Список моделей протестированных источников бесперебойного питания

с кратким перечнем основных характеристик, измеренных в нашей лаборатории, а также некоторые рекомендации по выбору


В каталоге собрана воедино информация о протестированных нами ИБП, хороших и разных. Накоплено большое количество цифрографического материала. Хороший специалист, в том числе и по нашим обзорам, без труда выберет изделие под свои задачи.

Тем, для кого ИБП продолжает оставаться "черным ящиком" и "стабилизатором к компьютеру", предназначена эта статья.

Мы рассмотрели типичные потребности разных пользователей и в нижеприведенной таблице даем наши рекомендации:

Потребитель
Важные параметры
Городской житель
Время, Дизайн, Шум
Сельский житель
AVR, Фильтры, Гарантия, Комплектация, Время
SOHO сегмент
Гарантия, Время, Софт
Промышленное
использование
Мощность, Форма, Гарантия, Дизайн, Софт

Для удобства восприятия, мы сделали сводную таблицу характеристик по всем протестированным нами ИБП. Каждый важный параметр получал оценку, красный цвет означает низкая оценка, желтый приемлемо, зеленый — хорошо. Итоговых оценок нет, так как каждый пользователь должен выбрать важные, для его задач и условий эксплуатации параметры.

Фирма: Наиболее частый вопрос, который задается в магазине, ИБП какой марки хорошие? По нашему мнению, покупатель получает то, за что заплатил. Вся продукция этого сегмента рынка производится в Китае, и продается под разными брендами. Часто ребрендер даже не меняет дизайн передней панели корпуса, а то и вовсе отправляет на полки магазинов, изделия с пустым прямоугольником на корпусе, "наклей сам свой любимый бренд". Конечно есть и "монстры" индустрии, например широко известный APC. У них свой дизайн и схемотехника, но необходимость ценовой конкуренции с продукцией "поднебесной империи" привела к переносу производства... в Китай. С целью удешевления была упрощена и схемотехника... Легендарного некогда качества, уже давно нет. Тем не менее, качество изделий отличается, ОЕМ вендоры, под разные запросы брендов производят ИБП весьма различающиеся, в том числе и по качеству изготовления.

Мощность: Типичный городской домашний пользователь ПК, обычно не нуждается в долгом времени работы своего компьютера от батареи. Обычно достаточно "сохранится" и выключить систему. По этому, вполне достаточно ИБП с мощностью равной мощности всех подключенных потребителей. Для типичного домашнего компьютера это 600 Вт. Если у вас 15-17 LCD монитор, компьютер с низкопотребляющим процессором и встроенным видео, вам, возможно хватит и 400 Вт. ИБП меньшей мощности для питания ПК с монитором приобретать не рекомендуется, но можно использовать для питания базы радиотелефона и маленькой энергосберегающей лампочки, это позволит не остаться без связи и во тьме. Хороший "геймерский" компьютер можно и нужно оснастить более мощным ИБП. Для офисного использования бывает важно время работы. Но оснащать все компьютеры мощными ИБП будет экономически не оправданно. Оптимальным решением, на мой взгляд, является покупка мощного ИБП на несколько компьютеров. Сервер и коммуникационное оборудование должны быть запитаны от отдельного ИБП. В таблице результатов зеленым цветом обозначены ИБП которые на номинальной мощности обеспечили 220 В ±5% (209-231 В). Желтым цветом обозначены ИБП которые уложились в предельный допуск ±10% (198-242 В). И наконец, красным цветом обозначены ИБП которые или не обеспечили номинальной выходной мощности, или их выходное напряжение вышло за пределы 198-242 В. Так же, красную оценку получили ИБП, не обеспечивающие стабильную работу совместно с блоками питания имеющими автовольтаж и активный корректор мощности (APFC).

Время: Для оценки времени работ от батареи, мы использовали "эталонный" компьютер работавший в режиме воспроизведения видео. Конфигурация компьютера:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P

Оценка нами выставлялась по следующему критерию — если время работы от батареи в секундах деленное на вольтамперы заявленные производителем, оказалось менее 1.3, значит эффективность низкая и вольтамперы не подкреплены соответствующей батареей, выделено красным. Если коэффициент составил от 1.3 до 2.0 то это хороший показатель, выделено желтым цветом. Все что больше 2 — зеленый цвет, высокая эффективность.

Форма сигнала: Все ИБП делятся по форме выходного сигнала на синусоидальные и аппроксимированные. Современные импульсные БП некритичны к форме сетевого напряжения. Трансформаторные БП могут выйти из строя при питании их аппроксимированным синусом. Двигатели переменного тока вообще не работают с аппроксимированным сигналом. ИБП с синусоидальным сигналом создают меньше радиопомех. С другой стороны, инвертор синусоидального сигнала более сложен, имеет более низкий КПД. Если вам нужно питать только ПК с монитором, вам не важно синус у него на выходе или аппроксимация. В таблице ИБП с синусоидальным сигналом обозначены символом синусоидальная форма выходного напряжения, а с аппроксимированным аппроксимированный синус. При этом зеленым цветом обозначены ИБП обеспечившие качественную форму сигнала, без артефактов, во всем диапазоне нагрузок.

Интерфейс и Софт: Управляемый ИБП подключается к ПК посредством интерфейсного кабеля. Интерфейсы используются двух типов, RS-232 (COM-порт) и USB. Практически нет смысла покупать ИБП с интерфейсом RS-232 COM порт, он скоро вообще может исчезнуть с современных материнских плат. В некоторых недорогих ИБП, USB может быть только транспортом, а логически это будет коммуникационный порт RS-232. Встречается и совсем экзотика, например, был ИБП который при подключении к ПК определялся как геймпад USB HID. По моему опыту, очень мало кто настраивает прилагаемый софт и покупает дополнительные кабели. Если вам важна функция автовыключения, обратите свое внимание на ИБП с поддержкой стандарта Smart Battery и интерфейсом USB. В таблице (и в диспетчере устройств) такие ИБП обозначены значком Есть поддержка стандарта Smart Battery.

AVR: ИБП с хорошей работой AVR нужны тем, у кого напряжение нестабильно. Об этом свидетельствуют часто перегорающие в момент включения лампочки накаливания, ровно, как и лампочки святящиеся тускло и с морганиями. В таблице, ИБП AVR которых обеспечивает стабильность выходного напряжения лучше 10% от номинала (198-242 В) обозначена зеленым цветом, те что укладываются в 15% диапазон (187-253 В) помечены желтым, ИБП помеченные красным использовать следует крайне осторожно. К примеру, ИБП INELT Power Station 1500 занижает напряжение, но зато способен работать от 155 В входного напряжения.

Фильтр по питанию: Правильный фильтр по питанию состоит из четырех конденсаторов и двух дросселей, ИБП имеющие такой фильтр отмечены зеленым цветом. В фильтре попроще, дроссели заменяются на резистор или "специально обученные перемычки", они отображены желтым. Красным цветом обозначены ИБП без фильтра, а иногда только с варисторным ограничителем. На самом деле, для современной техники фильтр не является необходимостью. Если он есть, хорошо. А если нет, то стоит внимательнее присмотреться выбираемой модели, обычно в таких ИБП экономят не только на фильтре.

Защита телефона и компьютерной сети: Обычно на ИБП есть пара разъемов типа RJ-45 (эзернет) или RJ-11 (телефонный). Предполагается, что включив туда модем и сетевую плату, мы их защитим от перенапряжения на линии. Телефонная защита обычно оправданна, надо только проверить прохождение звонка. Необходимость защиты сети эзернет силами ИБП спорна, так как в защите нуждаются протяженные (свыше 30-50 метров) линии связи. Если у вас сеть внутри квартиры или офиса, использовать защиту смысла нет. А если сеть идет от вас на чердак, а оттуда на соседний дом — лучшим решением будет поставить простенький свитч на 5 портов, или отдельную грозозащиту.

Шум: Является важным параметром для домашнего использования. Все ИБП издают шум при работе от батареи, но некоторые еще и при зарядке батарей. В общем случае лучше выбрать ИБП без вентилятора, если конечно он не будет устанавливаться в серверной комнате. Шум можно оценить при покупке, включив сначала ИБП от батареи, а потом воткнув в сеть.

Зарядка батареи: Зарядная схема ИБП должна обеспечить оптимально быструю зарядку батареи до нужного напряжения. Слишком быстрая зарядка, как и зарядка до повышенного напряжения приводит к преждевременному износу батареи. Медлнная не обеспечивает своевременной повторной готовности ИБП.

Таблица основных потребительских характеристик ИБП

Модель
М
о
щ
н
о
с
т
ь
В
р
е
м
я

р
а
б
о
т
ы
A
V
R
Ф
и
л
ь
т
р

с
е
т
е
в
о
й
Ф
и
л
ь
т
р

R
J
Ф
о
р
м
а

с
и
г
н
а
л
а
З
а
р
я
д
к
а
Ш
у
м
С
и
г
н
а
л
и
з
а
ц
и
я
И
н
д
и
к
а
ц
и
я
И
н
т
е
р
ф
е
й
с
С
о
ф
т
Д
и
з
а
й
н
К
о
м
п
л
е
к
т
а
ц
и
я
Г
а
р
а
н
т
и
я
Цена
AEG Protect Home.600 300 6:50       аппроксимация синуса     ?   USB и RS-232       2 $76(1)
AEG Protect A.1400 840 52:30     Универсальный фильтр для трех пар аппроксимация синуса   Активен при работе от батареи и зарядке, скорость не регулируется   Монохромный LCD экран с фиолетовой подсветкой USB и RS-232       2 $192(3)
APC Back BR 650 390 22:40       импульсные артефакты                 2 $122(113)
APC Back RS 1000 600 37:30 ?   ДВА раздельных фильтра, для телефонии и эзернета импульсные артефакты   Активен при работе от батареи, 2 скорости работы     Smart Battery       2 $345(1)
APC Back ES 700 405 22:40 ?   ДВА раздельных фильтра, для телефонии и эзернета импульсные артефакты         Smart Battery       2 $122(113)
Cyberpower 500 300 8:20 ?     сильно меняется форма от нагрузки         RS-232   ?   2 $41 01/10
FSP EP1000 600 39:00       сильно меняется форма от нагрузки         RS-232   ?   н/д $88(4)
IPPON SW 1500 1050 90:40     Универсальный фильтр синус ? Включен постоянно     USB и RS-232       2 $295(94)
IPPON SW 1000 700 26:50     Универсальный фильтр Небольшие импульсные артефакты   Включен постоянно     USB и RS-232       2 $219(97)
IPPON BCP 800 480 15:10       Сильно меняется форма сигнала при разной нагрузке         USB и RS-232       2 $105(123)
IPPON BO 600 300 6:45       Небольшое изменение формы при изменении нагрузки                 2 $48(130)
IPPON BV 600 300 7:35       Небольшое изменение формы при изменении нагрузки         USB и RS-232       2 $58(133)
IPPON BPP 800 500 19:10       Небольшое изменение формы при изменении нагрузки ?       USB и RS-232       2 $96(115)
IPPON SPP 1000 600 20:50       Небольшое изменение формы сигнала при изменении нагрузки   Включен постоянно     USB и RS-232       2 $140(112)
INELT SS 1500 900 51:40 ?     аппроксимация синуса         USB       2 $188(10)
Krauler D650 200 14:10       аппроксимация синуса       Монохромный LCD экран с голубой подсветкой USB       н/д $54 11/10
Liebert PSI 1000 750 76:50     Универсальный фильтр синус   Включен постоянно     Smart Battery       2 $413(7)
Lighthouse 625 375 13:25       аппроксимация синуса         RS-232       2 Н/Д
Lighthouse 800 400 19:20       Сильное изменение формы сигнала в зависимости от нагрузки         RS-232       2 Н/Д
Lighthouse 1000 600 32:00       аппроксимация синуса         USB       2 Н/Д
MGE ASR 600 360 12:50 ?   аппроксимация синуса         Smart Battery       1 $326(2)
N-power SVL 600 300 7:10     для трех пар аппроксимация синуса         RS-232       1 Н/Д(0)
N-power SVP 825 480 16:30     для четырах пар аппроксимация синуса         USB определяется как игровой контроллер       1 $104(2)
N-power SVSP 1000 600 31:20     Два раздельных фильтра синус       Монохромный LCD экран с подсветкой RS-232       1 Н/Д(0)
PCM IMD 525AP 315 10:00     аппроксимация синуса       Светодиодная сегментная матрица USB-COM — виртуальный адаптер       2 $80(65)
PCM IMD 1200AP 720 52:20     аппроксимация синуса       Светодиодная сегментная матрица Smart Battery       2 $184(36)
PCM SKP 1500A 900 34:20     аппроксимация синуса       Светодиодная сегментная матрица Smart Battery       2 $236(46)
PCM WOW 500U 250 3:30 ?   аппроксимация синуса ?       USB-COM — виртуальный адаптер       2 $58(95)
Riello PDG 600 335 11:20 ?     аппроксимация синуса ?       USB-COM — виртуальный адаптер       2 Н/Д
Riello WP65 400 18:00 ?     аппроксимация синуса         RS-232       2 Н/Д(0)

В графе модель и цена, цветом обозначены сводное качество ИБП и условная цена одного Ватта мощности ИБП.

Наиболее удачные протестированные модели, предназначенные для домашнего пользователя:

IPPON Back Comfo Pro 800
IPPON Back Comfo Pro 800
продуманный дизайн и достойные характеристики за умеренную цену


IPPON Back Power Pro 800
IPPON Back Power Pro 800
аналогичная по характеристикам модель без наценки за дизайн


INELT Power Station POWER 1500
INELT Power Station POWER 1500
большая мощность, качественные батареи и невысокая цена
работает от 160 В без перехода на батареи


Наиболее удачные модели, с синусоидальным выходным напряжением при питании от батарей:

N-power Smart-Vision SP 1000
N-power Smart-Vision SP 1000
металлический корпус, высочайшая стабильность выходного напряжения
информативный LCD экран и удобное управление с лицевой панели

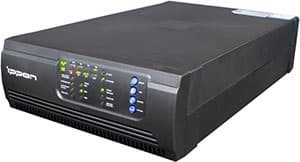

IPPON Smart Winner 1000
IPPON Smart Winner 1000
стабильное выходное напряжение, быстрая перезарядка батарей
управление с лицевой панели, возможность монтажа в 19' стойку

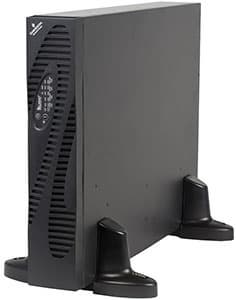

LIEBERT PowerSure InterActive 1000
LIEBERT PowerSure InterActive 1000
высокие технические характеристики и качественное исполнение
обеспечит работу типового сервера свыше 8 часов
(при условии применения дополнительных батарейных блоков)
