Источник бесперебойного питания



Сегодня в нашей лаборатории дебютирует ИБП представленный под торговой маркой AEG Power Solution. Под этой маркой производится много различного электронного и электротехнического оборудования: бытовые и промышленные ИБП, преобразователи и инверторы, оборудование для солнечных электростанций и железных дорог. Бренд AEG является дочерним для известного концерна General Electric, собственно, подразделение AEG Power Solution образовалось в результате ребрендинга в 2008 году. Промышленные ИБП фирма производила с 1988 года, но на рынок SOHO вышла относительно недавно. На рынок СНГ компания только начинает выходить, мы надеемся, что это первый и не последний ИБП серии AEG Protect в нашей лаборатории.

Описание

ИБП AEG делятся на семь серий. Тестируемый ИБП принадлежит к серии PROTECT Home. В серии представлен единственный ИБП мощностью 600 ВА. ИБП этой серии относятся к классу Offline (аппроксимация).

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
Номинальное 230 В, 50 Гц
Выходное (при работе от батарей) напряжение, частота
230 В ±10% / 50 Гц ±1 Гц
Автоматический регулятор напряжения
Нет
Выходная мощность
600 ВА / 300 Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК с 17` TFT монитором
10 минут
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
12 В 5 Ач — необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом
Время зарядки батарей до уровня 90%
8 часов
Индикаторы
Светодиоды зеленого, желтого и красного цвета
Звуковая сигнализация
Перехода в режим работы от аккумуляторов, сигнал низкого заряда батареи, неисправность
Самодиагностика
При включении
Фильтрация импульсных помех
Есть
Защита от перегрузки
Многоразовый предохранитель на 5 A
Выходные разъемы
4 × Евророзетки, 3 бесперебойного питания и одна для подключения мощного оборудования
Защита линий передачи данных
Защита телефонии, две розетки RJ-45
защищенный вход для телевизионного кабеля, соединители тип "F"
Интерфейс
USB и RS-232
Размеры Ш×Д×В
125 × 85 × 300 мм
Вес
3,5 Кг
Условия работы
20—90% (без конденсации)
от 0 до +40°C

Комплектация и гарантия

ИБП поставляется в коробке, оформленной в фирменных цветах AEG. Размер упаковки 370 × 190 × 155 мм, вес запакованного комплекта — около 4 Кг.

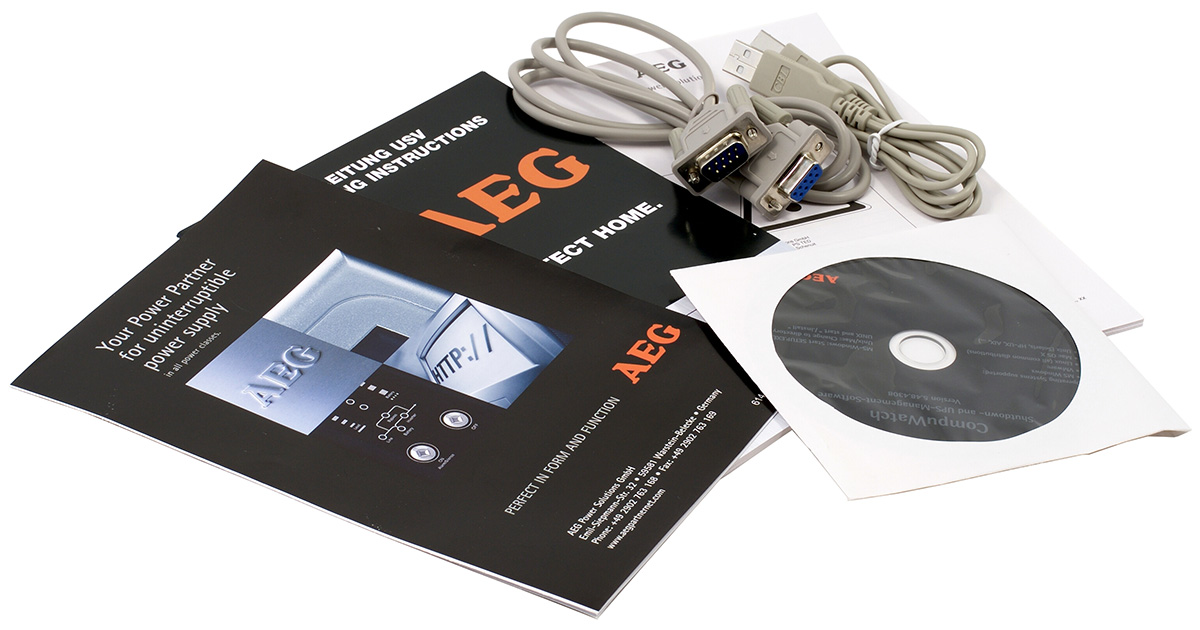

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • рекламный проспект AEG на английском и немецком языке
  • кабель USB A-B
  • кабель RS-232
  • CD с программным обеспечением CompuWatch

Изделие только выводится на рынок СНГ, и тестируемый экземпляр является предсерийным образцом (сэмплом). Комплектация серийных ИБП будет несколько улучшена, будет проведена полная локализация полиграфии, само изделие будет упаковано в пластиковый пакет, рассматривается возможность комплектации кабелем для подключения телефона.

Гарантийная политика пока не определена, ведутся переговоры, и скоре всего, ИБП AEG будут обслуживаться сервисными центрами AEG/ELECTROLUX.

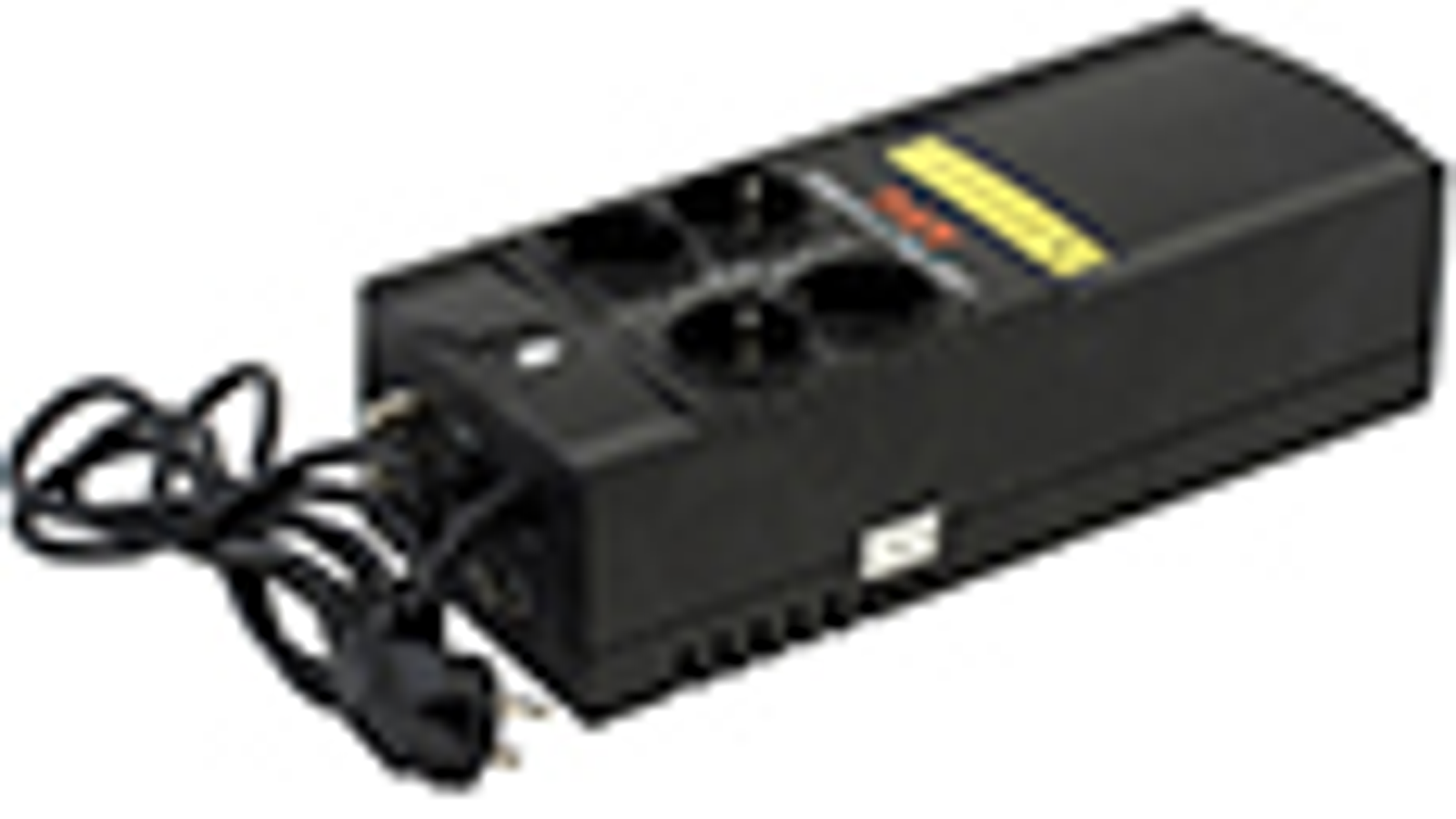

Внешний вид

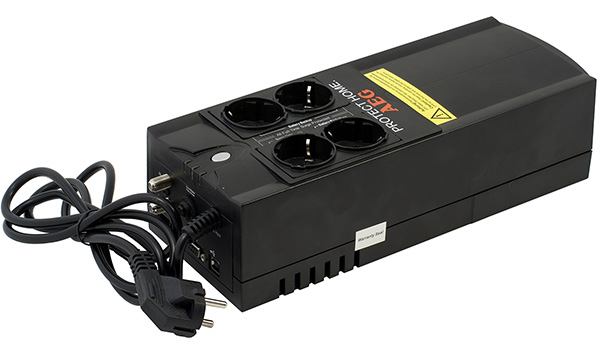

Корпус ИБП полностью пластиковый, и состоит из четырех частей, верхней и нижней половины, крышки батарейного отсека и задней стенки. Батарея отделена от блока электроники перегородкой. Все части соединены посредством пазов и шурупов. Качество литья и пластика хорошее, облоя не обнаружено. ИБП допускает настенный монтаж в любом положении, для этого на днище корпуса есть прорези под шурупы.

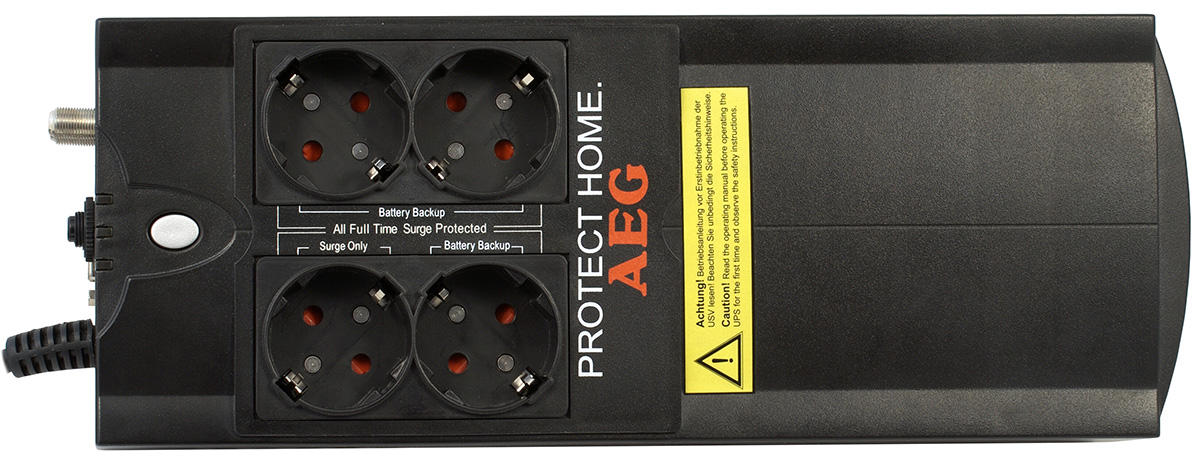

На передней панели ИБП находится блок из четырех евророзеток, розетки снабжены защитой от нештатного включения. Для индикации состояния ИБП служат три разноцветных светодиода. Кнопка Power слегка утоплена для защиты от случайного нажатия.

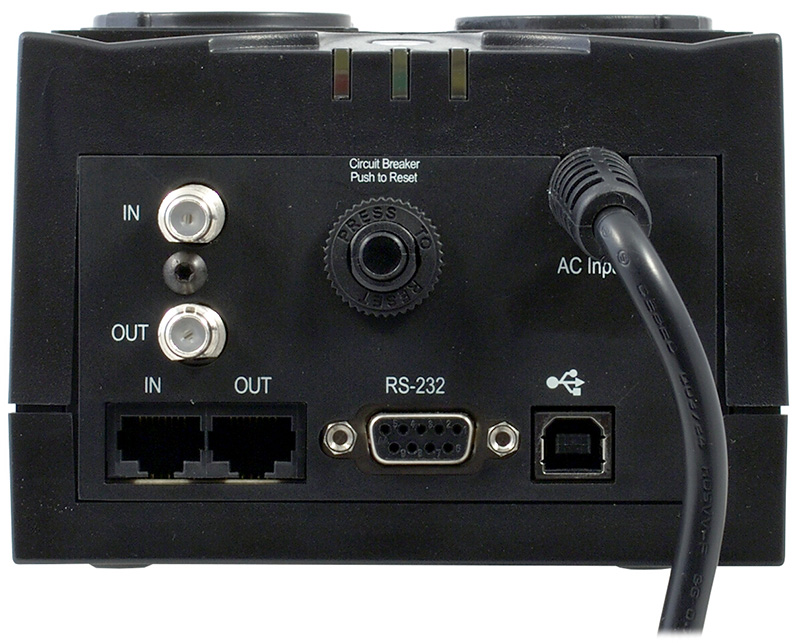

На задней панели находятся два гнезда RJ-45 для подключения защищаемой телефонии и два коннектора тип "F" для подключения телевизионного кабеля, а так же USB Type B и RS-232 коннекторы для подключения ИБП к ПК. В верхней части задней панели расположен многоразовый автоматический предохранитель на 5 A и кабель для подключения в электросеть, несъемный.

Внутреннее устройство

Батарея

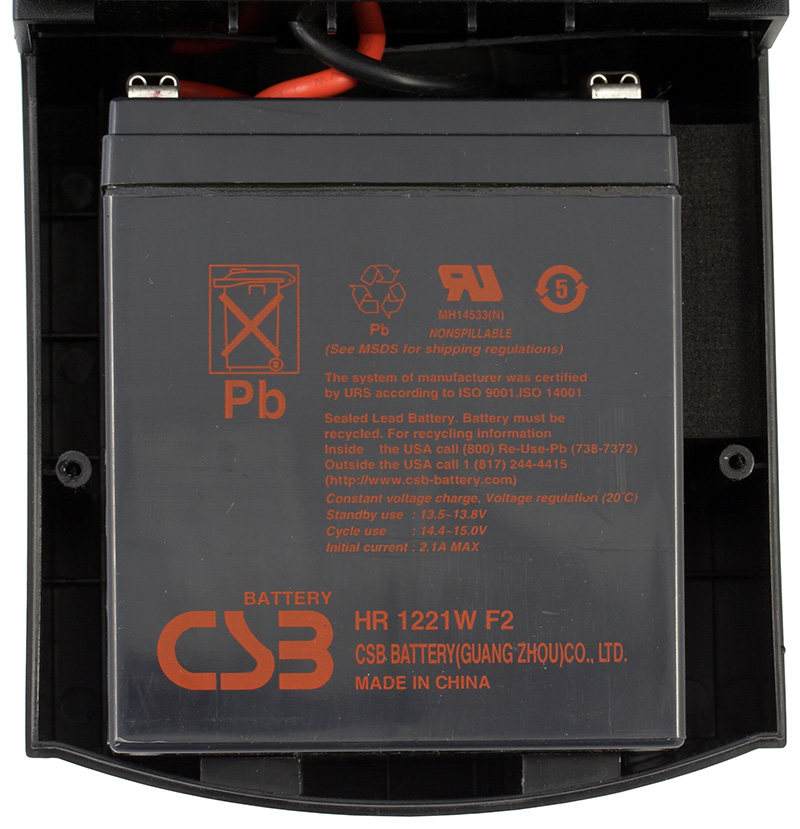

В ИБП применяется аккумулятор CSB HR 1221W производства тайваньской компании CSB. Его ёмкость — 5 Ач, рабочее напряжение — 12 В. Батареи этой серии рассчитаны на интенсивный разряд в течение 15 минут. Выбор батарей данной серии является правильным, для типичных условий работы ИБП.

Замена батареи выполняется силами пользователя и описана в инструкции. Потребуется открутить два винта и открыть крышку батарейного отсека.

Схемотехника

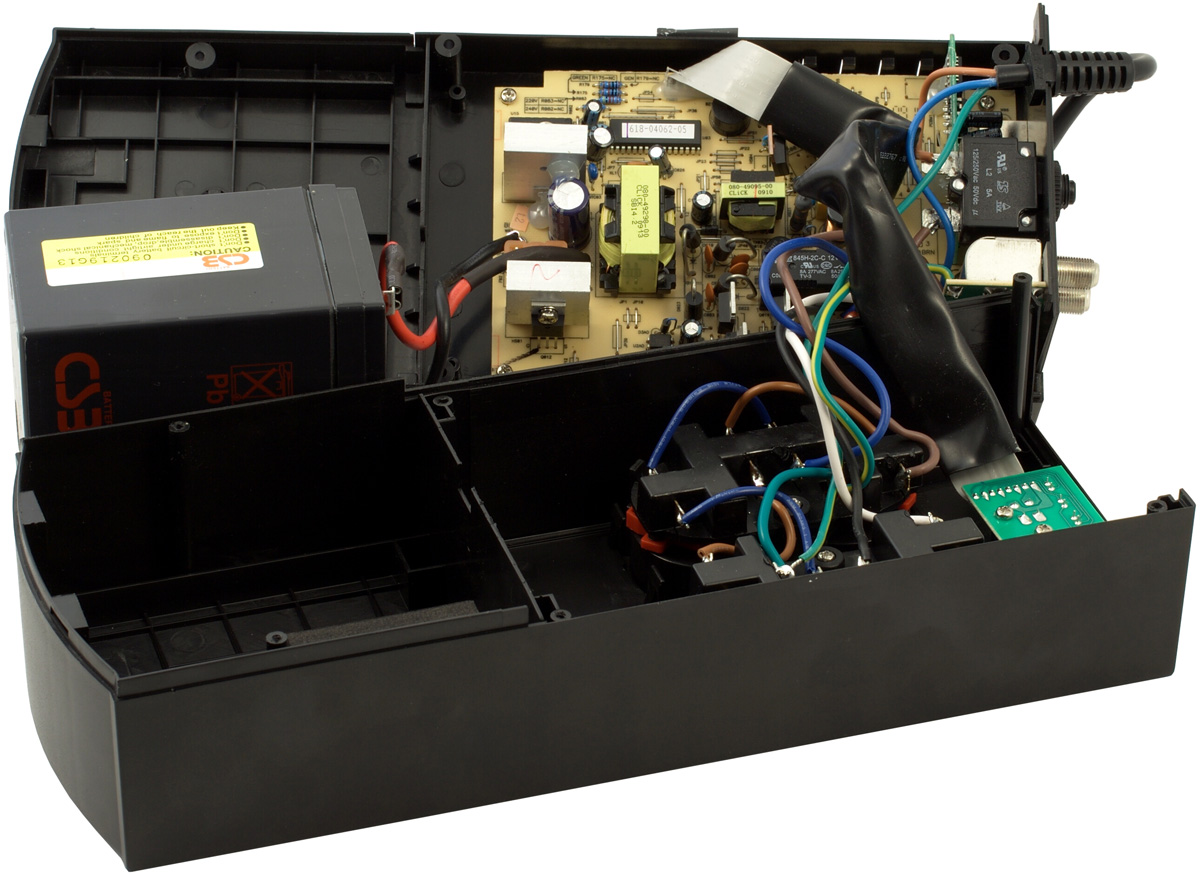

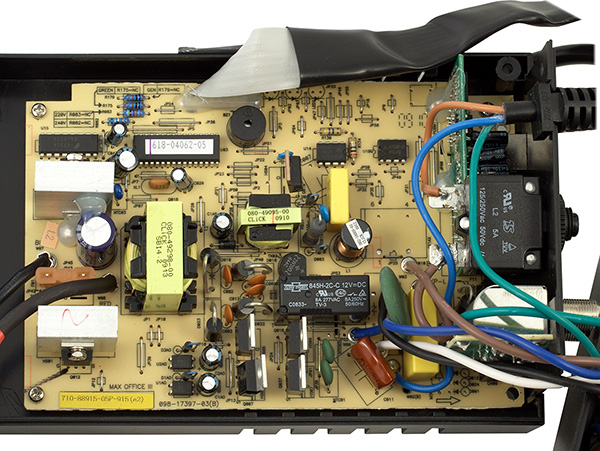

Вся основная электроника расположена на одной односторонней печатной плате. Батарейный отсек отделен от электроники. Плата электроники и монтаж элементов на ней выполнены качественно, подписано соответствие элементов принципиальной схеме. Монтаж элементов двухсторонний, на обратной стороне платы используются планарные компоненты.

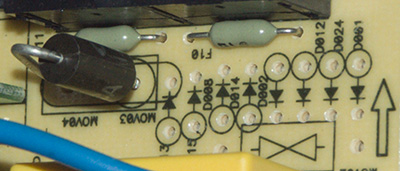

Несмотря на то, что плата защиты разведена для полноценной защиты всех четырех пар разъема RJ-45, на деле, мы имеем "антикризисный" вариант. Только два центральных провода соединены перемычками. Земляная шина к защите не подведена.

Фильтр от импульсных помех предельно упрощен, он состоит из варистора и одного конденсатора.

Коммутацию осуществляют реле, максимальный коммутируемый ток составляет 8 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 2000 ВА.

Инвертор на двух транзисторах формирует аппроксимированную синусоиду. Инвертор выполнен по высокочастотной схеме, что позволило отказаться от использования тяжелого, пятидесятигерцового, силового трансформатора. Транзисторы инвертора размещены на небольших массивных радиаторах. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 3,7 Вт. КПД инвертора при работе на нагрузку 50 Вт = 77%.

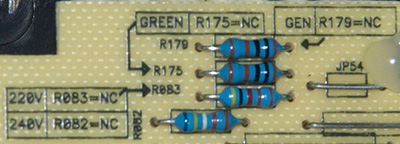

ИБП может быть аппаратно сконфигурирован. С помощью конфигурационных резисторов может быть задано выходное напряжение при работе от батареи, частота выходного сигнала и возможность отключения устройства при отсутствии нагрузки. К сожалению, наш, тестовый (не серийный) экземпляр был настроен на 230 В. Мы надеемся, что серийные изделия будут настроены на 220 В и схема автовыключения будет так же отключена.

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу Offline и не оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

По результатам тестирования, установленную по умолчанию схему переключения на батарейное питание можно считать неудовлетворительной. ИБП обеспечивает выходное напряжение в пределах 170-265 В.

По результатам обсуждения пользователей и разработчиков ИБП, мы ввели шкалу качества работы системы AVR и инвертора.

209—242 В.
Превосходно
198—253 В.
Хорошо
187—264 В.
Удовлетворительно
<187 или >264 В.
Плохо

Тестируемый ИБП может защитить большинство оборудования от повышенного напряжения, то от сбоев связанных с падением сетевого напряжения этот ИБП не спасает. Впрочем, это типичный, и даже еще хороший результат для Offline ИБП, которые не оборудованы схемой коррекции мощности.

Работа от батареи

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи, ИБП выдает короткий сигнал периодичностью в 10 секунд. Работу ИБП с батареей, разряженной до критического уровня, индицирует звуковой сигнал периодичностью в одну секунду. Громкость сигнала — ниже среднего.

Время переключения ИБП на питание от батареи определялось по осциллограмме и составило менее 10 ms.

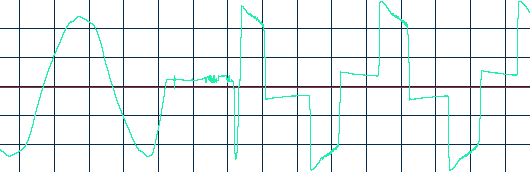

AEG PROTECT Home. - переключение на батарею

Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограммах.

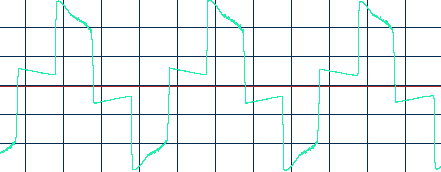

AEG PROTECT Home. - работа без нагрузки

Работа без нагрузки

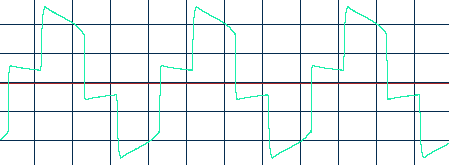

AEG PROTECT Home. - работа на нагрузку 50% (150 Вт)

Работа на нагрузку 50% (150 Вт)

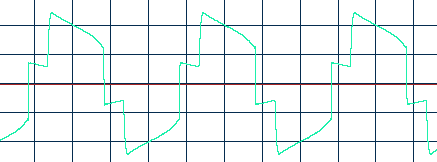

AEG PROTECT Home. - работа на нагрузку 100% (300 Вт)

Работа на нагрузку 100% (300 Вт)

Стендовое тестирование

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 233 В.


 Проценты
40%
50%
60%
80%
100%
Нагрузка
120 Вт
150 Вт
180 Вт
240 Вт
300 Вт

Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает, в среднем, 232 В. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет 300 Вт.

При работе на нагрузку менее 20 Вт устройство отключается через 30 минут (GreenMode). Функция энергосбережения может быть отключена путем отпаивания конфигурационного резистора на плате электроники.

Тесты на реальной нагрузке

Для испытаний на реальной нагрузке использовался компьютер следующей конфигурации:

Процессор
Системная плата
Память
Видеоадаптер
Монитор
Жесткий диск
Блок питания

На диаграмме отображается время работы тестового ПК, в трех различных режимах работы:


Idle
Рабочий стол системы Windows XP
Загрузка процессора минимальная
Video
Воспроизведение с жесткого диска HD фильма
1280×720×24, 1700 kbps битрейт видео, AC3 дорожка 384 kbps
3DMark
Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1
Тест имитирует работу современной трехмерной игрушки

Во время тестирования на реальной нагрузке, ИБП выключался без предварительной сигнализации низкого разряда батареи. Это серьезный недостаток, и соответственно, негативная оценка по результатам теста.

Заряд батареи

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для примененной в ИБП батареи производителем установлен максимальный зарядный ток 2,1 А. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) — ИБП был разряжен на нагрузку в 100% (300 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (150 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после глубокого разряда заняло 14 часов. Зарядный ток в начале зарядки составил 480 mA. В течение восьми часов ток заряда составлял в среднем 450 mA. Еще 8 часов потребовалось для достижения зарядного токи в 20 mA и напряжения 13,7 В. Восстановление батареи после интенсивного разряда заняло всего 6 часов.

Для проверки влияния сетевого напряжения на зарядку батареи, мы провели измерения зарядного тока в широком диапазоне входных напряжений.

Зарядка данного ИБП производится только в диапазоне рабочих напряжений, при включенном устройстве. В диапазоне от 180 до 260 В зарядный ток линейно изменялся на ±5% — отличный результат.

По результатам измерений, работа схемы зарядки признана хорошей. К недостаткам следует отнести зарядку батареи только при включенном устройстве, а к достоинствам — грамотно выбранное целевое напряжение и ток заряда, обеспечивающие максимум ёмкости батареи и приемлемый ресурс батареи.

Холодный старт и работа с APFC

Для проверки системы «холодного старта» ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке. Номинальное выходное напряжение установилось практически сразу, что хорошо видно на нижеприведенной осциллограмме.

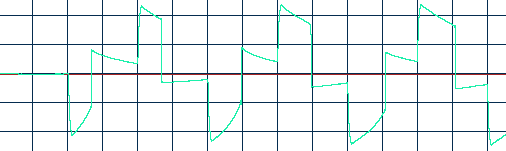

холодный старт AEG PROTECT Home.

Для проверки совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений (автовольтаж), ИБП был подключен к компьютеру с блоком питания FSP550-60PLN оснащенный активным PFC и имеющий диапазон входных напряжений 100—240 В. При выключении сетевого питания и переходе на питание от батареи, происходила цикличная перезагрузка тестового компьютера. Таким образом, данный ИБП полностью несовместим с тестовым БП. Возможность работы с другими блоками питания, оснащенными активным корректором мощности и/или автовольтажем, пользователю придется изучать самостоятельно. Мы настоятельно не рекомендуем использовать этот ИБП и блоки питания с APFC и автовольтажем.

Интерфейс и программное обеспечение

Для подключения к ПК, ИБП оборудован интерфейсами USB и RS-232. В комплекте поставляется программное обеспечение CompuWatch.

Для проверки интерфейса связи с PC, ИБП был подключен к порту USB тестового компьютера прилагаемым кабелем. Операционная система Windows XP Pro SP2 автоматически нашла и установила следующие устройства.

К сожалению, стандарт Smart Battery устройство не поддерживает.

Обзору программного обеспечения CompuWatch будет посвещена отдельная статья, мы лишь скажем, что оно вполне работоспособно, хоть и очень громоздко.

Вывод

Тестируемый ИБП является бюджетной моделью, пусть вас не обманет обилие интерфейсных разъемов и солидный лейбл AEG. Это яркая иллюстрация того, что, Китай для разных компаний, на базе одной платформы изготовляет несколько разные изделия. В частности, напрашивается аналогия с Riello Plug Dialog PDG 600, который конструктивно подобен, но обеспечивает несколько худшие эксплуатационные параметры.

ИБП может быть рекомендован для обеспечения бесперебойного питания коммуникационной техники, тонких клиентов и офисных компьютеров, собранных на набирающих сейчас популярность низкопотребляющих компьютеров на базе процессора Atom. Следует учитывать, что этот ИБП не защитит вашу технику от завышенного или заниженного напряжения в электросети.

При условии вменяемой ценовой, гарантийной и дистрибьюторской политики, тестируемый ИБП может занять практически пустующую сейчас на рынке, нишу ИБП в форм-факторе сетевого фильтра.

Достоинства:

  • полностью соответствует заявленной мощности
  • евророзетки с функцией "защиты от детей"
  • маленький и легкий
  • защита телевизионного кабеля

Недостатки:

  • выключается без подачи сигнала о низком разряде батареи
  • ИБП допускает попадание на вход защищаемого оборудования напряжения от 170 до 265 В
  • не работает с блоками питания имеющими активный PFC и автовольтаж
  • не поддерживает стандарт Smart Battery



ИБП AEG PROTECT Home. $76(1)





ИБП AEG PROTECT Home.
предоставлен компанией Koodoo Technologies.


Материал подготовлен при содействии
тестовой лаборатории RTLab
