Обзор ИБП Riello Plug Dialog PDG600

Первый предпродажный образец тестируемого UPS не был полностью адаптирован к нашему рынку, кроме того, сгорел во время тестов. Поставщик предоставил нам на тестирование еще один экземпляр. В этой части будет описано первое знакомство с UPS, а результаты полного тестирования приводятся во второй части.

Итальянская фирма Riello UPS Manufacturing S.r.l. входит в концерн Riello Group, насчитывающий более чем 80 летнюю историю… Заявлено о выпуске более 100 тысяч ИБП разных моделей ежегодно, на заводах в Леньяго, Милане и Турине. Как обычно, мы собираемся провести полный инструментальный контроль характеристик ИБП во всех режимах… Описание

ИБП Riello делятся на 8 категорий. Наш подопытный, PDG600, относится с категории Plug Dialog, которую производитель позиционирует "для защиты электропитания персональных компьютеров, сканеров, принтеров, модемов, ТВ, DVD проигрывателей, игровых приставок, телефонов, факсов".

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
230 В
50/60 Гц (выбирается автоматически)
Выходное (при работе от батарей) напряжение, частота
230 В ±5%
50 Гц ±0.5%
Автоматический регулятор напряжения
обеспечивает работу без перехода на батарею в диапазоне 188—262 В
Выходная мощность
550 ВА / 335 Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время переключения на батарею
6—8 мс
Время автономной работы от батареи
7—16 мин
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
необслуживаемая, герметичная, свинцово-кислотная, 12 В, 5 Ah
Время зарядки батареи
6—8 ч
Индикаторы

3 светодиода, показывающие
— питание от сети
— питание от батареи
— неисправность батареи

Сигнализация
нет напряжения в сети, разряд батареи
Самодиагностика

при включении, и контроль программным обеспечением

Защита от перегрузок
при работе от сети

предохранитель на входе
Другая защита
подавление всплесков напряжения, защита телефонной линии
Интерфейс
USB 2.0 / 1.1
Мониторинг
программное обеспечение поддерживает Windows 95OSR2/98/ME/NT/2000/XP/2003
Linux/FreeBSD/AIX/SCO/Solaris
Novell Netware, MAC OS 9.x и IBM OS/2
Размеры Ш×Д×В
120×320×88 мм
Вес
3,1 кг

Выходные разъемы

  3 × DIN (батарейное питание)
1× DIN (сетевой фильтр)
Допустимая перегрузка
 110% мощности (370 Вт) — 30 сек
150% мощности (500Вт) — 5 сек.
Защита от короткого замыкания
плавкий предохранитель 8 А
Уровень шума
менее 40 dBA
Условия работы
0—90% (без конденсации)
от 0 до + 40°C

ИБП поставляется в небольшой картонной коробке типа "retail box", имеет неплохую полиграфию. Комплект поставки включает в себя:

  • инструкция по эксплуатации на 5 языках, отдельно прилагается русскоязычное руководство пользователя
  • фирменный гарантийный талон
  • кабель для подключения в питающую сеть
  • интерфейсный кабель для связи с ПК (RS-232C)
  • телефонный кабель (RJ-11)
  • CD с программным обеспечением POWERSHIELD

Локализация руководства выполнена российскии дистрибьютором. Гарантию на свои изделия производитель устанавливает на 2 года с момента выпуска ИБП.

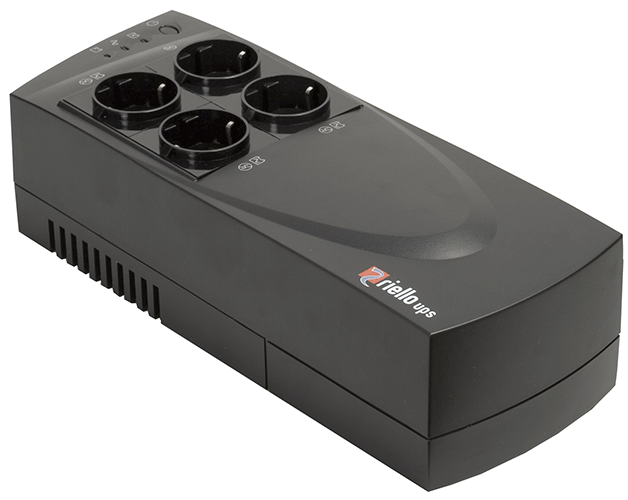

Дизайн данной серии ИБП очень необычен. Практически, это ИБП в корпусе "солидного" сетевого фильтра. Розетки для подключения оборудования привычного для обывателя вида.

Кнопка включения чуть утоплена, для предотвращения случайного нажатия. Рядом с ней находятся три светодиода индикации режима работы. Вентиляционные отверстия находятся в нижней части корпуса.

Корпус ИБП выполнен полностью из пластика и состоит из трех частей — верхней, нижней и крышки батарейного отсека. Они соединены посредством пазов и шести шурупов. ИБП снабжен небольшими пластиковыми ножками и пазами для крепления на стену, как в вертикальном, так и в горизонтальном положении. Качество литья приличное, облоя не обнаружено.

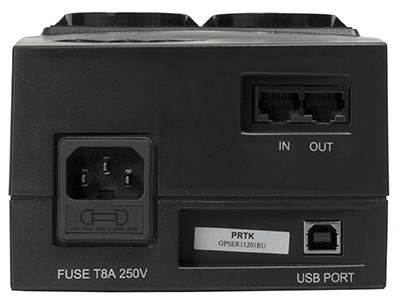

С торцевой стороны ИБП находится один входной силовой разъем IEC320 с колодкой предохранителя. Ближе к верхней части находятся гнезда RJ-11 для защиты телефонии. Снизу разъем USB тип B для связи с компьютером.

ИБП подобного дизайна встречаются не часто, мы считаем подобный подход к реализации небольших ИБП уместным. Отдельно отметим весьма скромный вес, чуть более трех килограмм. Внутреннее устройство

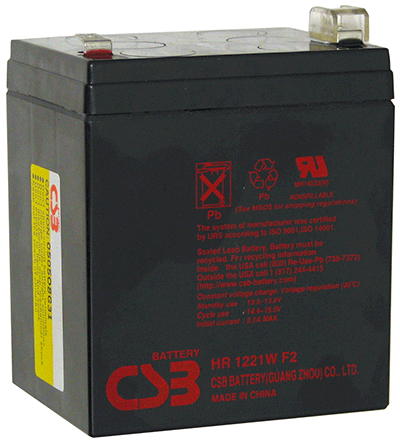

В ИБП установлен аккумулятор CSB HR 1221 F2 производства тайваньской компании CSB. Его ёмкость 5 Ач, рабочее напряжение 12 В. Специально разработанная для интенсивной разрядки батарея, по заверениям производителя выдерживает 260 циклов 15 минутного 100% разряда.

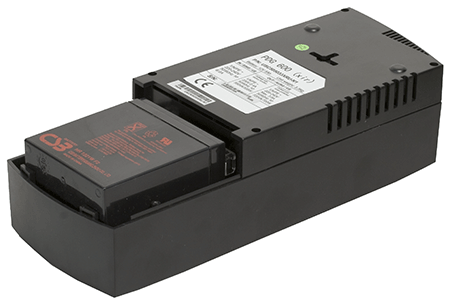

Замена батареи возможна силами пользователя. Процедура замены описана в инструкции. Для замены достаточно сдвинуть крышку батарейного отсека и АКБ легко извлекается.

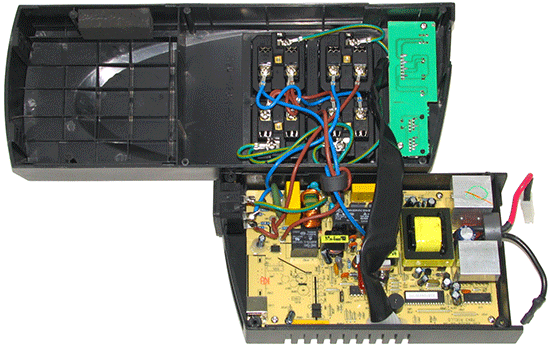

Вся электроника, включая инвертор, расположена на одной односторонней печатной плате, находящейся в нижней части корпуса ИБП. На небольшой дополнительной печатной плате в верхней части ИБП находится блок индикации и защиты телефонии. Сама плата и монтаж элементов на ней, на первый взгляд, выполнены качественно, подписано соответствие элементов принципиальной схеме. Батарейный отсек отделен от электроники перегородкой.

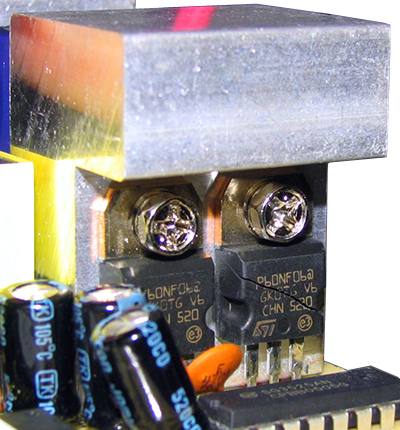

На плате расположен постоянно запитанный вторичный импульсный источник питания 14 В, который питает систему заряда и управляющий процессор. При работе он не издает никаких звуков. ИБП не имеет системы AVR. Инвертор выполнен по бестрансформаторной схеме, на четырех транзисторах STP60NF06 производства STMicroelectronics. Каждый транзистор имеет мощность 110 Вт и диапазон рабочих температур до 175° Цельсия. Отметим очень низкое рабочее напряжение — всего 60 В, предположительно это и сыграло роковую роль. Транзисторы расположены на двух радиаторах площадью 35 кв.см. каждый. Оребрения как такового радиаторы не имеют, являясь, по сути, простым бруском металла. Предположительно, задачей радиатора является не эффективное рассеивание тепла, а просто его отвод от силовых элементов на короткое время работы инвертора.

Коммутацию нагрузки осуществляет реле, максимальный коммутируемый ток которого составляет 12 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 3000 ВА.

Защита от перенапряжения питающей сети реализована полноценно, ограничитель напряжения, дроссель и два конденсатора.

Защита по линии RJ-11 выполнена только для одной центральной пары. Тестирование

Тестирование первого предоставленного экземпляра было недолгим, ИБП вышел из строя при переключении на нагрузку в 170 Вт, сопровождая этот процесс оглушительным грохотом и сильным дымом. На вышеприведенной фотографии инвертора чётко виден транзистор с образовавшейся трещиной. ИБП удалось протестировать только при двух уровнях нагрузки, 50% (200 Вт) и 60% (270 Вт) от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E.

По результатам тестирования можно сделать вывод, что ИБП достаточно уверенно держит нагрузку, на мощности в 80% от максимальной, характерного для ранее тестированных ИБП, завала напряжения к концу работы не наблюдается. Выходное напряжение 225 В может считаться разумным компромиссом между европейскими 230 В и российскими 220 В. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет около 300 Вт.

В комплекте с ИБП поставляется программное обеспечение POWERSHIELD. С функциями ПО Вы можете ознакомиться в другой статье.

Поставщиком был предоставлен другой экземпляр устройства, который прошел полный цикл тестирования. С результатами можно ознакомиться во второй части.обзора. Вывод

Тестируемое устройство является во многом необычным. Рекомендовать его для питания компьютера мы не можем, его ниша — маломощные устройства с импульсными блоками питания: свитчи, радиотелефоны, видеомагнитофоны. Этому способствует и использование стандартных евророзеток. Судить о надежности устройства по одному экземпляру пожалуй не стоит, посмотрим как будет вести себя второй.

Отдельное замечание маркетологам Riello — использовать цифру 600 в названии модели на 550 ВА, это, мягко говоря, не совсем честно.

Достоинства:

  • Оригинальный дизайн, стандартные выходные розетки, крепление на стену.
  • Небольшие размеры и вес.
  • Стабильность выходного напряжения при работе от батареи.
  • Высокая нагрузочная способность, до 80% от номинала.
  • Качественное программное обеспечение в комплекте.

Недостатки:

  • Отсутствие AVR.
  • Небольшая мощность.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

ИБП Riello Plug Dialog PDG600
предоставлен компанией ERIMEX



11 сентября 2006 Г.
