Обзор ИБП POWERCOM IMD-525AP


Сегодня в нашей лаборатории тестируется ИБП производства фирмы POWERCOM. Компания основана в 1987 году и специализируется на системах бесперебойного электроснабжения. Имеется производство на Тайване, в Китае, в США и Германии. Оборот компании превышает 130 миллионов USD. В России компания ведет свою деятельность с 1997 года, и имеет значительную долю на рынке источников бесперебойного питания.

Описание

Тестируемый ИБП предназначен для защиты персональных компьютеров, рабочих станций и другого ответственного оборудования, от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижения, повышения и полного исчезновения напряжения в электросети. Производитель позиционирует этот продукт для домашнего использования.

Производителем заявлены следующие характеристики изделия:

Входное напряжение, частота без перехода на батарею
165В-275В
50 Гц ±10Гц
Выходное напряжение, частота при батарейном питании
209-231В
50 Гц ±0,3Гц
Выходная мощность
525ВА / 315Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время переключения на батарею
2-4 мс
Время автономной работы от батареи
10 минут для офисного компьютера с 15" LCD монитором
Тип, напряжение и емкость батареи
необслуживаемая, герметичная, свинцово-кислотная, 12В, 7,2Ah
Время зарядки батареи
6 часов
Индикаторы
Светодиодный многофункциональный дисплей отображает:
  • наличие и величину сетевого напряжения
  • работу от батарей
  • перегрузку
  • состояние батареи
Защита от перегрузок
при работе от батареи

Автоматическое отключение ИБП при перегрузке:

120% — за 10 секунд

130% — за 3 секунды

Защита от перегрузок
при работе от сети

автоматический предохранитель на входе
Защита
подавление высокочастотных шумов на 10дБ, подавление всплесков напряжения 320 Дж, защита тел/модема, компьютерной сети 10Base-T
Интерфейс
USB
Мониторинг
программное обеспечение поддерживает Windows NT/2000/XP/Vista
а также Linux и Novell и MacOS
Размеры ШxДxВ
105x334x168мм
Вес
5,8 кг

Выходные разъемы

3 × IEC320 батарейного питания
и 2 × IEC320 сетевого фильтра
Условия работы

0-95% (без конденсата)
от 0 до + 40°C
до 3500 метров над уровнем моря без уменьшения мощности

ИБП поставляется в небольшой картонной коробке, размером 40x20x25см. Полиграфия на коробке выполненна качественно, изделие защищено от повреждений пенопластовыми вставками и упаковано в полиэтиленовый пакет. На коробке указана страна изготовитель — Китай. К сожалению, конструкция коробки не предусматривает ручек для удобства транспортировки.

Комплект поставки включает:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон на русском языке*
  • CD диск с программным обеспечением**
  • сетевой шнур
  • шнур для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (USB A-B)
  • телефонный кабель (RJ-11)

* — На изделие предоставляется полная гарантия 2 года, но не более 30 месяцев от даты производства. Фирма имеет 123 авторизированных сервисных центров в 74 городах России, из них 9 в Москве.

* — Прилагаемое для контроля и управления ИБП, программное обеспечение имеет версии практически для всех операционных систем. Самые свежие обновления можно скачать со страницы поддержки.

Качество комплектации в целом, хорошее. Есть все необходимое и ничего лишнего.

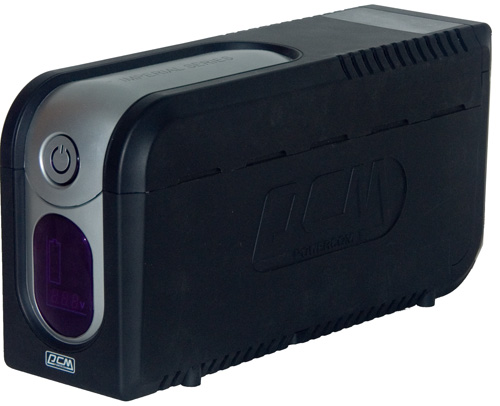

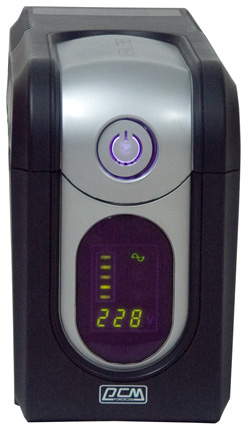

Корпус у ИБП прямоугольный, со скругленным верхом лицевой панели. На передней панели расположена кнопка включения и многофункциональный LED дисплей. Дизайн нам кажется продуманным и элегантным.

Корпус ИБП выполнен полностью из пластика и состоит из трех частей — основания, верхней и задней частей. Все части корпуса соединены посредством пазов и шурупов. Качество литья хорошее, облоя не обнаружено. К нижней части прикреплён трансформатор, к верхней — плата электроники. Вентиляционные отверстия расположены в верхней и нижней части. Ножки у ИБП пластиковые, рудиментарные.

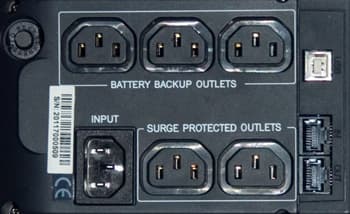

Задняя панель выполнена в традиционном для данного типа устройств исполнении. В верхней части находится интерфейсный разъем USB для связи с компьютером или управляющим устройством, и два разъема RJ-45 для защиты от импульсов оконечного оборудования Ethernet и телефонии. Под ними две линейки разъемов IEC320, три для бесперебойного питания и два для защиты от перенапряжения.

В нижней части задней панели находятся один входной силовой разъем и колодка предохранителя.

Внутреннее устройство

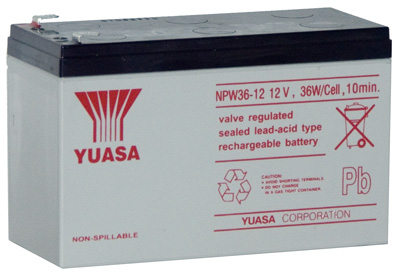

В ИБП установлен аккумулятор NPW 36-12 производства фирмы YUASA, ёмкостью 7,2 Ач, рабочее напряжение 12 В. Серия NPW отличается увеличенной на 75% отдачей в режиме 10 минутного разряда.

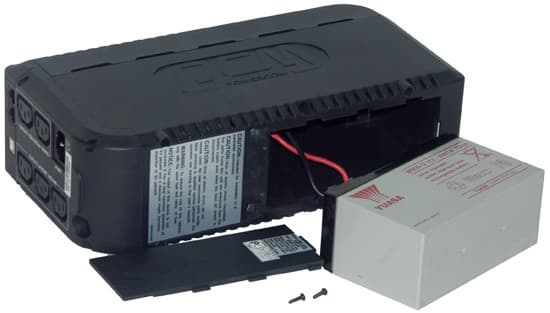

Замена батареи возможна силами пользователя, мало того — процедура детально описана в инструкции. Отворачиваем два болта фиксирующих крышку батарейного отсека в нижней части ИБП, сдвигаем крышку и батарею можно менять.

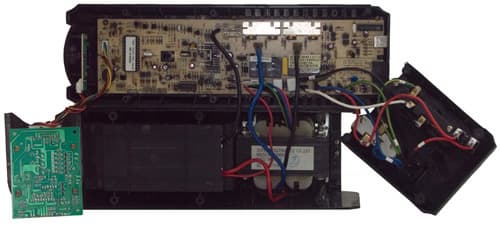

Внутренний дизайн классический. Расположенная в верхней части устройства плата электроники, трансформатор и батарея в нижней части, плата индикации и управления в передней части.

Вся электроника, включая инвертор, расположена на одной основной односторонней печатной плате, находящейся в верхней части корпуса ИБП. Сама плата и монтаж элементов на ней, на первый взгляд, выполнены качественно, подписано соответствие элементов принципиальной схеме.

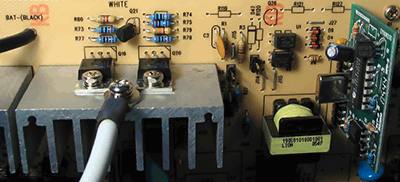

Инвертор на четырех транзисторах IRFZ44V производства International Rectifier. формирует аппроксимированную синусоиду. Силовые транзисторы расположены на двух массивных радиаторах общей площадью около 80 кв.см. Каждый транзистор имеет мощность 115 Вт и диапазон рабочих температур до 175°C.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. Коммутацию обмоток осуществляют реле. Коммутируемая мощность реле при 250В — 1500Вт.

Защита от перенапряжения сети реализована при помощи RC фильтра и варистора.

Защита по линии RJ-45 реализована для всех контактов разъема. Отметим, что по техническим спецификациям, защита обеспечивается для 10 мегабитного стандарта, более скоростные 100 и тем более гигабитные линки могут не работать через эту защиту.

Тестирование

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для уменьшения повышенного напряжения) и одну повышающую ступень (для повышения пониженного напряжения сети). Гистерезис AVR 7-16В, это хорошо видно на графике.

Как можно заметить на приведенном графике, алгоритм работы ИБП практически оптимален, но при падении напряжения до 170 В, на выход ИБП подается напряжение несколько ниже допустимых 198 В. По результатам тестирования, работу AVR мы можем считать удовлетворительной.

При уменьшении напряжения в питающей сети менее 170 В и переходе на аккумуляторное питание ИБП оповещает об этом пользователя посредством звукового сигнала. Звуковой сигнал достаточно высокой тональности и небольшой громкости, периодичностью раз в 2 секунды. При снижении заряда батарей до критического уровня периодичность сигнала составляет 0,4 секунды.

Время перехода на батарею и срабатывание AVR определялось по осциллограмме. Для переключения ступени AVR требуется 2мс. Момент переключения AVR иллюстрирует осциллограмма.

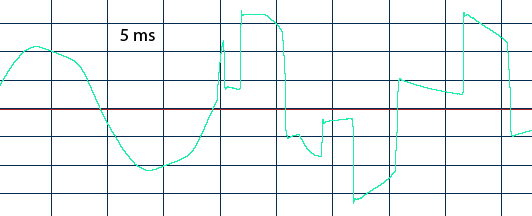

Время переключения на батарею составило 3мс. На нижеприведенной осциллограмме можно увидеть процесс перехода с сетевого питания на питание от батареи.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов. Выходное напряжение измерялось цифровым мультиметром UT60E.


Проценты
3%
48%
60%
71%
95%
Нагрузка
10 Вт
150 Вт
190 Вт
225 Вт
300 Вт

Как видим, в диапазоне нагрузки до 70% (225Вт) ИБП выдает достаточно стабильное выходное напряжение полностью укладывающееся в ГОСТовские 5% на протяжении всего времени работы. Но при увеличении нагрузки происходит катостафическое "заваливание" выходного напряжения во время разряда батареи, вплоть до 183 В, при нагрузке в 95% (300 Вт).

Рекомендуемая по результатам тестов мощность нагрузки ИБП находится в диапазоне до 200Вт.

При работе без нагрузки инвертор потребляет от батареи 8,1 Вт, а его КПД при работе на нагрузку в 50 Вт составил 77%.

При работе на нагрузку менее 30 Вт, устройство отключается через 4 минуты (GreenMode). Данную функцию можно отключить долгим нажатием кнопки Power.

Для практических испытаний мы использовали компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P и FSP550-60PLN

С этого момента, тестирование на реальной нагрузке, проводится по новой методике. Для тестирования ИБП марки Powercom, было выбрано шесть тестовых заданий.

  1. Максимальное энергопотребление. Монитор включен, яркость на среднем уровне. На данном этапе используются: ATITool 3D View максимальной нагрузки видеоподсистемы и необходимое количество запущенных экземпляров PRIME95, которое зависит от используемого центрального процессора. Данный тест позволяет получить практически максимальную нагрузку, как на ЦП, так и на видеоподсистему, за счет чего достигается максимально высокая, для имеющийся конфигурации, потребляемая мощность, превосходящая при этом энергопотребление в любом игровом приложении. И что не менее важно при тестировании ИБП – потребляемая мощность во времени практически не изменяется, чем достигается высокая точность и повторяемость результатов.
  2. Минимальное энергопотребление (воспроизведение музыки) Монитор отключен. Данный этап представляет собой использование компьютера в роли аудиоплеера с минимальной дополнительной нагрузкой. Воспроизводится зацикленный тестовый аудиофайл в формате mp3 с битрейтом 192 кбит/с.
  3. Расчетная задача. Монитор отключен. Данный этап характеризуется максимальной нагрузкой на центральный процессор, что актуально при аудио/видеокодировании, научных расчетах и других задах активно использующих ЦП продолжительное время при отсутствии пользователя непосредственно перед монитором. На данном этапе используются: необходимое количество запущенных экземпляров PRIME95, которое зависит от используемого центрального процессора.
  4. Чтение (дискретное видео). Монитор включен, яркость на среднем уровне. На данном этапе используется специализированная программа для чтения электронных книг (фактически любых текстовых файлов), которая имеет поддержку автопрокрутки. Одновременно производится воспроизведение тестового аудиофайла.
  5. Чтение (интегрированное видео) Монитор включен, яркость на среднем уровне. На данном этапе используется специализированная программа для чтения электронных книг (фактически любых текстовых файлов), которая имеет поддержку автопрокрутки. Одновременно производится воспроизведение тестового аудиофайла.
  6. Воспроизведение DVD Video. Монитор включен, яркость на среднем уровне, воспроизводился фильм с DVD-Video диска, в полноэкранном режиме.

Во время проведения теста на максимальную производительность, произошла перезагрузка компьютера в момент срабатывания сигнализации о низком разряде батареи. Время от срабатывания сигнала низкого разряда батарей, до выключения ИБП сильно меняется с изменением нагрузки на ИБП.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а следовательно и самого ИБП (несмотря на легкость замены батареи, эта операция для обычного пользователя — причина обращения в сервисный центр). Для применяемой в ИБП батареи, производителем установлен максимальный зарядный ток 2.6 А. Известно, что для всего класса герметичных свинцово-кислотных батарей оптимальным с точки зрения срока службы является зарядный ток в 1/10 емкости, составляющий в данном случае 700 мА.

Работу схемы зарядки батареи мы проверили для двух состояний батареи. В одном случае батарея была разряжена на номинальной нагрузке (315 Вт) до выключения ИБП, в другом батарея разряжалась до выключения ИБП на мощности в 50 Вт. Разряд батареи во втором случае был более глубоким.
Несмотря на заверения инструкции о том что «заряд аккумулятора происходит в несколько этапов: заряд с ограничением тока, затем заряд стабильным напряжением и после достижения номинального напряжения заряд током покоя»  результаты измерений показывают типичную картину работы параметрической зарядки. Несмотря на это, в целом картина достаточно благоприятна. В типичном случае, батарея будет полностью заряжена после 12 часов заряда. Заряд полностью разряженной батареи занимает до 20 часов. Ток зарядки и конечное напряжение заряда оптимален для батарей такого типа.

Для проверки зависимости зарядного тока от напряжения в сети, мы провели замеры тока зарядки батареи разряженной примерно на 50%, при различном напряжении питающей сети.

Зарядный ток находится в диапазоне 230-290ма при входном напряжении 190-265В.

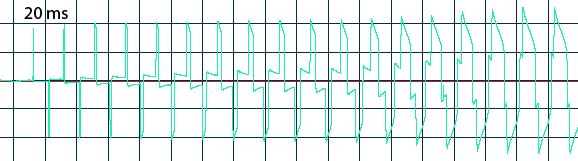

Для проверки возможности включения без напряжения питающей сети (холодного старта) ИБП был подключен на нагрузку 160 Вт (50%). ИБП включился, но процесс установления выходного напряжения занял около 40 полупериодов (0.3сек). Это может быть критично для электронного оборудования.

Для проверки интерфейса связи с PC, ИБП был подключен к порту USB тестового компьютера прилагаемым кабелем. Операционная система Windows XP Pro SP2 автоматически нашла и установила следующие устройства.

Вывод

Протестированное изделие явным образом позиционируется на домашнее использование. Элегантный дизайн и информативный дисплей выделят изделие на полках магазина. К сожалению, недостатки в реализации инвертора, могут накладывать ограничения при работе по защите ПК с монитором.

Но есть сведения, что компания Powercom уже провела доработку изделия до соответствия заявленным мощностным характеристикам.

Краткое резюме продукта:

Достоинства

  • Дисплей отображающий напряжения в электросети.
  • Элегантный дизайн.
  • Невысокая цена.

Недостатки

  • Некорректная работа инвертора на мощности более 70%.

 Средняя текущая цена (количество предложений) в московской рознице: $80(65)
