Обзор ИБП N-power Smart-Vision Lite 600


Мы продолжаем цикл тестирования продукции совместной российско-итальянской фирмы Эн-Пауэр (N-power). Компания учреждена в 2001 году по инициативе финансовой группы B. F. Stanley. Фирма специализируется на производстве источников бесперебойного питания постоянного и переменного напряжения, статических инверторов и многомодульных выпрямителей, промышленных стабилизаторов напряжения, дизель-генераторных установок, а также систем прецизионного кондиционирования микроклимата. В России компания имеет представительство в Москве и Нижнем Новгороде. Пять заводов компании размещены в Италии, один в Китае и один в России (Оренбург).

Описание

Компания N-power разделяет ИБП малой мощности на 8 групп. Тестируемый ИБП принадлежит к новой серии Smart-Vision Lite. Производитель позиционирует серию Lite как "экономичное решение для защиты персональных компьютеров ".

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
Номинальное 230 В ±25%, 50 Гц ±3%
Выходное (при работе от батарей) напряжение, частота
230 В ±5% / 50 Гц ±0,5%
Автоматический регулятор напряжения
1 ступенька вниз / 1 ступенька вверх повышает / понижает на 13%
Выходная мощность
600 ВА / 300 Ватт
Время переключения на батарею
4 мс
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи 50% / 100% загрузки
12 / 3 минуты
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
Необслуживаемая герметичная свинцово-кислотная батарея. 12 В, 5 Ач
Время зарядки батарей до уровня 90% после разряда до уровня отключения нагрузки под половинной нагрузкой.
4 часа
Индикаторы
3 разноцветных светодиода показывающие
— работа от сети
— работа от батарей / перегрузка / неисправность
— аварийное освещение
Звуковая сигнализация
Редкий сигнал работы от аккумуляторов, частый сигнал исчерпания заряда батарей, возможность отключения сигнала.
Самодиагностика
Автоматическая диагностика при работе

Защита от импульсов

80 Дж, 2 мс
Защита по входу Входной предохранитель и защита от короткого замыкания
Защита от короткого замыкания по выходу
Есть
Автоматическое отключение при перегрузке
Есть
Допустимая перегрузка
  — 110% — 60 сек
— 130% — 5 сек
Защита линий передачи данных
Фильтр RJ-11
Энергосбережение Автоматическое отключение при отсутствии нагрузки
Интерфейс
RS-232
Мониторинг
программное обеспечение UPSmart_RUS
Размеры Ш×Д×В
270×90×170 мм
Вес
5 кг

Выходные разъемы

2×IEC320
Уровень акустического шума на расстоянии 1 метра от поверхности устройства
40 dBA
Условия работы
не выше 5000 метров
0—90% (без конденсации)
от 0 до +50°C

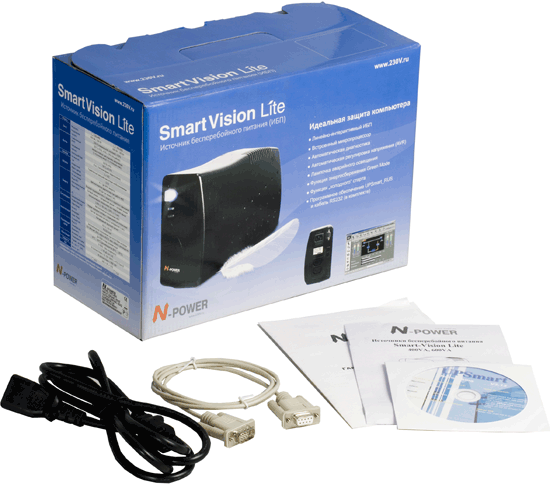

ИБП поставляется в красочно оформленной картонной коробке. Верхняя крышка коробки после вскрытия превращается в удобную ручку для переноски. Устройство надежно защищено от внешних воздействий (пакет и полиуретановые вставки). Страна изготовитель ни на ИБП, ни на коробке не указана.

комплект поставки

Комплект поставки включает в себя:

  • инструкция по эксплуатации
  • гарантийный талон*
  • кабель для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (RS-232 9M-9F)
  • CD с программным обеспечением UPSmart Networking v2.12**

* — Гарантийное обслуживание производится при наличии полностью и правильно заполненного гарантийного талона. Дата окончания гарантии указывается в гарантийном талоне. Единственный сервисный центр компании находится в Москве.
** — Прилагаемое ПО UPSmart Networking v2.12 предназначено для Windows, Linux и Novell.

Вся печатная продукция представлена на русском языке. Качество полиграфии среднее.

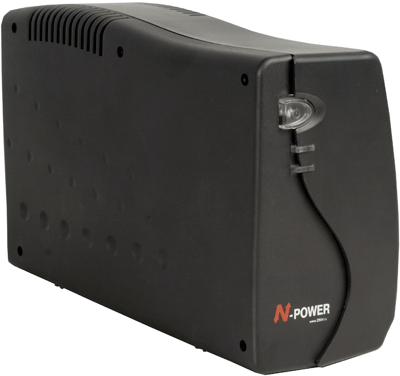

Изделие имеет элегантный дизайн, прямоугольность корпуса заглажена волнистой линией верхней части и округлением углов. Производитель допускает горизонтальное или вертикальное расположение.

общий вид

Корпус ИБП выполнен полностью из пластика и состоит из трех частей — двух боковин и задней стенки. Они соединены посредством пазов и 5 шурупов. Нижняя часть боковин имеет пластиковые выступы-ножки. Качество литья и пластика среднее, в некоторых местах наблюдался облой. Передняя панель содержит индикаторы режима работы, снизу вверх — Работа от батареи / Неисправность батареи (красный), Питание от сети (зеленый).

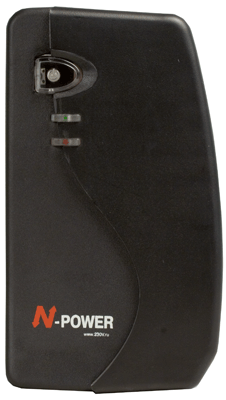

передняя панель

Над индикаторами расположена кнопка выключения питания, она сделана из прозрачного пластика и при работе от батареи подсвечивается ярким синим светом. В описании модели на сайте производителя ИБП, заявлено о работе подсветки в качестве источника аварийного освещения. Возможно, есть ситуации, когда это может помочь, но свет от монитора все равно гораздо ярче.

светодиод аварийного освещения

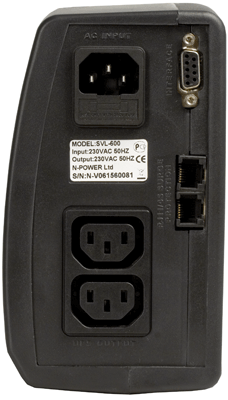

Задняя панель содержит в верхней части — входной IEC разъем с колодкой предохранителя. RS-232 порт для связи с компьютером, под ним чуть ниже находится пара гнезд RJ-11 для защиты телефонной линии.

задняя панель

В нижней части имеется 2 выходных разъема IEC-320 для подключения нагрузки.

Внутреннее устройство

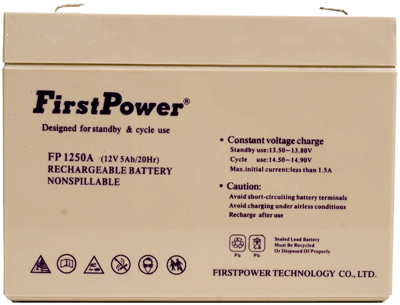

В ИБП установлена батарея FP 1250 производства корейской фирмы FirstPower Technology. Её ёмкость 5 Ач, рабочее напряжение 12 В.

батарея

Следует отметить, что батарея серии FP рассчитана на режим 20 часового разряда. При ускоренном режиме разряда емкость подобных батарей существенно падает. Типичное время разряда батареи при работе в этом ИБП находится в диапазоне от 2 до 30 минут. В таком режиме емкость составит менее 3 Ач. Ресурс батареи в штатном режиме — 1200 циклов 20 часового 30% разряда. При более интенсивном разряде ресурс будет значительно меньше. Заметим, что батарея установлена на торец (на бок при горизонтальной эксплуатации), что скорее всего тоже скажется на её ресурсе. Для замены батареи производитель рекомендует обращаться в сервисный центр.

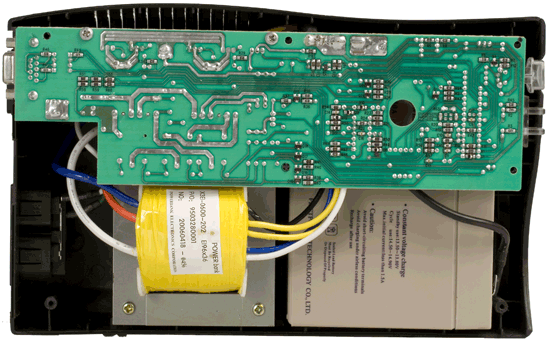

вид со снятой крышкой

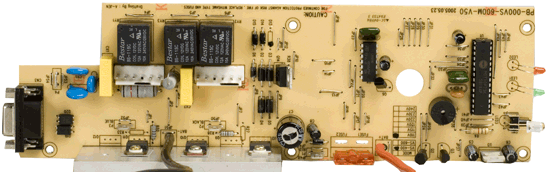

Вся основная электроника, расположена на одной однослойной печатной плате, находящейся в боковой части корпуса ИБП. Сама плата выполнена из текстолита невысокого качества. Планарные элементы размещены на обратной стороне платы. Соответствие элементов принципиальной схеме подписано. По причине универсальности платы для всей серии Lite, некоторые элементы не распаяны.

основная плата

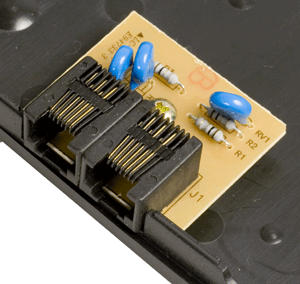

Сетевой фильтр реализован по упрощённой RC схеме, его эффективность при подавлении высокочастотных помех невелика. Защиту от бросков напряжения обеспечивают три варистора. Фильтр от бросков напряжения в телефонной линии реализован для трёх пар проводов. Он размещен на отдельной плате прикрепленной к крышке ИБП.

плата защиты телефонии

ИБП питается от силового трансформатора по старой надежной, а главное совершенно бесшумной схеме — выпрямитель и интегральный стабилизатор. Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле, составляет 10 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 2500 ВА. Инвертор на двух транзисторах STP75NF75 производства STMicroelectronics формирует двухступенчатую аппроксимацию синуса. Силовые транзисторы расположены на радиаторе площадью 80 кв.см. Каждый транзистор имеет мощность 300 Вт, рабочее напряжение 75 В и диапазон рабочих температур до 150°. Транзисторы изолированы от радиатора изолирующей прокладкой и прижаты винтовым прижимом через пластиковую шайбу. Данное решение издавна является "бичом" всех дешёвых блоков питания. От нагрева пластиковая шайба "плывет", транзистор хуже прижимается к радиатору, в результате еще больше греется и еще хуже прижимается. Результат — выход из строя от перегрева неизбежен. Именно так вышел из строя первый тестовый образец.

сгоревший транзистор

Второй тестовый образец прошел тест 100% нагрузки. Во время тестовой работы на нагрузку 300 Вт температура радиатора составила 102°, а трансформатора 74° Цельсия.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор тайваньской фирмы Powerbank Electronics Corporation. Коэффициент трансформации при понижении напряжения — 0,86, при повышении — 1,13.

N-power Smart-Vision Lite 600 является OEM аналогом ИБП Very Smart Series от Powerbank.

Тестирование

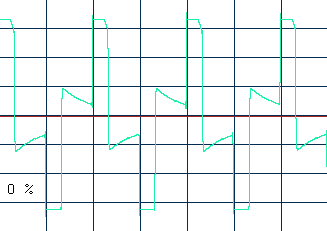

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При работе от батареи ИБП выдает короткий сигнал периодичностью в 3 секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 1,8 секунды. Потребляемая мощность при работе от батарей, без нагрузки составила 7,3 Вт. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме. Как видим, форма выходного напряжения сильно меняется при изменении нагрузки.

форма выходного напряжения

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 6—9В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать неудовлетворительной. ИБП завышает напряжение, оно выходит из 10% допуска. Возможно возникновение ситуации, когда при номинальном напряжении 220 В на входе ИБП, на выходе будет 251 В. Диапазон эффективной работы AVR 190—270 В. Можно рекомендовать инженерам фирмы Powerbank Electronics Corporation удлинить на 5—7 В прямой участок AVR в область низких напряжений. Подобная настройка AVR свидетельствует об отсутствии адаптации к 220 В стандарту, Для 230 В номинала, AVR работает хорошо.

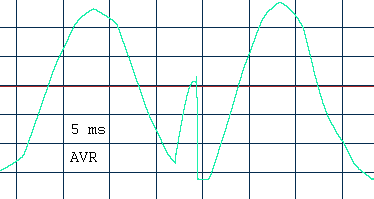

Переключение обмоток трансформатора AVR происходило за 3  мс. Результат неплохой для ИБП бюджетного класса.

переключение системы avr

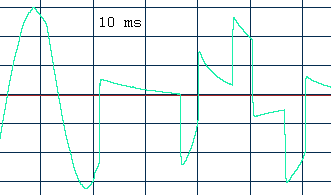

Время перехода на батарею определялось по осциллограмме при нагрузке 150 Вт. Переход на батарейное питание занял 17 мс. Практически мы имеем потерю одного полупериода. Это может быть критичным для некоторых устройств.

процесс перехода на батарею

ИБП был протестирован на время работы от батарей при различных уровнях мощности. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от максимальной мощности ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 234 В.


Проценты
40%
50%
60%
80%
100%
Нагрузка
120 Вт
150 Вт
180 Вт
240 Вт
300 Вт

Как видим, в диапазоне нагрузок до 80% ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 218 В с небольшим повышением по мере разряда батареи. При полной нагрузке через 10 секунд срабатывал сигнал разряда батареи, а напряжение начинало понижаться. Время работы при полной загрузке составило немногим менее двух минут. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет не более 240 Вт. Первые минуты работы без нагрузки характеризуются немного повышенным напряжением (но всё еще укладывается в 10% допуск по ГОСТу), через минуту напряжение нормализуется до номинальных 5%.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P и FSP550-60PLN

Всего было собрано 5 вариантов конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: Idle-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: Idle
  3. ATI X700, БП 400 Вт с пассивным PFC: DIVX
  4. ATI X700, БП 400 Вт с пассивным PFC: 3DM5
  5. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-PFC

На диаграмме слева направо:

 Idle-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 Idle — Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

ИБП выключался при переходе на батарею в конфигурации с блоком питания FSP550-60PLN мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Соответственно результаты тестирования этого режима отсутствуют.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Несмотря на легкость замены батареи, эта операция для обычного пользователя — причина обращения в сервисный центр. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (300 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (150 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление 90 % заряда после глубокого разряда заняло 10 часов. Полная зарядка батареи потребовала 14 часов. Ток заряда в начале составил 840 mA, в течение 5 часов линейно снижаясь до 500 mA. Еще 9 часов потребовалось для достижения зарядного тока в 5  mA и напряжения 13,82 В. Восстановление после интенсивного разряда на номинальной мощности 300 Вт заняло всего 3 часа. Столь малое время подзарядки батареи не заслуга работы схемы зарядки, а следствие более чем двукратного падения емкости батареи во время интенсивного разряда. По результатам измерений, работа схемы зарядки признана отличной.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 300 Вт на активную нагрузку. Холодный старт тестового компьютера прошел нормально с БП, оснащенным пассивным PFC. С блоком питания с активным PFC ИБП не включился.

Частота переменного тока при работе от батарей составила 49,99-49,93 Гц при всем диапазоне нагрузок.

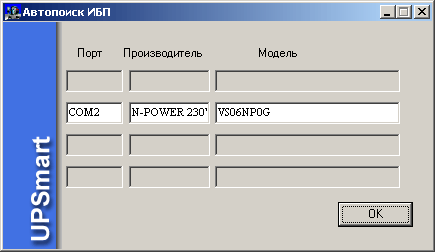

Для связи с компьютером у ИБП предусмотрен разъем 9F RS-232. Подключенный ИБП никак не определяется системой Windows XP. Идущее в комплекте ПО UPSmart определило ИБП и работало с ним корректно.

определение ИБП

В комплекте поставляется программное обеспечение UPSmart Networking v2.12. Во время его установки необходимо ввести серийный номер, напечатанный на конверте. Установка ПО не вызвала никаких проблем.

UPSmart

Через конфигуратор можно задать время работы от сигнала разряда батарей до выключения ИБП, таймауты на выключение при работе без нагрузки. Более детально эта программа рассмотрена в отдельной статье.

Вывод

Тестируемое устройство является классическим представителем нижнего ценового диапазона, выпускаемого под малоизвестным брендом. Эта, широко распространённая практика имеет много достоинств для поставщика, и только одно для покупателя — цену.

Качество, как схемотехники, так и изготовления ИБП низкое, для питания компьютера рекомендовать его нельзя, а вот для коммуникационной аппаратуры — свитчей, роутеров и радиотелефонов вполне пригоден.

Достоинства:

  • Низкий уровень шума.
  • Удобная упаковка.
  • При работе от батарей обеспечивает небольшую подсветку.
  • Эффективная схема зарядки.

Недостатки:

  • Не выдерживает максимальную нагрузку, перегрев инвертора.
  • Не совместим с БП с автовольтажем и активным PFC.
  • Большое время перехода на батарейное питание.
  • Нет поддержки USB и Smart Battery.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

ИБП N-power Smart-Vision Prime 825 предоставлен российским представительством N-Power
