Обзор ИБП IPPON Smart Power Pro 1000


Сегодня в нашей лаборатории, очередной "подопытный", из обширной когорты ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ ИБП данной марки поставляет компания MERLION.

Описание

ИБП IPPON делятся на шесть групп. Тестируемый ИБП принадлежит к серии Smart Power Pro. В серии представлены ИБП мощностью 1000, 1400 и 2000 ВА.

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
220 В ±25 %, 47-63 Гц
Выходное (при работе от батарей) напряжение, частота
220 В ±5 % 50 Гц ±5 %
Автоматический регулятор напряжения
1 повышающая ступень и 1 понижающая
Выходная мощность
1000 ВА / 600 Ватт
Форма выходного сигнала
Аппроксимированная синусоида
Время переключения на батарею
3 мс
Время работы от батареи 5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
Необслуживаемая герметичная свинцово-кислотная батарея, 24 В, два аккумулятора 12 В 7,2 Ач.
Время зарядки батарей до уровня 90% после разряда до уровня отключения нагрузки под половинной нагрузкой.
4 часа
Индикаторы
6 светодиодов
Звуковая сигнализация
"Резервный режим", "Батареи разрядились", "Перегрузка"
Самодиагностика
Автоматическая диагностика при работе

Защита от импульсов

320 Дж, 2 мс
Защита по входу
Автоматический предохранитель
Защита от короткого замыкания по выходу
Есть
Автоматическое отключение при перегрузке
Есть
Защита телефонии
  Фильтр RJ-11
Энергосбережение
Есть
Интерфейс
RS-232, USB
Мониторинг
программное обеспечение WinPower2004
Размеры Ш×Д×В
140×368×180 мм
Вес
6,5 Кг

Выходные разъемы

4×IEC320
Уровень акустического шума на расстоянии 1 метра от устройства
<40 Дб
Условия работы
0–95%
от 0 до +40°C

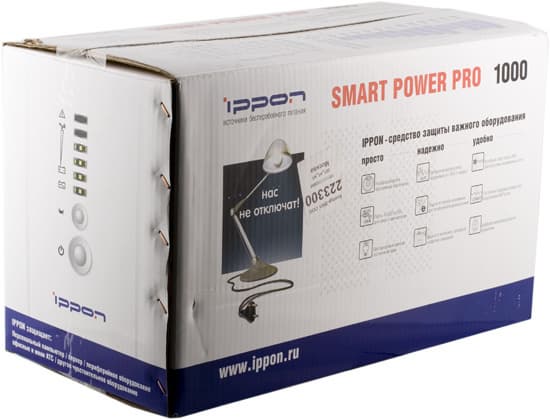

упаковка IPPON Smart Power Pro 1000

ИБП поставляется в картонной коробке. Полиграфия выдержана в строгих фирменных цветах. Вырезы под ручки отсутствуют. Устройство надежно защищено от внешних воздействий (пакет и пенопластовые вставки). Страна изготовитель на коробке не указана.

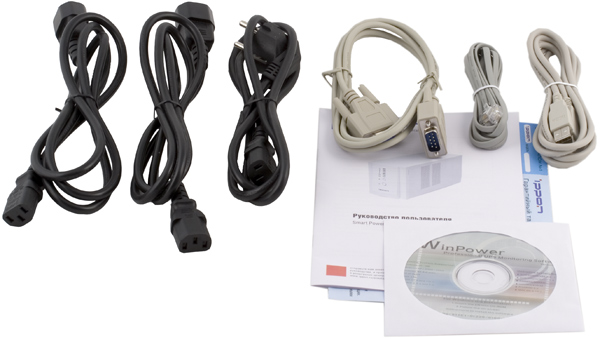

комплект IPPON Smart Power Pro 1000

Комплект поставки содержит:

  • руководство пользователя на русском языке*
  • гарантийный талон на русском языке*
  • кабель для включения в электросеть
  • два кабеля для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (RS-232)
  • интерфейсный кабель для связи с ПК (USB A-B)
  • телефонный кабель RJ-11
  • CD с программным обеспечением WinPower

* — В руководстве пользователя дан список из 77 авторизированных сервисных центров в 48 городах СНГ. Гарантийный талон упоминает лишь о 24 авторизированных сервисных центрах. Гарантия на устройство составляет 24 месяца со дня продажи, но не более чем 30 месяцев со дня производства.

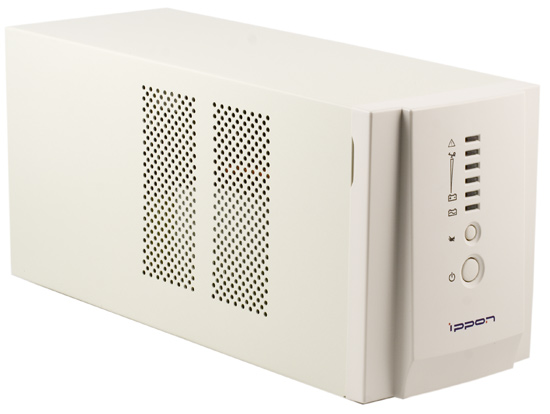

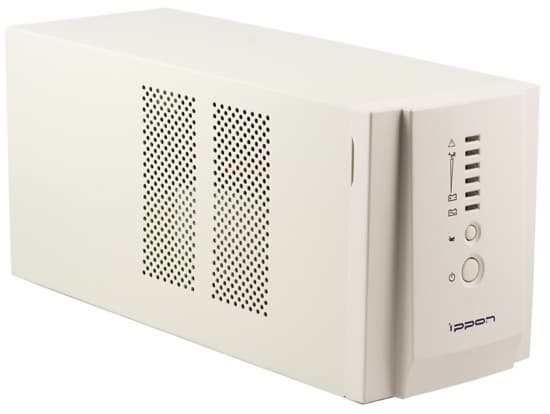

общий вид IPPON Smart Power Pro 1000

ИБП с полностью металлическим корпусом, классической компоновки, и некоторыми деталями, (в частности, передней фальш-панелью с вырезами) очень напоминает APC Smart 750. На передней панели расположен выключатель питания и звукового сигнала. Шесть светодиодов наглядно индицируют нагрузку и состояние батареи. По бокам корпуса имеются отверстия для вентиляции.

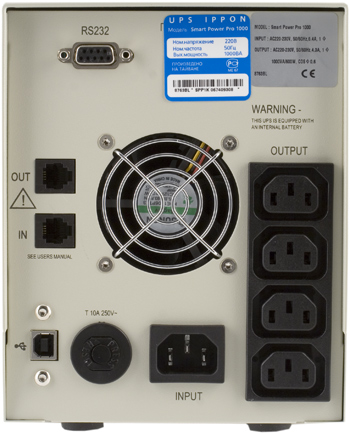

задняя панель IPPON Smart Power Pro 1000

На задней панели расположены интерфейсные и силовые разъемы, USB и RS-232, для связи с ПК, RJ-11 для защиты от перенапряжений в телефонной линии. По центру установлен вентилятор, защищенный решеткой типа "гриль". С правой стороны ИБП находятся четыре выходные розетки IEC320. Автоматический предохранитель на 10 А расположен между USB и входным разъемом. ИБП имеет четыре ножки из мягкого пластика.

Внутреннее устройство

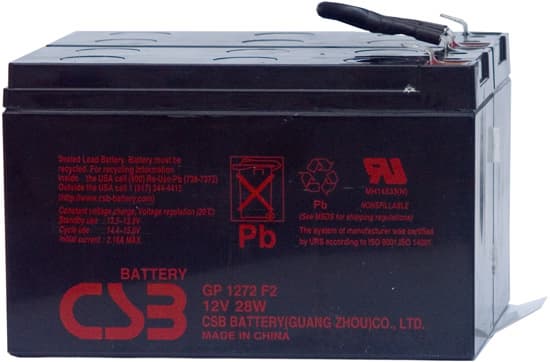

В ИБП применяется батарея из двух аккумуляторов CSB 1272 F2 производства тайваньской компании CSB. Его ёмкость 7,2 Ач, рабочее напряжение 12 В. Аккумуляторы соединены последовательно, напряжение батареи 24 В.

аккумуляторная батарея IPPON Smart Power Pro 1000

Процедура замены батареи проста, достаточно снять фальш-панель и открутить два винта, держащих крышку батарейного отсека. Батарейный блок снабжен язычком для удобного извлечения. Несмотря на это, руководство пользователя рекомендует обращаться в сервисный центр для замены батареи.

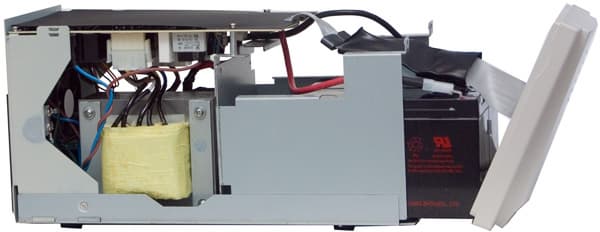

устройство IPPON Smart Power Pro 1000

Дизайн внутреннего устройства ИБП традиционен, в нижней части находится трансформатор и батарея, в верхней — плата электроники. На задней панели установлен вентилятор KDE1206PTV3 производства SUNON, изготовленный по последнему слову техники с использованием технологии MagLev — магнитной левитации ротора, обеспечивающей долгую и бесшумную работу вентилятора.

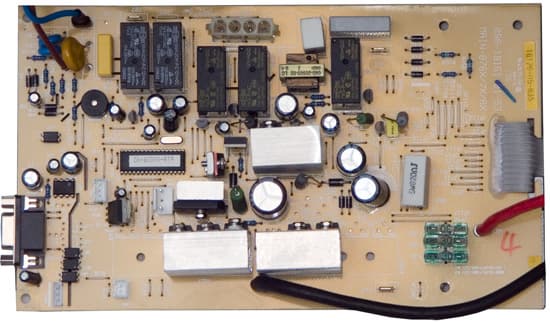

плата электроники IPPON Smart Power Pro 1000

Вся основная электроника, расположена на одной двухсторонней печатной плате, текстолит применяется хорошего качества, монтаж элементов выполнен удовлетворительно. Соответствие элементов принципиальной схеме подписано. Некоторые элементы не распаяны.

Блок защиты RJ-11 автономен, варисторная защита реализована для обеих пар.

Сетевой фильтр отсутствует, защита от бросков напряжения реализована при помощи варистора.

Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле составляет 12 А.

Инвертор на четырех транзисторах IRF 2807 производства International Rectifier. формирует аппроксимированную синусоиду. Силовые транзисторы расположены на двух радиаторах, общей площадью 80 кв.см.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, и может повышать или понижать входное напряжение на 15%.

Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи, ИБП выдает сигнал периодичностью в десять секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в одну секунду. Потребляемая при работе от батарей, без нагрузки мощность составила 24 Вт. Для модели с аппроксимированной синусоидой это очень много. Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограмме.

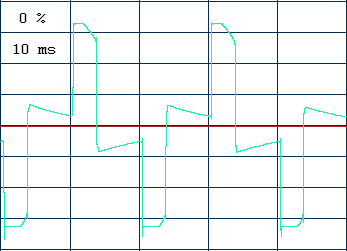

форма сигнала IPPON Smart Power Pro 1000

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 5-7 В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать неудовлетворительной. ИБП обеспечивает стабилизацию в пределах -15% +7%, это значительно выходит за требования ГОСТ 13109-97. Диапазон эффективной работы AVR 165—255 В.

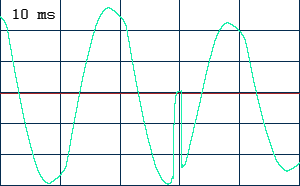

Переключение обмоток трансформатора AVR происходило за 3  мс. Процесс хорошо виден на осциллограмме.

переключение AVR IPPON Smart Power Pro 1000

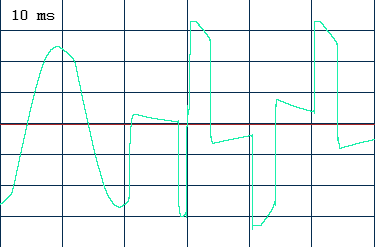

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс. Это несколько больше, чем заявлено, но обычно некритично для подключаемого оборудования.

переход на батарею IPPON Smart Power Pro 1000

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 228 В.


Проценты
1%
40%
50%
60%
80%
100%
Нагрузка
10 Вт
240 Вт
300 Вт
360 Вт
480 Вт
600 Вт

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 220-222 В, в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура обмотки трансформатора была зафиксирована на уровне 62°C, а температура транзисторов инвертора составила весьма значительные 64°C. Сигнал разряда батарей срабатывал за 40-100 секунд до выключения.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15" Viewsonic G655 CRT
Блок питания
FSP400-50THN-P и FSP550-60PLN

Всего было собрано четыре варианта конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
  3. ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
  4. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

DIVX-ATI — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемой в ИБП батареи производителем рекомендован зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (600 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (300 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90 % заряда после разряда на максимальной мощности потребовалось десять часов. Зарядка батареи после полной разрядки потребовала более 35 часов. Ток заряда составил 350 mA, убывая по мере заряда батареи. При пониженном напряжении электросети эффективность зарядки падает до двух раз. По результатам измерений, работа схемы зарядки признана удовлетворительной.

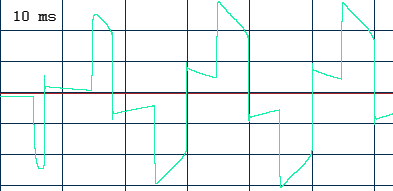

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 600 Вт на активную нагрузку. Выход на номинальное напряжение занял один период.

холодный старт IPPON Smart Power Pro 1000

Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

Частота переменного тока при работе от батарей составила 50 Гц при всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9-ти контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. После подключения ИБП по USB, в диспетчере устройств появились HID-устройства.

IPPON Smart Power Pro 1000 в менеджере устройств

Связь с ИБП возможна с помощью прилагаемого софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях проблем не наблюдалось, ИБП определялся и выдавал показания корректно.

Вывод

Тестируемое устройство вызывает спорные чувства. В хорошем корпусе, собрана схемотехнически устаревшая "начинка". С какой-то, неведомой здравому смыслу целью, применены маленькие радиаторы и вентилятор. Вентилятор работает постоянно, имеет регулировку оборотов в зависимости от нагрузки. Шум от вентилятора есть, но невысокий. Система AVR занижает выходное напряжение. Схема зарядки имеет низкую эффективность, особенно при заниженном входном напряжении. Достоинства:

  • Высокая стабильность выходного напряжения во всем диапазоне нагрузок
  • Полная комплектация
  • Качественный металлический корпус
  • 2 года гарантии на изделие, включая батарею
Недостатки:
  • AVR занижает напряжение.
  • Наличие постоянно включенного вентилятора
  • Нет поддержки Smart Battery

Средняя текущая цена (количество предложений) в московской рознице: $140(112)

ИБП IPPON Smart Power Pro 1000 предоставлен компанией MERLION
