Обзор источника бесперебойного питания
KRAULER UP-D650VA

Сегодня в нашей лаборатории тестируется ИБП под торговой маркой KRAULER. Компания эта необычайно скромна в описании своей истории, зато не гнушается заявить о своих достижениях, цитируем: "Инновационные технологии и разработки позволили KRAULER добиться абсолютного превосходства в области новых технологий". Небольшое, но эффективное журналистское расследование выявило реального производителя этих ИБП. Китайская компания KEBO PowerSupply производит ИБП, инверторы, зарядные устройства и стабилизаторы напряжения с 1984 года. Продукция этой фирмы, применительно к ИБП, имеет своё "лицо". Элегантные корпуса с синенькими дисплеями смотрятся очень симпатично. Что скрывается за внешней привлекательностью, мы и попытаемся выяснить, на примере ИБП модели KRAULER UP-D650VA.

Описание

Тестируемый ИБП является типичным представителем линейно-интерактивных ИБП с дисплеем. Всего доступно восемь моделей сходного дизайна, от 400 до 2000 ВА. Все ИБП KRAULER выдают аппроксимированную синусоиду.

Наш экземпляр поступил на тестирование без инструкции, поэтому технические характеристики были взяты с сайта компании:

ИБП поставляется  в картонной коробке, оформленной в строгом фирменном стиле. Для удобства транспортировки коробка снабжена пластиковой ручкой. Судя по стикеру на коробке, тестируемый ИБП произведен в Китае.

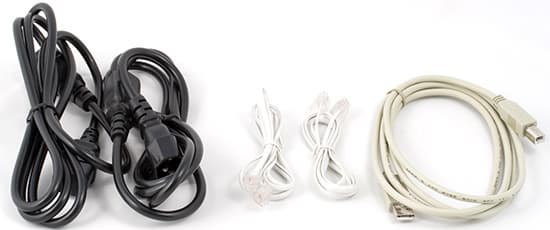

Комплект поставки нашего образца включал в себя:

• интерфейсный кабель для связи с ПК USB
• телефонный кабель RJ-11 2 штуки
• кабель для подключения нагрузки
• кабель для подключения к сети

Качество комплектации неудовлетворительное, и соответствует предсерийному образцу. К сожалению, на российском сайте не было найдено ни инструкции по эксплуатации, ни драйверов. Международный сайт был более информативен, предлагается скачать драйвер под громким названием windows.rar и инструкцию с не менее интригующим названием download.doc. Занятно, что для ИБП UP-D650VA и UP-D1200VA предлагается к скачиванию инструкция от UPS-850GP.

Условия предоставления гарантии на изделия Krauler в публичном доступе отсутствуют.

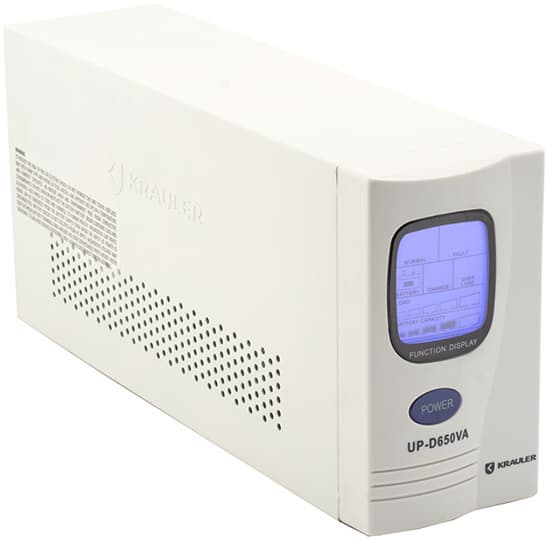

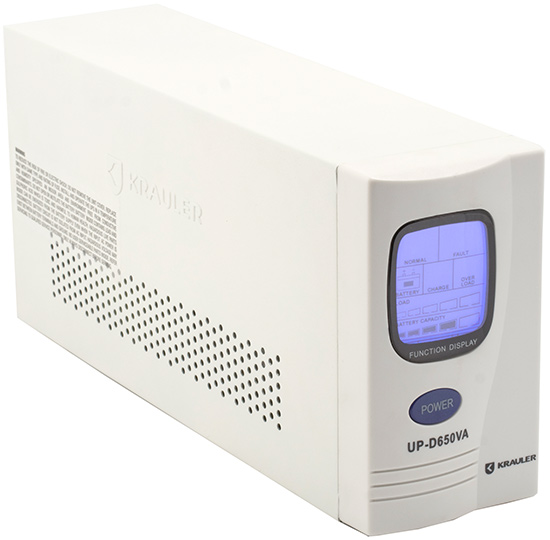

Корпус ИБП выполнен из металла и имеет классическую компоновку, шасси, закрытое П-образной крышкой и пластиковой передней фальшпанелью. Качество изготовления и покраски хорошее. Симпатичная выштамповка логотипа KRAULER на боку, вентиляционные отверстия, ножки из мягкого пластика.

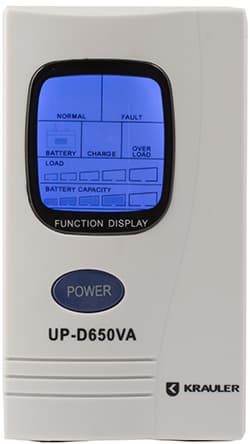

Передняя панель устройства, красива. ИБП будет прекрасно смотреться рядом с моддинговым корпусом. Увы, качество LCD-дисплея весьма невысокое - он контрастно читается под углом 10 градусов вверх по вертикали, но уже при 5 градусах вниз, изображение полностью пропадает.

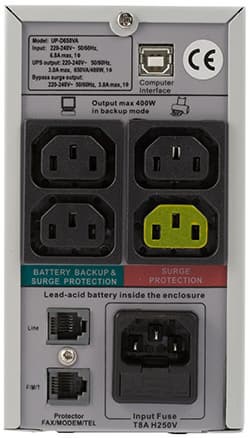

Задняя панель типична для подобных устройств. USB-интерфейс в верхней части, блок из четырех розеток IEC320 по центру, одна из розеток предназначена для подключения мощной нагрузки и не обеспечивается батарейным питанием. В нижней части входная колодка с плавким предохранителем и пара RJ-11 разъемов для защиты телефонии.

Внутреннее устройство

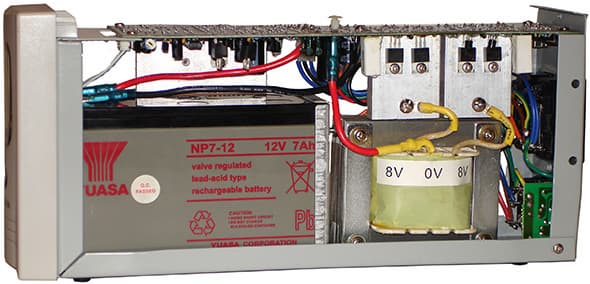

Внутренний дизайн ИБП традиционен. Верхнее расположение печатной платы, в задней части - трансформатор и инвертор. В передней - батарея и схемы управления и зарядки.

В ИБП применяется батарея NP7-12 фирмы YUASA, батарея произведена, как и большинство подобной продукции, в Китае.

Следует отметить, что батарея серии NP рассчитана на режим 20 часового разряда. При часовом режиме разряда ее емкость, по данным производителя, составляет всего 4,2 Ач. Типичное время разряда батареи при работе в ИБП составляет 10—30 минут. В таком режиме емкость составит менее 4 Ач.

Замена батареи требует полной разборки ИБП и производится в сервисном центре.

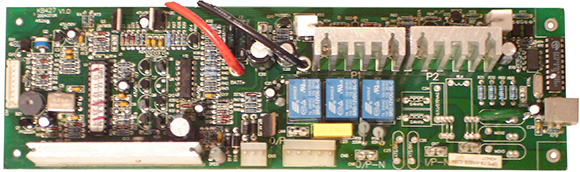

Вся основная электроника расположена на одной двухслойной печатной плате. Качество печатной платы очень хорошее, пайка аккуратная, элементы установлены ровно, подписано соответствие элементов принципиальной схеме. Монтаж элементов односторонний.

Фильтр от помех на плате разведен, но не установлен. Защита от перенапряжения в сети реализована с помощью варистора.

Коммутацию осуществляет реле, максимальный коммутируемый ток составляет 7  А, при напряжении 240 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1680 ВА.

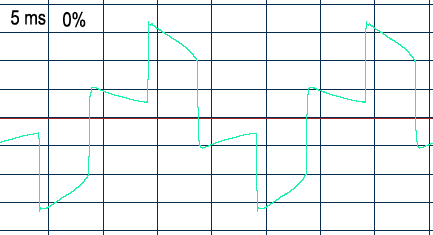

Инвертор на четырех транзисторах FQP50N06, производства FAIRCHILD Semiconductor, формирует аппроксимированную синусоиду. Инвертор выполнен по обычной, низкочастотной схеме, с трансформатором. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 11  Вт. Транзисторы расположены попарно на двух небольших радиаторах площадью по 80 кв.см. каждый. Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограмме.

Тестирование

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 6—9В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать неудовлетворительной. ИБП обеспечивает стабилизацию в пределах -14% +9%, это сильно выходит за пределы, установленные ГОСТ 13109-97. Диапазон эффективной работы AVR 170—255 В.

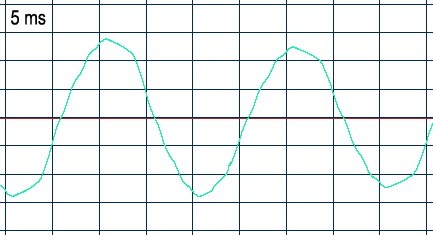

Время срабатывания системы AVR определялось по осциллограмме при нагрузке 100 Вт. Переключение обмоток трансформатора заняло менее 1  mс. Это очень хороший результат.

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала периодичностью в три секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в одну секунду.

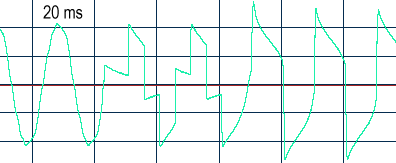

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Время перехода на батарейное питание составило менее 5  mс. Неплохой результат, но при детальном рассмотрении, обнаружен "артефакт" работы инвертора. Первые поериоды инвертор не выдает номинального напрpяжения. На нижеприведеной осциллограмме можно наблюдать процесс переключения на батареи при 100% нагрузке.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 231 В.

ИБП не обеспечивает работу на номинальной мощности, во время тестирования на 100% нагрузки, напряжение снизилось до 175 В. Температура транзисторов инвертора и трансформатора достигла 84°Цельсия. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет не более 200 Вт.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор	AMD Sempron 3000+ BOX
Системная плата	Foxconn 761GXK8MC-S
Память	512MB Corsair DDR400 VS512MB400
Видеоадаптер	SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск	ST360020A
Монитор	15` Viewsonic G655
Блок питания	FSP400-50THN-P и FSP550-60PLN

Всего было собрано четыре варианта конфигурации тестового компьютера:

1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
2. ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
3. ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
4. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD фильма Шрек (1280?720?24?1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

DIVX-ATI — Воспроизведение с жесткого диска HD фильма Шрек (1280?720?24?1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024?768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024?768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемой батареи NP7-12, производителем установлен максимальный зарядный ток 2,1 А. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (400 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (200 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после глубокого разряда заняло 20 часов. Полная зарядка батареи потребовала 35 часов, ток заряда в начале составил 750 mA. В течение первых 20 часов, ток заряда составлял в среднем 250 mA. Еще 15 часов потребовалось для достижения зарядного тока в 50 mA и напряжения 13,4 В. Восстановление 90% емкости батарей, после интенсивного разряда заняло шесть часов. По результатам измерений, работа схемы зарядки признана неудовлетворительной. К недостаткам следует отнести очень низкое конечное напряжение заряда, что приводит к уменьшению емкости батареи. В плюсе имеем увеличение срока службы батареи. При отклонении напряжения сети от номинала, зарядный ток менялся ±25%.

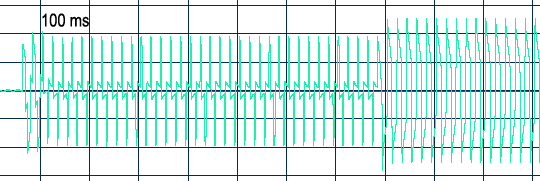

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке, но первые 0,7 секунды выдавалось напряжение 170 В. Работу с БП, оснащенными APFC с автовольтажем 90—240 В, тестируемый ИБП не поддерживает.

Для связи с компьютером у ИБП предусмотрен интерфейс USB2. Для проверки интерфейса связи с PC, ИБП был подключен к порту USB прилагаемым кабелем. ИБП не поддерживает стандарт Smart Battery, он автоматически определился в системе Windows XP, и в диспетчере устройств появились следующие устройства:

В нашем комплекте программного обеспечения не было. На англоязычной версии сайта можно скачать не самую последнюю версию UPSilon 2000. Это ПО рассмотрено в отдельной статье.

Вывод

Тестируемое устройство является бюджетным ИБП, с неочевидной сферой применения. Мы не можем рекомендовать подобное устройство к использованию в силу имеющихся недостатков.

Достоинства

• Металлический корпус
• Большой и яркий LCD дисплей

Недостатки

• Недобор половины от номинальной мощности
• Неэффективная схема зарядки
• LCD-дисплей имеет небольшие углы обзора
• Замена батареи требует разборки ИБП
• Нет поддержки Smart Battery
