Обзор ИБП Lighthouse Base 800


Не так давно мы рассматривали "близнеца" сегодняшнего участника тестирования — ИБП Lighthouse Master 625. К сожалению, он потерпел фиаско. И вот за "честь мундира" вступается его "брат". В обзоре мы исследуем различия между сериями base и master, и попытаемся найти общие слабые и сильные стороны. Как обычно, проводится полный инструментальный контроль характеристик ИБП во всех режимах.

Описание

Итак, на стенде — Lighthouse base 800. Представитель самой простой в линейке ИБП фирмы «Lighthouse» серии base, предназначенной для защиты "…компьютера небольшой производительности с монитором диагональю до 17". Защиту от перегрузок и точность выходного напряжения, как в серии master, нам не обещают…

Производитель заявляет следующие характеристики изделия (выделены различия с master 625):

Входное напряжение, частота
220В ±25%
50 Гц ±5Гц (автоопределение)
Выходное (при работе от батарей) напряжение, частота
220В ±15%
50 Гц ±0.5Гц
Автоматический регулятор напряжения
повышает / понижает выходное напряжение от ИБП в пределах 15% при отклонении входного напряжения в диапазоне ±9% ~ ±25%
Выходная мощность
800ВА / 400Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время переключения на батарею
2-6 мс (типично)
Время автономной работы от батареи (ПК+15” монитор)
35 мин
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
необслуживаемая, герметичная, свинцово-кислотная, 12В, 9Ah
Время зарядки батареи
8 ч до 90%
Индикаторы
 2 индикатора для определения
— питания от сети / батареи
— состояния заряда батареи
Сигнализация
нет напряжения в сети, разряд батареи
Самодиагностика

при включении и контроль программным обеспечением

Защита от перегрузок
при работе от сети

предохранитель на входе
Другая защита
подавление шумов, подавление всплесков напряжения, защита тел/модема
Интерфейс
RS232
Мониторинг
программное обеспечение поддерживает Windows 95/98/NT/2000/XP/2003
Размеры Ш×Д×В
95×354×171мм
Вес
7 кг

Выходные разъемы

3 × IEC320
Условия работы
0–90% (без конденсации)
от 0 до +40°C
Соответствие стандартам
РСТ, CE, cUL, UL

Комплект поставки класса "retail", явно предназначен для розничной продажи конечному пользователю.

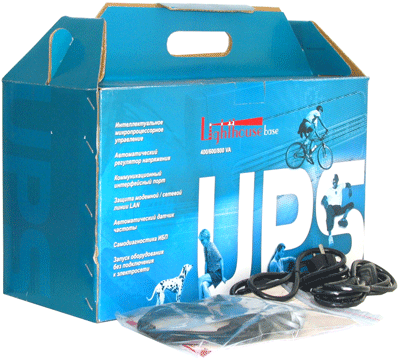

комплект поставки

ИБП поставляется в красочно оформленной картонной коробке, её верхняя крышка имеет оригинальную конструкцию фиксаторов, которые позволяют многократно запаковывать и распаковывать ИБП без применения скотча. Кроме того, верхняя часть формирует полноценную и удобную ручку для переноски коробки. Само изделие упаковано в полиэтиленовый пакет, а пенопластовые вставки надежно защитят его от ударов при транспортировке. Немного не понятен дизайнерский изыск художественного оформления — мальчик с собачкой, велосипедист… Возможно производитель намекает на возможности, которые открываются при отсутствии электроснабжения?

Комплект поставки включает:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон на русском языке, срок гарантии 2 года*
  • сетевой шнур
  • шнур для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (RS-232C)
  • телефонный кабель (RJ-11)

* — На сайте производителя указано "Гарантийный срок на аккумуляторные батареи составляет 12 месяцев с даты продажи Изделия с установленной на нем аккумуляторной батареей Потребителю, но не более 30 месяцев с даты производства". На практике это означает, что только с гарантийным талоном имеющим "открытую" дату, можно получить полноценные 2 года гарантии.

Качество комплектации можно оценить как хорошее. Программное обеспечение для связи с ПК отсутствует, несмотря на наличие коммуникационного разъема и соответствующего кабеля. Производитель объясняет данный факт, тем, что любой владелец ИБП может свободно скачать ПО с сайта техподдержки, однако интернет, да и еще и высокоскоростной, есть пока, к большому сожалению, не у всех. Надеемся производитель пересмотрит свою политику в этом вопросе и начнет комплектовать свои изделия соответствующим программным обеспечением.

Дизайн у ИБП простой — классический параллелепипед. По сравнению с master 625 большая площадь вентиляционных отверстий. Кнопка включения большая и удобная. Слева от кнопки находятся два светодиода, информирующие о состоянии ИБП. Вертикальное оребрение на передней панели является элементом дизайна, вентиляционных отверстий не содержит.

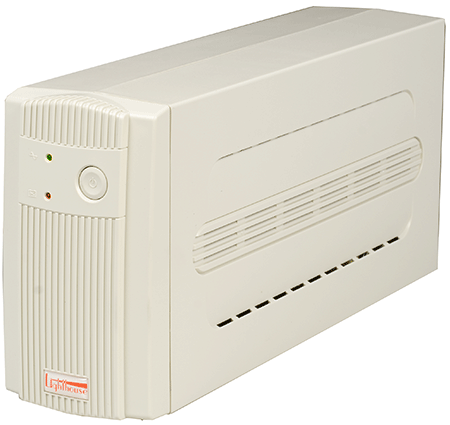

lighthouse base 800 вид спереди

Корпус ИБП выполнен полностью из пластика и состоит из четырех частей — двух боковин, передней крышки и задней стенки, которые соединены посредством пазов и шурупов. Качество литья приличное, облоя не обнаружено. Три перпендикулярные ножки составляют одно целое с боковинами.

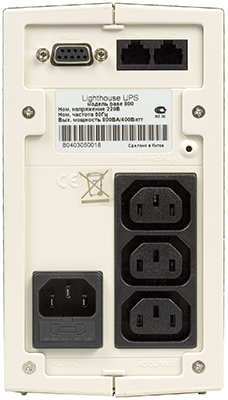

Задняя панель выполнена в традиционном для данного типа устройств исполнении. В верхней чести интерфейсный разъем RS-232с для связи с компьютером или управляющим устройством, и два разъема RJ-45 которые позволяют подключить компьютерную сеть Ethernet или телефон через ИБП.

lighthouse base 800 задняя панель

В нижней части находится один входной силовой разъем с колодкой предохранителя (и запасным предохранителем в ней), три выходных разъема и уже знакомое нам отверстие с надписью "site wiring fault", которое никуда не ведёт.

Внутреннее устройство

В ИБП установлен аккумулятор CSB HR 1234 F2 производства тайваньской компании CSB. Его ёмкость 9Ач, рабочее напряжение 12В. Специально разработанная для интенсивной разрядки, по заверениям производителя выдерживает 260 циклов 15 минутного 100% разряда.

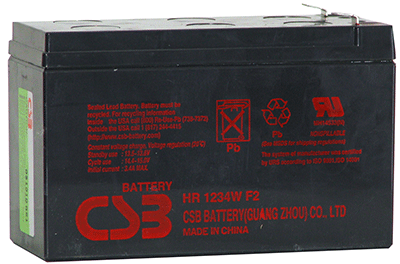

батарея CSB 1234W F2

Замена батареи возможна силами пользователя. Из инструмента для этого понадобится только крестовая отвертка — выкрутить два шурупа снизу крышки, после чего она сдвигается вверх и АКБ легко заменяется.

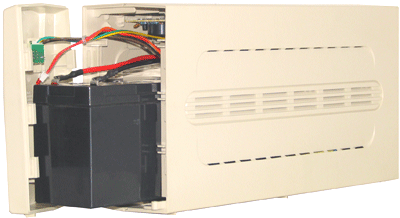

ИБП Lighthouse Base 800 открытый для замены батареи

Далее можно отвернуть два шурупа на задней стенке и сдвинув назад правую половинку корпуса полностью открыть ИБП.

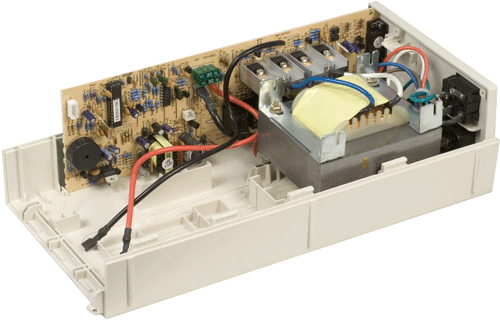

внутреннее устройство ИБП Lighthouse Base 800

Вся электроника, включая инвертор, расположена на одной односторонней печатной плате, находящейся в верхней части корпуса ИБП. Сама плата и монтаж элементов на ней, на первый взгляд выполнены качественно, подписано соответствие элементов принципиальной схеме. Памятуя о печальном опыте 625го, я более тщательно проверил качество пайки и обнаружил, что клеммник минусового провода к АКБ запаян плохо, держится только одной стороной и шатается в плате. Электроника идентична модели master 625 вплоть до ревизии печатной платы. Основная разница содержится, предположительно, в программе микроконтроллера. На плате расположен постоянно запитанный вторичный импульсный источник питания 14В, которые питает систему заряда и управляющий процессор. Замечу, что при работе этот источник вторичного питания издает негромкий, чуть слышимый звук. На фоне работающего компьютера его почти не слышно, но в ночной тишине может доставить беспокойство. Инвертер на четырех транзисторах IRF-1010E формирует двухступенчатую аппроксимацию синуса. Вид и качество формируемого сигнала хорошо видно на осциллограмме. Мощность потребляемая инвертором при работе от батареи без внешней нагрузки составляет 9Вт.

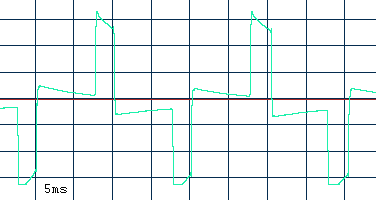

осциллограмма выходного сигнала ИБП Lighthouse Base 800

Транзисторы расположены на двух радиаторах общей площадью 160 кв.см. Схема с общим стоком позволила отказаться от изоляционных термопластин, но и обычной термопасты "пожалели". Каждый транзистор имеет мощность 200Вт и диапазон рабочих температур до 170°C. При работе на нагрузку в 80% от максимальной, температура транзисторов составила 83°, а обмоток трансформатора 90°C.

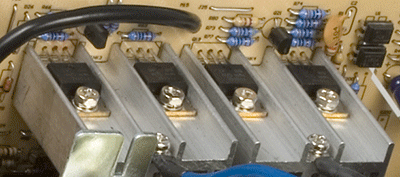

инвертор ИБП Lighthouse Base 800

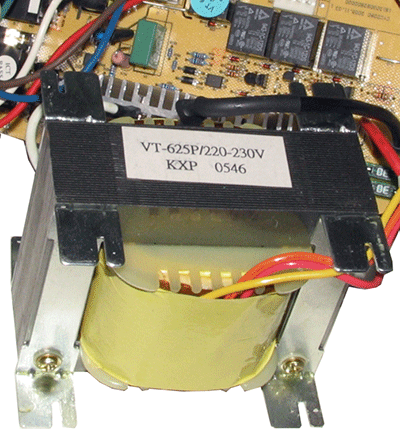

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. Коэффициент трансформации 1.14. Применён трансформатор мощностью 625VA, который взял на себя "повышенные обязательства". В связи с этим фактом, я протестировал трансформатор в самом тяжелом режиме, работа AVR на повышение при нагрузке в 100%. Трансформатор с честью справился, его температура после часа такой работы составила 53° Цельсия.

маркировка разогнанного трансформатор ИБП Lighthouse Base 800

Коммутацию обмоток осуществляют реле. Максимальный коммутируемый ток у используемого реле составляет 7 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1750 ВА. Как видим, запас по мощности и тут более чем вдвое. Защитой от перенапряжения сети "занимается" некий пассивный элемент, упрятанный в термоусадочную трубку. Предположительно его задача — "срезать" пиковые выбросы напряжения. Защита по линии RJ-45 выполнена только для одной центральной пары. Использовать эту пару гнезд для защиты Ethernet нельзя, хотя работать будет (пары скроссированы).

Тестирование

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 5-6В в области пониженного напряжения (относительно номинала 220В), 7-10В при прямом включении в сеть и 17-20В в зоне повышенного напряжения. Нижеприведенный график иллюстрирует работу AVR.

По результатам измерений, алгоритм работы системы AVR и ИБП в целом можно считать удовлетворительным. Единственный недостаток заключается в том, что при нарастании входного напряжения, ИБП переключается на батареи слишком поздно, максимальное напряжение на выходе ИБП составило 251В.

При выходе напряжения в питающей сети за диапазон 165-285В ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. Звуковой сигнал достаточно высокой тональности (звук раздражения не вызывает), периодичностью раз в 2.7 секунды. Работу ИБП с батареей, разряженой до критического уровня сопровождает сигнал периодичностью 0.6 секунды.

Время перехода на батарею и срабатывание AVR определялось по осциллограмме. Переход на батарейное питание занял 3мс.

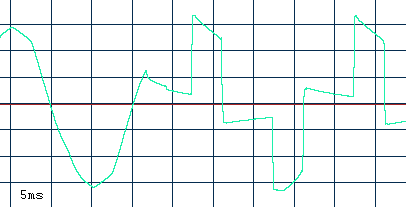

осциллограмма перезода на батарею

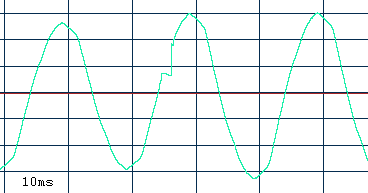

Переключение обмоток автотрансформатора 2мс. Это очень хорошие показатели, как по времени переключения, так и по отсутствию дребезга контактов и импульсов при переключении.

осциллограмма переключения AVR

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E.

Проценты
40%
50%
60%
80%
100%
Нагрузка
160 Вт
200 Вт
280 Вт
320 Вт
400 Вт

Как видим, при 60% нагрузки (280Вт) ИБП выдает просто "референсное" напряжение с точностью 1% на протяжении всего времени работы. С нагрузкой 80% (320Вт) дело обстоит чуть хуже. Спустя минуту после срабатывания сигнала разряда батареи происходит плавная просадка выходного напряжения до 206В. Еще менее приятная картина при полной нагрузке (400Вт). Через 1.5 минуты после срабатывания сигнала разряда напряжение падает ниже 200В, достигая 193В к моменту выключения ИБП. Температура обмотки трансформатора бала зафиксирована на уровне 95° по шкале Цельсия, от самого трансформатора исходил запах перегретой изоляции. Тем не менее, ИБП выдержал 2 теста на максимальной нагрузке. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет 350Вт.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P и FSP550-60PLN

Всего было собрано 5 вариантов конфигурации тестового компьютера.

  1. Integrated SiS Mirage, БП 400Вт с пассивным PFC: INET-SiS
  2. ATI X700, БП 400Вт с пассивным PFC: INET
  3. ATI X700, БП 400Вт с пассивным PFC: DIVX
  4. ATI X700, БП 400Вт с пассивным PFC: 3DM5
  5. ATI X700, БП 550Вт с активным PFC и автовольтажем: 3DM5-PFC

На диаграмме слева направо:

 INET-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Запушен Internet Explorer на главной странице сайта iXBT.com, Outlook Express проверял каждую минуту почту. Данная конфигурация имитирует простую офисную работу.

 INET — Запушен Internet Explorer на главной странице сайта iXBT.com, Outlook Express проверял каждую минуту почту. Данная конфигурация имитирует простую офисную работу.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280x720x24 1700kbps битрейт видео, AC3 дорожка 384 kbps. Загрузка процессора 17-25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024x768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550Вт, активный PFC, автовольтаж 127-230В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024x768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а следовательно и самого ИБП. Несмотря на легкость замены батареи, эта операция для обычного пользователя — причина обращения в сервисный центр. Для применяемой в ИБП батареи CSB HR 1234 F2 производителем рекомендован зарядный ток от 0.1 до 0.05 емкости, что составляет 900-450mА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (400Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (200Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после интенсивного разряда заняла 6 часов. Полная зарядка батареи потребовала 16 часов, ток заряда в начале составил 860mA. Через 7 часов зарядный ток начал снижаться, и через 12 часов составил 35mA. После окончания зарядки подпитывающий ток составил 8ma, при напряжении 13,76В. По результатом измерений, качество работы схемы зарядки очень хорошее. Найден оптимум между скоростью зарядки и сроком службы батареи.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке.

Для проверки интерфейса связи с PC, ИБП был подключен к порту RS-232c прилагаемым кабелем. Со странички поддержки производителя было загружено программное обеспечение "Lighthouse Manager SERVER" версии 1.1.2.52. ИБП работал с программой некорректно, позволял только протестировать батареи и выключить ИБП. Теперь уже совершенно точно ясна причина отсутствия программного обеспечения в комплекте. Оно просто еще не написано. Файл, скачанный с сервера поддержки имеет позавчерашнюю дату. Это позволяет надеяться на то, что софт рано или поздно будет доведён до рабочего состояния. К сожалению, на сервере нет предупреждений о том, что предлагается по сути бета-версия ПО.

Вывод

Серия Base отличается от Master очень незначительно. Электроника совпадает до одинаковой ревизии платы. Корпус отштампован несколько по-другому, предположительно китайские ОЕМ вендоры предоставляют комбинации пластиковых элементов с целью "кастомизации брендов". С батареей серии HR, рассчитанной на интенсивный разряд, мощностные характеристики ИБП значительно улучшились. Подкачала настройка AVR. ИБП очень долго (до 250В) не переходит на батарейное питание. Гистерезис AVR на этом участке слишком велик. Три выходных разъема питания гораздо лучше чем два. Разделение серий Base и Master, ход безусловно маркетинговый. Заявленные 35 минут батарейного питания "компьютера небольшой производительности с 15' монитором" ИБП скорее всего обеспечит, но это должен быть действительно очень экономичный компьютер, с TFT монитором, потребляющий примерно 70-80Вт. Владельцы реальных компьютеров должны ориентироваться на гораздо меньшее время работы. Но и его вполне достаточно, чтобы сохранится, закрыть корректно программы и выключить систему.
Достоинства

  • Стабильность выходного напряжения при работе от батареи.
  • Высокая нагрузочная способность, до 80% от номинала.
  • Грамотно работающая схема зарядки батареи.

Недостатки
  • Отсутствие работающего программного обеспечения.
  • Некорректная настройка AVR в области высокого напряжения.
  • Неоднозначность с гарантийным сроком на батарею.
  • Низкое качество пайки отдельных элементов.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

ИБП Lighthouse Base 800 предоставлен компанией Lighthouse
