Обзор ИБП N-power Smart-Vision Prime 825


На тестирование в нашу лабораторию поступил ИБП совместной российско-итальянской фирмы Эн-Пауэр (N-power). Компания учреждена в 2001 году по инициативе финансовой группы B. F. Stanley. Фирма специализируется на производстве источников бесперебойного питания постоянного и переменного напряжения, статических инверторов и многомодульных выпрямителей, промышленных стабилизаторов напряжения, дизель-генераторных установок, а также систем прецизионного кондиционирования микроклимата. В России компания имеет представительство в Москве и Нижнем Новгороде. Пять заводов компании размещены в Италии, один в Китае и один в России (Оренбург). Что сулит нам продукция относительно нового бренда? Попробуем найти ответ, детально исследуя героя этой статьи.

Описание

Компания N-power разделяет ИБП малой мощности на 8 групп. Тестируемый ИБП принадлежит к новой серии Smart-Vision Prime. Производитель считает 825ую модель наиболее подходящей для "защиты от перебоев в электросети ПК или рабочей станции с большим количеством периферийных устройств ".

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
Номинальное 230 В, ±25%, 50 Гц
Выходное (при работе от батарей) напряжение, частота
230 В ±5% / 50 Гц ±0,5%
Автоматический регулятор напряжения
1 ступенька вниз / 1 ступенька вверх
Выходная мощность
825 ВА / 480 Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи 50% / 100% загрузки
5 / 2  минуты
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
Необслуживаемая герметичная свинцово-кислотная батарея. 12 В 7.2 Ач
Время зарядки батарей до уровня 90% после разряда до уровня отключения нагрузки под половинной нагрузкой.
4 часа
Индикаторы
3 разноцветных светодиода показывающие
— работа от сети
— работа от батарей
— перегрузка / неисправна батарея
Звуковая сигнализация
Редкий сигнал работы от аккумуляторов, частый сигнал исчерпания заряда батарей, возможность отключения сигнала.
Самодиагностика
Автоматическая диагностика при работе

Защита от импульсов

80 Дж (не менее 2 мс)
Защита по входу Входной предохранитель и защита от короткого замыкания
Защита от короткого замыкания по выходу
Есть
Автоматическое отключение при перегрузке
Есть
Допустимая перегрузка
  — 110% — 60 сек
— 130% — 5 сек
Защита линий передачи данных
Фильтр RJ-11
Энергосбережение Автоматическое отключение при отсутствии нагрузки
Интерфейс
USB
Мониторинг
программное обеспечение UPSmart_RUS
Размеры Ш×Д×В
202×110×275 мм
Вес
5,9 кг

Выходные разъемы

4×IEC320
Уровень акустического шума на расстоянии 1 метра от поверхности устройства
40 dBA
Условия работы
не выше 5000 метров
0–90% (без конденсации)
от 0 до +40°C

ИБП поставляется в красочно оформленной картонной коробке. Верхняя крышка коробки после вскрытия превращается в удобную ручку для переноски.

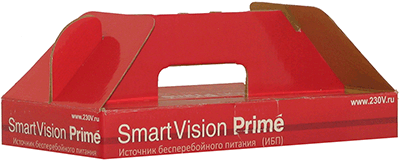

ручка коробки

Устройство надежно защищено от внешних воздействий (пакет и полиуретановые вставки). Страна изготовитель ни на ИБП, ни на коробке не указана.

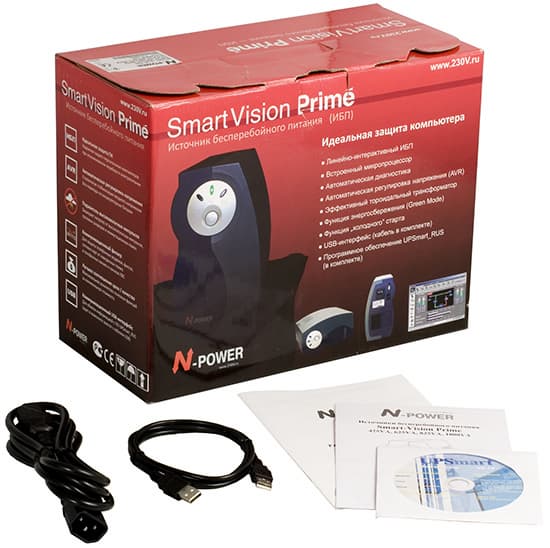

комплект

Комплект поставки включает в себя:

  • инструкция по эксплуатации
  • гарантийный талон*
  • кабель для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (USB)
  • CD с программным обеспечением UPSmart Networking v2.12**

* — Гарантийное обслуживание производится при наличии полностью и правильно заполненного гарантийного талона. Дата окончания гарантии указывается в гарантийном талоне. Единственный сервисный центр компании находится в Москве.
** — Прилагаемое ПО UPSmart Networking v2.12 предназначено для Windows, Linux и Novell.

Вся печатная продукция представлена на русском языке. Качество полиграфии среднее.

Изделие имеет оригинальный дизайн, производитель допускает горизонтальное или вертикальное расположение.

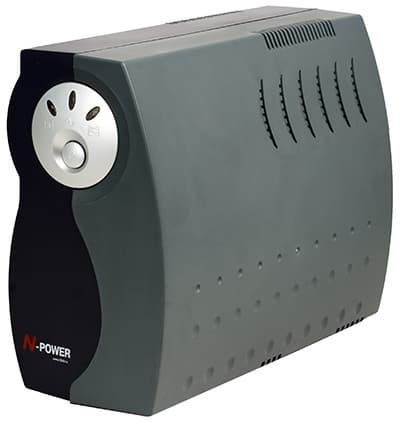

N-power Smart-Vision Prime 825

Корпус ИБП выполнен полностью из пластика и состоит из трех частей — двух боковин и задней стенки. Они соединены посредством пазов и 4 шурупов. Нижняя часть боковин имеет пластиковые выступы-ножки. Качество литья и пластика среднее, в некоторых местах наблюдался облой. Передняя панель содержит индикаторы режима работы, сверху вниз — Питание от сети (зеленый), Питание от батареи (желтый), Перегрузка / Неисправность батареи (красный). Под индикаторами находится слегка утопленная для защиты от случайного нажатия кнопка Power.

панель управления

Задняя панель содержит в верхней части — входной IEC разъем с колодкой предохранителя. USB порт для связи с компьютером. Пара гнезд RJ-11 для защиты телефонной линии.

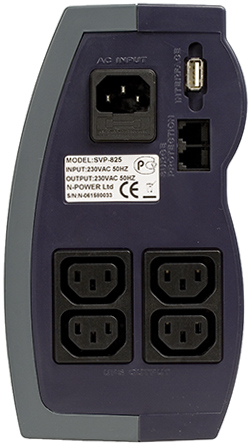

задняя панель

В нижней части имеется 4 выходных разъема IEC для подключения нагрузки.

Внутреннее устройство

В ИБП установлена батарея FP 1272 производства китайской фирмы FirstPower Technology. Её ёмкость — 7,2 Ач, рабочее напряжение 12 В.

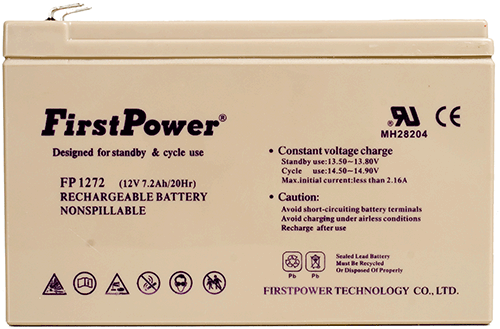

батарея FirstPower FP 1272

Следует отметить, что батарея серии FP рассчитана на режим 20 часового разряда. При ускоренном режиме разряда емкость подобных батарей существенно падает. Типичное время разряда батареи при работе в этом ИБП находится в диапазоне от 2 до 30 минут. В таком режиме емкость составит менее 3 Ач. Ресурс батареи в штатном режиме — 1200 циклов 20 часового 30% разряда. При более интенсивном разряде ресурс будет значительно меньше. Заметим, что батарея установлена на торец (на бок при горизонтальной эксплуатации), что, скорее всего, тоже скажется на её ресурсе. Для замены батареи производитель рекомендует обращаться в сервисный центр.

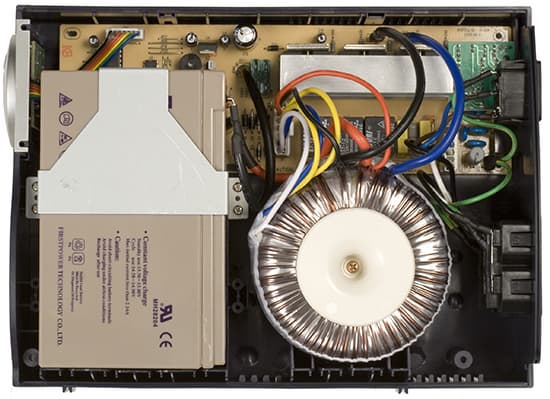

внутреннее устройство

Вся основная электроника расположена на одной однослойной печатной плате, находящейся в боковой части корпуса ИБП. Сама плата выполнена из текстолита невысокого качества, монтаж элементов на ней местами неаккуратен. Планарные элементы размещены на обратной стороне платы. Соответствие элементов принципиальной схеме подписано. Некоторые мелкие элементы не распаяны. На отдельной, дочерней платке реализован USB мост.

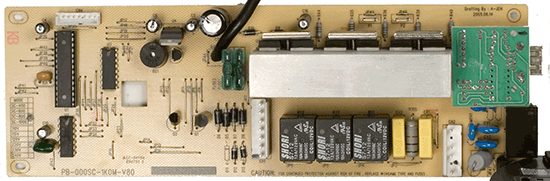

основная плата

Сетевой фильтр реализован по упрощённой RC схеме, его эффективность при подавлении помех невелика. Защита от бросков напряжения не реализована. Фильтр от бросков напряжения в телефонной линии реализован для четырёх проводов. ИБП питается от силового трансформатора по старой надежной, а главное, совершенно бесшумной схеме — выпрямитель и интегральный стабилизатор. Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле составляет 10 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 2500 ВА. Инвертор на четырёх транзисторах STP75NF75 производства STMicroelectronics формирует двухступенчатую аппроксимацию синуса. Силовые транзисторы расположены на радиаторе площадью 300 кв.см. Транзисторы изолированы от радиатора диэлектрической прокладкой и попарно прижаты винтовым прижимом. Каждый транзистор имеет мощность 300 Вт, рабочее напряжение 75 В и диапазон рабочих температур до 150°.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется тороидальный трансформатор тайваньской фирмы Powerbank Electronics Corporation. Коэффициент трансформации при понижении напряжения — 0,86, при повышении — 1,13.

В списках продукции фирмы трансформаторы не значатся, зато привлекает внимание ИБП SmartColor Series, совпадение дизайна детальное. Классический вариант OEM "брендинга".

Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает группу из четырех коротких сигналов периодичностью в 3,5 секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 1,5 секунды. Потребляемая при работе от батарей, без нагрузки мощность составила 4,8 Вт. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 6–12В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования работу AVR можно признать неудовлетворительной. ИБП завышает напряжение, оно выходит из 10% допуска. Возможно возникновение ситуации, когда при номинальном напряжении 220 В на входе ИБП, на выходе будет 251 В. Диапазон эффективной работы AVR 190—270 В. Можно рекомендовать инженерам фирмы Powerbank Electronics Corporation удлинить на 5—7 В прямой участок AVR в область низких напряжений. Подобная настройка AVR свидетельствует об отсутствии адаптации к 220 В стандарту. Для 230 В номинала AVR работает хорошо.

Переключение обмоток трансформатора AVR происходило за 0,5  мс. Это рекордный результат! Дребезг контактов реле практически отсутствует. Определенно реле на 10 А себя полностью оправдывают.

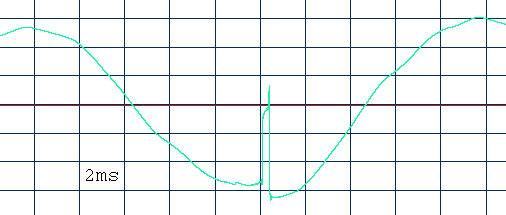

осциллограмма переключения AVR

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переход на батарейное питание занял 18 мс. Практически мы имеем потерю одного полупериода. Это может быть критичным для некоторых устройств.

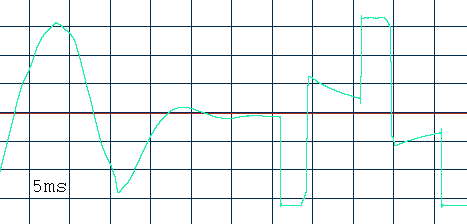

осциллограмма перехода на батарею

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 214 В.


Проценты
40%
50%
60%
80%
100%
Нагрузка
190 Вт
240 Вт
290 Вт
380 Вт
480 Вт

Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 220 В с небольшим повышением по мере разряда батареи. При полной нагрузке через 40 секунд срабатывал сигнал разряда батареи, а напряжение начинало понижаться. Сходная картина и при нагрузке 80%, но ИБП проработал чуть больше двух минут. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет не более 250 Вт. Первые минуты работы без нагрузки характеризуются немного повышенным напряжением (но всё еще укладывается в 10% допуск по ГОСТу), через минуту напряжение нормализуется до номинальных 220В с отклонением 5%.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P и FSP550-60PLN

Всего было собрано 5 вариантов конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: INET-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: INET
  3. ATI X700, БП 400 Вт с пассивным PFC: DIVX
  4. ATI X700, БП 400 Вт с пассивным PFC: 3DM5
  5. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-PFC

На диаграмме слева направо:

 INET-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Запущен Internet Explorer на главной странице сайта iXBT.com, Outlook Express каждую минуту проверял почту. Данная конфигурация имитирует простую офисную работу.

 INET — Запущен Internet Explorer на главной странице сайта iXBT.com, Outlook Express каждую минуту проверял почту. Данная конфигурация имитирует простую офисную работу.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Несмотря на легкость замены батареи, эта операция для обычного пользователя — причина обращения в сервисный центр. Для применяемой в ИБП батареи CSB HR 1234 F2 производителем рекомендован зарядный ток от 0.1 до 0.05 емкости, что составляет 900-450 mА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (480 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (240 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление 90 % заряда после глубокого разряда заняло 12 часов. Полная зарядка батареи потребовала чуть менее суток. Ток заряда в начале составил 980 mA, в течение 7 часов линейно снижаясь до 600 mA. Еще 11 часов потребовалось для достижения зарядного тока в 40 mA и напряжения 13,8 В. По истечении двух суток с начала зарядки подпитывающий ток составил 17 mA, при напряжении 13,81 В. Восстановление после интенсивного разряда на номинальной мощности 480 Вт заняло всего 4 часа. Столь малое время подзарядки батареи не заслуга работы схемы зарядки, а следствие более чем двукратного падения емкости батареи во время интенсивного разряда. По результатам измерений, работа схемы зарядки признана очень хорошей.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 480 Вт на активную нагрузку. Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

Частота переменного тока при работе от батарей составила 50,06 Гц при всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен стандартный USB тип A разъем и кабель USB A—USB A.

После автоматического определения устройств системой Windows XP, в диспетчере устройств появились следующие устройства:

новые устройства

Естественно, ИБП не поддерживает стандарт Smart Battery. Зато у вас появляется новый 32х кнопочный игровой контроллер! Жирный + за находчивость тайваньским инженерам -пристроили залежалые чипы USB моста.

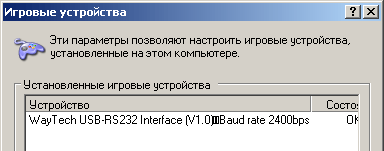

игровой контроллер

В комплекте поставляется программное обеспечение UPSmart Networking v2.12. Во время его установки необходимо ввести серийный номер, напечатанный на конверте. Установка ПО не вызвала никаких проблем.

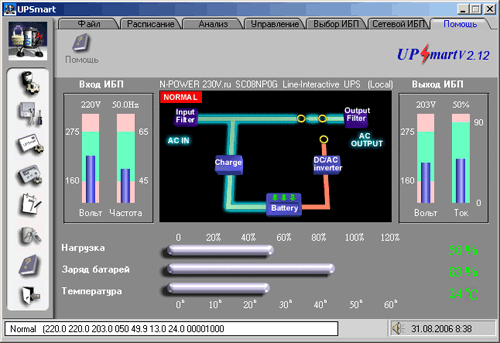

UPSmart

Через конфигуратор можно задать время работы от сигнала разряда батарей до выключения ИБП, таймауты на выключение при работе без нагрузки. Более детально эта программа рассмотрена в отдельной статье.

Вывод

Тестируемое устройство является классическим представителем нижнего ценового диапазона, выпускаемого под малоизвестным брендом. Эта, широко распространённая практика имеет много достоинств для поставщика, и только одно для покупателя — цену.

Качество ИБП в целом удовлетворительное, маломощный системный блок с 15` ЖК монитором питать он вполне может. Для коммуникационной аппаратуры с импульсными блоками питания — свитчей, роутеров и радиотелефонов, он ещё более пригоден.

Достоинства:

  • Низкий уровень шума.
  • Выходное напряжение при работе от батареи укладывается в ГОСТ.
  • Невысокое энергопотребление при работе от батареи без нагрузки.
  • Эффективная схема зарядки.

Недостатки:

  • Большое время перехода на батарейное питание.
  • Батарея с 20 часовым разрядным циклом не обеспечивает долгую работу.
  • Нет поддержки Smart Battery, USB контроллер определяется как игровой.

Средняя текущая цена (количество предложений) в московской рознице: $104(2)

ИБП N-power Smart-Vision Prime 825 предоставлен российским представительством N-Power
