Обзор ИБП Lighthouse Pro 1000


Сегодня мы познакомимся с источником бесперебойного питания линейно-интерактивного типа Lighthouse Pro 1000.

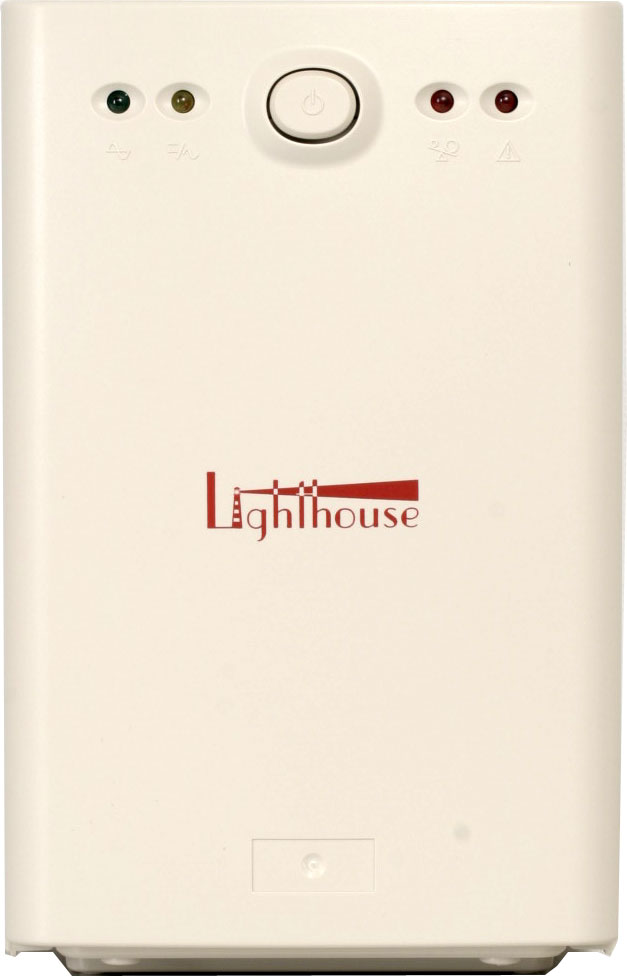

ИБП поставляется в картонной коробке, дизайн которой идентичен для всех моделей серии Pro (1000 или 1500 в данный момент).

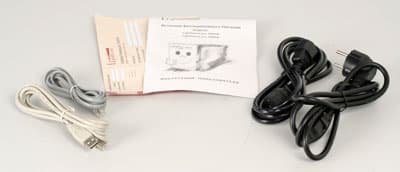

Комплект поставки включает:

  • инструкция по эксплуатации по русском языке
  • гарантийный талон
  • сетевой шнур
  • шнур для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (USB A-B)
  • телефонный двухпарный кабель (RJ-11)

Корпус ИБП выполнен полностью из пластика и состоит из шести частей — стенок, которые соединены посредством пазов. Качество литья приличное, облоя не обнаружено. Края в целом тоже хорошо обработаны, однако в задней части внизу имеется два достаточно острых угла (окончание полозьев-ножек), о которые вполне можно поцарапаться.

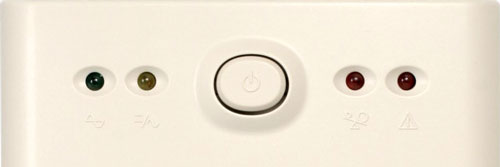

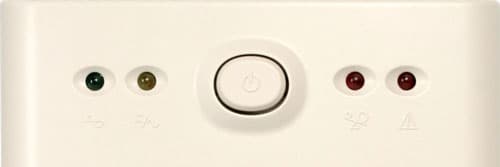

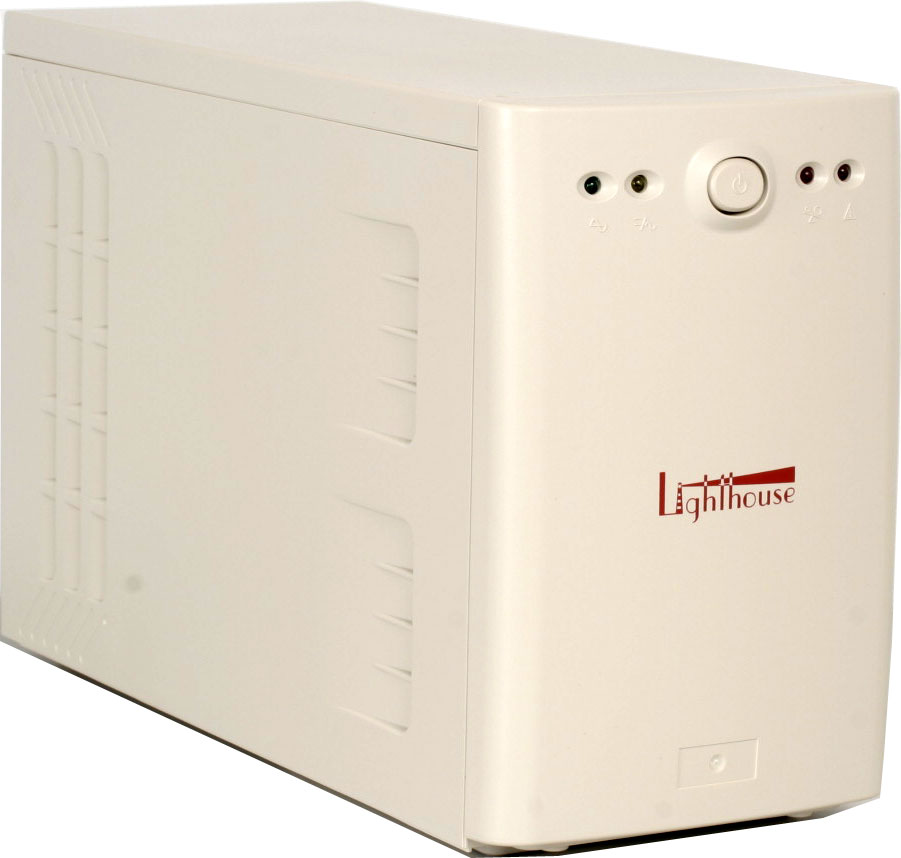

На передней панели расположены следующие индикаторы (слева направо):

  • индикатор сети (зеленый светодиод)
  • индикатор инвертора (желтый светодиод)
  • индикатор перегрузки (красный светодиод)
  • индикатор состояния батареи (красный светодиод)

Также на передней панели расположена механическая кнопка включения ИБП.

На боковых стенках размещены вентиляционные отверстия.

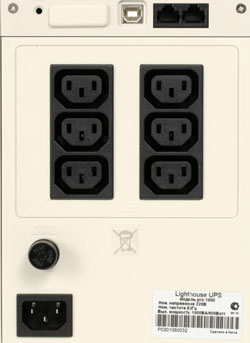

На задней панели расположены (слева направо, сверху вниз):

  • разъем для связи компьютера (USB B)
  • блок разъемов RJ-11
  • блок выходных разъемов для подключения оборудования (IEC-320)
  • разъем для подключения сетевого шнура.

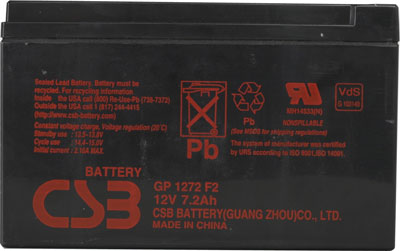

В ИБП установлены два аккумулятора производства CSB емкостью 7,2 Ач (12В), замена которых под силу любому человеку, знакомому с техникой безопасности при проведении работ в электроустановках. Из инструмента для этого понадобится только крестовая отвертка для вскрытия ИБП (четыре винта).

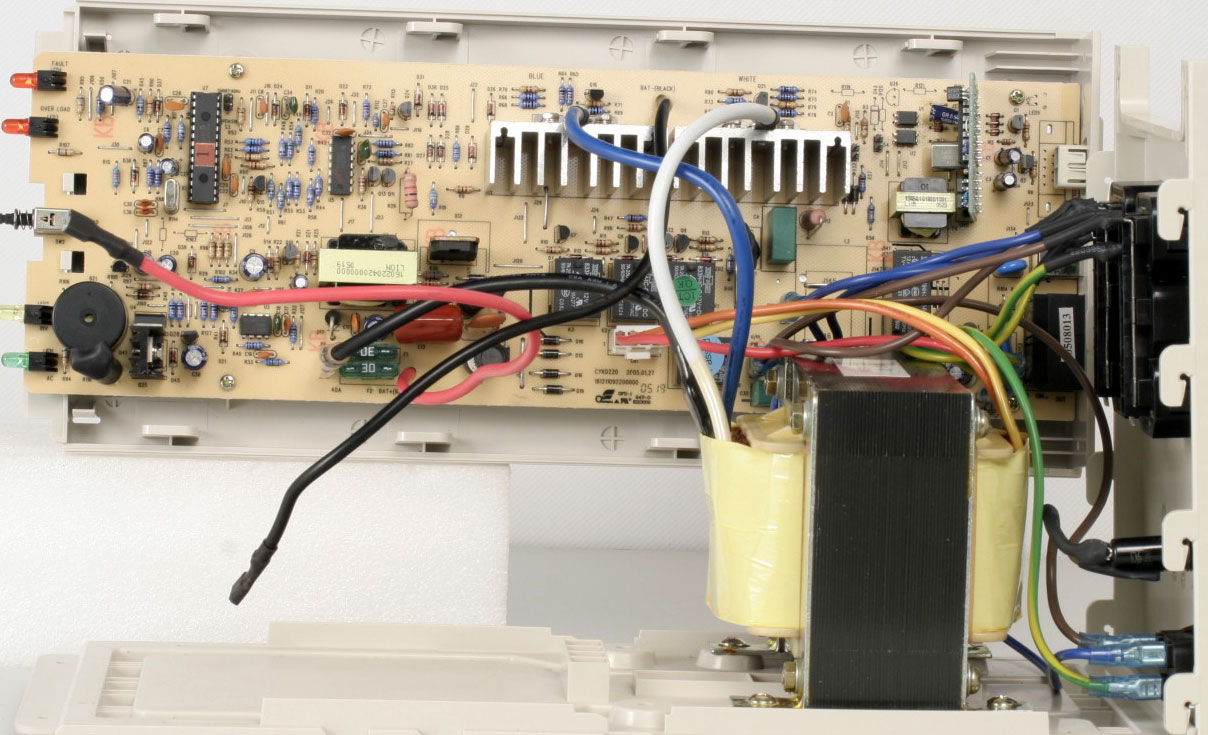

Практически вся электроника, включая инвертор, расположена на одной печатной плате, находящейся в верхней части корпуса ИБП. На плате расположены:

  • 8-ми битный микроконтроллер типа PIC16F7
  • 4-х канальный операционный усилитель типа LM324N
  • микросхема ввода-вывода (USB-контроллер) CY7C63613C
  • четыре транзистора IRF1010E, установленные попарно на два радиатора (толщина основания 3 мм, толщина ребер 1,5 мм)

Тестируемый ИБП оснащен модулем AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети).

При пропадания напряжения в питающей сети ИБП оповещает об этом пользователя посредством звукового сигнала достаточно высокой тональности (звук раздражения не вызывает) частотой примерно раз в три секунды, а при снижении заряда батарей до критического уровня частота сигнала учащается в два раза, так что даже без программного обеспечения, которое, кстати говоря, в комплекте поставки отсутствует (оно доступно на официальном сайте), можно определить момент, когда необходимо завершить работу системы.

При подключении USB кабеля встроенными средствами Windows XP SP2 ИБП не определяется, поэтому для корректного взаимодействия на программном уровне необходимо установить управляющий софт для данной модели ИБП. Описанию программного обеспечения для серии Lighthouse Pro, к которой относится и тестируемая модель будет посвящена отдельная статья, а пока продолжим обзор самого ИБП…

Тестирование

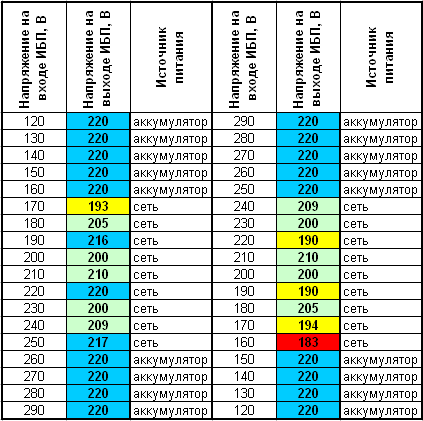

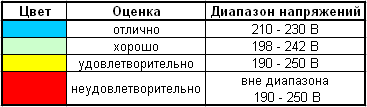

В первой части тестирования на вход ИБП подается напряжение в диапазоне 120-290 В в двух направлениях — от 120 до 290 и от 290 до 120 вольт, фиксация показаний приборов осуществляется через каждые десять вольт измениния напряжения на входе ИБП. Соответственно можно наблюдать значения напряжений на выходе ИБП и сделать вывод насколько данное устройство выполняет свою основную функцию, то есть обеспечивает подключенные к нему приборы электропитанием с параметрами необходимыми для их беспроблемной работы. В качестве нагрузки к ИБП подключается магазин резисторов общим сопротивлением 216 Ом (потребляемая мощность, при питающем напряжении 220 В, около 200 Вт).



Первый из замеченных недостатков относится к функционированию AVR — слишком рано включается понижающая ступень, если быть точным, то при 226 В при повышении напряжении и слишком поздно отключается, при понижении 216 В на входе ИБП. В следствии чего можно наблюдать оригинальную картину, когда напряжение в сети номинальное, можно даже сказать референсное — 220 В, а на выходе ИБП сильно пониженное — 190 В.

Второй замеченный недостаток — раннее переключение питания нагрузки от аккумуляторов на питание от сети при повышении напряжения и поздний переход с питания от сети на питание от аккумуляторов при понижении напряжения.

Второй этап тестирования заключается в определении максимального времени работы от батарей при фоновой работе, воспроизведении видео, а также во время игры.

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot XBLK, 2 два модуля по 512 Мб
  • Видеокарта Gigabyte GV-N66256DP
  • Жесткий диск WD 2500JD
  • Блок питания iPower 300

Далее в таблице приводится мощность потребляемая системным блоком и ЭЛТ монитором Samsung 17"? а также время, которое проработала данная рабочая станция от ИБП с полностью заряженными аккумуляторами.

Тип задачи Активная мощность, Вт Полная мощность, ВА Время работы, мин.
Работа в фоне 140 160 35
Воспроизведение видео 190 220 32
Игра FarCry 225 243 19

Время зарядки батарей 2ч. 20мин.
Потребляемая мощность при зарядке батарей 57ВА (42Вт)

В следующей части тестирования выясним реакцию ИБП и потребителя, подключенному к нему в двух ситуациях — при внезапном пропадании напряжения в электросети и при отсутствии его вообще ("холодный старт"). В качестве потребителей у нас выступят:

  • магазин резисторов сопротивлением 216 Ом
  • тестовая система с БП iPower 300
  • тестовая система с БП FSP 550-60PLN, оснащенным активным PFC с автовольтажем

Действие магазин резисторов БП iPower 300 БП FSP 550-60PLN
Отключение напряжения продолжает работу продолжает работу продолжает работу
Попытка включения нагрузки при отсутствии напряжения в электросети включается питание от аккумуляторов включается питание от аккумуляторов включается питание от аккумуляторов

Форма выходного сигнала (напряжения) при питании от батарей представляет собой ступенчатую апроксимацию синусоиды с несильным искажением и заметными выбросами. В случае питания от сети, ИБП форму выходного сигнала не корректирует.

При питании от сети какой-либо заметный шум (исследование проводилось в тихой комнате) ИБП не производит, при питании от батарей шум заметен, по спектру от напоминает высокочастотное гудение — не особо приятное, но и не раздражающее, в принципе, этот тип шума можно назвать утомительным.

Итоги

Создателям данной модели ИБП есть что дорабатывать. Недостатки имеются в алгоритме работы автоматического регулятора напряжения, а также не очень удачно выбран момент перехода на питание от батарей. Еще один недостаток — отсутствие поддержки Windows XP SP2 по умолчанию. В остальном тестируемый экземпляр ИБП Lighthouse Pro 1000 проявил себя только с хорошей стороны.
