Обзор ИБП IPPON Smart Winner 1500

Снова в нашей лаборатории ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В страны СНГ ИБП данной марки поставляет компания MERLION. Описание

ИБП IPPON делятся на 5 групп. Тестируемый ИБП принадлежит к серии Smart Winner. Это офисная серия, допускает монтаж в 19' стойку, имеет поддержку SNMP. В серии представлены ИБП мощностью 1500, 2000 и 3000 ВА.

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
0–300 В, 50 Гц ±5 Гц
Нижний порог перехода на батарею
154 / 161 / 168 В ±4%
Верхний порог перехода на батарею
264 / 276 / 288 В ±4%
Выходное (при работе от батарей) напряжение, частота
220 / 230 / 240 В ±4% 50 Гц ±0,1 Гц
Перегрузка при работе от сети
110% на 3 минуты, 150% на 0,1 сек
Перегрузка при работе от батареи
110% на 30 сек, 150% на 0,05 сек
Автоматический регулятор напряжения
1 повышающая ступень и 1 понижающая
Выходная мощность
1500 ВА / 1050 Ватт
Форма выходного сигнала
Чистая синусоида
Время переключения на батарею
2—6 мс, 13 для режима "Генератор"
Время работы от батареи
5 минут при полной нагрузке
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
Необслуживаемая герметичная свинцово-кислотная батарея, 48 В, четыре аккумулятора 12 В 9 Ач.
Время зарядки батарей до уровня 90% после полного разряда
3 часа
Индикаторы
26 светодиодов
Звуковая сигнализация
"Батареи разрядились", "Перегрузка", "Замена батареи", "ИБП поврежден".
Самодиагностика
Автоматическая диагностика при работе

Защита от импульсов

250 Дж
Защита по входу Входной автоматический предохранитель электронная защита от короткого замыкания и перегрузки.
Защита от короткого замыкания по выходу
Есть
Автоматическое отключение при перегрузке
Есть
Защита компьютерной сети и телефонии
Фильтр RJ-45
ЭнергосбережениеАвтоматическое отключение при мощности нагрузки менее 25 Вт
Интерфейс
RS-232, USB, SNMP (опция)
Мониторинг
программное обеспечение WinPower2004
Размеры ИБП Ш×Д×В
217×86×413 мм
Вес ИБП
6,5 кг
Размеры дополнительного комплекта батарей Ш×Д×В
217×86×413 мм
Вес
12 кг

Выходные разъемы

6×IEC320
Уровень шума
<45 Дб
Условия работы
0–90% (без конденсата)
от 0 до +40°C

ИБП поставляется в большой картонной коробке. Полиграфия выдержана в строгих фирменных цветах. Вырезы под ручки отсутствуют, что для такого большого и тяжелого изделия недопустимо.

коробка IPPON Smart Winner 1500

Внутри этой большой и тяжелой коробки… находятся две коробки меньшего размера!

внутренние коробки IPPON Smart Winner 1500

Полиграфия проще, трехцветная. И не упоминается об IPPON. Предположительно, это оригинальная упаковка производителя ИБП. В коробках находятся: сам ИБП и батарейный блок к нему. Устройство надежно защищено от внешних воздействий (пакет и полиуретановые вставки). Страна изготовитель ни на ИБП, ни на коробке не указана.

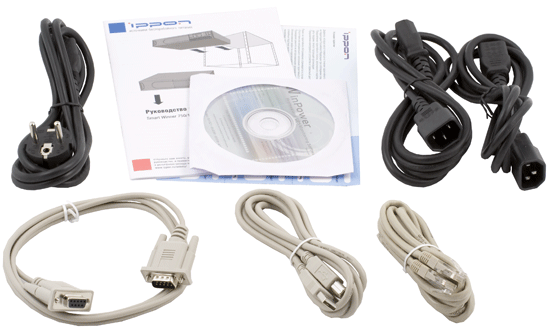

комплект поставки IPPON Smart Winner 1500

Комплект поставки включает в себя:

  • руководство пользователя на русском языке*
  • гарантийный талон на русском языке*
  • кабель для включения в электросеть
  • два кабеля для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (RS-232)
  • интерфейсный кабель для связи с ПК (USB A-B)
  • кабель RJ-45
  • CD с программным обеспечением WinPower2004

* — В руководстве пользователя дан список из 77 авторизированных сервисных центров в 48 городах СНГ. Гарантия на устройство составляет 24 месяца со дня продажи, но не более 30 месяцев со дня производства.

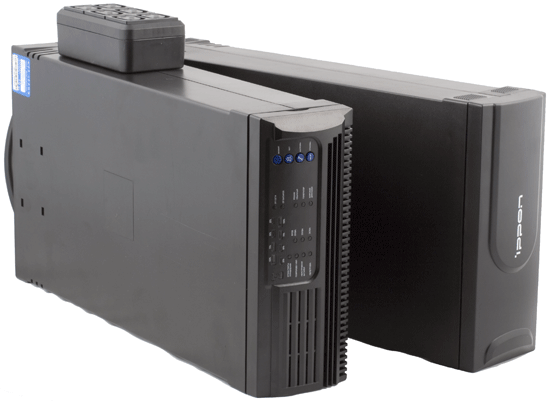

Дизайн изделия строг и функционален. Два основных блока (ИБП и батарея), плюс выносной блок розеток выполнены в черном цвете.

внешний вид IPPON Smart Winner 1500

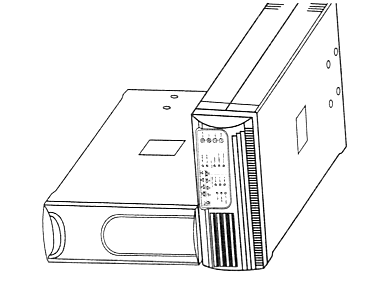

Гибкое соединение блоков позволяет комбинировать его размещение исходя из ваших потребностей. Возможна горизонтальная и вертикальная установка.

варианты установки IPPON Smart Winner 1500

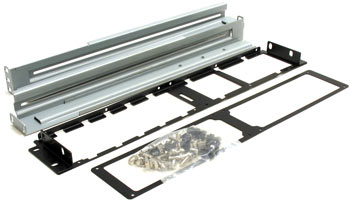

Для монтажа ИБП в 19" стойку потребуется отдельно приобрести установочный комплект.

стоичный крепежный комплект IPPON Smart Winner 1500

На передней панели ИБП расположены органы управления и индикаторы.

передняя панель IPPON Smart Winner 1500

Управление достаточно удобное, но не интуитивно понятное. С передней панели можно выставить требуемое выходное напряжение и режим работы AVR.

IPPON Smart Winner 1500 вид сзади

Задняя панель батарейного блока имеет разъемы для подключения дополнительного батарейного блока (допускается до четырех дополнительных блоков), шнур с вилкой для включения в ИБП.

блок подключения нагрузки

На задней панели батарейного блока имеются защелки для крепления выносного блока силовых розеток.

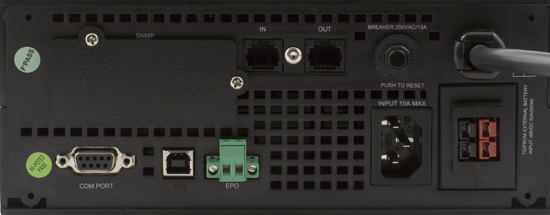

На задней панели ИБП, сверху слева направо находятся — заглушка для установки сетевого SNMP-адаптера (адаптер приобретается отдельно), гнезда RJ-45 для защиты компьютерной сети, автоматический предохранитель на 13 А, выходной кабель к выносному блоку разъемов подключения нагрузки.

задняя панель IPPON Smart Winner 1500

Снизу слева направо — порт RS-232, USB type B, выход управления EPO, входной сетевой разъём, разъём для включения батарейного блока.Внутреннее устройство

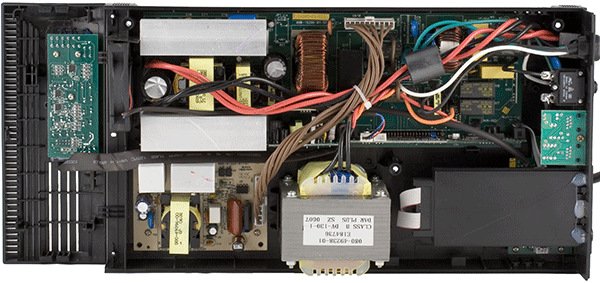

ИБП выполнен в блочном многоплатном дизайне. Основная, двухслойная, плата несёт на себе еще четыре маленькие двухсторонние платки. Плата содержит инвертор, блок коммутации (применены реле на 16 А), полный сетевой LC фильтр, микропроцессорное управление. Инвертор выполнен на элементной базе STMicroelectronics и FAIRCHILD semiconductor. Он формирует синусоидальный выходной сигнал. Силовые элементы расположены на двух радиаторах общей площадью 550 кв.см. Способ крепления — через термопрокладку, пластиковую изолирующую шайбу.  Силовые элементы прижаты винтами. Способ известен своей критичностью к перегреву, но в данном случае можно не опасаться — радиаторы продуваются вентилятором AFB0112HHB производства DELTA ELECTRONICS.

устройство IPPON Smart Winner 1500

На переднюю панель вынесена плата индикации и управления. В правой части ИБП расположен импульсный блок питания, трансформатор AVR, блок связи с ПК и отсек для установки сетевого SNMP адаптера. На задней стенке закреплена плата защиты компьютерной сети и телефонии.

блок защиты компьютерной сети и телефонии IPPON Smart Winner 1500

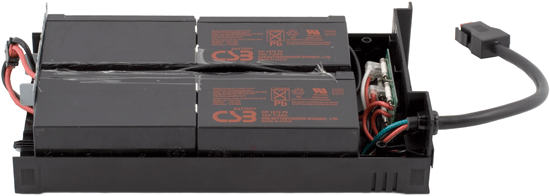

Батарейный блок выполнен по похожей схеме — две боковинки скрепленные саморезами, задняя и передняя панель. У задней стенки расположена плата одноразовых предохранителей.

устройство дополнительного батарейного блока IPPON Smart Winner 1500

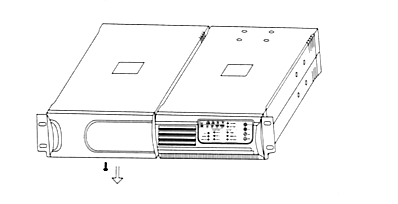

Процедура замены батареи проста, описана в инструкции. Для замены батареи требуется отвернуть винтик, крепящий переднюю панель, снять переднюю панель, отсоединить разъём и вынуть батарею. Для удобства извлечения к батарее приклеен "язычок".

замена батарей в IPPON Smart Winner 1500

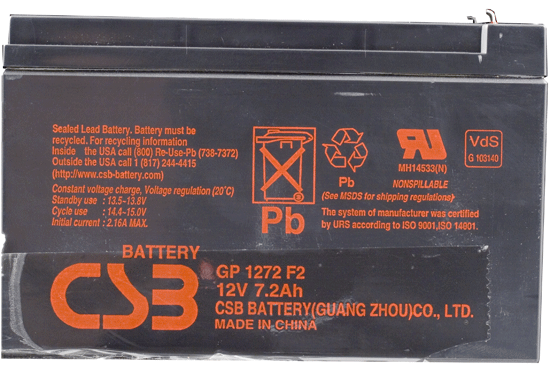

В батарейном блоке установлена батарея из четырех аккумуляторов CSB 1272 F2 производства тайваньской компании CSB. Его ёмкость — 7,2 Ач, рабочее напряжение — 12 В.

аккумулятор IPPON Smart Winner 1500

Производителем предусмотрено подключение к ИБП до четырех дополнительных батарейных блоков. В нижеприведенной таблице указано расчетное время работы ИБП для разного количества дополнительных батарей.

Время работы при нагрузке, минуты
250 Вт
500 Вт
750 Вт
1000 Вт
IPPON Smart Winner 1500
48
17
8
5
с одной дополнительной батареей
110
48
26
17
с двумя дополнительными батареями
180
84
48
30
с тремя дополнительными батареями
240
110
70
48
с четырьмя дополнительными батареями
300
150
90
60

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, на 15% при понижении напряжения, и на 14% — при повышении. Тестирование

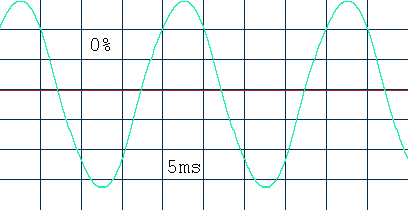

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в 4 секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в одну секунду. Потребляемая при работе от батарей, без нагрузки мощность составила 14 Вт. Это неплохой показатель для ИБП с синусоидальным сигналом. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.

осциллограмма выходного сигнала IPPON Smart Winner 1500

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7—14В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать хорошей. ИБП обеспечивает стабилизацию в пределах -7% +8%, это полностью укладывается в требования ГОСТ 13109-97. Диапазон эффективной работы в обычном режиме AVR 185—250 В, и 160—250 В в режиме широкого диапазона выходных напряжений, выходное напряжение в этом режиме находится в диапазоне 175—237 В. Мы можем рекомендовать производителю уменьшить гистерезис и позже переходить на батарею при повышенном напряжении.

Переключение обмоток трансформатора AVR происходило за 3 мс. Процесс хорошо виден на осциллограмме.

осциллограмма срабатывания AVR IPPON Smart Winner 1500

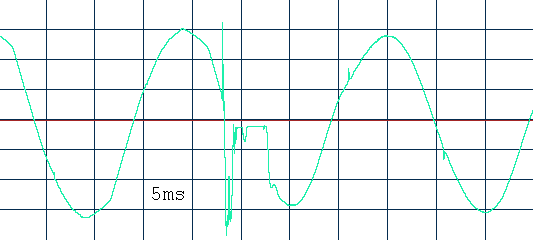

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс.

осциллограмма перехода на батарею IPPON Smart Winner 1500

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 227 В.


Проценты
1%
40%
50%
60%
80%
100%
Нагрузка
10 Вт
420 Вт
520 Вт
630 Вт
840 Вт
1050 Вт

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 226–228 В в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура воздуха, выходящего из вентиляционных отверстий, при работе на полную нагрузку была зафиксирована на уровне 37°C. Сигнал разряда батарей срабатывал за 70–110 секунд до выключения.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P и FSP550-60PLN

Всего было собрано 5 вариантов конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: IDLE-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: IDLE
  3. ATI X700, БП 400 Вт с пассивным PFC: DIVX
  4. ATI X700, БП 400 Вт с пассивным PFC: 3DM5
  5. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-PFC

На диаграмме слева направо:

 IDLE-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 IDLE — Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемых в ИБП батарей производителем рекомендован максимальный зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (1050 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (520 Вт). ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90% заряда после глубокого разряда потребовалось всего 4 часа. Зарядка батареи происходит в две стадии. Сначала заряд производится постоянным током 3200 мА, по достижении зарядного напряжения 55,8 В (13,95 В на аккумулятор) заряд начинает идти в режиме постоянного напряжения 53,8 В (13,45 В на аккумулятор). Такая схема зарядки, эффективна, она оправданна при наличии дополнительных батарейных блоков (ток зарядки в случае двух дополнительных блоков, составит типичные 1100 мА). В случае единственного батарейного блока налицо превышение спецификаций изготовителя аккумуляторов. По результатам измерений, работа схемы зарядки признана удовлетворительной.

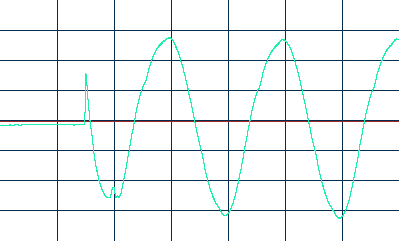

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 1050 Вт на активную нагрузку.

холодный старт IPPON Smart Winner 1500

Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

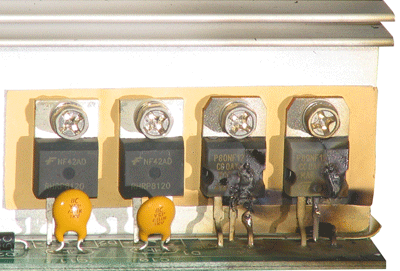

К сожалению, уже в конце тестирования, при попытке "холодного" старта с нагрузкой 1050 Вт, ИБП вышел из строя. Вскрытие показало разрушение двух STP80NF12, силовых транзисторов инвертора.

Частота переменного тока при работе от батарей составила 50 Гц во всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9 контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. Для устройства такого класса это непростительно. После подключения ИБП по USB в диспетчере устройств появились HID устройства.

IPPON Smart Winner 1500 в диспетчере устройств

Связь с ИБП возможна с помощью прилагаемого софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП определялся и выдавал показания корректно. Вывод

Тестируемое устройство является характерным примером промышленного ИБП. Широкие возможности размещения, в том числе в 19' стойку. Уникальная возможность наращивания времени работы дополнительными батарейными блоками, замечу, что на момент выхода статьи, цена батарейного блока была равна цене комплекта входящих в него аккумуляторов. Возможность установки платы для SNMP мониторинга по локальной сети (к сожалению, на момент выхода статьи в продаже эти платы отсутствовали). Возможность работы, совместно с резервным генератором. Выход на управление внешней нагрузкой (АОП) может быть использован для:

  • Отключения некритичных потребителей.
  • Включения аварийного освещения.
  • Запуска резервного генератора.

Есть у изделия и существенные недостатки, особенно заметные при SOHO использовании. Высокий шум вентилятора, который работает не только при батарейном питании, но и при работе AVR, и во время подзарядки батарей. Отсутствие фильтра от пыли. Едкий запах пластика, который выделялся две недели во время тестирования.

ИБП можно рекомендовать для использования совместно с телекоммуникационным и серверным оборудованием, установленным в специально выделенном для этого помещении.

Достоинства:
  • Стабильность выходного напряжения во всех режимах.
  • Утилитарный дизайн.
  • Полный комплект кабелей.
  • Возможность увеличить время работы дополнительными батареями.
  • Возможность монтажа в 19' стойку.
  • Возможность SNMP мониторинга.
  • 2 года гарантии на изделие, включая батарею.
Недостатки:
  • Шум вентилятора в течение почти всего времени работы.
  • Нет поддержки Smart Battery.
  • Заряд батареи большим током.
  • Едкий запах пластмассы в первые недели использования.
  • Неудобная для транспортировки упаковка.

Средняя текущая цена (количество предложений) в московской рознице: $295(94)

ИБП IPPON Smart Winner 1500 предоставлен компанией MERLION.



12 марта 2007 Г.
