Обзор ИБП IPPON Smart Winner 1000


Сегодня мы в очередной раз тестируем ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ ИБП данной марки поставляет компания MERLION.

Описание

ИБП IPPON делятся на шесть групп. Тестируемый ИБП принадлежит к серии Smart Winner. В серии представлены ИБП мощностью 750, 1000, 1500, 2000 и 3000 ВА. В отличие от старших моделей, в ИБП 750/1000 ВА отсутствует возможность подключения внешнего батарейного блока, нет возможности установки SNMP-адаптера. В остальном их характеристики практически идентичны.

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота 0–300 В, 50 Гц ±5 Гц
Нижний порог перехода на батарею 154 / 161 / 168 В ±4%
Верхний порог перехода на батарею 264 / 276 / 288 В ±4%
Выходное (при работе от батарей) напряжение, частота
220 / 230 / 240 В ±4% 50 Гц ±0,1 Гц
Перегрузка при работе от сети 110% на 3 минуты, 150% на 0,1 сек
Перегрузка при работе от батареи 110% на 30 сек, 150% на 0,05 сек
Автоматический регулятор напряжения 1 повышающая ступень и 1 понижающая
Выходная мощность 1000 ВА / 700 Ватт
Форма выходного сигнала Чистая синусоида
Время переключения на батарею 2—6 мс, 13 для режима "Генератор"
Время работы от батареи 5 минут при полной нагрузке
Функция запуска оборудования без подключения к электросети Есть
Тип, напряжение и емкость батареи Необслуживаемая герметичная свинцово-кислотная батарея, 24 В, два аккумулятора 12 В 9 Ач
Время зарядки батарей до уровня 90% после полного разряда
3 часа
Индикаторы 26 светодиодов
Звуковая сигнализация "Батареи разрядились", "Перегрузка", "Замена батареи", "ИБП поврежден".
Самодиагностика Автоматическая диагностика при работе

Защита от импульсов

230 Дж
Защита по входу Входной автоматический предохранитель электронная защита от короткого замыкания и перегрузки.
Защита от короткого замыкания по выходу Есть
Автоматическое отключение при перегрузке Есть
Защита компьютерной сети и телефонии Фильтр RJ-45
Энергосбережение Автоматическое отключение при мощности нагрузки менее 25 Вт
Интерфейс RS-232, USB
Мониторинг программное обеспечение WinPower2004
Размеры ИБП Ш×Д×В 235×86×383 мм
Вес ИБП 9,6 Кг
Выходные разъемы 6×IEC320
Уровень шума <45 Дб
Условия работы
0—90% (без конденсата)
от 0 до +40°C

ИБП поставляется в большой картонной коробке. Полиграфия выдержана в строгих фирменных цветах. Вырезы под ручки отсутствуют, что не прибавляет удобства при транспортировке.

коробка IPPON Smart Winner 1000

Устройство надежно защищено от внешних воздействий (пакет и полиуретановые вставки). Страна изготовитель ни на ИБП, ни на коробке не указана.

комплект IPPON Smart Winner 1000

Комплект поставки содержит:

  • руководство пользователя на русском языке*
  • гарантийный талон на русском языке*
  • кабель для включения в электросеть
  • два кабеля для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (RS-232)
  • интерфейсный кабель для связи с ПК (USB A-B)
  • кабель RJ-45
  • CD с программным обеспечением WinPower2004

* — В руководстве пользователя дан список из 77 авторизированных сервисных центров в 48 городах СНГ. Гарантия на устройство составляет 24 месяца со дня продажи, но не более чем 30 месяцев со дня производства.

Дизайн изделия строг и функционален. В отличие от старших моделей блочной конструкции, серия 750/1000 выполнена в форм-факторе моноблока. ИБП рассчитан на горизонтальную или вертикальную установку. Для вертикальной установки имеются резиновые ножки.

общий вид IPPON Smart Winner 1000

Для монтажа ИБП в 19" стойку, потребуется приобрести установочный комплект.

rackmount kit IPPON Smart Winner 1000

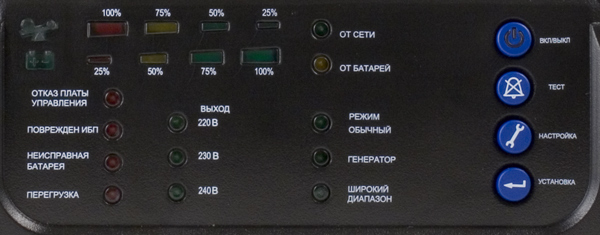

На передней панели ИБП расположены органы управления и индикаторы.

передняя панель IPPON Smart Winner 1000

Управление достаточно удобное, но не интуитивно понятное. С передней панели можно выставить требуемое выходное напряжение и режим работы AVR.

задняя панель IPPON Smart Winner 1000

На задней панели ИБП, слева находятся — гнезда RJ-45 для защиты компьютерной сети, порт RS-232 и USB. Входной разъем питания с колодкой плавкого предохранителя размещен по центру. В правой части находятся шесть розеток IEC320.

Внутреннее устройство

ИБП выполнен в компактном, блочном, многоплатном дизайне. Основная двухслойная плата несёт на себе еще четыре маленькие двухсторонние платки. Плата содержит инвертор и микропроцессорное управление. Инвертор выполнен по высокочастотной схеме, применены транзисторы IRF 740 и IRF 8010 производства International Rectifier. Он формирует синусоидальный выходной сигнал. Силовые элементы расположены на четырех радиаторах общей площадью около 350 кв.см. Способ крепления — через термопрокладку, пластиковую изолирующую шайбу и прижаты винтами. Способ известен своей критичностью к перегреву, но в данном случае можно не опасаться — радиаторы продуваются вентилятором KDE1207PHV1-A производства SUNON. Вентилятор изготовлен по последнему слову техники, технология MagLev — магнитная левитация ротора, обещает нам долгую и бесшумную работу вентилятора. Увы, вентилятор в этом ИБП ощутимо завывал во всех режимах работы. При нагрузке свыше 75% скорость вентилятора увеличивается.

устройство IPPON Smart Winner 1000

На переднюю панель вынесена плата индикации и управления. На задней стенке закреплена плата защиты компьютерной сети и телефонии, полноценная защита реализована для трех пар. Под ней находится интерфейсная плата RS-232 и USB. На верхней половинке корпуса размещена плата сетевого фильтра и коммутации. Сетевой фильтр выполнен по полноценной LC схеме, плюс еще на всех сетевых проводах размещены ферритовые кольца. Для коммутации используются реле на 10 А.

В ИБП применяется батарея из двух аккумуляторов CSB HR 1234 F2 производства тайваньской компании CSB. Его ёмкость — 9 Ач, рабочее напряжение — 12 В. Аккумуляторы соединены последовательно, напряжение батареи 24 В.

батарея IPPON Smart Winner 1000

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, на 15% при понижении напряжения, и на 14% — при повышении.

Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в четыре секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в одну секунду. Потребляемая при работе от батарей, без нагрузки мощность составила 23 Вт. Это много, даже для ИБП с синусоидальным сигналом. Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограмме.

осциллограмма выходного сигнала IPPON Smart Winner 1000

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7—12В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать хорошей. ИБП обеспечивает стабилизацию в пределах -10% +8%, это полностью укладывается в требования ГОСТ 13109-97. Диапазон эффективной работы в обычном режиме AVR 185—260 В, и 165—260 В в режиме широкого диапазона выходных напряжений, при этом выходное напряжение находится в диапазоне 175—237 В.

Переключение обмоток трансформатора AVR происходило за 3 мс. Процесс хорошо виден на осциллограмме.

осциллограмма переключения AVR IPPON Smart Winner 1000

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 6 мс.

переход на батарейное питание IPPON Smart Winner 1000

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 227 В.


Проценты
1%
40%
50%
60%
80%
100%
Нагрузка 10 Вт 280 Вт 350 Вт 420 Вт 560 Вт 700 Вт

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 222—227 В, в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура воздуха, выходящего из вентиляционных отверстий, при работе на полную нагрузку была зафиксирована на уровне 34° по шкале Цельсия. Сигнал разряда батарей срабатывал за 50—160 секунд до выключения.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор AMD Sempron 3000+ BOX
Системная плата Foxconn 761GXK8MC-S
Память 512MB Corsair DDR400 VS512MB400
Видеоадаптер SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск ST360020A
Монитор 15" Viewsonic G655
Блок питания FSP400-50THN-P и FSP550-60PLN

Всего было собрано пять вариантов конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
  3. ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
  4. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD фильма Шрек (1280/720/24/1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

DIVX-ATI — Воспроизведение с жесткого диска HD фильма Шрек (1280/720/24/1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17–25%.

 3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024?768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024?768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемых в ИБП батарей производителем рекомендован максимальный зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (700 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (350 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90% заряда после глубокого разряда, потребовалось всего четыре часа. Зарядка батареи происходит в две стадии. Сначала заряд производится постоянным током 800 мА, по достижении зарядного напряжения 27,9 В (13,95 В на аккумулятор) заряд начинает идти в режиме постоянного напряжения 27,3 В (13,65 В на аккумулятор). Такая схема зарядки эффективна, как с точки зрения скорости зарядки, так и с целью продления срока служба батареи. По результатам измерений, работа схемы зарядки признана отличной.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке, без подключения к сети. ИБП включился при полной номинальной нагрузке 700 Вт на активную нагрузку. Для проверки совместимости с блоками питания имеющими активный PFC и широкий диапазон входных напряжений, ИБП был подключен к компьютеру с блоком питания FSP550-60PLN оснащенный активным PFC и имеющий диапазон входных напряжений 100—240 В. Никаких проблем при совместной работе не возникло.

холодный старт IPPON Smart Winner 1000

Частота переменного тока при работе от батарей составила 50 Гц при всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9-ти контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. Для устройства такого класса это непростительно. После подключения ИБП по USB, в диспетчере устройств появились HID-устройства.

IPPON Smart Winner 1000 в менеджере устройств

Связь с ИБП возможна с помощью идущего в комплекте софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях проблем не наблюдалось, ИБП определялся и выдавал показания корректно.

Вывод

Тестируемое устройство является современным высококачественным ИБП. Широкие возможности размещения, в том числе в 19" стойку.

Существенным недостатком изделия, особенно неприятным при домашнем использовании, является завывающий шум вентилятора, который работает, не выключаясь, во всех режимах работы ИБП.

ИБП можно рекомендовать для офисного использования. Домашнее использование ограничивает только вентилятор. Впрочем, умельцы могут его отключить или поменять на более тихий…

Достоинства:
  • Стабильность выходного напряжения во всех режимах
  • Утилитарный дизайн и современная схемотехника
  • Полный комплект кабелей
  • Возможность монтажа в 19" стойку
  • 2 года гарантии на изделие, включая батарею
Недостатки:
  • Шум вентилятора в течение всего времени работы
  • Нет поддержки Smart Battery
  • Неудобная для транспортировки упаковка

Средняя текущая цена (количество предложений) в московской рознице: $219(97)



ИБП IPPON Smart Winner 1000 предоставлен компанией MERLION.
