Обзор ИБП POWERCOM WOW-500U

Сегодня в нашей лаборатории тестируется ИБП производства фирмы POWERCOM. Компания основана в 1987 году и специализируется на системах бесперебойного электроснабжения. Имеется производство на Тайване, в Китае, в США и Германии. Оборот компании превышает 130 миллионов USD. В России компания ведет свою деятельность с 1997 года, и имеет значительную долю на рынке источников бесперебойного питания.Описание

Тестируемый ИБП предназначен для защиты персональных компьютеров, бытовой аудио и видео техники, коммутационной техники, POS-терминалов, от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижения, повышения и полного исчезновения напряжения в электросети. Производитель позиционирует этот продукт для домашнего использования.

Производителем заявлены следующие характеристики изделия:

Входное напряжение, частота без перехода на батарею
165 В-275 В
50 Гц ±10 Гц
Выходное напряжение, частота при батарейном питании
209-231 В
50 Гц ±0,3 Гц
Выходная мощность
500 ВА / 250 Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время переключения на батарею
2-4 мс
Время автономной работы от батареи
14-16 минут для офисного компьютера с 15" LCD монитором
Тип, напряжение и емкость батареи
необслуживаемая, герметичная, свинцово-кислотная, 12 В
Время зарядки батареи
6 часов
Индикаторы
Светодиоды отображают:
  • наличие и сетевого напряжения
  • работу от батарей
  • перегрузку
  • необходимость замены батареи
Защита от перегрузок
при работе от батареи
Автоматическое отключение ИБП при перегрузке:
120% — за 10 секунд
130% — за 3 секунды

Защита от перегрузок
при работе от сети

автоматический предохранитель на входе
Защита
Подавление всплесков напряжения до 600 Дж, защита тел/модема, компьютерной сети.
Интерфейс
USB
Мониторинг
программное обеспечение поддерживает Windows NT/2000/XP/Vista,
а также Linux и Novell и MacOS
Размеры ШxДxВ
110x330x82 мм
Вес
2,58 кг

Выходные разъемы

2 Euro батарейного питания
и 1 Euro сетевого фильтра, все выходные разъемы оборудованы защитой от детей

Условия работы

0-95% (без конденсата)
от 0 до + 40°C
до 3500 метров над уровнем моря, без уменьшения мощности

ИБП поставляется в небольшой картонной коробке, размером 44x14x19 см. Полиграфия на коробке выполнена качественно, изделие защищено от повреждений пенопластовыми вставками и упаковано в полиэтиленовый пакет. На коробке указана страна изготовитель — Китай. К сожалению, конструкция коробки не предусматривает ручек для удобства транспортировки.

Комплект поставки включает:

  • инструкция по эксплуатации на русском языке;
  • гарантийный талон на русском языке;*
  • CD диск с программным обеспечением;**
  • сетевой шнур;
  • интерфейсный кабель для связи с ПК (USB A-B);
  • телефонный кабель (RJ-11).

* — На изделие предоставляется полная гарантия 2 года, но не более 30 месяцев от даты производства. Фирма имеет 123 авторизированных сервисных центра в 74 городах России, из них 9 в Москве.

* — Прилагаемое для контроля и управления ИБП программное обеспечение имеет версии практически для всех операционных систем. Самые свежие обновления можно скачать со страницы поддержки.

Качество комплектации, в целом, хорошее. Есть все необходимое, и нет ничего лишнего.

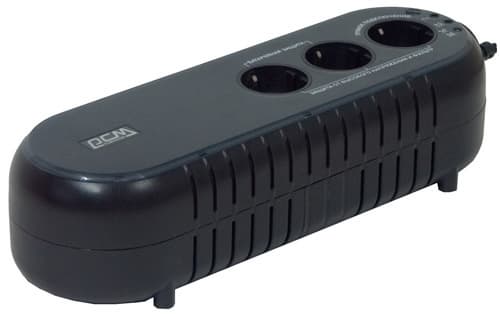

Корпус у ИБП прямоугольный, со скругленными углами. В верхней его части расположена утопленная в корпус кнопка включения и три светодиодных индикатора. Три утопленные евророзетки оборудованы устройством, защищающим розетку от попадания в нее посторонних предметов.

Корпус ИБП полностью пластиковый и состоит из двух частей — верхней и нижней. Все части корпуса соединены посредством пазов и шурупов. Качество литья хорошее, облоя не обнаружено. Вентиляционные отверстия расположены сбоку. Ножки у ИБП пластиковые, рудиментарные. ИБП допускает настенный монтаж в любом положении, для этого на днище корпуса есть прорези под шурупы.

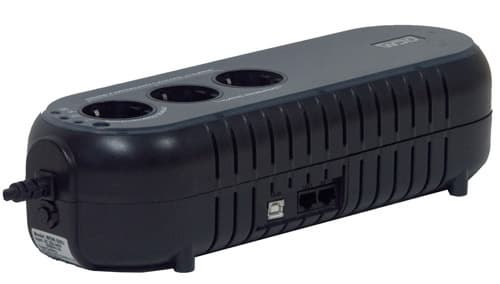

Разъемы для защиты коммуникационного оборудования и порт USB для связи с ПК расположены сбоку. Автоматический предохранитель и не отключаемый шнур питания находятся на торце устройства.Внутреннее устройство

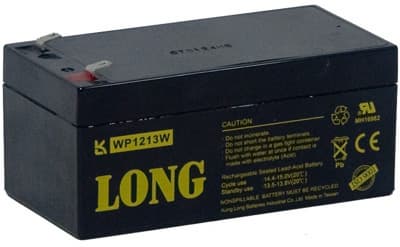

В ИБП установлен аккумулятор WP1213W производства фирмы KUNG LONG batteries industrial, ёмкостью 13 Вт/ч, рабочим напряжением 12 В. В каталоге фирмы не удалось обнаружить такой батареи. У пользователей, которые столкнутся с необходимостью замены батареи, могут возникнуть трудности с подбором аналога.

Замена батареи возможна силами пользователя, мало того — процедура детально описана в инструкции. Отворачиваем болт, фиксирующий крышку батарейного отсека в нижней части ИБП, сдвигаем крышку — и батарею можно менять.

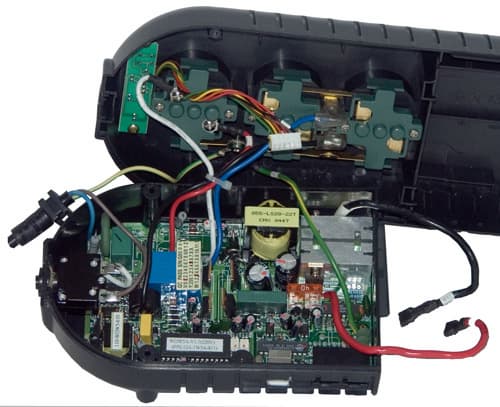

Внутренний дизайн компактен. Расположенные в верхней части блок розеток и блок индикации соединены с платой электроники неразъемным соединением.

Вся электроника, включая инвертор, расположена на одной основной двухсторонней печатной плате, находящейся в нижней части корпуса ИБП. Сама плата и монтаж элементов на ней, на первый взгляд, выполнены качественно, подписано соответствие элементов принципиальной схеме.

Инвертор выполнен на двух транзисторах, по высокочастотной схеме. Он формирует аппроксимированную синусоиду. Силовые транзисторы расположены на двух небольших массивных радиаторах, практически без оребрения.

Защита от перегрузки сети реализована при помощи RC-фильтра и варистора.

Защита по линии RJ-45 реализована для всех контактов разъема. Отметим, что по техническим спецификациям, защита обеспечивается для 10 мегабитного стандарта, более скоростные 100 и тем более гигабитные линки могут не работать через эту защиту.Тестирование

Тестируемый ИБП относится к классу OffLine, и не оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

График иллюстрирует переход на батарейное питание.

По результатам тестирования, установленную по умолчанию схему переключения на батарейное питание можно считать неудовлетворительной. ИБП обеспечивает выходное напряжение в пределах 165-275 В, это значительно выходит за требования стандарта.

При уменьшении напряжения в питающей сети менее 165 В и переходе на аккумуляторное питание ИБП оповещает пользователя об этом посредством звукового сигнала. Звуковой сигнал — достаточно высокой тональности и небольшой громкости, периодичностью раз в 2 секунды. При снижении заряда батарей до критического уровня периодичность сигнала составляет 0,4 секунды.

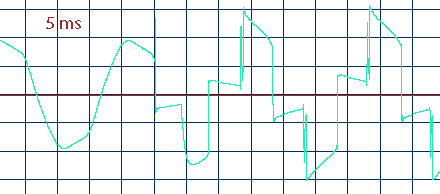

Время переключения на батарею составило 4мс. На приведенной осциллограмме можно увидеть процесс перехода с сетевого питания на питание от батареи.

По фронту формируемого сигнала мы обнаружили высокочастотные пики напряжения — далее приводится их более детальный вид.

Данный «артефакт» может приводить к сбоям в работе некоторых устройств, в частности, радиочасы с синхронизацией от сети начинали спешить.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов. Выходное напряжение измерялось цифровым мультиметром UT60E.


Проценты
1%
40%
50%
60%
80%
100%
Нагрузка
10 Вт
100 Вт
125 Вт
150 Вт
200 Вт
250 Вт

Как видим, во всем диапазоне нагрузок ИБП выдает стабильное выходное напряжение, полностью укладывающееся в ГОСТовские 5% на протяжении всего времени работы.

Рекомендуемая, по результатам тестов, мощность нагрузки ИБП находится в диапазоне до 250 Вт.

При работе без нагрузки инвертор потребляет от батареи 2,6 Вт, а его КПД при работе на нагрузку в 50 Вт составил 88%.

При работе на нагрузку менее 30 Вт устройство отключается через 4 минуты (GreenMode). Данную функцию, к сожалению, отключить нельзя.

Для практических испытаний мы использовали компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655
Блок питания
FSP400-50THN-P и FSP550-60PLN

С этого момента тестирование на реальной нагрузке проводится по новой методике. Для тестирования ИБП марки Powercom было выбрано шесть тестовых заданий.

  1. Максимальное энергопотребление. Монитор включен, яркость — на среднем уровне уровне. На данном этапе используются: ATITool 3D View максимальной нагрузки видеоподсистемы и необходимое количество запущенных экземпляров PRIME95, которое зависит от используемого центрального процессора. Данный тест позволяет получить практически максимальную нагрузку, как на ЦП, так и на видеоподсистему, за счет чего достигается максимально высокая для имеющийся конфигурации потребляемая мощность, превосходящая при этом энергопотребление в любом игровом приложении. И, что не менее важно, при тестировании ИБП – потребляемая мощность во времени практически не изменяется, чем достигается высокая точность и повторяемость результатов.
  2. Минимальное энергопотребление (воспроизведение музыки) Монитор отключен. Данный этап представляет собой использование компьютера в роли аудиоплеера с минимальной дополнительной нагрузкой. Воспроизводится зацикленный тестовый аудиофайл в формате mp3 с битрейтом 192 кбит/с.
  3. Расчетная задача. Монитор отключен. Данный этап характеризуется максимальной нагрузкой на центральный процессор, что актуально при аудио/видеокодировании, научных расчетах и других задачах, продолжительное время активно использующих ЦП при отсутствии пользователя непосредственно перед монитором. На данном этапе используются: необходимое количество запущенных экземпляров PRIME95, которое зависит от используемого центрального процессора.
  4. Чтение (дискретное видео). Монитор включен, яркость — на среднем уровне. На данном этапе используется специализированная программа для чтения электронных книг (фактически, любых текстовых файлов), которая имеет поддержку автопрокрутки. Одновременно производится воспроизведение тестового аудиофайла.
  5. Чтение (интегрированное видео) Монитор включен, яркость на среднем уровне. На данном этапе используется специализированная программа для чтения электронных книг (фактически, любых текстовых файлов), которая имеет поддержку автопрокрутки. Одновременно производится воспроизведение тестового аудиофайла.
  6. Воспроизведение DVD Video. Монитор включен, яркость — на среднем уровне, воспроизводился фильм с DVD-Video диска, в полноэкранном режиме.

ИБП отработал все тесты без нареканий, но результатом применения батареи низкой емкости стало очень малое время работы нагруженного компьютера.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП (несмотря на легкость замены батареи, эта операция для обычного пользователя — причина обращения в сервисный центр).

Работу схемы зарядки батареи мы проверили для двух состояний батареи. В одном случае батарея была разряжена на номинальной нагрузке (250 Вт) до выключения ИБП, в другом — батарея разряжалась до выключения ИБП на мощности в 50 Вт. Разряд батареи во втором случае был более глубоким.

По результатам тестирования, мы констатируем качественную работу схемы зарядки. Как и обещалось в инструкции, полностью разряженная батарея зарядилась до 90% за 6 часов. Заряд батареи, разряженной на номинальной нагрузке, занял всего два часа. Заряд производится стабильным током в диапазона от 300 до 350 mА.

Для проверки зависимости зарядного тока от напряжения в сети, мы провели замеры тока зарядки батареи разряженной примерно на 50%, при различном напряжении питающей сети.

Зарядный ток находится в диапазоне 290-420 ма при входном напряжении 170-280 В.

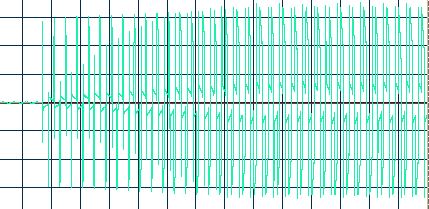

Для проверки возможности включения без напряжения питающей сети (холодного старта) ИБП был подключен на нагрузку 160 Вт (50%). ИБП включился, но процесс установления выходного напряжения занял около 60 полупериодов (0,5 с). Это может быть критично для электронного оборудования.

Для проверки интерфейса связи с PC, ИБП был подключен к порту USB тестового компьютера прилагаемым кабелем. Операционная система Windows XP Pro SP2 автоматически нашла и установила следующие устройства.

Вывод

Протестированное изделие явным образом позиционируется на домашнее использование. В случае, если пользователь хочет приобрести "нечто лучше, чем просто сетевой фильтр", Powercom WOW-500U будет оптимальной покупкой. Он вполне может защитить компьютер от кратковременного пропадания электричества.

Краткое резюме продукта:

Достоинства

  • допускает напольное и настенное размещение;
  • маленький и легкий;
  • евророзетки с функцией "защиты от детей";
  • эффективная схема зарядки батареи.

Недостатки

  • артефакты инвертора при работе от батареи;
  • батарея нестандартного типоразмера;
  • неотключаемая функция GreenMode.

 Средняя текущая цена (количество предложений) в московской рознице: $58(95)




27 февраля 2009 Г.
