ИБП AEG PROTECT A.1400



Сегодня мы снова проводим тесты ИБП под торговой маркой AEG Power Solution. Предыдущий ИБП этой марки имел некоторые нарекания, посмотрим, что покажет тестирование его более увесистого собрата.

Описание

ИБП AEG делятся на семь серий. Тестируемый ИБП принадлежит к серии PROTECT A и имеет мощность в 1400 ВА. В серии представлены ИБП мощностью от 500 до 1400 ВА, таким образом, это верхняя модель в линейке. ИБП серии PROTECT A относятся к классу Offline (аппроксимация).

Заметим, что ИБП младшей мощности (500 и 700 ВА) по виду напоминают IPPON Back Power Pro 800, производимые на мощностях тайваньской компании Centralion Industrial INC. ИБП большей мощности, 1000 и 1400 ВА, выглядят достаточно уникально и за время тестирования их "клонов" мы не встречали.

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
170 - 280 В, 50-60 Гц
Выходное (при работе от батарей) напряжение, частота
230 В ±10% / 50 Гц ±1 Гц
Автоматический регулятор напряжения
Есть
Выходная мощность
1400 ВА / 840 Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК с 17" TFT-монитором
40 минут
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
2 x 12 В 9 Ач — необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом
Время зарядки батарей до уровня 90%
6 часов
Индикация
знаково-символьный монохромный LCD дисплей
Звуковая сигнализация
Перехода в режим работы от аккумуляторов, сигнал низкого заряда батареи, неисправность
Самодиагностика
При включении
Фильтрация импульсных помех
Есть
Защита от перегрузки
Многоразовый предохранитель на 15 A
Выходные разъемы
4 × IEC320 розетки, обеспечивающие бесперебойное питание и 2 × IEC320 розетки сетевого фильтра
Защита линий передачи данных
Защита телефонии, две розетки RJ-45
Интерфейс
USB и RS-232
Размеры Ш×Д×В
145 × 205 × 405 мм
Вес
10 кг
Шум
менее 45 дБа
Условия работы
0—90% (без конденсации)
от 0 до +40°C

Комплектация и гарантия

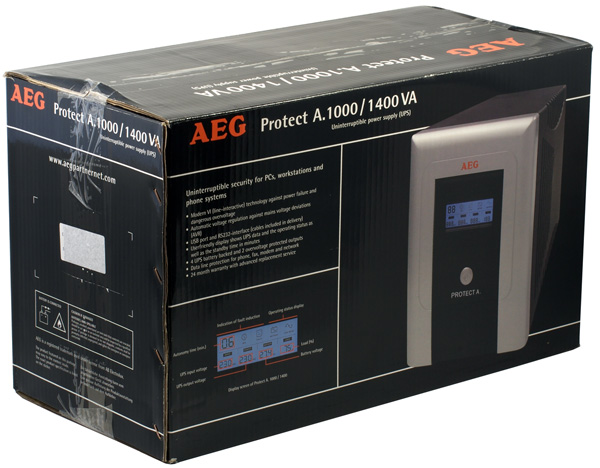

ИБП поставляется в коробке, оформленной в фирменных цветах AEG. Размер упаковки 490 × 230 × 295 мм, вес запакованного комплекта — около 11 кг. Если для ИБП весом 4 кг отсутствие ручек и вырезов для переноски простительно, то изделие весом в 11 кг хочется ухватить понадежней.

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • рекламный проспект AEG на английском и немецком языке
  • три кабеля для подключения оконечного оборудования
  • кабель USB A-B
  • кабель RJ-45
  • CD с программным обеспечением CompuWatch

Изделие только выводится на рынок СНГ, и тестируемый экземпляр является предсерийным образцом (сэмплом). Комплектация серийных ИБП будет несколько улучшена, будет проведена полная локализация полиграфии, само изделие будет упаковано в пластиковый пакет, рассматриваются различные варианты комплектации.

Заметим, что три кабеля для подключения оконечного оборудования в стандартном комплекте поставки есть очень хорошо. Отсутствие RS-232 и телефонного кабеля не делает компании чести (экономия на спичках), но и серьезным просчетом не является. Интерфейс RS-232 уже выводится из обращения по инициативе Intel, а телефонный кабель можно купить в любом магазине. С другой стороны, изделие вроде как не из бюджетной серии, и вынуждать покупателя идти в магазин за кабелем ценой в 25 рублей как-то не очень правильно...

Гарантийная политика пока не определена, ведутся переговоры, и скорее всего, ИБП AEG будут обслуживаться сервисными центрами AEG/ELECTROLUX.

Внешний вид

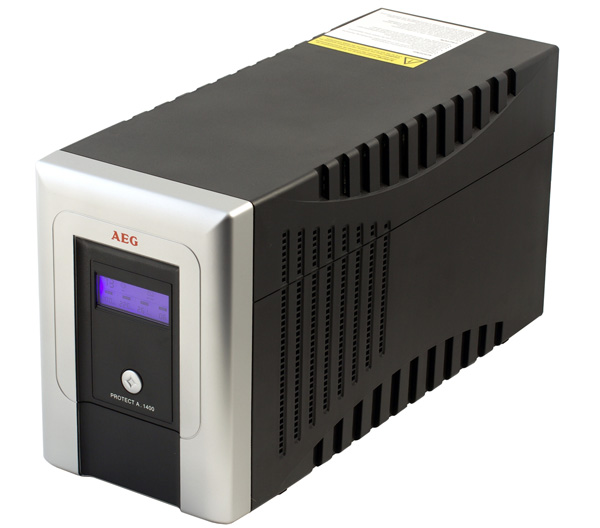

Корпус ИБП полностью пластиковый и состоит из четырех частей, верхней и нижней половины, передней панели и задней стенки. Батарея отделена от блока электроники перегородкой. Все части соединены посредством пазов и шурупов. Качество литья и пластика хорошее, облоя не обнаружено. ИБП предназначен для настольной и напольной установки. Небольшие пластиковые ножки резиновых вставок не имеют и могут окорябать стол.

На передней панели ИБП находится кнопка Power и LCD-монитор индикации состояния ИБП.

LCD-монитор размером 55 x 22 мм имеет фиолетовую подсветку. Изображение достаточно мелкое и при установке ИБП на пол совершенно не читается, а размещать этот ИБП на столе будут разве что истинные ценители продукции AEG. Таким образом, реального проку от LCD-дисплея, мягко говоря, немного.

На задней панели находятся силовые разъемы, один для подключения в электросеть, четыре для подключения оборудования, требующего бесперебойного питания и два для оборудования, такого питания не требующего. В правой части имеются два гнезда RJ-45 для подключения защищаемой телефонии, а также USB Type B и RS-232 коннекторы для подключения ИБП к ПК. По центру расположен вытяжной вентилятор, закрытый решеткой типа "гриль". В нижней части задней панели расположен многоразовый автоматический предохранитель на 15 A.

Внутреннее устройство

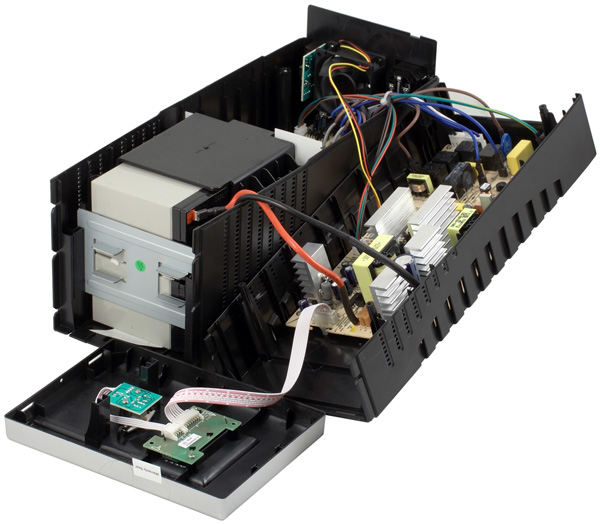

Компоновка ИБП стандартная, в верхней части находится плата электроники, а в нижней — батарея и трансформатор. Аккумуляторы повернуты на бок и надежно закреплены металлическим фиксатором. От нагрева батареи защищены пластиковым кожухом.

Батарея

В ИБП применяется батарея, состоящая из двух аккумуляторов NPW 45-12 производства фирмы YUASA, ёмкостью 9 Ач, рабочее напряжение 12 В. Серия HPW отличается увеличенной на 75% отдачей в режиме 10 минутного разряда и сроком службы 5 лет. Батареи этого типа хорошо работают в ИБП, где как раз и характерны высокие токи разряда.

Замена батареи выполняется силами пользователя и описана в инструкции. Потребуется открутить винт крепления лицевой панели и сдвинуть фиксатор батареи.

Схемотехника

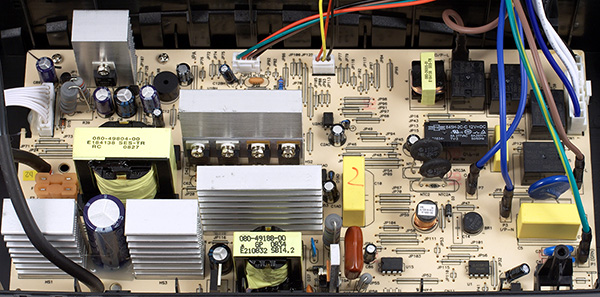

Вся основная электроника расположена на одной односторонней печатной плате. Батарейный отсек отделен от электроники. Плата электроники и монтаж элементов на ней выполнены качественно, подписано соответствие элементов принципиальной схеме. Монтаж элементов двухсторонний, на обратной стороне платы используются планарные компоненты.

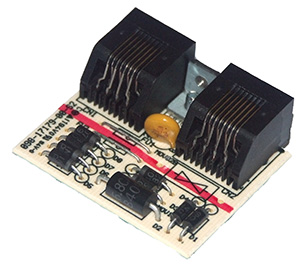

Защита телефонной линии реализована для трех линий RJ-45 разъема, что позволяет защищать телефонию и компьютерную сеть стандарта 10/100. Подключение через защиту сети 1000BASE-T невозможно. Заземления и разрядника защита не имеет.

Для защиты от перенапряжений в питающей сети используется RC фильтр и варисторы.

Коммутацию осуществляют реле, максимальный коммутируемый ток составляет 7  А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1750 ВА. Запаса по току практически нет, что не замедлит сказаться на надежности устройства.

Инвертор формирует аппроксимированную синусоиду. Он выполнен по высокочастотной схеме, что позволило отказаться от использования тяжелого, пятидесятигерцового, силового трансформатора. Транзисторы инвертора, как и другие мощные полупроводниковые элементы, размещены на радиаторах. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 12 Вт. КПД инвертора при работе на нагрузку 50 Вт = 68%.

Для улучшения теплового режима используется вытяжной вентилятор SUNON KDE 1206PTV1 со скоростью вращения 4500 об/мин. и шумом 33дБа. В вентиляторе применен подшипник скольжения и система магнитного подвеса. Вентилятор включается в режиме работы от батареи и в режиме интенсивной зарядки. Скорость вращения вентилятора не регулируется.

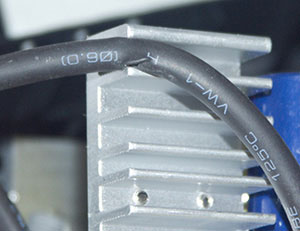

Сборка данного сэмпла была проведена неаккуратно. В частности, было обнаружено повреждение изоляции силового провода об радиатор инвертора.

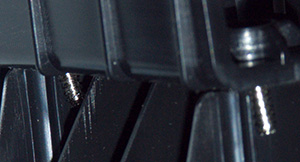

А саморезы, фиксирующие кожух батарейного отсека, были вкручены мимо отверстий.

Производитель заверяет, что в серийных изделиях такого брака быть уже не может.

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу line-Interactive и оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

По результатам тестирования, установленную по умолчанию схему переключения на батарейное питание можно считать хорошей в области завышенного напряжения и удовлетворительной в области заниженного напряжения.

ИБП обеспечивает выходное напряжение в пределах 193-251 В при колебаниях напряжения питающей сети от 170 до 275 В.

По результатам обсуждения пользователей и разработчиков ИБП, мы ввели шкалу качества работы системы AVR и инвертора.

209—242 В.
Превосходно
198—253 В.
Хорошо
187—264 В.
Удовлетворительно
<187 или >264 В.
Плохо

Тестируемый ИБП может защитить оборудование как от повышенного напряжения, так и от сбоев связанных с падением сетевого напряжения, притом не расходуя заряда батареи. И хотя он не идеален, в частности, при падении напряжения пороги переключения затянуты, но на фоне других протестированных ранее ИБП смотрится вполне хорошо!

Работа от батареи

При выходе напряжения в питающей сети за рабочий диапазон системы AVR ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает короткий сигнал с периодичностью в 10 секунд. Работу ИБП с батареей, разряженной до критического уровня, индицирует звуковой сигнал с периодичностью в одну секунду. Громкость сигнала — удовлетворительная.

Время переключения ИБП на питание от батареи определялось по осциллограмме и составило менее 4 ms.

AEG PROTECT A.1400 - переключение на батарею

Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограммах.

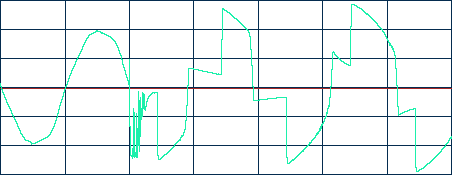

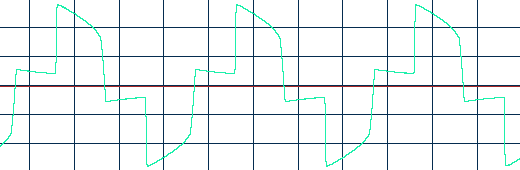

AEG PROTECT A.1400 - работа без нагрузки

Работа без нагрузки

AEG PROTECT A.1400 - работа на нагрузку 50% (150 Вт)

Работа на нагрузку 50% (150 Вт)

AEG PROTECT A.1400 - работа на нагрузку 100% (300 Вт)

Работа на нагрузку 100% (300 Вт)

Очень хорошо заметно изменение формы сигнала при увеличении мощности. Картина типичная для недорогих ИБП.

Стендовое тестирование

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 228 В.


 Проценты
40%
50%
60%
80%
100%
Нагрузка
335 Вт
420 Вт
500 Вт
670 Вт
840 Вт

Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 225 В. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет 840 Вт. Стоит отметить, некоторый "завал" выходного напряжения по мере разряда батарей, он усугубляется с увеличением нагрузки, не выходя, впрочем, за пределы допусков.

Тесты на реальной нагрузке

Для испытаний на реальной нагрузке использовался компьютер следующей конфигурации:

Процессор
Системная плата
Память
Видеоадаптер
Монитор
Жесткий диск
Блок питания

На диаграмме отображается время работы тестового ПК в трех различных режимах работы:


Idle
Рабочий стол системы Windows XP
Загрузка процессора минимальная
Video
Воспроизведение с жесткого диска HD фильма
1280×720×24, 1700 kbps битрейт видео, AC3 дорожка 384 kbps
3DMark
Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1
Тест имитирует работу современной трехмерной игрушки

Во время тестирования на реальной нагрузке никаких проблем выявлено не было, отличный результат.

Заряд батареи

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для примененной в ИБП батареи производителем установлен рекомендуемый зарядный ток 1,75 А. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) — ИБП был разряжен на нагрузку в 100% (840 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (420 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после глубокого разряда заняло 11 часов. Зарядный ток в начале зарядки составил 900 mA. В течение шести часов ток заряда составлял в среднем 750 mA. Еще 6 часов потребовалось для достижения зарядного токи в 20 mA и напряжения 27,6 В. Восстановление батареи после интенсивного разряда заняло всего 6 часов.

На графике хорошо видно пороги переключения двухрежимной схемы зарядки.

Для проверки влияния сетевого напряжения на зарядку батареи, мы провели измерения зарядного тока в широком диапазоне входных напряжений.

В диапазоне от 170 до 270 В зарядный ток изменялся на +2 и -8% — отличный результат.

По результатам измерений, работа схемы зарядки признана отличной.

Холодный старт и работа с APFC

Для проверки системы «холодного старта» ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке. Номинальное выходное напряжение установилось практически сразу, что хорошо видно на нижеприведенной осциллограмме.

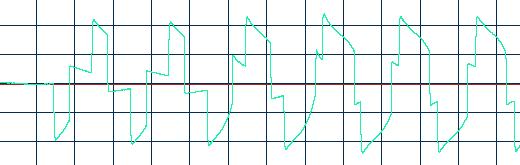

холодный старт AEG PROTECT A.1400

Для проверки совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений (автовольтаж), ИБП был подключен к компьютеру с блоком питания FSP550-60PLN оснащенный активным PFC и имеющий диапазон входных напряжений 100—240 В. Никаких проблем при работе с APFC выявлено не было, впрочем, ИБП такой мощности их обычно и не имеют.

Интерфейс и программное обеспечение

Для подключения к ПК, ИБП оборудован интерфейсами USB и RS-232. В комплекте поставляется программное обеспечение CompuWatch.

Для проверки интерфейса связи с PC ИБП был подключен к порту USB тестового компьютера прилагаемым кабелем. Операционная система Windows XP Pro SP2 автоматически нашла и установила следующие устройства.

К сожалению, стандарт Smart Battery устройство не поддерживает.

Обзору программного обеспечения CompuWatch будет посвящена отдельная статья, здесь мы лишь скажем, что оно вполне работоспособно, хоть и очень громоздко.

ИБП оборудован информационным LCD-экраном, на который выводится информация о входном и выходном напряжении, напряжении батареи, нагрузке ИБП в процентах, а в режиме работы от батареи — еще и оставшееся время работы. К сожалению, этот "измерительный прибор", мягко говоря, не точен. Даже при прямом включении в сеть на номинальном напряжении 220 В дисплей показывал нам входное напряжение 227 В, а выходное — 223 В. При работе системы AVR показатели еще более разнились, а вот в режиме работы от батареи ИБП показывал напряжение достаточно точно. Точность определения нагрузки ИБП и времени работы была очень приблизительная, для наглядности мы внесли полученные данные в таблицу.

Мощность нагрузки
40%
(335 Вт)
50%
(420 Вт)
80%
(670 Вт)
100%
(840 Вт)
Отображаемая мощность
при работе от сети
26%
32%
54%
59%
Отображаемая мощность
при работе от батареи
31%
39%
71%
92%
Время работы прогнозируемое
12 минут
7 минут
4 минуты
2 минуты
Время работы реальное
16:40
13:30
6:30
4:50

Вывод

Тестируемый ИБП отвечает всем заявленным параметрам, что само по себе редкость в наше непростое время. Некоторую маркетинговую привлекательность устройству придает LCD-дисплей. К сожалению, реальной пользы от него нет, но покупатель узнает об это слишком поздно. ИБП может быть рекомендован к использованию в домашних условиях практически с любой конфигурацией ПК. В офисных условиях возможно подключение к одному ИБП двух рабочих мест.

При условии вменяемой ценовой, гарантийной и дистрибьюторской политики, тестируемый ИБП может иметь определенный успех на рынке.

Достоинства:

  • полностью соответствует заявленной мощности
  • работает в диапазоне 170-275 В без перехода на батарею
  • батареи с повышенным сроком службы и мощностью
  • LCD-дисплей

Недостатки:

  • LCD-дисплей плохо читается при напольной установке ИБП
  • данные выводимые на LCD-дисплей не точны
  • шум вентилятора при зарядке и работе от батареи
  • не поддерживает стандарт Smart Battery



ИБП AEG PROTECT A.1400 $192(3)





ИБП AEG PROTECT A.1400
предоставлен компанией Koodoo Technologies.
