Источник бесперебойного питанияPCM IMD-1200AP


Сегодня в нашей лаборатории вновь тестируется источник бесперебойного питания под торговой маркой POWERCOM. Протестированный ранее ИБП POWERCOM IMD-525AP имел серьезное нарекание на работу инвертора в области нагрузок свыше 70% от номинальной мощности. Тем интереснее посмотреть, что покажет тестирование более мощной и дорогой модели.

Описание

ИБП POWERCOM делятся на три группы защиты — базовая, улучшенная и абсолютная. Тестируемый ИБП относится к серии IMPERIAL и должен обеспечить улучшенную защиту. В группу улучшенной защиты входят также модели KING и SMART KING. Тестируемый ИБП имеет мощность в 1200 ВА. В серии IMPERIAL представлены ИБП мощностью от 425 до 2000 ВА. Модели серии IMPERIAL относятся к классу Line-Interactive (аппроксимация).

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
170—280 В, 50—60 Гц
Выходное (при работе от батарей) напряжение, частота
220 В ±10% / 50 Гц ±1 Гц
Автоматический регулятор напряжения
Есть
Выходная мощность
1200 ВА / 720 Вт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК с 17" TFT-монитором
40 минут
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
2×12 В 7,2 А·ч — необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом
Время зарядки батарей до уровня 90%
6 часов
Индикация
Сегментный LED-дисплей
Звуковая сигнализация
Перехода в режим работы от аккумуляторов, сигнал низкого заряда батареи, неисправность
Самодиагностика
При включении
Фильтрация импульсных помех
Есть
Защита от перегрузки
Многоразовый предохранитель на 15 A
Выходные разъемы
4×IEC320-розетки, обеспечивающие бесперебойное питание, и
2×IEC320-розетки сетевого фильтра
Защита линий передачи данных
Защита телефонии, две розетки RJ-45
Интерфейс
USB
Размеры Ш×Д×В
145×205×405 мм
Вес
10 кг
Шум
менее 45 дБА
Условия работы
0—90% (без конденсации)
от 0 до +40 °C

Комплектация и гарантия

ИБП поставляется в коробке, оформленной в фирменных цветах POWERCOM. Полиграфия многоцветная и информативная, информация о продукте на русском языке. Размер упаковки 485×250×305 мм, вес запакованного комплекта — около 14 кг. Несмотря на столь весомое изделие, вырезов под ручки на коробке не предусмотрели. ИБП помещен в пакет и зафиксирован полипропиленовыми вставками. Компакт-диск, инструкция и гарантийный талон помещаются в пакет вместе с ИБП, а соединительные кабели лежат в коробке «внавал», без пакетика.

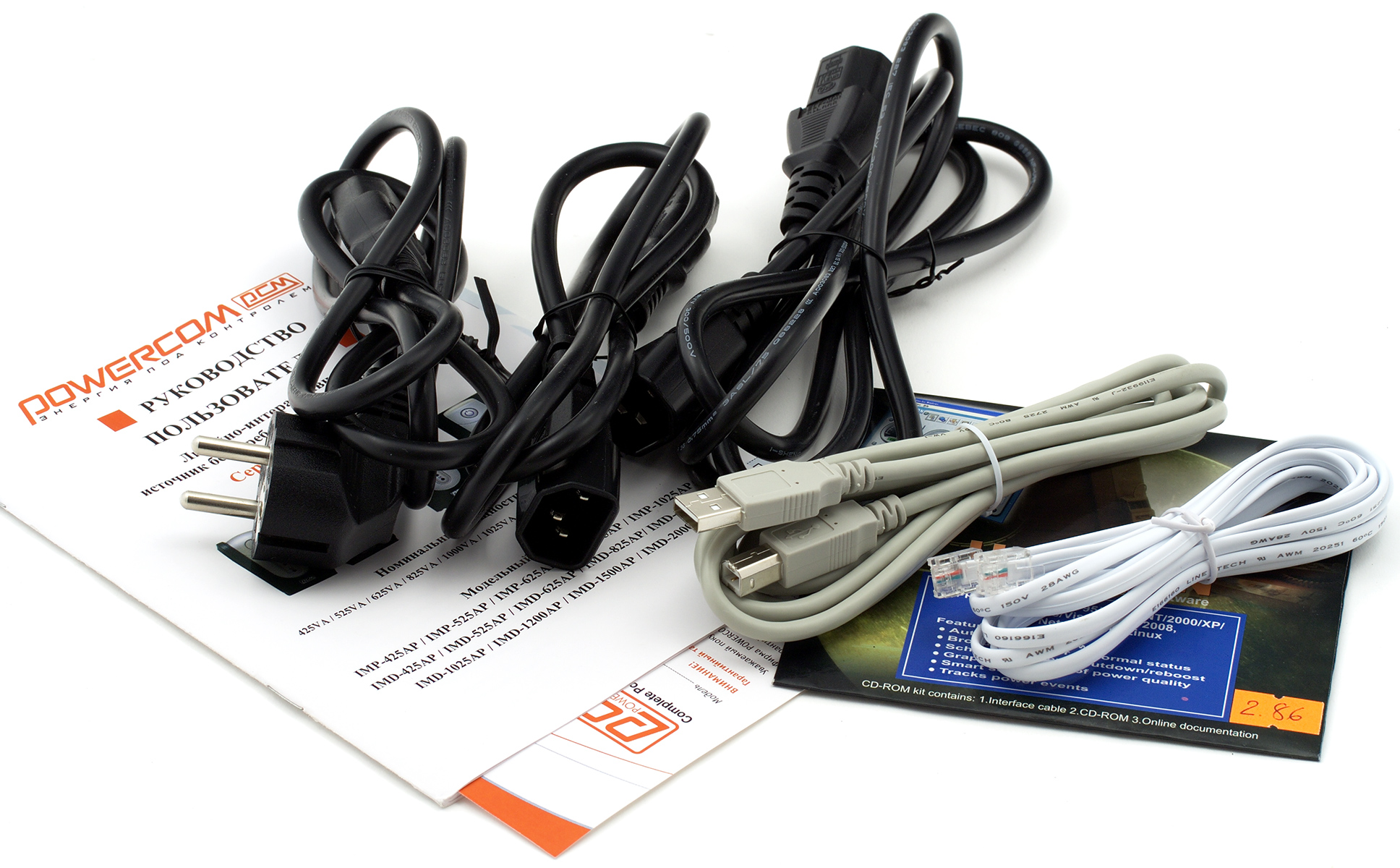

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон на русском языке
  • кабель для подключения к электросети
  • два кабеля для подключения оконечного оборудования
  • кабель USB A-B
  • кабель RJ-11
  • CD с программным обеспечением UPSMON v.2.86

Комплект поставки нареканий у нас не вызывает. Все необходимое для того, чтобы пользователь мог достать ИБП из коробки и подключить системный блок с монитором, есть в наличии. Для идеального варианта не хватает третьего кабеля (например, подключить принтер или акустику), но многие производители не могут похвастаться и двумя кабелями в комплекте. Качество перевода инструкции удовлетворительное, не без «китайского русского», но в общем все понятно, есть иллюстрации. Бумага самой инструкции тонка и прозрачна, виден текст на обратной стороне листа. Впрочем, этим сейчас грешат даже художественные издания.

На устройство предоставляется гарантия 24 месяца со дня продажи, но не более 30 месяцев со дня производства. Гарантия распространяется также и на батареи. Гарантийный талон на русском языке содержит список сервисных центров. На сайте производителя упоминается более 150 сервисных центров, в гарантийном талоне — около 60.

Внешний вид

Корпус ИБП металлический, черного цвета. Компоновка классическая, шасси и П-образная крышка. Прямоугольный дизайн спасает серебристая вставка на передней панели, в которую очень удачно вписана как кнопка включения, так и индикаторная панель. Кнопка включения подсвечивается приятным фиолетовым светом, светодиодные индикаторы прекрасно читаются при любом положении ИБП. По дизайну передней панели серия Империал IMD «впереди планеты всей». ИБП имеет пластиковые ножки из мягкой пластмассы, высотой около 15 мм.

LED дисплей PCM IMD-1200AP

На индикаторной панели отображаются пиктограммами режим работы ИБП, зеленым значком работа от сети, оранжевым работа от батареи и красным перегрузка/неисправность. Текущая зарядка батареи отображается вертикальным баром из пяти сегментов зеленого цвета. Напряжение на выходе ИБП показывается на трехзначном сегментном LED-дисплее, размером 10×20 мм. Прибор довольно точен при работе от сети, а при работе от батареи показывает выставленное джамперами напряжение, в данном случае ИБП показывал 220 при работе от батареи.

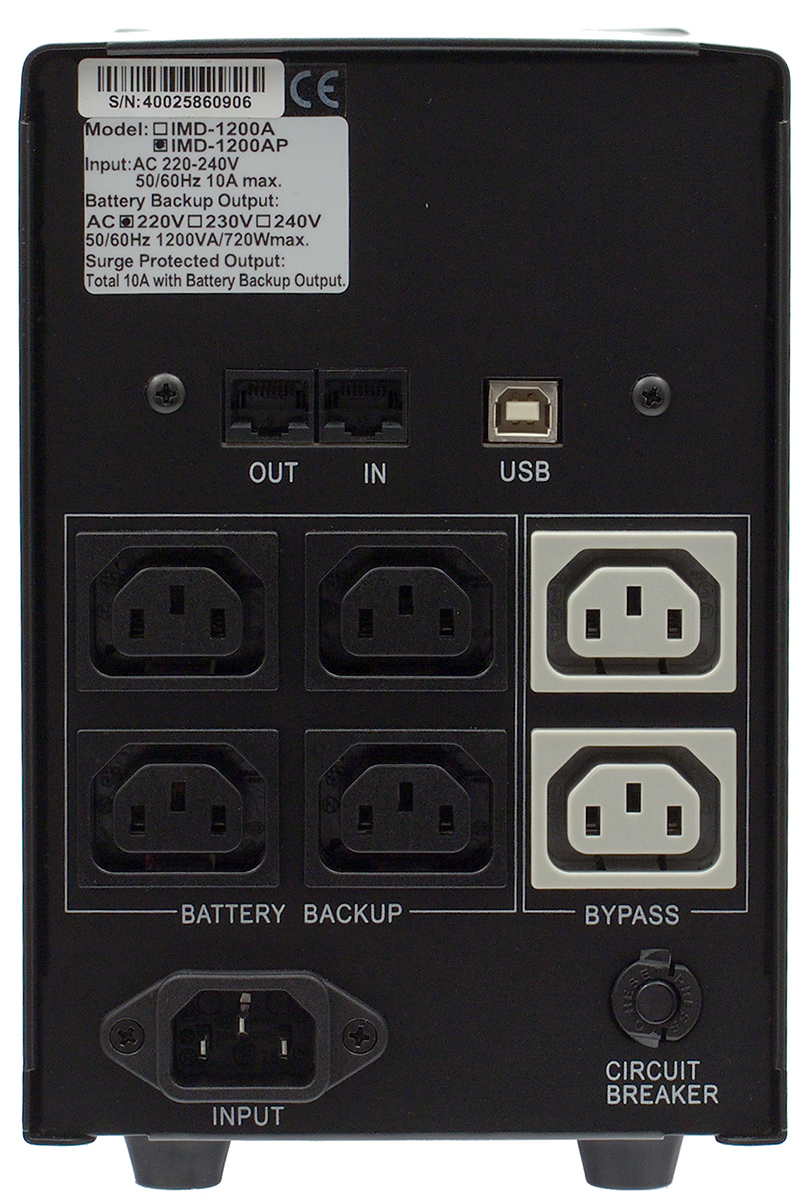

На задней панели находятся силовые разъемы, один для подключения в электросеть, четыре для подключения оборудования, требующего бесперебойного питания и два для оборудования, такого питания не требующего. В верхней части имеются два гнезда RJ-45 для подключения защищаемой телефонии, а также коннектор USB Type B для подключения ИБП к компьютеру. В нижнем углу задней панели расположен многоразовый автоматический предохранитель на 15 A.

Внутреннее устройство

Компоновка ИБП стандартная, в верхней части находится плата электроники, а в нижней — батарея и трансформатор. Аккумуляторы повернуты на бок и отделены от нагревающегося трансформатора металлической перегородкой.

Батарея

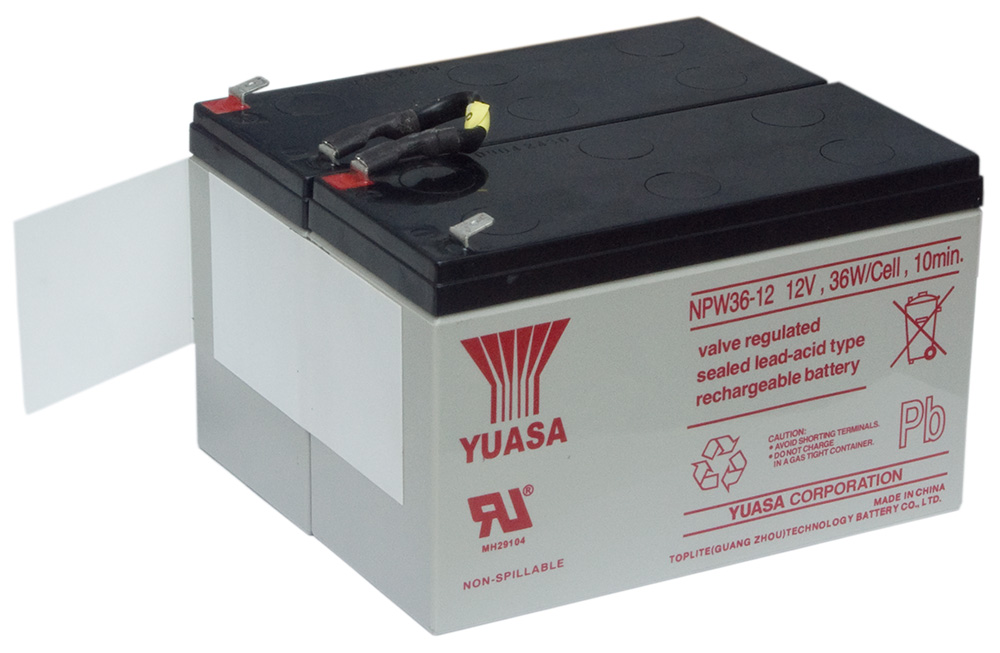

В ИБП применяется батарея, состоящая из двух аккумуляторов NPW 36-12 производства фирмы YUASA, ёмкостью 7,2 А·ч, рабочее напряжение 12 В. Серия NPW отличается увеличенной на 50% отдачей в режиме 15-минутного разряда и сроком службы пять лет. Батареи этого типа хорошо работают в ИБП, где как раз и характерны высокие токи разряда.

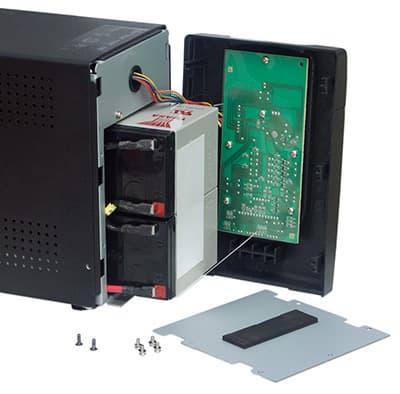

Замена батарей выполняется силами пользователя и описана в инструкции. Для замены сначала надо будет открутить два винта крепления пластиковой лицевой панели и снять панель. Далее открутить четыре винта металлической крышки аккумуляторного отсека и снять крышку. После чего батареи можно выдвигать за приклеенный «язычок» и заменять. С учетом срока службы батарей, проводить эту нехитрую операцию потребуется не слишком часто.

Схемотехника

Вся основная электроника расположена на одной однослойной односторонней печатной плате. Планарные элементы не используются. Монтаж односторонний. Плата BNT-808 разработана 25/05/2003, произведена в конце 2008 года. Инвертор формирует аппроксимированную синусоиду. Он выполнен по низкочастотной схеме, требующей большой и тяжелый силовой трансформатор. Транзисторы инвертора расположены на общем радиаторе площадью около 250 см². Радиатор инвертора расположен по центру платы и плохо охлаждается. Крепление транзисторов на радиаторе осуществляется винтами через термопрокладки. В ИБП используются реле с максимальным коммутируемым током 12 А при напряжении 250 В, что позволяет подключать нагрузку с максимальной пиковой мощностью до 3000 ВА. Для защиты от перенапряжений питающей сети используется варистор. Элементы LC-фильтра не распаяны на плате и заменены «специально обученными перемычками». Защита телефонной линии не подключена к заземляющему контакту. Есть возможность конфигурирования рабочего напряжения ИБП путем установки джамперов. Джамперы установлены в положение 220V и HI VA. Управление микропроцессорное.

Потребляемая ИБП мощность при работе от батарей без нагрузки составила 16 Вт.

Основным недостатком этой конструкции мы считаем недостаточную площадь радиатора силовых элементов инвертора. При выходной мощности в 720 Вт транзисторы инвертора рассеивают минимум 80 Вт. Правильным решением, на наш взгляд, является принудительный обдув радиатора инвертора. По заявлению производителя, от использования вентилятора отказались по причине повышенного шума, недопустимого для ИБП «домашнего» использования. Однако, по нашему мнению, некоторый шум при работе от батарей вполне допустим.

Отсутствие полноценного LC-фильтра можно было бы и простить, учитывая бюджетную цену изделия. Тем не менее на официальном сайте заявлены параметры используемого фильтра «10 дБ на 0,15 МГц, 50 дБ на 30 МГц», что без сомнения относится только к полноценному LC-фильтру. В бумажном руководстве пользователя из комплекта уже не содержится упоминания о подавлении радиопомех.

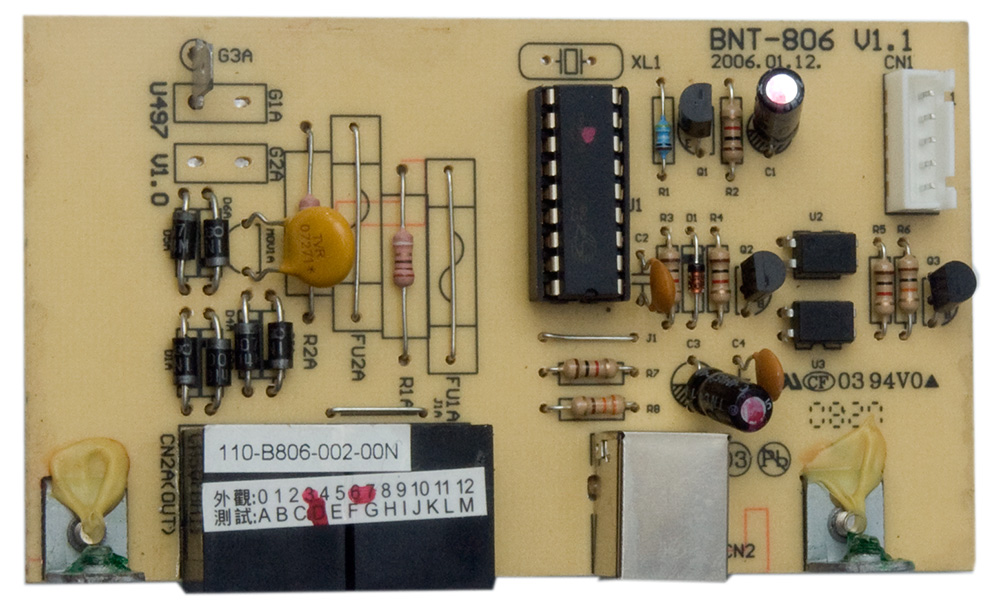

Защита телефонной линии реализована для трех линий RJ-45-разъема, что позволяет защищать телефонию и компьютерную сеть стандарта 10/100. Подключение через защиту сети 1000BASE-T невозможно. Заземления и разрядника защита не имеет. Довольно настораживающе выглядят перемычки, заменяющие плавкие предохранители FU1A и FU2A. На одной плате с защитой RJ-45 распаян контроллер USB-интерфейса для связи с ПК.

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу line-Interactive и оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

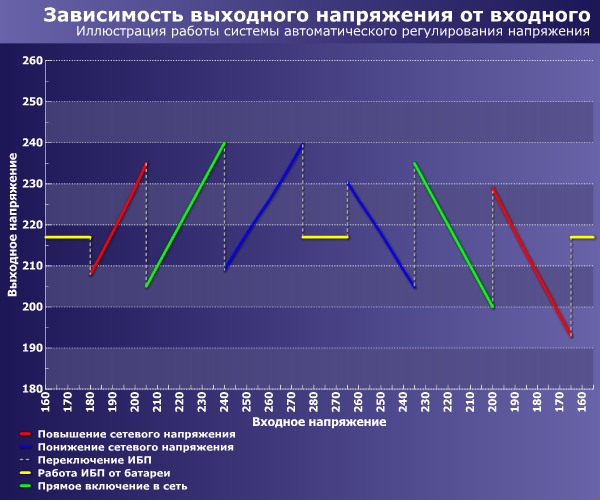

работа ИБП PCM IMD-1200AP от сети

ИБП обеспечивает выходное напряжение в пределах 193—250 В при колебаниях напряжения питающей сети от 170 до 265 В.

По результатам тестирования, установленную по умолчанию схему переключения на батарейное питание можно считать хорошей в области завышенного напряжения и удовлетворительной в области заниженного напряжения. Отметим большой, «зеленый» участок прямого подключения к электросети. Решение позволяющее минимально нагружать трансформатор, регулировка напряжения включается только тогда, когда она категорически необходима. По крайней мере, щелканье реле не будет мешать спать по ночам.

По результатам обсуждения пользователей и разработчиков ИБП, мы используем следующую шкалу качества работы системы AVR и инвертора.

209—242 В
Превосходно
198—253 В
Хорошо
187—264 В
Удовлетворительно
<187 или >264 В
Плохо

Тестируемый ИБП может защитить оборудование от повышенного напряжения, а вот при падении напряжения, ситуация складывается не очень хорошая. Если оборудование оснащенное импульсными блоками питания, в основной своей массе, нормально перенесет падение напряжения до 193 В, то оборудование оснащенное трансформаторными блоками питания и параметрическим стабилизатором может давать сбои и зависать.

Работа от батареи

При выходе напряжения в питающей сети за рабочий диапазон системы AVR ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает короткий сигнал с периодичностью в две секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает звуковой сигнал с периодичностью в полсекунды. Громкость сигнала удовлетворительная.

Время переключения ИБП на питание от батареи определялось по осциллограмме и составило менее 4 мс.

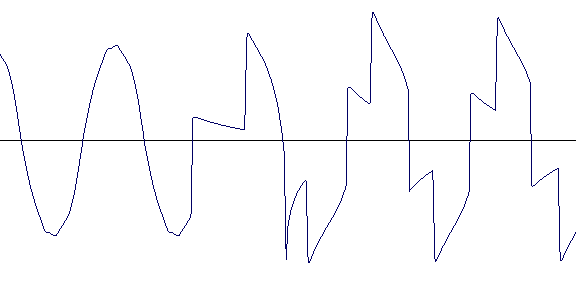

переход ИБП PCM IMD-1200AP на батарейное питание

Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограммах:

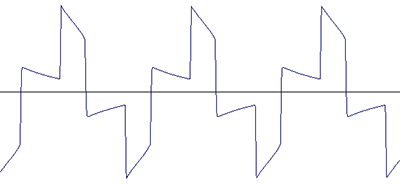

форма сигнала ИБП PCM IMD-1200AP без нагрузки

Работа без нагрузки
форма сигнала ИБП PCM IMD-1200AP при работе на нагрузку 360 Вт

Работа на нагрузку 50% (360 Вт)

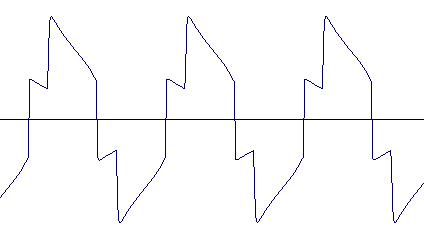

форма сигнала ИБП PCM IMD-1200AP при работе на нагрузку 720 Вт

Работа на нагрузку 100% (720 Вт)

При изменении нагрузки форма сигнала меняется, но эти изменения невелики.

Стендовое тестирование

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно находилось в диапазоне 216—221 В.

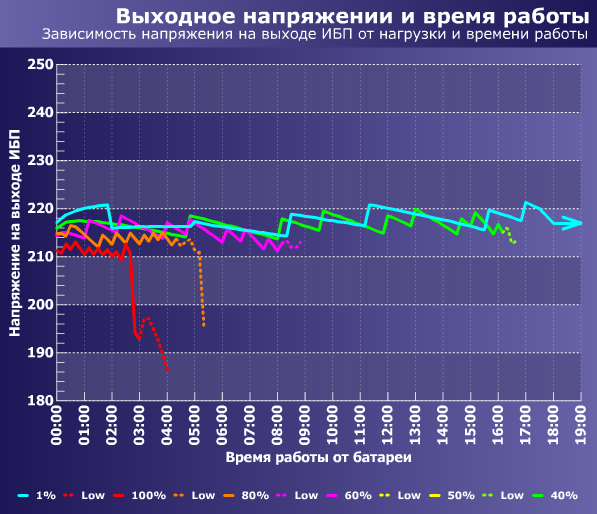

выходное напряжение ИБП PCM IMD-1200AP и время работы от батарей
Доля от номинальной мощности
40%60%80%100%
Мощность нагрузки
290 Вт430 Вт580 Вт720 Вт

На графике мы наблюдаем картину типичную для ИБП POWERCOM IMPERIAL. Как и при тестировании ИБП PCM IMD-525AP наблюдается провал выходного напряжения при работе с нагрузками свыше 60%. Рекомендуемая по результатам тестов максимальная мощность нагрузки ИБП составляет 450 Вт.

Тесты на реальной нагрузке

В связи с проводимым сокращением методики тестирования ИБП, мы оставили только один тест на реальной нагрузке — воспроизведение видео. Стенд для тестирования также претерпел некоторые изменения. Текущая конфигурация следующая:

Процессор
Системная плата
Память
Видеоадаптер
Монитор
Жесткий диск
привод DVD
Блок питания

В режиме воспроизведения DVD-Video в полный экран, тестовый компьютер проработал 50 минут 20 секунд до сигнала разряда батареи и еще две минуты после этого. Результат очень хороший, он даже превышает заявленные производителем 40 минут, но это и неудивительно, ведь этот ИБП «тяжелого» класса, а конфигурация ПК, напротив, очень скромная по нынешним временам.

Заряд батареи

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для примененной в ИБП батареи производителем установлен рекомендуемый зарядный ток 1,75 А. Учитывая важность режима зарядки батареи, было сделано два теста. К сожалению, в последующих тестах ИБП, тест зарядки батареи будет выполнятся однократно, после разрядки ИБП на половинной мощности. В первом (жёлтая линия) — ИБП был разряжен на нагрузку в 100% (720 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (360 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

График зарядки батареи ИБП PCM IMD-1200AP

Восстановление заряда после глубокого разряда заняло более 30 часов. Зарядный ток в начале зарядки составил 340 мА, но быстро упал до 280 мА. В течение 22 часов ток заряда составил в среднем 260 мА. часов ток заряда составлял в среднем 750 мА. Еще восемь часов потребовалось для достижения зарядного токи в 50 мА и напряжения 27,6 В. Восстановление батареи до 90% емкости после разряда на номинальной мощности заняло восемь часов. Зарядный ток в этом случае был несколько выше, и составил в среднем 360 мА.

По результатам измерений, работа схемы зарядки признана удовлетворительной. По заявлению производителя, выбранный зарядный ток является максимально возможным для схемы без активного охлаждения конструкции вентилятором. Мы с этим мнением не согласны, так как видели и большие зарядные токи в ИБП без вентилятора. Пороговое напряжение окончания заряда выбрано оптимально.

Холодный старт и работа с APFC

Для проверки системы «холодного старта» ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке. Номинальное выходное напряжение установилось в течение полсекунды, что отлично видно на нижеприведенной осциллограмме. Данный результат мы считаем хорошим.

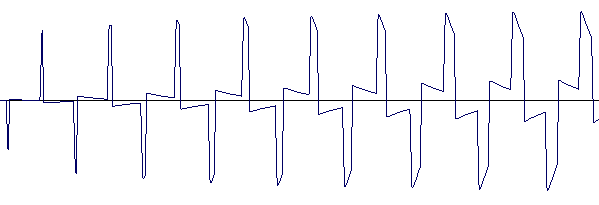

холодный старт ИБП PCM IMD-1200AP

Для проверки совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений (автовольтаж), ИБП был подключен к компьютеру с блоком питания FSP550-60PLN, оснащенным активным PFC и имеющий диапазон входных напряжений 100—240 В. Никаких проблем при работе с APFC выявлено не было, впрочем, ИБП такой мощности их обычно и не имеют.

Интерфейс и программное обеспечение

Для подключения к компьютеру ИБП оборудован интерфейсом USB. В комплекте поставляется программное обеспечение UPSMON версии 2.86.

Для проверки интерфейса связи с PC ИБП был подключен к порту USB тестового компьютера прилагаемым кабелем. Операционная система Windows 7 Ultimate автоматически нашла и установила следующие устройства:

ИБП PCM IMD-1200AP в диспетчере задач Windows 7

ИБП поддерживает стандарт Smart Battery, и пусть не все параметры батареи контролируются, устройство вполне можно использовать без дополнительного ПО, встроенными средствами операционной системы.

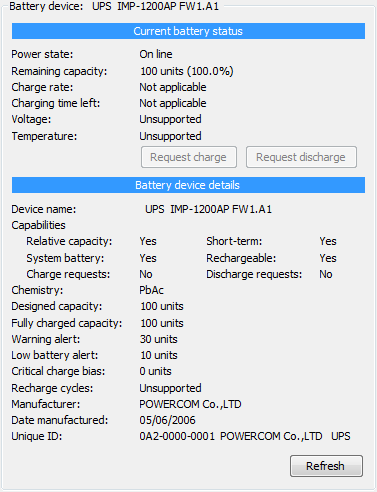

данные SmartBattery ИБП PCM IMD-1200AP

На вышеприведенном скриншоте показана информация о Smart Battery, доступная через утилиту RMClock из тестового пакета RightMark. По заявлению производителя, подробные данные о батарее — температура, напряжение и ток зарядки доступны в старших моделях ИБП.

В комплекте ИБП PCM IMD-1200AP поставляется программное обеспечение UPSMON Plus версии 2.86. Обзору его возможностей будет посвещена отдельная статья. Отметим, что программное обеспечение русифицировано и занимает относительно мало места на диске.

Вывод

PCM IMD-1200AP является хорошей покупкой для домашнего пользователя. Недорогой и бесшумный, с большим и ярким дисплейчиком, качественными батареями… Если не нагружать его «по полной» и не требовать характеристик, присущих более дорогим моделям, то скорее всего вы не будете разочарованы. ИБП может быть рекомендован к использованию в домашних условиях практически с любой конфигурацией ПК. В офисных условиях возможно подключение к одному ИБП двух рабочих мест.

С учетом существующей сейчас ценовой, гарантийной и дистрибуторской политики, тестируемый ИБП может иметь успех на рынке.

Достоинства:

  • металлический корпус
  • качественные батареи
  • поддержка стандарта SmartBattery
  • цветной LED-дисплей с вольтметром

Недостатки:

  • при работе от батарей на мощности свыше 60% возможно падение выходного напряжения до 187 В
  • при низком напряжении в сети система AVR переключается в режим повышения напряжения слишком поздно
  • не распаян LC-фильтр подавления высокочастотных помех
  • долго заряжается при полном разряде батарей
  • LED-дисплей не показывает истинное напряжение при работе от батареи

ИБП PCM IMD-1200AP$184(36)




ИБП PCM IMD-1200AP
предоставлен компанией POWERCOM.





8 июля 2010 Г.
