Попрыгунья Эй-Ти-Ай лето красное пропела, оглянуться не успела…как вопрос стоит в глазах.. Да, вопрос, а где же X800 XT до сих пор?
Уже и август на носу, а воз и ныне там. Какие-то маленькие ручейки штучных поставок появляются в США, да и все. Одна партия карт в Москве была раскуплена за полдня. И это надо отдать 620 долларов США за ускоритель! Ох, нравы, ох, 21-й век…
И все же, просится вопрос: так сколько ж ждать еще появления супер-акселераторов в реальной продаже? Даже сотрудники ATI на данный вопрос не в силах ответить. Увы. Боюсь, что придется долго довольствоваться X800 PRO… Хотя, и в данной статье про это будет сказано, не все X800 PRO одинаковы. Впрочем, забегать не будем. Что такое X800 в целом, читатели, конечно же знают, а кто не в курсе, тому мы по традиции список даем.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420) и NVIDIA GeForce 6800 (NV40)
- NVIDIA GeForce 6800 Ultra (NV40). Часть 1 — особенности архитектуры и синтетические тесты в D3D RightMark (одностраничный вариант)
- NVIDIA GeForce 6800 Ultra (NV40). Часть 1 — особенности архитектуры и синтетические тесты в D3D RightMark (вариант разбит на страницы)
- NVIDIA GeForce 6800 Ultra (NV40). Часть 2 — исследование производительности и качества в игровых приложениях (одностраничный вариант)
- NVIDIA GeForce 6800 Ultra (NV40). Часть 2 — исследование производительности и качества в игровых приложениях (вариант разбит на страницы)
- Обзор ATI RADEON X800 XT и X800 PRO (R420) (одностраничный вариант)
- Обзор ATI RADEON X800 XT и X800 PRO (R420) (вариант разбит на страницы)
- Бородинская битва между ATI RADEON X800 XT и NVIDIA GeForce 6800 Ultra — Картина Вторая: 450 МГц у второй и новые тесты у обеих карт (одностраничный вариант)
- Бородинская битва между ATI RADEON X800 XT и NVIDIA GeForce 6800 Ultra — Картина Вторая: 450 МГц у второй и новые тесты у обеих карт (вариант разбит на страницы)
- Бородинская битва между RADEON X800 и GeForce 6800: Картина третья — Трилинейная фильтрация (синтетические примеры)
- Бородинская битва между RADEON X800 и GeForce 6800: Картина четвертая: тесты фильтраций на основе RightMark (одностраничный вариант)
- Бородинская битва между RADEON X800 и GeForce 6800: Картина четвертая: тесты фильтраций на основе RightMark (вариант разбит на страницы)
- Бородинская битва между ATI RADEON X800 и NVIDIA GeForce 6800 — Картина Пятая: тесты фильтраций на основе игр (одностраничный вариант)
- Бородинская битва между ATI RADEON X800 и NVIDIA GeForce 6800 — Картина Пятая: тесты фильтраций на основе игр (вариант разбит на страницы)
- Обзор PowerColor RADEON X800 PRO Limited Edition, аппаратная переделка X800 PRO в X800 XT Platinum Edition (одностраничный вариант)
- Обзор PowerColor RADEON X800 PRO Limited Edition, аппаратная переделка X800 PRO в X800 XT Platinum Edition (вариант разбит на страницы)
- Обзор HIS Excalibur 9550, HIS Excalibur X800 PRO, а также сравнением RADEON X800 PRO с GeForce 6800GT и масштабируемость (одностраничный вариант)
- Обзор HIS Excalibur 9550, HIS Excalibur X800 PRO, а также сравнением RADEON X800 PRO с GeForce 6800GT и масштабируемость (вариант разбит на страницы)
- Обзор NVIDIA GeForce 6800 GT
- Обзор Leadtek WinFast A400 TDH, Leadtek WinFast A400 Ultra TDH на базе NVIDIA GeForce 6800/6800 Ultra (одностраничный вариант)
- Обзор Leadtek WinFast A400 TDH, Leadtek WinFast A400 Ultra TDH на базе NVIDIA GeForce 6800/6800 Ultra (вариант разбит на страницы)
- Обзор GeCube RADEON 9550 XT Extreme, GeCube RADEON X800 PRO
- Бородинская битва между ATI RADEON X800 и NVIDIA GeForce 6800 — Картина Шестая: Фильтрации в играх (продолжение) (одностраничный вариант)
- Бородинская битва между ATI RADEON X800 и NVIDIA GeForce 6800 — Картина Шестая: Фильтрации в играх (продолжение) (вариант разбит на страницы)
- Обзор NVIDIA GeForce 6800 GT PCI-E (NV45)
- Краткий отчет о тестировании FarCry v.1.2 и о первом воплощении Shader 3.0 в реальность
- Обзор ABIT RADEON X800 PRO, X600XT на базе ATI X800PRO/X600XT
- Обзор Leadtek WinFast A400 GT TDH на базе NVIDIA GeForce 6800 GT
- Обзор Gigabyte GV-RX80X256V RADEON X800 XT Platinum Edition
Итак, две карты на нашем лабораторном столе. Обратите внимание, что они постоянно объединяются в статье. Да, реалии таковы, что в данном исполнении от HIS X800 PRO и X800 XT отличаются лишь ядрами (12 и 16 конвейеров), ну и, соответственно, частотами. Все остальное у них общее. И даже VIVO поддерживают оба продукта. И не только.. :) Интрига завязывается….
В отношении HIS (Hightech Information Systems) — все просто. Это компания с уже довольно солидным опытом работы, имеет свое производство (правда, это не относится к X800, поскольку все такие карты производятся по заказу ATI на одной-двух фабриках, а партнеры просто потом их покупают), расположена в Гонгонге. Образована тремя христианами, и часть своей прибыли отдает на благотворительные мессионерские нужды. На рынке в России укрепляет позиции, в частности, ее предыдущее поколение IceQ (на RADEON 9800/PRO) завоевало большой успех.

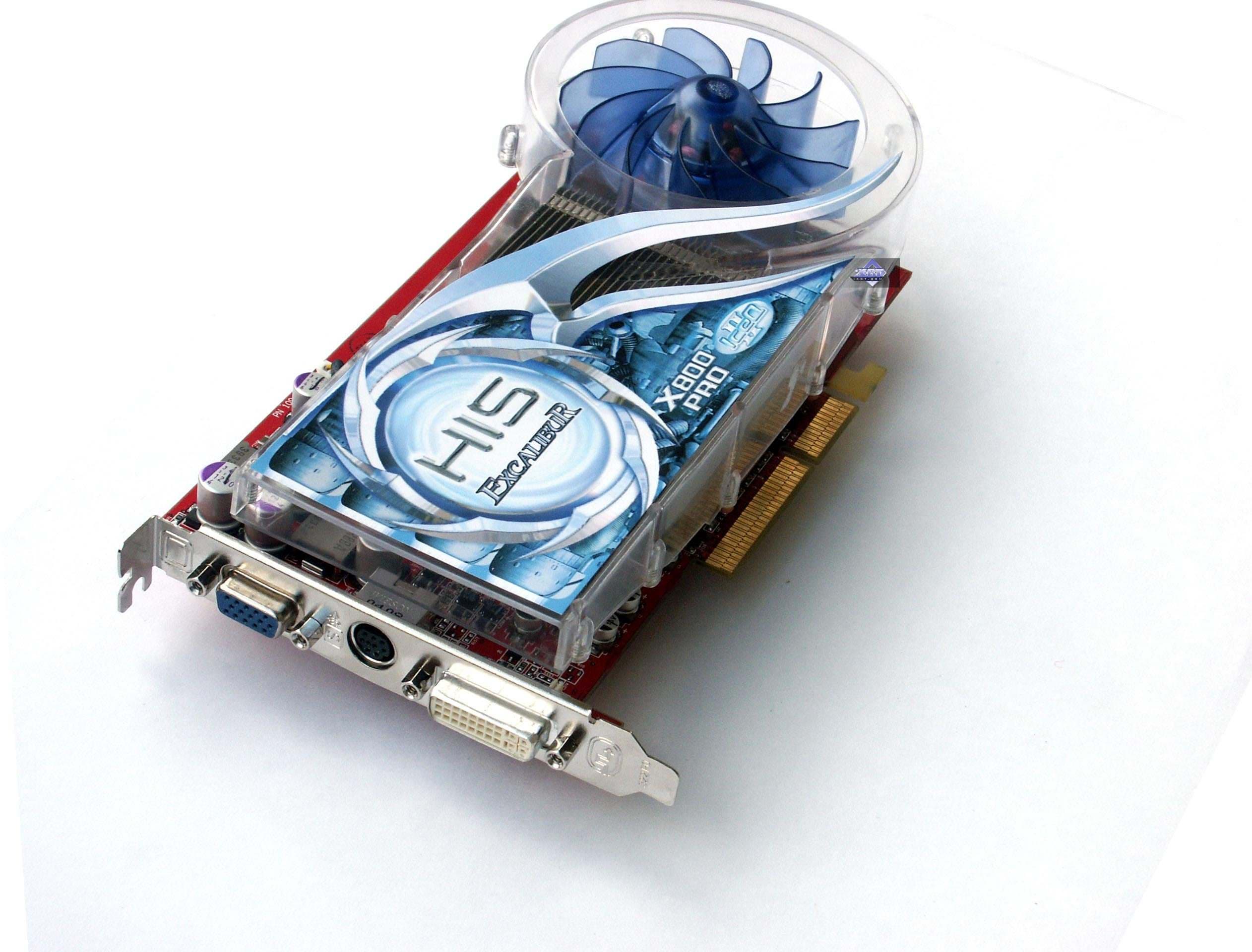

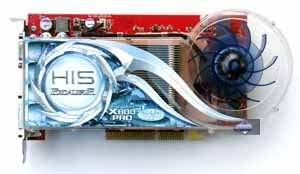

Ну давайте теперь посмотрит на карты (вернее, можно сказать, на одну карту) :-)

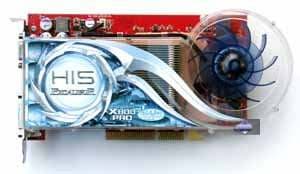

| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP |  | |
|---|---|---|
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | |
|---|---|

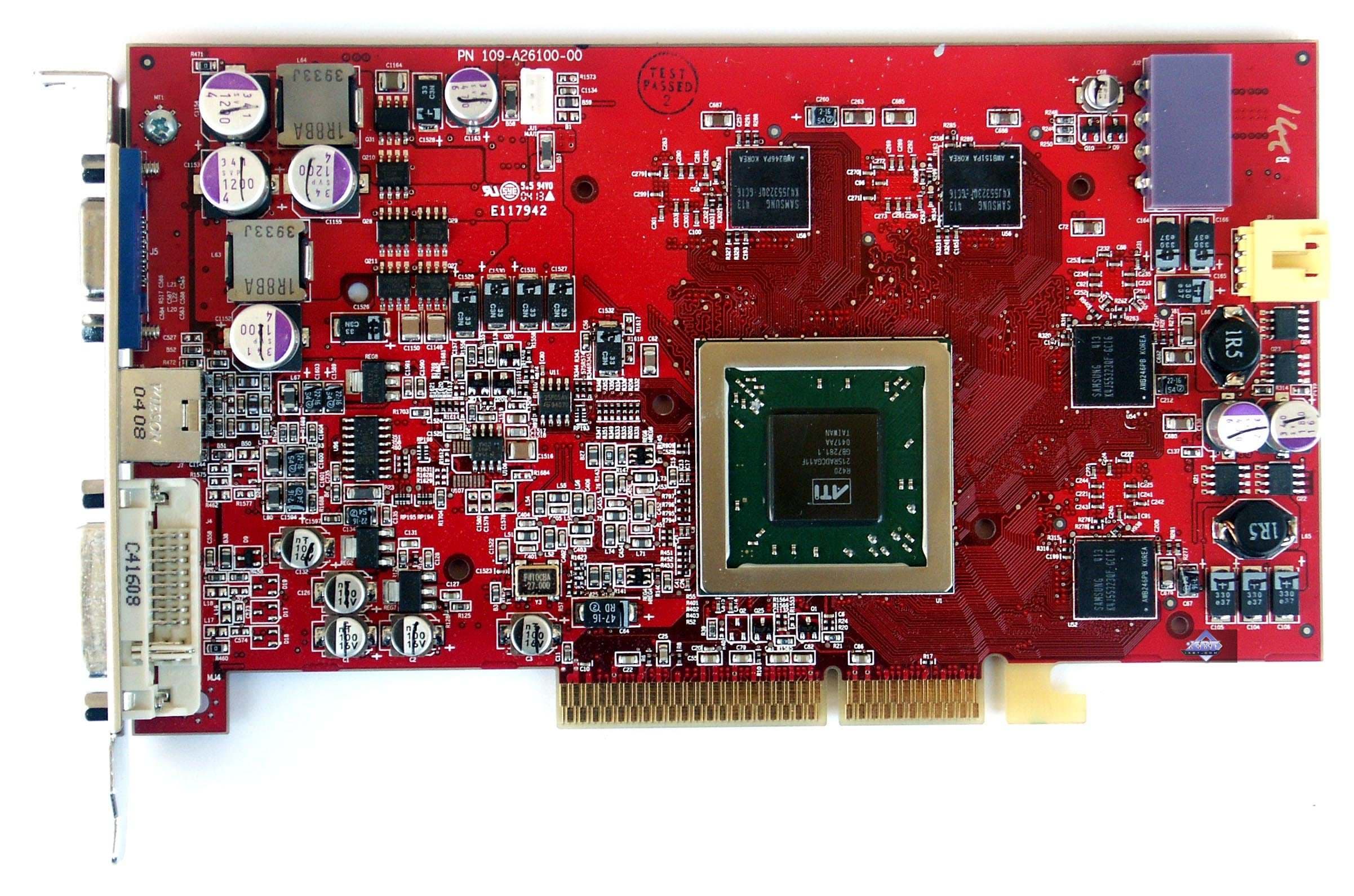

| Карты имеют интерфейс AGP x8/x4, 256 МБ памяти GDDR3 SDRAM размещенной в 8-ми микросхемах на лицевой и обратной сторонах PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.6 ns, что соответствует частоте работы 625 (1250) МГц, память же работает на HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP на частоте 450 (900) МГц; а на HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP на частоте 560 (1120) МГц. Частота работы GPU — в первом случае 475 MHz, во втором — 520 МГц. Шина обмена с памятью — 256 bit. Число пиксельных конвейеров × число текстурников — в первом случае 12x1 (4х3), во втором — 16х1 (4х4). |  |

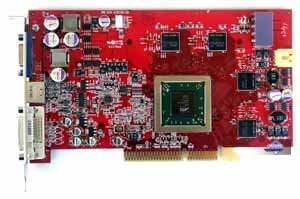

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | Reference card ATI RADEON X800 XT |
 |  |
 | |

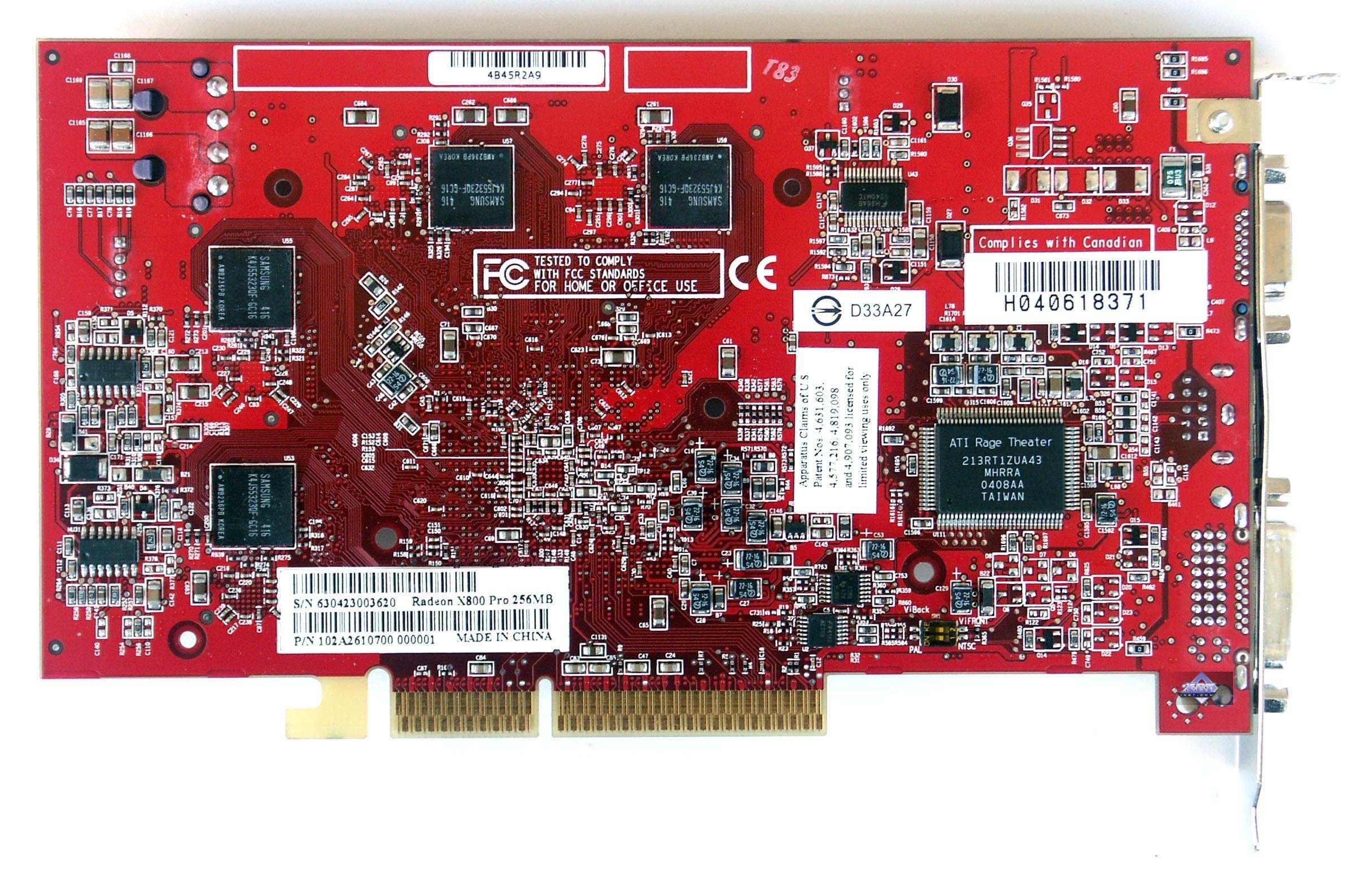

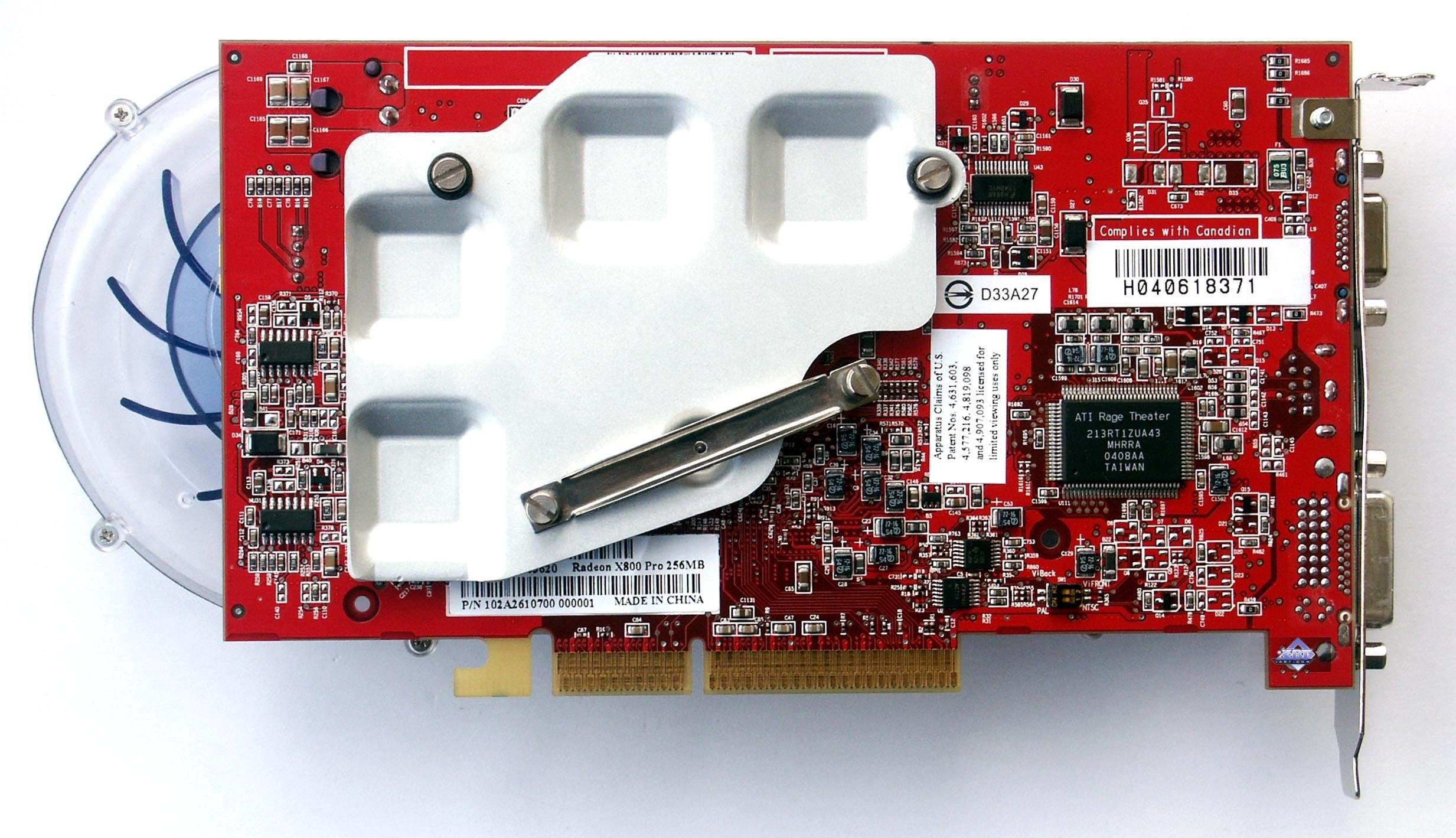

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | Reference card ATI RADEON X800 XT |
 |  |
 | |

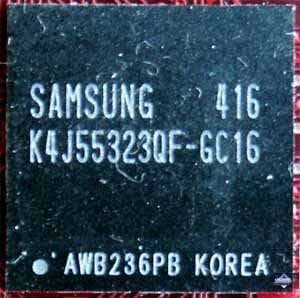

Обратили внимание на то, что оба изделия имеют одну и ту же память — 1.6ns? Ну и напомню, что у X800 PRO в данном исполнении имеется VIVO:

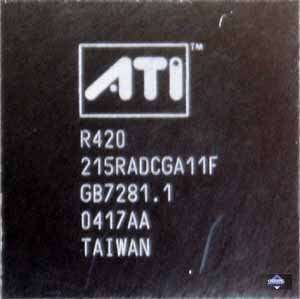

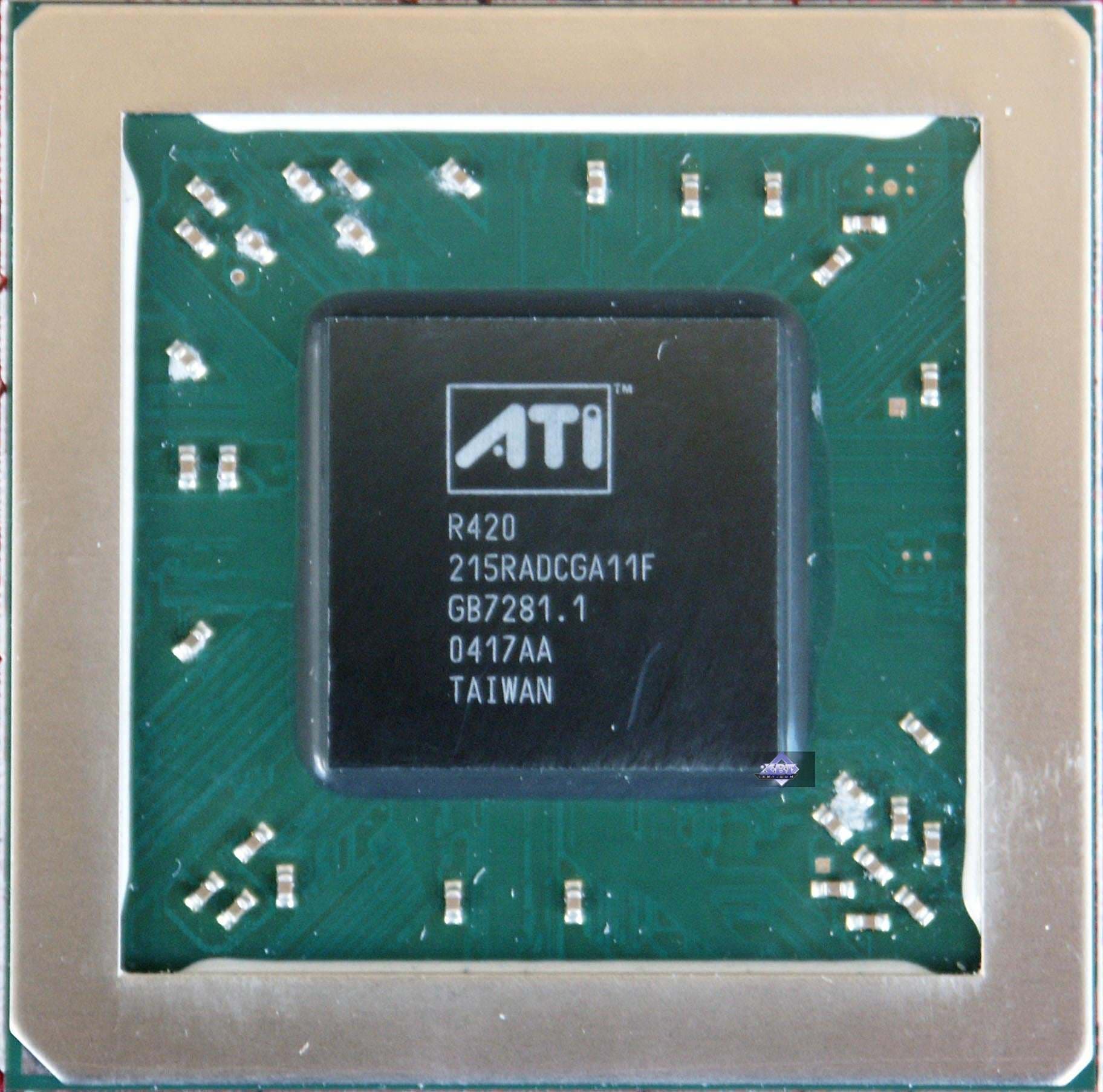

Интрига усиливается… Посмотрим на GPU (на HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP!)
Цифра в третьей строчке в конце — .1 указывает на то, что чип может переделываться в X800 XT, правда статистика по неделям выпуска чипов пока малочисленна, и выводы не сделать. Но обратим взгляд на угол, где расположены контакты, и у X800 PRO перемычка между двумя всегда перепилена лазером (она под первым слоем текстолита, ее не видно).
О как! А перемычка целая, никаких следов от перепила нет. Уже можно сделать вывод, что перед нами фактически X800 XT собственной персоной. Плюс наличие 1.6ns памяти, плюс VIVO… Да, просто по каким-либо причинам снизили число конвейеров, частоты и стали продавать как X800 PRO. Почему?
Судя по тому, что такие карты уже не в новинку (на западных форумах уже обсуждается), ответ может быть таковым: при финальном тестировании карт, сделанных изначально как X800 XT, завалены были тесты, являющиеся этаким страховочным элементом в общем техпроцессе. Ничего не оставалось делать, как понижать карты на 1 ступень. А ниже X800 XT Platinum Edition пока лишь X800 PRO.

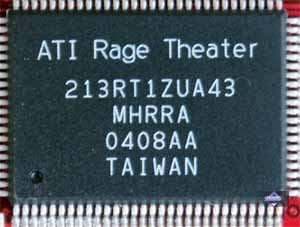

Возможна и иная причина. На X800 PRO не ставятся Rage Theater по маркетинговым соображениям. Но от партнеров или ОЕМ-заказчиков поступили большие заказы на X800 PRO с VIVO. Менять техпроцесс производства карт, чтобы ставить RAGE Theater и обслуживающую его логику, вероятно, весьма дорого. Уж точно дороже, нежели ряд X800 XT пустить как X800 PRO по более низкой цене.
А может быть в реале есть и та, и другая ситуация.

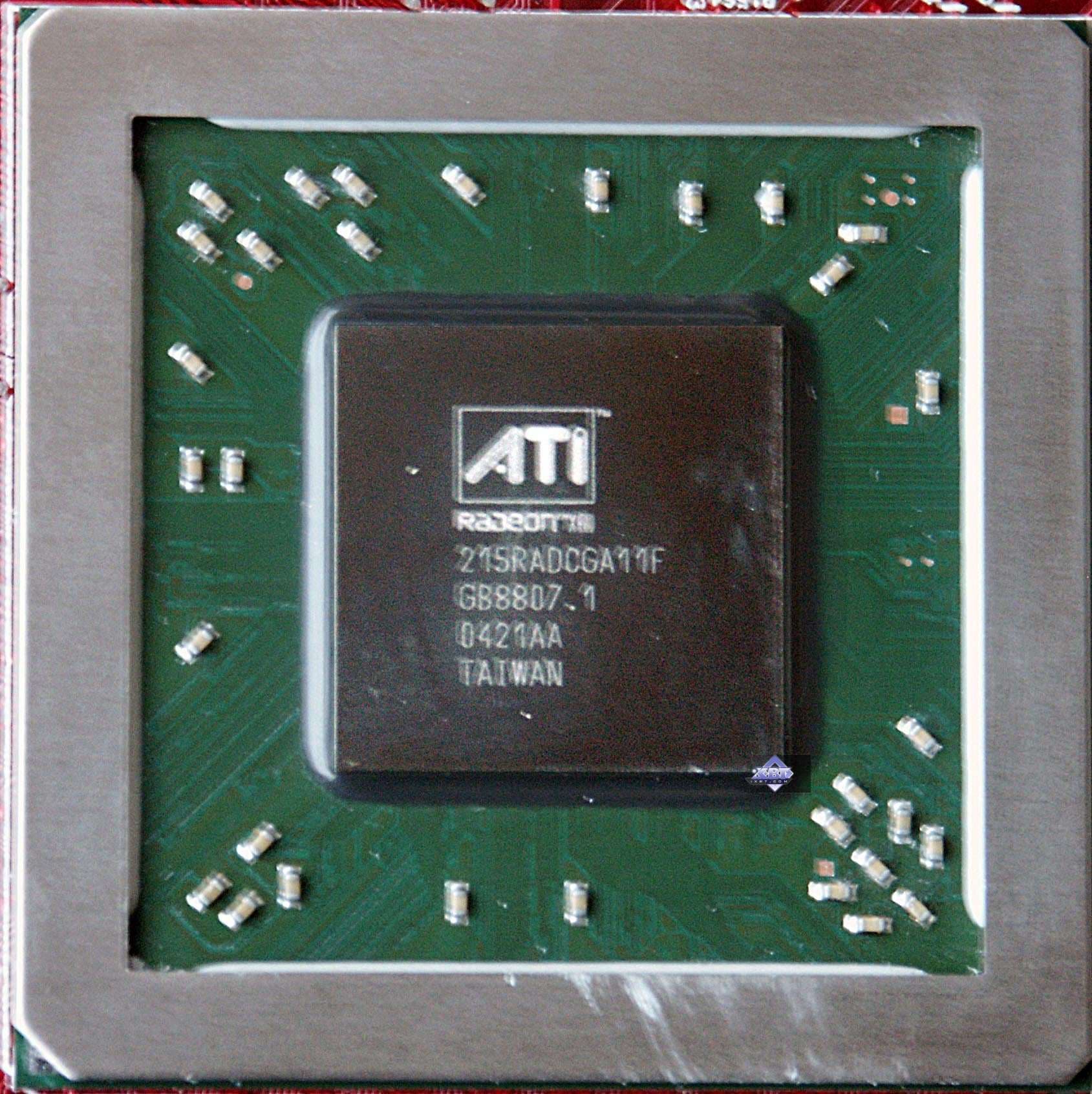

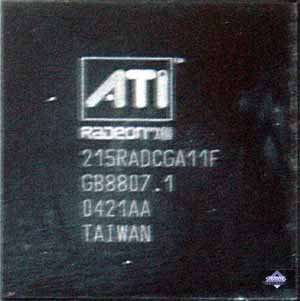

Кстати, вот снимок «родного» X800 XT уже с HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP
Обратили внимание на вторую строку в маркировке? И сравните ее с предыдущим вариантом. Одно и то же! Это просто лишнее доказательство того, что на HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP установлен чип X800 XT. Маленький штрих: ATI уже начала заменять кодовую маркировку R420 на полноценную.
Итак, как же сделать из HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP полноценную XT? Очень просто: надо прошить BIOS от X800 XT, который, в отличие от записанных с помощью фирменной утилиты atiflash, имеет не урезанную до 54К длину, а полноценную — 64К. Такие BIOS имеет Gigabyte.
Вот ссылка на BIOS от X800 PRO, а вот от X800 XT.
ПРЕДУПРЕЖДЕНИЕ! Ни я, ни редакция сайта НЕ НЕСЕМ ответственности за возможности поломки видеокарт или иные негативные последствия в случае неправильного или неумелого пользования прошивками BIOS и утилитами, ими управляющими!
Опытным путем было достигнуто, что информация о конвейерах изменяется в конце BIOS, то есть те файлы, что пишет atiflash, не содержат информации ни о DeviceID, ни о числе конвейеров. Разумеется, только целая перемычка на самом чипе дает возможность перепрошивки числа конвейеров и DID.
В итоге после прошивки была получена полноценная карта X800 XT с частотами 520/560 (1120) МГц, которая успешно заработала с 16-ю конвейерами и новыми частотами.
Перед прошиванием следует сохранить BIOS, что в вашей карте. Это можно сделать с помощью atiflash, тут длина не имеет значения.
И, как я уже выше сказал, что если вдруг карта не сможет полноценно работать как X800 XT, то я привел ссылку на BIOS от X800 PRO, который имеет длину в 64К, и вернет назад как DeviceID, так и 12 конвейеров (ну и частоты тоже). А поверх его уже прошейте тот BIOS, что сохранили с самого начала, это нужно для работы VIVO.
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | |
|---|---|

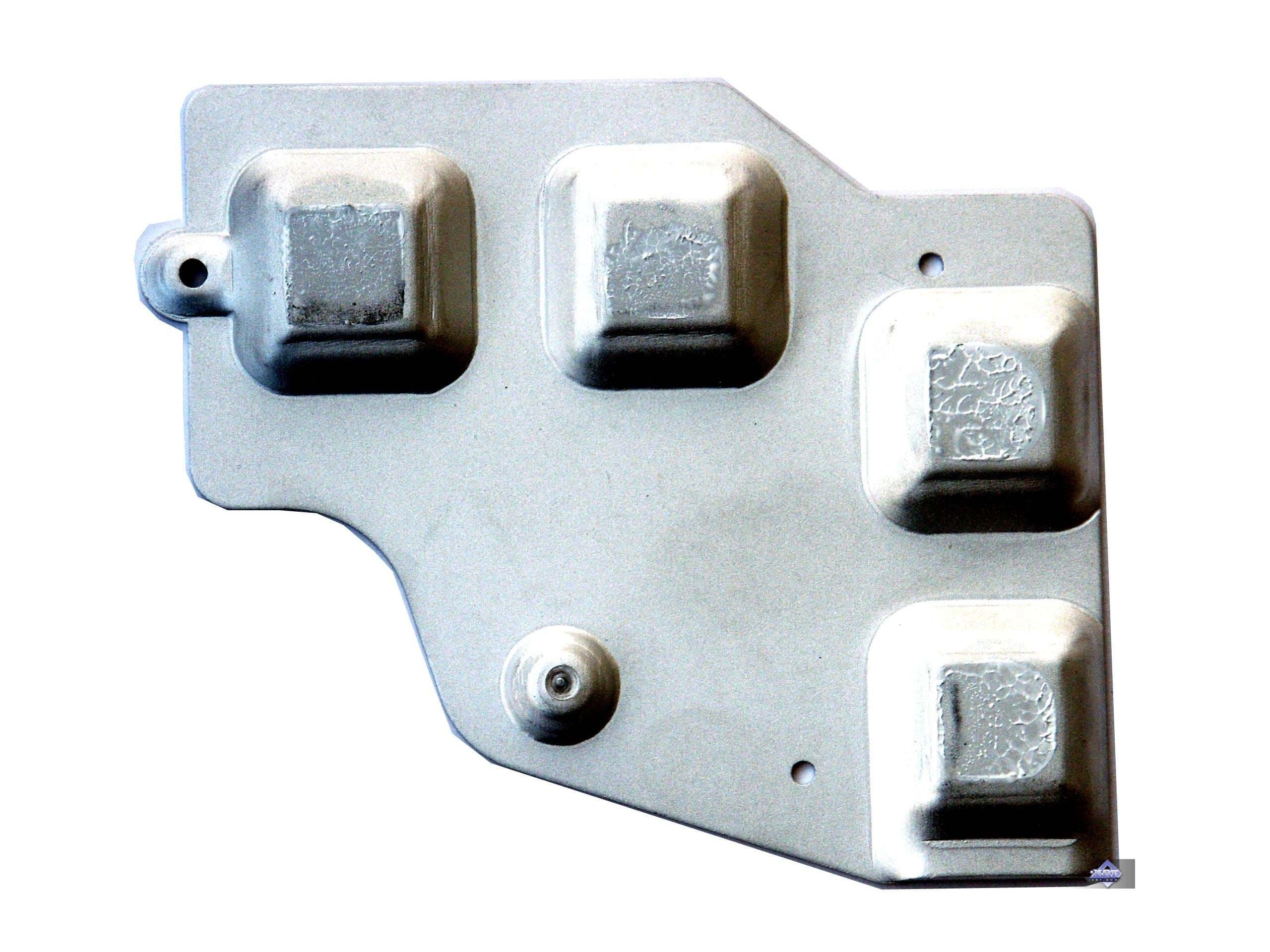

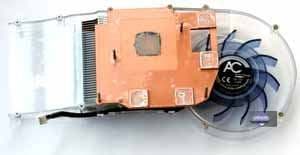

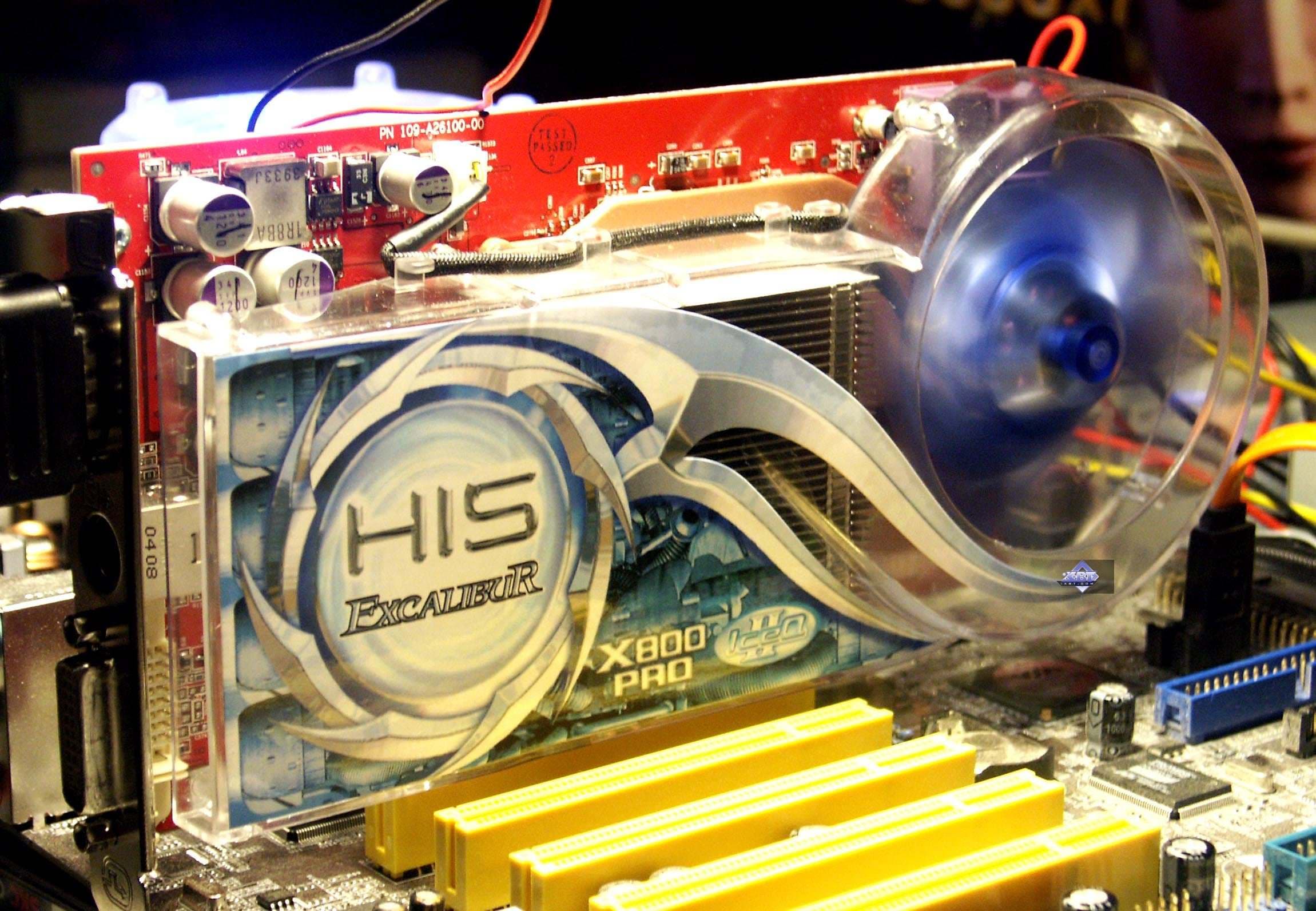

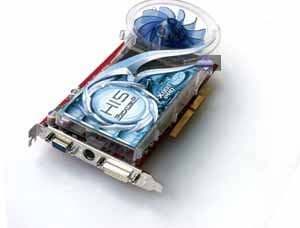

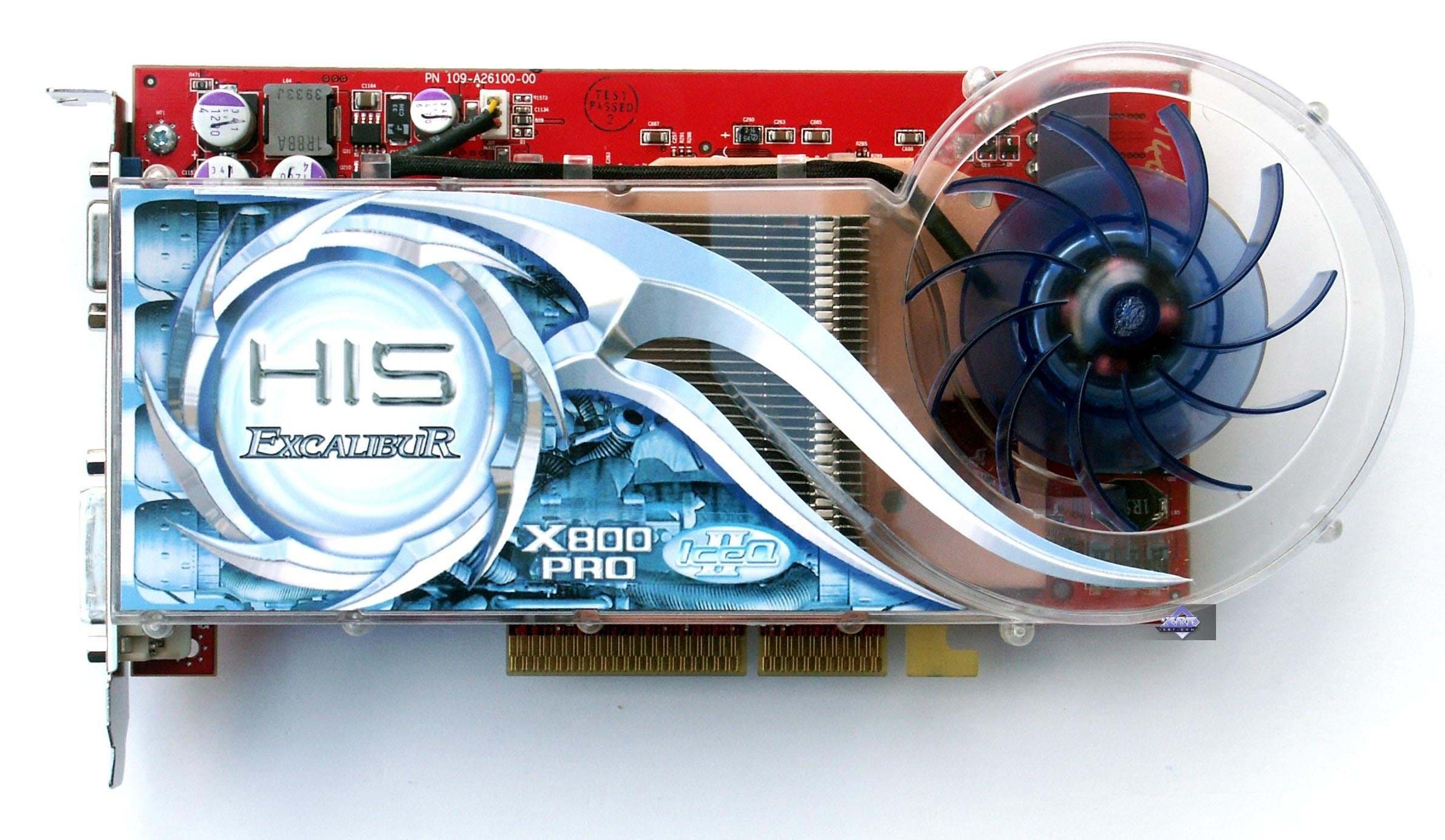

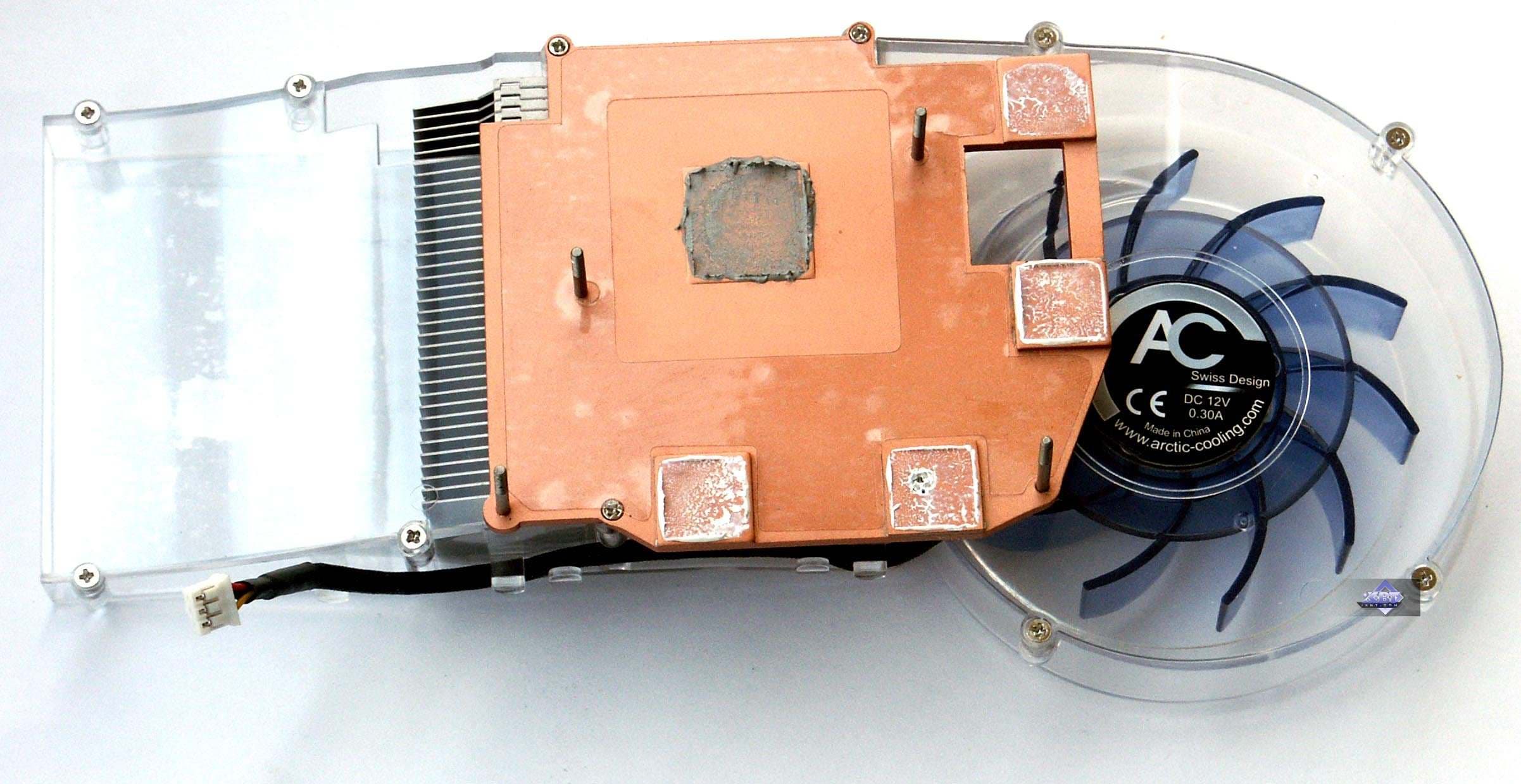

Главная изюминка карт, что следует уже из их названия, это оснащение их очень интересной системой охлаждения от Arctic Cooling. Перед нами переработанное устройство (оно потому и называется IceQ II) с мощной турбиной и пластиковым корпусом, идущим вдоль карты. Воздух засасывается изнутри и выбрасывается наружу. Поскольку все X800 обладают мониторингом, то нет смысла на кулере ставить какие-то регуляторы, всем управляет драйвер, следя за температурой. Жаль, что такое великолепие не оснастили подсветкой. Полупрозрачные корпус и лопасти вентилятора очень великолепно бы смотрелись с освещением. |  |
 | |
 | |
 | |

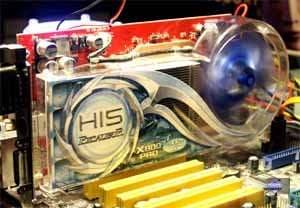

Разумеется, такая мощная система охлаждения занимает дополнительный слот, поэтому это надо иметь в виду. В комплект поставки входит брэкет (костыль) с решеткой, который устанавливается напротив раструба кулера.
Перед тем, как рассмотреть комплект поставки, замечу еще раз, что компания HIS обладает доброй и очень нужной традицией на коробке писать частоты работы той или иной карты.

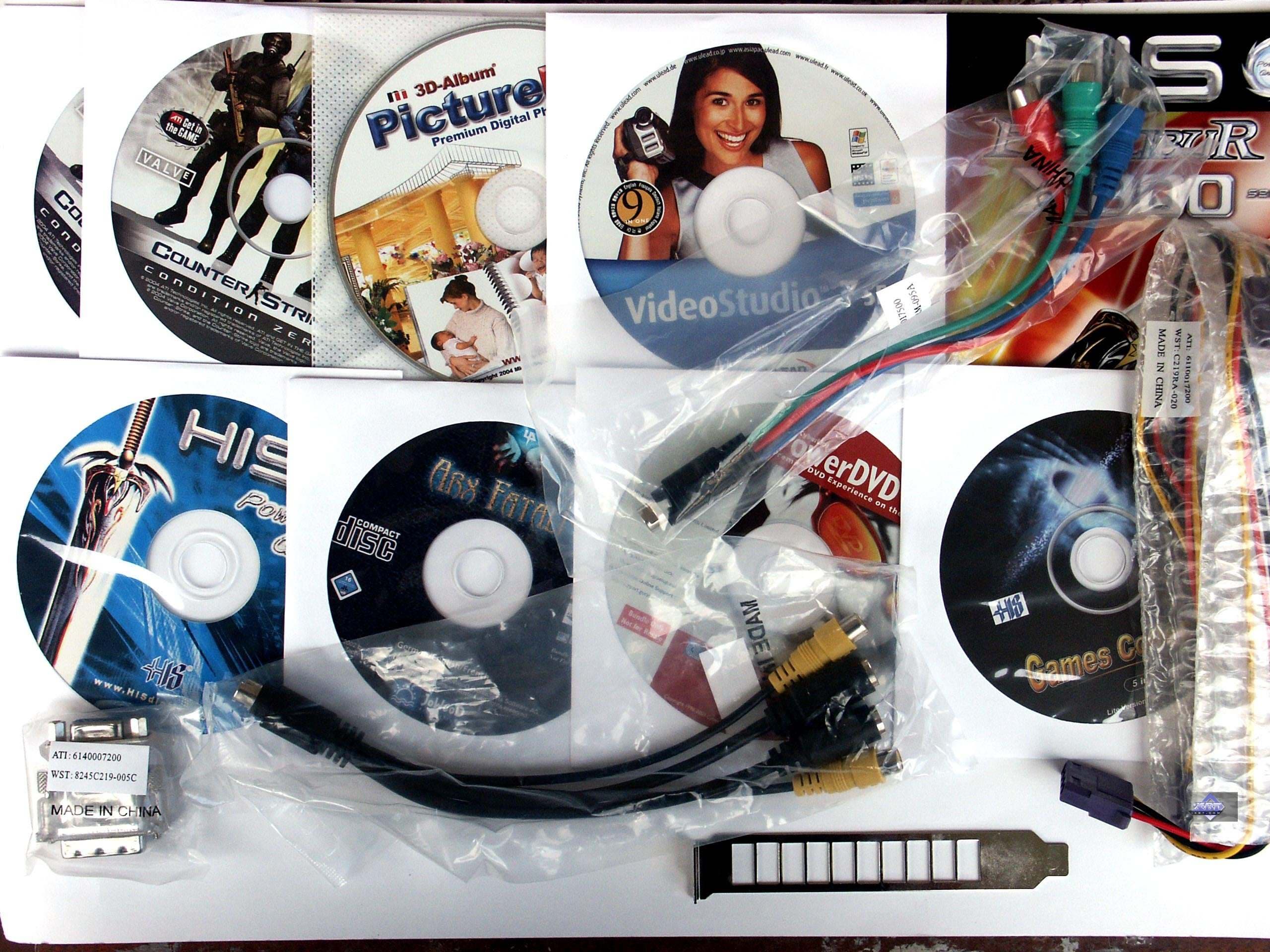

Рассмотрим комплект поставки.
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | |
|---|---|

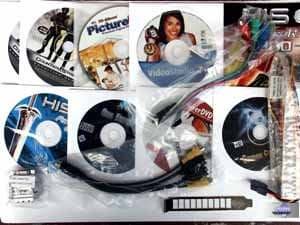

| В коробке можно найти руководство пользователя, диск с драйверами, удлинители TV, переходник DVI-to-d-Sub, SVideo-to-RCA, HDTV, для внешнего питания, брэкет с решеткой, ну и конечно же диски с дополнительным ПО: это и VideoStudio для VIVO, и две игры (CS:CZ, Arx Fatalyst), демо-версии игр, интересная программа 3D-Album PictureZ, ну и PowerDVD 5.0 |  |
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | |
|---|---|
Упаковка в стиле HIS: голубые тона, говорящие о снегах и холоде (подчеркивая мощность охладителя), хороший вид (имеется окно с видом на карту), рельефность надписей. |  |
 | |
По поводу разгона: HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP смог заработать на частоте 560(!)/1170(!) МГц, а HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP — на частоте 540/1280 МГц. Практически это рекорды среди разгонов подобных карт без использования средств внешнего сильного охлаждения. Повторю, что разгон — дело КОНКРЕТНОГО экземпляра!
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3200 MHz
- процессор Intel Pentium 4 3200 МГц;
- системная плата ASUS P4C800 Delux на чипсете i875P;
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- Компьютер на базе Athlon 64 3200+
- процессор AMD Athlon 64 3200+ (L2=1024K);
- системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
- оперативная память 1 GB DDR SDRAM PC3200;
- жесткий диск Seagate Barracuda 7200.7 80GB SATA.
- операционная система Windows XP SP1; DirectX 9.0b;
- мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
- драйверы ATI версии 6.444 (CATALYST 4.5); NVIDIA версии 61.11.
VSync отключен
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.
Что касается протестированного экземпляра, то совместно с Mitsubishi Diamond Pro 2070sb платы продемонстрировали отменное качество в следующих разрешениях и частотах:
| HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP; HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz (результаты идентичные для обеих карт) |
|---|
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Unreal 2: The Awakening (Infogrames), DirectX 8.1, мультитекстурирование, тестирование проводится при помощи вспомогательного пакета Bench'emAll! 2.5beta.
- RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4). Настройки тестирования: pixel shaders 1.1, shadow buffers OFF.
- Half-Life2 (Valve/Sierra) — DirectX 9.0, два разных записанных demo (ixbt07 и coast). Тестирование проводилось при включенной анизотропной фильтрации.
- Tom Clancy's Splinter Cell v.1.2b (UbiSoft) — Direct3D, Vertex/Pixel Shaders 1.1/2.0, Hardware T&L, качество максимальное (Very High); demo 1_1_2_Tbilisi. Отметим, что в игре не работает антиалиасинг.
- Call of Duty (MultiPlayer) (Infinity Ward/Activision) — OpenGL, мультитекстурирование, ixbt0104demo, настройки тестирования — все на максимально возможном уровне, S3TC ON
- Tomb Raider: Angel of Darkness v.49 (Core Design/Eldos Software) — DirectX 9.0, Paris5_4 demo, настройки тестирования приведены здесь.
- Fac Cry v.1.1 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo01 (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.
Также, если кто хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.
Производительность
- 1. Call of Duty
- 2. FarCry
- 3. Unreal 2: The Awakening
- 4. Tomb Raider: The Angel of Darkness
- 5. RightMark 3D
- 6. Half Life 2 beta
Так и хочется сказать, что перед нами не две, а одна карта в двух ипостасях :-). Но все же на деле карт две, конечно. Но писать можно сразу о двух.
HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP и HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP вносят прежде всего новую, живую струю в скучный ряд референсов на базе X800, которых уже много, и разнообразия вообще нет.
К тому же, система охлаждения действительно эффективна! И разгоны выше, и на штатных режимах температура ниже (может и не на 11 градусов, как на коробках гласит, но на 7-8 градусов точно). И к тому же, а это фирменная особенность кулеров Arctic Cooling, шума почти нет! Только при перегреве, когда турбина заведется на полные обороты, можно услышать некоторый шум.
В общем, среди X800 PRO и X800 XT эти карты резко выделяются, и очень даже в положительную сторону. Жаль, что коробки относительно скромные, можно было бы придумать упаковку по-масштабнее (типа сумок как у PowerColor), да и комплектацию не мешало бы пополнить.
Ну и в целом вывод по X800 PRO с VIVO: если оно есть и память 1.6 ns, то высокий шанс получить X800 XT из такой карты.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
По результатам исследования HIS Excalibur X800 Pro IceQ II Limited Edition 256MB AGP и HIS Excalibur X800 XT IceQ II Limited Edition 256MB AGP получают награду в номинации «Оригинальный дизайн» (за август).
