На данный момент эта плата представляет собой вершину в линейке ориентированной на процессоры Intel, посему она соответственно статусу укомплектована и высокофункциональна. Хотелось бы обратить внимание на то, что упор сделан на функциональность, а не на «финтифлюшки»: 8 разъемов Serial ATA — это даже по нынешним временам более чем «взросло».

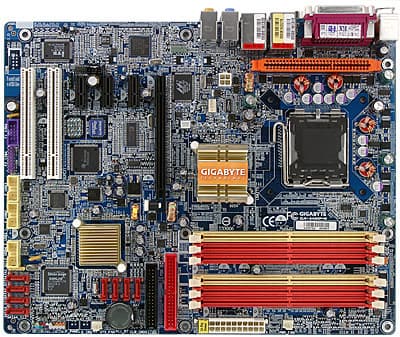

Разводка платы привычна — не совсем удобно расположен ряд разъемов вдоль левого края платы, разъемы FDD и PATA — позади разъема для видеокарты, а аудиоразъем — перед слотами PCI-E 1x. Доступ к перемычке не затруднен при установке платы в корпус, ее краткое описание приведено на текстолите. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 1500 мкФ, 4 по 1000 мкФ и 9 по 560 мкФ . На плате находятся стабилизаторы напряжения шины PCI-E x16 (4x1000 мкФ) и памяти (6x1000 мкФ).
На плате разведен но не распаян разъем COM-порта. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:
- напряжения процессора, памяти, +3,3 и +12 В;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы:
- Процессорный сокет (Socket 775);
- 6 разъемов под DDR 2 SDRAM DIMM (различаются цветом, сгруппированы по три);
- Слот PCI-E x16 (с защелкой);
- 3 слота PCI-E x1;
- 2 слота PCI;
- Разъемы питания: стандартный EPS12V (24 контакта) и 4-контактный для 12 В;
- Разъем FDD;
- Разъем IDE (Parallel ATA) — «чипсетный»;
- 8 разъемов SATA (Serial ATA) — 4 из них «чипсетные», 4 — за счет дополнительного контроллера;
- Разъем для подключения модуля U-Plus DPS;
- 4 разъема для подключения планок с дополнительными портами USB (2.0);
- 2 разъема для подключения планки с дополнительными портами FireWire;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения стандартного IRDA модуля;
- Разъем для подключения планки с дополнительными звуковыми выходами;
- 4 разъема для подключения вентиляторов (3 — с возможностью контроля количества оборотов, к нерегулируемому можно подключить вентилятор для радиатора северного моста чипсета).

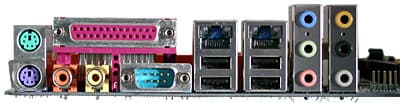

Задняя панель платы (слева направо, по блокам)
- PS/2 мышь и клавиатура;
- LPT, 1 COM-порт, S/PDIF-In/Out типа Coaxial;
- 2 порта USB и RJ-45 (Gigabit Ethernet);
- 2 порта USB и RJ-45 (Gigabit Ethernet);
- 3 аудиоразъема (Mic-In, Line-In, Front);
- 3 аудиоразъема (Center/Sub, Rear, Side).
Комплект поставки
- Упаковка стандартного дизайна, 2 коробки с ручками;
- Документация (вся на английском языке):
- руководство пользователя;
- руководство по настройке SATA RAID;
- плакат, описывающий основные моменты по установке и настройке;
- Шлейфы:
- ATA 66/100/133 (синего цвета с логотипом компании);
- FDD (синего цвета с логотипом компании);
- 4 кабеля Serial ATA;
- 1 переходник-разветвитель питания SATA;
- U-Plus DPS;
- Карта WiFi 802.11b/g с антенной;
- Планка на заднюю панель с 2 портами USB и 2 FireWire;
- Планка на заднюю панель с 2 портами USB;
- Заглушка на заднюю панель;
- 2 компакт-диска с программным обеспечением:
- необходимые для работы платы драйверы;
- драйверы для платы расширения 802.11b/g;
- Adobe Acrobat Reader;
- Norton Internet Security 2004;
- Gigabyte @BIOS;
- Gigabyte C.O.M;
- Gigabyte DMIView;
- Gigabyte EasyTune 5;
- Gigabyte FaceWizard;
- Gigabyte Windows Utility Manager;
- Gigabyte IA Panel;
- Gigabyte Management Tool;
- DirectX 9.0

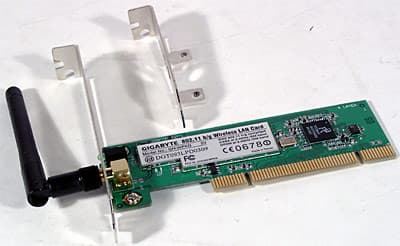

В комплектации следует отметить наличие WiFi-карты (причем достаточно современной — с поддержкой стандарта 802.11g). В комплекте ПО можно отметить наличие Norton Internet Security (персональный firewall) последней версии. Не такая уж и дешевая программа, а пользоваться лицензионным ПО, что ни говори, приятнее и спокойнее…
Интегрированные контроллеры
- Звуковой, на базе HDA-кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудио входов/выходов;
- 2 cетевых, 1 из них реализован на базе микросхемы Broadcom BCM5751KFB, с поддержкой 10 Base-T/100 Base-TX/1000 Base-T, второй — на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10 Base-T /100 Base-TX/1000 Base-T;
- FireWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 3 портов Firewire-800;
- USB 2.0, на базе микросхемы Cypress CY7C6564D-LFC с поддержкой 3 портов USB 2.0;
- SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1 и 0+1 и 4 разъемами SATA.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.14, -0.16 | Очень хорошо |
| Уровень шума, дБ (А): | -91.7 | Очень хорошо |
| Динамический диапазон, дБ (А): | 90.8 | Очень хорошо |
| Нелин. искажения, %: | 0.0034 | Очень хорошо |
| Интермод. искажения, %: | 0.030 | Хорошо |
| Взаимопроникновение каналов, дБ: | -91.6 | Отлично |
Общая оценка: Очень хорошо (подробнее).
Фирменные технологии
- Gigabyte Dual BIOS (2 микросхемы Flash EEPROM)

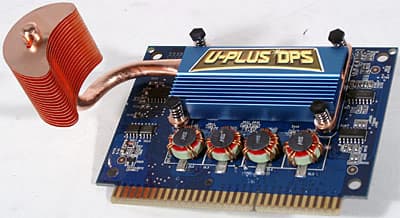

- Gigabyte U-Plus DPS (дополнительный VRM)
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge, Write Recovery Time, Refresh Cycle, Refresh Mode Select |
| Выбор частоты работы памяти | + | Auto, DDR266, DDR333, DDR400, DDR2-333, DDR2-400, DDR2-533 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | + | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шины PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—355 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x50 | |
| Изменение напряжения ядра процессора | + | 0.8375-1.6 В, шаг 0.125 В | |
| Изменение напряжения памяти | + | Normal, +0.1, +0.2, +0.3 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины PCI-E | + | Normal, +0.1, +0.2, +0.3 В | |
Использовалась версия BIOS F2, как последняя из доступных на время проведения тестирования.
Данные предварительного тестирования
В этом качестве мы просто приведем одну из диаграмм будущего обзора. Результаты Gigabyte 8ANXP-D представляет линейка «i925X/DDR2-533»:
