TV- и FM-тюнер AVerTV Hybrid+FM PCI — гибридный вариант под распространённый интерфейс от AVerMedia Technologies




Беспокойство и неудовлетворенность —
непременные условия дальнейшего прогресса.
Томас Алва Эдисон

Тайваньская компания AVerMedia Technologies Inc. является одним из ведущих поставщиков продукции на рынок компьютерных TV-тюнеров. Статус лидера обязывает к появлению моделей, отличающихся от конкурентов. Устройство, о котором пойдёт речь в этом обзоре, не является первым в мире тюнером с интерфейсом PCI, способным работать как с аналоговым, так и с цифровым вещанием в формате DVB-T. Однако многие из побывавших в нашей лаборатории гибридных тюнеров с интерфейсом PCI либо не имели возможности приёма FM-радиостанций, либо не отличались хорошим качеством приёма аналоговых каналов, либо и то, и другое вместе. PCI-решение от AVerMedia интересно ещё и тем, что обкатка его аппаратной части фактически произошла на продемонстрировавшем очень хорошие результаты AVerTV Hybrid+FM Cardbus. Каким же оказался результат переноса удачного решения с PCMCIA на PCI — далее по тексту.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:

Xpert DTV — DVBT USB — DVB-T тюнер с интерфейсом USB 2.0 от Kworld Computer
Kworld Xpert DTV — DVBT PCI — DVB-T тюнер со сквозным антенным подключением
Pinnacle Media Center 300i — гибридный TV-тюнер с неоднозначным ПО
Compro VideoMate DVB-T300 — гибридный TV-тюнер без существенных недостатков
Kworld NB-TV 220 — мультистандартный гибридный TV-тюнер под PCMCIA с двумя приёмниками
AVerTV Hybrid+FM Cardbus — достойный внимания гибридный TV- и FM-тюнер с интерфейсом PCMCIA
Yuan PG700 — гибридный TV- и FM-тюнер с мультимедийным ПО от Cyberlink
Gainward Hollywood@Home DVB2GO — миниатюрный DVB-T тюнер с интерфейсом USB 2.0
Leadtek WinFast DTV2000 H — гибридный TV- и FM-тюнер с классическим приёмником и оригинальным подключением антенн
AVerTV DVB-T Volar — миниатюрный DVB-T тюнер с интерфейсом USB 2.0 от AVerMedia
VideoMate U3 — вариант компактного DVB-T тюнера под USB 2.0 от Compro Technology
Compro VideoMate U500 — компактный USB 2.0 DVB-T тюнер с сюрпризом

Комплект поставки

Переход AVerMedia на оформление коробок в агрессивной чёрно-оранжевой цветовой гамме коснулся и Hybrid+FM PCI. Формированию положительного впечатления от дизайна упаковки также помогает использование рельефного тиснения. Локализация пояснительных надписей достаточно грамотна, одна опечатка в слове «просморт» вполне простительна.

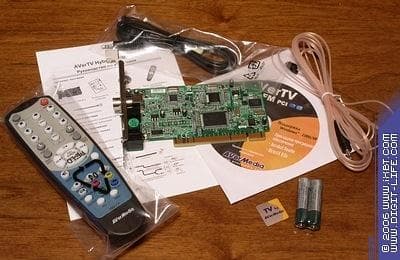

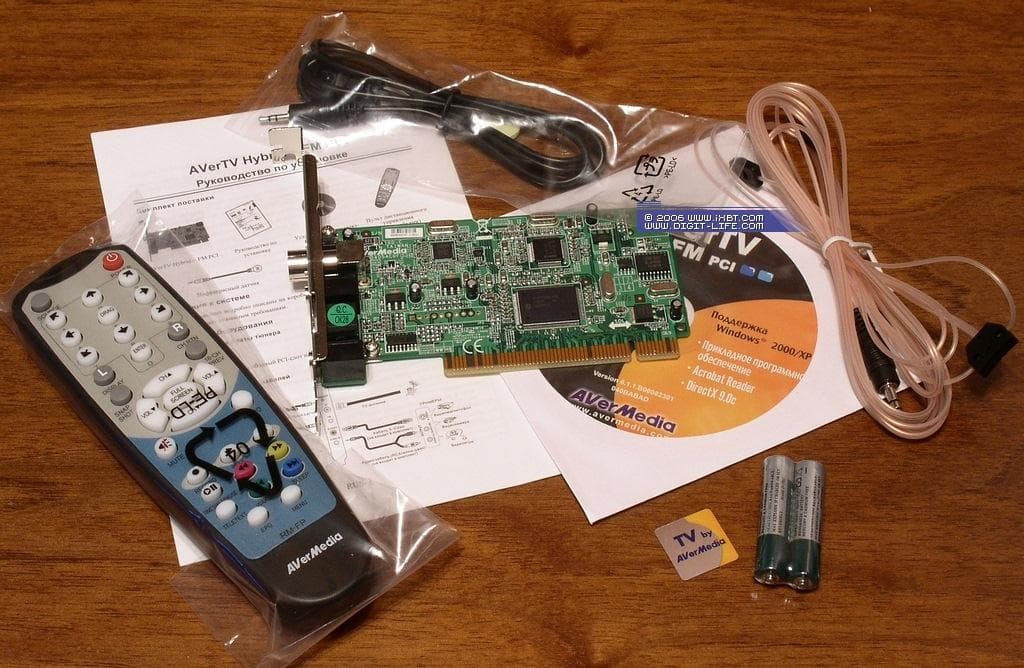

Комплект поставки трудно назвать необычным, в него входят:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Краткое руководство по установке тюнера на русском языке
  • Наклейка с логотипом компании

Приятные дополнения в виде стороннего ПО для редактирования записанных файлов, авторинга DVD и т. д. традиционно не прилагаются.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • Электронная программа передач (EPG)
  • 16-канальный предварительный просмотр
  • Быстрый поиск и переключение каналов
  • Точная настройка каналов
  • Группировка любимых каналов
  • Полностью изменяемый размер ТВ экрана (от 1/4 до полного экрана)
  • Сортировка (переназначение) каналов
  • Сдвиг во времени (TimeShift)
  • Функция масштабирования Overscan
  • Планировщик (единовременный/регулярный режим)
  • Бесшумная запись (отключение звука во время записи)
  • Захват кадров (один кадр/последовательность кадров)
  • Функции «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Улучшенное качество изображения
  • Регулировка цвета для каждого канала
  • Поддержка HDTV (1080i/720p) в цифровом режиме
  • Вывод компьютера из режимов Standby и Hibernate для записи
  • Поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука
  • Поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки)
  • Поддержка видеорежимов 4:3 и 16:9
  • 16-канальный предварительный просмотр
  • Поддержка Windows XP MCE 2005 в режиме DVB-T

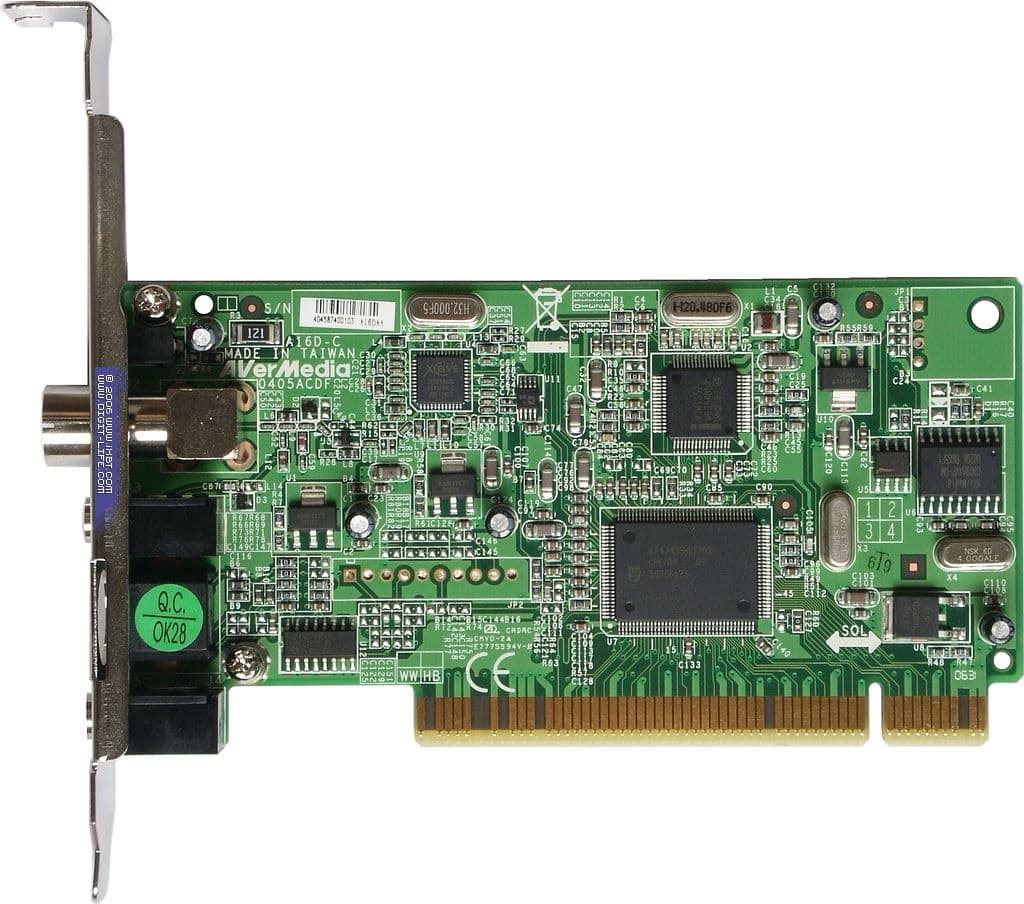

Плата имеет низкопрофильный дизайн при стандартной длине. Все основные элементы находятся на лицевой стороне. Несмотря на опыт инженеров AVerMedia в использовании керамических конденсаторов, совсем без электролитических конденсаторов в этом случае не обошлось. Приятно удивляют 4 (!) интегральных стабилизатора питания. Как вышеописанные мероприятия скажутся на эффективности работы, попробуем оценить позже.

Элементная база повторяет AVerTV Hybrid+FM Cardbus.

Гибридный ВЧ-блок XC3018 производства калифорнийской компании Xceive Inc. принадлежит к последнему поколению современных полупроводниковых приёмников. Как мы уже убедились на примере того же Hybrid+FM Cardbus, при соблюдении определённых требований к обвязке, эти ВЧ-блоки способны обеспечивать качество приёма, сравнимое с классическими селекторами.

Работу в цифровом режиме обеспечивает COFDM демодулятор MT352. В ноябре 2005 года MT352 вместе с некоторыми другими решениями, разработанными Zarlink Semiconductor Inc, перешёл в собственность Intel Corporation. Так что, словосочетание «тюнер от Intel» уже не является оксюмороном.

9-битный АЦП Philips SAA7135HL/203 поддерживает все существующие стандарты аналогового телевидения. От SAA7135HL/101 этот чип отличается отсутствием Dolby-процессора. При работе с DVB-T он используется в качестве моста.

Конфигурация тестового компьютера

  • Процессор AMD Athlon 64 X2 4200+
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ Samsung
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании

Источником DVB-T сигнала выступал передатчик Санкт-Петербургской компания «ТелеМедиум», вещающий на 34 телевизионном канале. Тестирование проводилось примерно в 15 км от передатчика.

Подключение

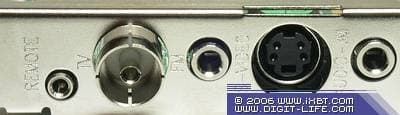

На планке находятся разъём для подключения ИК-датчика пульта ДУ mini-jack 2,5 мм, антенный разъём, гнездо для подключения FM-антенны mini-jack 3,5 мм (!), S-Video разъём для подключения внешних источников аналогового видеосигнала и линейный аудиовход mini-jack 3,5 мм.

Принесение композитного видеоразъёма в жертву низкопрофильному дизайну, вряд ли, оправдало бы отсутствие в комплекте поставки копеечного переходника RCA — S-Video. Не будем делать поспешных выводов, возможно, этому найдётся другое объяснение.

Обращает на себя внимание отсутствие каких-либо выходных аудиоразъёмов. В лучших традициях максимализма звук при работе в любом режиме передаётся только по PCI.

Настройка

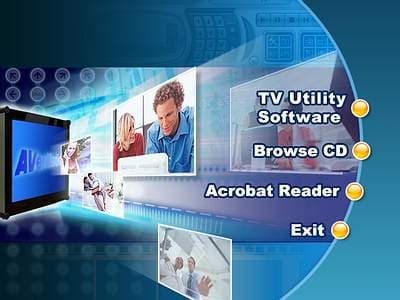

Одноуровневое установочное меню позволяет установить программу, драйвер и DirectX 90c отдельно (пункт TV Utility Software). Отметим возможность корректного удаления драйвера.

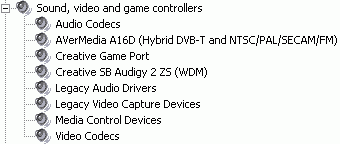

После установки появляются устройство AVerMedia A16D (Hybrid DVB-T and NTSC/PAL/SECAM/FM) в разделе Sound, video and game controllers

и иконка программы Quick TV, отвечающей за работу планировщика и пульта ДУ, в системном трее.

При тестировании использовались драйвер 3.5.0.26 и программа AVerTV версии 6.1.1 [06082103].

Со времени нашей последней встречи с новым ПО от AVerMedia (см. обзор AVerTV USB MCE) программисты компании провели заметную работу над ошибками. Радует исправление отмеченных в обзоре AVerTV USB MCE шероховатостей локализации. Отсутствие проблем с отображением русских букв в названиях каналов и заметно более корректный перевод некоторых опций позволяют не испытывать дискомфорта при работе с русскоязычным вариантом интерфейса. Ревнителям английского языка не возбраняется удалить файлы rcrus.lng и rcrus.dll из Program Files\AVerTV 6.0\config\lang.

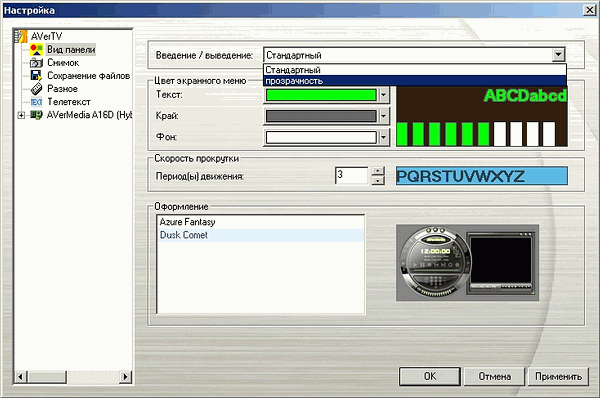

Как и прежде, в разделе Вид панели находятся такие настройки интерфейса, как общее оформление (варианты Azure Fantasy и Dusk Comet заметно отличаются друг от друга), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

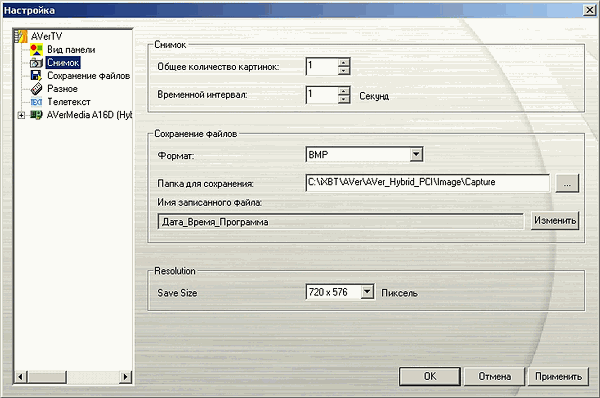

В настройках захвата кадров к количеству, интервалу между снимками, формату и префиксам (дата, время, сигнал, программа, пользовательский) добавился выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

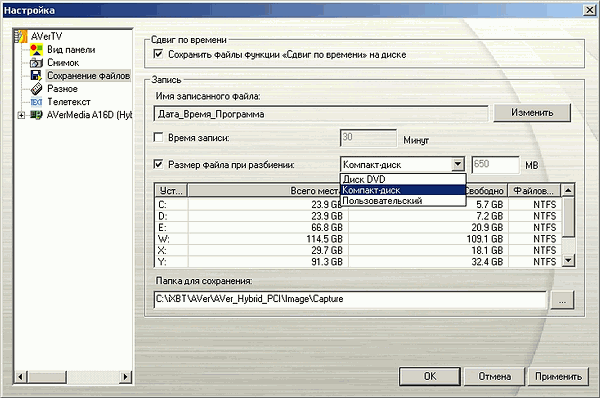

Раздел Сохранение файлов предоставляет доступ к настройкам ограничения времени записи, разбиения файлов по размеру и опции сохранения буферного файла при работе в режиме отложенного просмотра. Префиксы в названиях файлов совпадают с настройками, перечисленными выше для раздела Снимок.

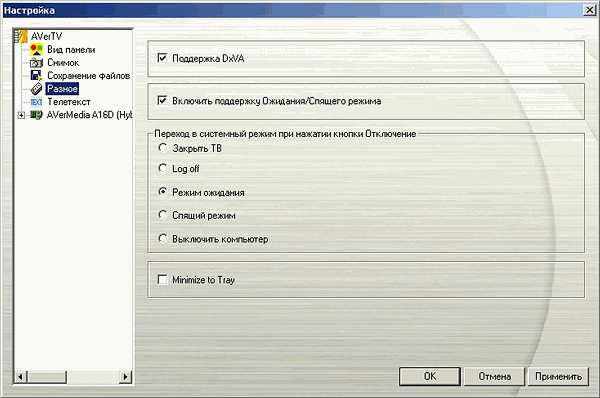

К доступным ранее в разделе Разное опциям включения/отключении аппаратного ускорения видео DxVA и активации поддержки энергосберегающих режимов добавились действия, совершаемые после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим).

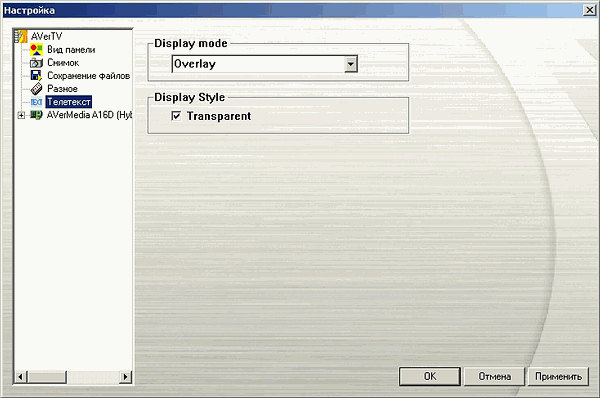

Новым пунктом стали настройки телетекста, состоящие из варианта вывода субтитров (в оверлее/в отдельном окне) и чекбокса, отвечающего за прозрачность.

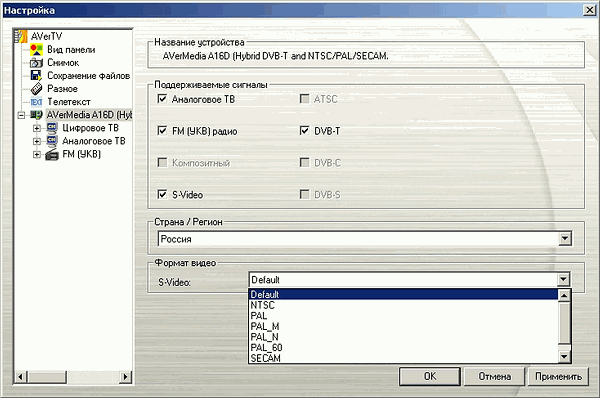

Любопытно, что раздел основных настроек устройства игнорирует композитный вход.

Похоже, что инженеры AVerMedia не последовали примеру некоторых производителей, предусматривающих в разъёме S-Video возможность подключения источников композитного сигнала через переходник. Радикальный подход, что и говорить. Впрочем, никто не мешает воспользоваться подключением видеомагнитофона к антенному входу.

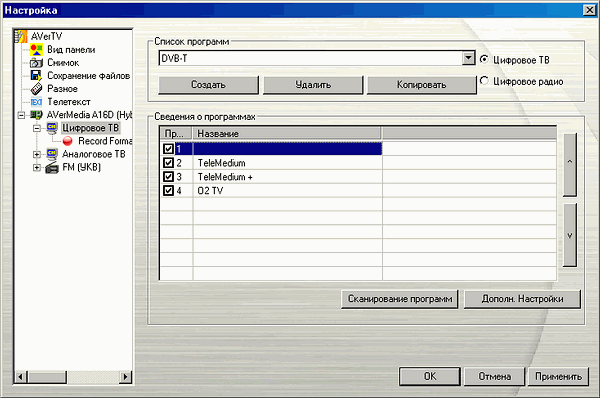

Несмотря на возможность DVB-T передавать на одной частоте как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное сканирование теле- и радиоканалов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских списков каналов.

После окончания поиска становится доступным изменение дополнительные настроек.

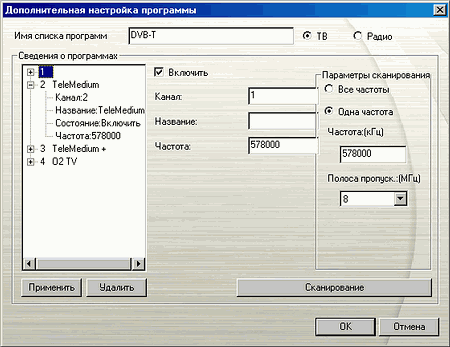

Допускается редактирование названия канала, частоты и полосы пропускания. Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification), по-прежнему, невозможна. Впрочем, традицию успешного поиска цифровых каналов, начатую предыдущими попавшими к нам моделями производства AVerMedia с поддержкой DVB-T, Hybrid+FM PCI не нарушил.

При работе в режиме DVB-T возможна запись программного (Program Stream) MPEG2-потока или звуковой дорожки отдельно. Поддержка записи транспортного потока (Transport Stream) не реализована.

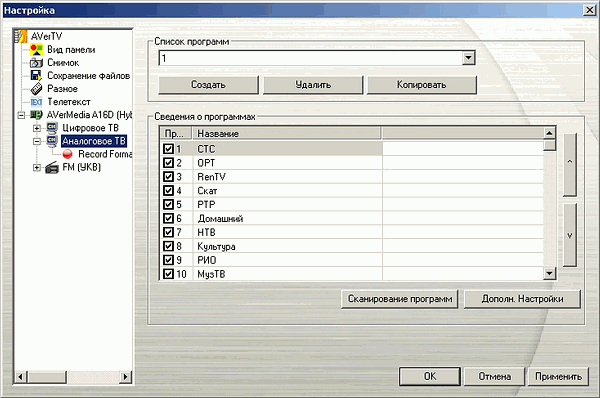

В разделе настройки аналоговых каналов, наконец-то, исчезло архаичное разделение на антенный и кабельный диапазоны. Поиск осуществляется по всем каналам. Некоторым неудобством можно считать несовпадение номеров найденных каналов со стандартными. С другой стороны, подавляющее большинство пользователей предпочтёт собственную сортировку списка, благо такая возможность имеется. Сохранение несколько пользовательских списков каналов возможно и здесь.

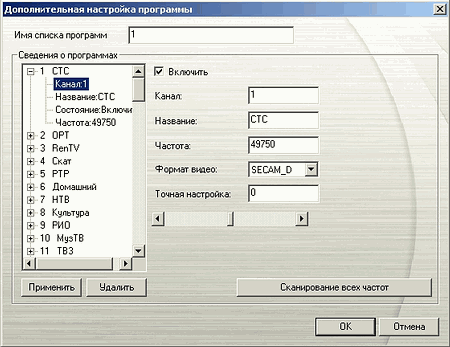

Дополнительные настройки, также как и в цифровом режиме доступные только после сканирования, порадовали появлением полноценного поиска по частоте в дополнение к названию канала, частоте и индивидуальному стандарту цветности. Несколько удивил результат такого поиска, если обычное сканирование привело к идеальному совпадению полученных каналов с существующими, то поиск по частоте нашёл ровно в два раза больше. Впрочем, не исключено, что в другой ситуации эта опция окажется более полезна. В любом случае, её появление можно только приветствовать.

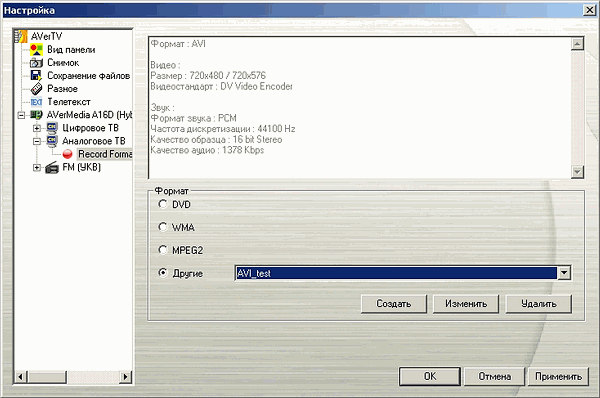

К нескольким стандартным профилям, представленным в разделе Record Format (до перевода этого названия, видимо, пока не дошли руки) можно добавлять пользовательские. Поддерживаются сторонние кодеки, установленные в системе.

Интересно, что видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000 — 8000 кбит/с. Это не относится к частоте дискретизации (доступны 32, 44.1 и 48 кГц) и аудиобитрейту.

А вот параметры потока при работе в режиме отложенного просмотра TimeShift несколько озадачили. 352×288 при постоянном видеобитрейте 5120 Кбит/с (!) без возможности редактирования сложно назвать однозначно оптимальным вариантом. Разумеется, это относится только к аналоговому режиму, в цифровом эти параметры совпадают с параметрами потока.

Внимательные читатели могли заметить отсутствие в настройках параметров изображения. Этот пункт (вызываемый, кстати, специальной кнопкой на панели) подвергся, пожалуй, наиболее существенной переработке.

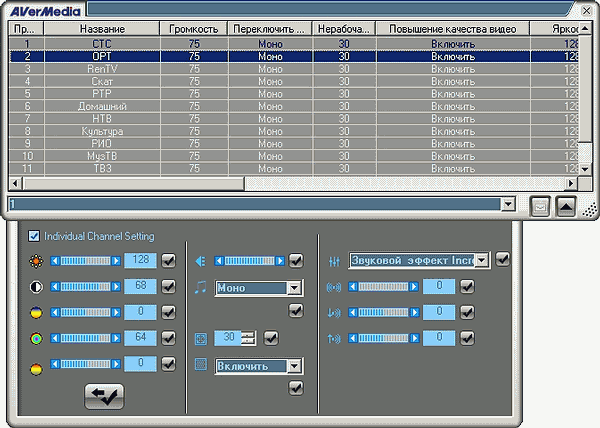

Одной из существенных недоработок, имевших место в AVerTV 6, было отсутствие индивидуальных настроек изображения для каждого канала. Что ж, теперь этот пункт можно с чистой совестью вычеркнуть из списка недостатков. К джентльменскому набору, состоящему из яркости, контрастности, оттенка, насыщенности и резкости можно добавить называемое повышением качества видео программное шумоподавление (включено/выключено/автоматически) и масштабирование. Отрадно, что видеопараметрами индивидуальные настройки не ограничиваются. Не обижен и звук, присутствуют поканальные установки громкости, формата стереозвука (в цифровом режиме отвечает за выбор звуковой дорожки), звуковой эффект Philips Incredible Mono/Incredible Stereo (описание эффектов обработки звука и примеры реализации можно найти здесь), а также тембры ВЧ и НЧ. Присутствие неподдерживаемого Philips SAA7135HL/203 режима Dolby Surround можно объяснить разве что требованиями унификации ПО. Хотя, ни одной модели на базе SAA7135HL/101 в линейке AVerMedia пока не замечено. Загадкой остаётся и загадочный ползунок Стерео, судя по значку, предназначенный либо для настройки баланса (против этой гипотезы говорит изначально нулевое положение), либо для расширения стереобазы. Затрудняет идентификацию отсутствие заметного эффекта от изменения этой настройки.

Дополнительные возможности

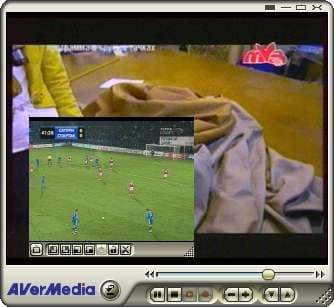

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов, предварительный просмотр 16 каналов (работает только в полноэкранном режиме) и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

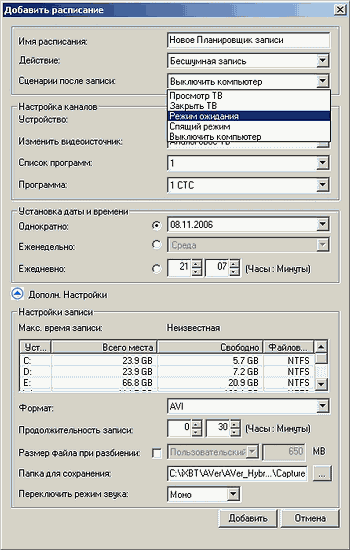

Планировщик поддерживает фоновую запись Silent Record с отключенным звуком. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Добавился раздел дополнительных настроек, дублирующий, в частности, такие параметры, как место хранения записи, формат и разбиение файла.

Отметим появление поддержки субтитров в цифровом режиме (жаль, что к этой настройке приходится возвращаться после переключения каналов)

и забавный режим видеоокна без рамки с закруглёнными краями (опция Video Window Frame в разделе Видео контекстного меню, вызываемого по правой кнопке мыши). Осталось, разве что, снять ограничение на минимальное разрешение в 320×240.

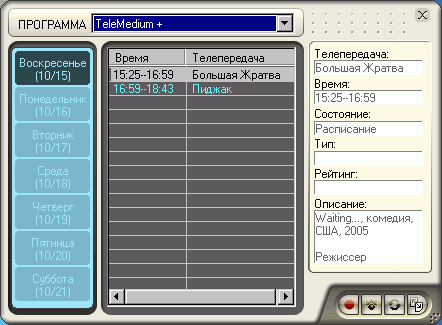

При поддержке DVB-T провайдером электронной программы передач EPG (Electronic Program Guide) возможна работа с передаваемой таким образом информацией.

Качество

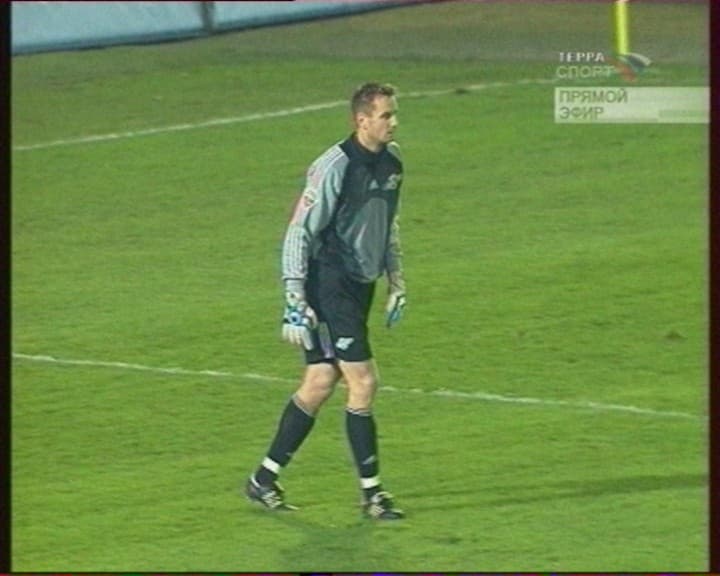

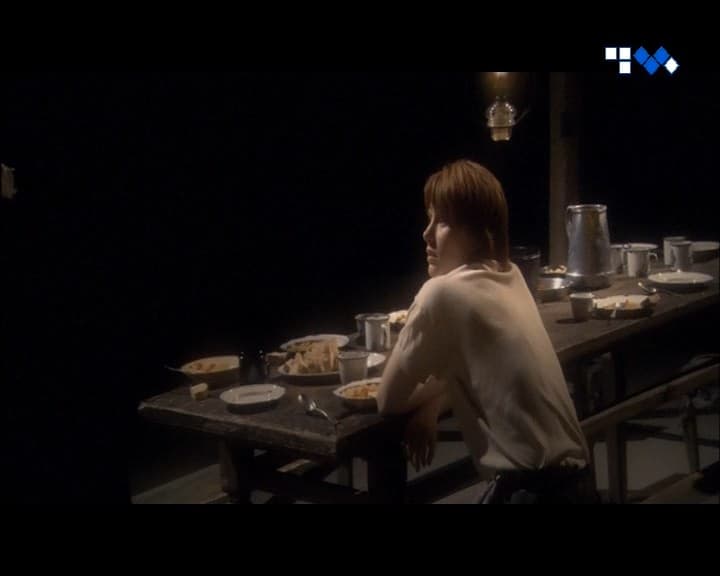

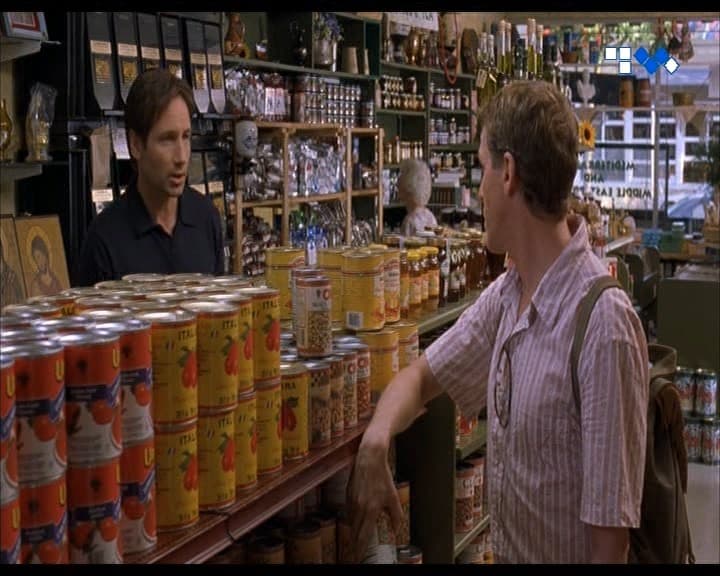

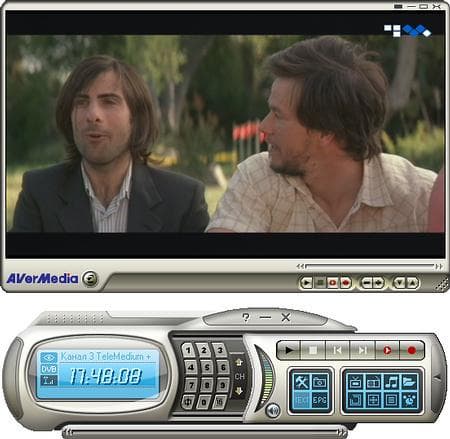

Стандарт DVB-T позволяет добиваться качества, превышающего параметры DVD-дисков. Тогда как московское ООО «ОКТОД» транслирует каналы в разрешении 720×576 с видеобитрейтом от 3400 до 6000 Кбит/с, ситуация в Санкт-Петербурге более благоприятна. Разрешение 720×576 с переменным видеобитрейтом 15000 Кбит/с (аудиопоток при этом имеет битрейт 192 Кбит/с и частоту дискретизации 48 кГц) можно считать весьма неплохими параметрами.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было.

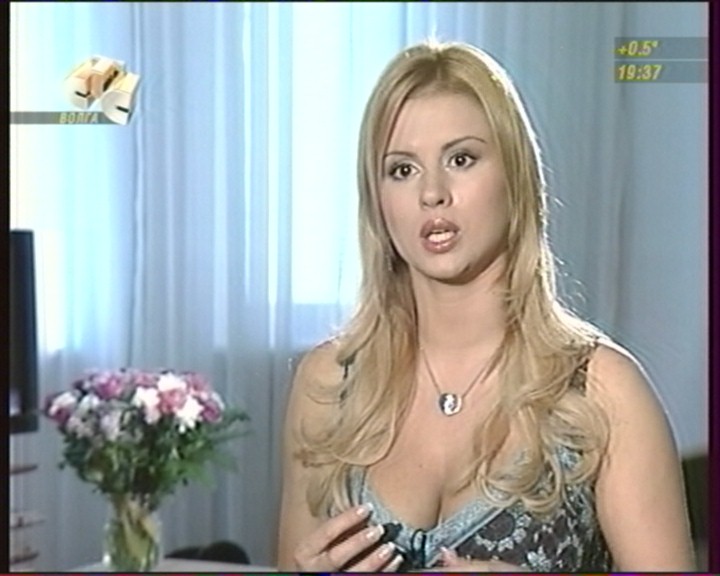

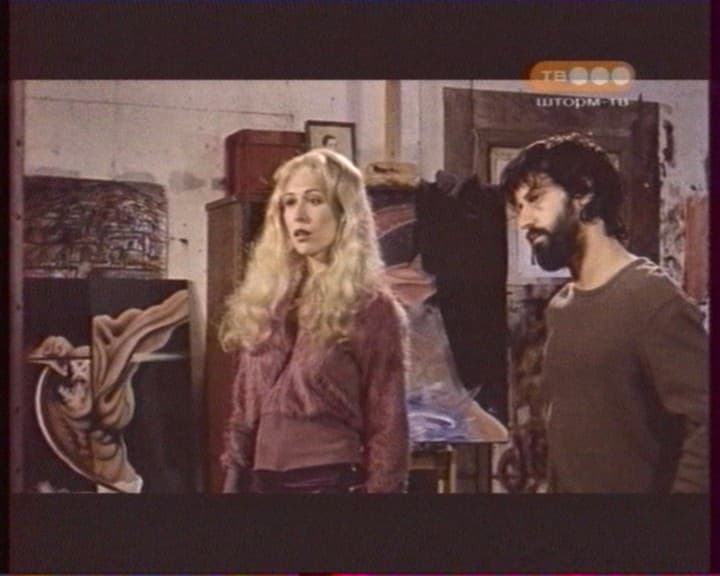

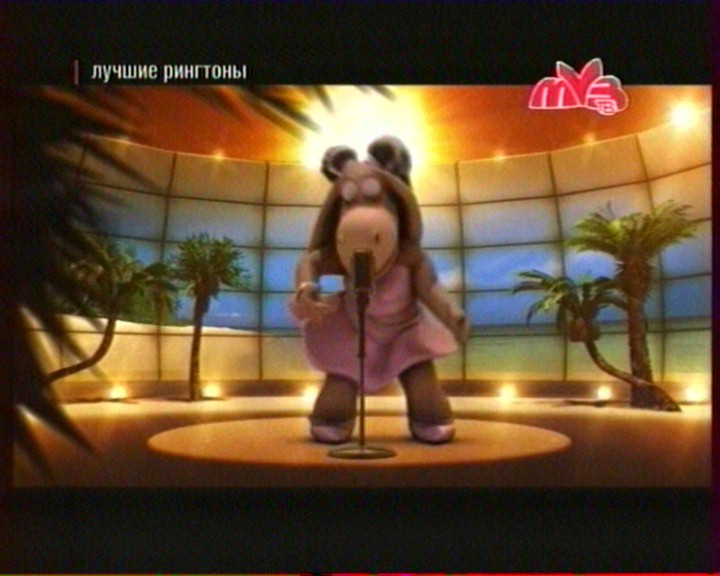

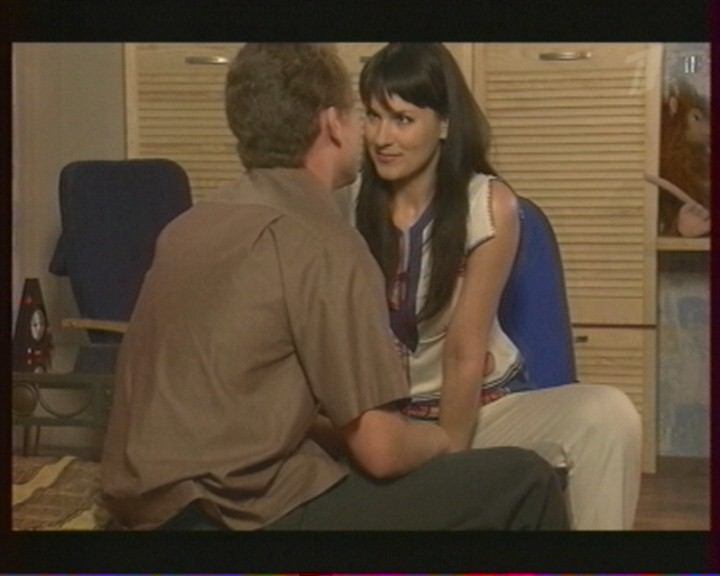

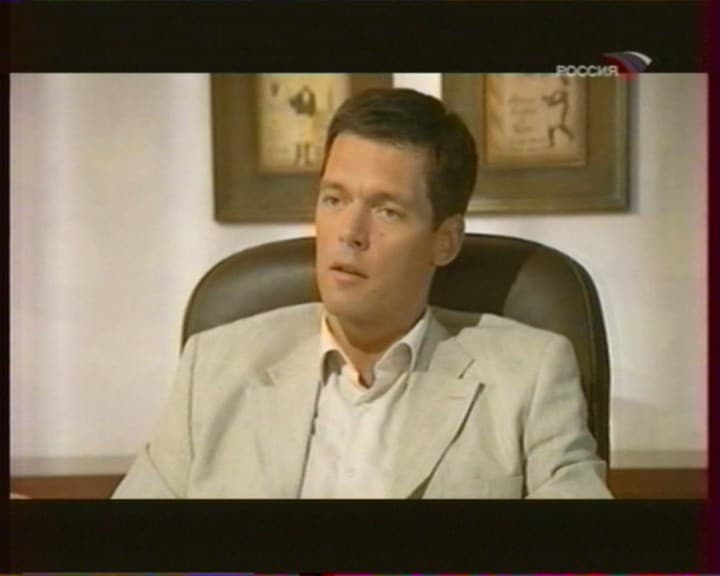

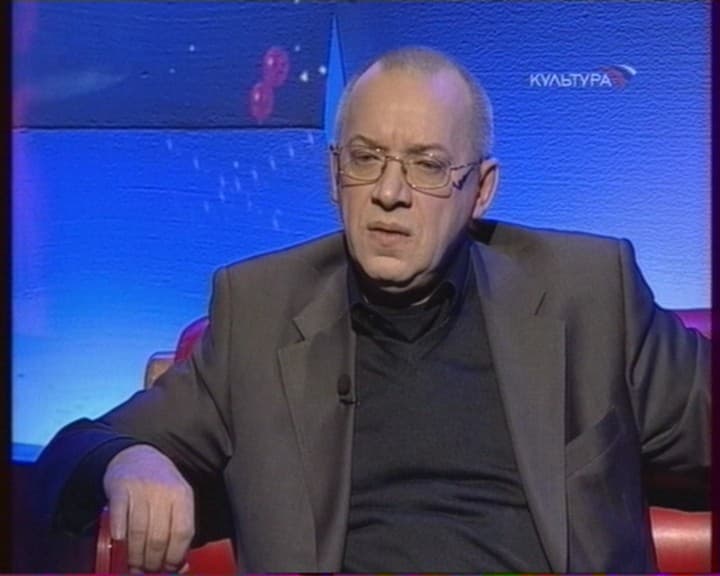

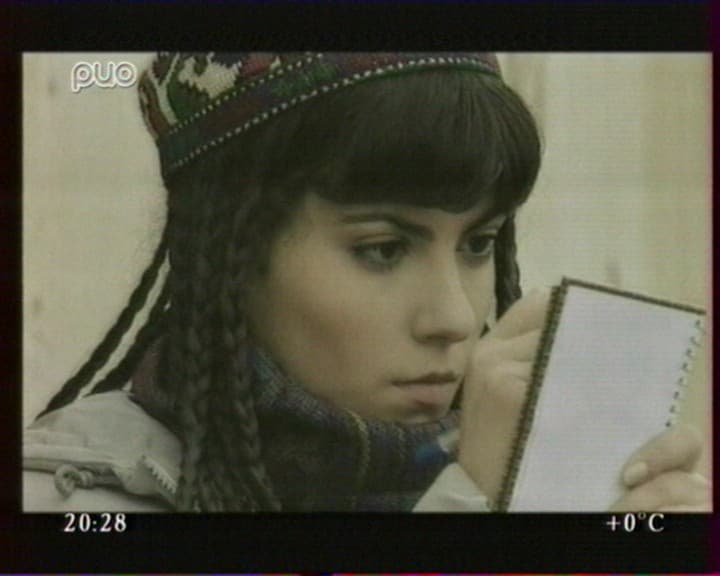

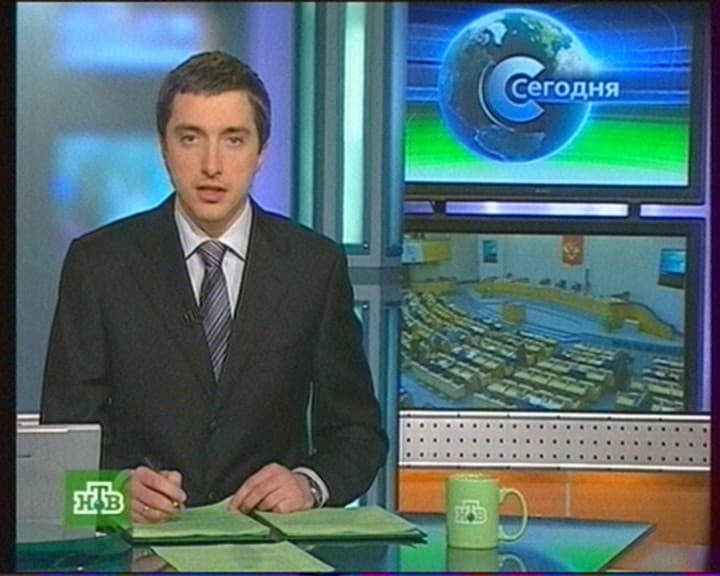

Опыт Hybrid+FM Cardbus не прошёл даром. Приём в аналоговом режиме находится на уровне лучших TV-тюнеров, оснащённых ВЧ-блоками от Xceive. Подробности, как обычно, в следующей статье нашего сравнительного цикла. Нельзя не отметить и достаточно высокую эффективность фирменного алгоритма шумоподавления. Таким образом, устройство обеспечивает хорошее качество изображения.

Нареканий на качество звука также не возникло.

FM-тюнер

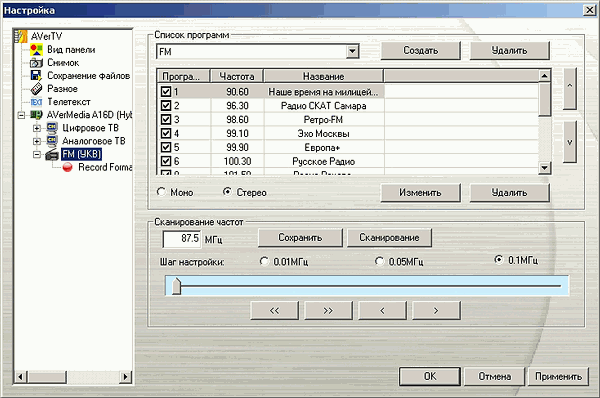

Для всех режимов используется общий интерфейс. Поиск FM-радиостанций заслуживает высокой оценки, после сканирования потребовалось лишь слегка отредактировать частоты двух радиостанций. То же можно сказать и о качестве приёма. После знакомства с Behold TV 609 RDS работа FM-части AVerTV Hybrid+FM PCI напомнила о том, что всё познаётся в сравнении.

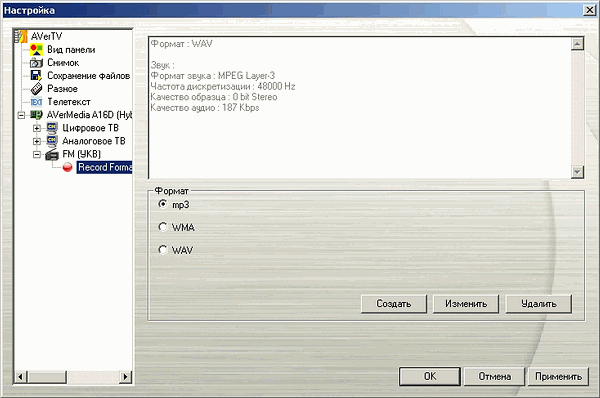

Как и в аналоговом TV-режиме, возможна запись с любым установленным в системе кодеком. Запись в mp3 ограничена системными параметрами 22 кГц 56 Кбит/с. Традиционно это ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов.

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, MP3, 484 КБ). Не стоит забывать и о возможности дополнительной обработки звука при помощи АЦП.

Пульт ДУ

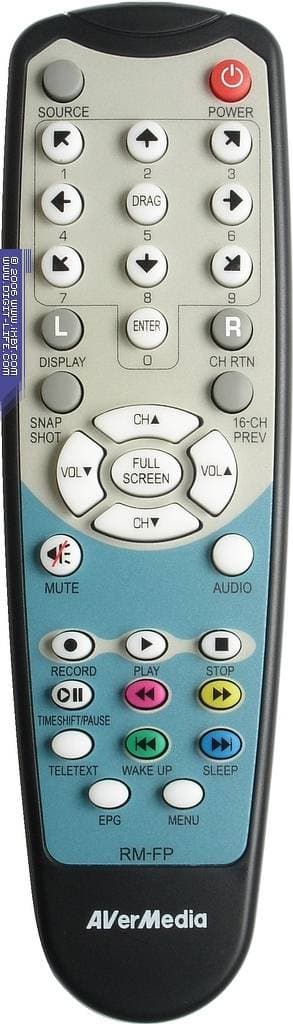

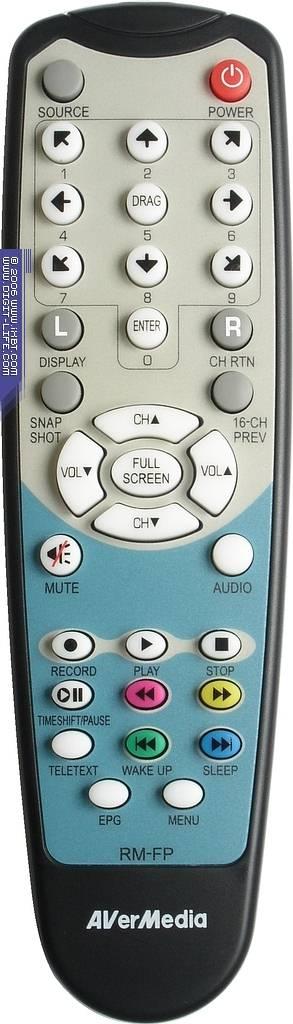

Вместе со схемотехникой в наследство от Hybrid+FM Cardbus достался полноразмерный пульт ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки). Эргономика пульта, в целом, находится на хорошем уровне, нажатие кнопок информативно. Поддерживается эмуляция мыши. К недостаткам можно отнести нанесение на цифровые кнопки изображений стрелок (цифры подписаны рядом). Логичнее было бы сделать наоборот.

Выводы

Плюсы

  • Хорошее качество приёма во всех режимах
  • Поддержка аналогового и цифрового вещания
  • Поддержка всех используемых видео- и аудиостандартов в аналоговом режиме
  • Эффективный автоматический поиск телевизионных каналов и FM-радиостанций
  • Хорошее качество изображения и звука в TV-режиме
  • Хорошее качество звука в режиме FM-радио
  • Низкопрофильный дизайн
  • Поддержка декодирования стереозвука
  • Индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала
  • Поддержка EPG
  • Поддержка субтитров в цифровом режиме
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Фоновая запись Silent Record
  • Возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания
  • Многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Режим отложенного просмотра TimeShift
  • 16-канальный предварительный просмотр
  • Режим видеоокна без рамки
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Поддержка Windows XP MCE 2005 (в цифровом режиме)

Минусы

  • Отсутствие возможности подключения источников композитного видеосигнала
  • Ограниченный диапазон изменения видеобитрейта при использовании штатного MPEG2-кодека
  • Отсутствие регулировки параметров режима отложенного просмотра TimeShift

Несмотря на то, что российский рынок гибридных TV-тюнеров с интерфейсом PCI пока ещё находится в стадии формирования, новый продукт AVerMedia, безусловно, можно считать удачным. На момент выхода обзора единственным сравнимым по функциональности устройством является практически не представленный у нас Leadtek WinFast DTV2000 H, но его отсутствие на прилавках наших магазинов оставляет AVerTV Hybrid+FM PCI в гордом одиночестве. Заслуживает одобрения и проделанная работа по расширению функциональности ПО и его локализации. Аргументом в пользу покупки может стать и вполне адекватная стоимость, не превышающая уровень цен на некоторые модели аналоговых тюнеров без поддержки аппаратного сжатия.

Средняя текущая цена (количество предложений) AVerTV Hybrid+FM PCI в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер

и Андрею Степанову aka avs73
за помощь в подготовке обзора
