TV-тюнер VisionDTV USB-Ter VP-7041 — возможности стандарта DVB-T за доступную цену


«Преодолеть пространство и простор»
Марш энтузиастов

Европейский стандарт цифрового наземного вещания DVB-T (Digital Video Broadcasting-Terrestrial), разрабатывался с учетом его совместимости с уже действующим стандартом цифрового спутникового вещания DVB-S и соответствующим стандартом для кабельных сетей DVB-C. Эта совместимость позволяет использовать один и тот же информационный пакет для работы во всех трех стандартах. К тому же, общие методы кодирования снижают расходы на разработку и производство применяемых в оборудовании микросхем. Для компрессии потока в DVB-T используется MPEG-2.

DVB-T базируется на европейских телевизионных стандартах с чересстрочной разверткой при частоте полукадров 50 Гц и разрешении 625 строк. Опционально предусмотрены телевидение высокой четкости (ТВЧ) с удвоенным разрешением по вертикали и горизонтали, и передача широкоформатного изображения 16/9. Поддерживается звук в формате Dolby AC-3.

Для передачи аудио принят стандарт MUSICAM. Стандарт DVB-T предлагает три варианта ширины канала — 8 МГц, 7 МГц и 6 МГц.

В качестве системы модуляции используется принятая в стандарте цифрового радиовещания DAB (Digital Audio Broadcasting) система COFDM (Coded Ortogonal Frequency Division Multiplexing), разработанная специально для борьбы с помехами от многолучевого приема (являющегося, в частности, причиной возникновения сразу несколько контуров на экране телевизора). Использование COFDM определено и японским стандартом цифрового эфирного вещания. COFDM является мощным средством борьбы с помехами, к тому же он предоставляет гибкие возможности регулирования уровня помехозащищенности в зависимости от скорости передачи данных.

В связи с этим, стандарт DVB-T позволяет применять обычное устаревшее антенно-распределительное оборудование, без всяких доработок, тогда как американский стандарт ATSC предъявляет существенно большие требования к направленности антенны. Кроме того, использование COFDM решает задачу устойчивого приема на движущуюся антенну вплоть до скорости 300 км/ч.

Первый запуск российского передатчика, работающего в стандарте DVB-T, состоялся 2 июля 2000 года в Нижнем Новгороде. На данный момент, кроме Нижнего Новгорода, вещание ведется в Москве и Санкт-Петербурге. Согласно концепции Минсвязи РФ по комплексному развитию теле- и радиовещания в России к 2015 году прогнозируется окончательный переход российского телевидения на цифровое вещание.

Производители компьютерных TV-тюнеров отреагировали надлежащим образом на появление DVB-T, представив модели, работающие в этом стандарте. Сегодня мы рассмотрим DVB-T тюнер с интерфейсом USB 2.0 VisionDTV USB-Ter VP-7041 от тайваньской компании TwinHan Technology Co., Ltd.

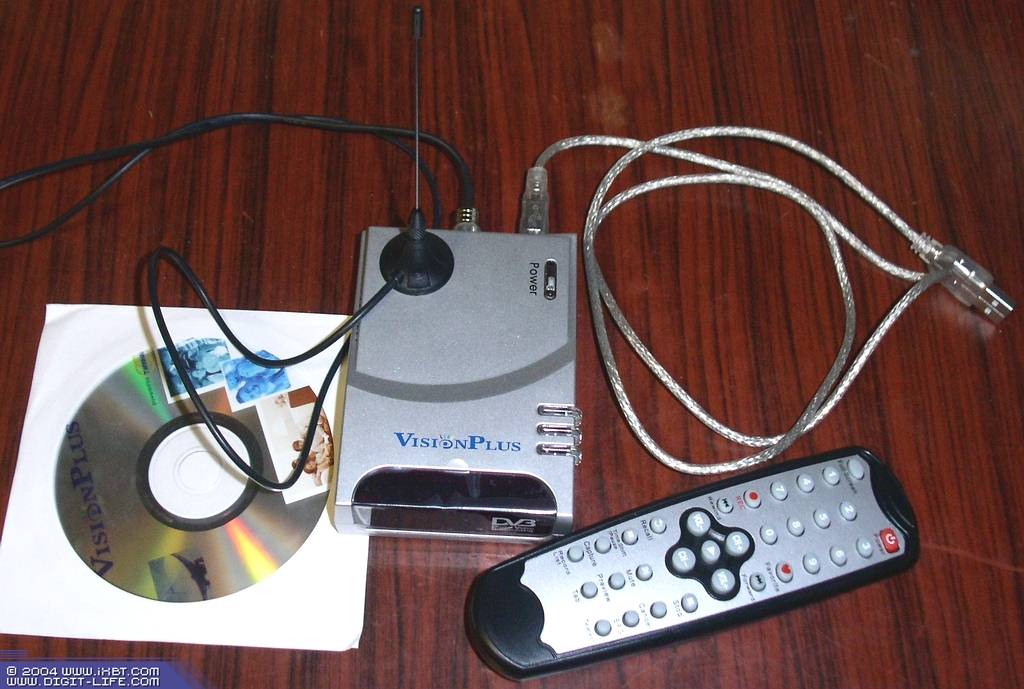

Комплект поставки

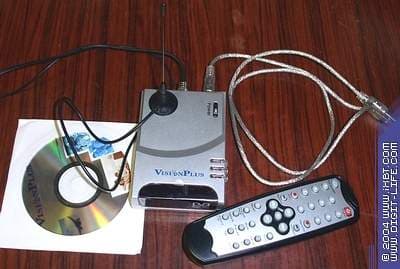

Тюнер достался нам что называется «россыпью». За исключением коробки и руководства пользователя (разумеется, в продаже и то, и другое присутствует, к тому же, руководство имеется на CD в формате pdf), в комплект поставки входят

  • Тюнер
  • Пульт ДУ
  • Антенна
  • Соединительный USB-кабель
  • CD с драйверами и программным обеспечением

Дополнительного ПО в комплекте не обнаружилось.

Конструкция и спецификации

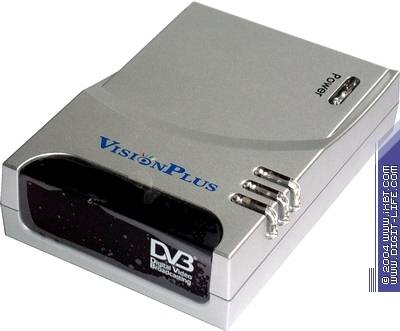

Передняя панель скрывает сенсор пульта ДУ.

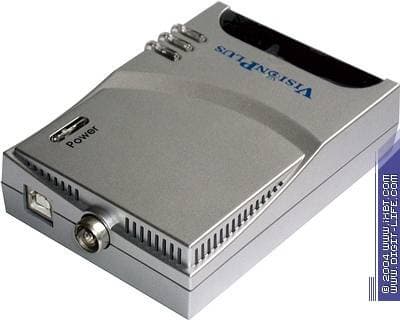

На задней панели находятся антенный и USB-разъемы. Аудиопоток передается по USB, поэтому лишними кабелями мы, в данном случае, не обременены.

Полупрозрачные элементы с правой стороны, выполняют декоративную роль. Напомню, что перед нами не комбинированное устройство для приема, как цифрового, так и аналогового сигнала, поэтому разъемы для подключения внешних аналоговых источников отсутствуют.

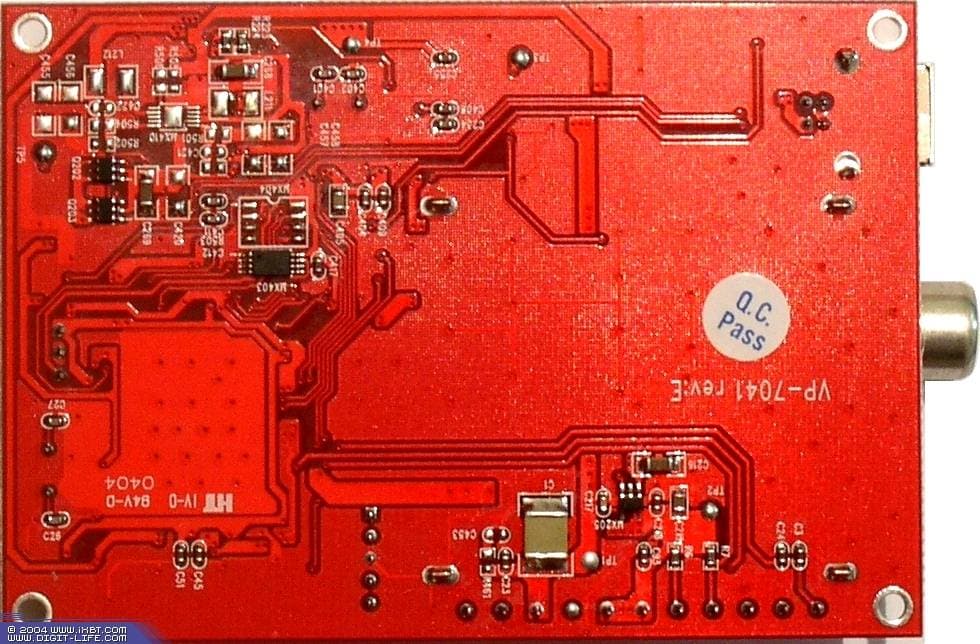

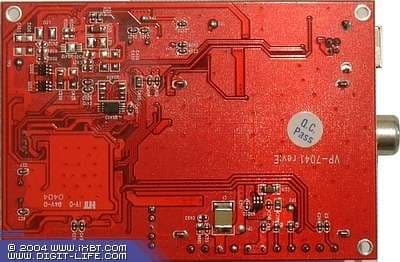

Препарируем образец.

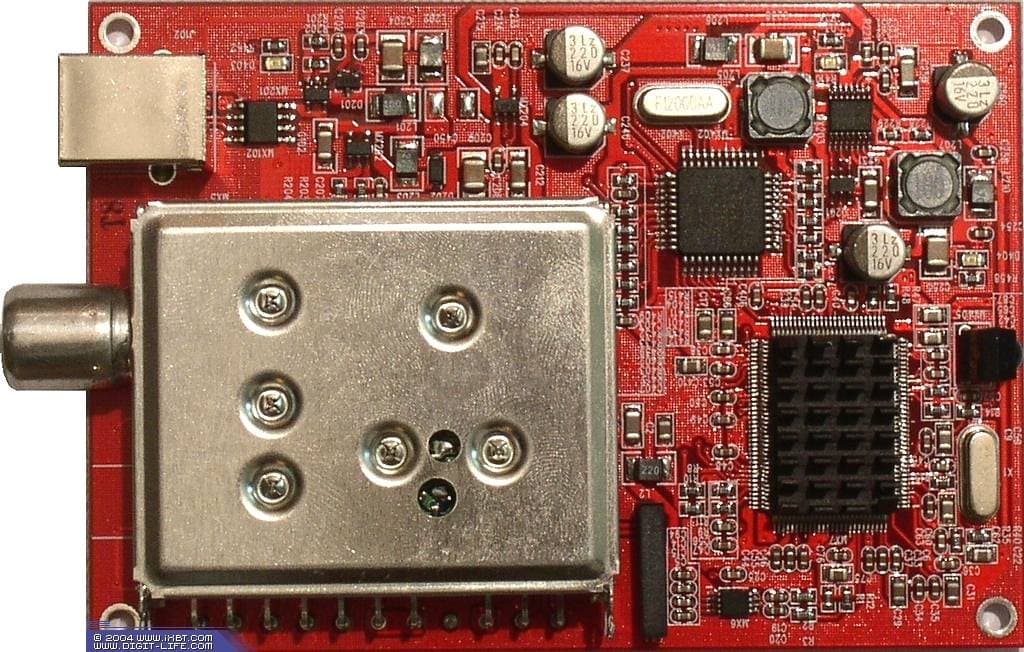

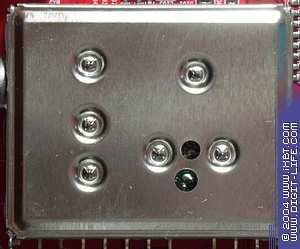

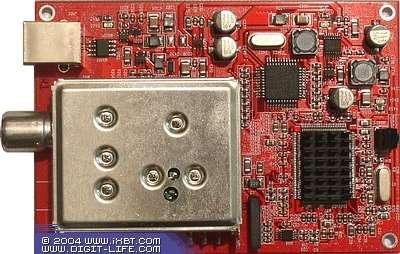

На плате установлен селектор Thomson DAT 7022.

Радиатор скрывает COFDM демодулятор DIB3000-M от DiBcom.

Контроллер от Cypress Semiconductor отвечает за работу с интерфейсом USB 2.0.

Согласно спецификациям

  • Тюнер работает в интервале 48,25 — 863,25 Мгц
  • Полоса пропускания — 6/7/8 МГц
  • Формат видео — MPEG-2 Main Profile & Main Level
  • Формат аудио — MPEG-2 Audio layer I & II
  • Декодирование MPEG-2 осуществляется программно
  • Размер тюнера 11,2×7×3 см

Конфигурация тестового компьютера

  • Процессор Pentium 4 2,4 ГГц
  • Материнская плата MSI MS-6580 Ver 3.0 (чипсет Intel 845PE)
  • Оперативная память 256 МБ (NCP)
  • Видеокарта MSI Ti4800SE 128 МБ
  • Жесткий диск HDD IBMIC35L040AVVA
  • Операционная система Windows XP Professional (SP1) ENG

Подключение и настройка

В силу, мягко говоря, небольшого количества разъемов, подключение не составляет никакого труда. Отметим, что антенна из комплекта поставки относится скорее к категории сувенирной продукции. Прием на нее возможен, фактически, только в пределах прямой видимости от передатчика. Возможно, лучший результат может быть достигнут при использовании этой антенны в качестве автомобильной.

Декодирование MPEG-2 осуществляется центральным процессором, поэтому владельцам ноутбуков руководство пользователя категорически рекомендует при работе с тюнером отключать режимы энергосбережения, понижающие тактовую частоту.

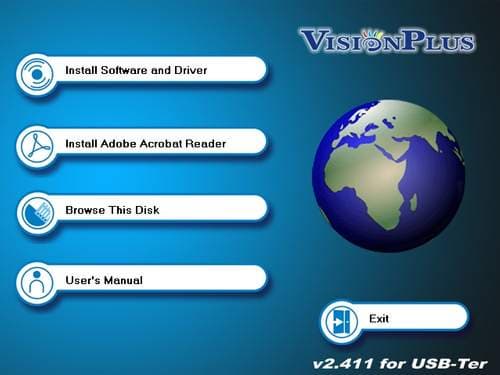

Меню установки в нелогичности обвинить сложно.

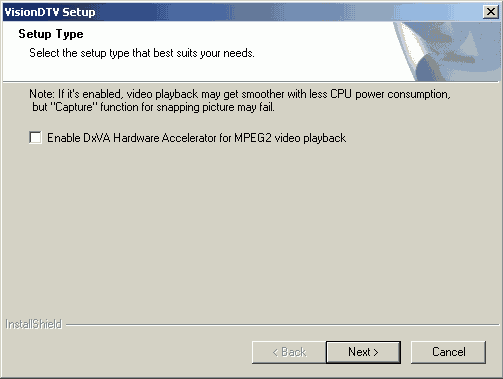

В начале процесса установки предлагается включить аппаратное DxVA ускорение, поддерживаемое на данный момент практически всеми видеокартами.

Установка протекает без эксцессов, оставив после себя следующее устройство

и иконку программы WinManager в трее.

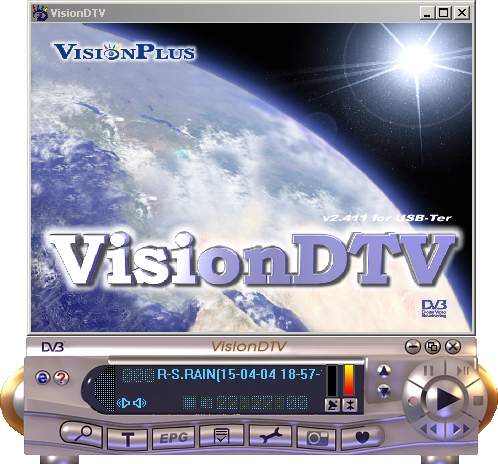

Для работы с тюнером используется программа VisionDTV.

Единственное заметное отличие от программ для работы с аналоговыми тюнерами заключается в индикации уровня сигнала и уровня ошибок.

Небольшое отступление. Компания «Цифровое телерадиовещание» предлагает коммерческие программы, закрытые для свободного доступа, поэтому при тестировании мы воспользовались сигналом с передатчика ООО «ОКТОД», вещающего в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево-Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование осуществлялось в районе станции метро «Владыкино».

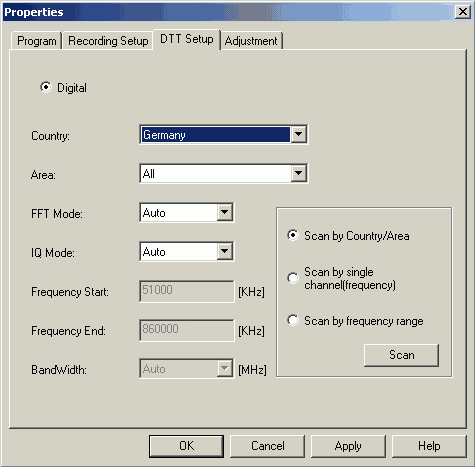

Каналы обнаружились только при выборе Германии в качестве страны. Издержки тестового вещания, видимо.

При поиске нашлись и каналы DVisionLive и DVisionNews, принадлежащие компании «Цифровое телерадиовещание».

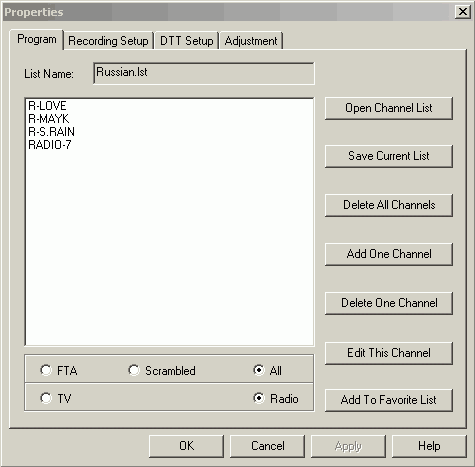

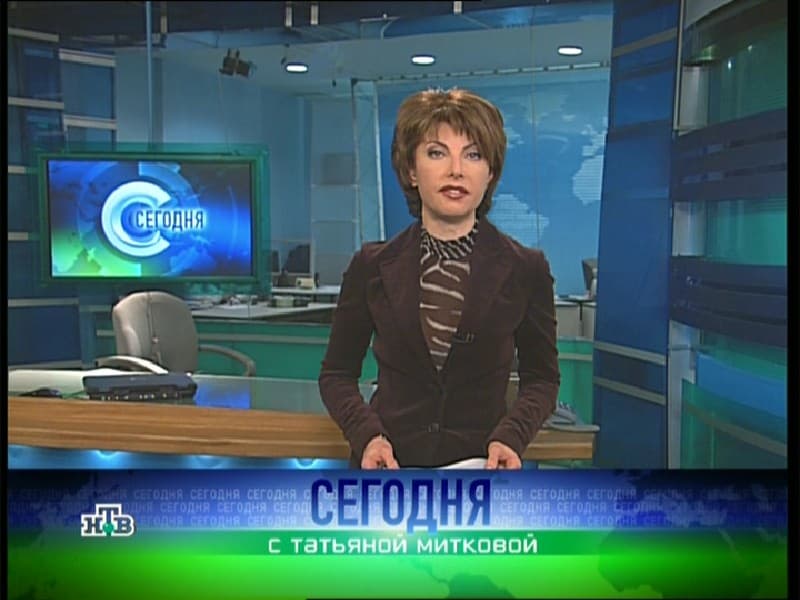

Доступными для просмотра и прослушивания (спасибо ООО «ОКТОД») оказались телевизионные каналы НТВ, ТНТ и 4 радиостанции.

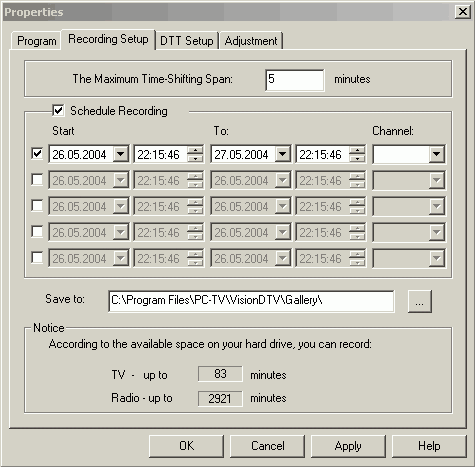

Меню планировщика предельно лаконично, умещается на одном экране и позволяет задействовать до 5 заданий.

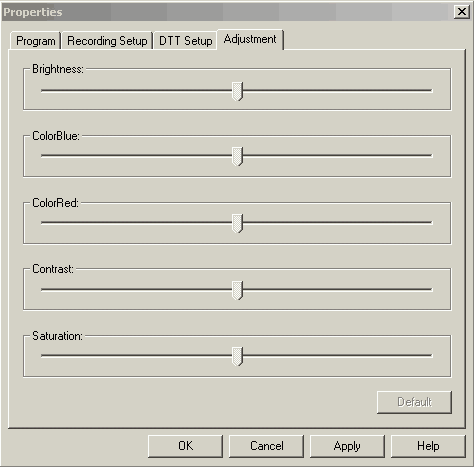

Закладка Adjustment закономерно позволяет настраивать параметры видеоизображения.

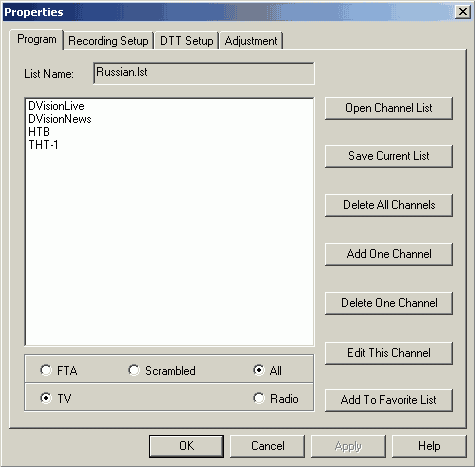

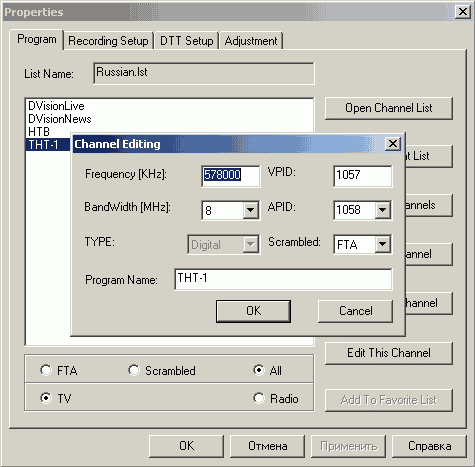

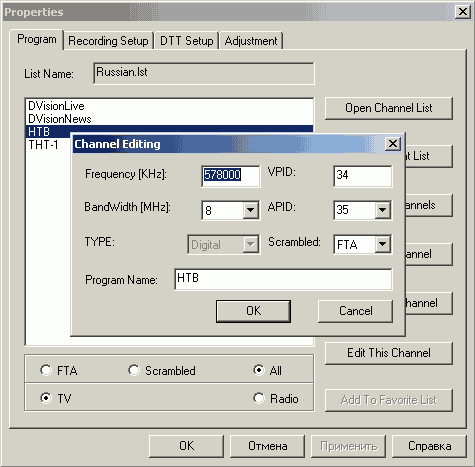

Параметры каждого канала доступны для просмотра и редактирования.



Так как на одной частоте может находиться несколько каналов (что мы и наблюдаем), для идентификации станций используются параметры VPID (Video Program Identification) и APID (Audio Program Identification).

Дополнительные возможности, такие как Time-Shifting, захват кадра Still Frame Capture, предпросмотр каналов Multi-Channel Preview, практически не отличаются от таковых у аналоговых тюнеров.

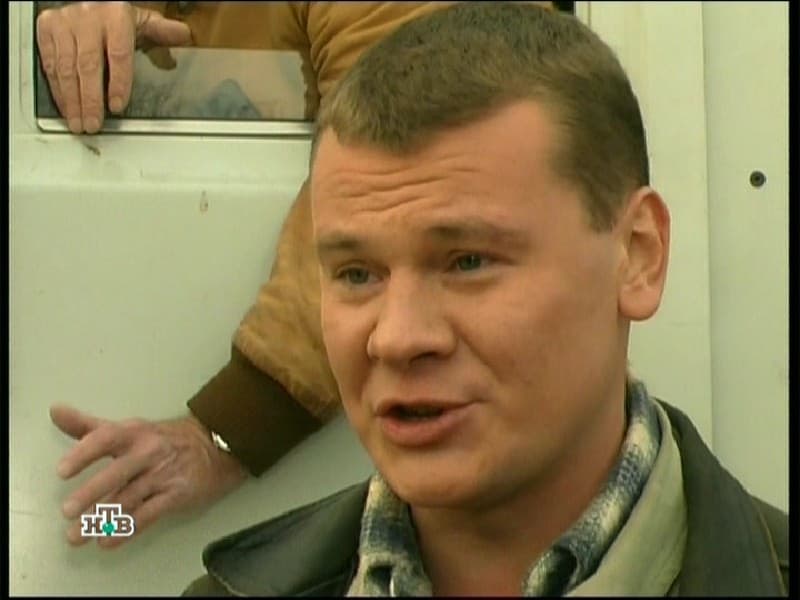

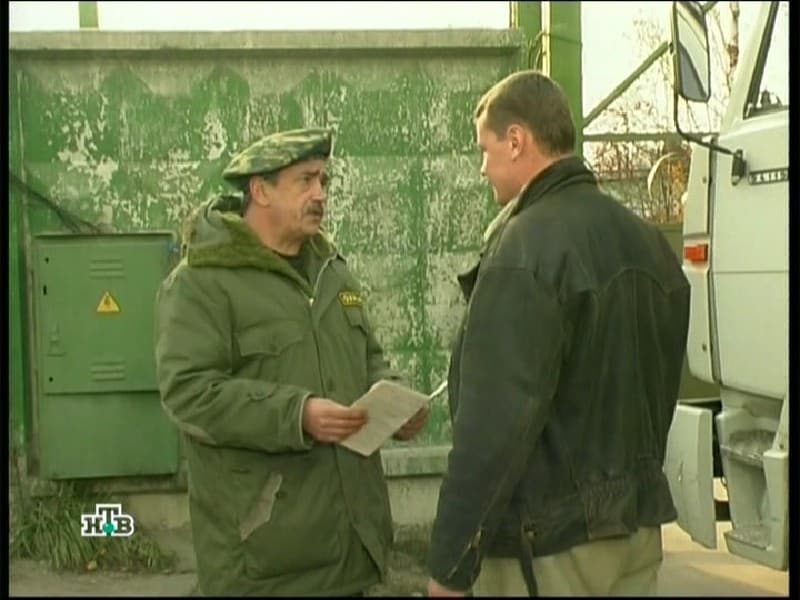

Качество

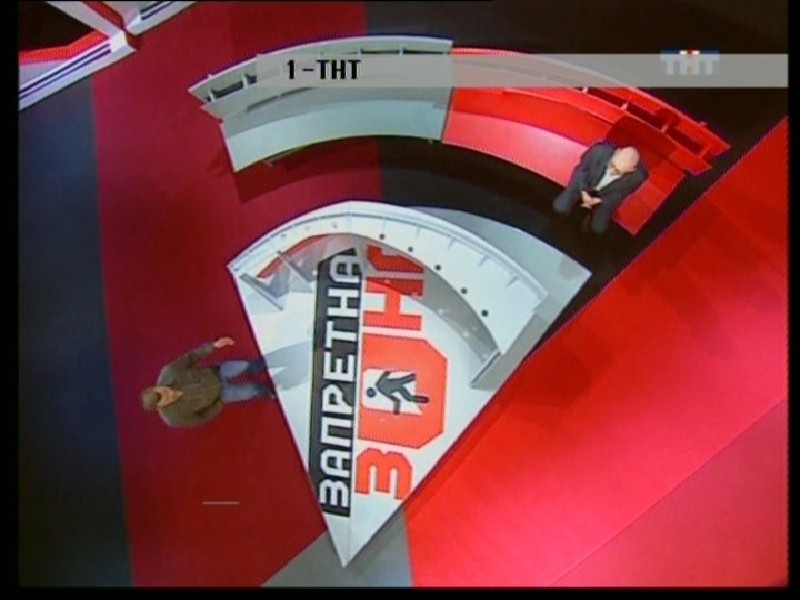

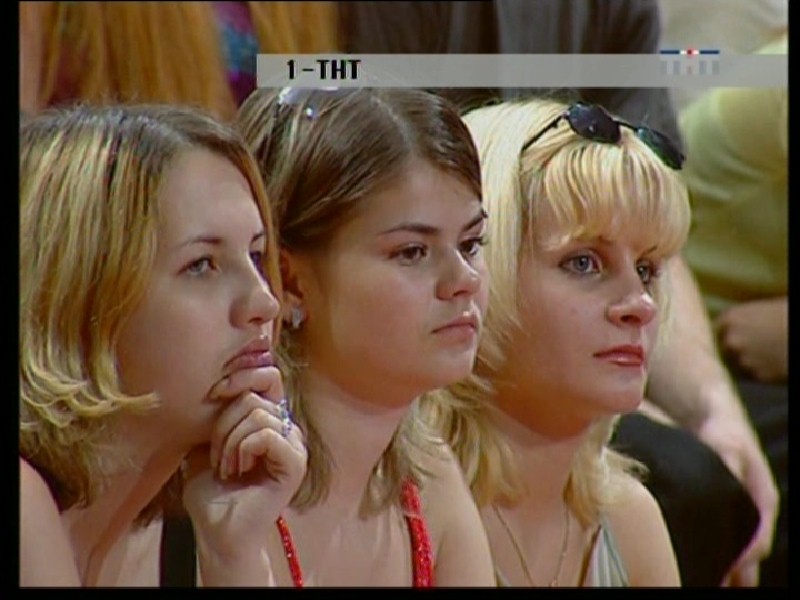

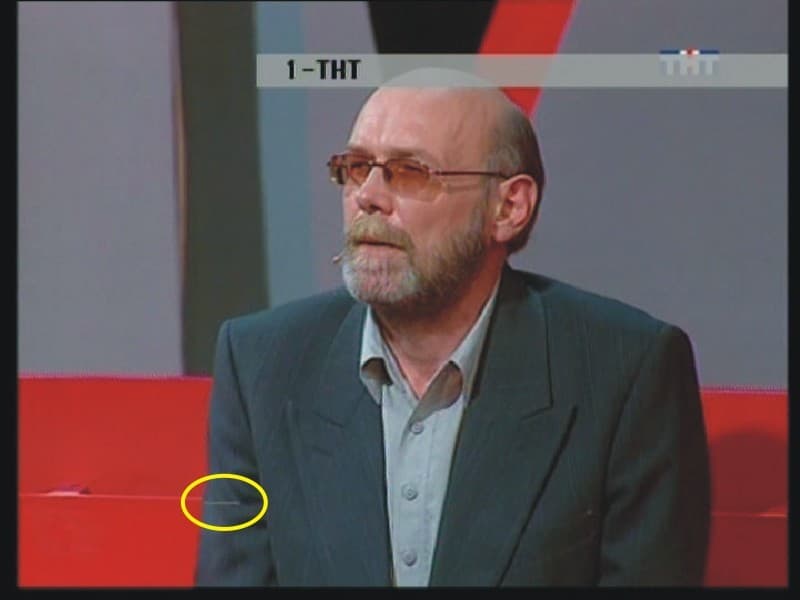

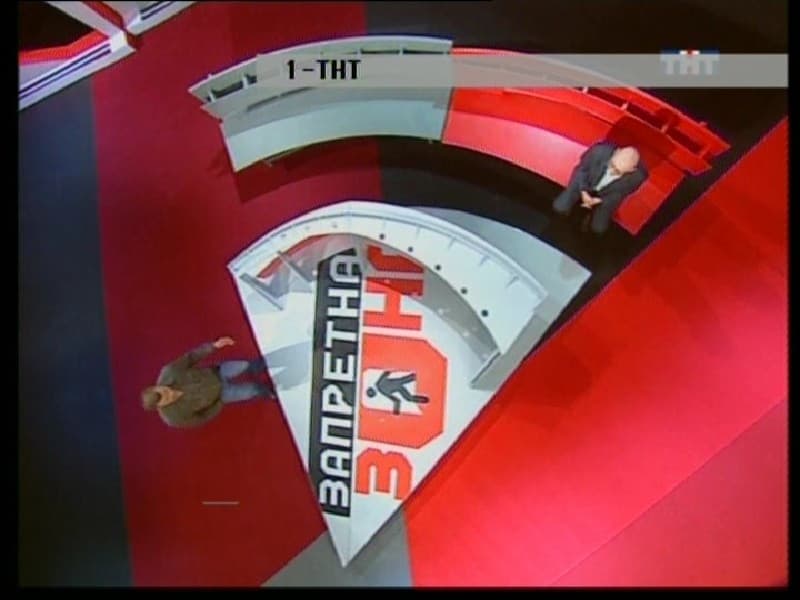

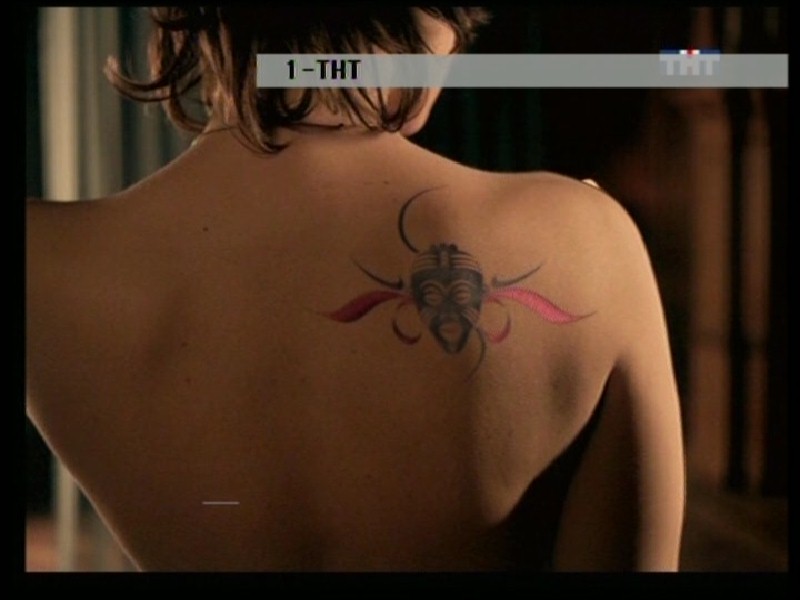

Смиримся с надписью 1-ТНТ и полоской на изображении, тестовое вещание, что поделать.

Что тут говорить, обычное эфирное вещание сравнения не выдерживает. К тому же, теоретически, даже DVD-качество с максимальным битрейтом в 9000 Кбит/c для стандарта DVB-T — не предел. Уровень ошибок, находящийся в пределах 25%, видимого влияния на качество картинки не оказывал.

Напоминаем, что запись видео- и аудиосигнала в данном случае возможна только в формате MPEG-2.

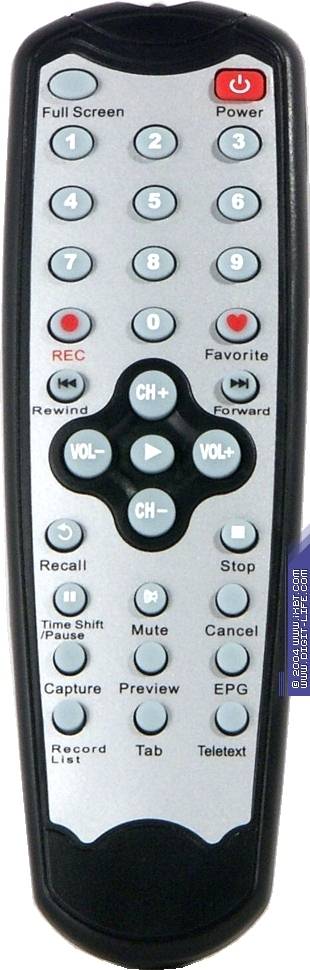

Пульт ДУ

Пульт классического дизайна, похожий дизайн нам встречался у Manli USB TV 2.0. Не исключено, что производятся они на одном заводе. Присутствует управление всеми необходимыми функциями, включая Time-Shifting. Кнопка Power запускает и закрывает программу VisionDTV, о включении/выключении компьютера речи не идет. Питание от двух батареек типоразмера AAA.

Выводы

Вынесем за скобки неудовлетворительную работу с прилагающейся антенной, все же, наличие даже по большей части бесполезной возможности лучше ее отсутствия.

Плюсы

  • Стандарт DVB-T
  • Интерфейс USB 2.0
  • Передача звука по USB
  • Time-Shifting
  • Multi-Channel Preview
  • Компактный размер

Минусы

  • Отсутствие в комплекте дополнительного ПО

Будем надеяться, что стандарт DVB-T в России скоро станет таким же привычным, как мобильная связь, еще не так давно доступная лишь немногим. Будут ли телезрители использовать специальные конверторы или распространение получат соответствующие модели телевизионных приемников, каким образом цифровое телевидение будет сосуществовать с аналоговым — покажет время. Но для пользователей персональных компьютеров, желающих приобщиться к возможностям DVB-T, VisionDTV USB-Ter VP-7041, безусловно, является достойным кандидатом на покупку.

Средняя текущая цена (количество предложений) VisionDTV USB-Ter VP-7041 в московской рознице: Н/Д(0)



Тюнер предоставлен на тестирование
компанией «Twinhan»
