AVerTV Hybrid+FM Cardbus — достойный внимания гибридный TV- и FM-тюнер с интерфейсом PCMCIA


«Величайшая победа есть победа над самим собою».
Педро Кальдерон де ла Барка

В течение этого года развитие рынка TV-тюнеров с интерфейсом PCMCIA вообще, и российского, в частности, происходило достаточно динамично. Первыми ласточками стали доступные тюнеры на базе недорогого полупроводникового ВЧ-блока TDA8275 от Philips Electronics. Однако аппаратная проблема этого приёмника с работой обратной связи автоматической регулировки усиления делала USB 2.0-модели более приемлемым вариантом. В лучшую сторону ситуацию изменило появление компактных классических селекторов производства серии TSE от японской корпорации ALPS ELECTRIC CO., LTD, в частности, устанавливаемых на AVerTV Cardbus Plus и Behold Columbus. К тому же, подоспела новая ревизия TDA8275AC1, хотя и уступающая по качеству приёма селекторам от ALPS, но имеющая, кроме исправлений в работе АРУ, возможность приёма цифрового телевидения стандарта DVB-T. Компактные размеры полупроводниковых приёмников позволили реализовать в этом формате даже двухселекторные решения, с одним из которых мы познакомились на примере Kworld NB-TV 220. Как известно, история часто развивается по спирали. Результат очередного витка эволюции — перед нами.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:

Xpert DTV — DVBT USB — DVB-T тюнер с интерфейсом USB 2.0 от Kworld Computer
Kworld Xpert DTV — DVBT PCI — DVB-T тюнер со сквозным антенным подключением
Pinnacle Media Center 300i — гибридный TV-тюнер с неоднозначным ПО
Compro VideoMate DVB-T300 — гибридный TV-тюнер без существенных недостатков
Kworld NB-TV 220 — мультистандартный гибридный TV-тюнер под PCMCIA с двумя приёмниками

Комплект поставки

В отличие от AVerTV Cardbus Plus, новинка обзавелась полноценной коробкой, выполненной в фирменных тонах с преобладанием оранжевого. Положительному впечатлению способствует и использование в оформлении рельефного тиснения.

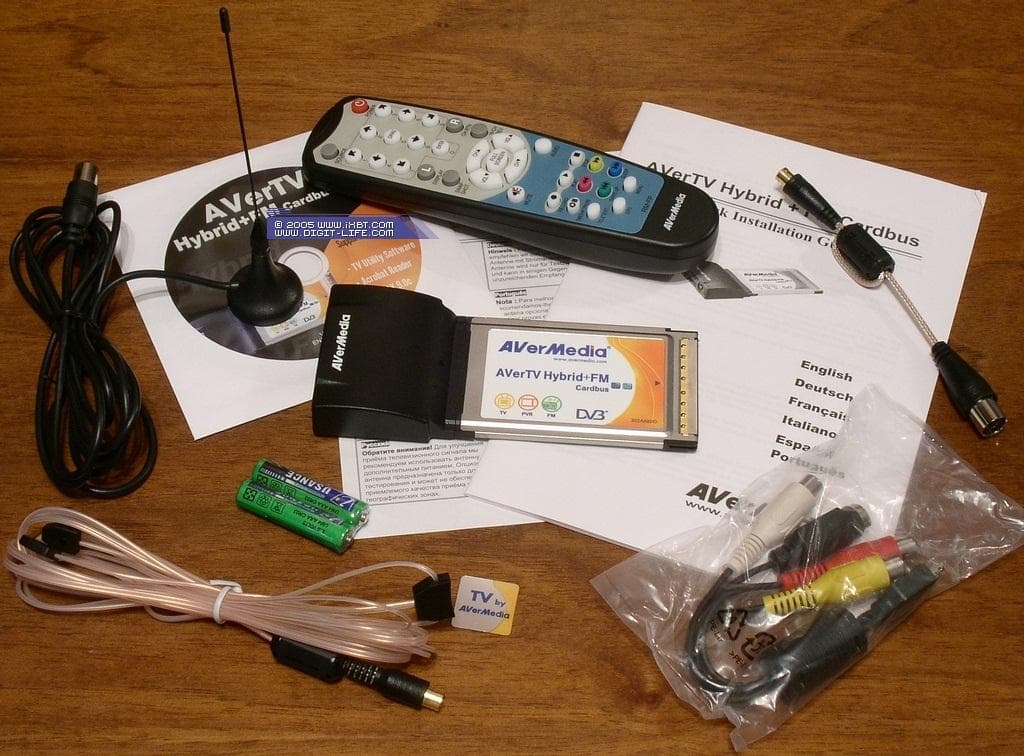

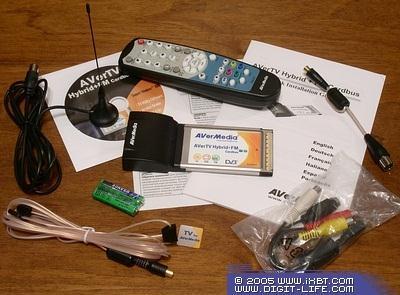

Комплект поставки включает в себя:

  • Тюнер
  • Пульт ДУ
  • Переходник для подключения телевизионной антенны с разъемом IEC
  • FM-антенна
  • Антенна DVB-T
  • Переходник для подключения внешних устройств
  • CD с драйверами и программным обеспечением
  • Краткое руководство по установке тюнера (русский язык отсутствует)

PCMCIA-тюнеры компании традиционно не имеют дополнительного ПО для захвата и редактирования видео.

Конструкция и спецификации

Производителем заявлены следующие возможности этой модели:

  • Поддержка HDTV (1080i/720p) в цифровом режиме
  • Вывод компьютера из режимов Standby и Hibernate для записи
  • Быстрый поиск и переключение каналов
  • Поддержка всех аналоговых (NTSC/PAL/SECAM) и цифровых (DVB-T, ATSC) стандартов
  • Поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки)
  • Поддержка видеорежимов 4:3 и 16:9
  • 16-канальный предварительный просмотр
  • Функция масштабирования Overscan
  • Режим отложенного просмотра TimeShift
  • Поддержка Windows XP MCE 2005 в режиме DVB-T

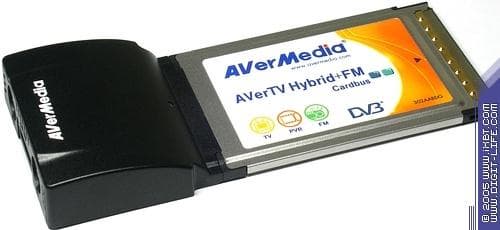

Особенности интерфейса приводят к внешнему сходству PCMCIA-тюнеров, дизайн AVerTV Hybrid+FM Cardbus не выделяется из общего ряда. В верхней части тюнера находится красный светодиод, при работе просвечивающий через крышку.

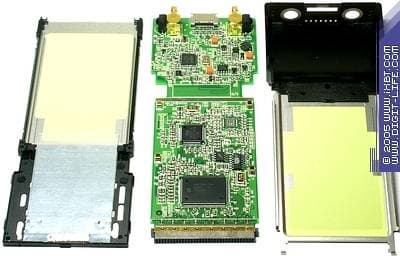

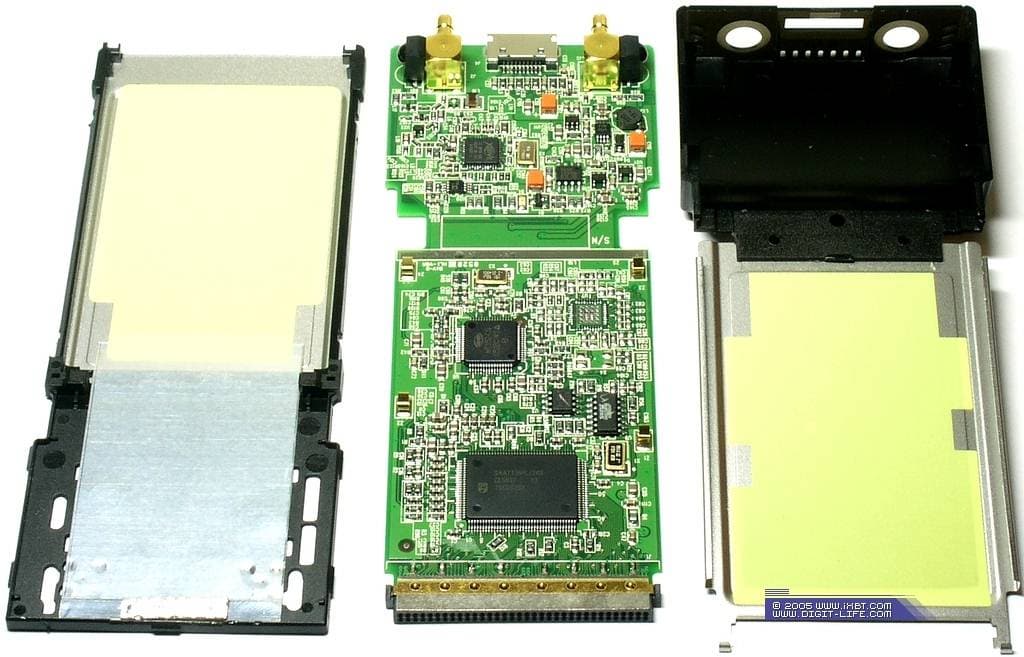

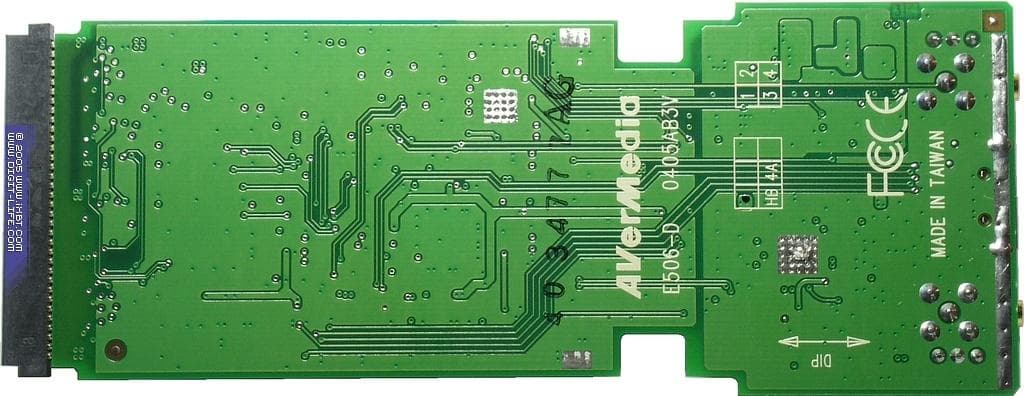

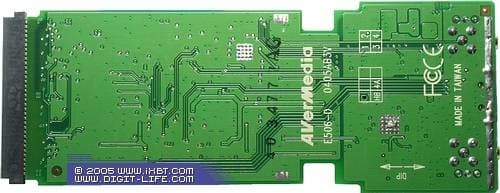

В наличии дополнительная экранировка АЦП.

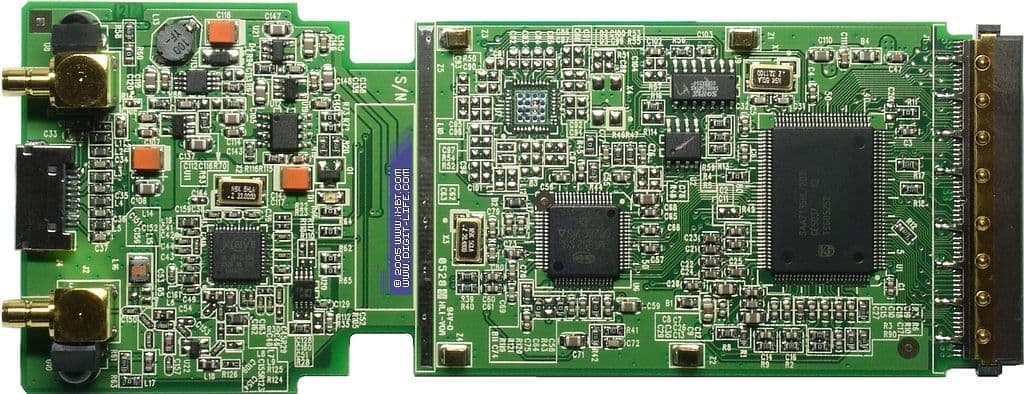

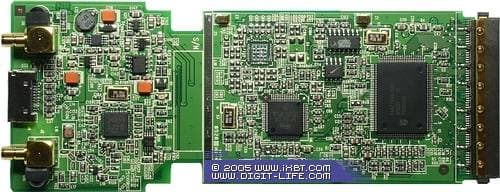

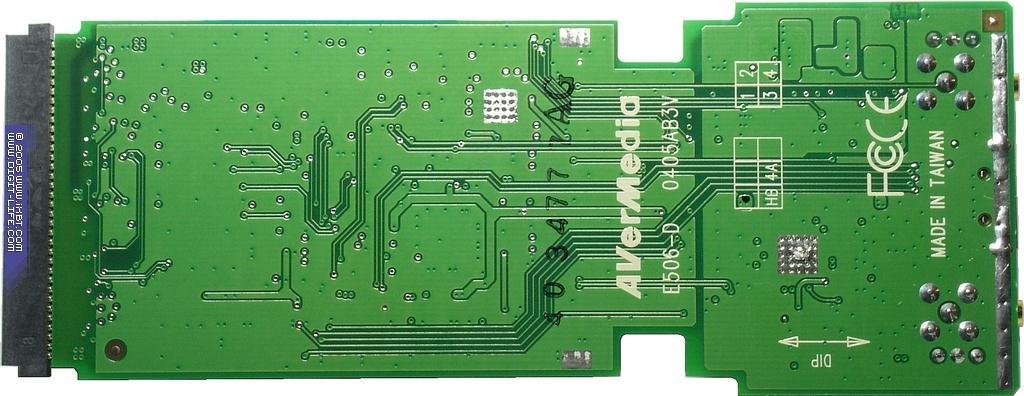

Перейдём к используемой элементной базе.

На AVerTV Hybrid+FM Cardbus установлен гибридный полупроводниковый ВЧ-блок XC3018 производства калифорнийской компании Xceive Inc.

Новая разработка до этого малоизвестного производителя (массовое производство начато в 2005 году) является одночиповым мультистандартным решением с поддержкой FM, не требующим дополнительной экранировки.

По утверждениям специалистов Xceive Inc., их продукция обеспечивает приём сигнала при ослаблении уровня на 50 дБ/мкВ, что позволяет ей уверенно конкурировать с классическими приёмниками. Более того, в презентациях используются амбициозные фразы типа (цитата): «полупроводниковые тюнеры заменят классические так же, как транзисторы вытеснили вакуумные лампы». Впрочем, о чём-то подобном мы говорили достаточно давно.

9-битный АЦП Philips SAA7135HL поддерживает все существующие стандарты аналогового телевидения. При работе с DVB-T чип используется в качестве моста.

Кроме того, на плате установлен COFDM демодулятор MT352 от Zarlink Semiconductor Inc.

В традициях AVerMedia наличие двух ИК-приёмников по бокам тюнера, позволяющее не принимать в расчёт размещение интерфейсного разъёма.

Конфигурация тестового компьютера

При тестировании в цифровом режиме использовался ноутбук Asus S200N

  • Процессор Intel Pentium-M ULV 1 ГГц
  • Чипсет Intel 855GM+ICH4-M
  • Intel Extreme Graphics 2
  • Оперативная память 256 МБ DDR266
  • HDD 80 ГБ/ATA-100
  • Операционная система Windows XP Professional (SP2) ENG
При тестировании в аналоговом режиме использовался ноутбук IBM ThinkPad R52
  • Процессор Intel Pentium M 740 1,7 ГГц
  • ATI Mobility RADEON x300
  • Оперативная память 512 МБ DDR2
  • HDD 60 ГБ/ATA-100
  • Операционная система Windows XP Professional (SP2) RUS

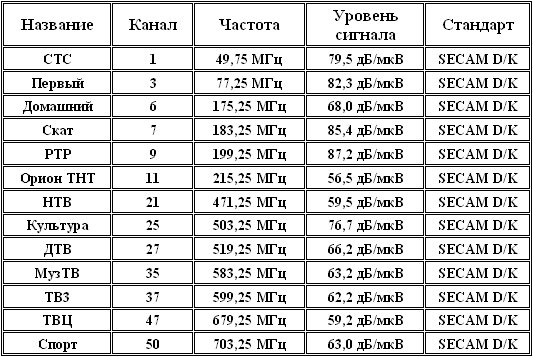

Список эфирных каналов при тестировании

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. Генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на антенну из комплекта.

Подключение

Честно говоря, ферритовые кольца как на переходнике для подключения телевизионной антенны, так и на FM-антенне (!) встречаются мне впервые. Качество экранированных кабелей позволяет надеяться на отсутствие механических повреждений при долгой эксплуатации.

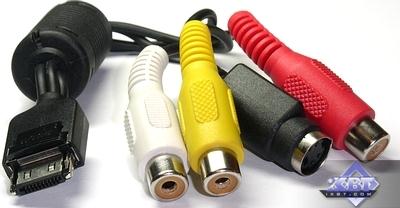

Знакомый нам по AVerTV Cardbus Plus и Behold Columbus переходник-разветвитель имеет полный комплект стандартных видео- и аудиоразъёмов.

Настройка

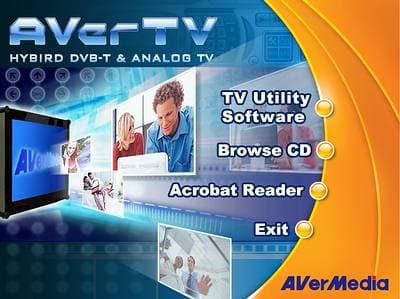

Радикально изменилось установочное меню. Да и логотип фирмы обрёл более футуристичные очертания

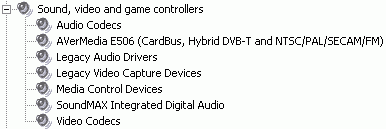

После установки получаем следующие устройства (при тестировании использовался драйвер версии 1.2.0.9)

и иконку программы Quick TV в системном трее.

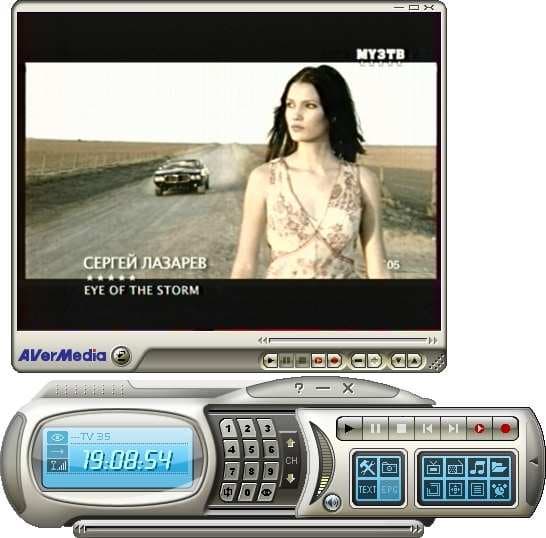

AVerTV Hybrid+FM Cardbus комплектуется радикально обновленной программой AVerTV 6.

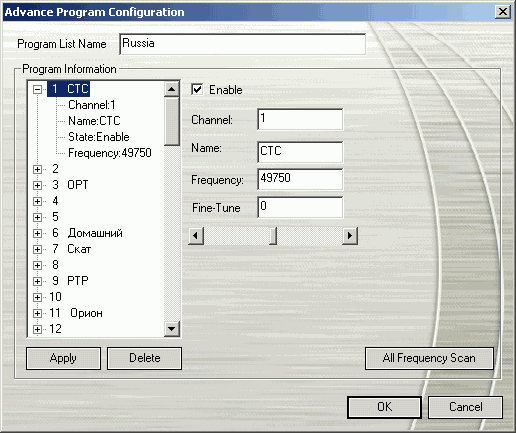

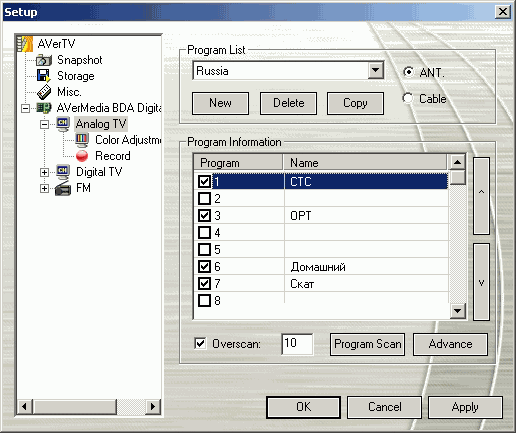

Настройки программы имеют древовидную структуру. Оригинально. В некоторых моментах наблюдается очевидный шаг назад. Так, например, каналы разделены на антенный и кабельный диапазоны.

К сожалению, пропала актуальная для нашей страны индивидуальная настройка стандарта цветности для каждого канала.

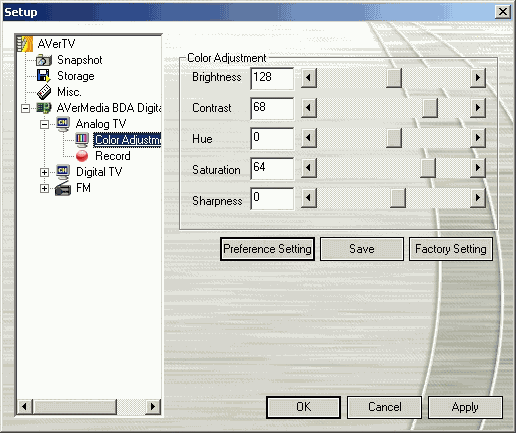

В разделе Color Adjusment находятся настройки яркости, контраста, оттенка, насыщенности и резкости.

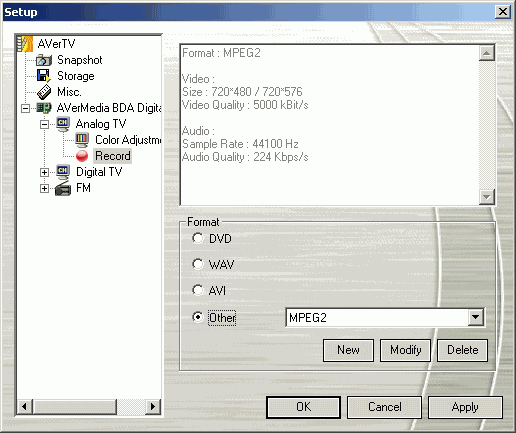

Несмотря на то, что в настройках записи можно найти несколько готовых профилей, поддерживаются любые сторонние кодеки.

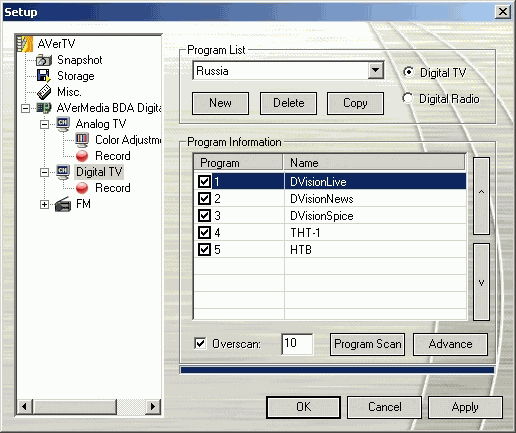

Успешный поиск цифровых каналов возможен при выборе России в качестве региона, что не может не радовать.

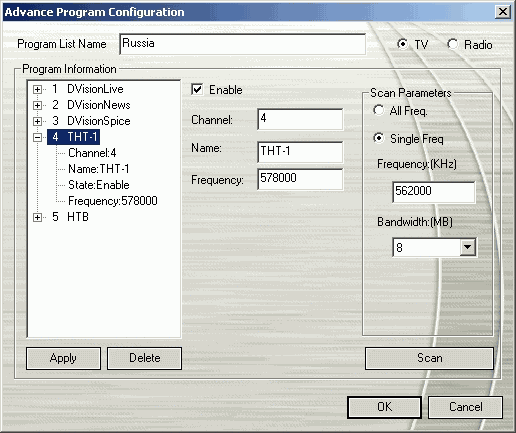

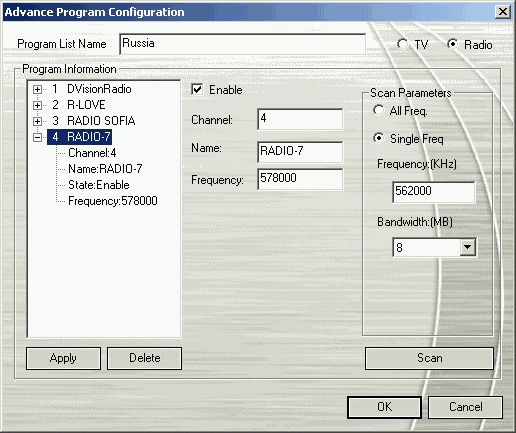

Интересно, что дополнительные настройки сканирования Advanced Settings становятся доступны только после окончания поиска. К сожалению, ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification) невозможна. С другой стороны, в нашем случае такой необходимости не возникло, с приёмом цифровых каналов тюнер справился успешно.

Нетипичным также является разделение цифровых телеканалов и радиостанций.

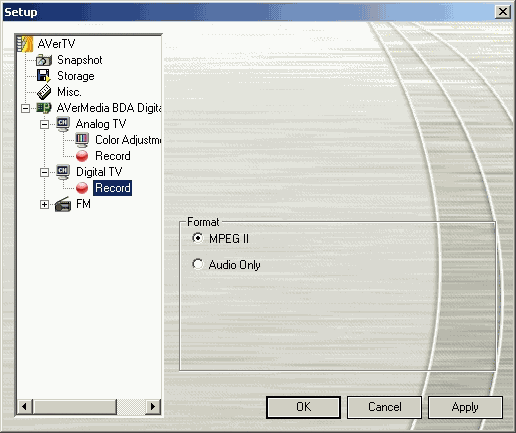

В режиме DVB-T возможна запись как программного MPEG2-потока, так и звуковой дорожки отдельно. Разделение на программный (Program Stream) и транспортный (Transport Stream) поток, содержащий дополнительную сервисную информацию, отсутствует.

Дополнительные возможности

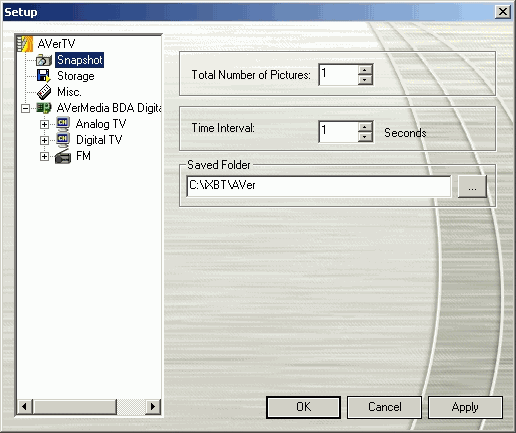

Минимальный джентльменский набор. Возможен захват как одного кадра, так и серии с настраиваемым интервалом.

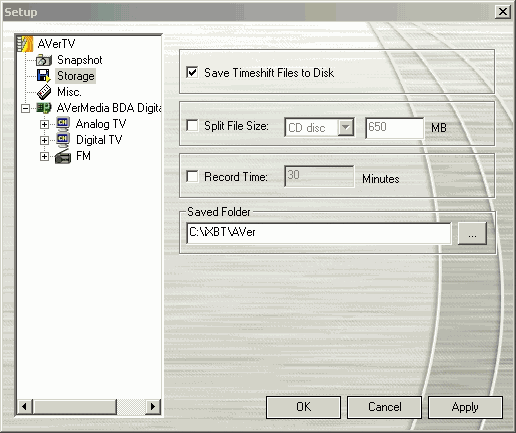

Режим отложенного просмотра TimeShift имеет возможность сохранения файла на жёсткий диск. Параметры этого режима зафиксированы на 720×576 5000 Кбит/с, VBR.

Кроме того, в наличии миниатюрная галерея захваченных файлов.

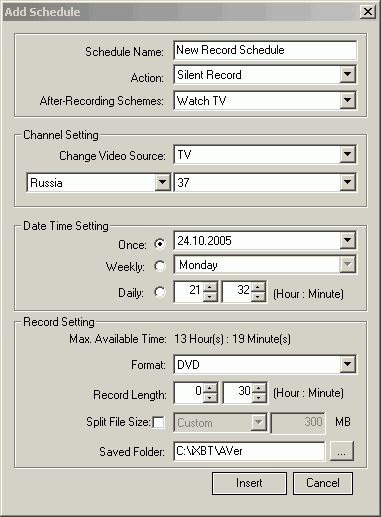

Предварительный просмотр 16 каналов по-прежнему работает только в полноэкранном режиме. Зато в планировщике наконец-то появилась опция выбора действия после окончания записи.

Качество

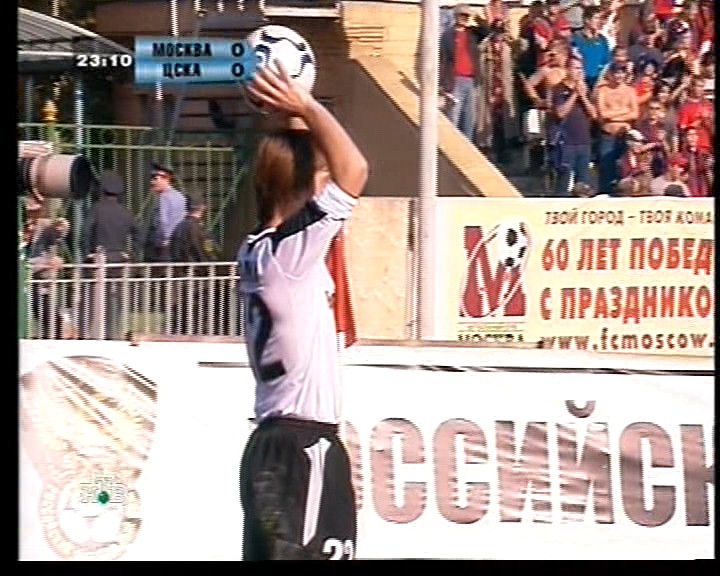

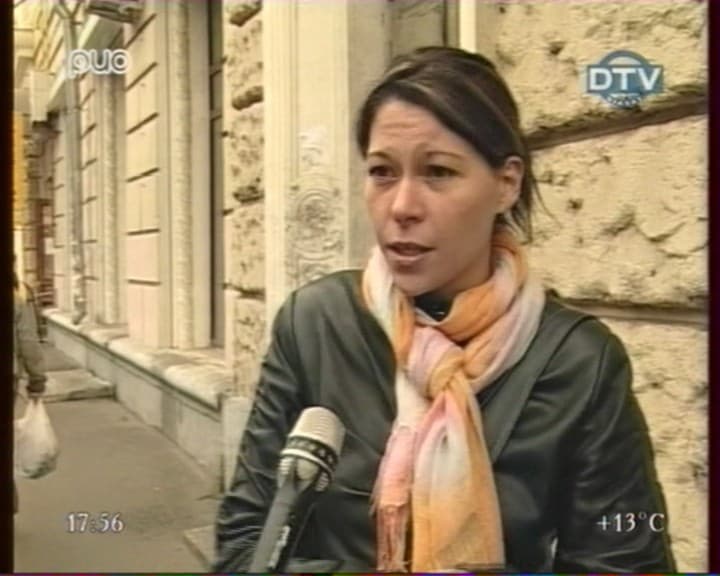

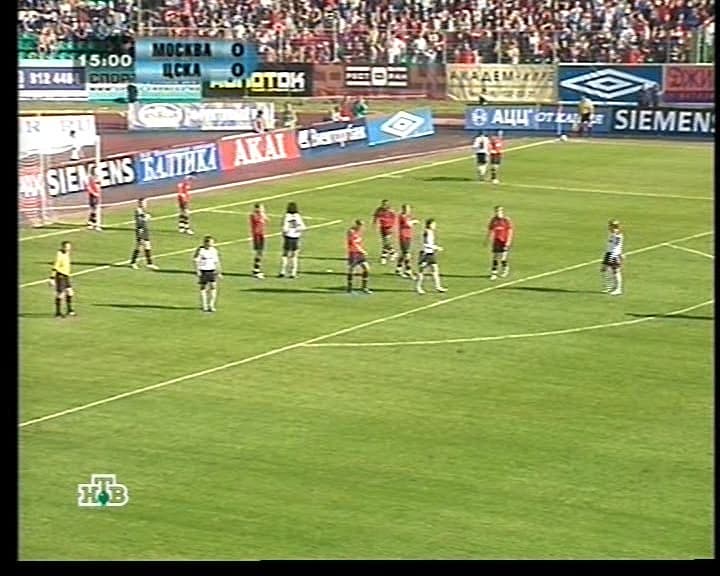

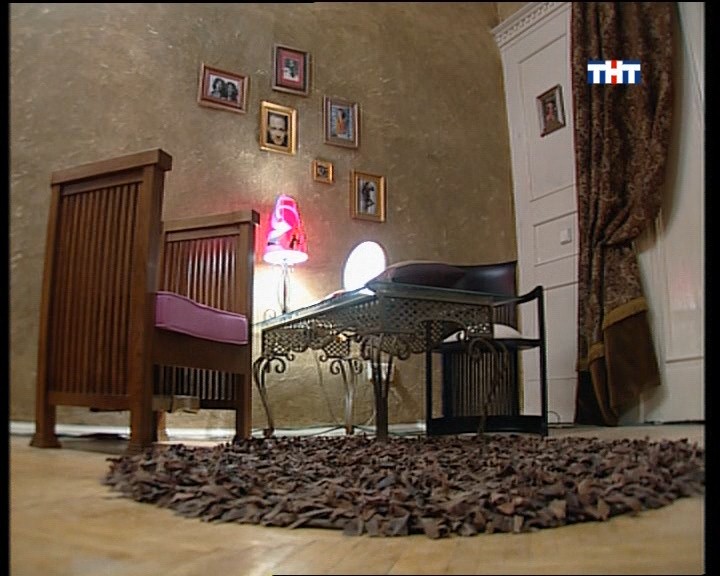

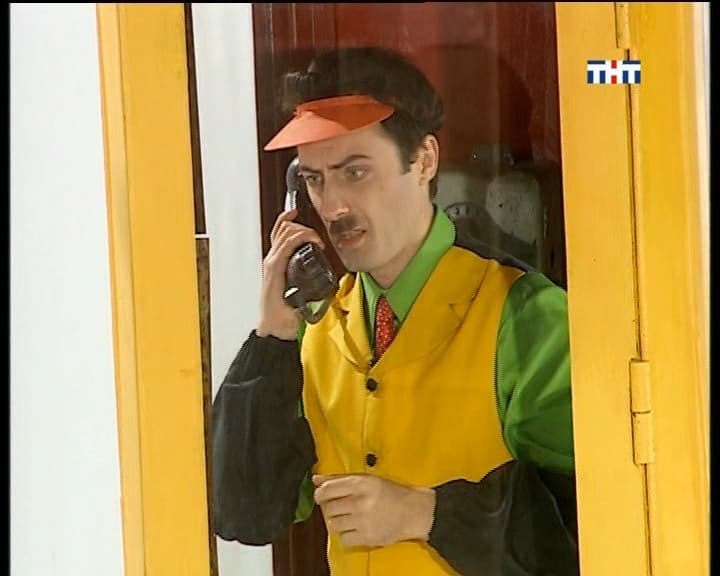

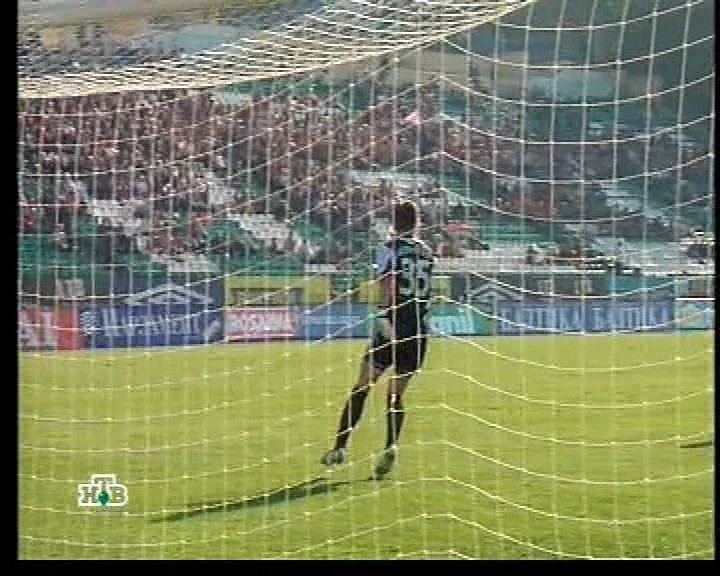

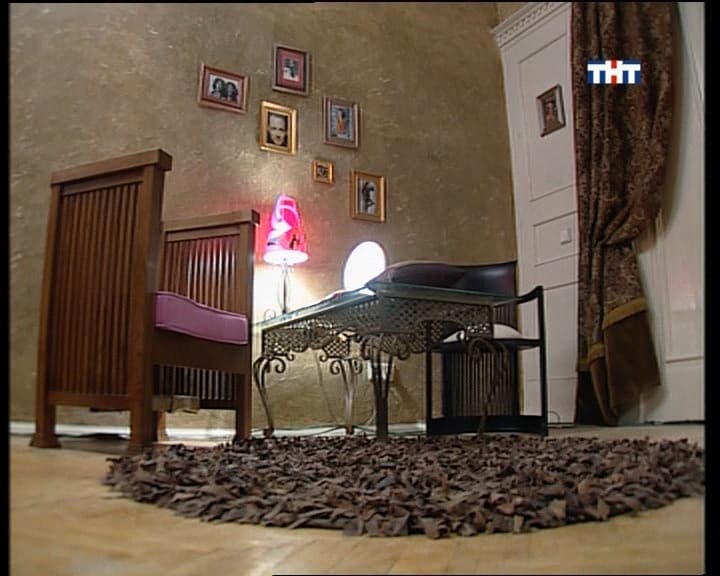

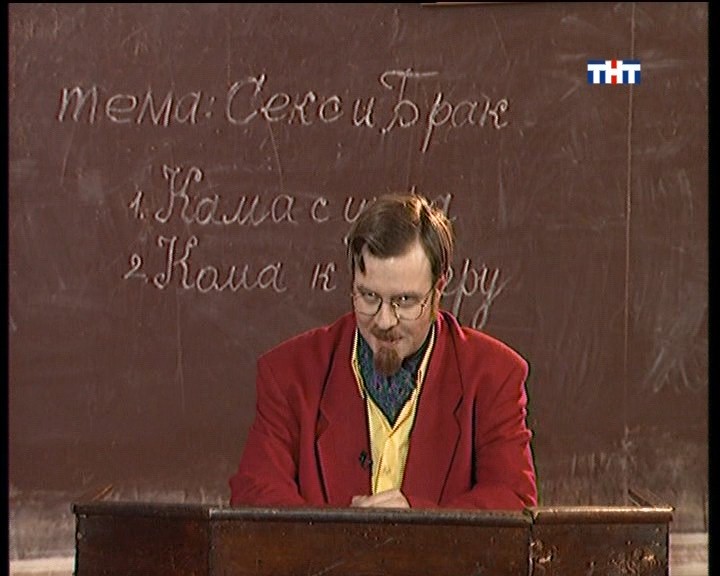

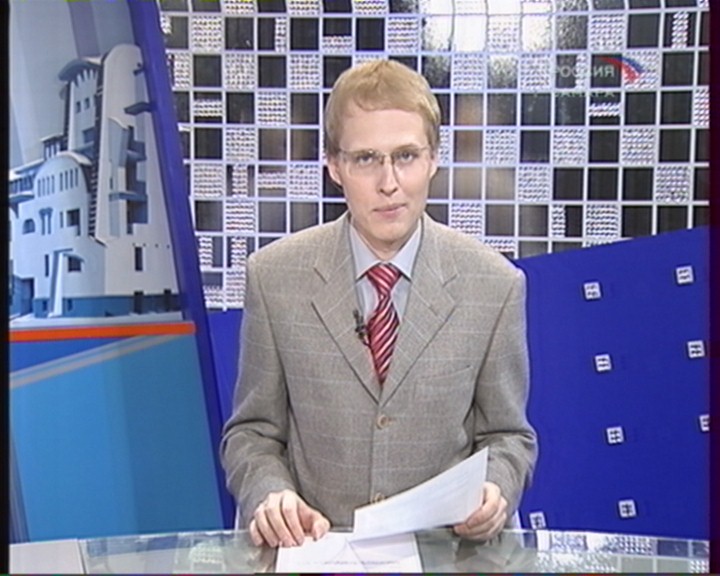

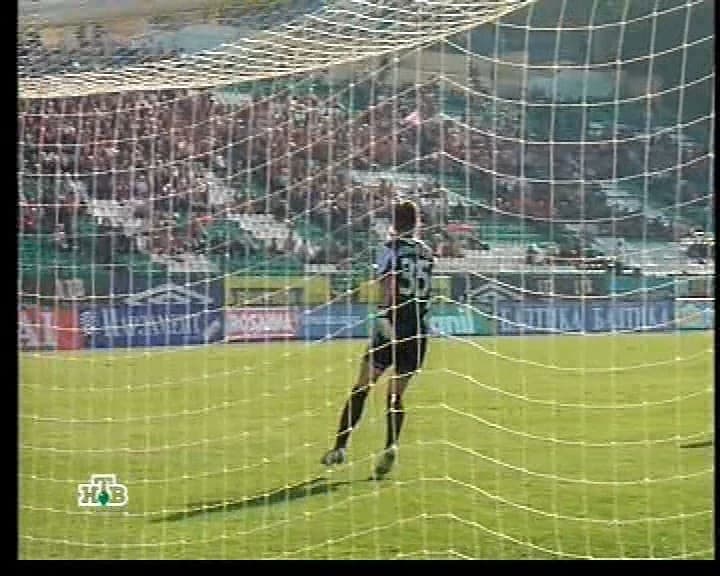

Стандарт DVB-T позволяет транслировать передачи с DVD-качеством при максимальном битрейте в 9000 Кбит/c. В настоящее время ООО «ОКТОД» транслирует каналы в разрешении 720×576 с видеобитрейтом от 3400 до 6000 Кбит/с, что соответствующим образом сказывается на качестве изображения. Аудиопоток при этом имеет битрейт 64-128 Кбит/с и частоту дискретизации 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было. Загрузка ЦП при декодировании MPEG2-потока в цифровом режиме находилась на уровне 60-70%.

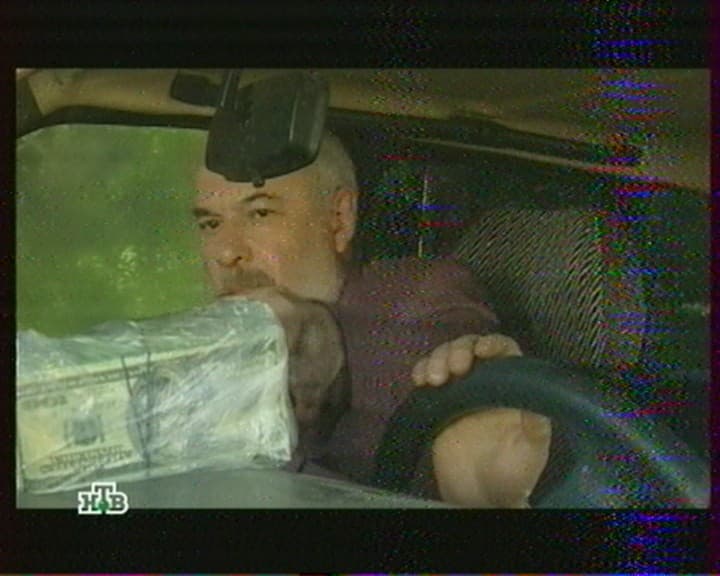

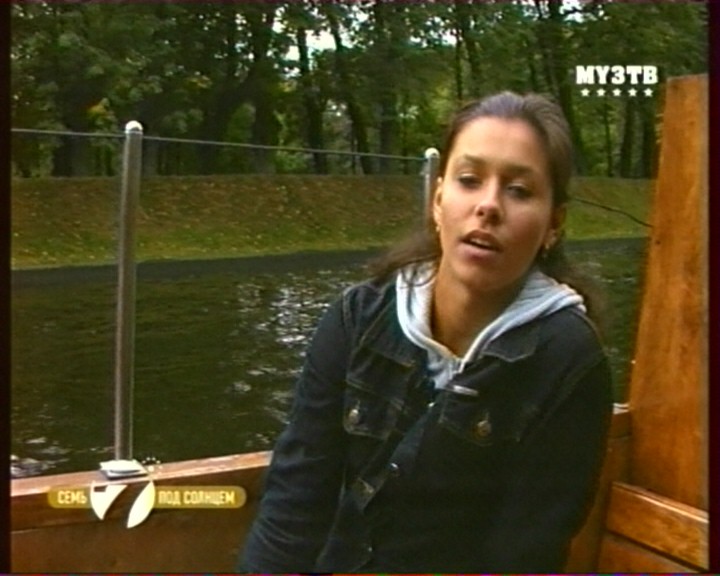

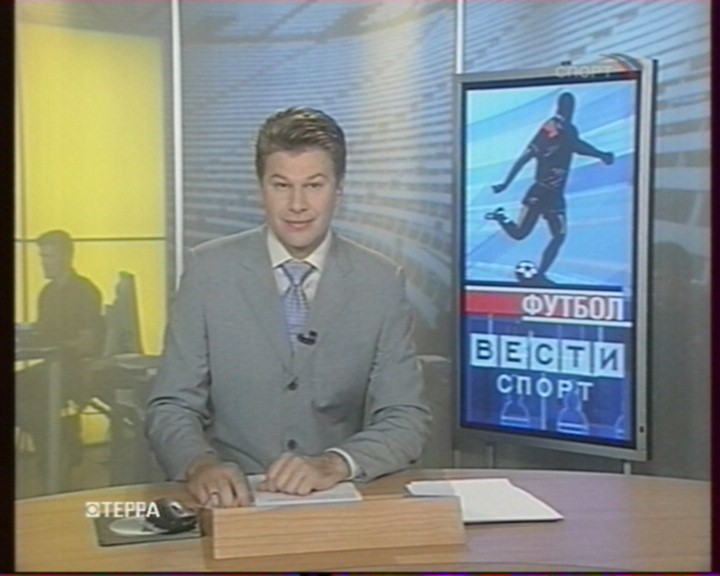

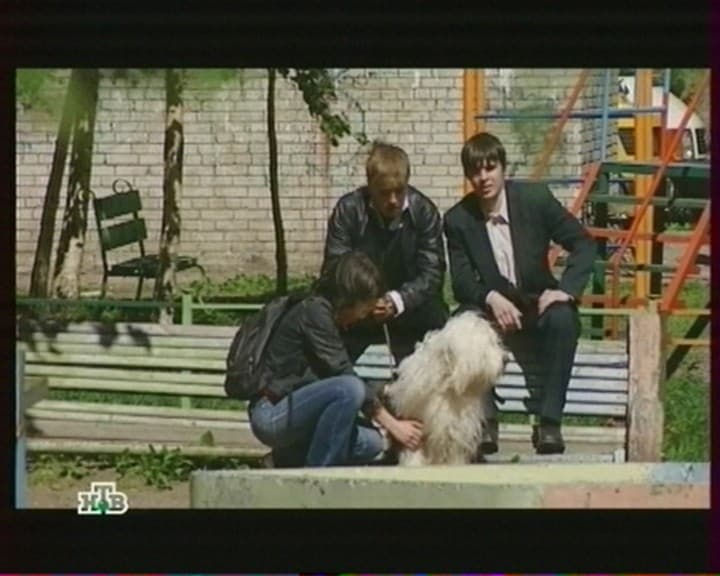

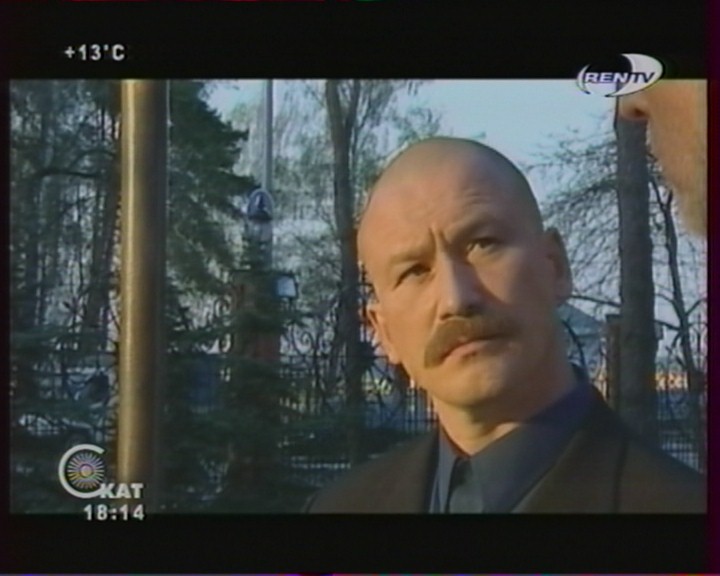

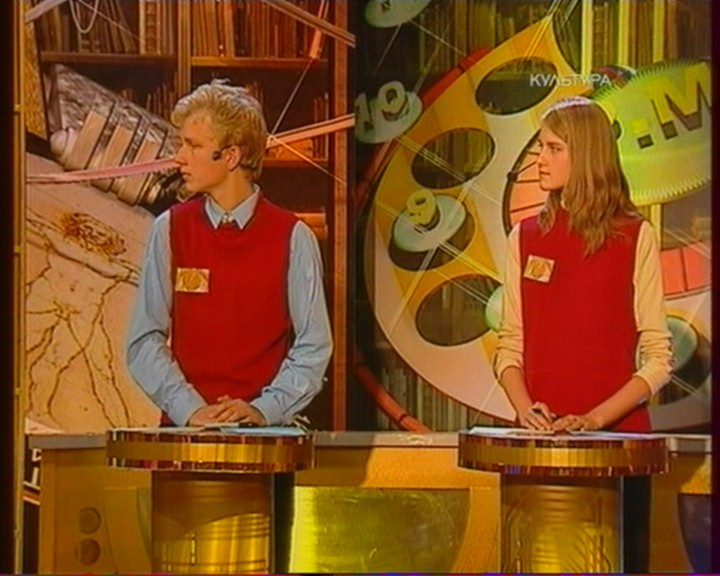

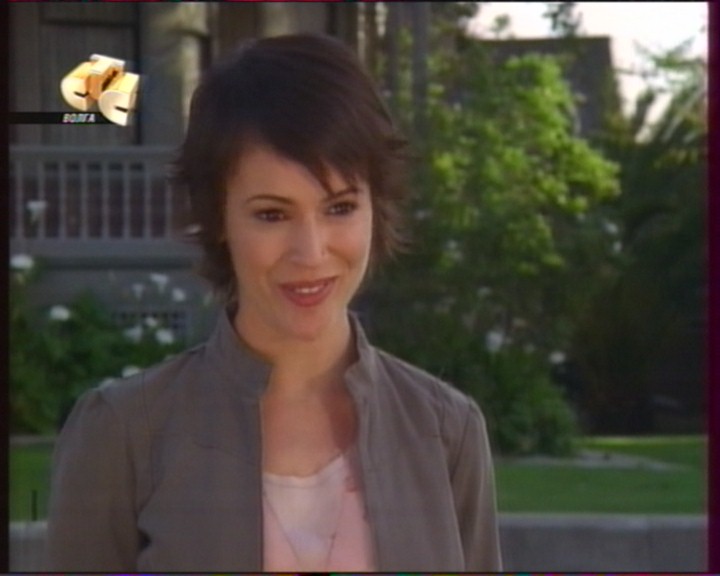

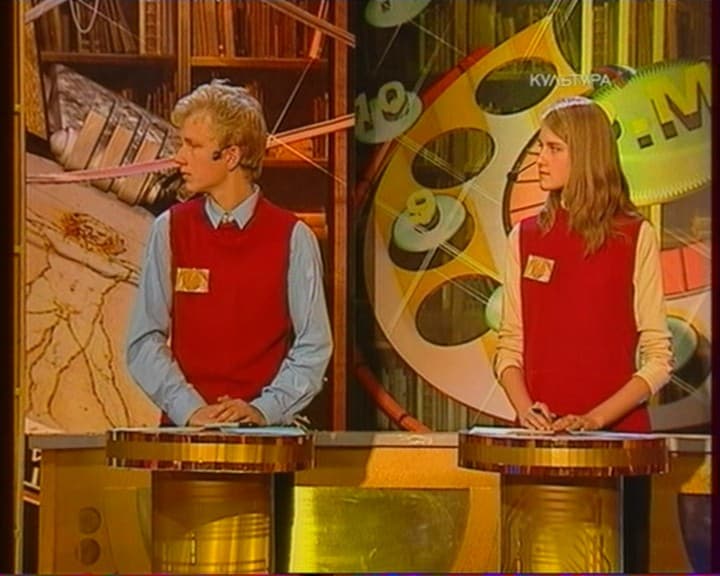

ВЧ-блок от Xceive показал действительно отличную скорость и эффективность поиска аналоговых каналов. Однако качество изображения поначалу не вдохновило, на половине каналов наблюдались артефакты.

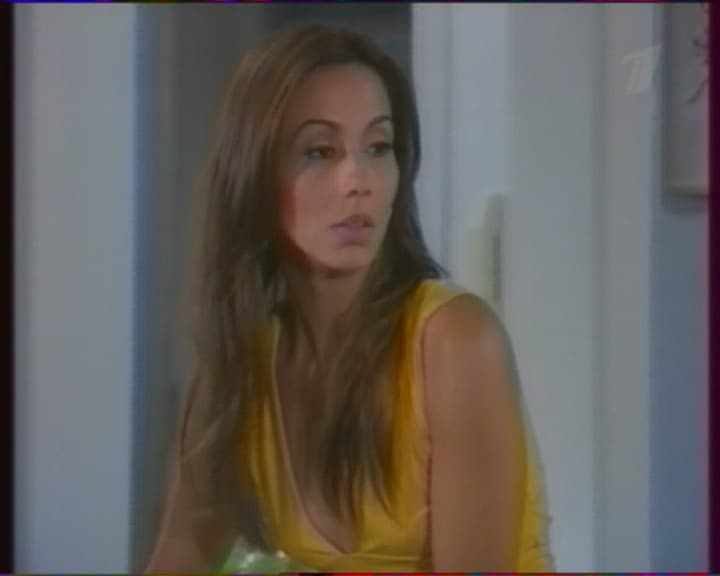

Тем не менее, занести Xceive в список заведомо неудачных тюнеров не получилось. Ослабление сигнала на 10 дБ/мкВ поставило качество изображения в один ряд с лучшими моделями на базе классических селекторов.

Исключение составил, разве что, мой 11 канал (215,25 МГц) с неуверенным приёмом. С другой стороны, в ситуации с Philips Mk5 на GOTVIEW USB2.0 DVD Deluxe качество было ничуть не лучше.

Запаздывания звука при переключении каналов не наблюдалось.

К замеченным недостаткам можно отнести сброс масштабирования при повторном запуске AVerTV, проблемы с отображением русских названий каналов на панели программы и отсутствие поддержки субтитров в DVB-T режиме.

FM-тюнер

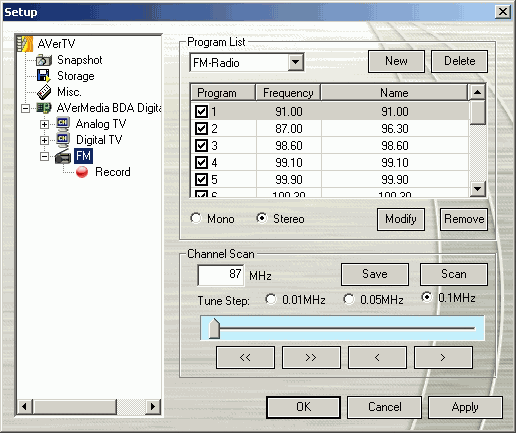

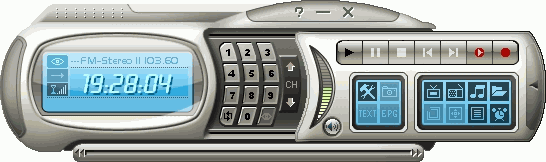

В новой версии AVerTV также используется общий интерфейс для TV- и FM-режимов.

В том, что касается поиска и приёма радиостанций, XC3018 также показал себя с самой лучшей стороны.

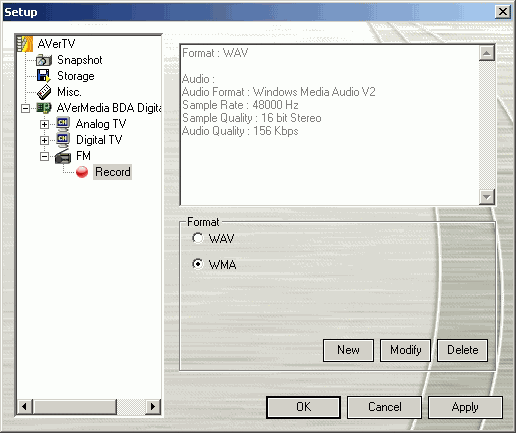

Как ни странно, кодек для mp3 теперь не устанавливается, в связи с чем, запись в этом формате ограничена параметрами 22 кГц 56 Кбит/с. Решение обычное — замена стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec, или использование альтернативных вариантов (поддерживаются любые установленные в системе кодеки).

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, MP3, 482 КБ). Жаль, что в AVerTV не реализованы настройки дополнительной обработки звука при помощи АЦП, хотя, их реальная необходимость, на мой взгляд, не так уж велика.

Пульт ДУ

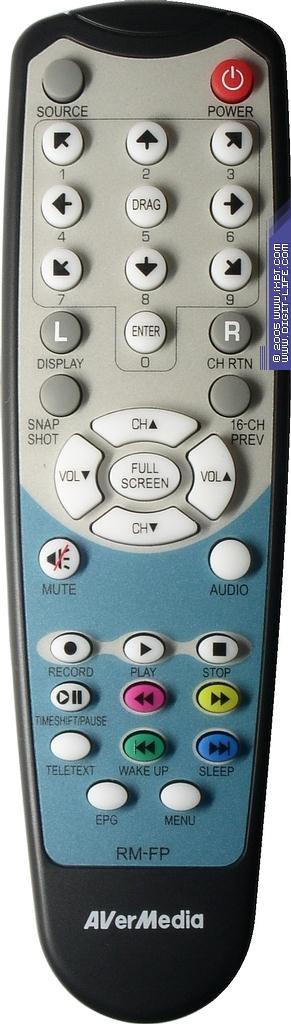

Как и AVerTV Cardbus Plus, эта модель комплектуется полноразмерным пультом ДУ с питанием от двух батареек типоразмера AAA. Эргономика пульта нареканий не вызывает, нажатие кнопок информативно. Поддерживается эмуляция мыши. На цифровые кнопки нанесены изображения стрелок (цифры подписаны рядом), что может создать определённые неудобства при использовании их для переключения каналов.

Выводы

Хорошее качество приёма как цифровых, так и аналоговых каналов, а также возможность работы со всеми существующими стандартами достойны награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • PCMCIA
  • Поддержка аналогового и цифрового вещания
  • Поддержка всех используемых видео- и аудиостандартов
  • Хорошее качество изображения и звука в TV-режиме
  • Хорошее качество звука в режиме FM-радио
  • Хорошая чувствительность во всех режимах
  • Поддержка декодирования стереозвука
  • Хорошая экранировка
  • Компактные габариты и вес
  • Наличие пульта ДУ
  • Деинтерлейсинг
  • Масштабирование ТВ-изображения
  • Режим отложенного просмотра TimeShift
  • 16-канальный предварительный просмотр
  • Поддержка сторонних кодеков при записи
  • Поддержка Windows XP MCE 2005 (в цифровом режиме)

Минусы

  • Отсутствие индивидуальной настройки цветности для аналоговых каналов
  • Сброс масштабирования при повторном запуске AVerTV
  • Проблемы с отображением русских названий каналов на панели программы

Как можно заметить, перечисленные недостатки без особых затруднений могут быть исправлены в новых версиях ПО. Как минимум, поддержка субтитров при работе в цифровом режиме уже обещана. Таким образом, по совокупности параметров AVerTV Hybrid+FM Cardbus можно назвать лучшим PCMCIA-тюнером среди доступных на российском рынке в настоящее время. Если бы не один нюанс — отсутствие DVB-T вещания в большинстве регионов. С другой стороны, цена на эту модель практически не отличается от конкурентов, так что при покупке, возможно, стоит подумать о перспективе. Что же касается пользователей, проживающих в городах с DVB-T вещанием, то для них AVerTV Hybrid+FM Cardbus, пожалуй, будет наиболее оптимальным выбором.

Средняя текущая цена (количество предложений) AVerTV Hybrid+FM Cardbus в московской рознице: Н/Д(0)



Выражаем благодарность компании «Антарес»
и cамарскому филиалу компании «Санрайз»
за предоставленное на тестирование оборудование
