Compro VideoMate DVB-T300 — гибридный TV-тюнер без существенных недостатков




Свято место пусто не бывает.
Народная мудрость

6 июня 2005 г. Госкомиссия по радиочастотам (ГКРЧ) окончательно утвердила для цифрового телевизионного вещания в России полосы частот 174-230 МГц и 470-862 МГц, официально признав успешной тестовую эксплуатацию передатчиков стандарта DVB-T (Digital Video Broadcasting-Terrestrial) в Москве, Санкт-Петербурге и Нижнем Новгороде, начатую в 2000 году. Окончательный переход на цифровое телевидение в России планируется к 2015 году, так что, в ближайшие несколько лет нас ждёт мирное сосуществование двух систем. Впрочем, жители городов, осенённых знамением технического прогресса, способны приобщиться к достижениям цифровой эпохи уже сейчас. Однако установка двух различных устройств не всегда возможна по техническим причинам, не говоря уж о заведомо больших финансовых затратах. Разумеется, многие производители предусмотрели и этот вариант, представив на суд пользователей модели из серии «2-в-1». С одним из таких решений мы уже познакомились (см. обзор Pinnacle Media Center 300i), на очереди следующий претендент, на этот раз вышедший «из-под пера» разработчиков из тайваньской Compro Technology, не чурающихся оригинальных технических решений.

Особенности стандарта DVB-T описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме вышеупомянутого обзора Pinnacle Media Center 300i, этой тематике посвящены следующие наши материалы:

Xpert DTV — DVBT USB — DVB-T тюнер с интерфейсом USB 2.0 от Kworld Computer
Kworld Xpert DTV — DVBT PCI — DVB-T тюнер со сквозным антенным подключением

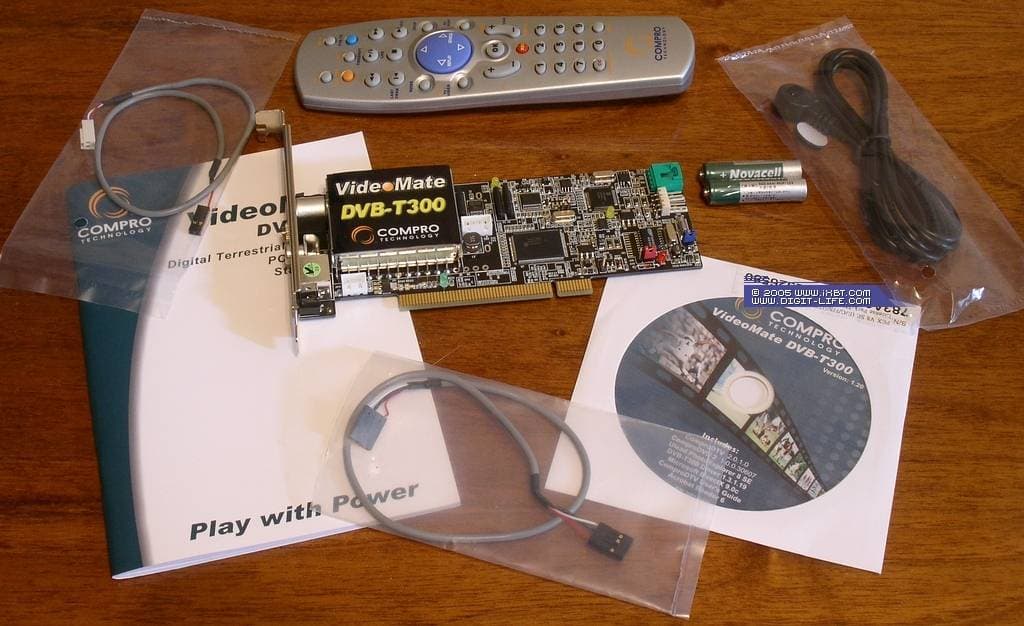

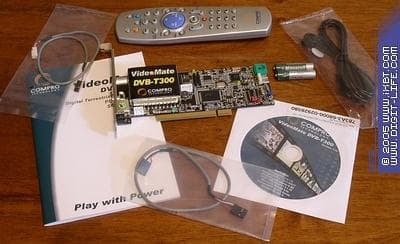

Комплект поставки

Я уже неоднократно отмечал работу дизайнеров, оформляющих коробки с продукцией Compro Technology. Не стал исключением и DVB-T300. Твёрдая пятёрка.

В такой ситуации можно простить и не совсем соответствующий размерам упаковки объём содержимого. Внутри вольготно разместились:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель для подключения к дополнительному разъему звуковой карты
  • Кабель для подключения к разъему питания материнской платы
  • CD с драйверами и программным обеспечением
  • Руководство пользователя

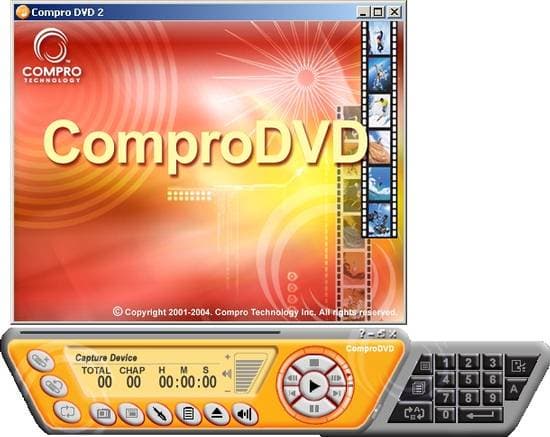

Роли дополнительных программ исполняют DVD-проигрыватель ComproDVD 2

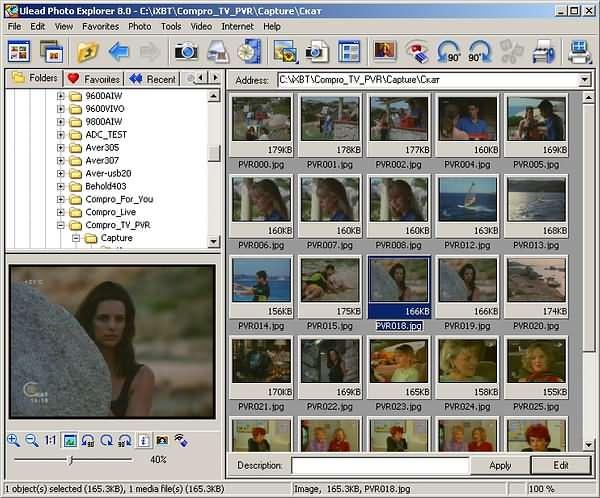

и Ulead Photo Explorer 8.0 SE, фильтры из состава которого используются при работе штатной программы ComproDTV.

Конструкция и спецификации

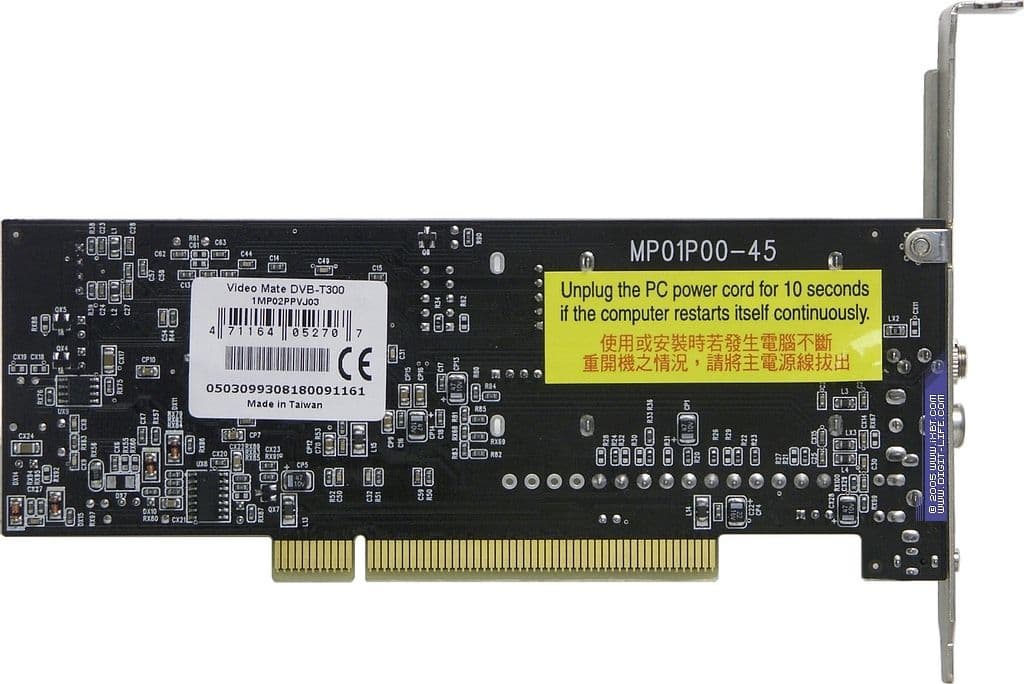

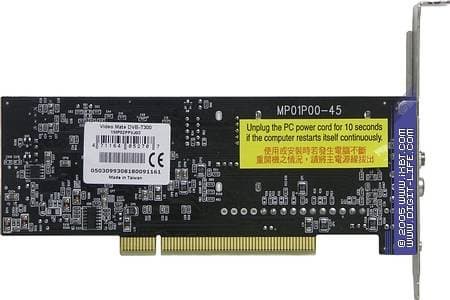

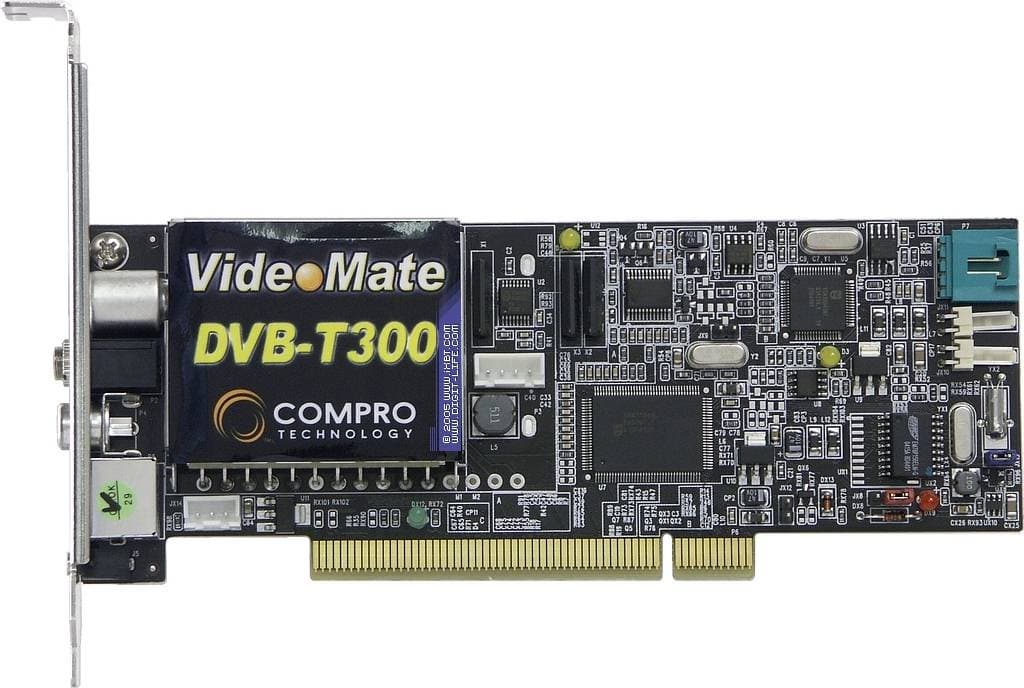

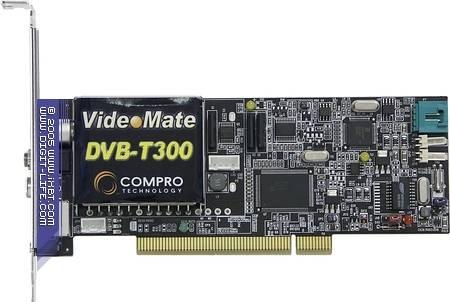

VideoMate DVB-T300 оказался первым попавшим к нам PCI-тюнером этого производителя, имеющим низкопрофильный дизайн. Это не могло не сказаться на длине платы (размеры тюнера 64,4×167,6 мм).

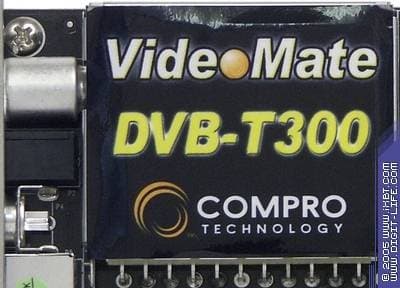

На тюнере установлен гибридный ВЧ-блок Philips TD1316AL.

COFDM демодулятор TDA10046HT также произведён Philips Electronics.

На фоне такой приверженности компонентам от Philips наличие 9-битного АЦП SAA7134HL уже не удивляет.

Согласно спецификациям:

  • Тюнер работает в диапазоне 48,25 — 863,25 МГц
  • Полоса пропускания (для DVB-T) — 6 (NTSC), 7/8 (PAL) МГц
  • Декодирование MPEG2 осуществляется программно
  • В аналоговом режиме поддерживается декодирование NICAM Stereo
Возможности ComproDTV соответствуют современным стандартам. В программе реализованы:
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр Channel surfing
  • Поддержка сторонних кодеков при записи
Отдельно стоит отметить фирменную технологию Compro POWER UP SCHEDULING, позволяющей тюнеру управлять включением-выключением компьютера напрямую. Для этого необходимо подключить коннектор кнопки Power к тюнеру, а соответствующий разъём на тюнере — к системной плате.

Используемая для улучшения качества изображения Picture Purifying Technology представляет собой комплекс программно-аппаратных мероприятий — от размещения регуляторов напряжения на максимальном удалении от ВЧ-модуля до фильтров шумоподавления (вспоминаем про Ulead Photo Explorer 8.0 SE).

Конфигурация тестового компьютера

Работа с DVB-T:
  • Процессор AMD Athlon 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ DDR SDRAM 400 МГц
  • Видеокарта Leatek WinFast A400 GT (GeForce 6800 GT)
  • Жесткий диск WD Caviar SE WD1600JD 160GB SATA
  • Операционная система Windows XP Professional (SP2) ENG

Работа с аналоговым телевидением:

  • Процессор Athlon 64 3200+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingston)
  • Видеокарта HIS RADEON X850 XT Platinum IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Подключение

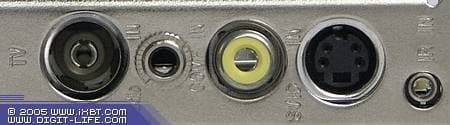

Низкопрофильный дизайн не повлиял на количество разъёмов.

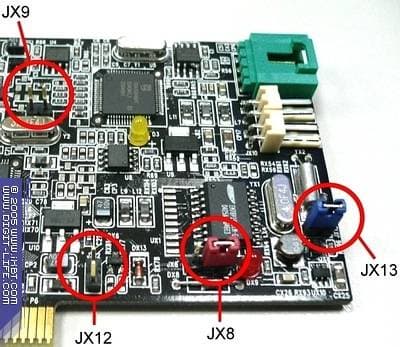

Поясним назначение имеющихся на плате перемычек.

В случае нехватки питания для включения компьютера при помощи пульта ДУ рекомендуется переместить синий джампер с JX13 на JX12, а JX8 — с pin 1-2 на pin 2-3. JX9 разрешает перезапись EEPROM.

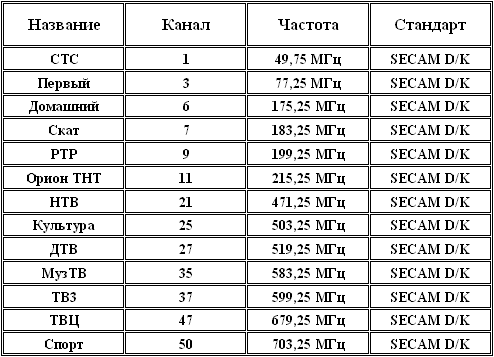

Список эфирных каналов при тестировании



Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на штатную антенну из комплекта Xpert DTV — DVBT USB.

Настройка

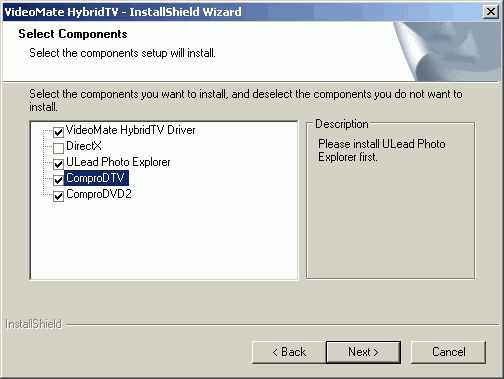

Установочное меню лаконично.

После установки получаем следующее устройство.

В системном трее появляются иконки планировщика и резидентной программы для работы с пультом ДУ.

В процессе тестирования использовались драйвер версии 1.3.1.22 и программа ComproDTV 2.6.0.9.

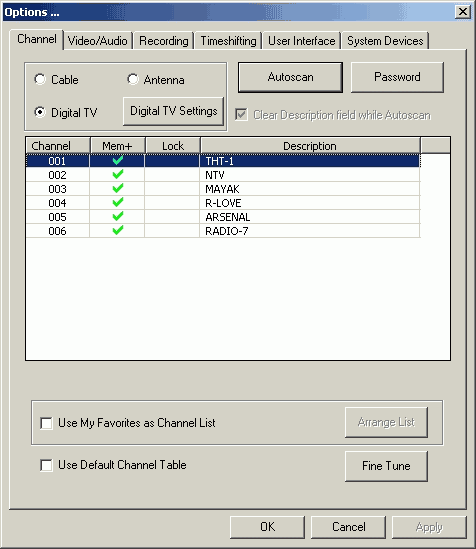

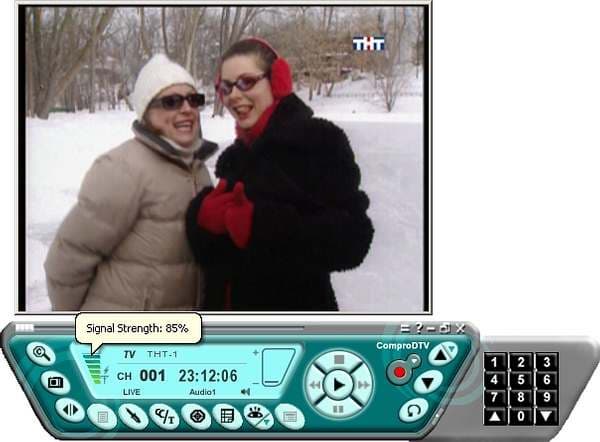

Интерфейс ComproDTV выдержан в одном стиле с остальными программами, используемыми с тюнерами этого производителя. Отметим наличие индикатора уровня сигнала при работе с DVB-T.

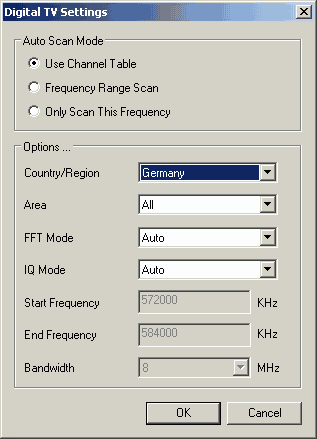

Кнопка Digital TV Settings вызывает настройки поиска цифровых каналов.

Возможен поиск по региону (для открытых московских цифровых каналов рекомендуется Германия), по диапазону и в пределах одной частоты.

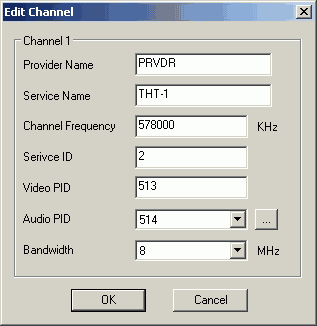

Имеется также ручная установка параметров для каждого канала. Параметры VPID (Video Program Identification) и APID (Audio Program Identification) используются для идентификации станций, так как стандарт DVB-T позволяет передавать на одной частоте несколько каналов.

С поиском связаны два пикантных момента. Во-первых, DVB-T каналы наотрез отказывались обнаруживаться, пока я случайно не переключил красный джампер (см. выше). Мистическую связь не смогли объяснить представители разработчика, тем не менее, факт имел место. Остаётся обвинить используемую конфигурацию, да и то — больше для сохранения ясности рассудка. Во-вторых, один из каналов пришлось добавлять вручную, и это при уровне сигнала порядка 80% (!) и отсутствии каких-либо нареканий на качество изображения.

Работа в аналоговом режиме никаких сюрпризов не преподнесла. Обнаружились все мои каналы.

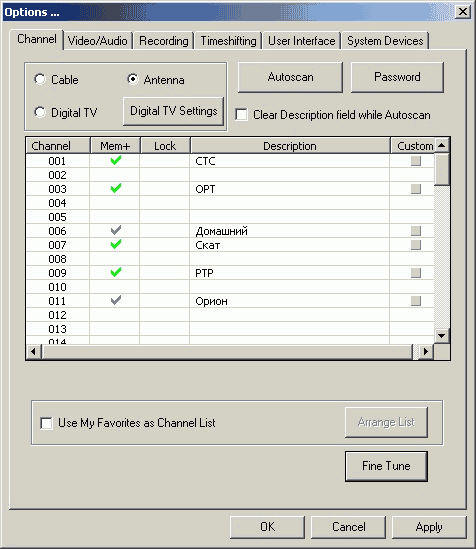

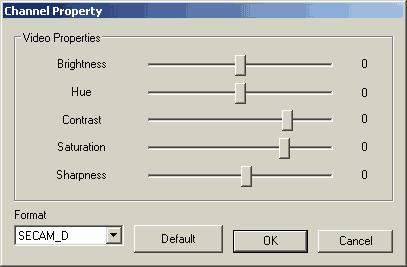

В последних версиях ComproDTVComproPVR это тоже относится), наконец-то, появилась индивидуальная настройка параметров для каждого канала (колонка Custom). Не хватает разве что полезной в некоторых случаях принудительной поканальной настройки Mono/Stereo.

Приятная мелочь — такие каналы отличаются цветом отмечающей занесение в память галочки в списке.

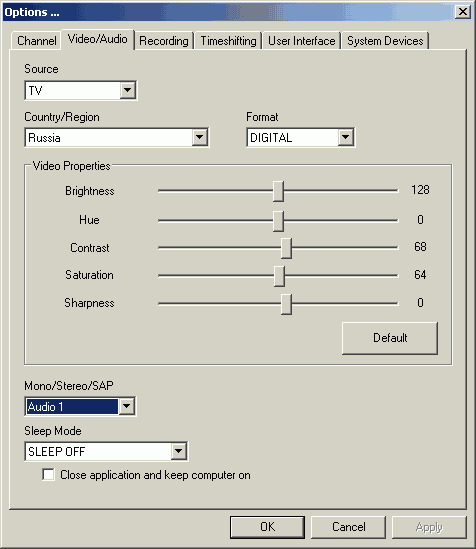

Общие настройки яркости, контраста, цветности, оттенка и чёткости находятся в разделе Video/Audio. В цифровом режиме настройка Mono/Stereo/SAP позволяет выбрать звуковую дорожку (при наличии нескольких вариантов).

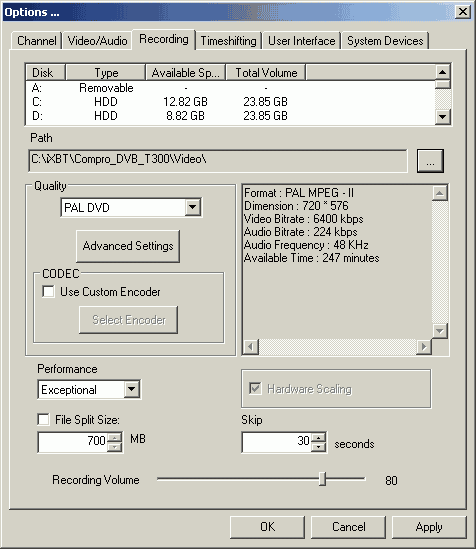

ComproDTV позволяет записывать как программный (Program Stream), так и транспортный поток (Transport Stream), содержащий дополнительную сервисную информацию. Доступна и запись аудиопотока.

При работе в аналоговом режиме поддерживается запись с любым установленным в системе кодеком.

Настраивать качество изображения при использовании функции Timeshift можно только при работе с аналоговыми телеканалами.

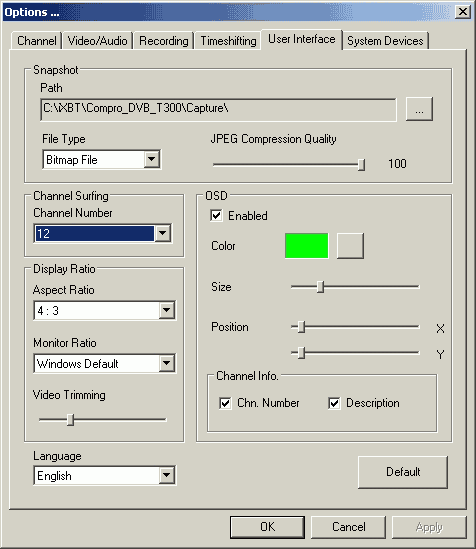

В разделе User Interface можно настроить размер, цвет и расположение экранного меню, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра Channel Surfing. Отметим также опцию масштабирования Video Trimming и возможность настройки пропорций полноэкранного режима.

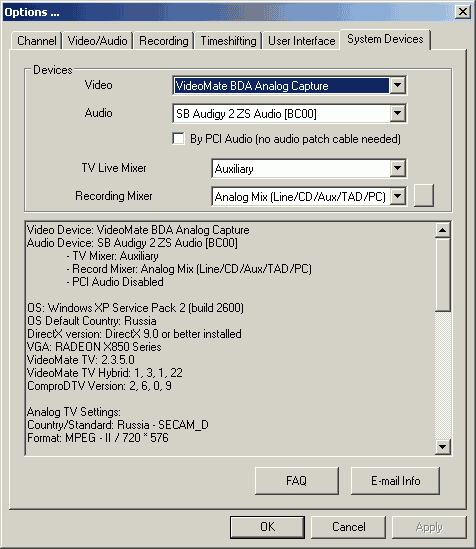

Наряду с настройкой параметров для каждого канала, последние версии ComproDTV и ComproPVR могут похвастать возможностью передачи звука по шине PCI. Заметим, что в цифровом режиме звук всегда передаётся именно таким образом, АЦП служит всего лишь мостом.

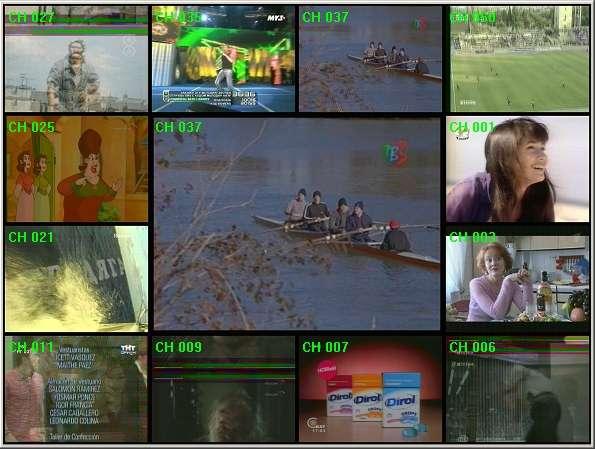

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

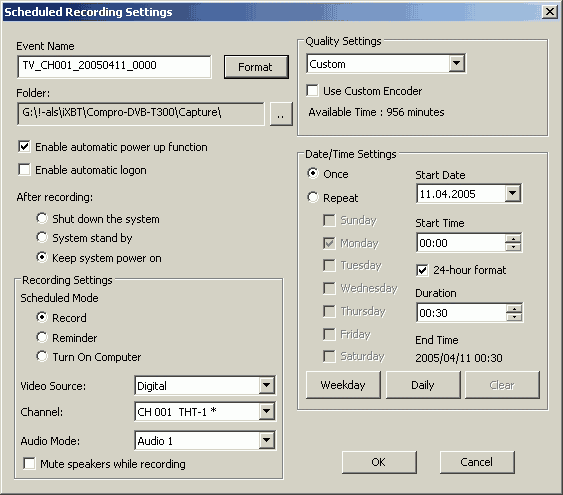

В планировщике закономерно появился выбор цифровых каналов.

Как и ComproPVR, ComproDTV имеет поддержку нескольких языков интерфейса, в том числе, русского.

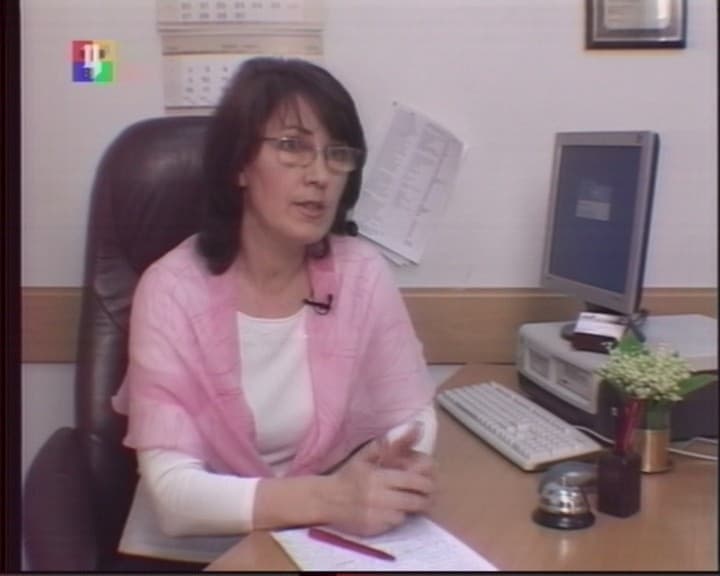

Качество

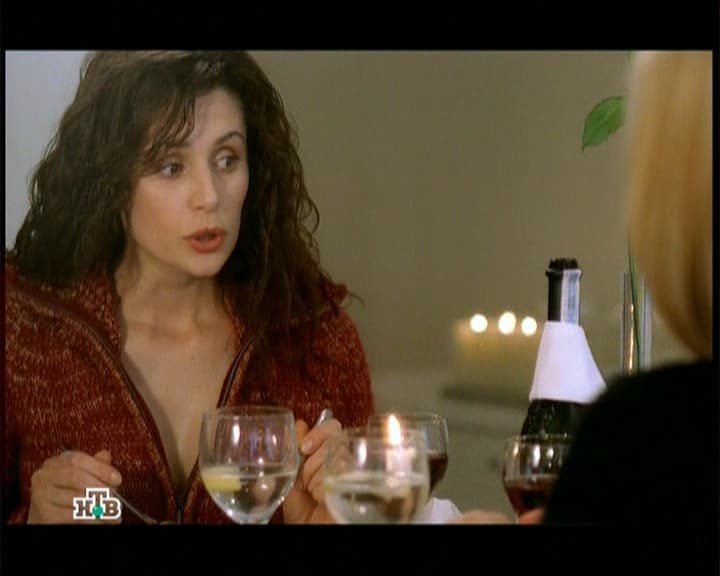

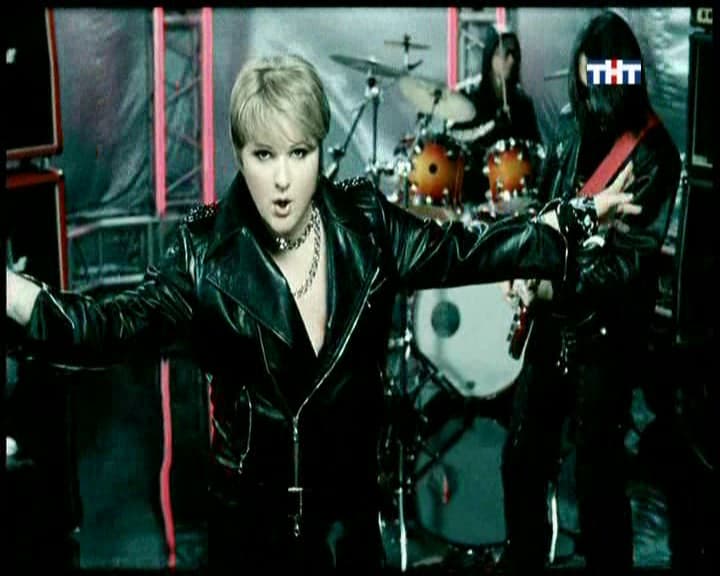

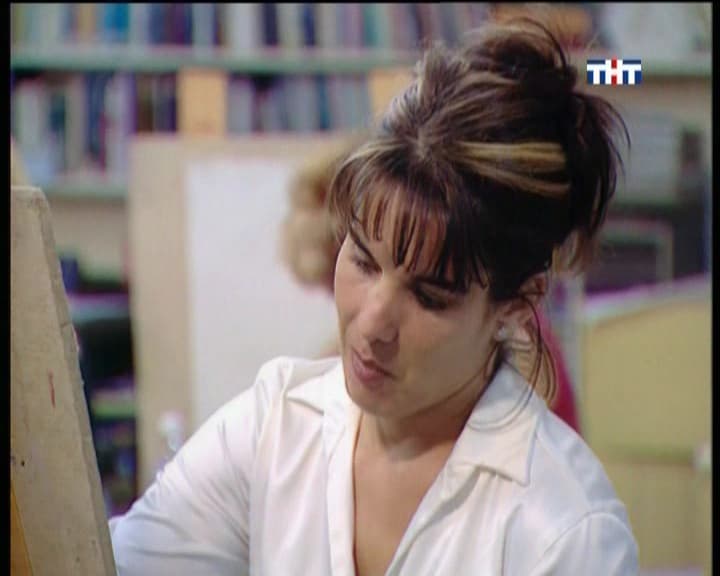

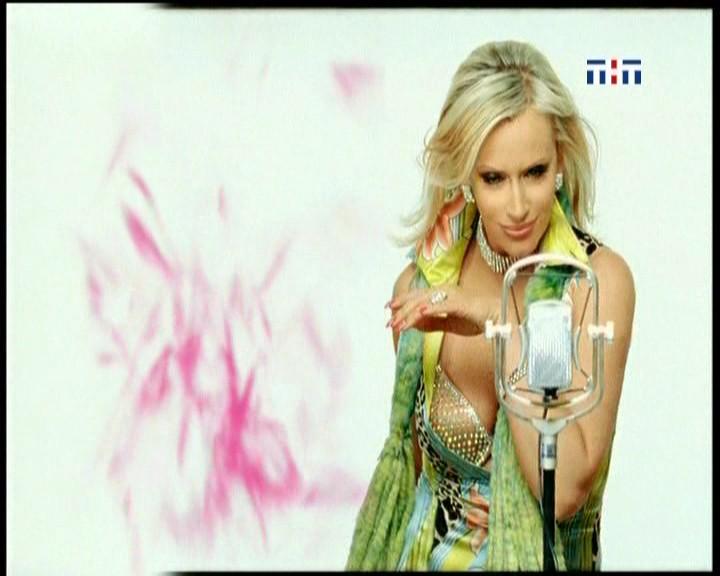

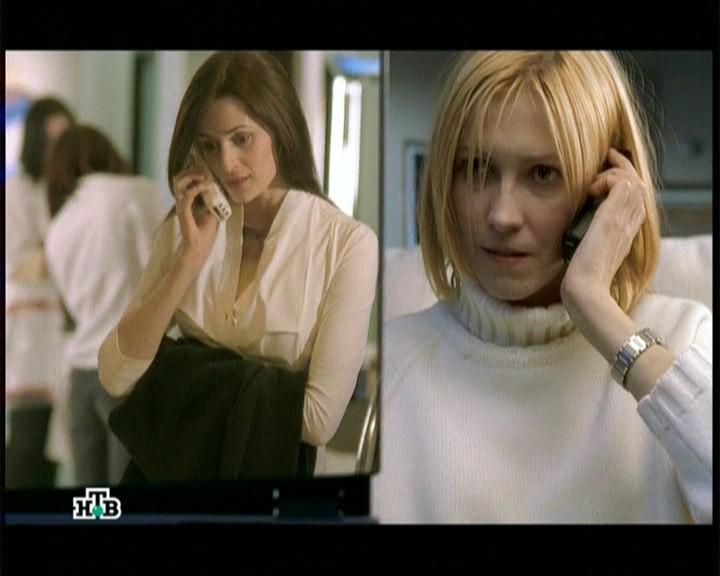

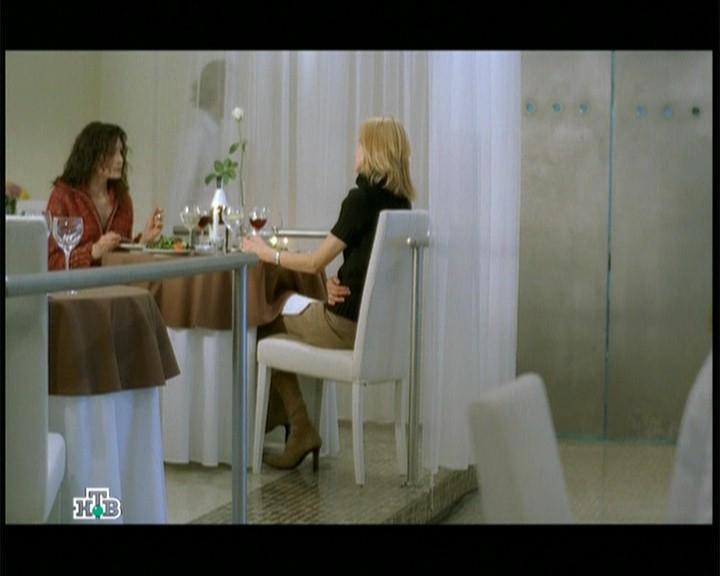

Стандарт DVB-T позволяет транслировать передачи с DVD-качеством при максимальном битрейте в 9000 Кбит/c. В настоящее время ООО «ОКТОД» транслирует каналы с битрейтом от 3700 до 6000 Кбит/с, что соответствующим образом сказывается на качестве изображения.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было.

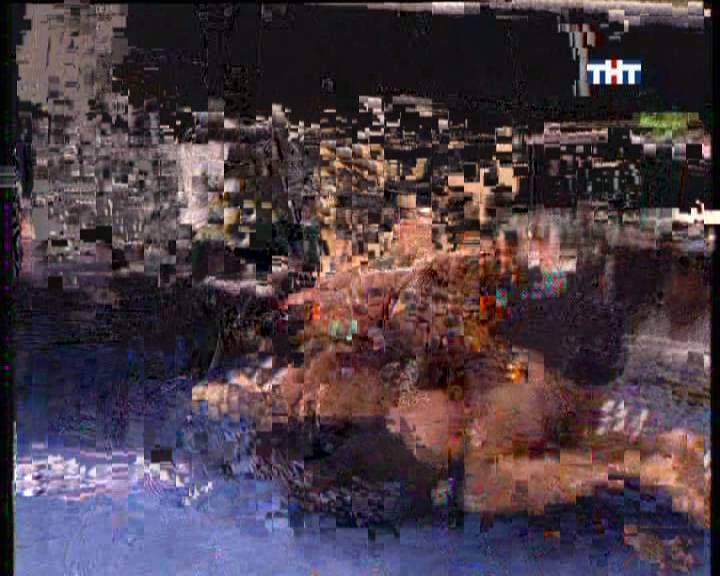

VideoMate DVB-T300 оказался единственным DVB-T тюнером, продемонстрировавшим артефакты MPEG-компрессии при ослаблении сигнала до 60% (согласно показаниям индикатора).

Впрочем, 80-85% в тех же условиях, в которых ПО тюнеров от Kworld убеждало нас в 60-65%, позволяют говорить скорее о разном подходе производителей к градуировке шкалы, нежели о худших характеристиках используемого ВЧ-модуля.

Декодирование и запись в MPEG1/2 осуществляются программно, к чести Compro Technology, системные требования на сайте расписаны предельно подробно. Так, для цифрового режима рекомендуется процессор с тактовой частотой 600 МГц для просмотра, 866 МГц для записи и режима Timeshift, для аналогового — 400 МГц для просмотра, 866 МГц для записи и 1,7 ГГц для записи в MPEG2 с настройками DVD-качества.

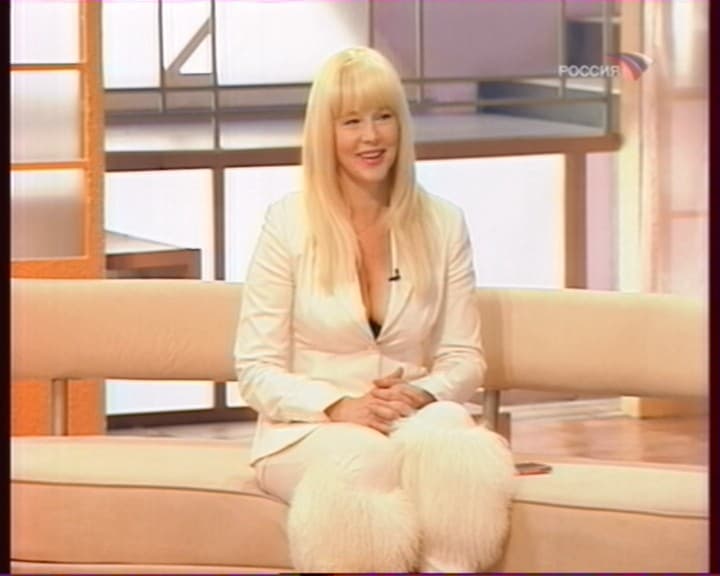

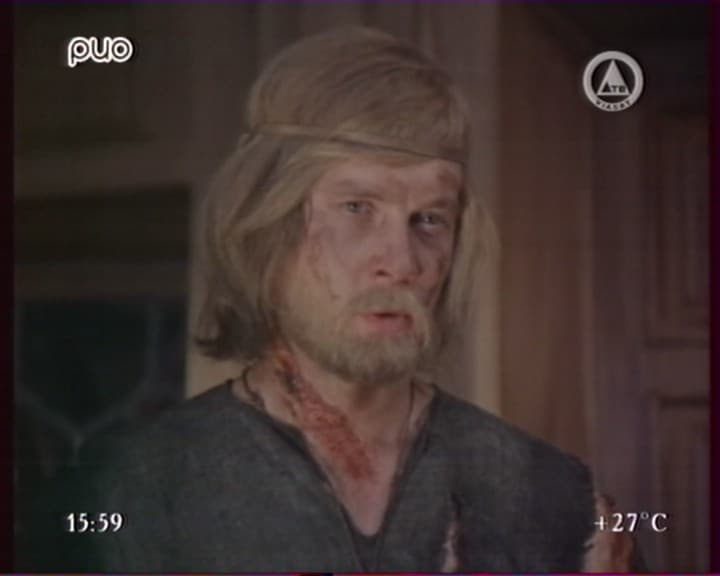

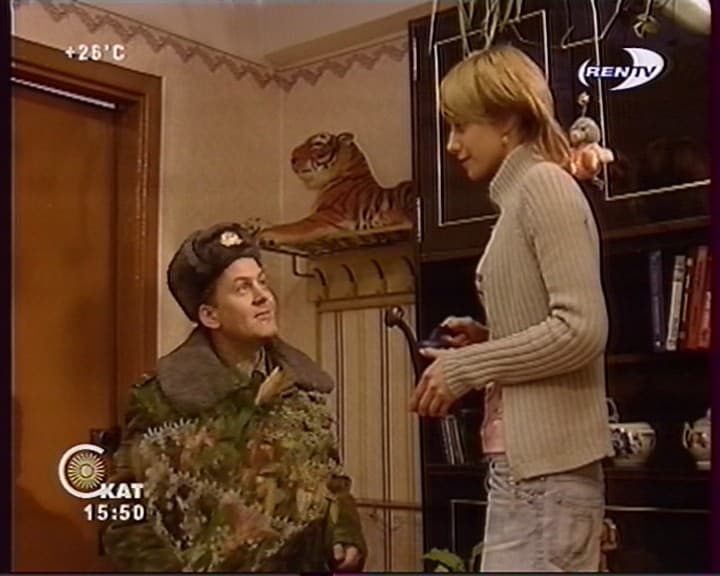

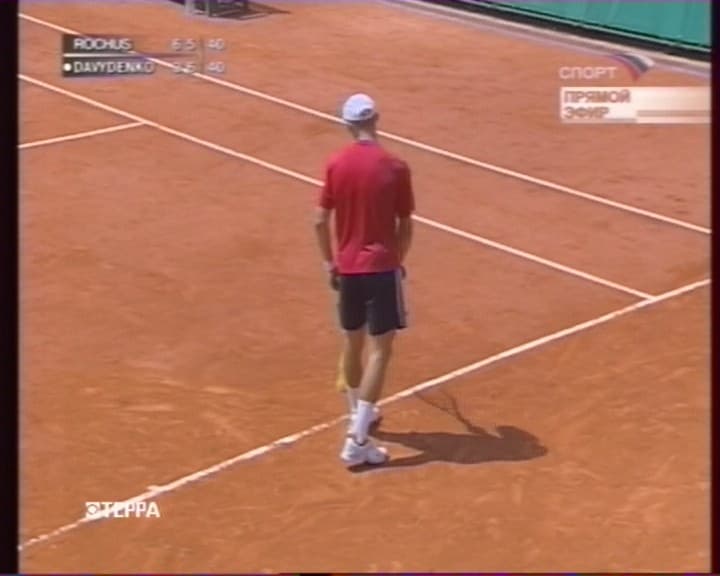

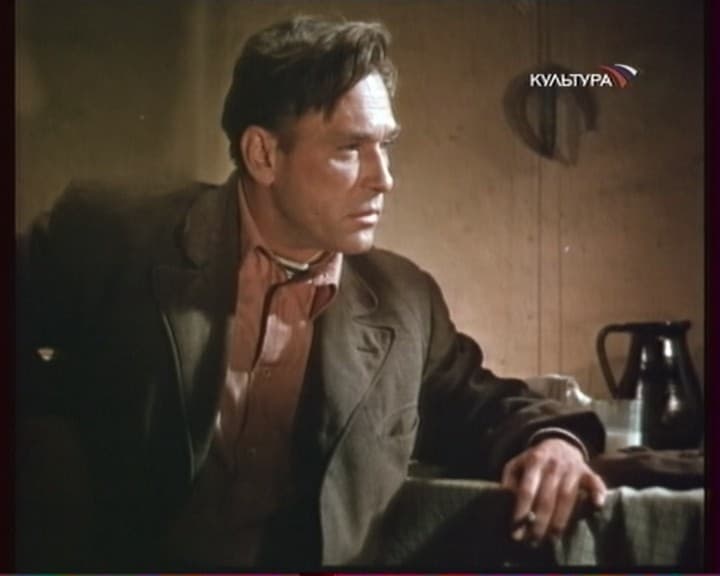

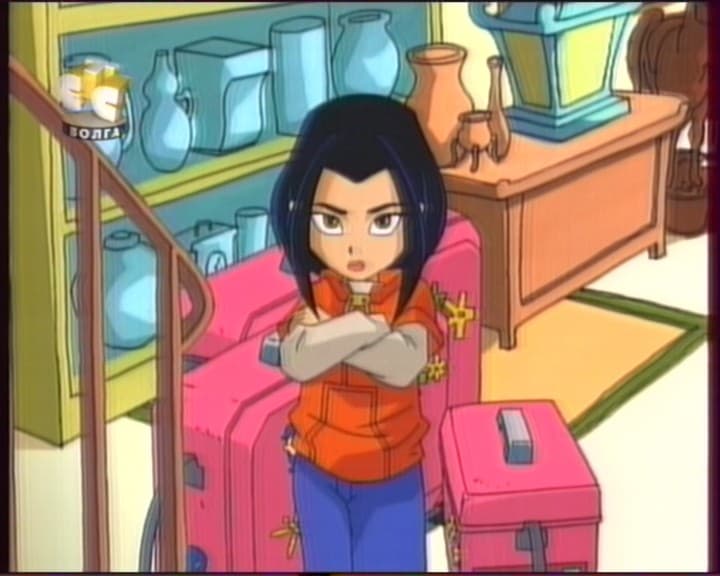

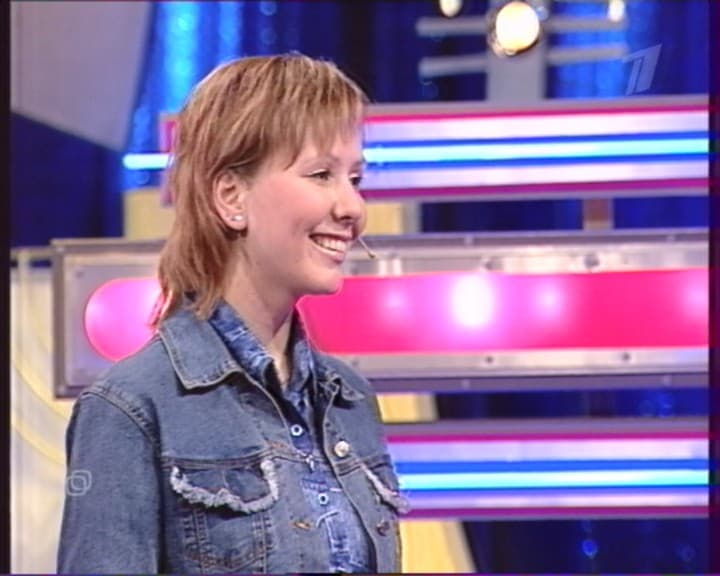

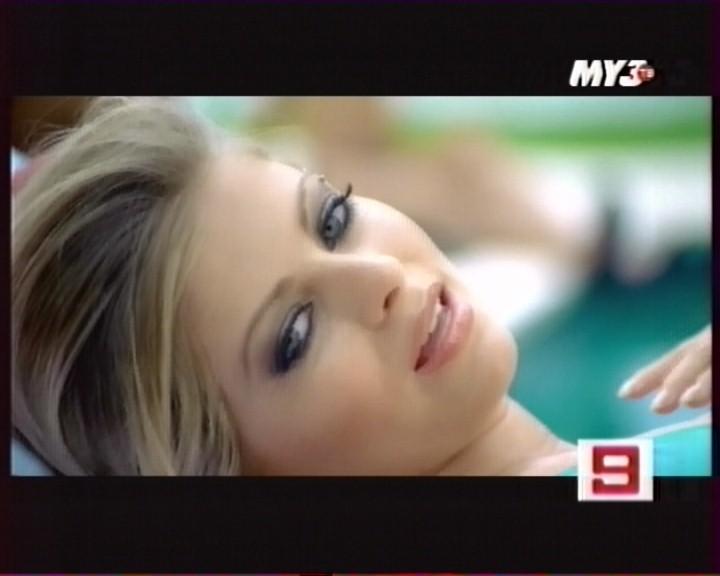

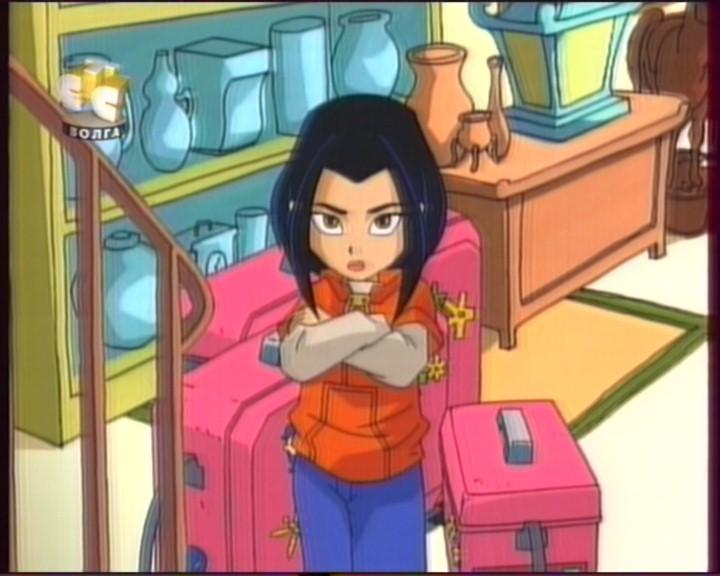

Как мы уже говорили выше, Philips TD1316AL успешно справился с приёмом аналоговых каналов. Разве что качество изображения на 11 канале (215,25 МГц) с неуверенным приёмом оказалось чуть хуже, нежели у тюнеров с современными приёмниками классического типа. Таким образом, по этому параметру VideoMate DVB-T300 выигрывает у Pinnacle MC 300i с большим отрывом.

Результат работы Picture Purifying Technology, безусловно, заслуживает высокой оценки.

Проблемы с работой Timeshift на звуковых картах семейства Creative Audigy, до сих пор отмечаемые у некоторых производителей, обошли продукцию Compro Technology стороной. Не без участия сотрудников компании, разумеется.

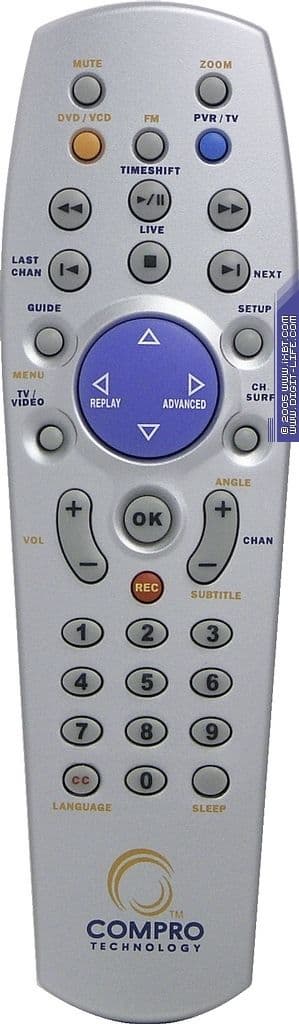

Пульт ДУ

Для многих покупателей тюнеров с интерфейсом PCI от Compro Technology одним из доводов в пользу продукции именно этой компании становилось наличие качественного многофункционального пульта ДУ. Использование в ComproDVD 2 технологий CyberLink Corp. автоматически добавляет поддержку любой из существующих версий проигрывателя PowerDVD. Кроме того, особенности конструкции тюнера позволяют включать компьютер при помощи кнопки PVR/TV.

Выводы

Уверенный приём как в цифровом, так и в аналоговом режиме, в сочетании с хорошим качеством изображения, а также технология Compro POWER UP SCHEDULING, заслуживают награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка декодирования стереозвука (в аналоговом режиме)
  • Функция Compro POWER UP SCHEDULING
  • Возможность включения компьютера с пульта ДУ
  • Возможность захвата видео с аналоговых источников
  • Низкопрофильный дизайн
  • Picture Purifying Technology
  • Индивидуальная настройка параметров для каждого канала
  • Режим отложенного просмотра Timeshift
  • Регулировка размера изображения Video Trimming
  • Возможность настройки пропорций полноэкранного режима
  • Интересно реализованная функция Channel Surf
  • Полная поддержка сторонних кодеков при записи (в аналоговом режиме)
  • Возможность отключения/перехода в спящий режим после окончания записи
  • Многофункциональный пульт ДУ
  • Русскоязычный интерфейс программы

Минусы

  • Возможные проблемы с автопоиском цифровых каналов
  • Программное декодирование MPEG2
  • Большая длина платы
Compro VideoMate DVB-T300 производит приятное впечатление продуманного до мелочей продукта. Радует, что разработчики прислушиваются к пожеланиям российских и украинских пользователей, доказательством чего служит появление в штатном ПО индивидуальной настройки параметров для каждого канала. В настоящее время конкуренцию этой модели на российском рынке составляет Pinnacle Media Center 300i, уступающий VideoMate DVB-T300 по ряду параметров. Остаётся надеяться, что представляющие интересы Compro Technology в России и на Украине компании ОЛДИ и K-Trade Ltd. смогут предложить и конкурентоспособную цену.



Средняя текущая цена (количество предложений) Compro DVB-T300 в московской рознице: Н/Д(0)



Выражаем благодарность «Compro Technology»
за предоставленный на тестирование тюнер
