Kworld Xpert DTV — DVBT PCI — DVB-T тюнер со сквозным антенным подключением


Лучшее — враг хорошего.
Поговорка

Этот материал продолжает цикл статей, посвящённых компьютерным TV-тюнерам стандарта DVB-T, начатый обзорами Twinhan VisionDTV USB-Ter VP-7041 и Kworld Xpert DTV — DVBT USB.

Особенности этого стандарта и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, 6 июня 2005 г. по результатам тестовой эксплуатация цифрового телевидения Госкомиссия по радиочастотам (ГКРЧ) окончательно утвердила для цифрового телевизионного вещания полосы частот 174-230 МГц и 470-862 МГц. Отметим, что выделенные полосы частот соответствуют существующим диапазонам аналогового вещания: метровому — с 6 по 12 канал и дециметровому — с 21 по 60 канал. Таким образом, эксперименты по совместимости цифрового и аналогового вещания в Москве, Санкт-Петербурге и Нижнем Новгороде официально признаны успешными.

Комплект поставки

Оформление коробки напоминает о тюнерах серии TV-MCE.

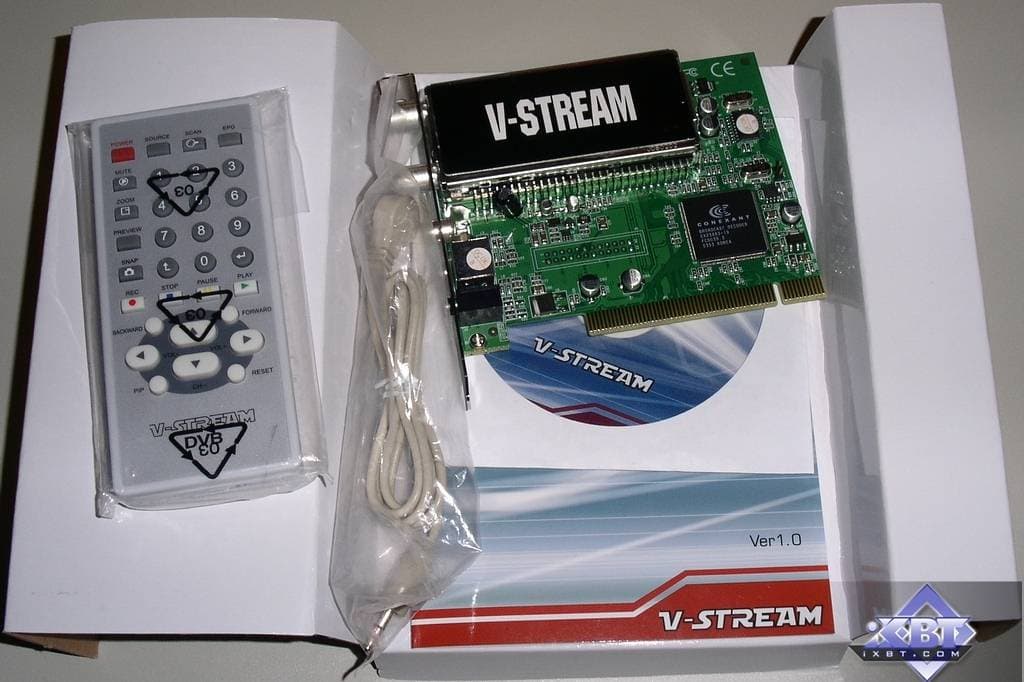

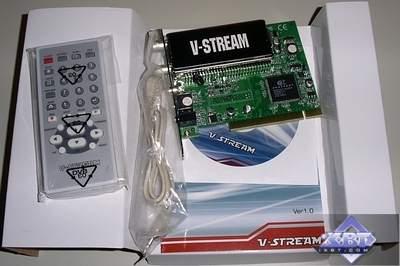

Внутри обнаружились:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ

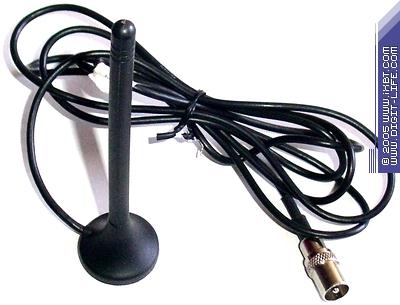

  • Антенна
  • Руководство пользователя
  • CD с драйверами и программным обеспечением

Как и Xpert DTV — DVBT USB, тюнер комплектуется пакетом дополнительных программ от Honest Technology, включающим в себя:

MPEG Encoder 4.0 для конвертирования DV/AVI файлов в MPEG/DVD,

MPEG Editor 4.0 для редактирования видео

и DVD Maker 3.0 для создания и записи VCD и DVD.

Конструкция и спецификации

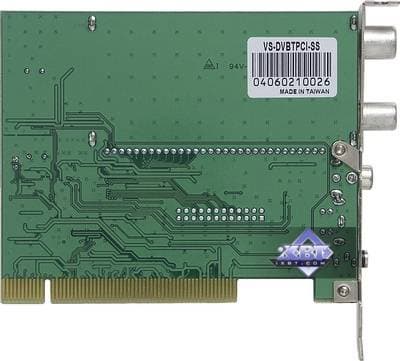

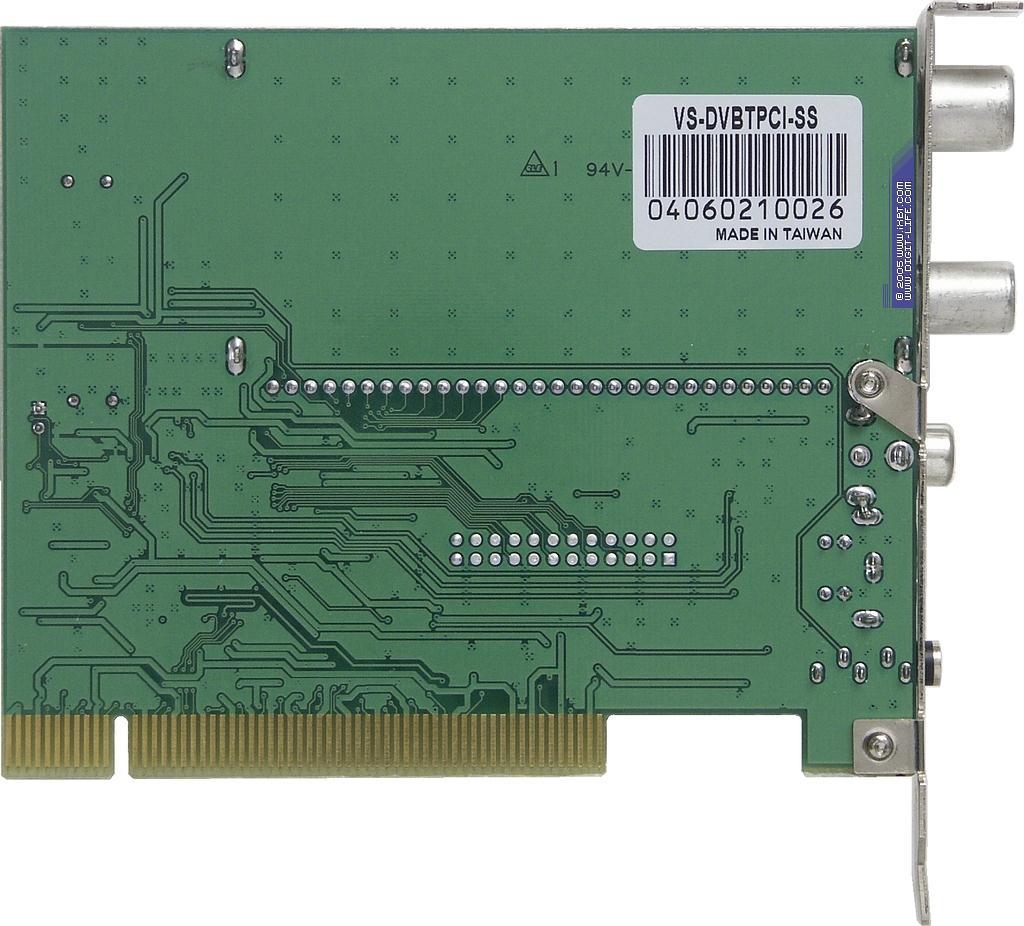

Полноразмерный дизайн у тюнеров от Kworld Computer встречается нечасто. Напомним, что специализацией этого производителя являются низкопрофильные платы.

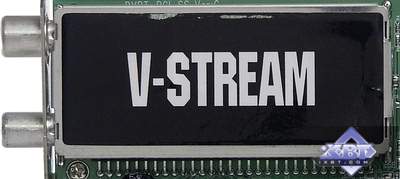

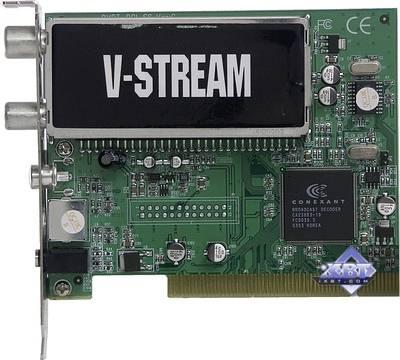

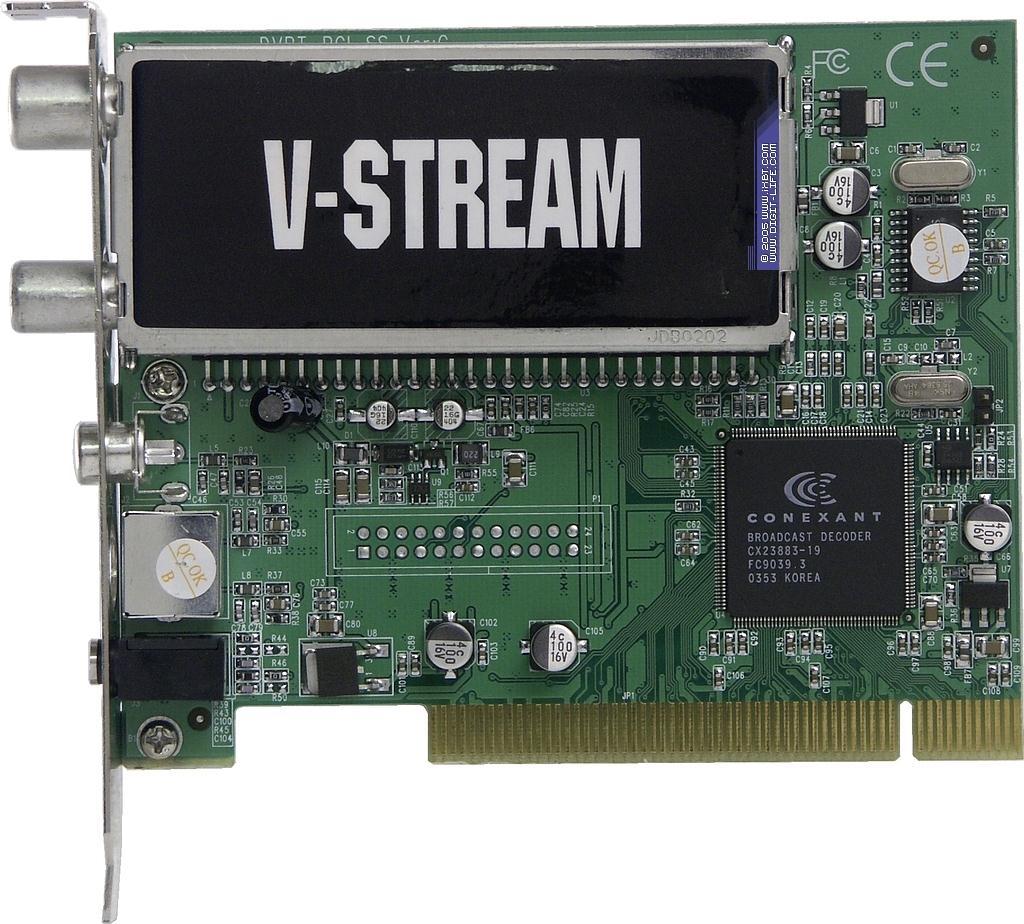

На тюнере установлен ВЧ-блок Samsung TDTC9251DH, объединённый в одном корпусе с COFDM демодулятором MT352 от Zarlink Semiconductor Inc.

В качестве PCI-моста используется АЦП CX23883-19 от Conexant Systems, Inc. По своему прямому назначению чип работает в случае использования тюнера для видеозахвата с внешних источников.

Как и у модели с интерфейсом USB 2.0,

  • Рабочий диапазон составляет 51 — 858 МГц
  • Полоса пропускания — 6(NTSC), 7/8 (PAL) МГц
  • Декодирование MPEG-2 осуществляется программно
Поддерживается режим TimeShift, многоканальный предварительный просмотр Multiple Channel Preview и фирменная технология SRPOSchedule-Recording in PC Power-Off Mode (в русском варианте З.З.В.В.КЗапись в Запланированное Время при Выключенном Компьютере). Напомним, что функция SRPO позволяет включать компьютер для записи только из спящего режима (Hibernate).

Конфигурация тестового компьютера

  • Процессор AMD Athlon 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ DDR SDRAM 400 МГц
  • Видеокарта Leatek WinFast A400 GT (GeForce 6800 GT)
  • Жесткий диск WD Caviar SE WD1600JD 160GB SATA
  • Операционная система Windows XP Professional (SP2) ENG

Подключение и настройка

Возможность использования CX23883 для видеозахвата с аналоговых источников привела к закономерному наличию S-Video и композитного разъёмов. Интересной особенностью этой модели является наличие выходного антенного разъёма, позволяющегося избежать дополнительных затрат на коммутацию при наличии второго телевизионного приёмника.

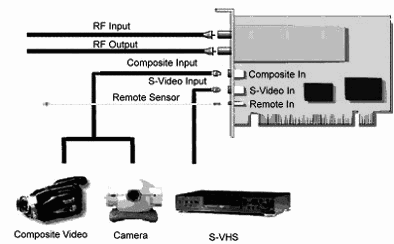

В связи с этим, схема подключения выглядит следующим образом.

Источником сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на штатную антенну из комплекта Xpert DTV - DVBT USB.

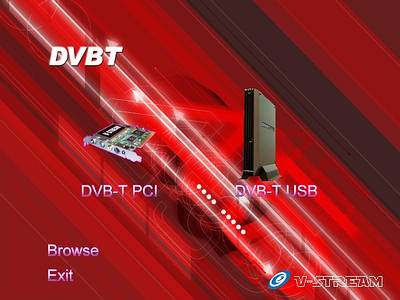

Установочный диск и установочное меню, соответственно, одинаковы для PCI- и USB-моделей.

В процессе тестирования использовались драйвер версии 4.0.108.0 и программа DTVR 2.13.

После установки получаем следующие устройства,

а также иконки планировщика и программы, отвечающей за дистанционное управление, в системном трее.

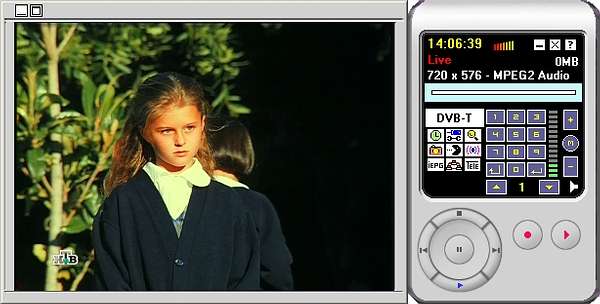

Для работы с тюнером используется программа DTVR.

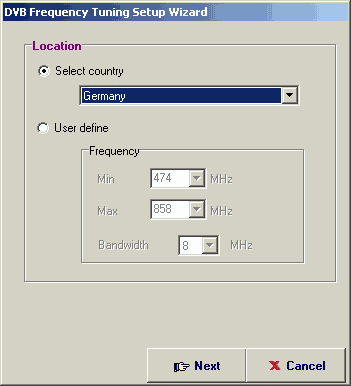

Традиционно, открытые московские цифровые каналы находятся при выборе Германии в качестве региона. Впрочем, возможна и ручная установка параметров.

В процессе сканирования были обнаружены и коммерческие каналы компании «Цифровое телерадиовещание», закрытые для свободного доступа.

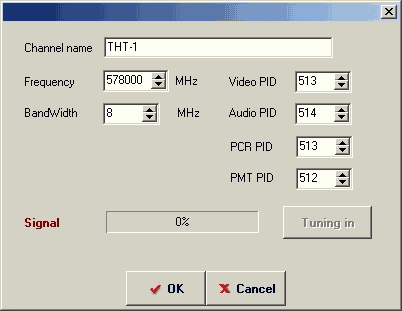

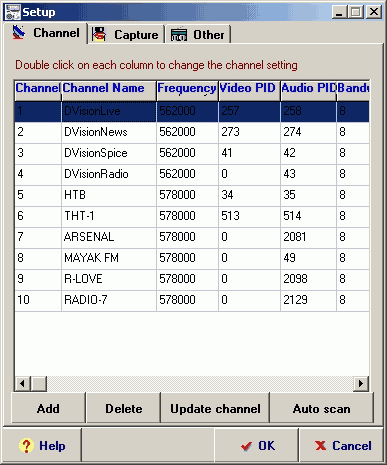

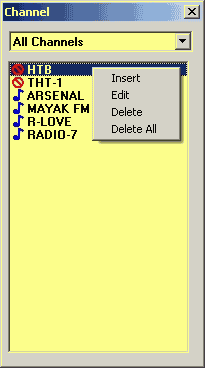

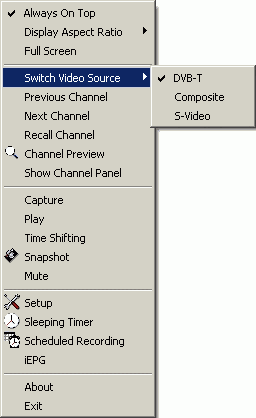

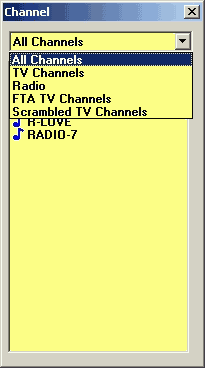

Стандарт DVB-T позволяет передавать несколько каналов на одной частоте, для идентификации станций используются параметры VPID (Video Program Identification) и APID (Audio Program Identification), отображаемые в списке. Кроме того, посредством контекстного меню, вызываемого по правой кнопке мыши (опция Show Channel Panel), доступна также детальная настройка параметров для каждого канала.

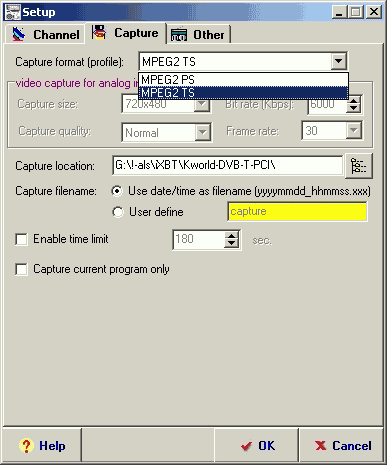

В отличие от Xpert DTV — DVBT USB, в данном случае возможна запись как программного потока (Program Stream), так и содержащего дополнительную сервисную информацию транспортного (Transport Stream).

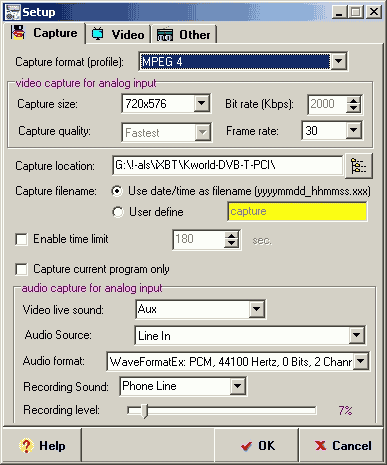

При работе с аналоговыми видеовходами количество доступных параметров увеличивается.

В разделе Capture появляются выбор кодека и аудиовхода.

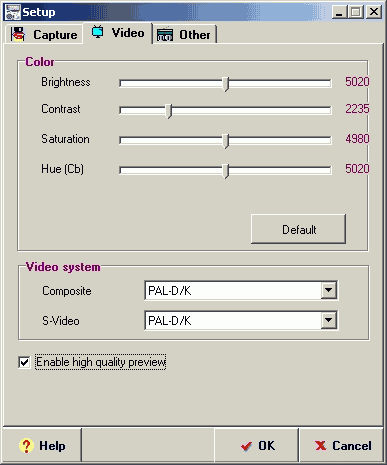

На вкладке Video к стандартным настройкам яркости, контраста, цветности и оттенка добавляется выбор стандарта цветности.

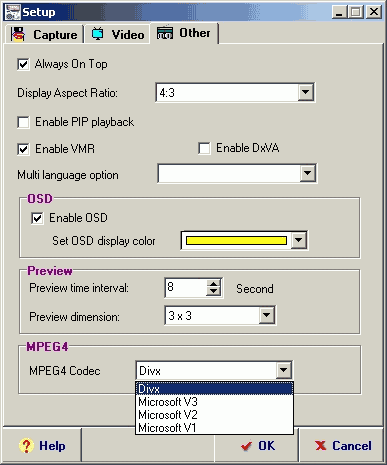

Выбор MPEG4-кодека (программа поддерживает DivX и кодеки от Microsoft) осуществляется на последней вкладке, наряду с активацией режима PiP (воспроизведение записанного файла внутри основного видео-окна).

Остальные возможности программы DTVR описаны в обзоре Kworld Xpert DTV — DVBT USB.

Из недостатков интерфейса программы можно отметить отсутствие возможности минимизации интерфейсного окна отдельно от окна видеоизображения.

Качество

В том, что касается поиска каналов и устойчивости приёма, ВЧ-модуль от Samsung проявил себя с лучшей стороны, нежели Thomson DAT 7022 на борту Xpert DTV — DVBT USB. Уровень сигнала при тех же условиях приёма в среднем превышал аналогичный показатель USB-модели на 5-10% и составлял 65-70%. Артефактов MPEG-компрессии и эффекта «подтормаживания» изображения не наблюдалось.

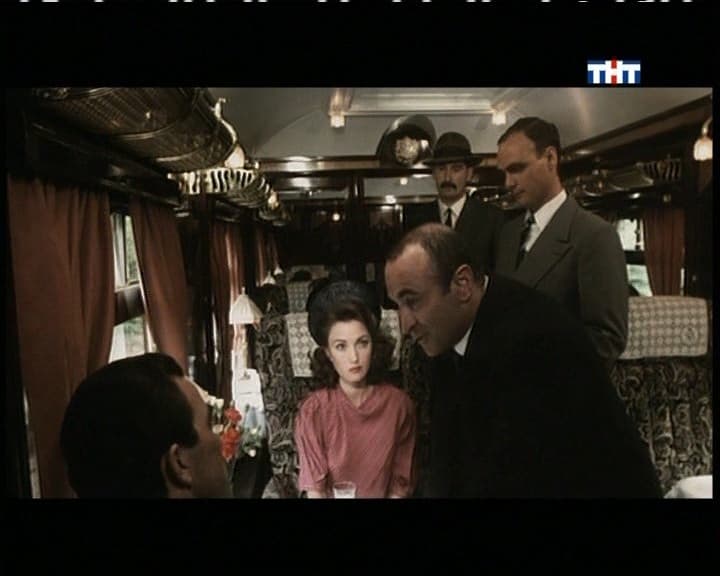

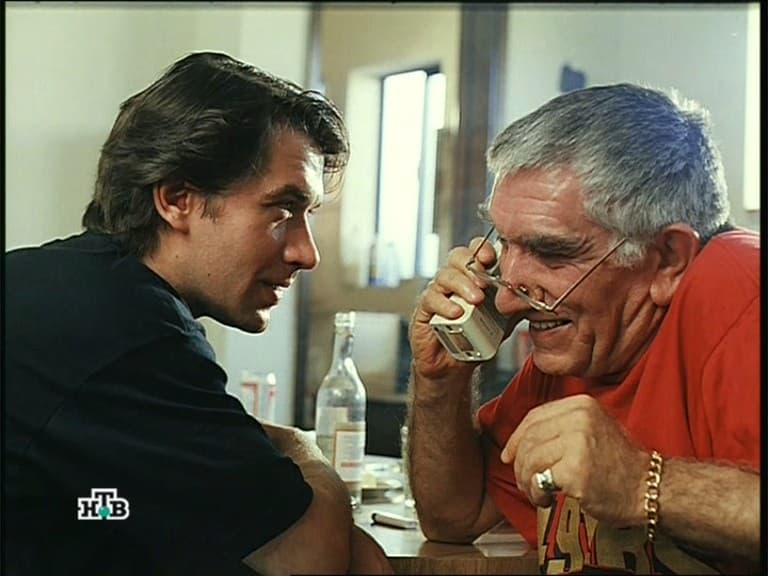

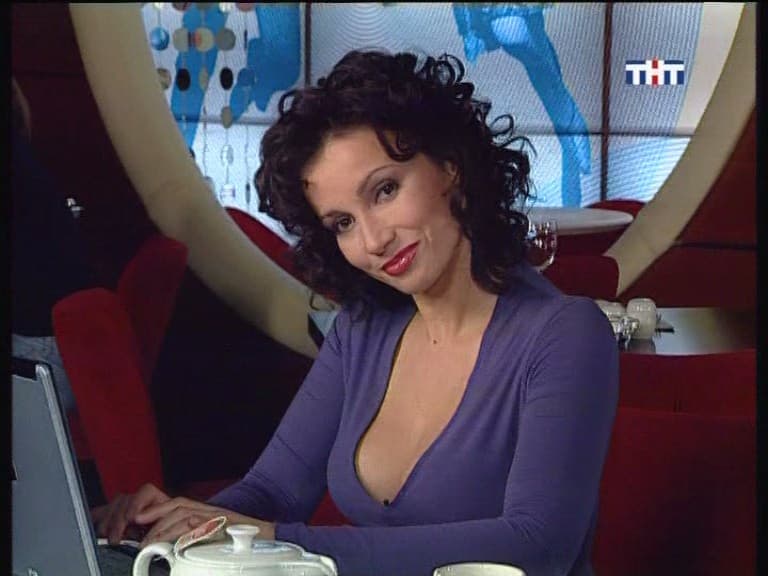

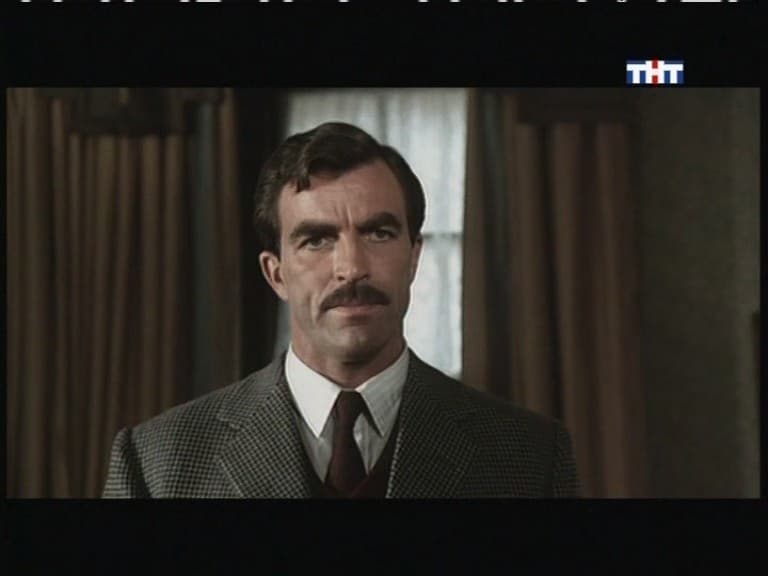

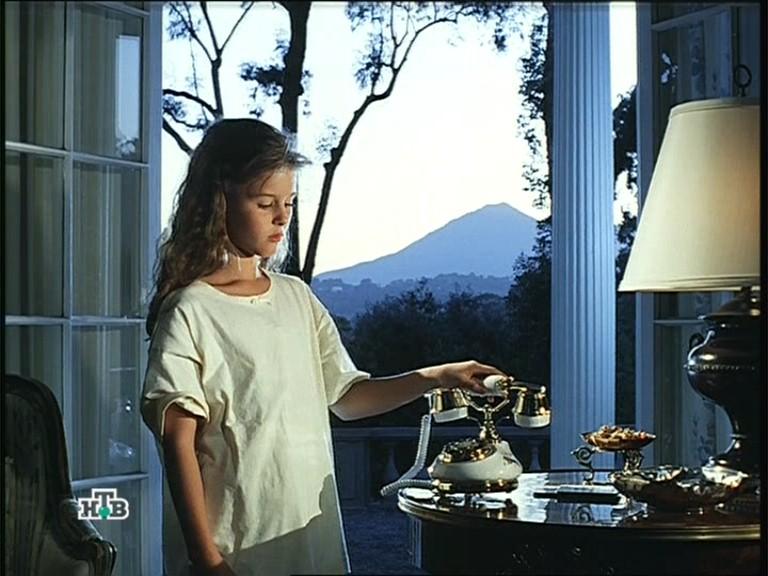

Напомним, что стандарт DVB-T позволяет транслировать передачи с DVD-качеством при максимальном битрейте в 9000 Кбит/c. Увы, в настоящее время ООО «ОКТОД» транслирует каналы с битрейтом от 3700 до 6000 Кбит/с, что соответствующим образом сказывается на качестве изображения.

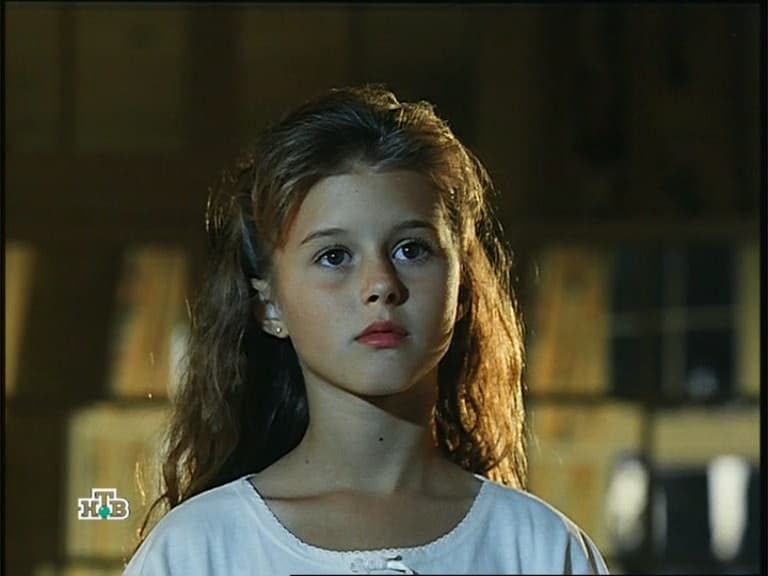

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования замечено не было.

Декодирование MPEG-2 осуществляется программно, в связи с чем, в минимальных системных требованиях присутствует процессор уровня Pentium-III 800.

Пульт ДУ

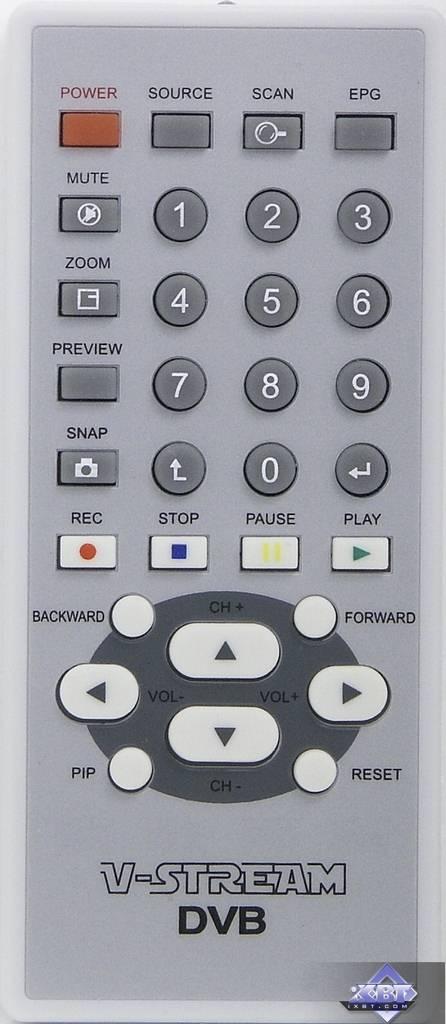

Тюнер комплектуется тем же пультом, что и Kworld Xpert DTV — DVBT USB. При проектировании явно использовался метод наименьшего сопротивления, что, впрочем, практически не сказалось на эргономике. Разве что вынос основных кнопок в нижнюю часть пульта может показаться непривычным. Питание от батарейки CR2025 3V.

Выводы

Плюсы

  • Хорошее качество приёма
  • Сквозное антенное подключенное
  • Возможность захвата с аналоговых источников
  • Режим отложенного просмотра TimeShifting
  • Многоканальный предварительный просмотр
  • Наличие дополнительного ПО в комплекте поставки

Минусы

  • Программное декодирование MPEG2
  • Недоработки в интерфейсе
Xpert DTV — DVBT PCI является рядовым DVB-T тюнером. Однако в актив этой модели можно отнести сквозное подключение антенны и возможность использования для видеозахвата с аналоговых источников. К тому же, продукция Kworld Computer традиционно отличается доступной ценой, в связи с чем, рыночная судьба Kworld Xpert DTV— DVBT PCI на российском рынке может сложиться удачно.

Средняя текущая цена (количество предложений) Kworld Xpert DTV — DVBT PCI в московской рознице: Н/Д(0)



Выражаем благодарность PR агенству «2L»
за предоставленный на тестирование тюнер
