TV- и FM-тюнеры серии V-Stream Creator TV-MCE 20х Deluxe с поддержкой аппаратного сжатия в MPEG-1/2 — результат работы селекционеров из Kworld Computer




Чудо враждебной техники.
М/ф «Тайна третьей планеты»

Компьютерные TV-тюнеры с аппаратными MPEG1/2-компрессорами в последнее время появились в линейках практически всех производителей. Перестали они быть экзотикой для профессионалов даже для российских пользователей, благодаря успеху Leadtek WinFast PVR2000 и GOTVIEW PCI DVD.

Мало кто задумывается о влиянии на развитие ситуации Microsoft Corporation. Интерфейс набирающей всё большую популярность Windows XP Media Center Edition изначально рассчитан на наличие аппаратной поддержки MPEG-1/2 в используемых устройствах. В связи с этим, некоторые производители не утруждают себя реализацией поддержки аппаратного кодирования в штатном ПО, рассчитывая на мультимедийные возможности соответствующей операционной системы. Компания Kworld Computer Co., Ltd. отличается некоторой… неровностью своих продуктов. В этом можно убедиться на примере PCI-тюнеров этого производителя — Xpert TV-PVR 883, Studio TV Terminator и Xpert TV-PVR 7134.

Новая линейка тюнеров с аппаратным сжатием в MPEG1/2 включает в себя три модели, две из которых попали на наш операционных стол. Тюнеры отличаются используемыми селекторами, Silicon Tuner Philips TDA8275 на V-Stream Creator TV-MCE 200 и Philips FM1216ME/I H-3 на V-Stream Creator TV-MCE 202. V-Stream Creator TV-MCE 201 является вариантом TV-MCE 201 для стран с вещанием в NTSC, поэтому интереса для нас не представляет.

Комплект поставки

Оформление коробки отличается от привычного вертикального стиля.

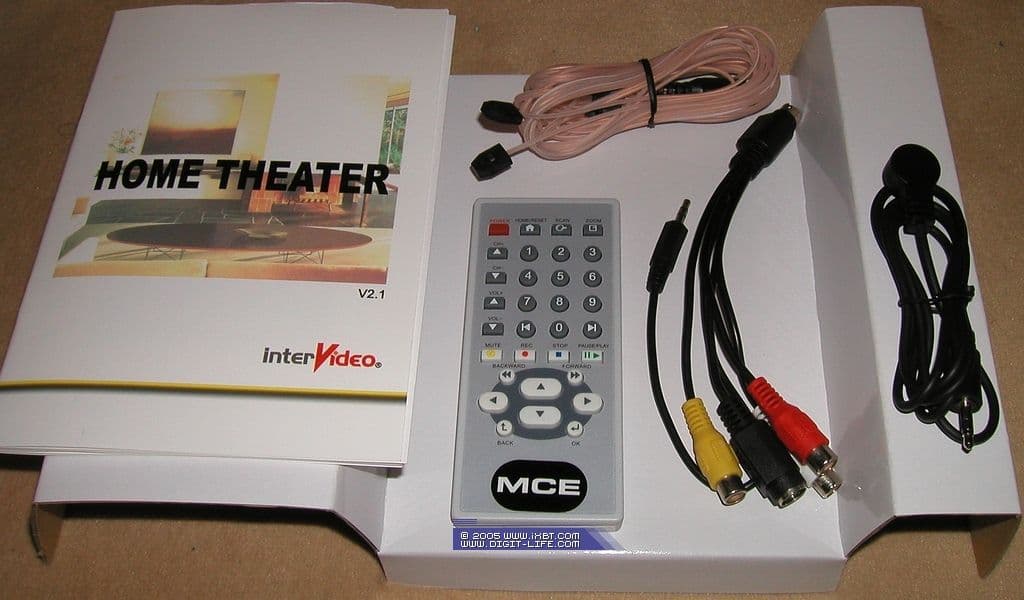

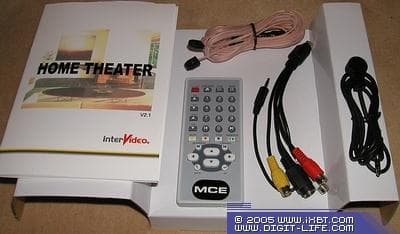

Комплект поставки включает в себя:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Переходник-разветвитель MiniDIN 8-pin для подключения внешних видео- и аудиоисточников Руководство по установке тюнера
  • Руководство по использовании программы InterVideo Home Theater
  • 2 CD с драйверами и программным обеспечением

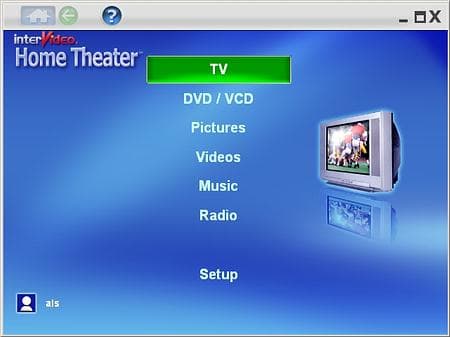

Тюнеры серии МСЕ комплектуются специальной версией программы Home Theater от InterVideo с поддержкой аппаратного кодирования в MPEG1/2.

Конструкция и спецификации

Возможности тюнеров соответствуют стандарту для этого класса устройств.

  • Приём 181 канала с полной поддержкой антенного и кабельного диапазона
  • Поддержка NTSC, PAL, SECAM BTSC/EIAJ/BG/BH/DK/I/L/L' (для TV-МСЕ 200)
  • Поддержка PAL, SECAM BG/BH/DK/I/L/L' (для TV-МСЕ 202)
  • Поддержка декодирования A2/NICAM
  • Поддержка FM-стерео
  • Аппаратное сжатие в MPEG-1/2 режиме реального времени
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG-1/2
  • Передача звука по шине PCI с частотой дискретизации 48КГц при использовании аппаратного MPEG-энкодера
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов
Низкопрофильные тюнеры являются специализацией компании, не стала исключением и новая серия. Конструкция TV-MCE 20x основана на референс-дизайне Blackbird, предусматривающем использование элементной базы производства Conexant Systems, Inc.

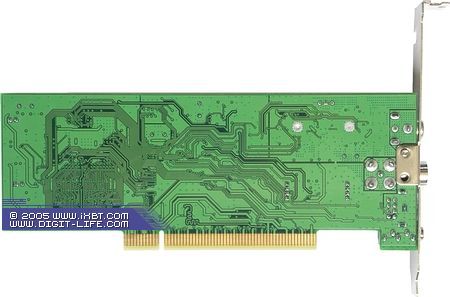

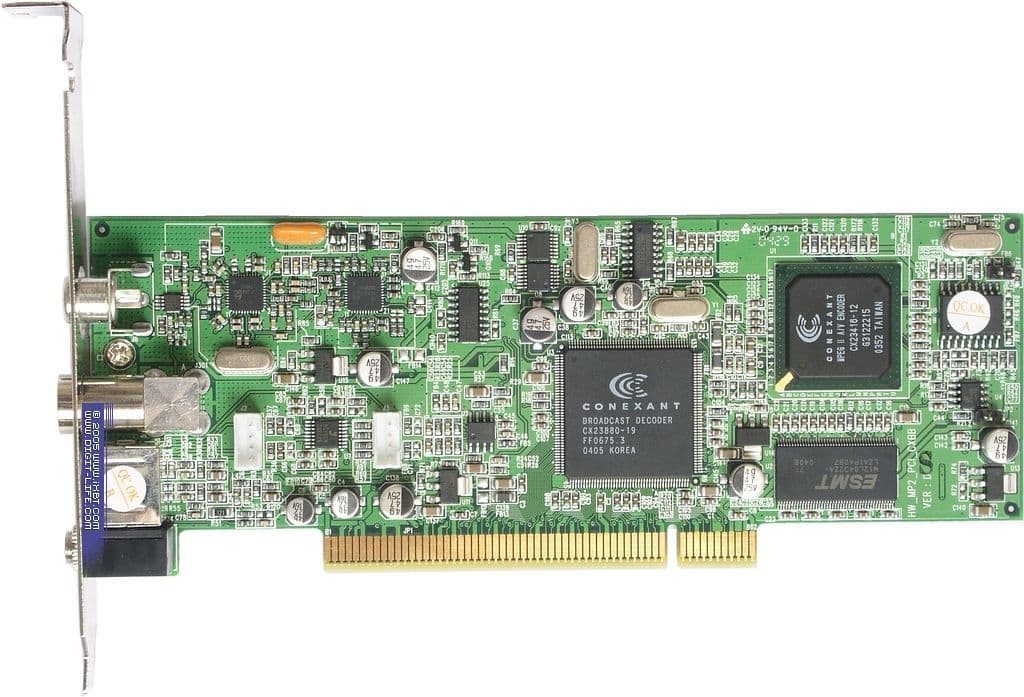

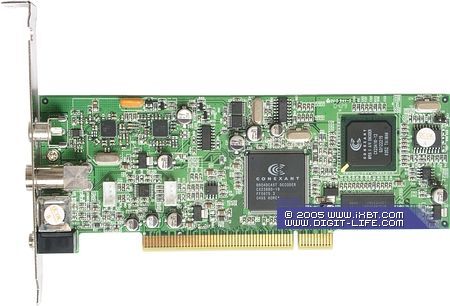

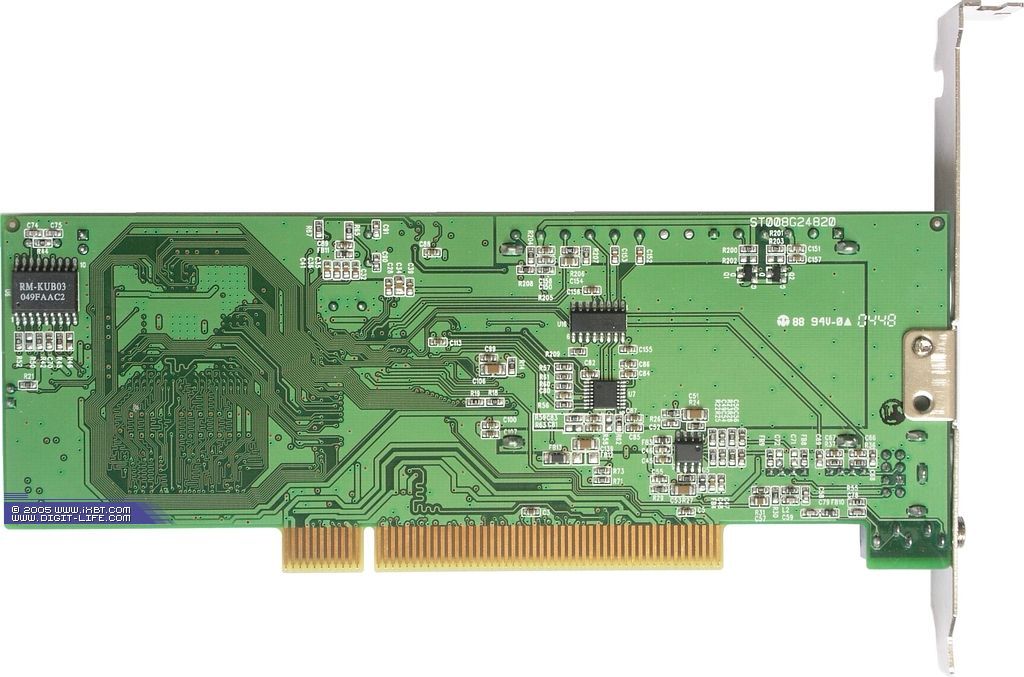

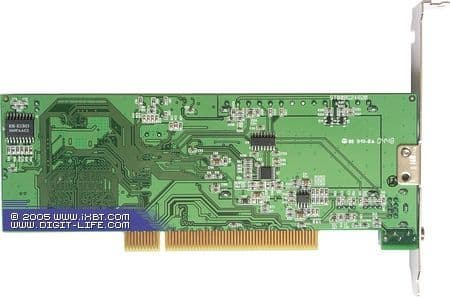

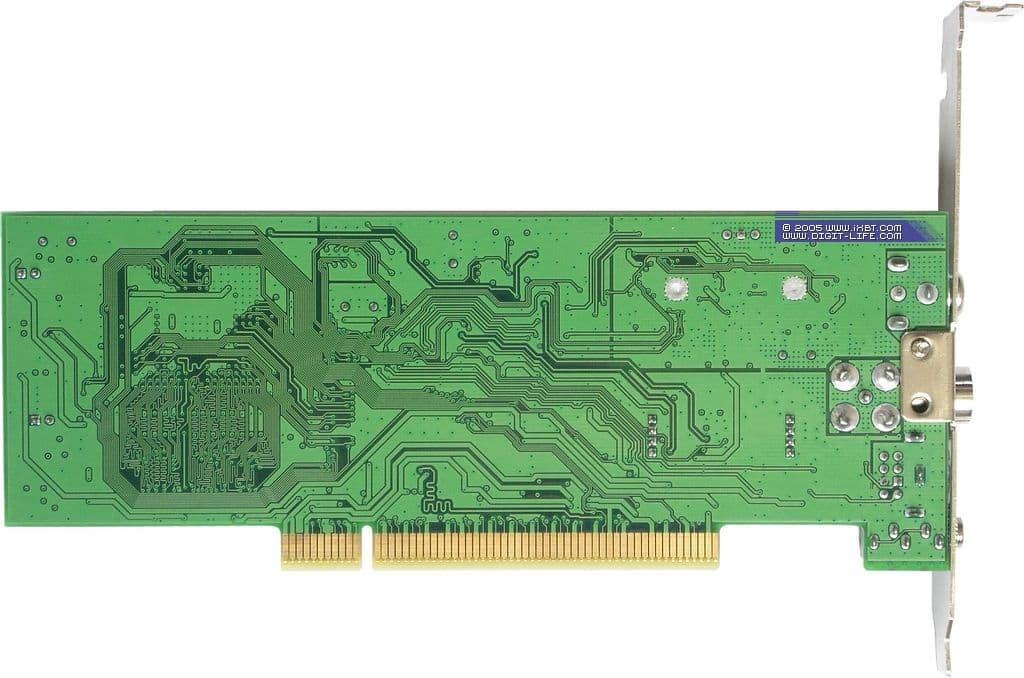

V-Stream Creator TV-MCE 200

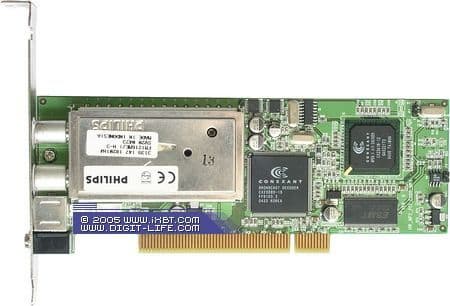

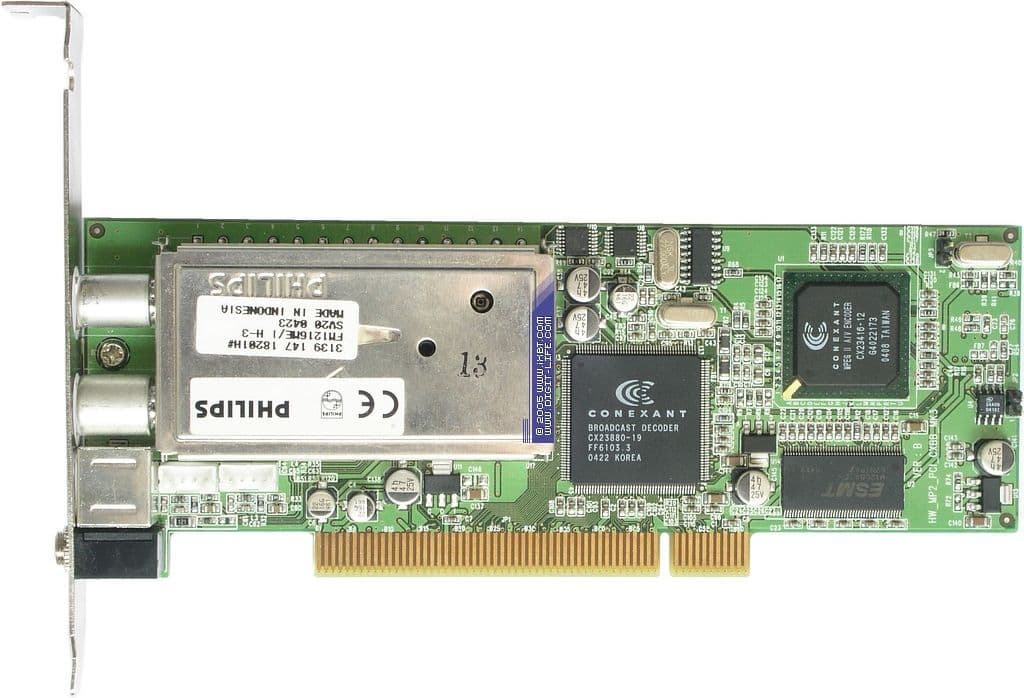

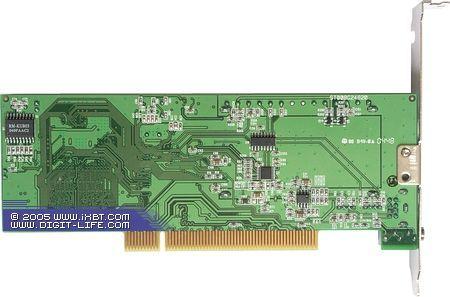

V-Stream Creator TV-MCE 202

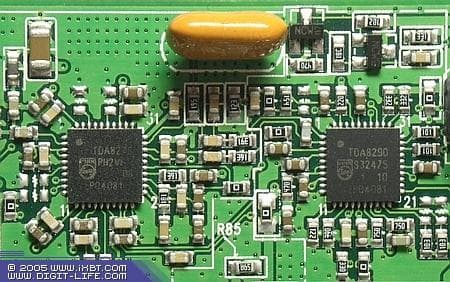

На TV-MCE 200 установлена связка из полупроводникового селектора TDA8275 и мультистандартного демодулятора TDA8290 от Philips Electronics.

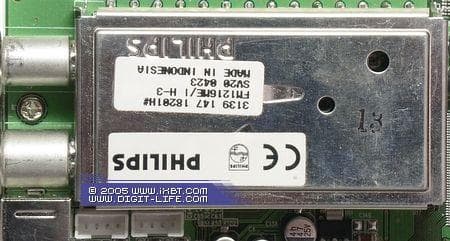

TV-MCE 200 оснащен ВЧ-блоком Philips FM1216ME/I H-3.

Аналогово-цифровое преобразование осуществляется 10-битным АЦП Conexant CX23880-19.

Аппаратная поддержка MPEG-1/2 реализована с помощью энкодера Conexant CX23416-12.

Модуль 7ns памяти емкостью 8 МБ производства ESMT используется под буфер MPEG-кодера.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Sound Blaster Audigy 2ZS
  • Жесткий диск 20 ГБ FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

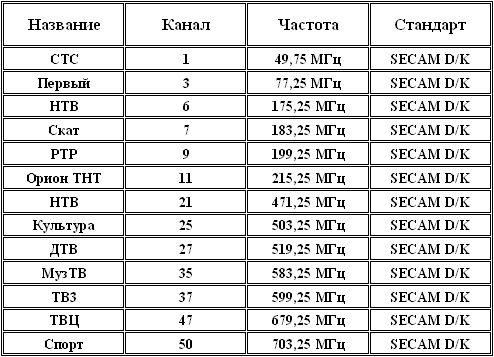

Список эфирных каналов при тестировании

Подключение

Подобно Leadtek WinFast PVR2000, оба тюнера имеют установленные на плате звуковые коннекторы для подключения к дополнительному разъему звуковой карты, причем, в наличии как входной, так и выходной разъемы.

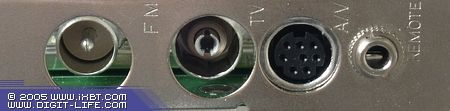

Дизайн плат накладывает ограничения на количество разъемов. В TV-МСЕ 200 для подключения FM-антенны используется RCA-разъем.

Утопленные в корпус разъемы на TV-МСЕ 202 стандартны.

Кроме стандартного набора S-Video, Composite, 2 RCA на переходнике-разветвителе имеется аудиовыход, реализованный в виде классического разъема mini-jack.

Установка и настройка

Тестирование проводилось с установленным драйвером версии 2.1.59.2.

После установки получаем следующие устройства

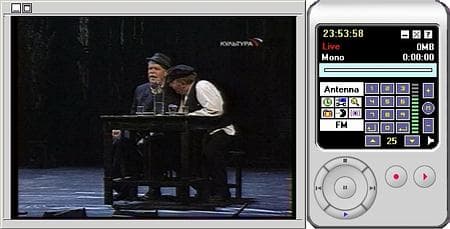

Штатная программа XpertTVR (использовалась версия 2.0.1.8) способна работать с этими моделями в режиме вывода несжатого видеопоотка, однако поддержка аппаратной MPEG1/2-компрессии в ней отсутствует как класс.

Возможности работы программы XpertTVR были подробно описаны в обзорах Xpert TV-PVR 883, Xpert TV-PVR USB2.0 и Xpert TV-PVR 7134.

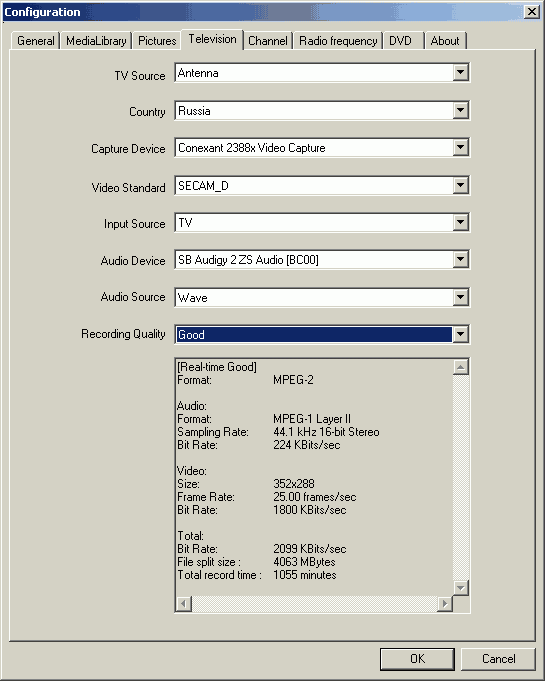

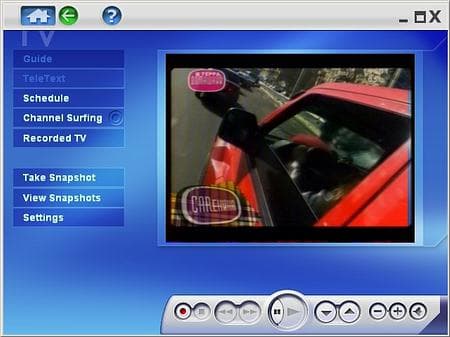

Некоторые настройки InterVideo Home Theater отсутствуют в пользовательском интерфейсе.

Это недоразумение способен исправить запуск файла HomeTheaterConfig.exe, расположенного в Program Files\InterVideo\Home Theater.

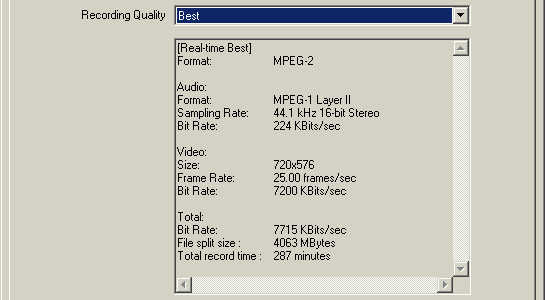

Программа имеет три профиля записи.



Записанные видеофрагменты продолжительностью 5 секунд доступны по следующим ссылкам.

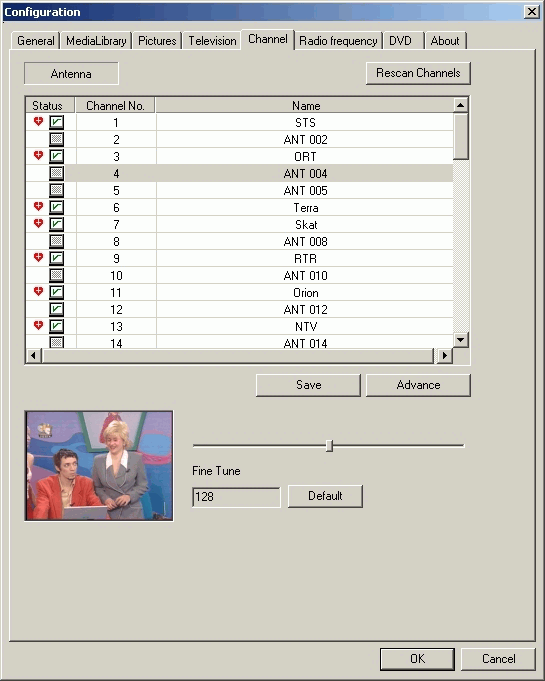

Меню настройки каналов характерно для программ от InterVideo. Отметим, что в процессе настройки пришлось столкнуться с неоднократно описанным сдвигом дециметрового диапазона по версии программы вниз на 8 каналов относительно российской сетки. Впрочем, на количестве доступных каналов и качестве приёма эта особенность не сказывается.

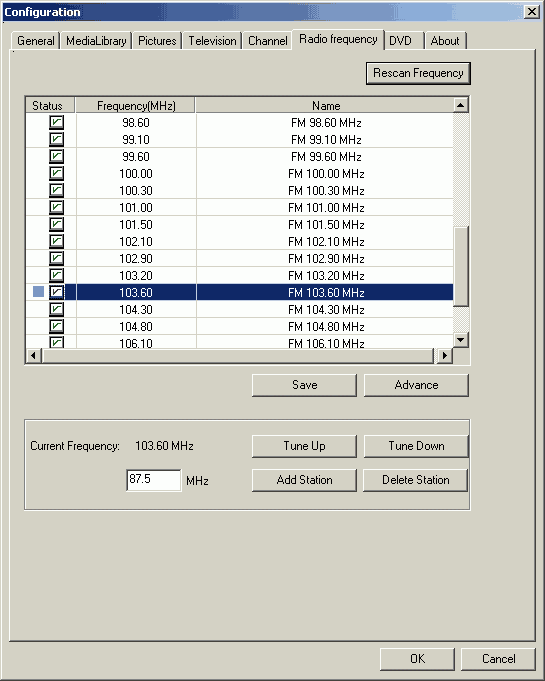

Настройка радиостанций стандартна, а вот алгоритм поиска оставляет желать лучшего. Полученный список нуждается в последующей корректировке.

Для передачи звука в режиме просмотра используется аудиокабель. CX23416-12 включается в работу при записи и при нажатии кнопки Pause, включающей режим отложенного просмотра Timeshift. Надо сказать, что в данном случае эта функция не слишком отличается от обычного просмотра, в отличие от большинства программ, переключение каналов при этом не блокируется.

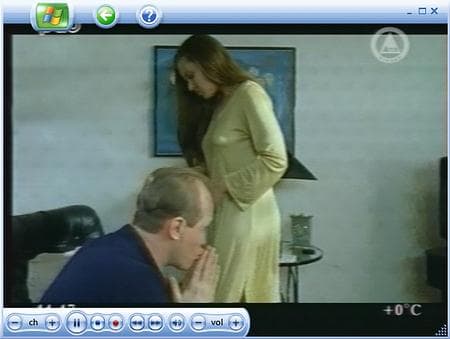

Полное описание возможностей и настроек мультимедийного расширения Windows XP Media Center Edition не является целью этого материала, ограничимся настройкой и работой испытуемых TV-тюнеров.

Программа Media Center рассчитана на работу с MPEG1/2 потоком, для декодирования которого используются сторонние программы. В нашем случае использовался NVIDIA DVD Decoder.

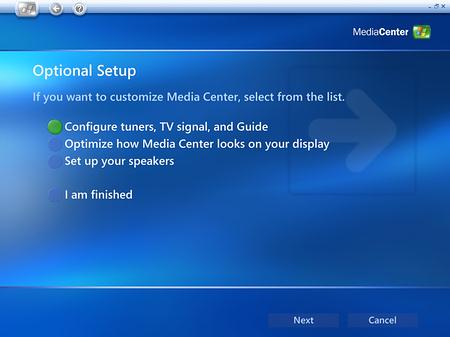

Кроме поиска каналов, процесс настройки включает в себя настройку дисплея и конфигурирование динамиков, причем последний пункт обязателен для последующей работы.

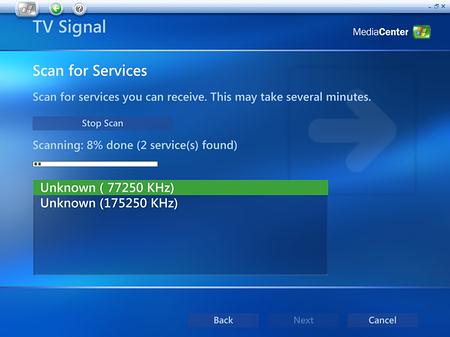

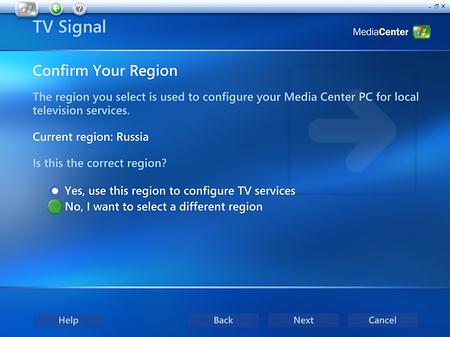

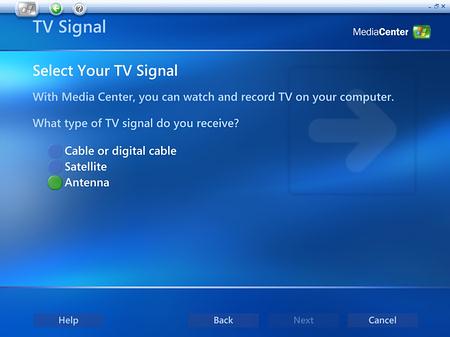

Выбрав регион и диапазон, можно приступить к поиску каналов.

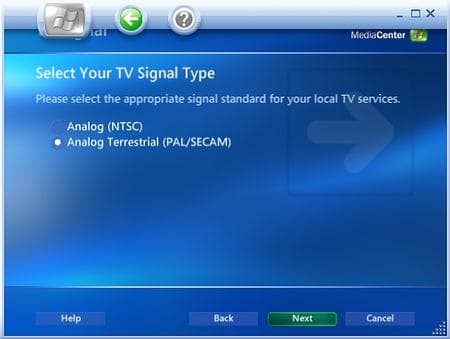

Мультистандартность TV-MCE 200 добавляет выбор стандарта цветности.

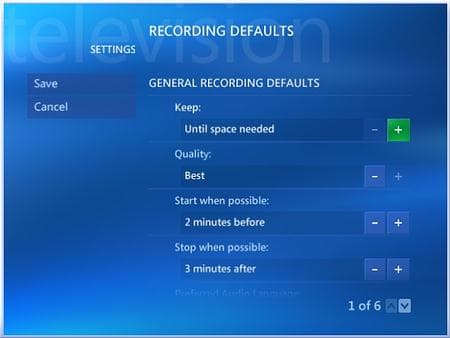

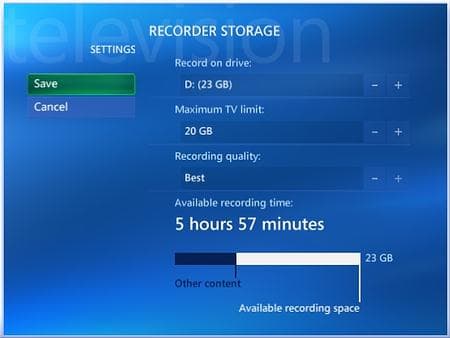

Настройки записи предусматривают постоянное использование функции Timeshift.



Ориентация интерфейса на обычного пользователя не предусматривает большого количества дополнительных настроек, в том числе, установку индивидуального стандарта цветности для каждого канала.

Качество

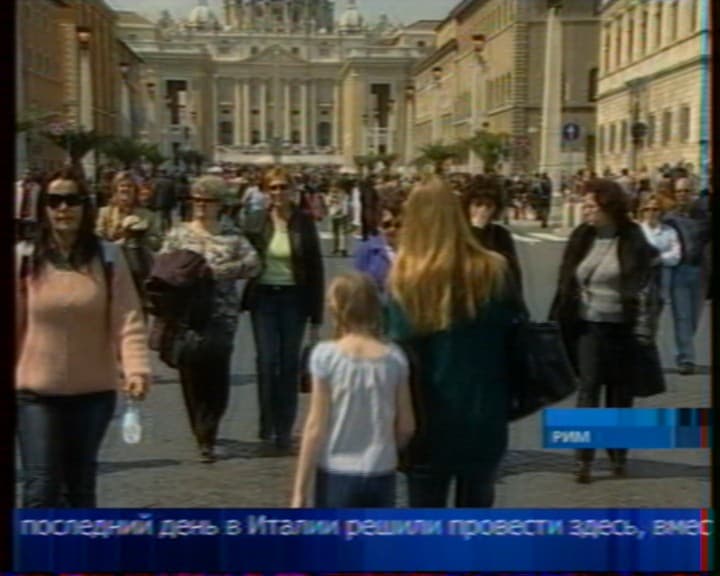

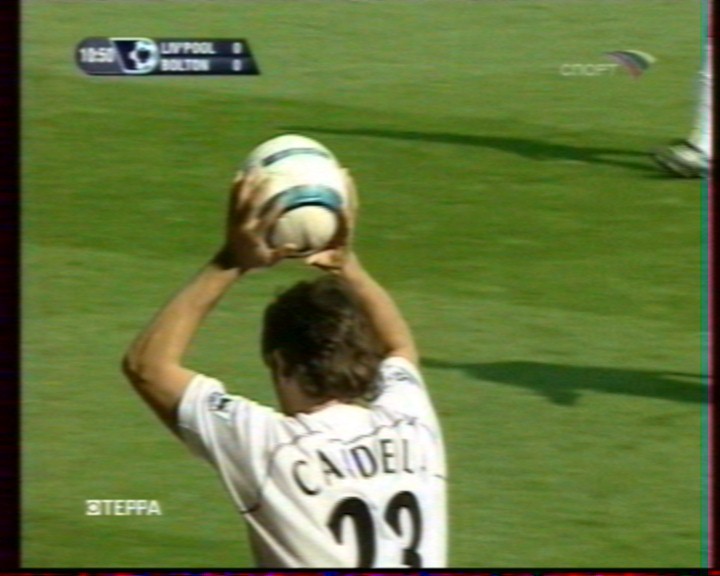

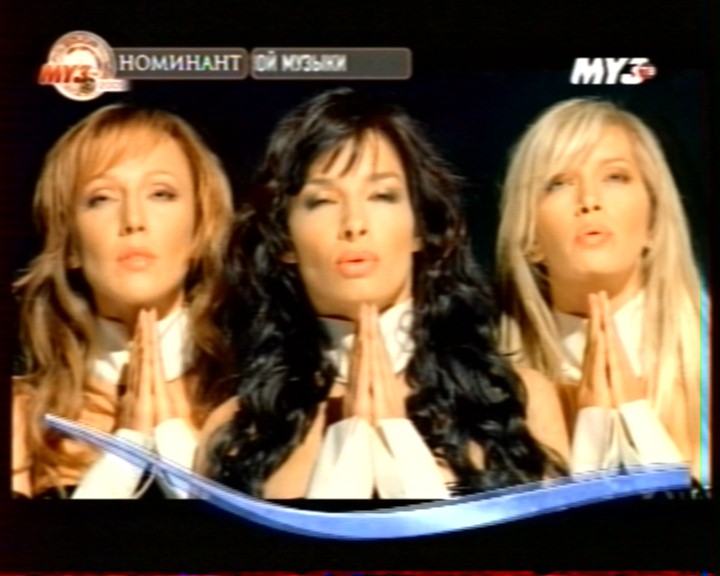

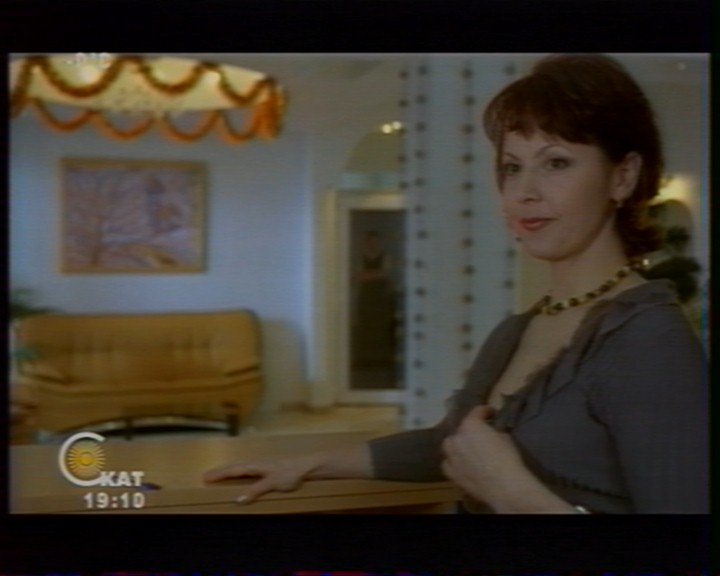

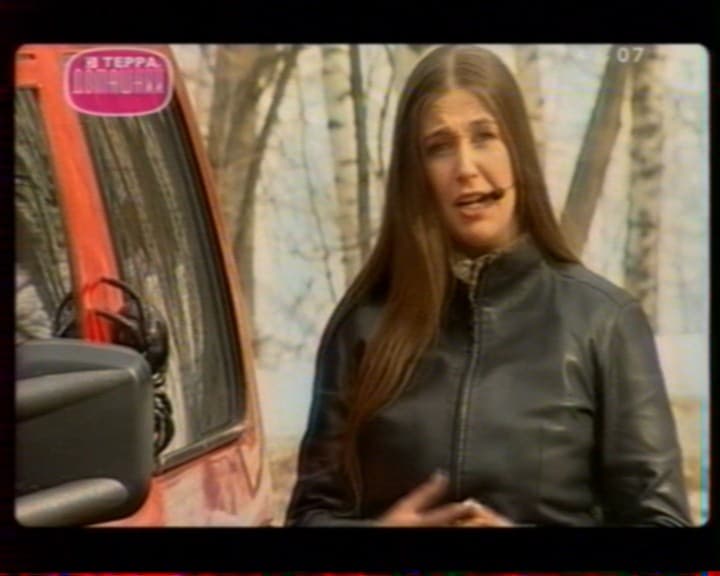

Скриншоты получены в программе InterVideo Home Theater.

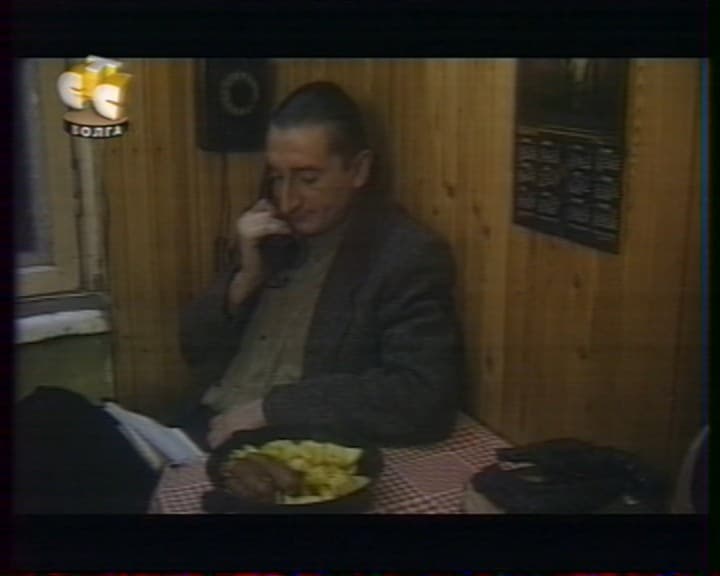

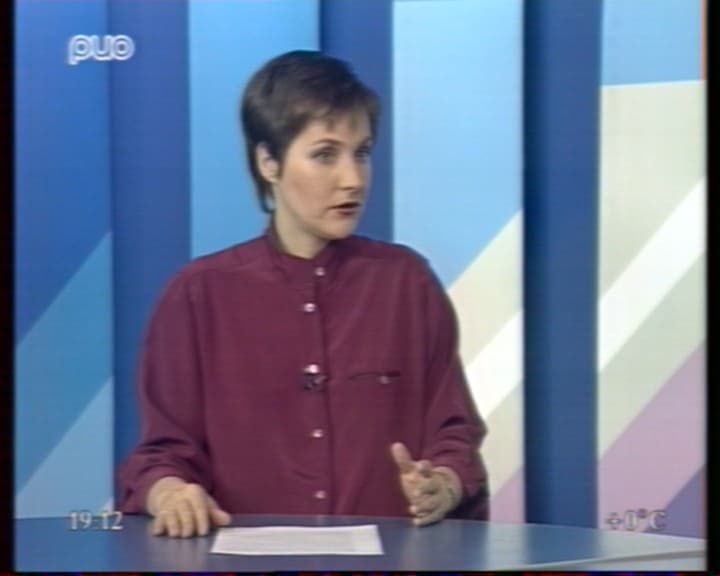

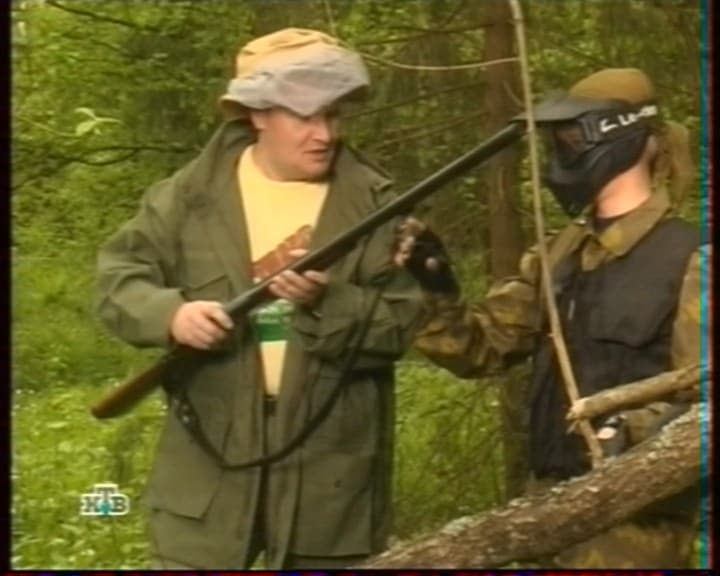

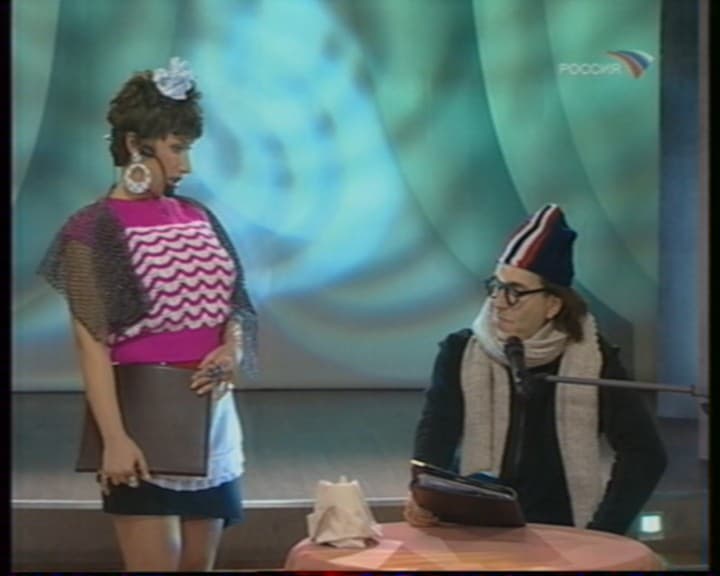

Наличие Philips FM1216ME/I H-3 на V-Stream Creator TV-MCE 202 привело к появлению в списке всех имеющихся каналов. Низкая чёткость изображения вызвана включенным для SECAM в драйвере фильтром с частотой среза 1,5 МГц. Имеющий аналогичную особенность драйвер Leadtek PVR2000 пропатчен Дмитрием Лавреновым aka MIDIMaker (см. обсуждение на нашем форуме), что позволяет надеяться на возможность аналогичного результата при появлении TV-MCE в широкой продаже. Несколько омрачили результат иногда заметные помехи на некоторых каналах и возникающая при работе CX2388x полоса справа.

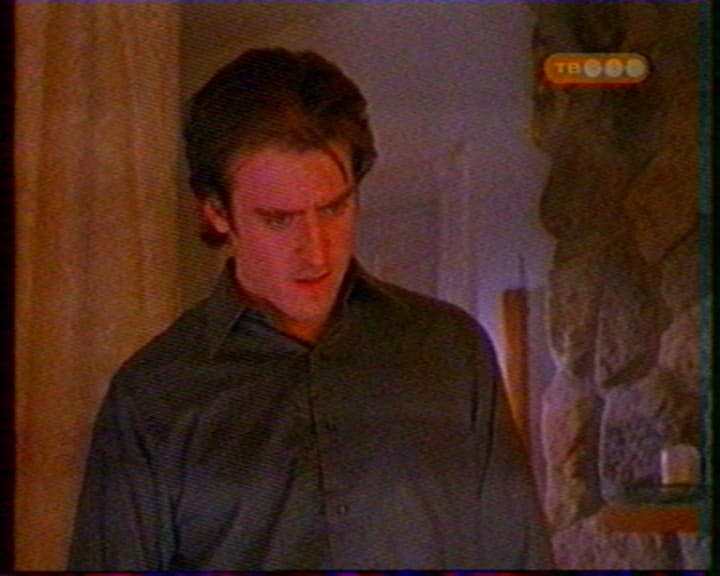

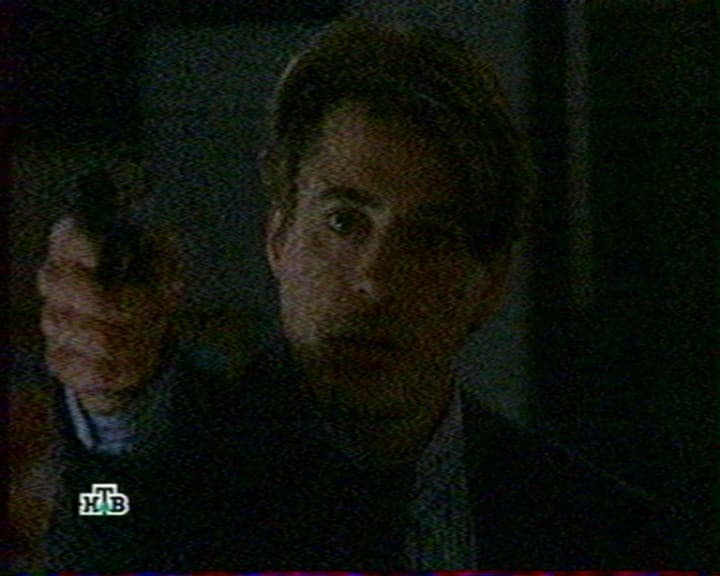

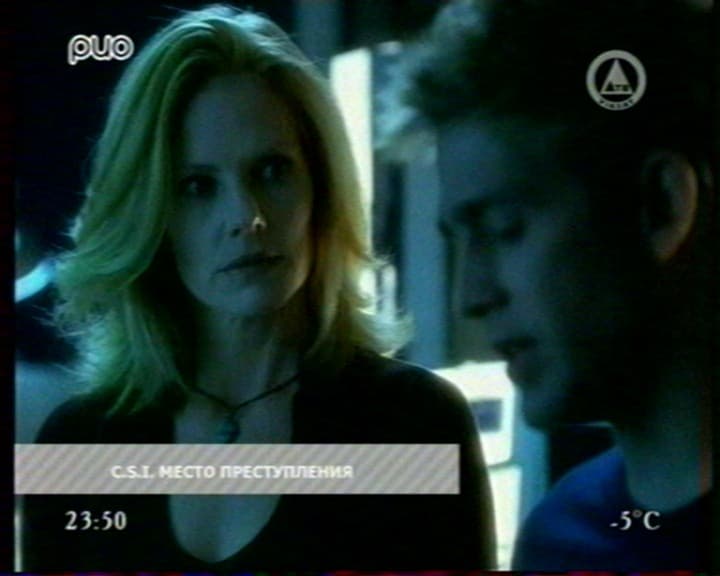

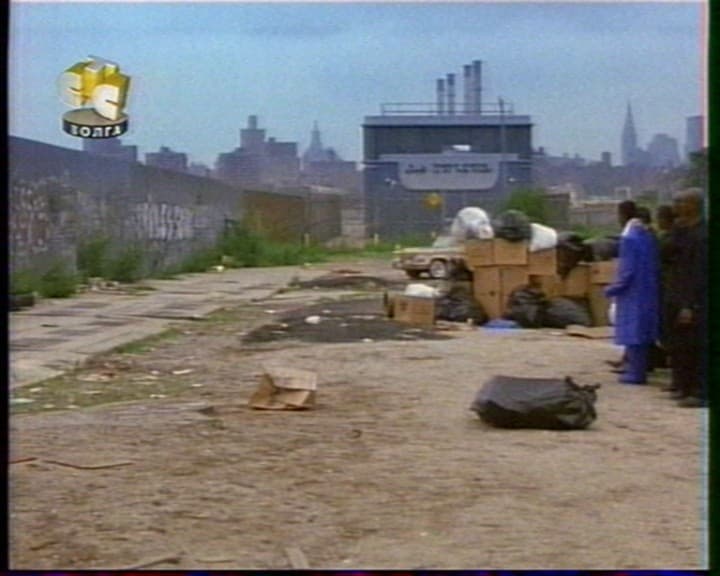

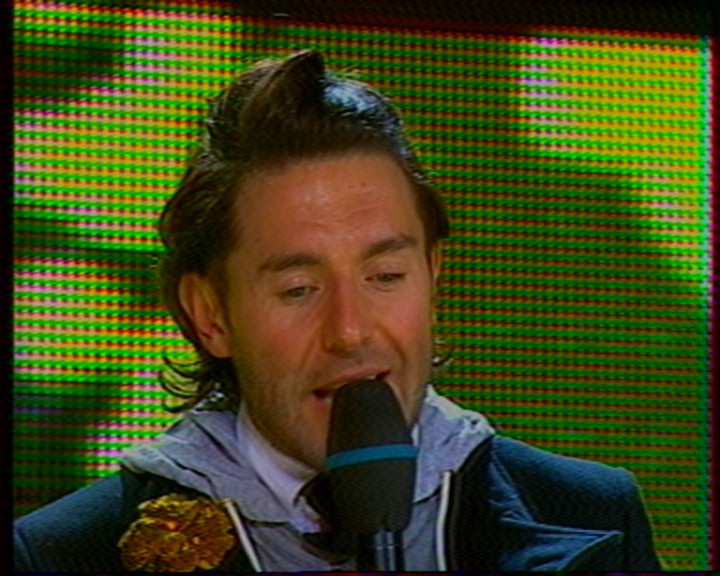

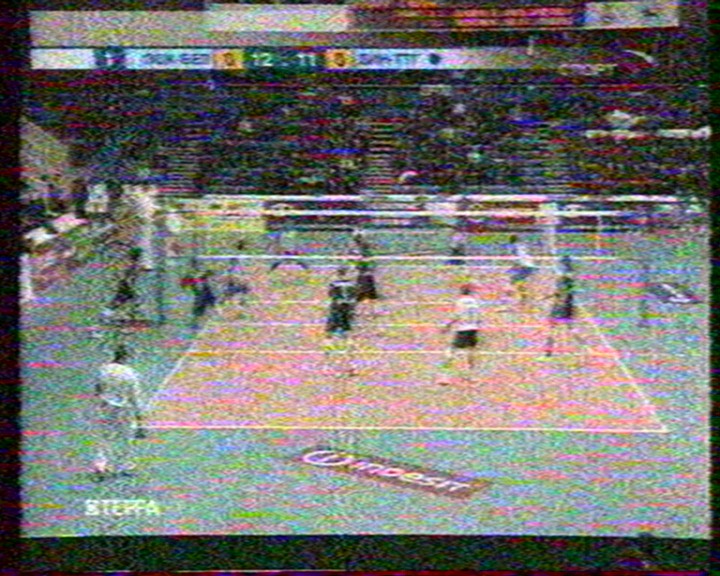

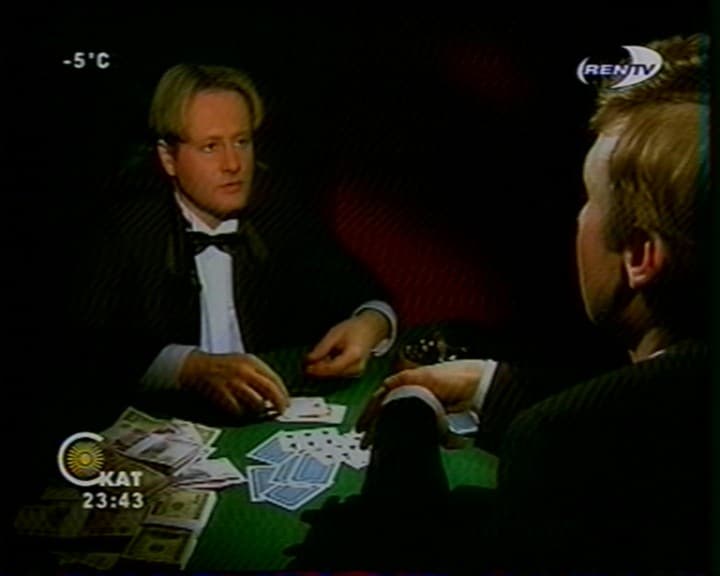

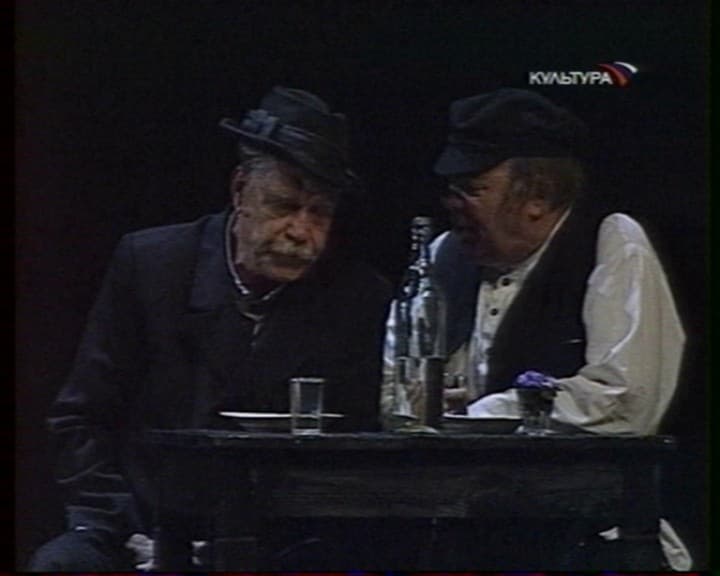

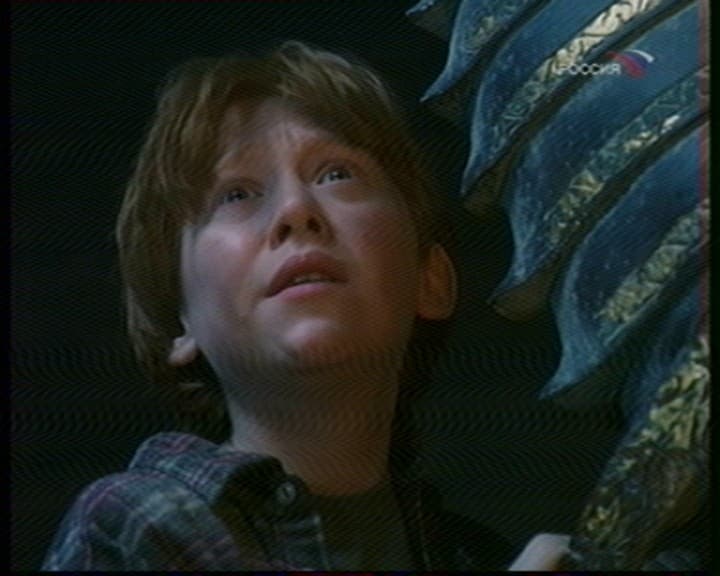

Установленный на TV-MCE 200 селектор Philips TDA8275 имеет аппаратный недостаток в работе обратной связи автоматической регулировки усиления, что и было отражено в нашем исследовании. К сожалению, TV-MCE 200, похоже, оказался худшим тюнером с этим ВЧ-блоком. Приемлемого качества на большинстве каналов не удалось добиться даже с помощью ручной подстройки частоты. В довершение, на некоторых каналах наблюдались помехи, как правило, нехарактерные для работы полупроводниковых ВЧ-модулей.

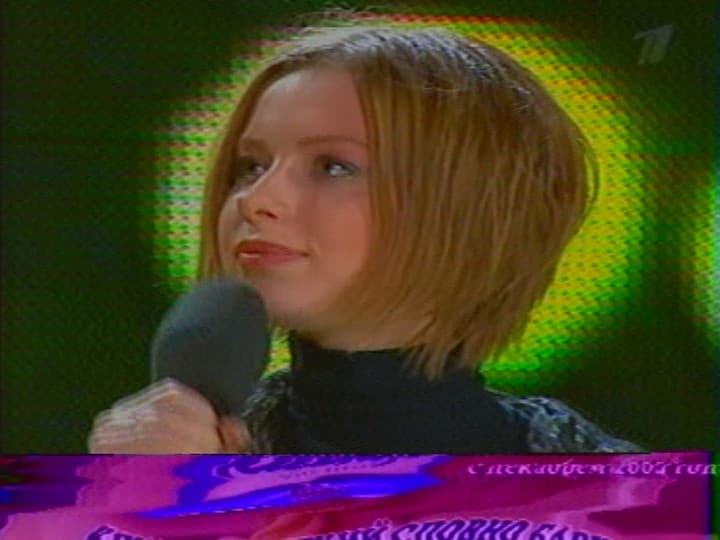

И уж совсем непонятным явлением оказалась ошибка декодирования потока при использовании декодера от NVIDIA. Напомним, что у TV-MCE 202 ничего подобного не наблюдалось.

FM-тюнер

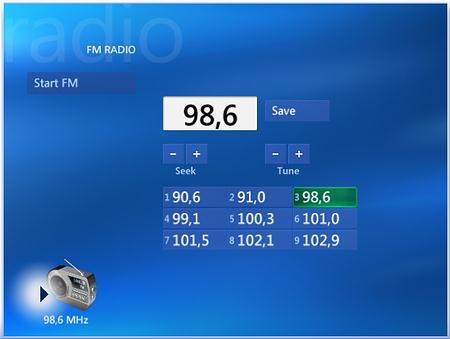

Похоже, что удобство прослушивания радиостанций не являлось основной целью при разработке Windows XP Media Center Edition. 9 ячеек (!) и отсутствие возможности записи (!!) не делают чести программистам Microsoft.

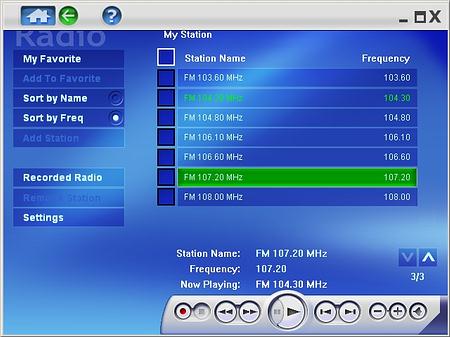

InterVideo Home Theater на этом фоне выглядит просто-таки идеальной программой, не говоря уж об XpertTVR.

Что же касается качества звука, то к MCE-TV 202 можно отнести все сказанное в адрес Leadtek WinFast PVR2000, оно заслуживает высокой оценки (скачать 20-секундный фрагмент, MP3, 483 КБ).

MCE-TV 200 демонстрирует заметную перегрузку на низких частотах (скачать 20-секундный фрагмент, MP3, 477 КБ).

Пульт ДУ

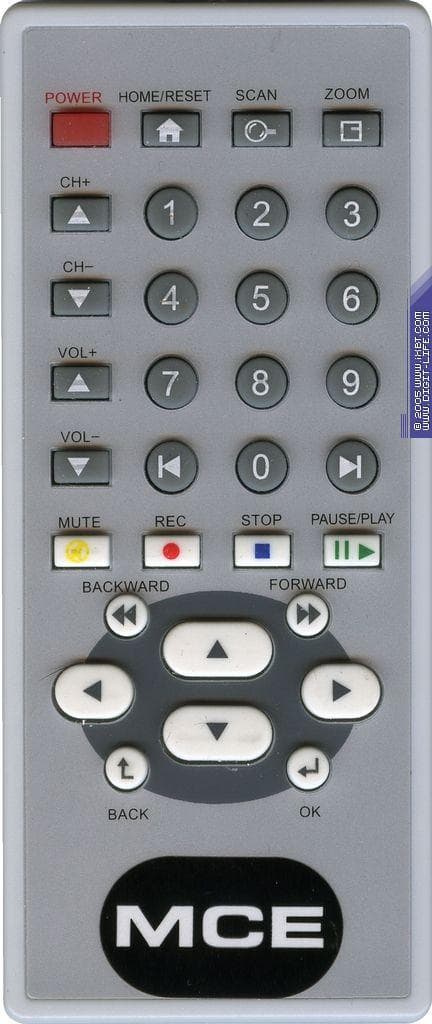

C тюнерами поставляется новый пульт, по толщине представляющий собой компромисс между классическим и слим-дизайном. Расположение кнопок непривычно, но дискомфорта не вызывает. Несмотря на надпись, управление оболочкой Windows XP Media Center Edition пульт не поддерживает. Питание от имеющийся в комплекте батарейки CR2025 3V.

Выводы

Дотянуть до награды за оригинальный дизайн MCE-TV 202 (про MCE-TV 200 говорить не будем) не позволили замеченные проблемы с качеством изображения. Да и делать выводы на основании результатов тестирования инженерного сэмпла представляется несколько поспешным решением.

Наличие же программы InterVideo Home Theater в комплекте поставки, пожалуй, следует отметить соответствующей наградой.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Хорошее качество изображения (для MCE-TV 202)
  • Хорошее качество приема (для MCE-TV 202)
  • 10-битный аналогово-цифровой преобразователь
  • Отличное качество звука в FM-режиме (для MCE-TV 202)
  • Поддержка BG/BH/DK/I/L/L' (для TV-МСЕ 202)
  • Поддержка всех используемых видео- и аудиостандартов (для MCE-TV 200)
  • Поддержка декодирования A2/NICAM
  • Аппаратная поддержка MPEG-1/2
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов
  • Низкопрофильный дизайн
  • Передача звука по PCI-шине в режимах записи и отложенного просмотра
  • Возможность подключения к дополнительному разъему звуковой карты
  • Наличие в комплекте поставки программы InterVideo Home Theater

Минусы

  • Проблемы с четкостью изображения при использовании драйвера от производителя
  • Повышенные требования к качеству сигнала (для MCE-TV 200)
  • Проблемы с качеством изображения на некоторых каналах (для MCE-TV 200)
  • Иногда заметные помехи на некоторых каналах (для MCE-TV 202)
  • Иногда заметная полоса в правой части изображения
  • Проблемы с качеством звука в FM-режиме (для MCE-TV 200)
  • Отсутствие поддержки аппаратного MPEG1/2-энкодера в штатном ПО
  • Отсутствие индивидуальной настройки системы цветности в InterVideo Home Theater
  • Отсутствие возможности настройки параметров записи при использовании аппаратной компрессии

Если MCE-TV 200 выглядит грустной технической шуткой, то MCE-TV 202, безусловно, стоит дать шанс. Неплохие технические характеристики в сочетании с интересным комплектом поставки и (будем надеяться) конкурентоспособная цена могут благоприятно сказаться на рыночной судьбе этой модели, в особенности, в условиях скудного выбора подобных устройств на российском рынке.

P. S.: Во время подготовки этого материала Philips Electronics объявила о выпуске обновлённой ревизии селектора TDA8275 с индексом A.

Средняя текущая цена (количество предложений) Kworld V-Stream Creator TV-MCE 200 в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) Kworld V-Stream Creator TV-MCE 202 в московской рознице: Н/Д(0)
