Kworld V-Stream Studio TV Terminator — оригинальный мультистандартный TV- и FM-тюнер



I'll be back.
Герой одного кинофильма

Не так давно тайваньская Kworld Computer Co., Ltd. официально объявила о выводе линейки своих TV-тюнеров и устройств видеозахвата V-Stream на российский рынок. При этом ассортимент ее продукции сделал бы честь некоторым грандам, специализирующимся в этой области. В нашей лаборатории уже побывали Xpert TV-PVR 883 и Xpert DVD MAKER USB 2.0, так что в этом обзоре мы продолжаем знакомить наших читателей с еще неизвестными у нас моделями.

Напомним, что именно в тюнерах производства Kworld Computer Co. впервые появилась программная поддержка MPEG1/2. А тот факт, что первый низкопрофильный TV-тюнер с поддержкой стереозвука также был создан инженерами компании, имеет к герою сегодняшнего обзора с грозным названием V-Stream Studio TV Terminator самое непосредственное отношение.

Комплект поставки

Вертикальное оформление коробок традиционно для продуктов компании.

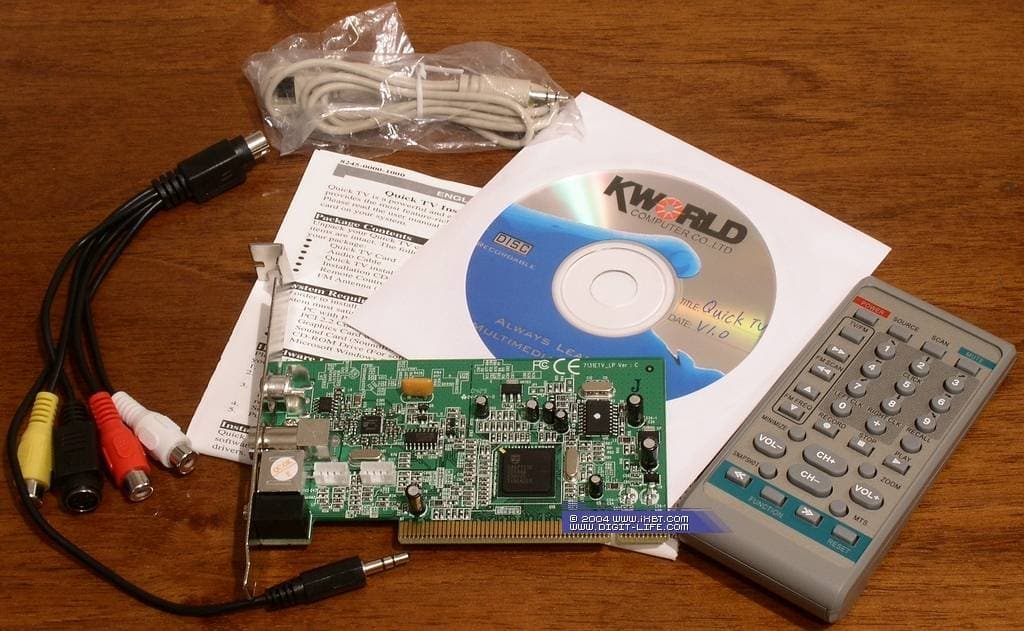

Комплект поставки включает себя

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • FM-антенна
  • Переходник-разветвитель MiniDIN 8-pin для подключения внешних видео- и аудиоисточников
  • Руководство по установке тюнера (в том числе, на русском языке)
  • CD с драйверами и программным обеспечением

Обескураживает отсутствие дополнительного ПО, привычного по другим продуктам компании.

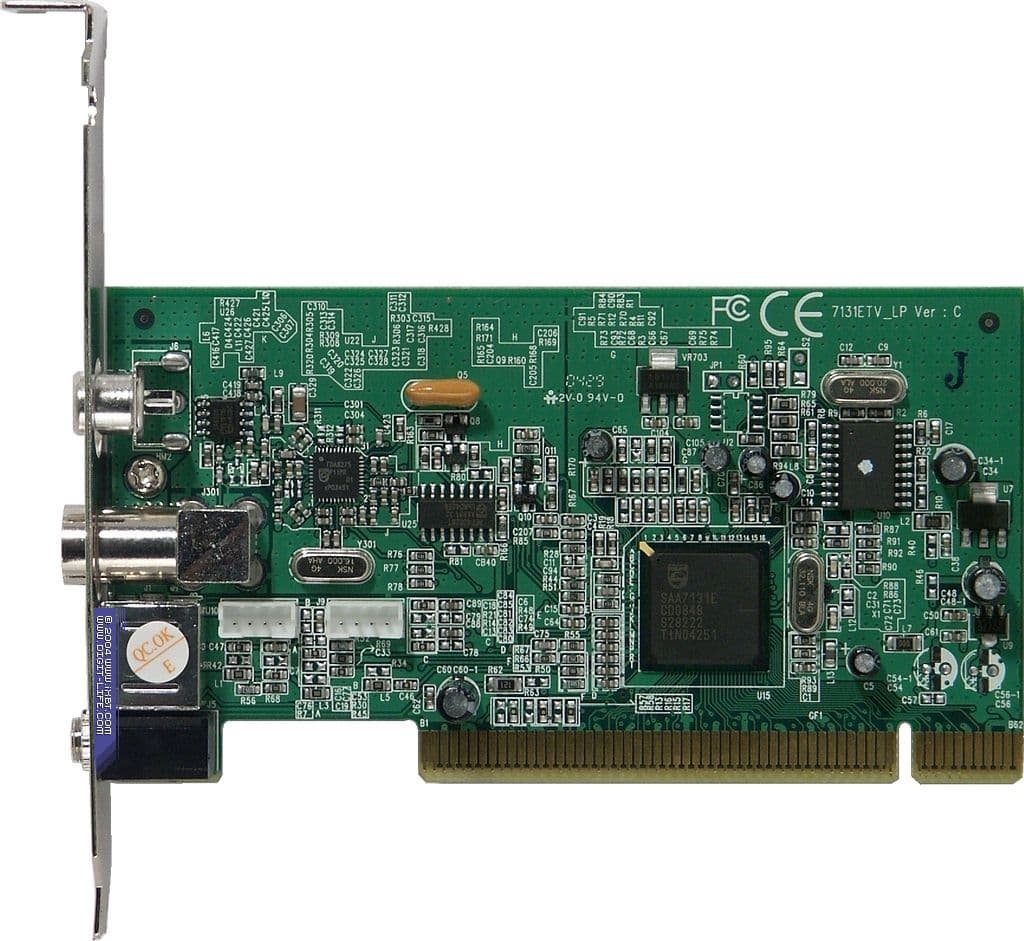

Конструкция и спецификации

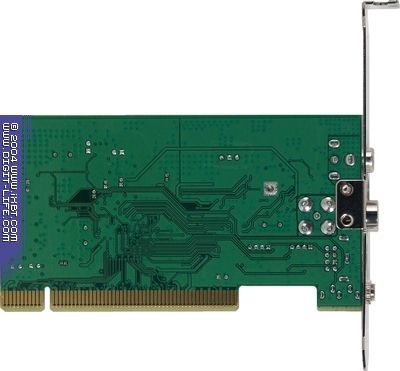

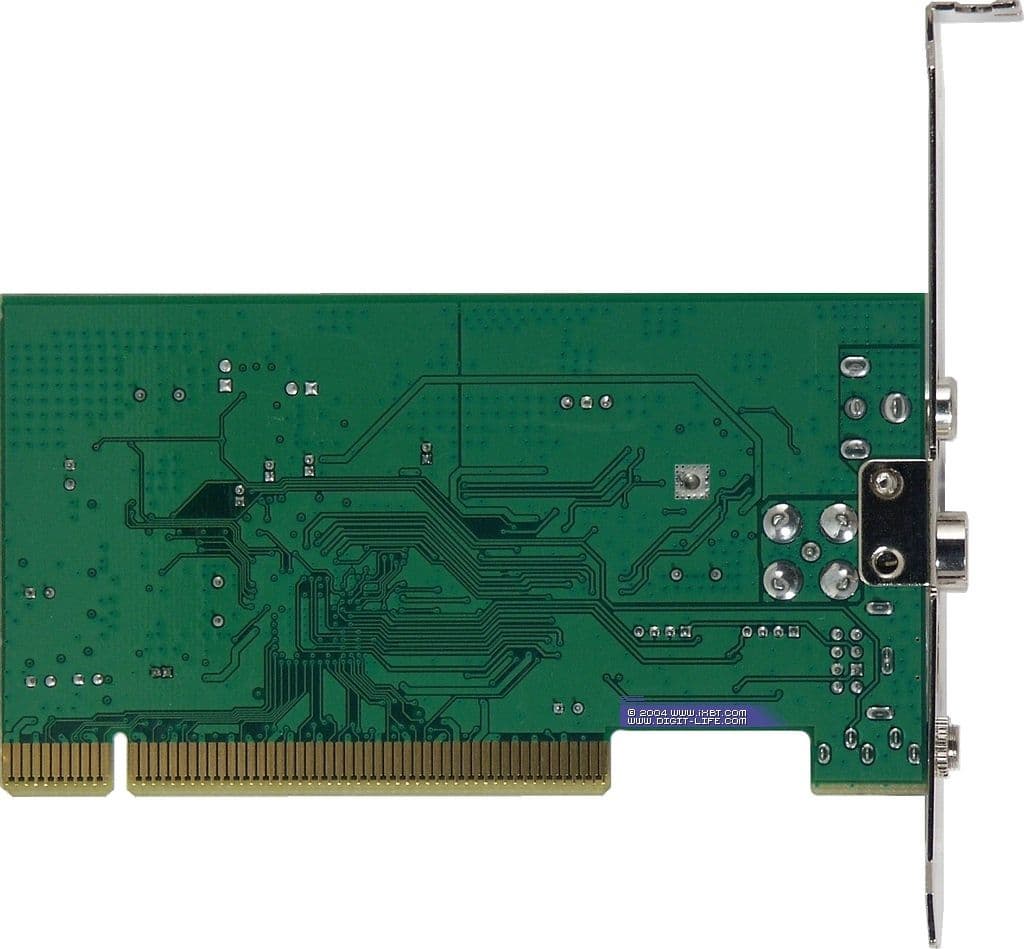

Как мы уже говорили выше, низкопрофильные тюнеры не являются для Kworld Computer Co. чем-то исключительным. В данном случае, похоже, мы имеем дело с первым низкопрофильным мультисистемным тюнером с интерфейсом PCI.

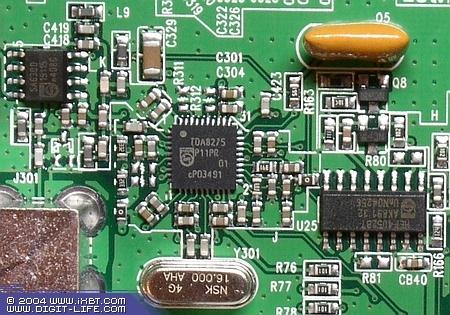

Тюнер оснащен полупроводниковым ВЧ-блоком TDA8275 от Philips Electronics. Этот приемник также используется в Fly Platinum и RoverMedia TeleBox U2.

На Studio TV Terminator установлен АЦП Philips SAA7131E.

Внимание, интрига — практически никакой информации об этом чипе обнаружить не удалось. Производитель в ответ на запросы упорно дает ссылки на Philips SAA7135HL, что в какой-то мере логично, учитывая заявленную поддержку BTSC, EIAJ, NICAM, A2.

Интересно существенное отступление от референс-дизайна, выражающееся в отсутствии мультистандартного демодулятора TDA8290. В Kworld Computer Co. утверждают, что для этих целей используются возможности SAA7135 (именно 7135, это не опечатка).

За исключением заявленной поддержки декодирования нескольких форматов стереозвука, возможности тюнера стандартны. Упоминания достойны разве что:

  • Поддержка MPEG4 форматов DivX и Microsoft MPEG4 (кодек устанавливается отдельно)
  • Поддержка Time-Shifting
  • Многоканальный предварительный просмотр Multiple Channel Preview
  • Отключение компьютера с помощью пульта ДУ

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2 ZS
  • Жесткий диск FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Операционная система Windows XP Professional (SP2) ENG

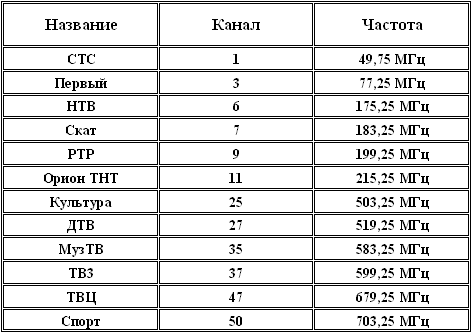

Список эфирных каналов при тестировании

Подключение

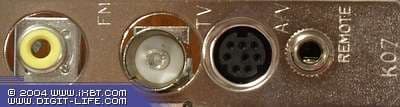

Низкопрофильный дизайн накладывает определенные ограничения на пространство, занимаемое разъемами.

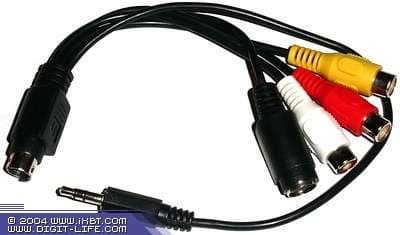

Необычно организовано подключение к линейному входу звуковой карты — посредством общего с аудио- и видеовходами переходника-разветвителя.

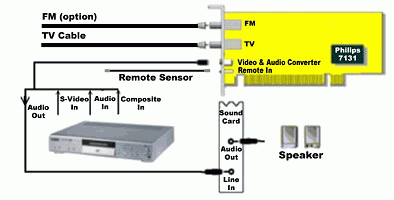

В результате схема подключения выглядит следующим образом.

Для подключения FM-антенны используется разъем RCA. Кроме того, тюнер, подобно Behold TV 403 FM и от GOTVIEW PCI 7134, оснащен дополнительными аудиоразъемами на самой плате.

Настройка

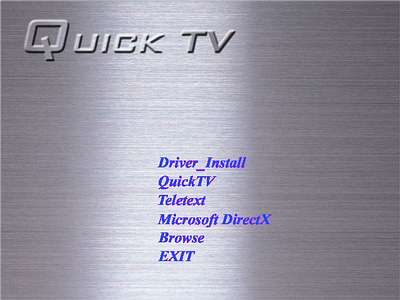

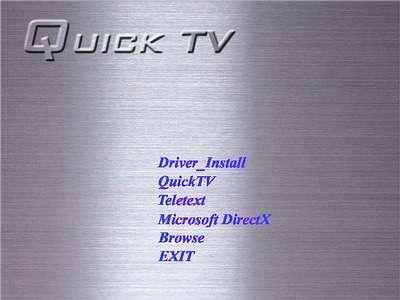

Установочное меню не отличается излишней запутанностью.

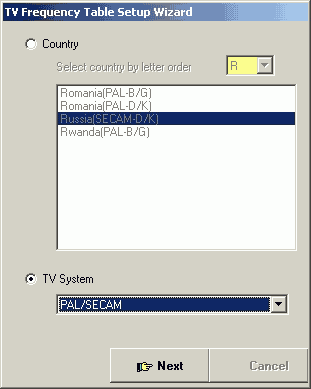

Выбрав страну или стандарт цветности (для пользователей с одновременным вещанием в PAL и SECAM имеется соответствующая настройка),

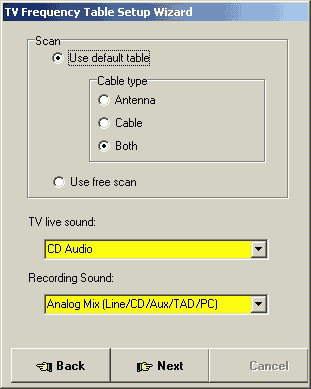

диапазон (поддерживаемая все большим количеством производителей настройка по частоте, к сожалению, отсутствует) и аудиовход,

завершаем установку. После чего получаем следующие устройства

и две иконки в системном трее — планировщика и программы, отвечающей за дистанционное управление.

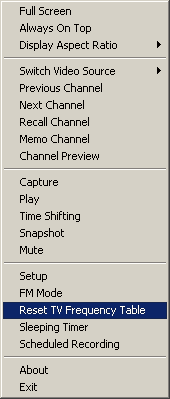

Повторно процесс настройки можно запустить посредством соответствующей опции контекстного меню.

Проблем с работой на 1 эфирном канале российского диапазона (49.75 МГц), замеченных у Xpert TV-PVR 883, обнаружено не было. В очередной раз отметим высокую эффективность поиска при использовании тюнеров на базе микросхем, необходимости в добавлении/удалении каналов не возникло.

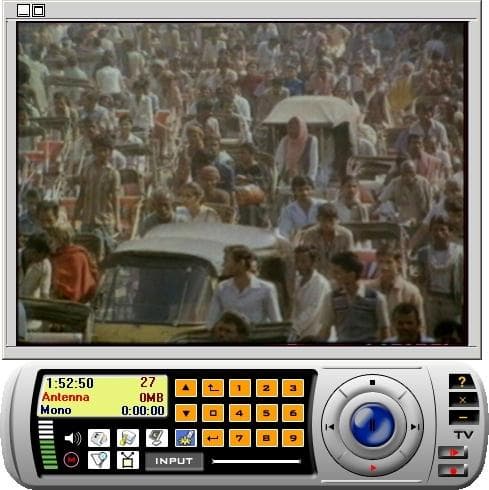

Не будем обманываться сменой внешнего вида, — в программе QuickTV несложно опознать XpertTVR, возможности которой были подробно описаны в обзоре Xpert TV-PVR 883.

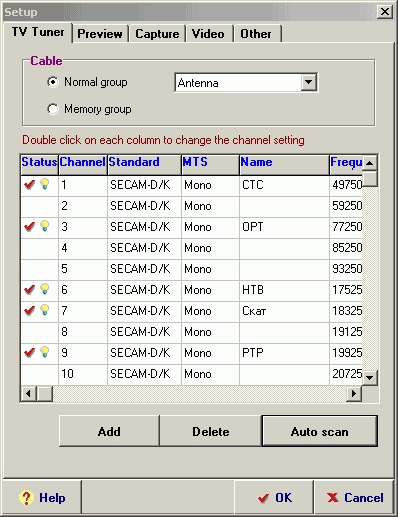

Несмотря на отсутствие поиска по частоте, программа позволяет выбрать стандарт цветности для каждого канала. Возможно и создание своей группы.

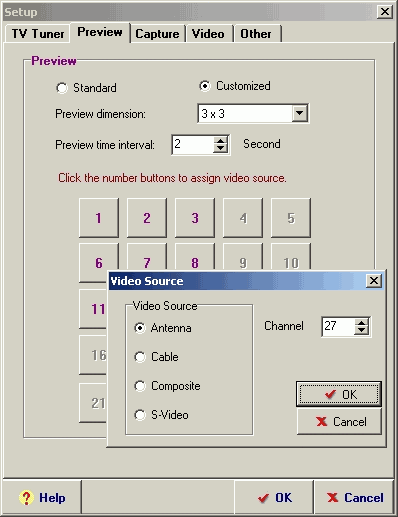

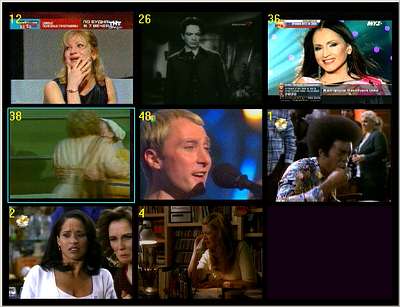

Отметим, что для многоканального предварительного просмотра можно настроить источник для каждого окна матрицы, при этом сигнал может поступать даже с видеовхода (!).

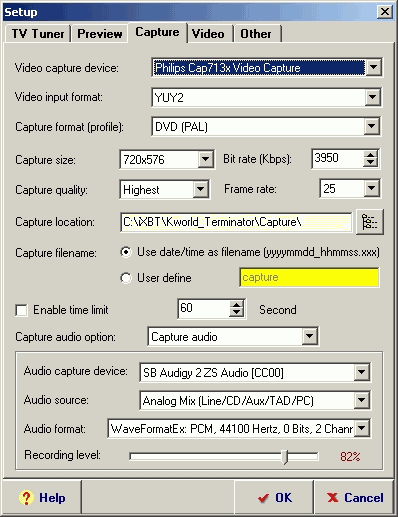

В разделе Capture доступны настройки захвата как в MPEG-1/2 (используется кодек от Honest Technology), так и в MPEG4. Несмотря на отсутствие тонких настроек, при записи в MPEG4 отсутствует ограничение разрешения захвата.

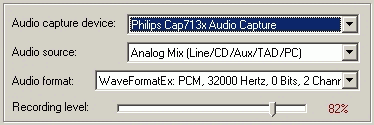

Производитель не афиширует возможность передачи звука по шине PCI при записи, однако таковая имеется. Для этого необходимо всего лишь выбрать соответствующее звуковое устройство.

Заметим, что при использовании встроенного АЦП приходится ограничиваться частотой дискретизации 32 КГц, при выборе отличных от этого значений наблюдается рассинхронизация звука.

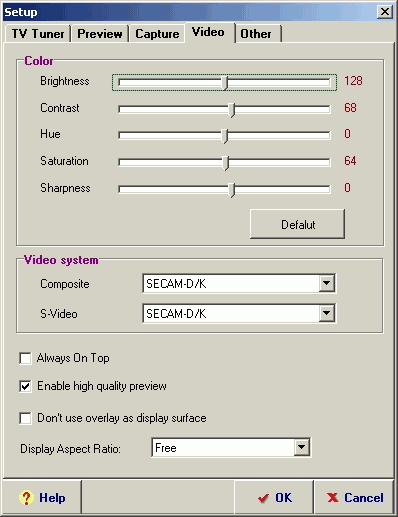

В разделе Video можно настроить стандарт цветности для внешних источников.

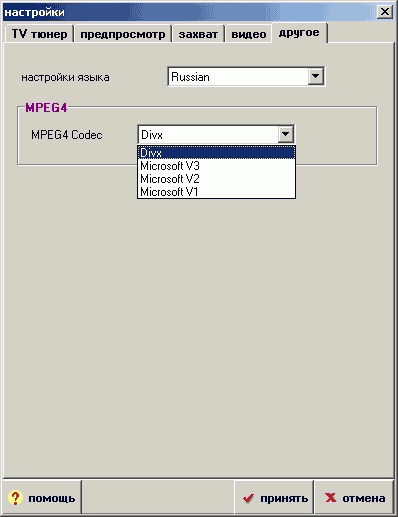

Поддержка русского языка появилась в последних версиях QuickTV, доступных на сайте производителя, версия 1.00 из комплекта поставки общаться на великом и могучем не умеет.

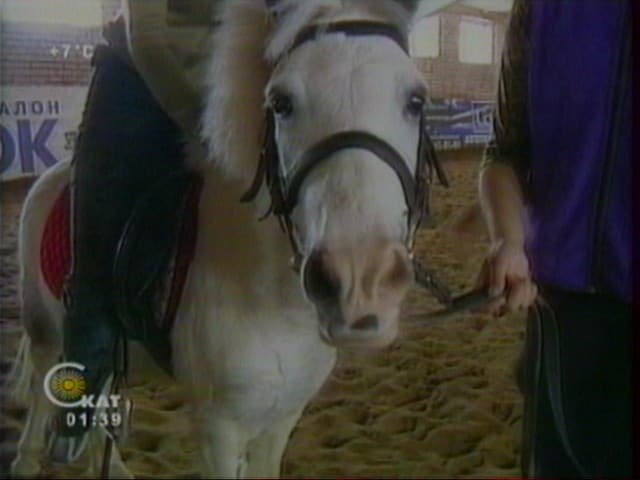

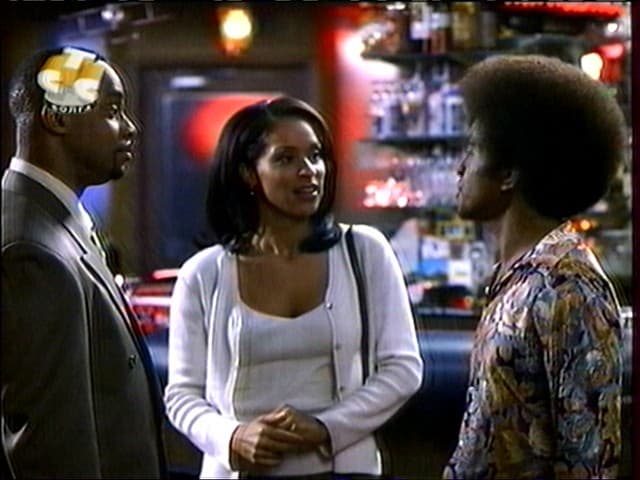

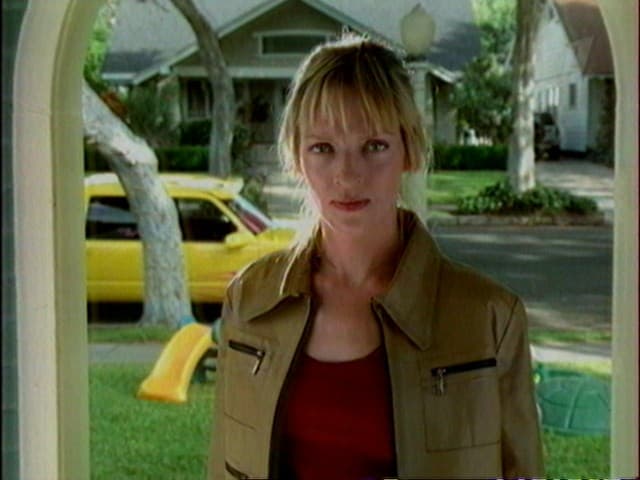

Качество

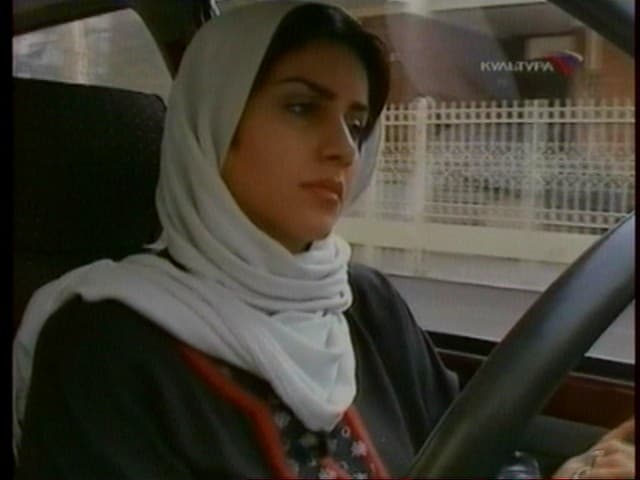

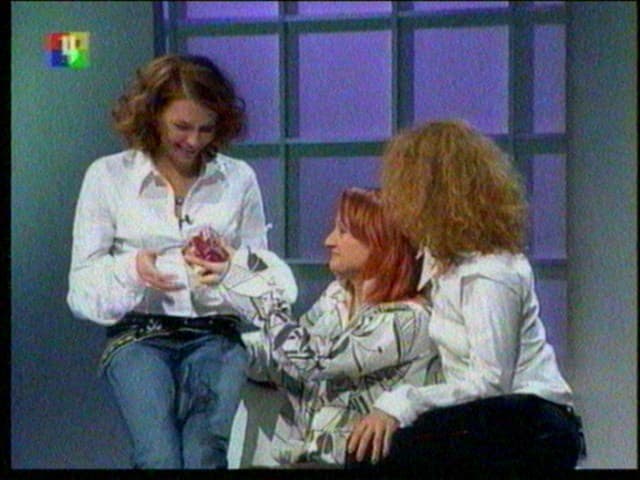

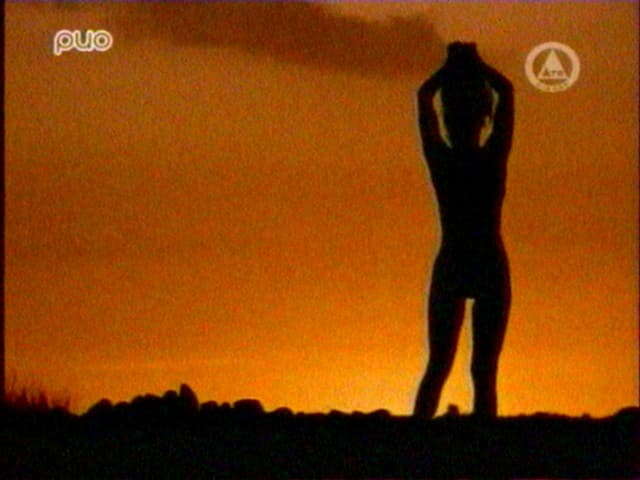

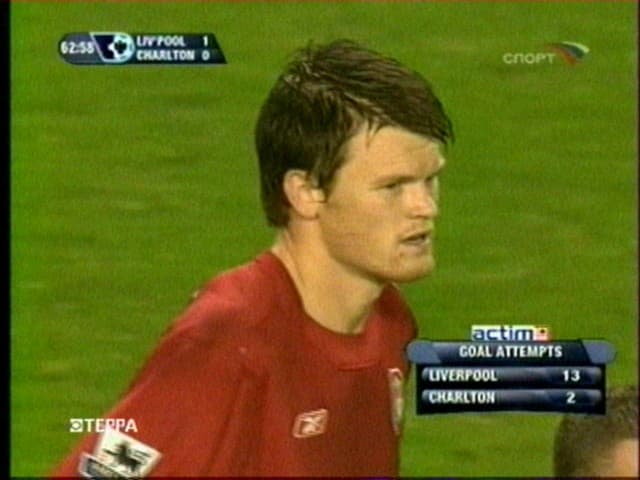

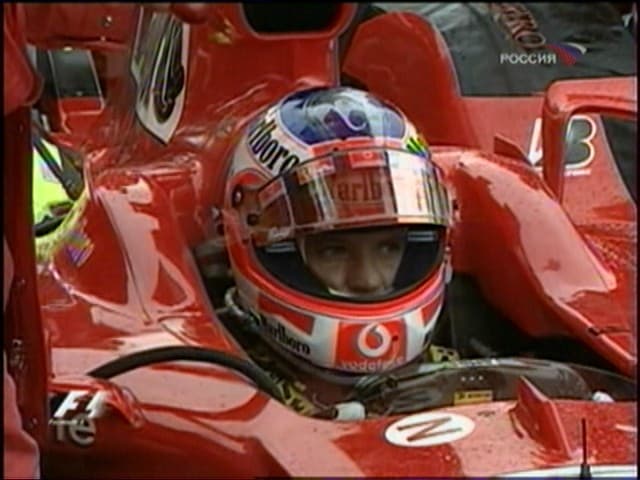

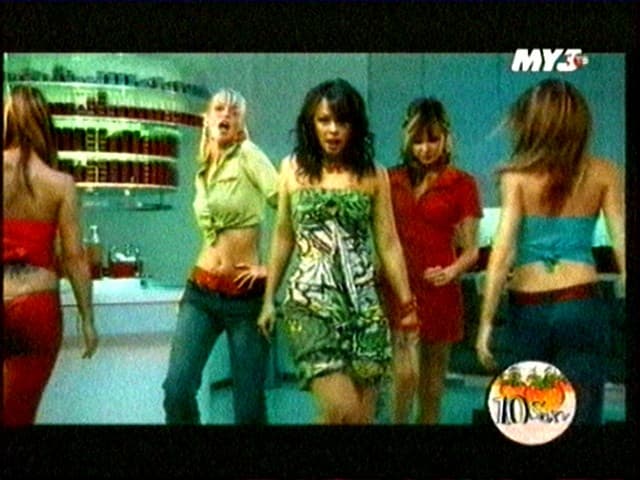

Мы уже отмечали ухудшение приема микросхемами Silicon Tuner на высоких частотах даже при незначительном ослаблении сигнала, признанное самими производителями. В связи с этим, однозначную оценку качеству изображения дать затруднительно. Studio TV Terminator демонстрирует как отличное качество на метровых и некоторых дециметровых каналах,

так и мелкодисперсный цветовой шум на остальных каналах дециметрового диапазона.

Откроем небольшой производственный секрет — работа TDA8275 на TV Studio Terminator будет отражена в готовящемся продолжении нашего исследования чувствительности компьютерных TV-тюнеров.

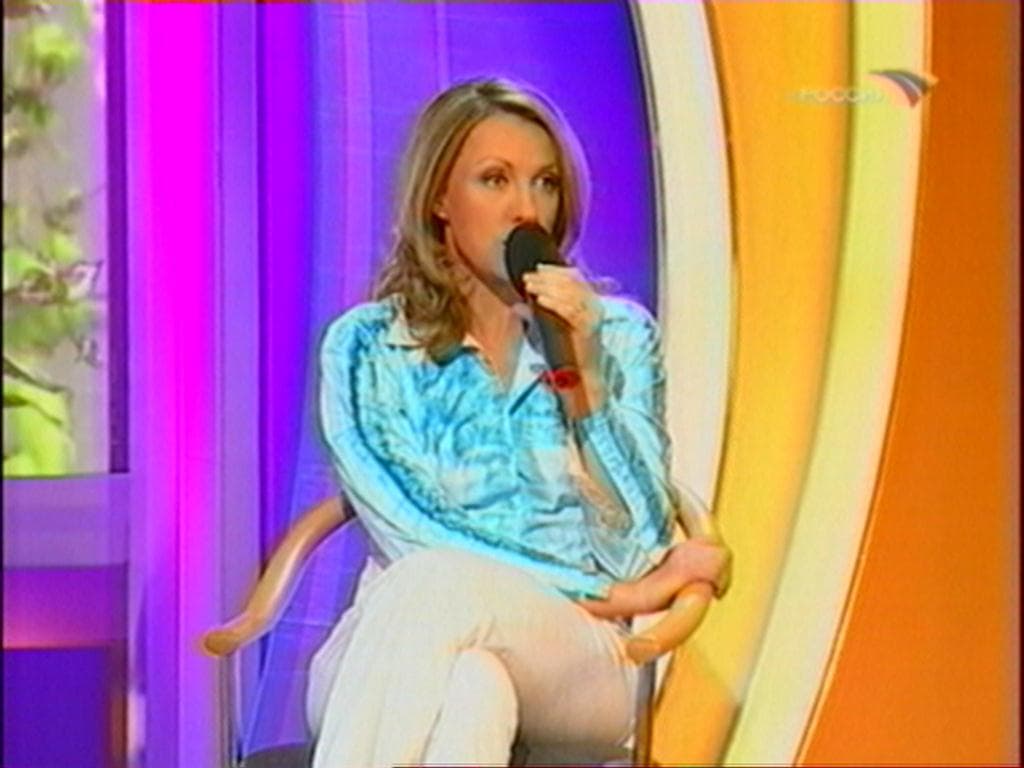

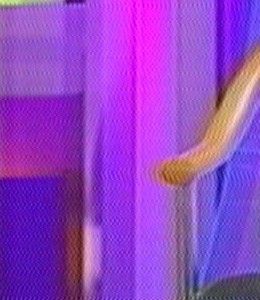

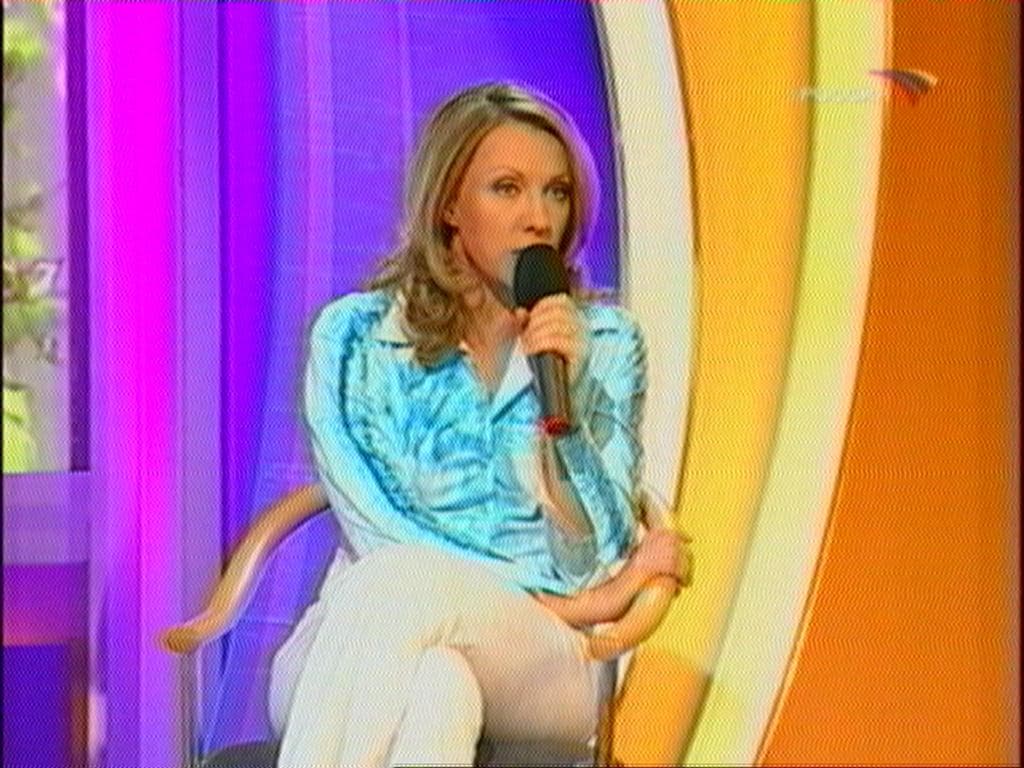

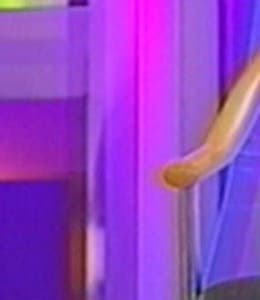

При использовании последней версии QuickTV после запуска программы в некоторых случаях наблюдается эффект «сеточки». Ситуацию можно исправить кратковременным использованием режима Time-Shifting или активацией функции записи. При этом версия 1.00 с установочного CD работает нормально. На скриншотах приведены возникающие в таких случаях артефакты (слева) в сравнении со штатным режимом (справа).

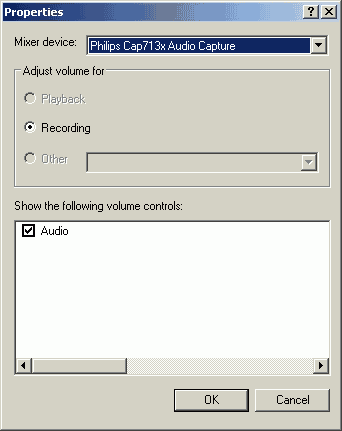

К качеству звука замечаний нет. Однако сложилась интересная ситуация. Как мы уже отмечали, после установки драйвера в системных настройках записи появляется новое устройство.

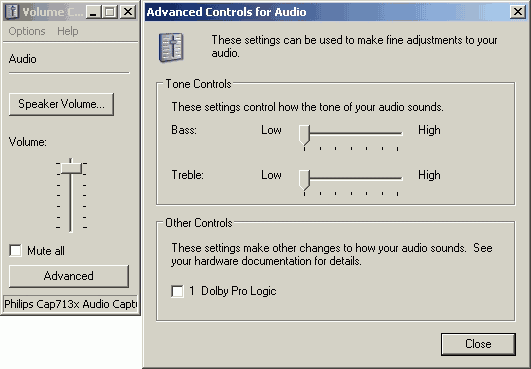

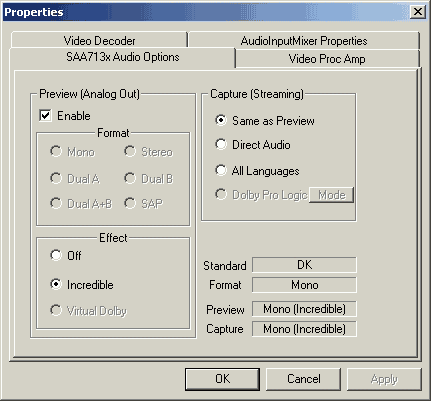

Однако активировать поддерживаемую SAA7135 поддержку Dolby Pro Logic не удалось.

В настройках драйвера эта функция также осталась заблокированной.

В довершение, попытка доступа к закладке AudioInputMixer Properties приводит к критической ошибке.

Таким образом, напрашиваются два варианта. Либо имеют место быть проблемы с драйвером, либо SAA7131E, все-таки, ближе к SAA7133 (не имеющего, между прочим, поддержки A2/NICAM), чем к SAA7135.

Дополнительные возможности

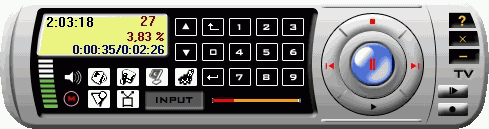

При активации функции Time-Shifting формируется буфер произвольного размера с минимальной задержкой в 10 секунд.

Нажатие кнопки Play запускает воспроизведение из буфера через любой промежуток времени. Аналогично этот режим работает у тюнеров производства Leadtek Research Inc.

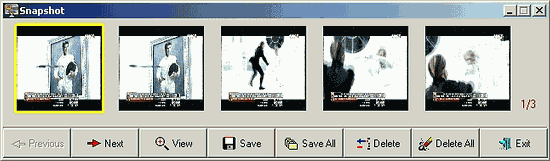

Захват кадров имеет полноценную галерею, возможно сохранение как в bmp, так и jpeg, но, увы, только в разрешении 640×480.

Гибкие настройки многоканального предварительного просмотра мы отмечали выше.

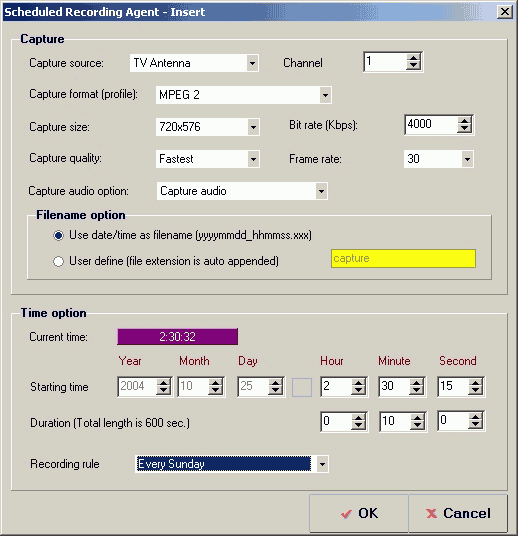

Увы, планировщик записи не имеет возможности отключения/перехода в ждущий режим после выполнения задания.

Технология SRPOSchedule-Recording in PC Power-Off Mode (в русском варианте З.З.В.В.КЗапись в Запланированное Время при Выключенном Компьютере) для этой модели не заявлена, однако при использовании Hibernate и Standby компьютер способен выйти из этих режимов при наличии запланированных заданий. Впрочем, такая же ситуация наблюдается практически с любым из современных тюнеров, за исключением продукции Compro Technology, умеющей работать с электропитанием компьютера напрямую.

Имеется и таймер отключения.

А вот режим воспроизведения записанного файла внутри основного окна PiP Playback почему-то не входит в список возможностей этой модели. Вместе с ним в неизвестном направлении удалились также показ видеоизображения на поверхности рабочего стола и масштабирование Digital Zoom. Природу такого феномена понять сложно, как правило, дополнительные возможности ПО для разных моделей одного производителя отличаются разве что по соображениям трудностей технической реализации. Здесь же явно не тот случай.

FM-тюнер

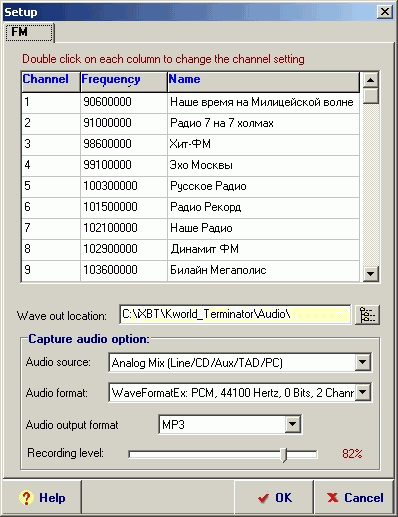

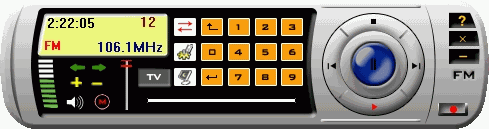

В FM-режиме используется тот же интерфейс.

Автопоиск отсутствует, станции необходимо заносить вручную. Впрочем, список FM-каналов редактируется нечасто, а ячеек под станции более чем достаточно.

Программа не имеет настройки параметров записи в mp3. При использовании этого формата запись осуществляется с максимально доступными настройками (22 КГц 56 Кбит/сек по умолчанию). При замене стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec на выходе получаем 44 КГц, 320 Кбит/с.

Звуковая эпопея продолжается. Добиться стереозвука при прослушивании FM-радиостанций, равно как и при записи, не удалось (скачать 20-секундный фрагмент, MP3, 495 КБ). Причем, как при использовании QuickTV, так и при работе с альтернативными программами. Интересная ситуация, не правда ли?

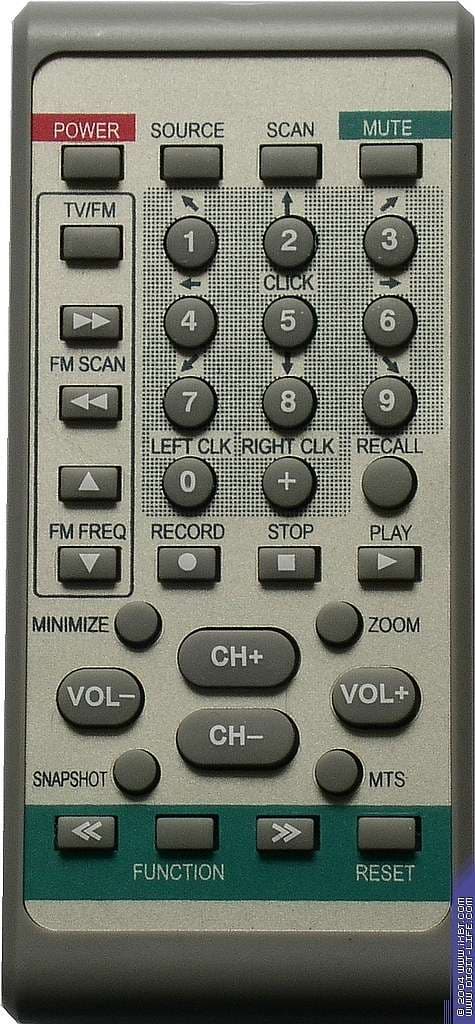

Пульт ДУ

Необычная форма выделяет пульт среди продукции конкурентов, вовсю использующих слим-дизайн. Как и было обещано, пульт можно использовать для отключения компьютера. Питание от двух батареек типоразмера ААА.

Выводы

При подведении итогов допустим, что предположения о неспособности тюнера работать с российскими стандартами звука безосновательны, а отмеченные проблемы со звуком будут решены в следующих версиях драйверов и ПО.

Плюсы

  • Поддержка всех используемых видео- и аудиостандартов
  • Хорошая экранировка, отсутствие наводок
  • Эффективная работа автопоиска
  • Возможность передачи звука по шине PCI при записи
  • Time-shifting
  • Многоканальный предварительный просмотр Multiple Channel Preview
  • Настраиваемый режим предварительного просмотра
  • Поддержка MPEG4
  • Поддержка MP3
  • Возможность индивидуальной настройки стандарта цветности для каждого канала
  • Низкопрофильный дизайн
  • Возможность подключения к дополнительному разъему звуковой карты
  • Поддержка русского языка в интерфейсе

Минусы

  • Повышенные требования к качеству сигнала
  • Проблемы с качеством изображения на каналах дециметрового диапазона
  • Иногда заметные артефакты изображения в последней доступной на момент написания обзора версии QuickTV
  • Монофонический звук в FM-режиме (возможно, будет исправлено)
  • Отсутствие дополнительного ПО в комплекте поставки

Особенности работы полупроводникового селектора TDA8275 в какой-то мере компенсируются поддержкой большого количества видео- и аудиостандартов, наличием FM и актуальным для владельцев модных в сезоне barebone-систем низкопрофильным дизайном. К тому же, прилагаемое ПО для работы с тюнером соответствует большинству требований, предъявляемым в наше время. Безусловно, Kworld V-Stream Studio TV Terminator является оригинальным устройством с технической точки зрения, однако мы, пожалуй, воздержимся от рекомендаций по его покупке до окончательного прояснения ситуации с декодированием звука. Будем надеяться, что ждать придется недолго.

Средняя текущая цена (количество предложений) Kworld V-Stream Studio TV Terminator в московской рознице: Н/Д(0)



Тюнер предоставлен на тестирование
компанией «Тринити Лоджик»





12 ноября 2004 Г.
