TV-и FM-тюнер WinFast PVR2000 — интересное решение с поддержкой аппаратного сжатия в MPEG-1/2 от Leadtek




На все руки мастер.
Поговорка

Попытки установки аппаратных MPEG-компрессоров на TV-тюнеры и платы видеозахвата предпринимаются практически с момента выпуска первых работающих образцов. Однако стоимость чипов, недостаточно отлаженные драйверы, проблемы совместимости с уже существующим ПО ограничивали широкое распространение этой схемы профессиональным и полупрофессиональным секторами рынка. С течением времени аппаратные MPEG-энкодеры избавились от большинства детских болезней, но рост вычислительной мощности процессоров, закономерное увеличение конечной стоимости, появление и стремительно растущая популярность различных вариантов MPEG-4 не способствовали энтузиазму производителей. Такое разделение труда могло продолжаться вплоть до гипотетического прекращения существования формата MPEG-2 как такового, если бы не снижение цен на записывающие DVD-приводы и соответствующие носители.

Первым TV-тюнером с аппаратной поддержкой MPEG-1/2, позиционируемым в качестве решения для домашнего компьютера, появившимся в нашей лаборатории, стал PixelView PlayTV@P7000 от Prolink Microsystems Corporation. К сожалению, проявить себя удачной в целом конструкции не позволило, мягко говоря, недоработанное ПО.

Тайваньскую Leadtek Research Inc. нельзя назвать новичком в производстве компьютерных TV-тюнеров. Мы не раз отмечали творческий подход инженеров компании, так что появление в рядах первопроходцев именно Leadtek особого удивления не вызвало. Напротив, тем интереснее было оценить результат.

Комплект поставки

Серый цвет в оформлении коробки, видимо, должен подчеркнуть особое место PVR2000 в линейке продуктов компании.

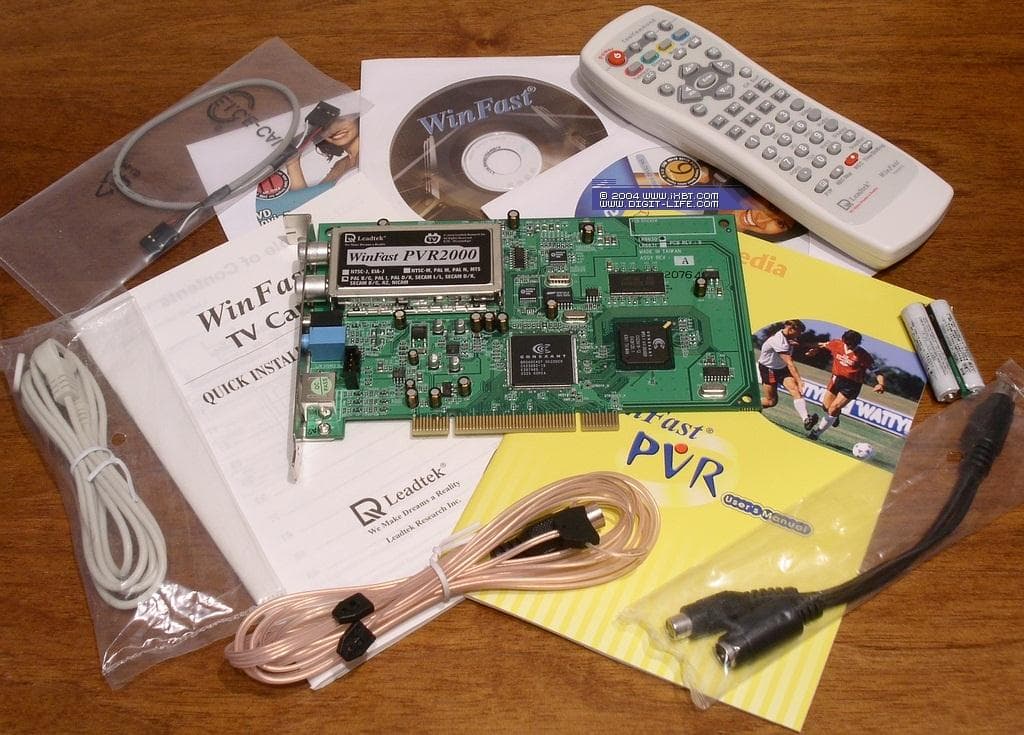

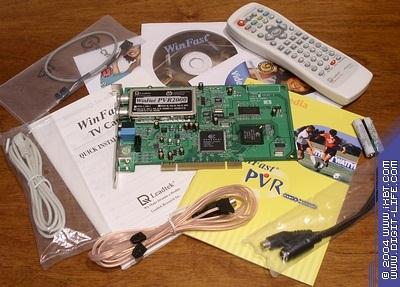

Несмотря не небольшие размеры, в коробке обнаружились

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • FM-антенна
  • Кабель для подключения к дополнительному разъему звуковой карты

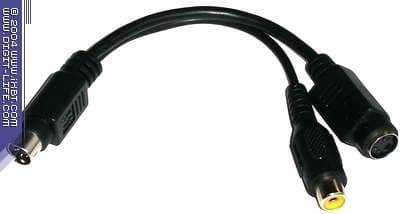

  • Переходник MiniDIN 6-pin — S-Video, Composite
  • Руководство по установке тюнера
  • Руководство по использованию тюнера
  • 3 CD с драйверами и программным обеспечением

Тюнеры от Leadtek никогда не страдали от недостатка дополнительного ПО, но в этот раз количество программ оказалось рекордным.

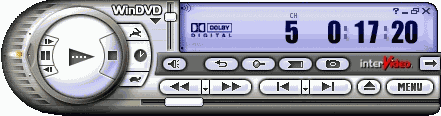

Наконец-то, обновилась версия DVD-проигрывателя. Замшелый WinFast DVD 3.1 (он же WinDVD 3.1) сменил WinDVD 5 от InterVideo.

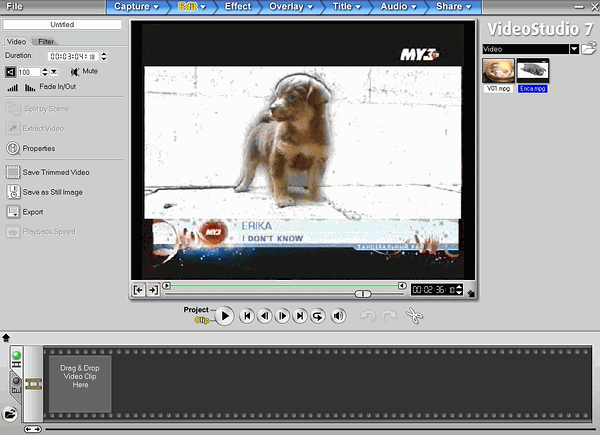

Комплект от Ulead Systems теперь состоит из трех программ. Это Ulead VideoStudio 7SE DVD для захвата и редактирования видео,

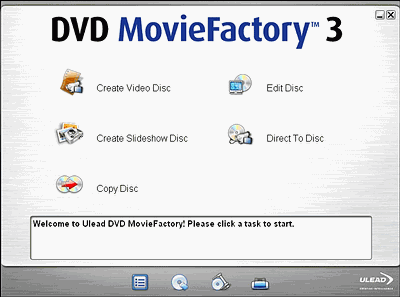

Ulead DVD MovieFactory 3 для создания собственных VCD, SVCD или DVD

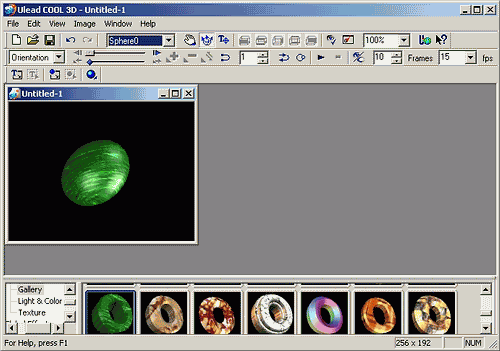

и 3D-редактор Ulead COOL 3D.

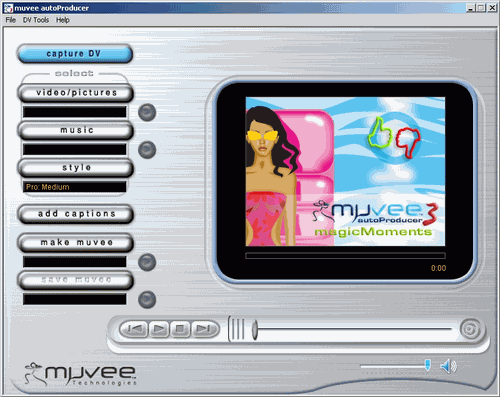

Кроме вышеперечисленного, на установочном CD была обнаружена еще одна программа для редактирования видео, причем, с поддержкой формата DV — Muvee autoProducer 3.5 от MuVee Technologies.

По заверениям разработчика, такая поставка экономит около 400$. Разумеется, речь идет о цивилизованных странах, где ПО не покупается за 2$ в подземных переходах.

Все программы имеют серийные номера.

Конструкция и спецификации

Кроме таких стандартных возможностей как

  • Прием 181 канала
  • Тюнер с поддержкой антенного и кабельного диапазона
  • Поддержка BG/BH/DK/I/L/L'
  • Поддержка декодирования A2/NICAM
  • Поддержка FM-стерео
  • Деинтерлейсинг
  • Планировщик записи
WinFast PVR2000 отличают
  • Аппаратное сжатие в MPEG-1/2 режиме реального времени
  • Программное сжатие в MPEG-1/MPEG-2/MPEG-4/WMV
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG-1/2
  • Time-Shifting с использованием аппаратного MPEG-энкодера
  • Picture-in-Picture (PiP) — воспроизведение записанного файла внутри видеоокна
  • Технология Unlimited Channel Surfing

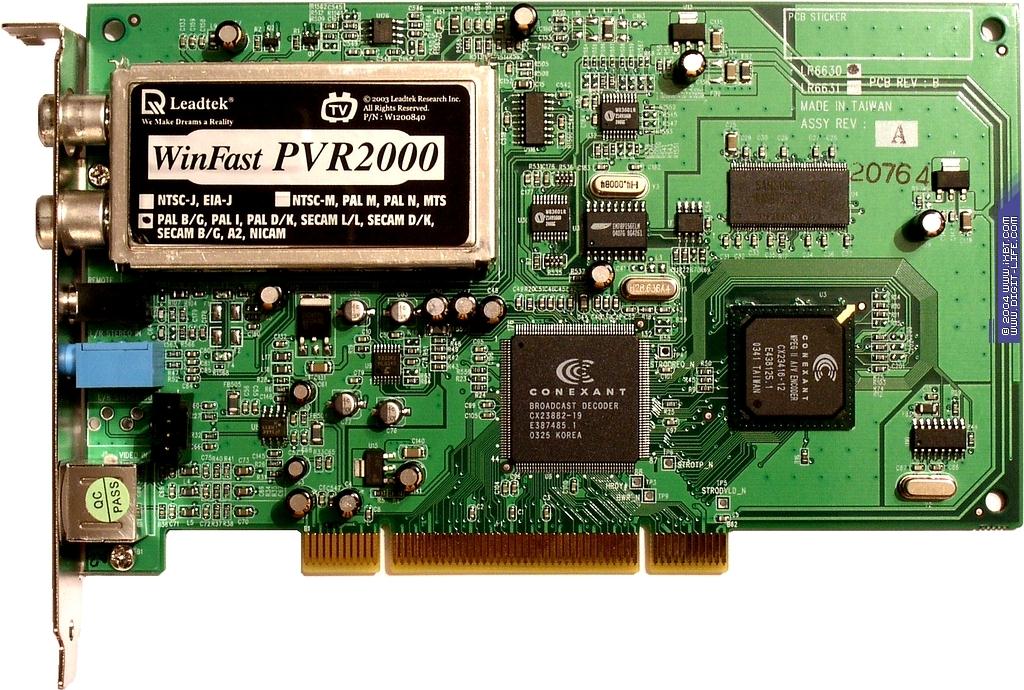

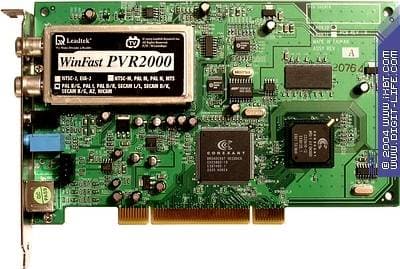

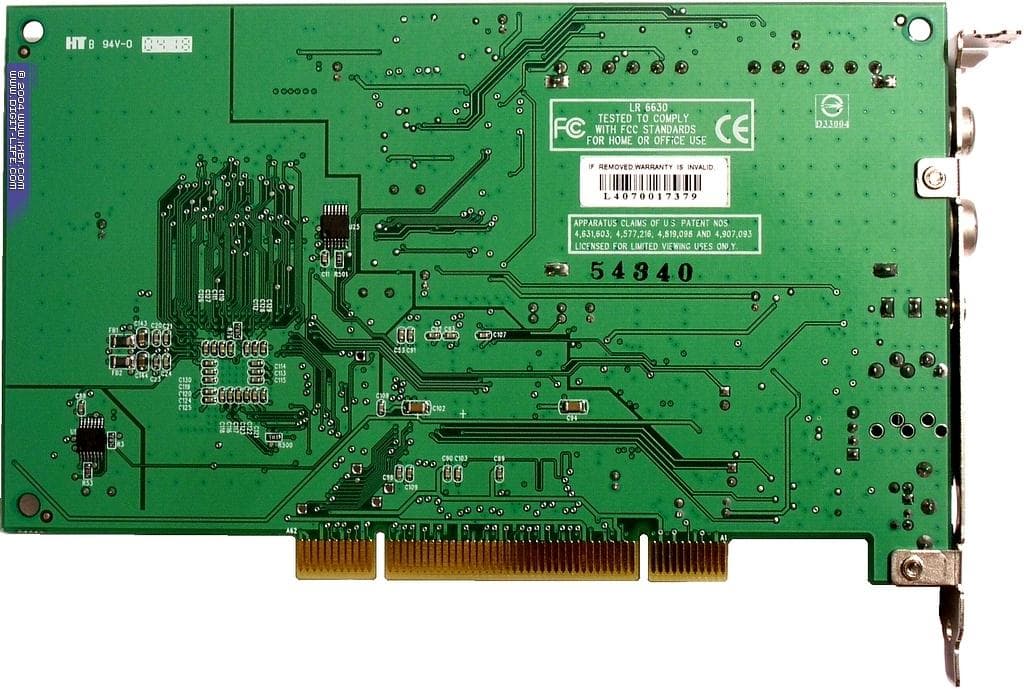

В случае WinFast TV DV2000 Leadtek уже был замечен в тяге к некоторой гигантомании в дизайне плат, похожая ситуация наблюдается и здесь.

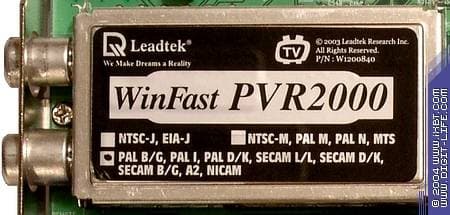

На плате установлен характерный для TV-тюнеров компании ВЧ-модуль Philips FM1216ME/I H-3.

Аналого-цифровое преобразование выполняется 10-битным АЦП Conexant CX23882-19.

Аппаратная поддержка MPEG-1/2 осуществляется чипом Conexant CX23416-12, в отличие от PlayTV@P7000, установленным без радиатора.

Под буфер MPEG-кодера используется 8 МБ 5.5ns памяти от Samsung.

В PlayTV@P7000 использовалась передача звука по шине PCI, в PVR2000 реализовано подключение к дополнительному разъему звуковой карты (соответствующий кабель в комплект входит).

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • Жесткий диск 20 ГБ FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP1) ENG

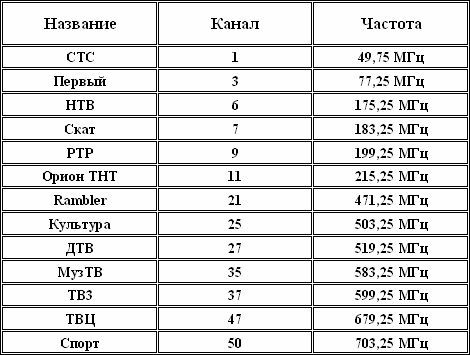

Список эфирных каналов при тестировании

Подключение

В связи с особенностями подключения к звуковой карте, комплект разъемов непривычно лаконичен.

Ситуацию усугубляет подключение источников композитного и S-Video сигнала к одному разъему MiniDIN 6-pin посредством переходника-разветвителя.

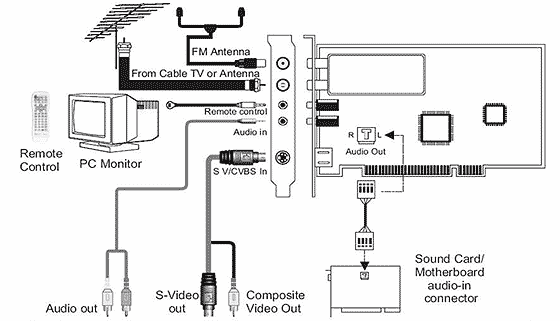

В результате схема подключения выглядит следующим образом.

Установка и настройка

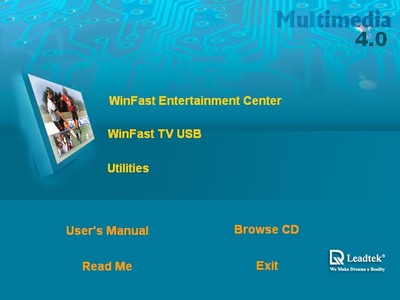

Установка драйверов происходит одновременно с ПО при выборе раздела WinFast Entertainment Center.

В разделе Utils можно найти как вышеперечисленные версии WinDVD и Muvee autoProducer, так и патч, устраняющий проблемы с PAL/SECAM тюнерами и DirectX 90b. Заметим, что в DirectX 90c эти исправления уже включены.

После установки получаем следующие устройства

и иконку в системном трее.

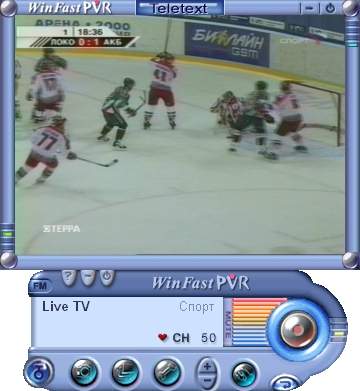

Программа WinFast PVR знакома нам по другим продуктам компании. Приведем ссылки на соответствующие обзоры:

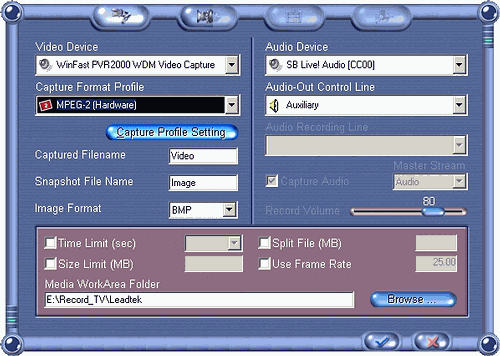

Отсутствие выбора аудиоисточника в профилях с аппаратным сжатием недвусмысленно указывает на использование передачи звука по шине PCI при работе аппаратного MPEG-компрессора. Отключение звукового кабеля подтвердило это предположение. Соответственно, при захвате с таким профилем устраняется рассинхронизация изображения и звука.

Слабым местом устройств с аппаратными компрессорами MPEG-1/2 всегда было отсутствие поддержки каких-либо форматов сжатия, кроме реализованных в MPEG-энкодере. Как видим, в данном случае, этот вопрос потерял свою актуальность. При этом профили, использующие аппаратные возможности, выделены черным цветом.

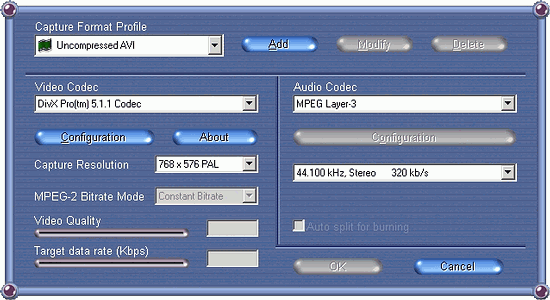

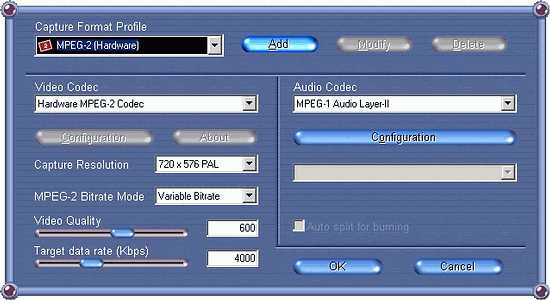

К сожалению, количество доступных настроек MPEG-1/2 (в том числе, и при выборе программного сжатия) невелико. Это разрешение (352×288 и 720×576), битрейт (до 10 Мбит/с) и абстрактный ползунок, отвечающий за качество.

По сравнению с тем же PixelView PlayTV@P7000 возможности просто роскошны, но неплохо бы предоставить пользователю больший контроль.

Разумеется, в случае использования сторонних программных кодеков доступны все возможные настройки.

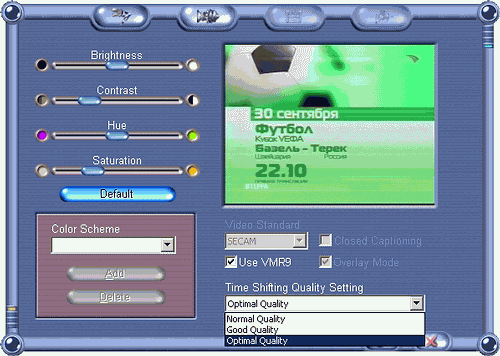

WinFast PVR обзавелся поддержкой VMR9. Кроме этого, в разделе Video Settings доступны настройки качества функции Time-Shifting. Загадочные Optimal Quality, Good Quality и Normal Quality скрывают всего-навсего разрешения 768×576, 640×288 и 384×288.

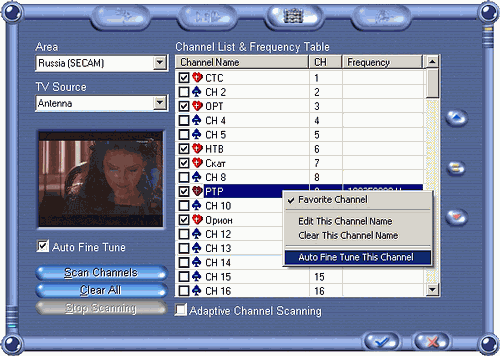

Замечание к поиску и редактированию списка каналов всего одно — в программе все еще отсутствует возможность настройки индивидуального стандарта цветности для каждого канала.

Использование селектора от Philips привело к уверенному приему всех моих каналов.

Качество

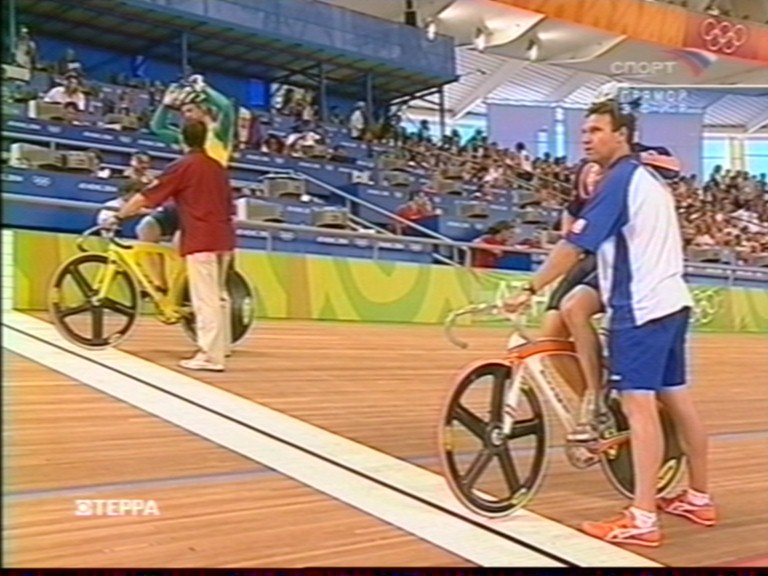

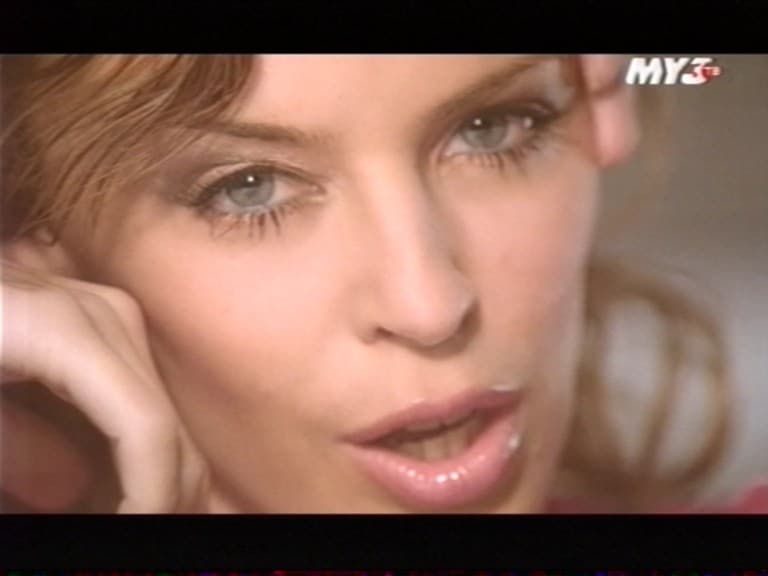

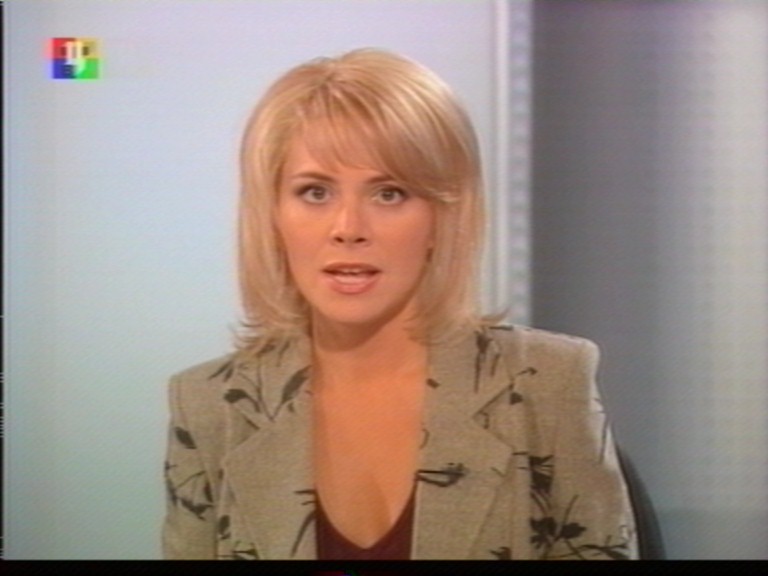

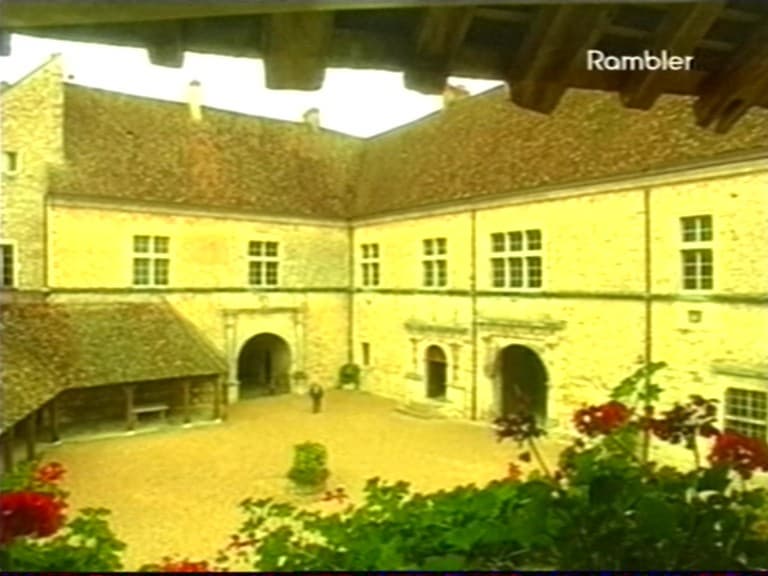

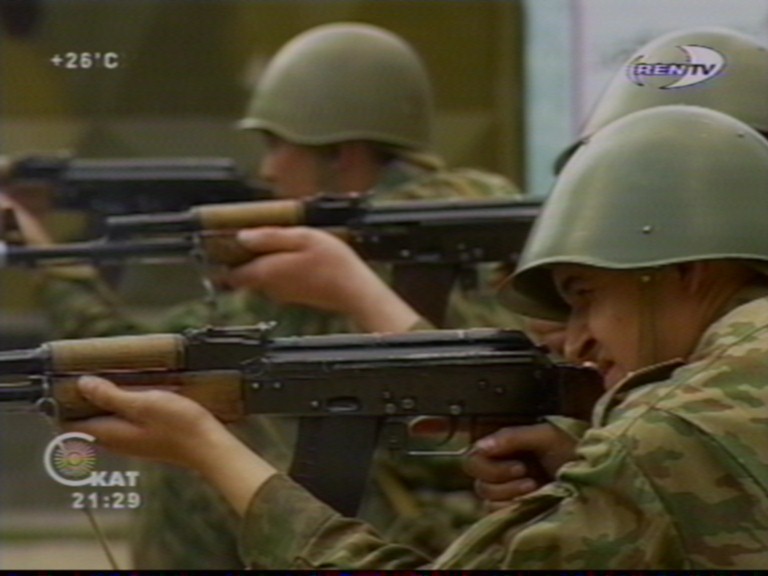

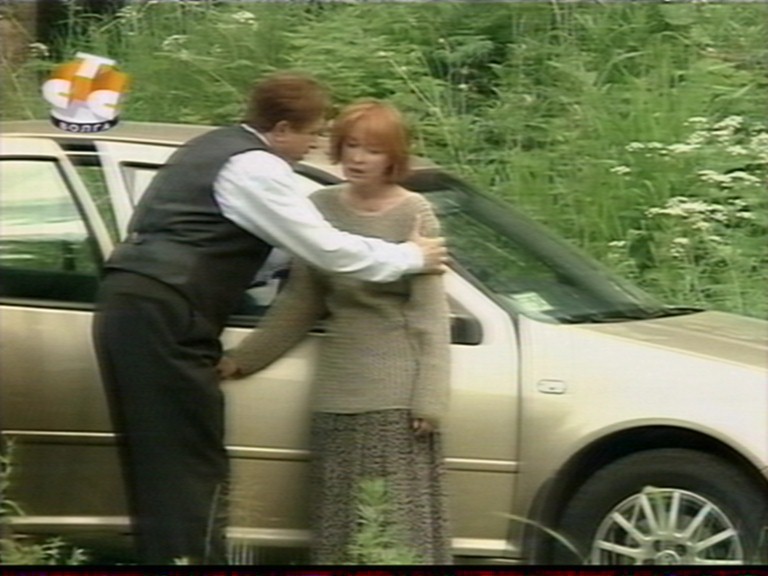

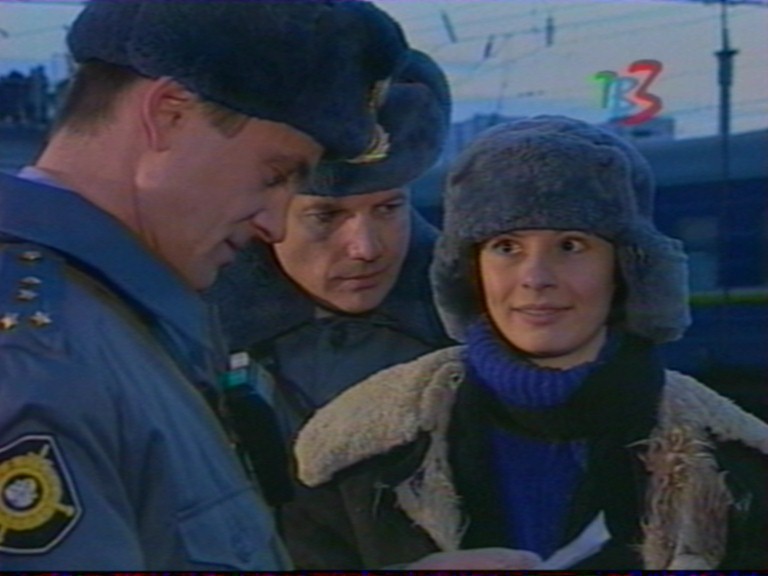

PVR2000 демонстрирует очень хорошее качество изображения. Не обошлось без некоторой «замыленности», однако не стоит забывать о том, что подавляющее большинство используемых алгоритмов программного деинтерлейсинга также не способствуют излишней четкости картинки.

Таким образом, полностью повторяется ситуация, описанная в обзоре PixelView PlayTV@P7000. Разве что, за вычетом большого количества недоработок, обнаруженных у продукта Prolink Microsystems.

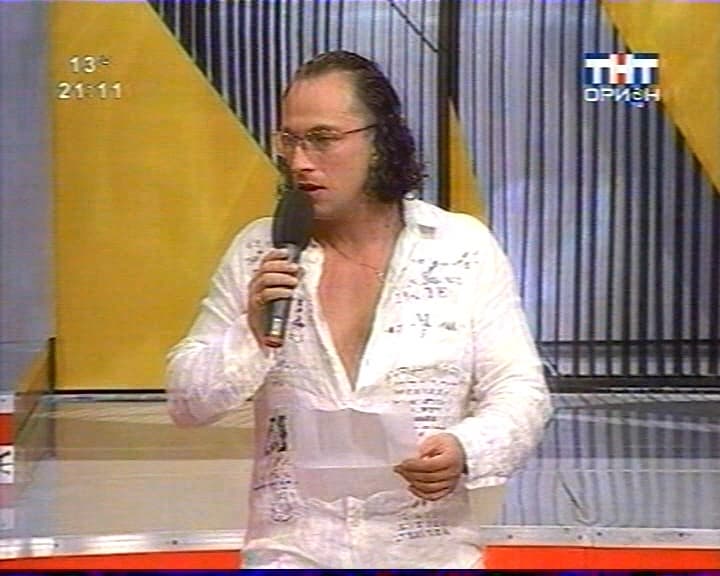

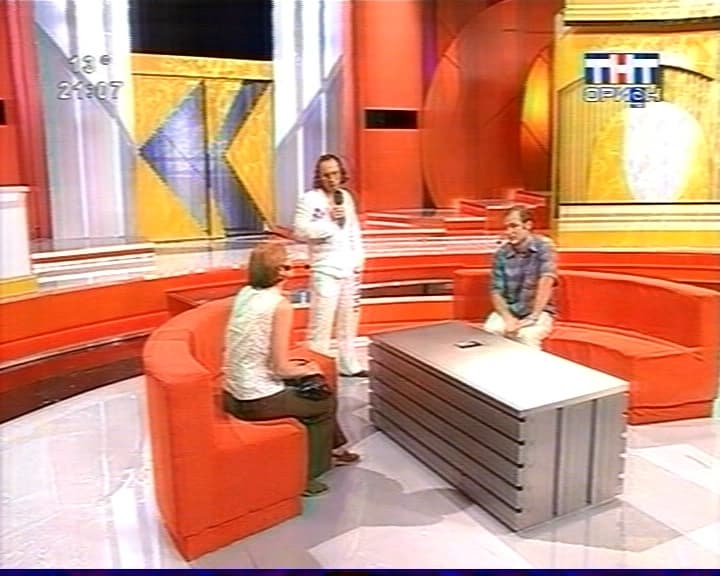

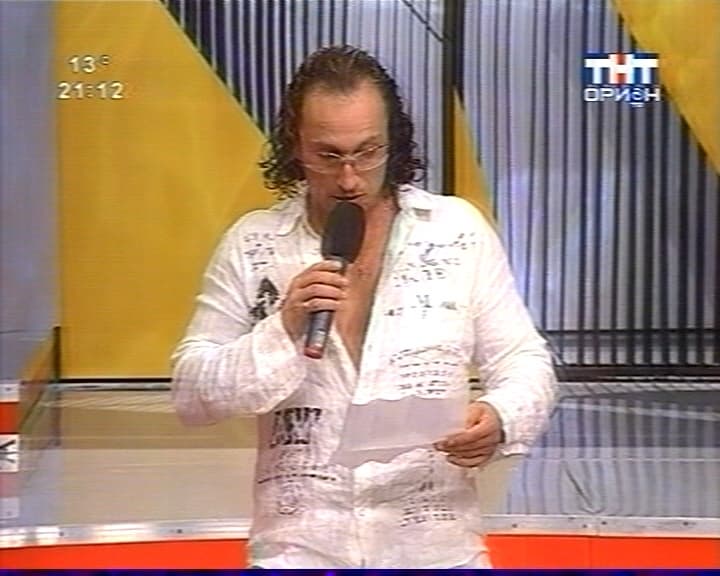

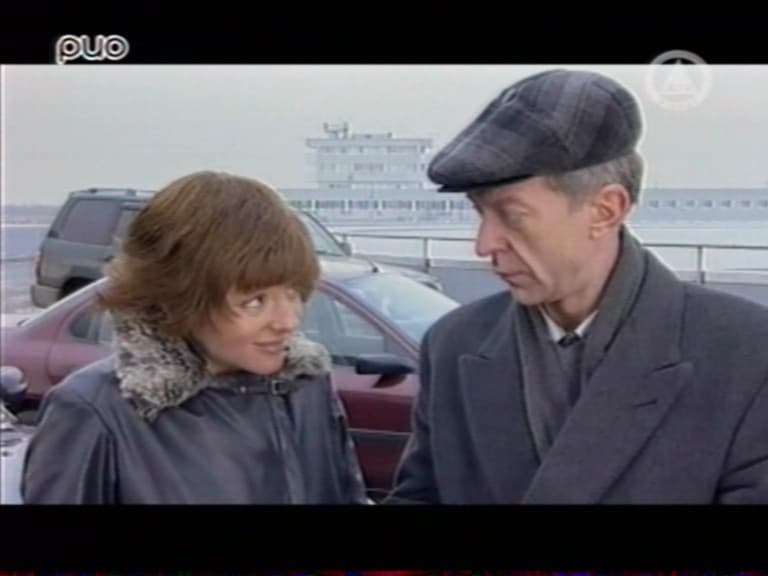

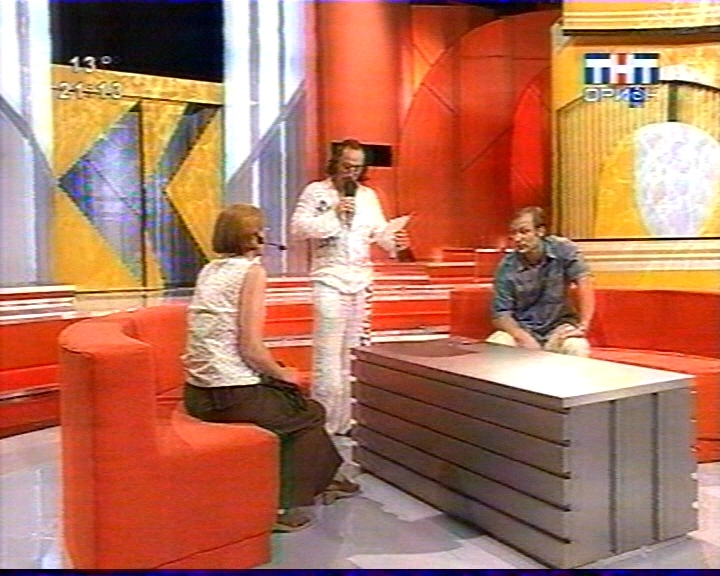

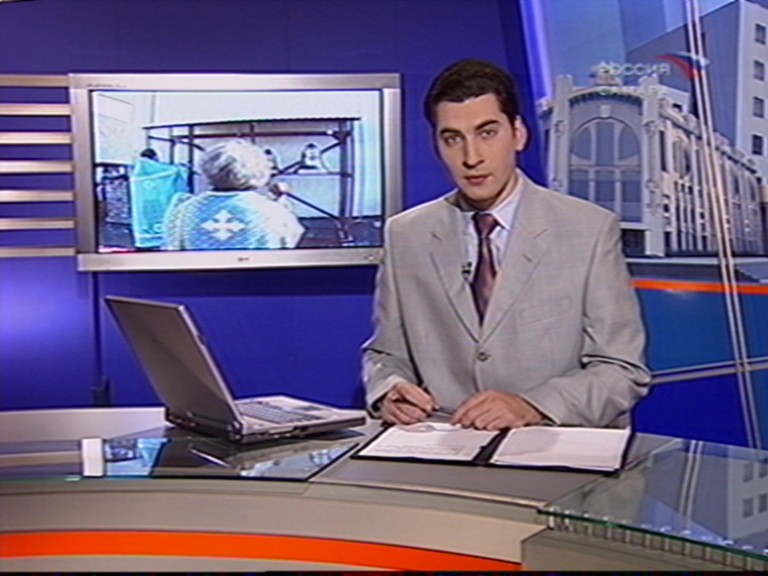

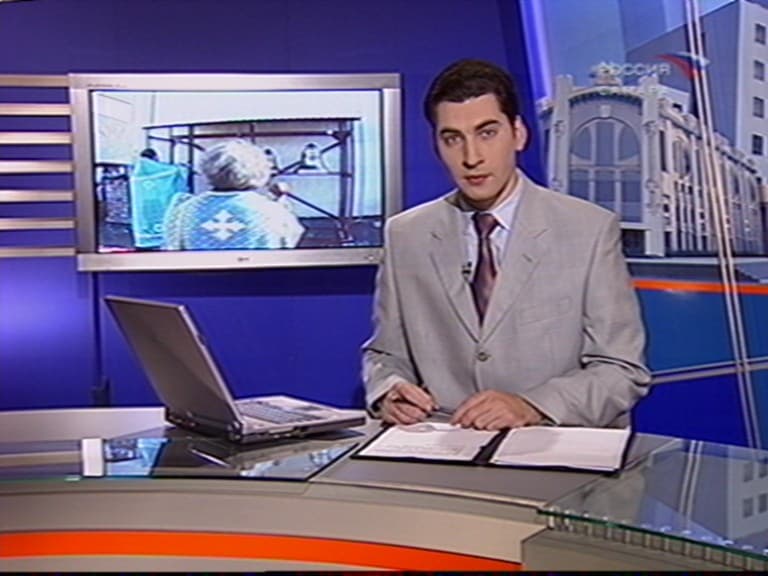

Разницу между аппаратным (слева) и программным (справа) сжатием можно увидеть на скриншотах. В обоих случаях использовались максимальные настройки качества.

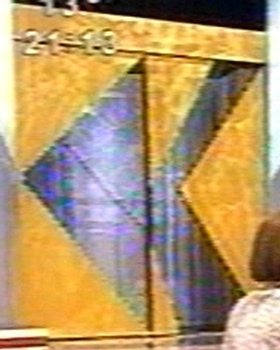

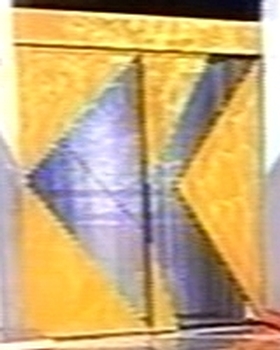

Для тех, кто не любит игры в «Найди 10 отличий», приведем увеличенные фрагменты (аппаратное сжатие слева, программное справа).

Качество звука находится на приличном уровне.

Загрузка процессора при записи в MPEG-2 с максимальными настройками составила 8-10% при работе аппаратного компрессора, при программной записи этот параметр находился в диапазоне 60-80%. Как говорится, без комментариев.

Как известно, чудес не бывает, поэтому файлы, полученные с использованием аппаратного сжатия, имеют больший размер. С другой стороны, в данном случае никто не мешает самостоятельно выбирать соотношение размер/качество/загрузка ЦП.

Замеченной у PlayTV@P7000 полосы справа не обнаружилось. К тому же, отметим небольшой оверскан при просмотре в полноэкранном режиме, избавляющий от «мусора» снизу и сверху изображения.

Качество звука находится на приличном уровне.

Приятной неожиданностью оказалась на редкость стабильная работа. Косвенным подтверждением «удачности» PVR2000 является и отсутствие новых версий драйверов и ПО на сайте производителя.

Дополнительные возможности

Отсутствие функции предварительного многоканального просмотра мы отмечали при каждой встрече с продукцией компании. Возможно, результатом этого стало появление, пожалуй, самой необычной ее реализации.

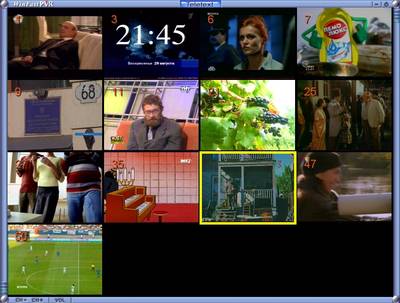

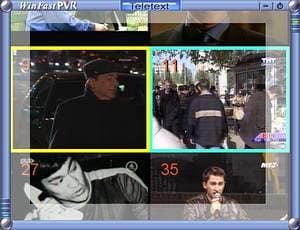

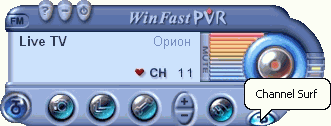

Unlimited Channel Surfing полностью оправдывает свое название. Вместо фиксированного количества ячеек в матрице, отображаются все принимаемые каналы в окне любого заданного размера (!).

При уменьшении размера окна переход осуществляется перемещением курсора.

Крайне остроумно, надо признать.

В связи с этим, становиться интересно, в каком виде может появиться до сих пор отсутствующая галерея захваченных кадров. Впрочем, ее отсутствие в какой-то мере компенсируется поддержкой форматов BMP, JPEG, PNG и TIFF.

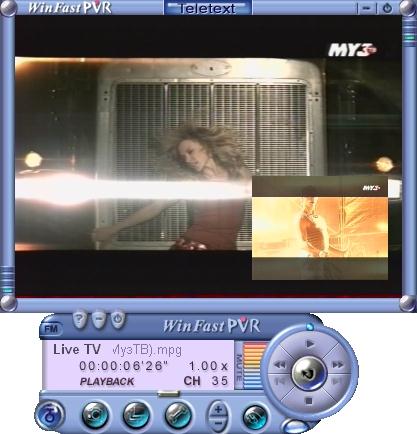

Функция Picture-in-Picture (PiP) при окончании записи запускает воспроизведение файла в окне. При этом происходит трансформация интерфейса.

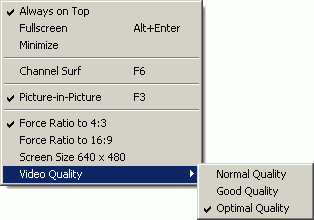

Впрочем, желающие могут ее отключить в меню, вызываемом по правой кнопке мыши. Там же находятся и настройки качества изображения, полностью аналогичные таковым для функции Time-Shifting.

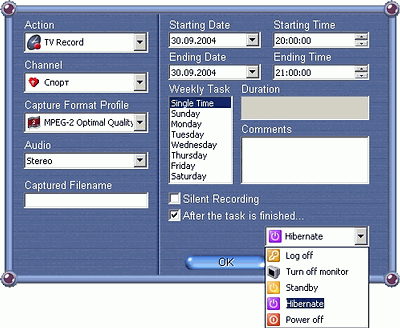

Планировщик имеет возможность отключения компьютера поcле окончания записи.

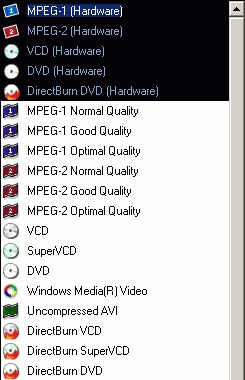

Среди профилей захвата имеется и прямая запись на диск DirectBurn DVD (Hardware). Несколько странным представляется ее доступность только при наличии в системе пишущего DVD-привода (причем, в случае появления такового становится возможна работа с любым устройством, поддерживающим запись на CD).

Работа Time-Shifting нареканий не вызвала.

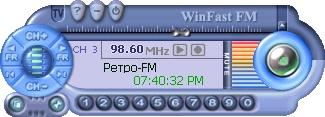

FM-тюнер

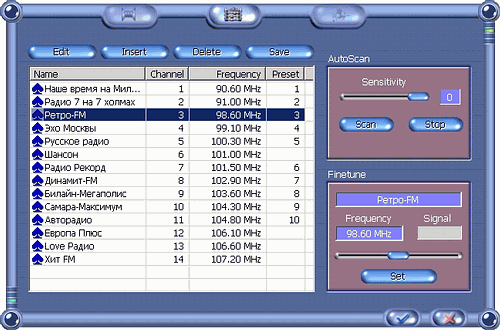

Leadtek пока остается в стороне от унификации TV- и FM-интерфейсов.

При любом значении параметра Sensitivity добиться адекватных результатов не удалось. В выборе между, мягко говоря, неполным списком при Sensitivity=0 и перспективой удаления вручную большого количества лишних станций при остальных значениях победила возможность ручного добавления.

Несколько странным оказалось наличие совершенно нефункционального расширенного диапазона.

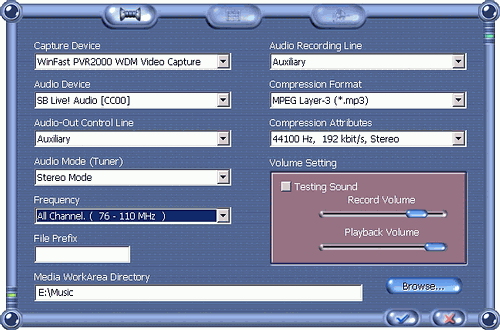

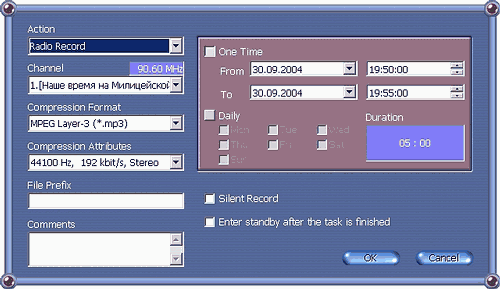

Системное ограничение в 22 КГц 56 Кбит/с при записи в MP3 можно обойти заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec.

Похоже, что программной поддержкой TV- и FM-режимов занимались разные команды, другого объяснения тому, что по завершению запланированного задания в данном случае возможен только переход в режим ожидания.

Качество звука откровенно порадовало (скачать фрагмент 1, фрагмент 2, 470 КБ, 20 секунд, MP3, 192 Кбит/с, 44 КГц).

Особенностью селекторов от Philips является прием FM-станций при помощи TV-антенны, не стал исключением и PVR2000.

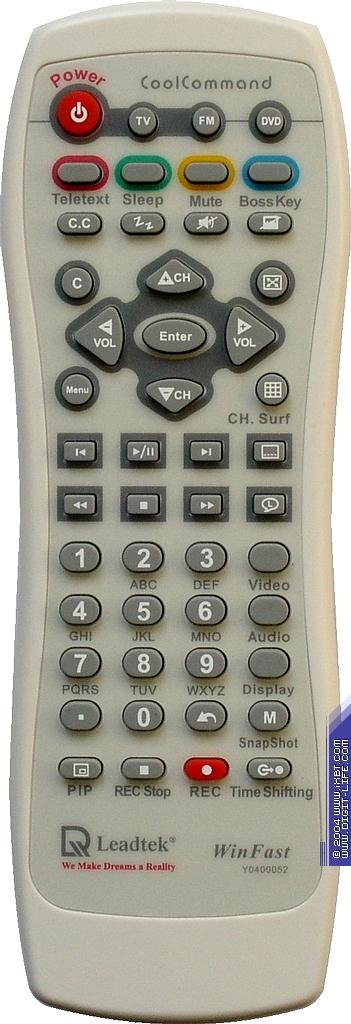

Пульт ДУ

Пульт отличается не только изменением цвета, но и увеличившимся количеством кнопок (49 против 40).

2 батарейки типоразмера ААА входят в комплект. Пульт многофункционален, в связи с чем, нельзя в очередной раз не порадоваться обновлению версии DVD-проигрывателя. Кнопка Power вызывает/закрывает приложения для работы с тюнером. На кнопке Sleep обнаружился «таймер сна» с интервалами 30, 60, 90 и 120 минут.

Выводы

Одновременная реализация полноценной поддержки программных и аппаратных средств записи в сочетании с хорошим качеством изображения и звука достойны награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Не забудем отметить и превосходную комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Отличное качество изображения и звука
  • 10-битный аналогово-цифровой преобразователь
  • Аппаратная поддержка MPEG-1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG-1/2
  • Программная поддержка сторонних кодеков
  • Поддержка декодирования A2/NICAM
  • Поддержка BG/BH/DK/I/L/L'
  • Отсутствие помех и наводок
  • Отсутствие рассинхронизации изображения и звука при работе аппаратного MPEG-компрессора
  • Подключение к дополнительному разъему звуковой карты
  • Шумоподавление
  • Деинтерлейсинг
  • Time-Shifting с использованием аппаратного MPEG-энкодера
  • Возможность захвата непосредственно на CD/DVD
  • Unlimited Channel Surfing
  • Picture-in-Picture (PiP) — воспроизведение записанного файла внутри видеоокна
  • Богатый комплект поставки

Минусы

  • Отсутствие индивидуальной настройки системы цветности для каждого канала
  • Невозможность предварительного просмотра при использовании функции Snapshot
  • Невозможность тонкой настройки параметров записи в MPEG-1/2

Поздравляем Leadtek Research с удачным дебютом на рынке ориентированных на массового потребителя TV-тюнеров с аппаратной поддержкой MPEG-1/2. Редкий случай, когда новый продукт практически лишен сколько-нибудь существенных недостатков. Остается только пожелать скорейшего появления WinFast PVR2000 на наших прилавках.

Средняя текущая цена (количество предложений) Leadtek WinFast PVR2000 в московской рознице: Н/Д(0)



Выражаем благодарность компании
«Leadtek Research Inc.»
за предоставленный на тестирование тюнер
