Внешний TV- и FM-тюнер
Leadtek WinFast Cinema
— сочетание дизайна и функциональности


В кулаке лежит игрушка —
Не бумажка, не ватрушка,
А неведома зверушка.

Детская присказка

Один из двух основных игроков на рынке видеокарт — компания ATI, давно уже имеет в линейке своих продуктов серию All-In-Wonder, то есть видеокарты с установленными TV-тюнерами, пультами ДУ и т. д. А вот NVIDIA — конкуренту в борьбе за наши кошельки, в этом смысле, до сих пор практически нечего предложить взыскательному покупателю. Так, если функции видеовхода доступны достаточно давно и практически у всей линейки видеокарт, то с тюнерами ситуация, не побоимся этого выражения, просто печальная. С момента обзора ASUS V7100 Deluxe Combo на базе NVIDIA GeForce2 MX прошло уже два с половиной года, а производители как-то не поддерживали эту идею.

Будем надеяться, что ситуация изменится, потому что сегодня у нас в качестве подопытного Leadtek WinFast Cinema — «Наше лучшее решение для просмотра ТВ на картах серии WinFast» (вольный перевод надписи на коробке «Your Best TV-viewing Solution for WinFast»).

Фирма Leadtek, уже достаточно хорошо известная своим нестандартным подходом к техническим решениям, предложила оригинальный вариант — внешний ТВ-тюнер, использующий для подключения интерфейс видеозахвата, установленный непосредственно на видеокарте. Просматривается как минимум одна, но очень интересная, особенность такого подхода.

Покупая комбайн от ATI, при последующем апгрейде видеокарты (я думаю, сомнений в том, что он рано или поздно воспоследует, ни у кого нет), пользователь теряет все ставшие ему уже привычными дополнительные возможности. Установив однажды внешний тюнер, аналогичный рассматриваемому, об этой проблеме можно забыть, не забывая при этом, конечно, иметь ввиду привязанность его к видеокартам определенного производителя. Учитывался ли этот момент маркетологами и инженерами Leadtek — сказать не могу.

Нас же больше интересует, стоит ли герой нашего обзора потраченных на него денег, так что не будем дальше вдаваться в философские рассуждения, а приступим к осмотру и ощупыванию.

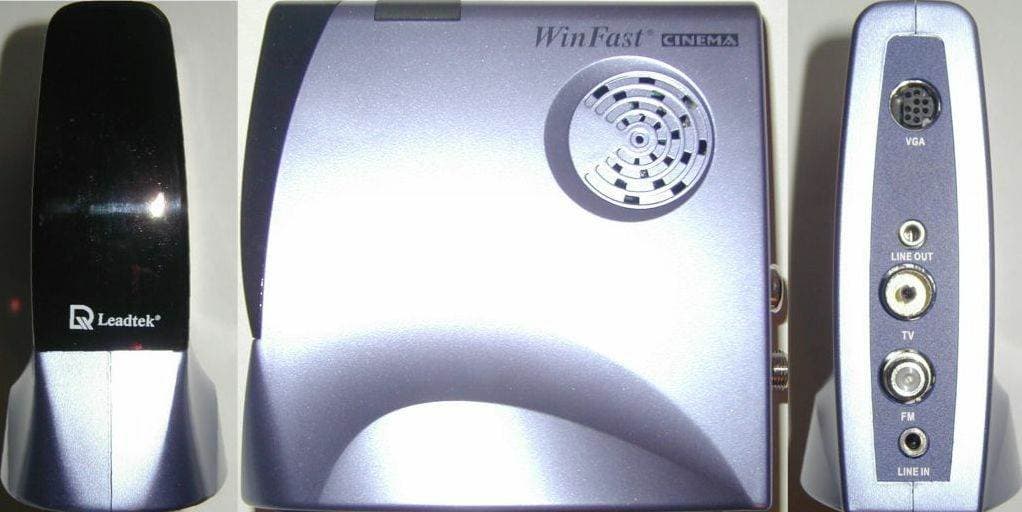

Первое, что я сделал, достав из красочной коробки само устройство, это попросил угадать его предназначение нескольких знакомых, скажем так, не совсем далеких от компьютерных дел. Результат был предсказуем — угадавших не оказалось.

В самом деле, дизайн этого внешнего тюнера для работы в видеокартами серии MyVIVO, весьма необычен и вызывает в памяти то ли старый фильм «Робот-полицейский», то ли сериал «Звездные Войны». Во всяком случае, равнодушно отнестись к этому серовато-голубому серебристому чуду очень трудно.

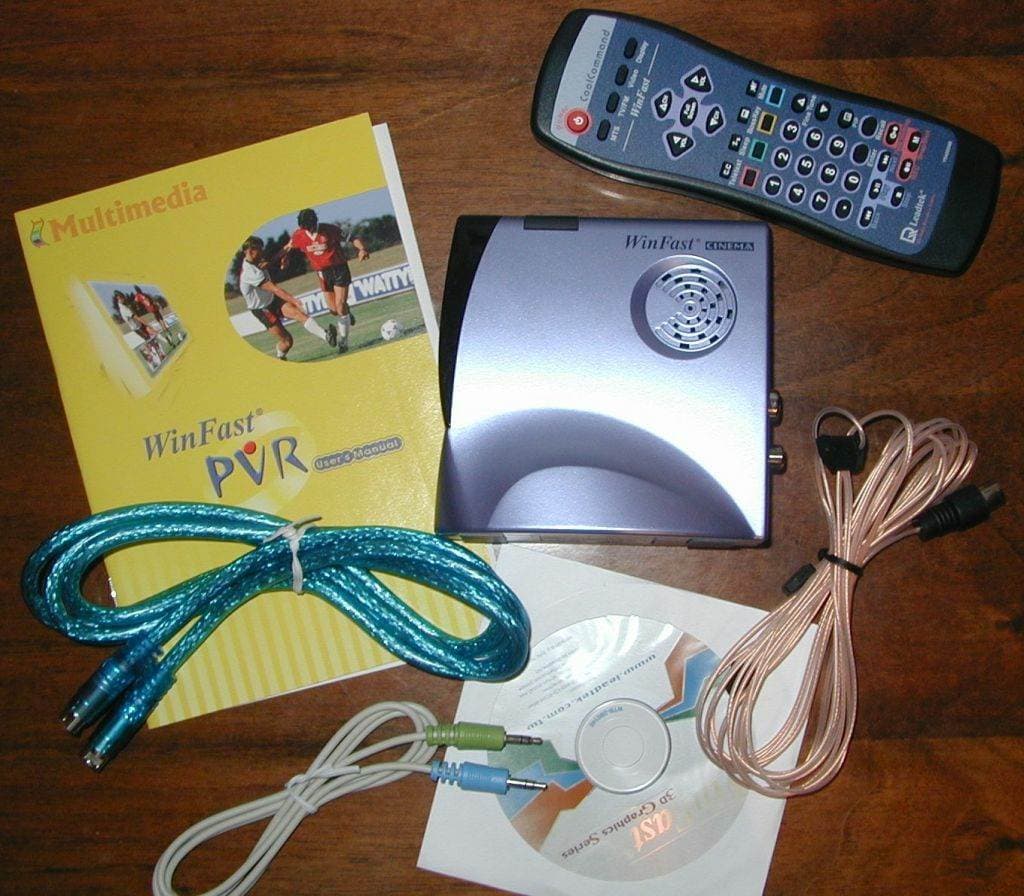

Комплект поставки

В небольшой, ярко раскрашенной, коробке уместились

  • Сам тюнер
  • Пульт ДУ
  • Кабель 9-pin оригинального бирюзового цвета для подключения к входу видеокарты
  • Кабель для подключения к линейному входу звуковой карты (совершенно обычный mini-jack)
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Подробное руководство пользователя, к сожалению, только на английском языке

Спецификации

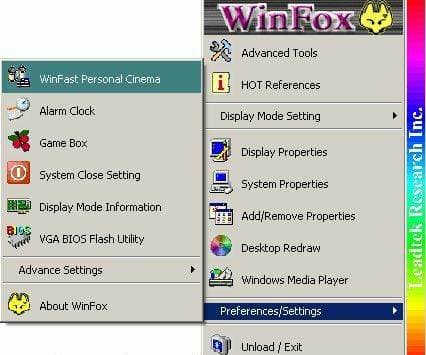

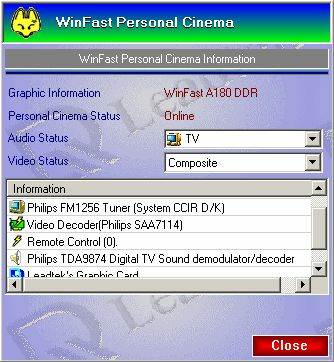

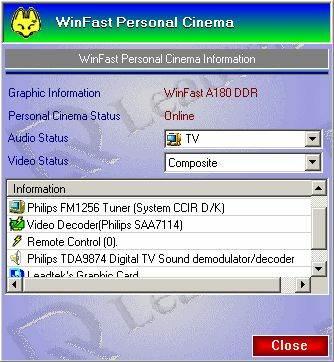

Если верить утилите WinFox (нельзя не отметить известное благородство разработчиков, позволяющих без проблем использовать ее с любыми референсными драйверами),



тюнер оборудован радиоблоком Philips FM 1256, звук обрабатывается схемой Philips TDA 9874, а видеодекодирование осуществляется, как нетрудно догадаться, чипом Philips 7114, отвечающим за VIVO на карте.

Согласно спецификациям, заявленным на коробке, в руководстве и на сайте производителя, мы получаем

  • Стандарт PAL и SECAM для нашей модели
  • Прием 181 телевизионного канала
  • Стерео FM-тюнер с диапазоном 76 МГц ~ 108 МГц (на сайте почему-то этот диапазон указан с примечанием for Japan only, видимо, в силу географической близости)
  • Форматы вывода RGB32/RGB24/RGB15/YUY2
  • Полнофункциональный пульт ДУ
  • Функция PIP («картинка-в-картинке»)
  • Модный режим Time-Shifting, позволяющий записывать в фоновом режиме (если бы в руководстве любезно не объяснили, что основное предназначение данной функции — сходить за попкорном и не пропустить любимую программу, ни за что бы не догадался, зачем он нужен)
  • Поддержка форматов сжатия MPEG1, MPEG2 и MPEG4 (кодек для MPEG4 предлагается скачать отдельно, что, в общем, логично, учитывая скорость их обновления)
  • Поддержка деинтерлейсинга (вот это меня порадовало, об «эффекте расчески» см «Тестирование TV(FM) тюнеров»)
  • Программируемая запись (функция Shedule)

А также много теплых слов в адрес удобства и «красивости» интерфейса

Конфигурация тестового компьютера

  • Процессор Athlon 2000XP
  • Материнская плата Gigabyte 7VAX (чипсет КТ400)
  • 512 МБ PC3200 от Samsung
  • Видеокарта Leadtek WinFast A180 MyVIVO (МХ440 8х)
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • Жесткий диск IBM DTLA 305020
  • Операционные системы Windows XP Professional и Windows 98 SE

Подключение

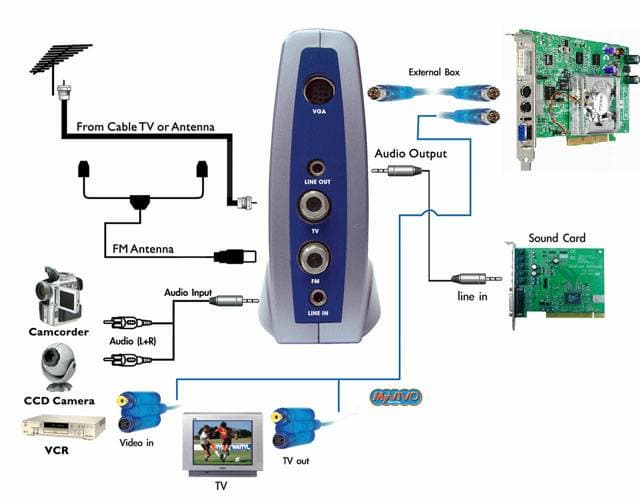

Типовая схема подключения

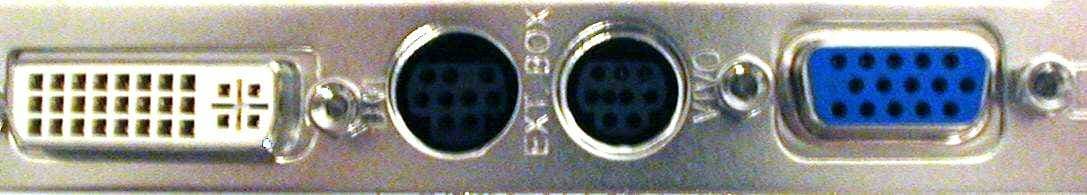

Причем подключить в обычный разъем Video-In на карте другого производителя не получится, так как разъем для подключения (надпись EXT. BOX) чуть больше стандартного.

В процессе подключения всплыл мелкий, но досадный недостаток — соединительный кабель сидит в гнезде недостаточно плотно и норовит потерять контакт при первой же возможности. Это же касается и гнезда ТВ-антенны, разъем которой при плотном контакте вынимается вместе с антенным кабелем. Право, стыдно же должно быть, господа производители!

Да и вообще, если подключен еще и TV-out, задняя стенка системного блока представляет собой совершенно душераздирающее сплетение коммуникаций.

Настройка

Перед установкой программы WinFastPVR инструкция просит установить WDM-драйвера для видеозахвата. Поставляемые с картой драйверы 1.19 выпущены достаточно давно и в то время не отличались полным отсутствием проблем, поэтому сразу была установлена последняя версия 1.23 с сайта www.leadtek.com.tw (она также доступна на сайте www.nvidia.com ).

После установки в трее появляется значок WinFastWizard

позволяющий быстро переключаться между WinFastPVR для работы с ТВ-тюнером и WinFastFM для работы в FM-режиме, соответственно.

Здесь я столкнулся с неприятной особенностью работы утилиты WinFastWizard — после выхода из спящего режима (Hibernate), программа закрывается с системной ошибкой, так что, любители этого, надо сказать, удобного режима — не говорите, что вас не предупредили.

Программа WinFastPVR уже рассматривалась в обзоре тюнера Leadtek WinFastTV 2000 XP.

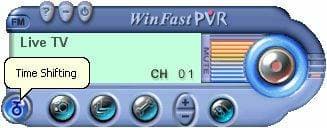

Единственным заметным изменением в интерфейсе стала кнопка Time Shifting на передней панели, в остальном же изменений, практически, не произошло.

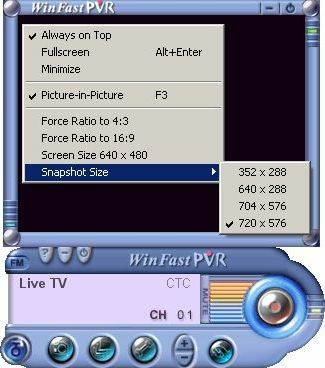

Из настроек, вызываемых по правой кнопке мыши, исчез параметр VideoQuality, так что окно оверлея теперь поддается плавному масштабированию с возвращением почему-то только к размеру 640×480. В этом же меню присутствуют настройка соотношения сторон 4:3 или 16:9, настройка разрешения захваченных кадров (функция Snapshot) и отключение/включение функции «Картинка-в-картинке».

Функция Snapshot «поумнела» и кроме сохранения файлов с разным разрешением научилась делать это в формате *.jpg.

При первом запуске программа не выдает параметры настройки, как многие аналогичные, окно сканирования приходится открывать самостоятельно. Вот тут-то и начинаются сюрпризы.

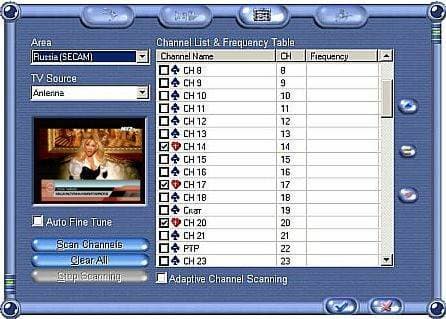

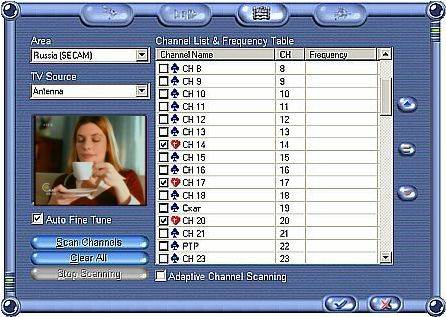

Выбрав в настройках напрашивающиеся Russia (SECAM) и Antenna,

практически моментально получаем аж целых два (!) эфирных канала. Поставив галочку на опции Auto Fine Tuning

и запустив повторное сканирование, получаем 5 минут поиска и все каналы кроме… РТР. Ситуация становится интересной. Исправляет же ее отключение Auto Fine Tuning и включение загадочной настройки Adaptive Channel Scanning,

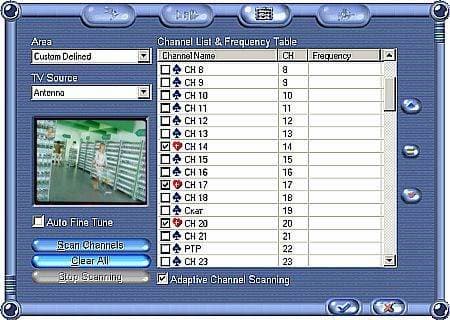

после чего появляются все каналы. Секрет функции Adaptive Channel Scanning проясняется сразу, обратите внимание на изменение надписи в окне Area с Russia (SECAM) на Custom Defined, то есть сканирование всего диапазона, причем если выбрать Custom Defined сразу (последняя надпись в столбце стран) — результат будет тот же. Что послужило причиной такого казуса, неверные представления инженеров Leadtek-а о нашей сети или же неверные представления наших телевизионщиков о вещательной сетке — сказать трудно.

Тут же дал о себе знать очередной сюрпризец — при выключенном тюнере в Windows XP в звуковом тракте появился неприятный хрип, правда, побежденный выключением Line-In в настройках Creative Surround Mixer-a. Примечательно, что под Windows 98 SE эта неприятность себя так и не проявила.

Качество

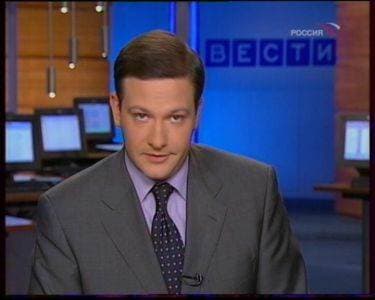

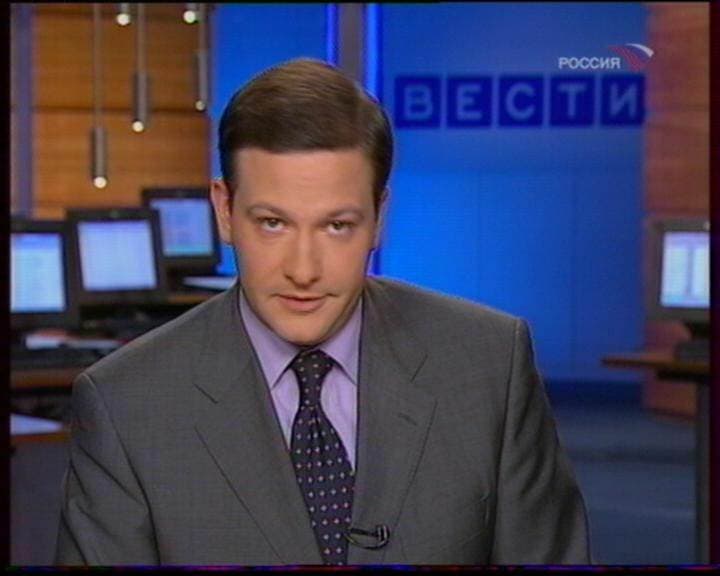

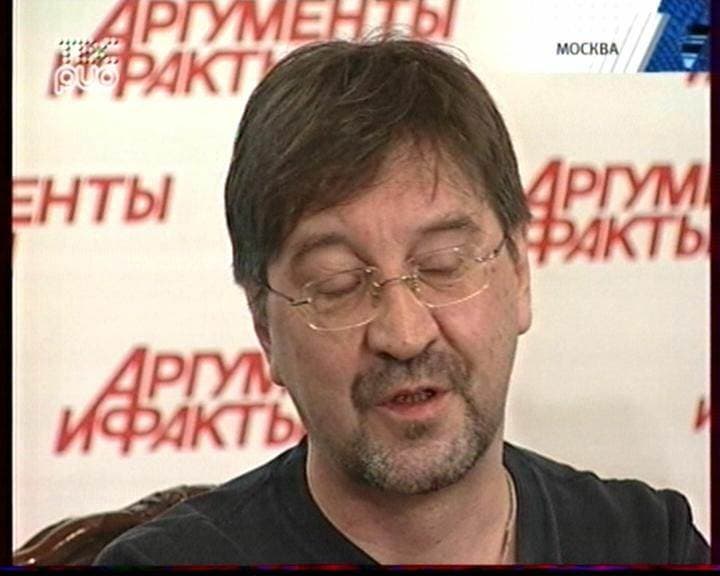

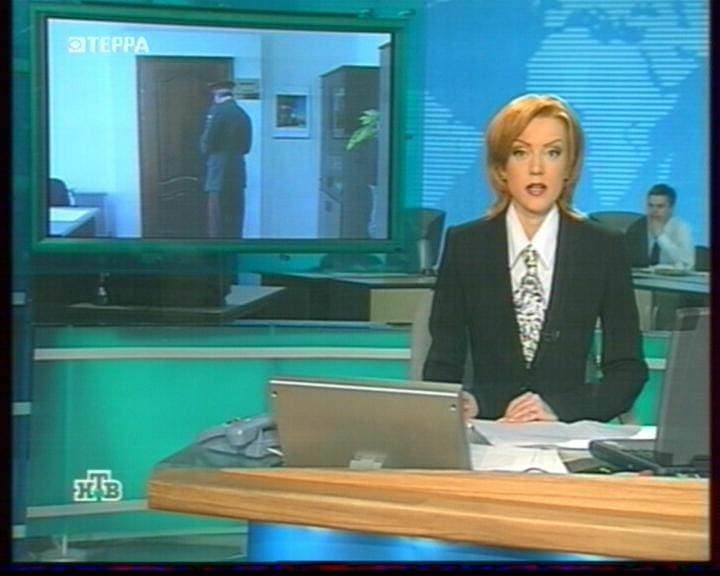

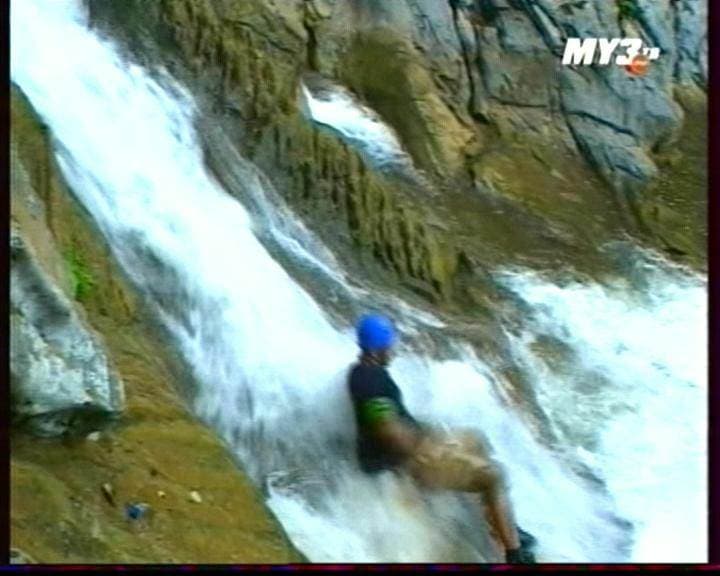

Качество приема и выводимого изображения можно оценить как весьма неплохое

По крайней мере, телевизор Thomson 2177 с приемом одного из каналов справляется немного хуже.

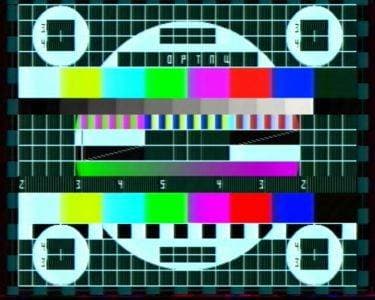

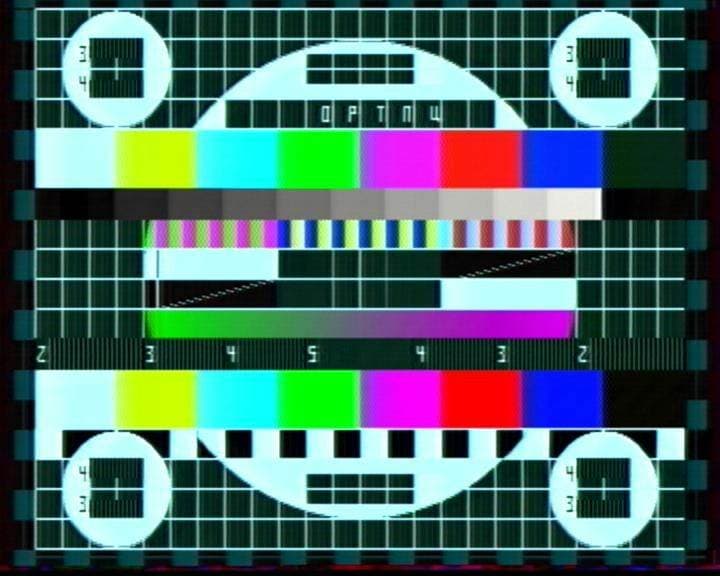

Видимо, Philips 7114 виновен в большем размере принимаемого изображения, в чем можно убедиться на примере настроечной таблицы.

И особенно радует реально работающий деинтерлейсинг, пресловутую «расческу» заметить так и не удалось, за что Leadtek-у — отдельное большое человеческое спасибо!

Дополнительные возможности

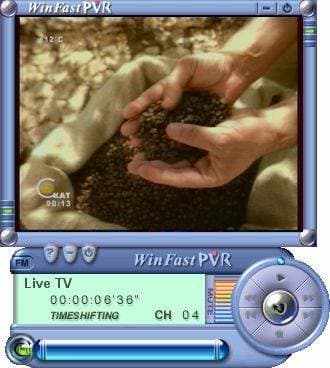

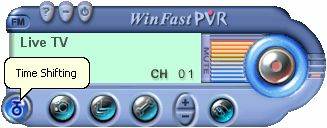

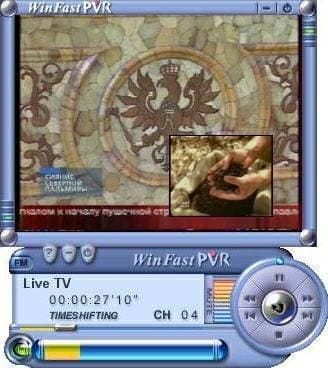

О функции Time Shifting, о которой говорилось выше, можно сказать только то, что она работает, причем показ записанного изображения идет как раз с использованием режима «Картинка-в-картинке».



Окна можно менять местами двойным щелчком на них или соответствующей опцией «правокнопочного» меню, звуковое сопровождение при этом идет, разумеется, для активного окна. При этом имеется интересная возможность вытащить внутреннее окно на рабочий стол и произвольно менять его размеры. Аналогично PIP работает и при воспроизведении захваченных файлов.

Семейство МХ440 имеет поддержку мультимониторности (технология nView) и, прекрасно понимая, что вряд ли кто-то будет озадачиваться подобным, я все же попробовал вывести окно WinFastPVR в режиме расширенного десктопа. И вот тут был получен очень интересный результат — окно перетаскивалось, но вместо изображения на нем появлялась надпись «Due to limitations of your computer's display device, this video can only play back on one of your monitors. Please move the video window completely onto that monitor». Причина этого так и осталась загадкой, можно лишь предположить, что оверлей в WinFastPVR используется каким-то совершенно особым образом.

Захват

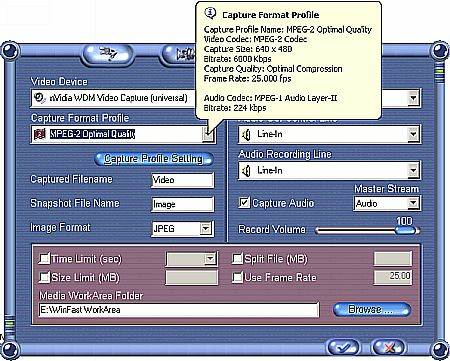

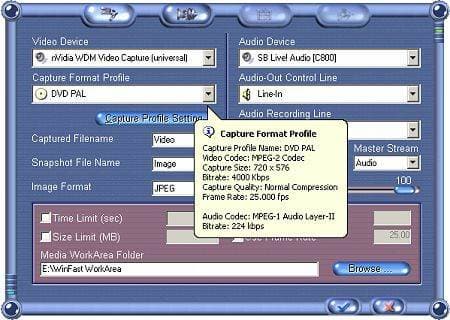

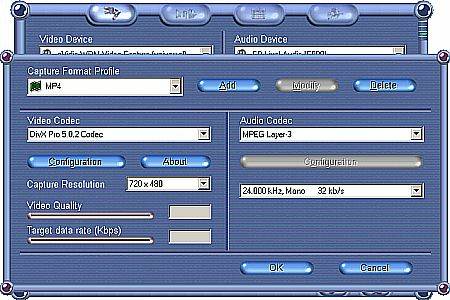

Раздел меню Capture Settings предоставляет как выбор готовых профилей для сохранения захваченного материала,

так и создание своих настроек.

Здесь проявился еще один сюрприз — со всеми профилями MPEG1 и MPEG2 максимальное разрешение составляет почему-то 640×480, несмотря на выбор больших в настройках. Несмотря на это, 720×480 и 720×576 удалось получить при использовании профилей DVD PAL и DVD NTSC,

а также при кодировании в MPEG4 кодеком DivX 5.02, причем количество пропущенных кадров было, на удивление, небольшим. Загрузка CPU при этих настройках держалась в диапазоне 50%, что владельцев слабых компьютеров, задумывающихся о покупке Leadtek WinFast Cinema, должно навести на размышления об одновременном апгрейде процессора.

Дополнительные возможности захвата

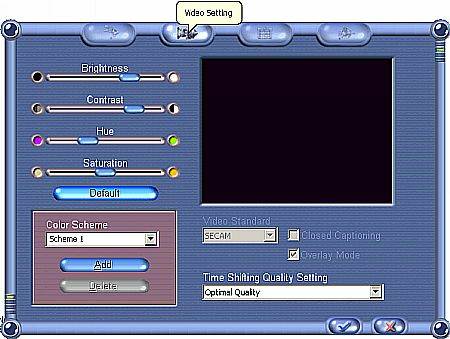

К таковым отнесем настройки цветности с возможностью сохранения их в пресетах

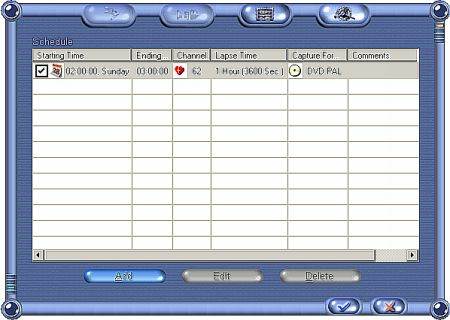

и функцию Shedule, о которой уже говорилось.

Особенно хочется отметить, действительно, очень простой и удобный интерфейс с возможностью перехода в режим Standby по окончанию записи.

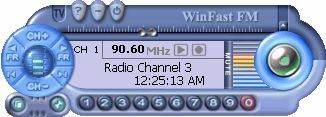

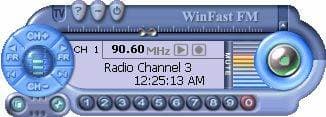

Работа в режиме FM-тюнера

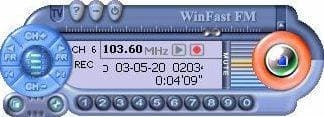

Переключение в режим радиоприемника возможно как кнопкой FM на панели управления WinFastPVR (очередная шалость — при этом на FM-тюнере почему-то включается режим Mute), так и с помощью уже упоминавшегося WinFast Wizard-а, который такой вредности не проявляет. Нет такой загадочной особенности и при переключении с пульта ДУ, о котором чуть ниже.

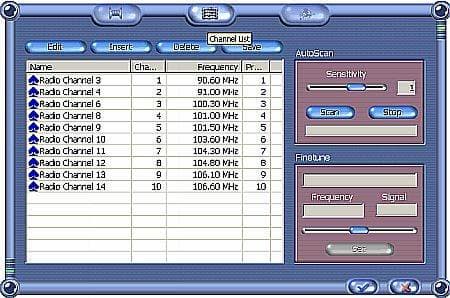

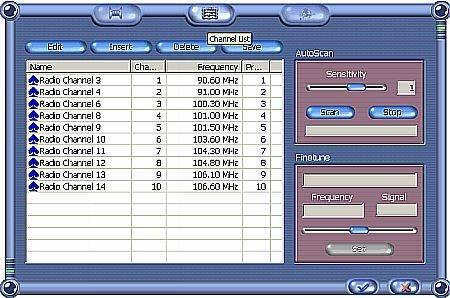

Сканирование каналов с параметром Sensivity, равным 1, прошло на «отлично», эфирного «мусора» попалось на удивление мало, считая телеканал ОРТ, при этом с уверенным приемом нашлись все 10 радиостанций нашего FM-диапазона.

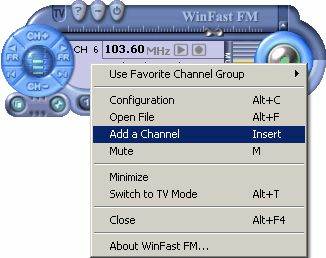

Для хорошо знающих частоты своих станций, предусмотрен их прямой ввод.

Функция записи

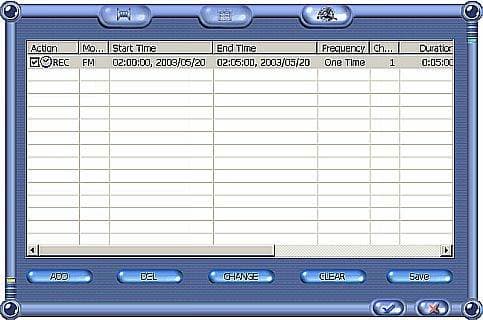

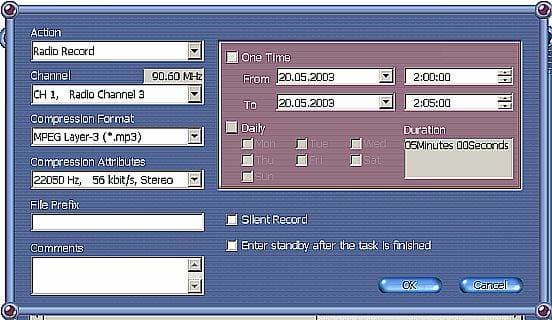

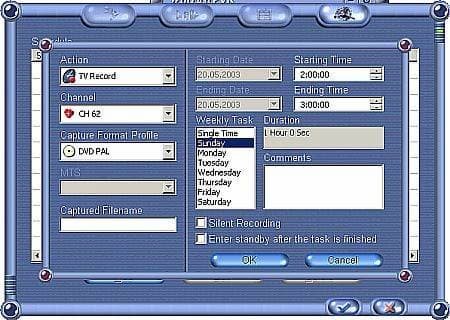

и планировщик Shedule



аналогичны применяемым в режиме ТВ-тюнера.

Заметим только, что максимальные параметры качества различаются в зависимости от формата сжатия:

  • *.wav — 44100 Гц, 16 бит, 1411 Кбит/с
  • *.wma — 128 Кбит/, 44100 Гц
  • *.mp3 — 22050 Гц, 56 Кбит/с

Пульт ДУ

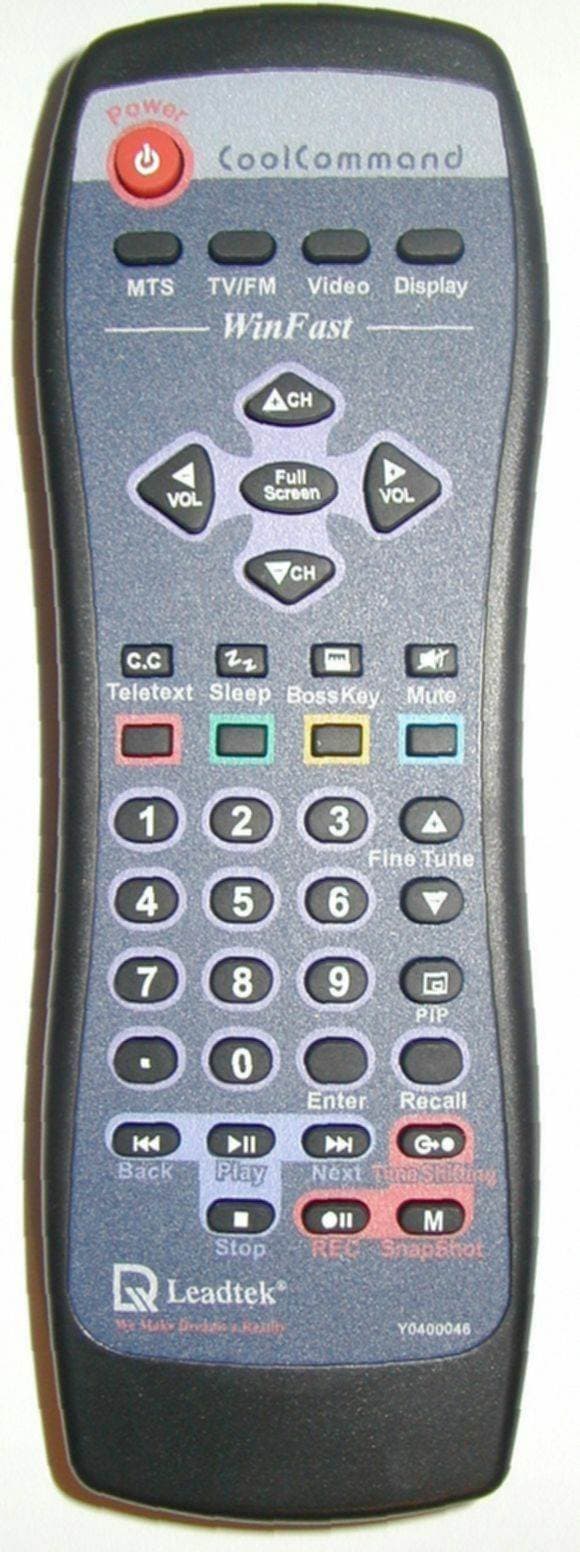

Пульт (Примечание редактора: автор называет сей инструмент «лентяйкой» и уже очень привязался к нему) работает от 2 батареек ААА, эргономичен и содержит все основные функции управления этой адской машиной. Присутствуют даже кнопки записи Rec, функции Time Shifting и Snapshot. Интересно, что кнопки Fine Tune на пульте вполне функциональны, в отличие от аналога в меню настройки. Присутствует также таймер отключения с шагом 30 минут в диапазоне от 30 же минут до двух часов. Радиус действия обычен для ИК-пультов, естественно, если не загораживать приемный сенсор на панели тюнера.

Очередным курьезом оказалась кнопка Teletext с грозной надписью в мануале, что данная функция пока недоступна. Интересно, это исправят новым программным обеспечением или выходом новой модели?

Еще одной особенностью оказалась регулировка громкости в пределах, установленных системным уровнем, причем и без применения пульта ДУ, что лично мне видится скорее преимуществом, чем недостатком.

Выводы

Скажу честно, мне Leadtek WinFast Cinema понравился. Leadtek еще раз доказала способность своих специалистов к нестандартному подходу даже при решении достаточно тривиальных задач.

Плюсы

  • Чувствительный TV и FM-тюнер с хорошим качеством изображения
  • Неплохо реализованная поддержка форматов сжатия MPEG1, MPEG2 и MPEG4
  • Деинтерлейсинг
  • Достаточно удобное программное обеспечение
  • Функции Time Shifting и PIP
  • Удобный пульт ДУ
  • Просто красивая вещь

Минусы

  • Не очень хорошее крепление соединительных кабелей, неплохо бы сделать или меньшие зазоры, или какие-нибудь фиксаторы на разъемах
  • «Привязанность» к видеокартам от Leadtek
  • Шум в линейном входе, требующий его отключения, хотя, возможно, что на других конфигурациях это не проявится
  • Отказ работать с TV-out

Все обнаруженные недостатки принадлежат к разряду досадных мелочей, причем какая-то часть из них у многих пользователей может и вовсе оказаться незамеченной.
