Не успели еще появиться в широкой продаже карты на базе GeForce FX 5200/5600 Personal Cinema, рассмотренные нами на примере MSI-8918, как компания Leadtek выпустила еще одно воплощение видеокарты с мультимедийными возможностями — Leadtek WinFast A180 TDH Cinema. Особую пикантность этому детищу селекционеров-мичуринцев из Leadtek и NVIDIA придает, пожалуй, впервые установленный на видеокарте FM-тюнер (All-In-Wonder нового поколения от ATI были анонсированы позже), находящийся в тесном соседстве с видеочипом GeForce 4MX 440-8х, возможности которого в части 3D-графики на настоящий момент я комментировать не буду.
Комплект поставки
В коробке, выполненной в лучших традициях Leadtek
![](images/leadtek-a180-cinema/box.jpg)

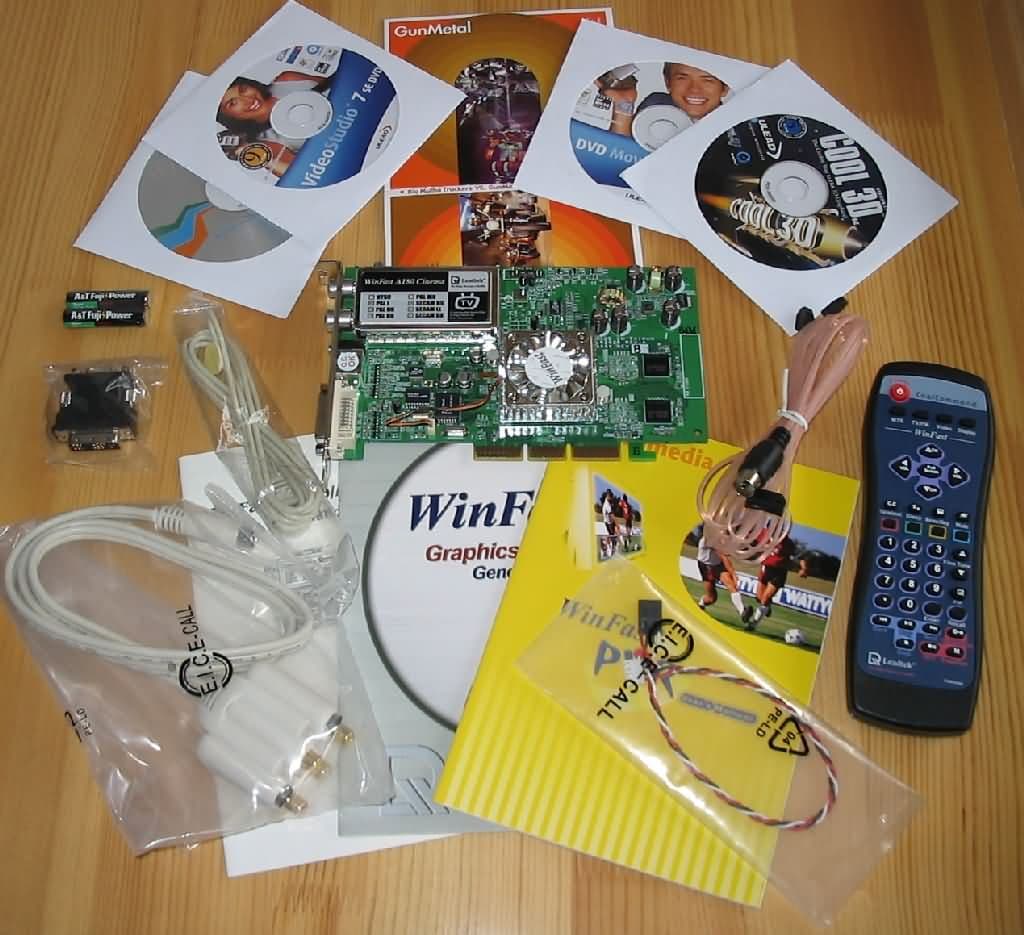

в нескольких отделениях размещаются
- Сама карта
- Пульт ДУ
- Выносной ИК-датчик пульта ДУ
- Переходник для коммутации карты с другими устройствами
- Переходник с DVI на D-Sub для подключения аналогового монитора
- Кабель для подключения к разъему AUX звуковой карты
- FM-антенна
- Руководство непосредственно по установке тюнера
- Руководство по использованию прилагаемого ПО
- 4 CD с драйверами и программным обеспечением
- 2 CD с играми Gun Metal и Big Mutha Truckers
Сделаем вид, что не заметили весьма жадную до ресурсов игру Gun Metal комплекте с GeForce 4MX 440-8х, которую никак нельзя назвать монстром игрового 3D.
За исключением игр комплект ПО полностью аналогичен описанному в обзоре Leadtek WinFast TV 2000 Expert.
Конструкция и спецификации

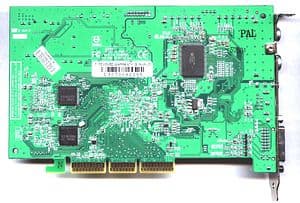

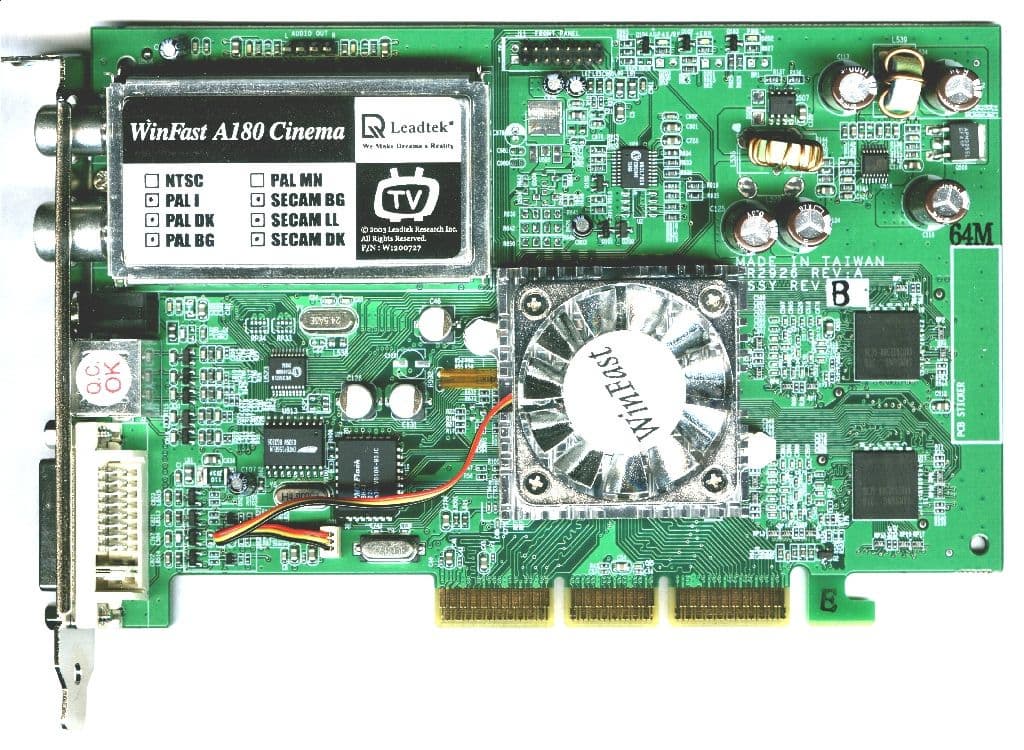

Leadtek WinFast A180 TDH Cinema | |
---|---|
![]() | ![]() |

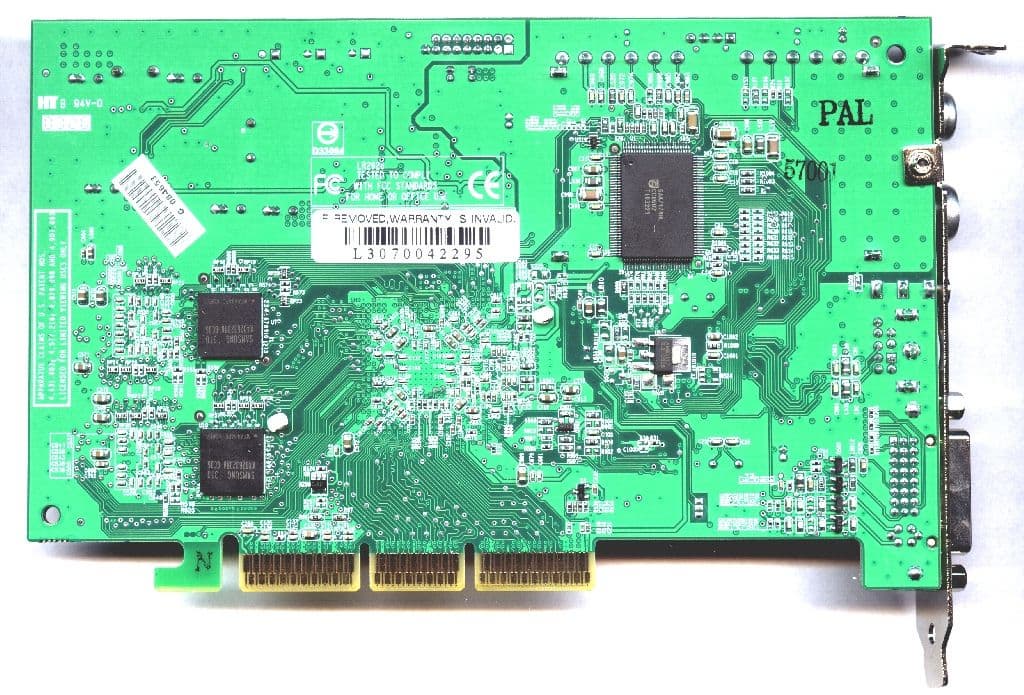

Дизайн карты не претерпел существенных изменений, поэтому желающие могут посмотреть соответствующий материал по Leadtek WinFast A180, кроме мультимедийных возможностей, A180 TDH Cinema от описываемой там карты отличается только наличием аппаратного мониторинга.

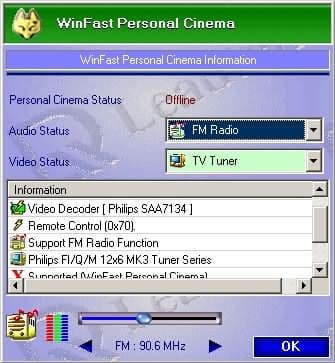

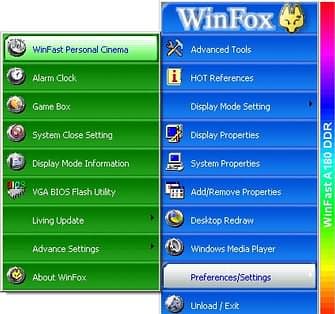

Согласно показаниям утилиты WinFox II
![](images/leadtek-a180-cinema/winfox-1.jpg)
![](images/leadtek-a180-cinema/winfox-2.jpg)

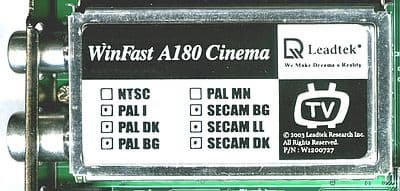

на карте установлен блок TV- и FM- тюнера Philips серии 12x6, неплохо зарекомендовавшей себя в ECS EZ-TV и Compro VideoMate TV Gold Plus.
![](images/leadtek-a180-cinema/tuner.jpg)

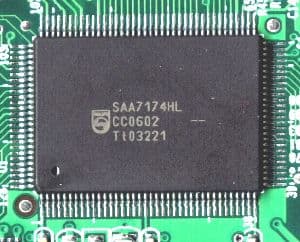

А вот почему эта утилита пытается убедить нас в том, что за аналогово-цифровое преобразование отвечает не установленный на карте 9-битный АЦП Philips 7174HL
![](images/leadtek-a180-cinema/7174.jpg)
а его старший (по времени выхода) брат Philips 7134HL — так и осталось для меня загадкой.

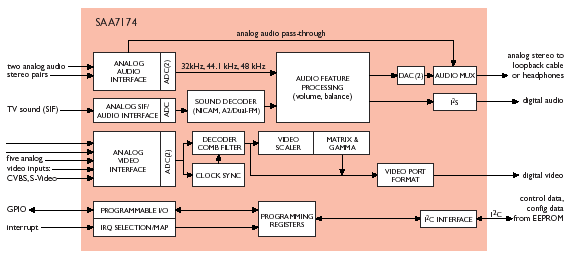

Хотя, по сути своей, Philips 7174HL являет собой эволюционным развитие успешного Philips 7134HL. Заслуживающими внимания изменениями являются лишь поддержка цифрового телевидения и возможность передачи звука по PCI-шине. В нашем случае, по понятным причинам, эти новшества абсолютно невостребованы.
![](images/leadtek-a180-cinema/7174-scheme.png)
Спецификации и возможности ПО знакомы нам по Leadtek WinFast Cinema и Leadtek WinFast TV 2000 Expert
Конфигурация тестового компьютера
- Процессор Athlon 2800XP (Barton)
- Материнская плата Gigabyte 7VAX (чипсет КТ400)
- Видеокарта Inno3D GeForce FX 5900
- Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
- Звуковая карта Creative Sound Blaster Live! 5.1
- Жесткий диск IBM DTLA 305020
- Операционные системы Windows XP Professional (SP1) ENG и Windows XP Professional (SP1) RUS
Подключение
Карта, подобно своим аналогам от ATI, имеет только разъем DVI-I, поэтому аналоговый монитор подключается при помощи соответствующего переходника.
![](images/leadtek-a180-cinema/io.jpg)

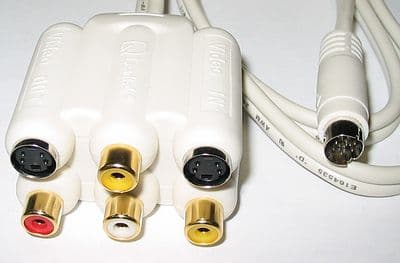

Для подключения внешних источников аудио- и видеосигнала используется характерный для продукции Leadtek один разъем MiniDIN 9-pin, к которому подключается переходник с S-Video и RCA-разъемами.
![](images/leadtek-a180-cinema/av.jpg)

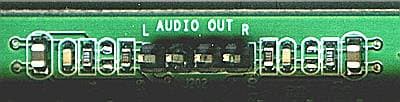

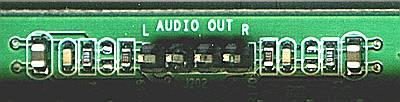

А вот подключение только к дополнительному входу звуковой карты, похоже, становится для Leadtek традицией, рядом с блоком тюнера находится соответствующий разъем
![](images/leadtek-a180-cinema/audio-out.jpg)

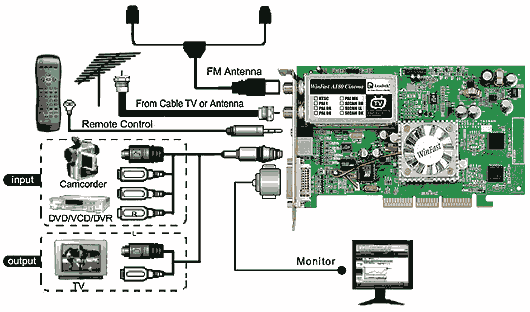

В итоге, схема подключения выглядит так:
![](images/leadtek-a180-cinema/connect.png)
Настройка

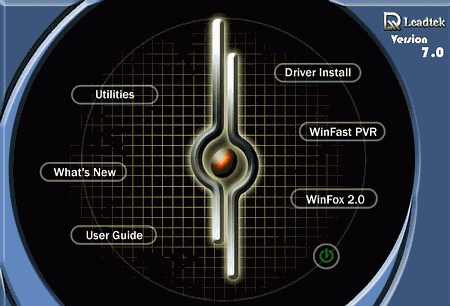

Иногда мне кажется, что над дизайном меню установки в Leadtek работает, как минимум, целый отдел.
![](images/leadtek-a180-cinema/setup-1.png)

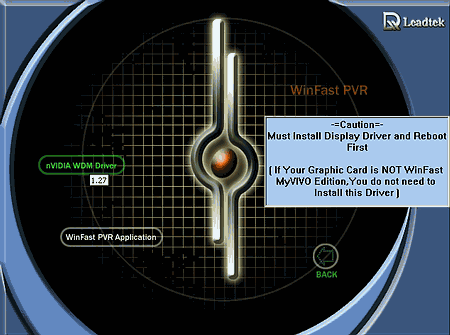

Если это так, то неплохо бы выделить в этом отделе подразделение, отвечающее за логику организации меню, потому что пункт, ответственный за установку WDM-драйвера видеозахвата находится не в разделе Driver Install, как можно было бы подумать, а вовсе даже в разделе WinFast PVR.
![](images/leadtek-a180-cinema/setup-2.png)

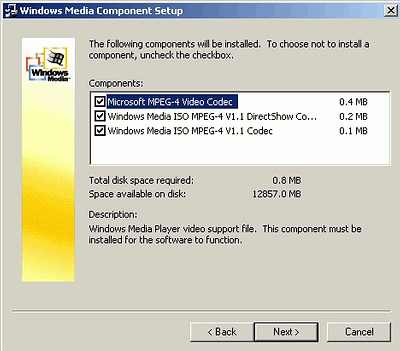

Разумеется, поддержка MPEG4 на своем месте, поэтому кодеки от Microsoft предлагаются к установке.
![](images/leadtek-a180-cinema/codecs.png)
После установки получаем следующие устройства
![](images/leadtek-a180-cinema/devices.png)
и привычную иконку WinFast Wizard для быстрого доступа ко всем программам в трее.
![](images/leadtek-a180-cinema/icon.png)

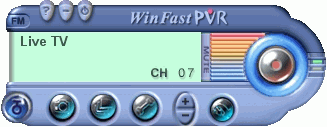

Работу программ WinFast PVR и WinFast FM мы уже рассматривали в указанных выше материалах.
![](images/leadtek-a180-cinema/winfast-pvr.png)

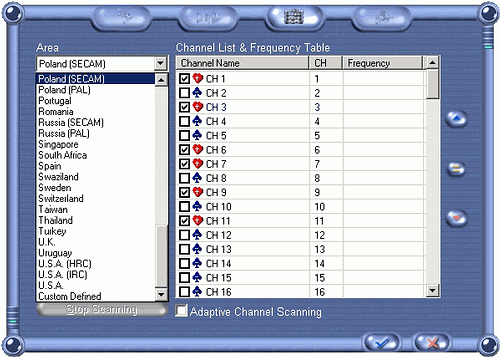

При поиске каналов в WinFast PVR в случае выбора Russia (SECAM) повторяется описанная в обзоре Leadtek WinFast TV 2000 Expert ситуация с номерами каналов +1 относительно нашей сетки, то есть 2 вместо 1, 4 вместо 3 и т. д. Решается она описанным там же выбором POLAND (SECAM), после чего все приходит в норму.
![](images/leadtek-a180-cinema/tv-channels-1.png)
Чувствительность хорошая, тюнер находит все имеющиеся каналы.
В процессе тестирования обнаружилась неприятная особенность. При повторном запуске WinFast PVR звук телепередачи сменяется однородным шумом.
Лечится это сменой стандарта на POLAND (SECAM) и обратно, но все работает нормально, как можно догадаться, только до следующего запуска программы.
Надеемся, что это будет исправлено обновлением WinFast PVR, хотя последняя доступная на данный момент на сайте версия работала так же.
Качество

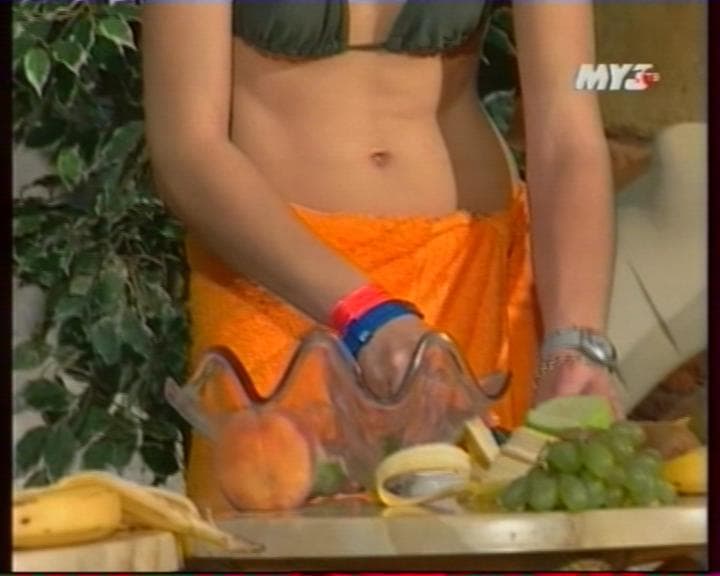

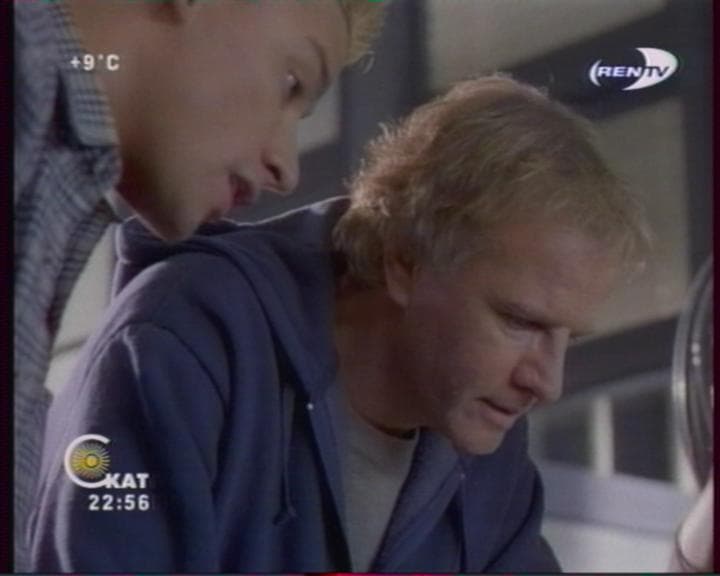

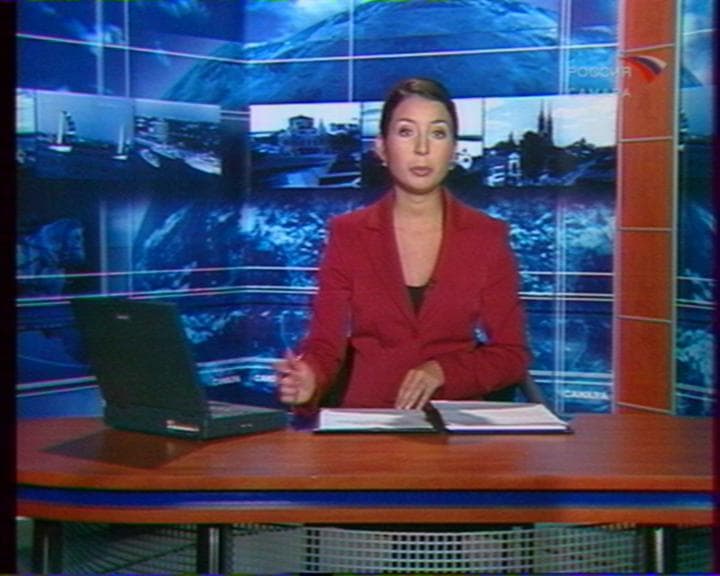

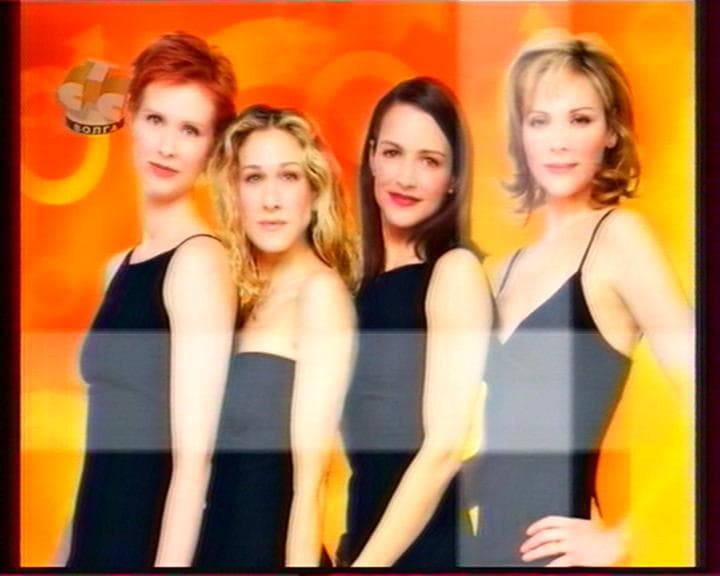

Тут все вполне предсказуемо, SECAM и Philips в сумме дают неплохой результат.
![]() | ![]() |
![]() | ![]() |
Обратите внимание на настройки яркости и цветности по умолчанию.
![](images/leadtek-a180-cinema/settings-color.png)
А вот экранировка, увы, находится не на столь высоком уровне, наводки иногда заметны.

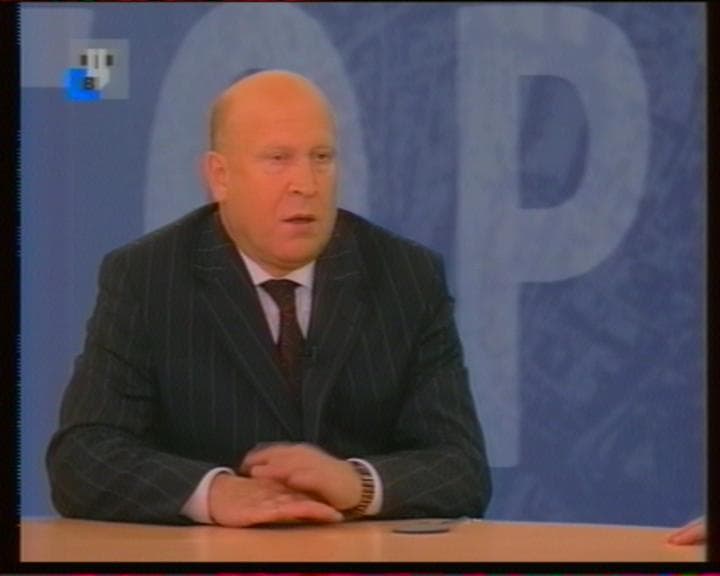

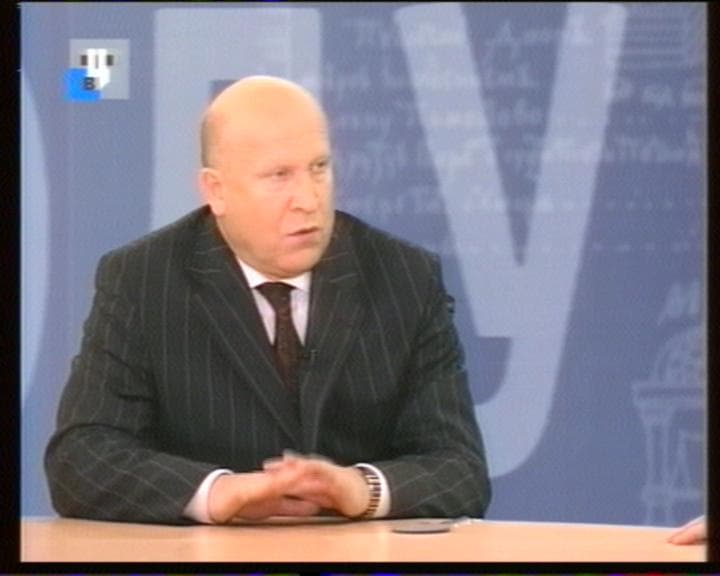

Из неприятных моментов можно отметить наблюдающееся временами постепенное увеличение уровня яркости после переключения канала.
![]() | ![]() |
Качество звука оказалось на высоте как в TV-, так и в FM-режиме.
FM-тюнер

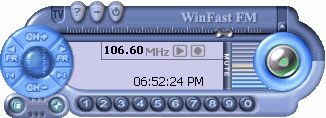

При первом запуске WinFast FM
![](images/leadtek-a180-cinema/winfast-fm.png)
программа выдала следующее сообщение.
![](images/leadtek-a180-cinema/fm-error-1.png)

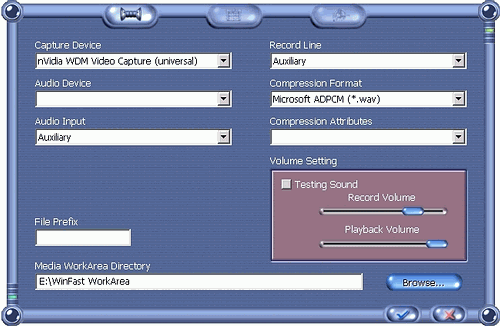

При этом аудиоустройства в настройках не обнаружилось, хотя звук был на месте.
![](images/leadtek-a180-cinema/fm-error-2.png)
К тому же, при любой попытке обратиться к настройкам записи или начать запись программа закрывалась с ошибкой.
Ситуацию спасла установка последней версии с сайта производителя.

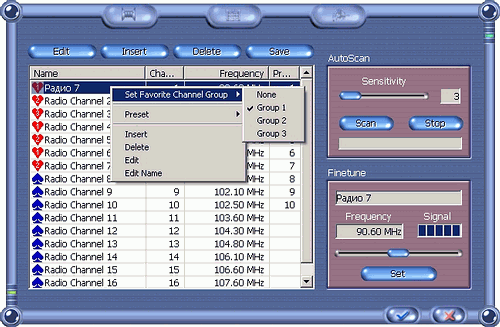

При поиске станций у WinFast A180 TDH Cinema оптимальным оказалось значение параметра Sensitivity, равное 3.
![](images/leadtek-a180-cinema/fm-tune.png)
Подробно возможности и особенности WinFast FM мы описывали в обзорах Leadtek WinFast Cinema и Leadtek WinFast TV 2000 Expert
К имеющейся там же информации по захвату, дополнительным возможностям и описанию пульта ДУ добавить, в данном случае, нечего.
Качество захвата с внешнего источника рассматривалось в обзоре MSI-8918, также оснащенной чипом Philips 7174HL.
Выводы
Забавно, что все преимущества и недостатки Leadtek WinFast A180 TDH Cinema являются, по сути, компиляцией оных, отмеченных у других продуктов, упоминающихся в этом обзоре.
Плюсы
- Неплохое качество изображения
- Возможность работы в режиме FM-тюнера
- Хорошая чувствительность как в TV-, так и в FM-режиме (опять же, не забываем о правильном выборе страны при настройке)
- Отличное качество звука
- Деинтерлейсинг
- Time Shifting
- Picture-In-Picture
- Хорошее качество захвата с внешних источников, причем как по S-Video, так и по композитному входу
- Подключение к дополнительному разъему звуковой карты
- Удобное подключение внешних устройств
- Оригинальное и удобное ПО для работы с тюнером
- Поддержка MPEG4
- Богатый комплект дополнительного ПО
- Многофункциональный пульт ДУ
- Пока еще достаточная во многих случаях производительность в играх
Минусы
- Устаревший графический процессор
- Не очень хорошая экранировка
- Проблемы со звуком при перезапуске WinFast PVR
- Отсутствие полной поддержки mp3
- Устаревшая версия DVD-проигрывателя в комплекте поставки
- Невозможность предпросмотра при использования функции Snapshot
- Отсутствие опции Channel Surf
- Невозможность подключения к линейному входу
- Потеря всех мультимедийных возможностей при будущем апгрейде видеокарты (являющаяся особенностью всего класса таких устройств)
Отрадно видеть, что в сегменте «все-в-одном» стали появляться новинки. Не совсем понятно разве что время выпуска видеокарты, имеющей довольно неплохие мультимедийные возможности (чего стоит одно только наличие FM-тюнера) и графический процессор, прямо скажем, не хватающий звезд с неба. Год-полтора назад эта карта вполне могла бы стать хитом продаж. Хотя, будем откровенны, во многих современных играх мощности GeForce 4MX 440-8х пока еще хватает, пусть и не на максимальных настройках.
В заключение, приведу отрывок разговора с человеком, зашедшим ко мне в момент тестирования (владельцем RADEON 9700, между прочим)
— Сколько стоит?
— 130$
— Надо будет себе на работу такую взять. И телевизор посмотреть можно, и в Counter-Strike по сети поиграть.
