GOTVIEW USB2.0 DVD Deluxe — TV тюнер с аппаратным сжатием в MPEG1/2, практически не имеющий конкурентов на российском рынке




Aquila non captat muscas.
(Орёл мух не ловит).
Латинская пословица

В настоящее время на мировом рынке наблюдается заметное увеличение количества TV-тюнеров, оснащённых аппаратными средствами сжатия в MPEG1/2. Некоторые фирмы, в частности, Hauppauge Computer Works, Inc. уже сделали такие модели основным направлением. Более того, Hauppauge Computer является официальным партнёром Microsoft Corporation в продвижении оборудования для работы под операционной системой Windows XP Media Center Edition. Как ни странно, такой подход Microsoft в первую очередь преследует свои цели. Вывод MPEG2-потока позволяет с минимальными затратами унифицировать поддержку аналоговых и цифровых тюнеров. Разумеется, подобная экономия усилий разработчиков не лишает аппаратное кодирование несомненных преимуществ (качество записи, система шумоподавления, низкая загрузка центрального процессора), поэтому в данном случае недостатком можно считать только увеличение конечной стоимости готового решения. Впрочем, не будем повторять известную пословицу о бесплатном сыре, поговорим об особенностях (куда же без них) менталитета российских дистрибьюторов.

К сожалению, ситуацию на осень 2005 года нельзя назвать оптимистичной. Начнём с PCI-моделей. Тюнеры от Hauppauge, Terratec и некоторых других производителей просто не завозятся. Неплохо продававшийся Leadtek WinFast PVR2000 (в начале поставок за этой платой в буквальном смысле выстраивались очереди) в настоящее время по непонятным причинам практически исчез с магазинных полок. Недавно появившийся у нас AVerMedia TV PVR имеет пока ещё не полностью отлаженные для наших условий драйверы и ПО. Выбор пользователей, желающих приобрести тюнер с поддержкой USB2.0, также нельзя назвать роскошным — поддержка Compro VideoMate Live USB2.0 фактически прекращена производителем, а программное обеспечение Yuan/MaxSelect DVD2Go MPB680 оставляет желать лучшего.

Внимательные читатели могли заметить отсутствие в списке одной из самых популярных моделей — GOTVIEW PCI DVD. В обзоре этого тюнера мы выражали известные сомнения по поводу его восприятия отечественными покупателями. Как оказалось, опасения были напрасными. Большинство отмеченных в обзоре недостатков, связанных с работой штатной программы, было исправлено, а наличие аппаратного кодера и адаптированного ПО с множеством доступных настроек позволило обеспечить PCI DVD уникальное положение на российском рынке. Однако компания не стала останавливаться на достигнутом, выпустив новую модель, на этот раз для работы с USB 2.0. Кроме аппаратного MPEG1/2-компрессора, GOTVIEW USB2.0 DVD Deluxe отличают ещё несколько любопытных технических моментов. Впрочем, об этом ниже.

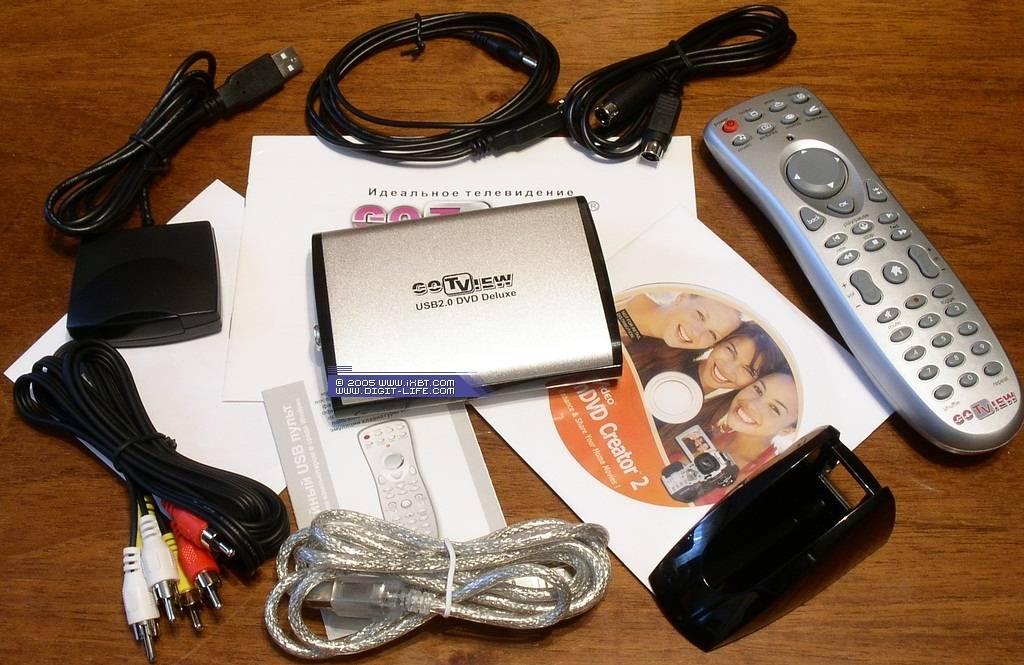

Комплект поставки

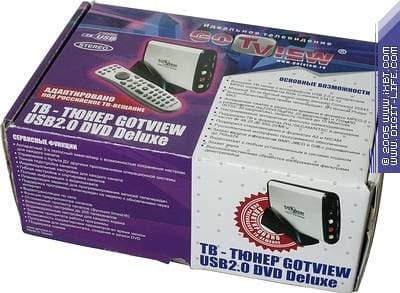

Коробка, оформленная в традиционной для продукции GOTVIEW бело-фиолетовой гамме, отличается большей, чем обычно, высотой и приличным для своих габаритов весом.

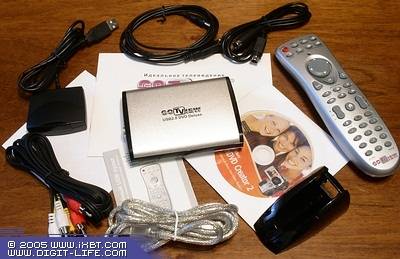

Неудивительно, так как внутри находятся:

  • Подставка для тюнера
  • Пульт ДУ
  • Выносной ИК-приёмник пульта ДУ с подключением к USB
  • Кабель USB A — B
  • Кабель дополнительного питания
  • Кабель 3 RCA — 3 RCA
  • Кабель S-Video — S-Video
  • Руководство по установке тюнера
  • 2 CD с драйверами и программным обеспечением

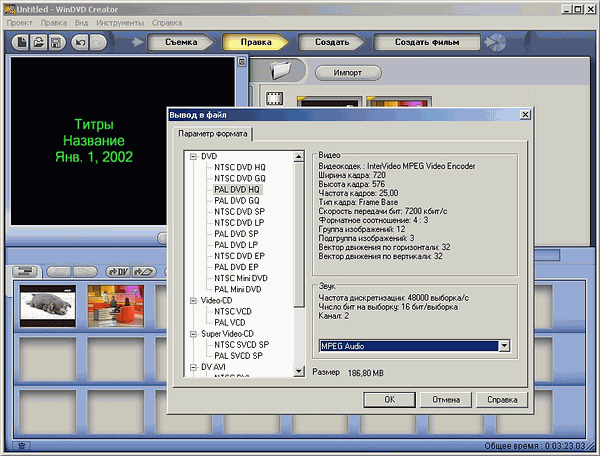

В качестве дополнительного ПО используется WinDVD Creator 2 от InterVideo предназначенная для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.

Программа категорически рекомендуется к установке, так как соответствующие кодеки используются при работе режима отложенного просмотра и при выводе MPEG1/2-потока.

Конструкция и спецификации

Основные возможности, определяемые программными средствами, практически полностью совпадают с таковыми у PCI DVD:

  • Полностью русифицированный интерфейс
  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
  • Три метода поиска каналов (по наличию изображения, по наличию сигнала и комбинированный)
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки
  • Присвоение иконки для каждого канала
  • Детектор движения
  • Функция Timeshift
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Захват кадров в формате BMP, GIF, JPG по таймеру или по нажатию кнопки
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Захват отдельных кадров с различными разрешениями
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG-4 с любым установленным в системе кодеком
  • Возможность автоматического изменения имени файла.
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность временной приостановки записи (для пропуска рекламы)
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Видео поверх рабочего стола
  • Трансляция по сети
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
Наличие аппаратного энкодера позволило осуществить:
  • Аппаратное сжатие в MPEG1/2 режиме реального времени с битрейтом 1-15 Мбит/с
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Передача звука по USB с частотой дискретизации 48 кГц, как при просмотре, так и при записи
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов при выводе несжатого потока
  • Поддержку Windows XP Media Center Edition 2005
Отсутствие необходимости во внешнем питании выгодно отличает USB2.0 DVD Deluxe от конкурентов. Впрочем, для подстраховки служит дополнительный кабель, также подключаемый к USB.

Тюнер разрабатывался в сотрудничестве с YUAN High-Tech Development Co., Ltd, однако в данном случае прямые аналоги в ассортименте продукции этой компании отсутствуют.

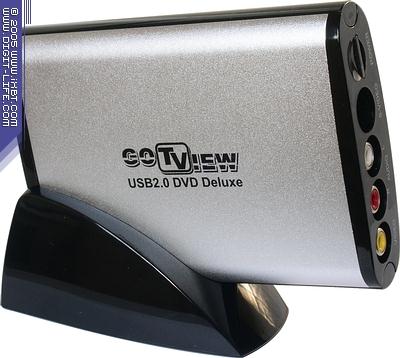

Дизайн USB2.0 DVD Deluxe способен понравиться как консерваторам, так и любителям экстравагантного внешнего вида. Серебристо-чёрный алюминиевый корпус вызывает сугубо положительные эмоции. Подставка предоставляет возможность вертикальной установки. Точнее, не совсем вертикальной, тюнер располагается под небольшим углом. Несмотря на неплохую устойчивость, такая конструкция, всё же, требует определённой осторожности. Отметим, что при этом сохраняется доступ ко всем разъёмам на задней панели.

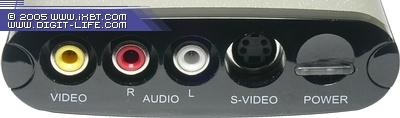

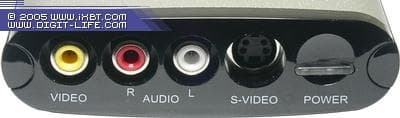

На передней панели находятся стандартные композитные видео- и аудиоразъемы, разъём S-Video и кнопка включения/выключения с красно-зелёным индикатором режимов работы.

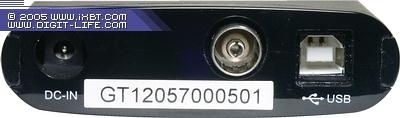

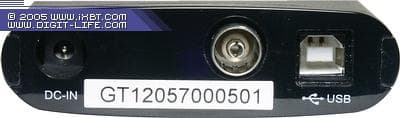

На задней панели расположен разъём для подключения внешнего питания (используется только в случае возникновения проблем), а также антенный и интерфейсный разъёмы.

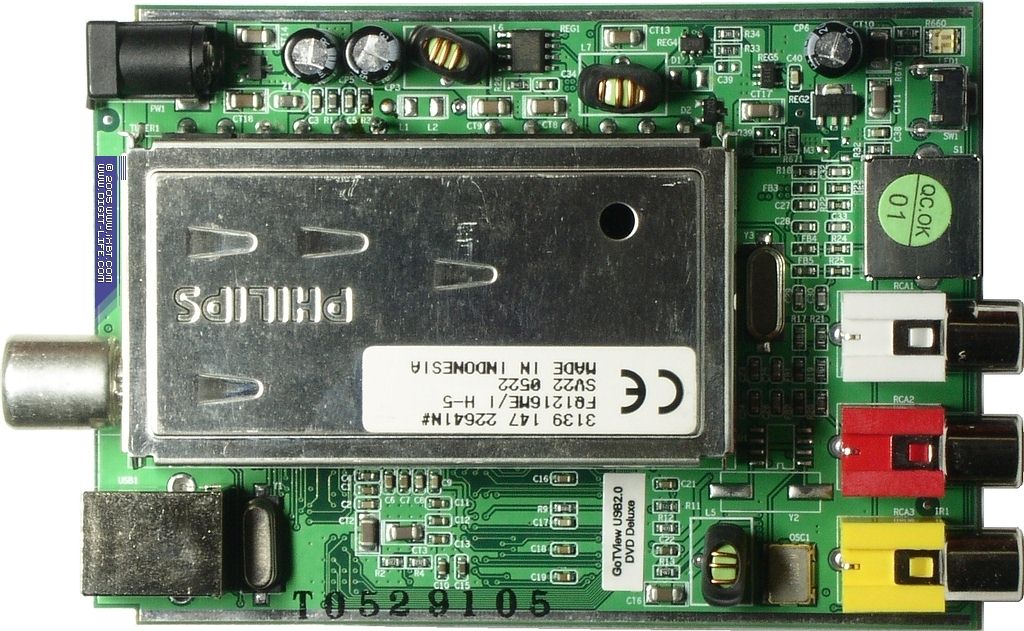

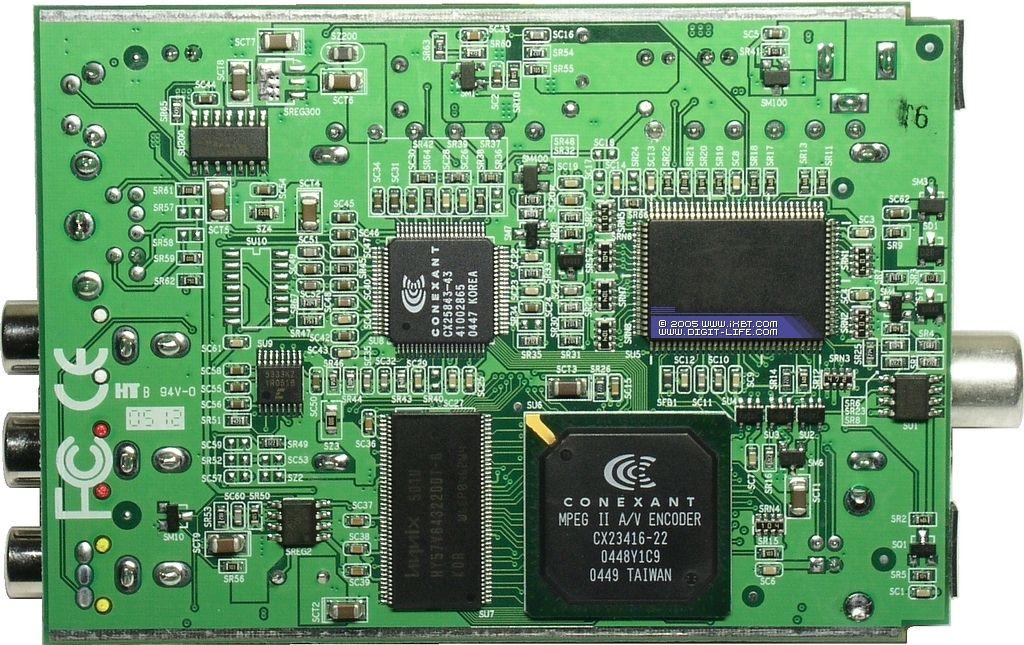

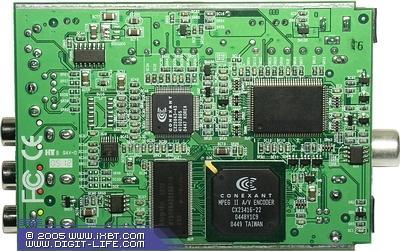

Используемая схемотехника также выделяет эту модель среди конкурентов.

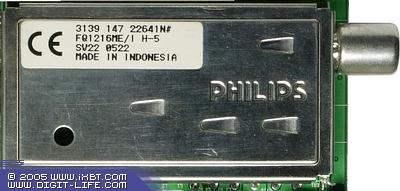

За приём сигнала отвечает новый ВЧ-блок Philips FQ1216ME/I H-5 (Mk5) от Philips Electronics.

По заявлению производителя, новое поколение отличают от Mk3:

  • Лучшие шумовые характеристики (+1-2 дБ по сравнению с Mk3) во всех диапазонах
  • Лучшие характеристики чёткости и контраста
  • Лучшая чувствительность
  • Лучшие видео- и аудиопараметры при низком уровне сигнала
PAL-версия полностью совместима с предыдущим поколением, NTSC-вариант требует изменения одного бита по сравнению с предшественником.

АЦП также не относится к категории широко распространённых. 10-битный CX25843-43 производства Conexant Systems, Inc. имеет поддержку декодирования всех существующих стандартов стереозвука. Кроме того, подобно Philips SAA7135HL, чип позволяет реализовать эквалайзер и регулировку баланса. Низкое энергопотребление CX2584x позволило обойтись без дополнительного питания. Несмотря на отсутствие поддержки PCI, АЦП этой серии в паре с аппаратным кодером используется в некоторых моделях тюнеров с таким интерфейсом (например, в тюнерах от Hauppauge), мостом при этом служит микросхема кодировщика. Ещё одной интересной особенностью CX2584x является поддержка компонентного сигнала на видеовходе. В данный момент принципиальная возможность такого подключения у USB2.0 DVD Deluxe уточняется.

Хорошо знакомый нам MPEG1/2-энкодер Conexant CX23416 отличается изменившимся номером ревизии — 22 вместо 12. Какой-либо информации об отличиях обнаружить не удалось, рискнём предположить, что возможные изменения носят по большей части производственный характер.

Поддержка USB2.0 реализована при помощи контроллера CY7C68013 от Cypress Semiconductor.

Под буфер MPEG-кодера используется модуль 6ns памяти производства Hynix Semiconductor ёмкостью 8 МБ.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 Мб PC3200 Samsung)
  • Видеокарта HIS RADEON X850 XT Platinum IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

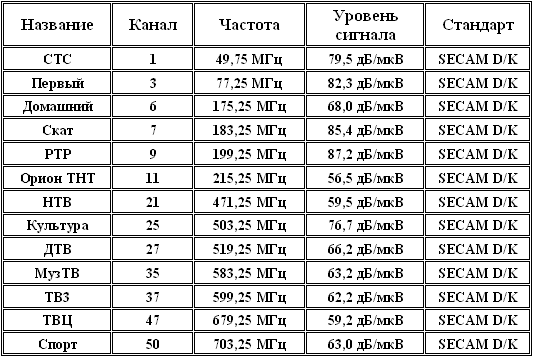

Список эфирных каналов при тестировании

Установка и настройка

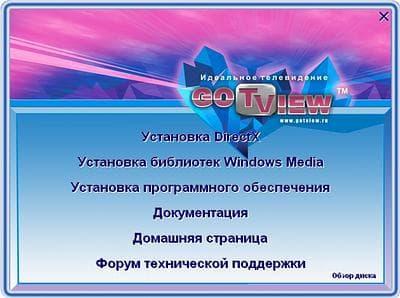

Приятная новость — на прилагаемом диске, наконец-то, появилось полноценное меню с функцией автозапуска. Драйвер же до сих пор устанавливается средствами операционной системы. Традиционно напомним о наличии на CD подробной документации в формате HTML, способной помочь неопытным пользователям в поиске ответа на возможные вопросы.

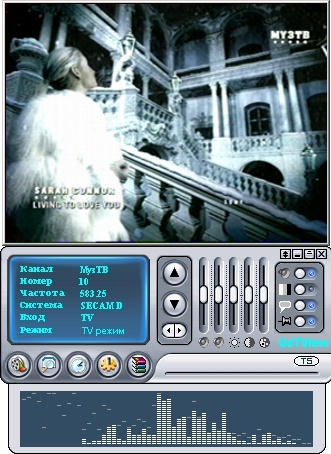

При тестировании использовалась последняя доступная на тот момент версия программы GoTView PRO 4.0.0.473.

После установки получаем следующее устройство

и иконку программы дистанционного управления в системном трее.

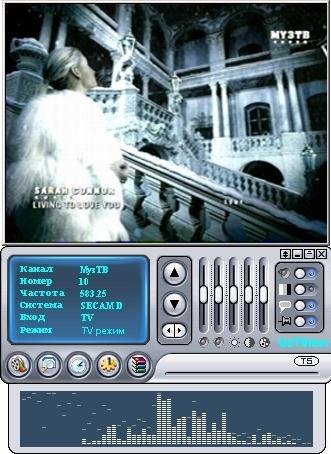

Работу программы GoTView PRO мы описывали в обзорах GOTVIEW PCI 7134, GOTVIEW PCI DVD и GOTVIEW PCI 7135. Тем не менее, появившихся изменений вполне достаточно для отдельного разговора. Начнём с появления новых вариантов интерфейса. Во-первых, многие из них куда более эргономичны, нежели первоначальный, во-вторых — более функциональны. Так, некоторые из них имеют поддержку анализатора спектра.

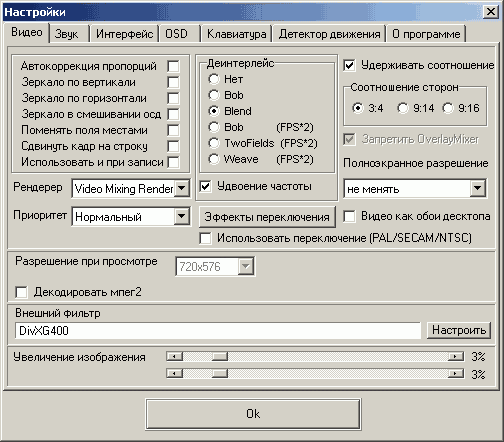

В разделе Просмотр появились настройки зеркалирования и опции, способные помочь в условиях вещания с некорректным порядком полей. В обычных условиях использование последних не рекомендуется, так как может вызвать дрожание подвижных объёктов. Для тюнеров с аппаратными кодерами теперь возможен вывод декодированного MPEG-потока. При этом используется декодер от InterVideo. Опытные пользователи могут попытать счастья с MPEG-декодером от DScaler, для чего в файле settings.ini необходимо установить UseDScalerMpegDecoder=1.

Особенностью последней версии является поддержка сторонних Direct Show (DS) и DirectX Media Objects (DMO) фильтров для дополнительной обработки изображения и звука. Полный список совместимых фильтров в ближайшее время должен появиться на сайте компании, что ничуть не мешает желающим поэкспериментировать с подбором. Пока мы можем рекомендовать фильтры деинтерлейсинга от DScaler (не путать с MPEG-декодером), AC3Filter для работы с многоканальными акустическими системами и популярный DivXG400, позволяющий избежать проблем с оверлеем на встроенных видеоадаптерах и способный накладывать на изображение субтитры и системное время как при просмотре, так и при записи.

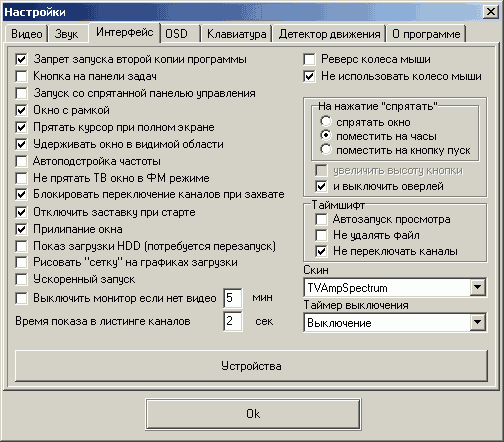

По просьбе автора этого обзора в настройках интерфейса появился запрет на использование колеса мыши. Кстати, с этим связан забавный момент. Через некоторое время аналогичная функция появилась в одной из платных альтернативных программ — ChrisTV.

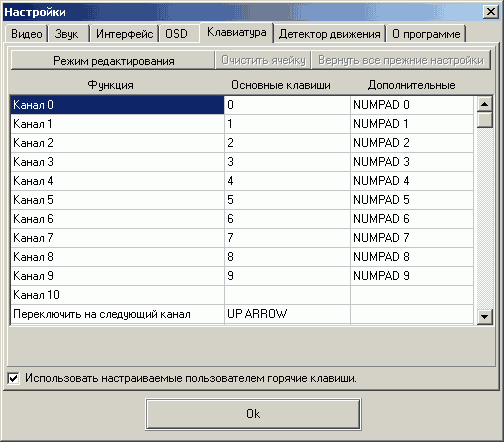

Новая закладка служит для настройки горячих клавиш. Впрочем, к этому мы ещё вернёмся.

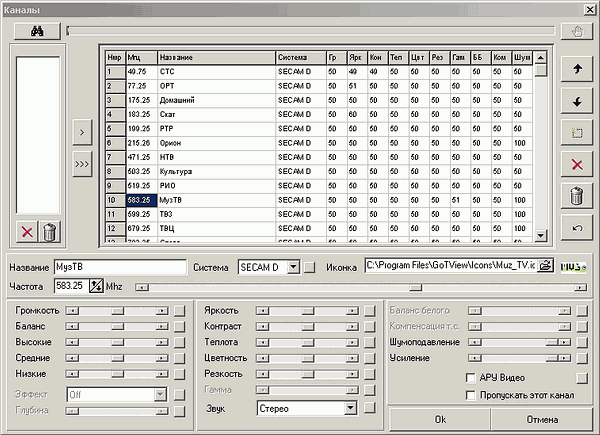

Переработана настройка шумоподавления. Теперь эта опция находится в меню настройки каналов и имеет индивидуальную плавную регулировку для каждого из них.

Примеры работы аппаратной системы борьбы с шумом можно найти в обзоре GOTVIEW PCI DVD.

Пожалуй, не ошибусь, если скажу, что ручная поканальная настройка системы автоматической регулировки усиления (АРУ) на тюнере с АЦП от Conexant последнего поколения реализована впервые. Возможности CX2584x привели к появлению трёхполосного эквалайзера и регулировки баланса. Разумеется, эти настройки также индивидуальны для каждого канала.

Захват и дополнительные возможности

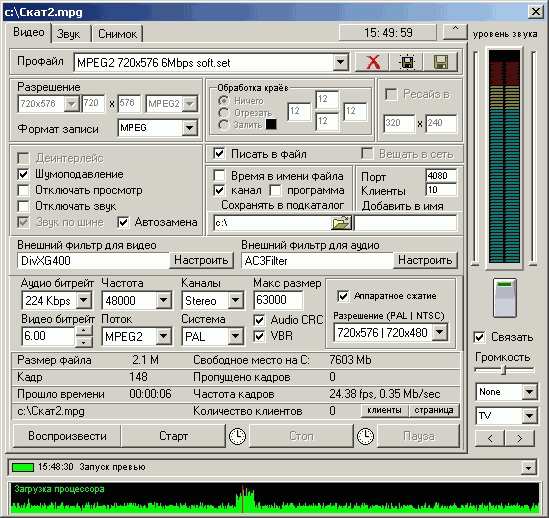

Изменились настройки записи. Выбор формата теперь осуществляется в одном окне. Появилась поддержка пользовательских профилей, функция вещания по сети доступна для любого из них. Настройки режима отложенного просмотра Timeshift также представлены в виде профиля (отметим, что отмеченные ранее проблемы с переменным битрейтом в этом режиме на данный момент исправлены).

При желании панель может быть минимизирована.

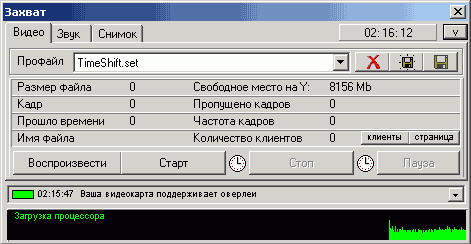

Планировщик обзавёлся поддержкой режима Timeshift в списке возможных заданий.

Детектор движения мы описывали ранее, в этой части изменений не произошло.

Качество

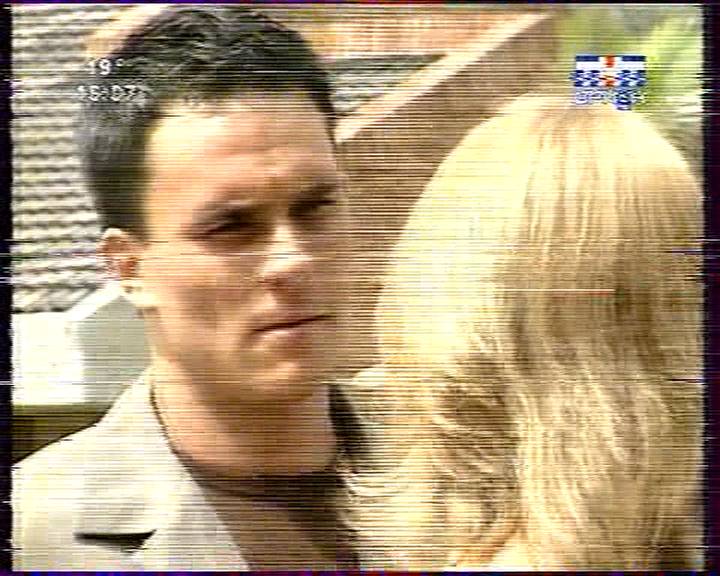

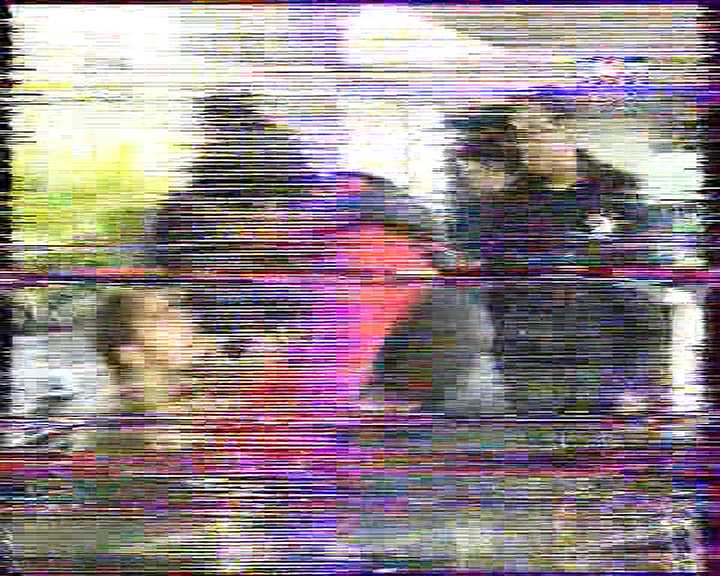

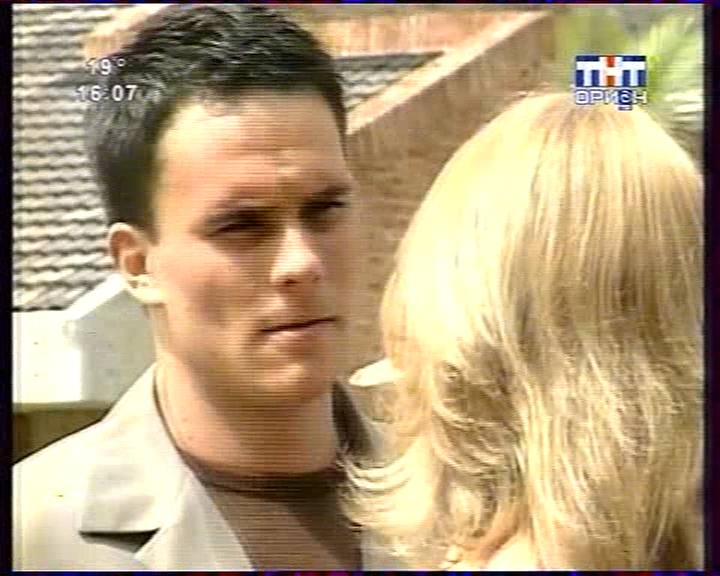

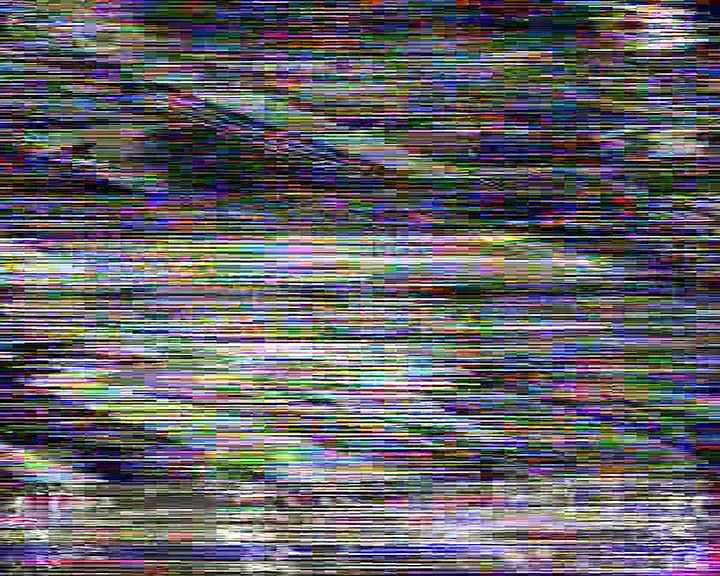

Новый ВЧ-блок преподнёс сюрприз в виде странной работы на моём канале с неуверенным приёмом (215,25 МГц). При переключении на этот канал 1-2 секунды наблюдается изображение, не уступающее селекторам серии Mk3, после чего качество постепенно ухудшается до полного отсутствия изображения. Складывается впечатление, что селектор попросту не может удержаться на этой частоте. Динамику иллюстрируют скриншоты (слева направо).

Вероятнее всего, вмешивается присутствующее на частоте 223,25 МГц мощное «зеркало» 9 канала (199,25 МГц). Как раз тот случай, когда достоинство (лучшая чувствительность) оборачивается недостатком. Эксперименты позволили устранить эту неприятность снижением уровня сигнала на 10 дБ. К сожалению, такое решение проблемы приводит к более заметному, нежели у тюнеров с ВЧ-блоками Mk3, ухудшению качества изображения. Что ж, попробуем более пристально оценить работу нового приёмника в очередной статье, посвящённой исследованию чувствительности.

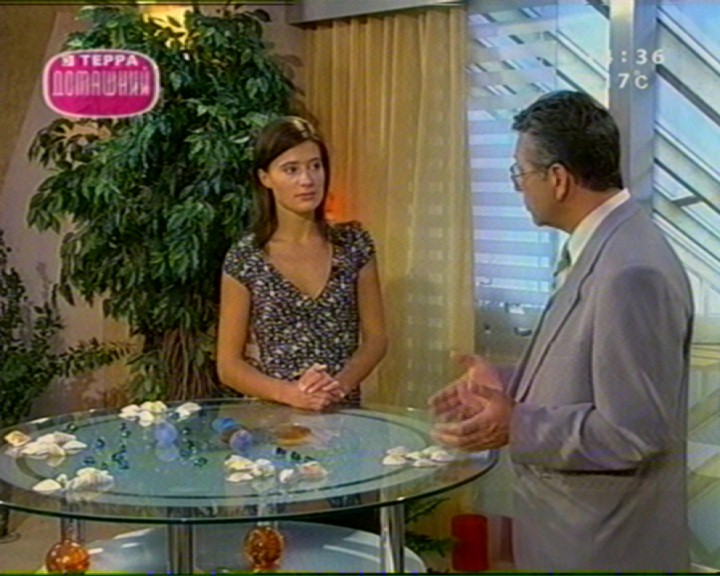

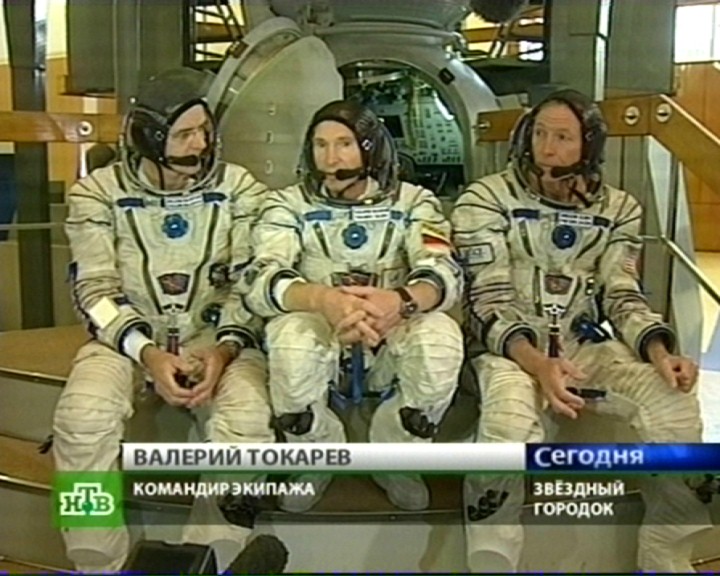

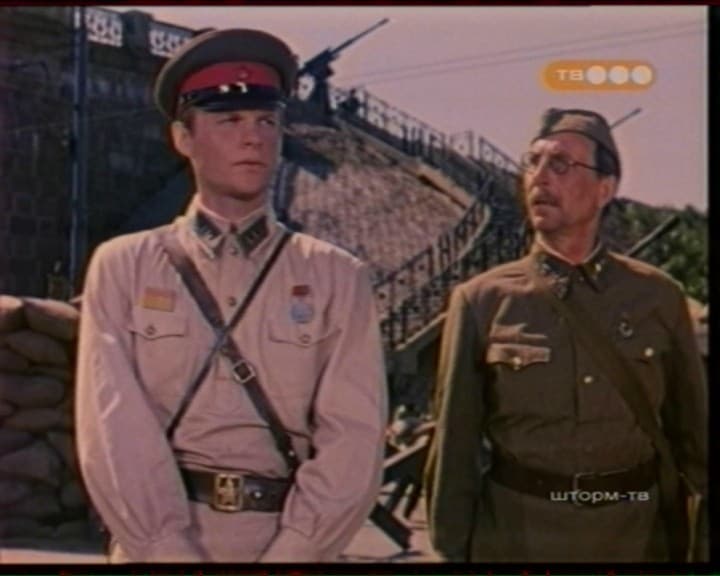

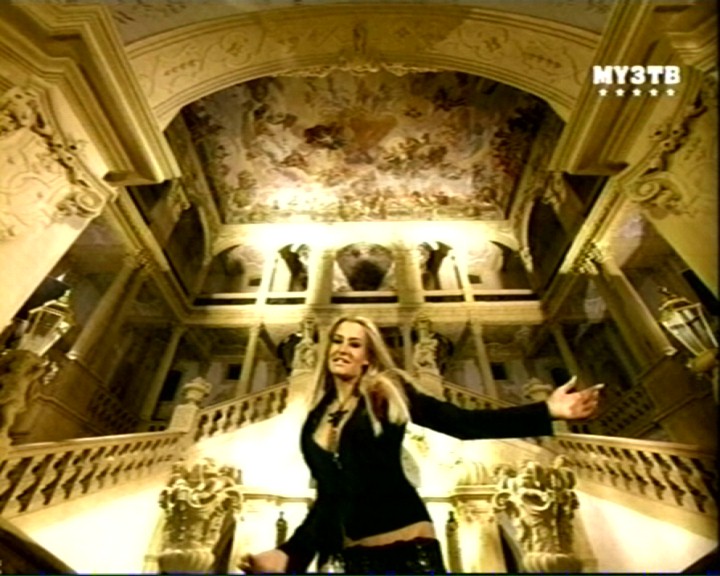

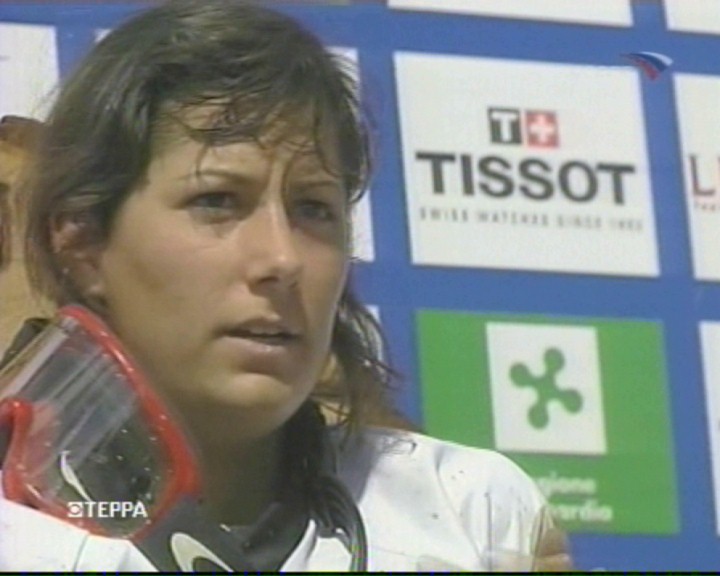

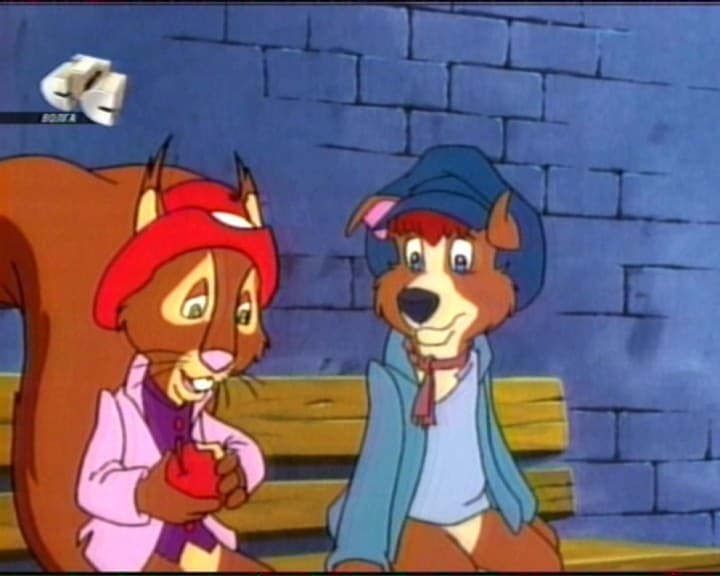

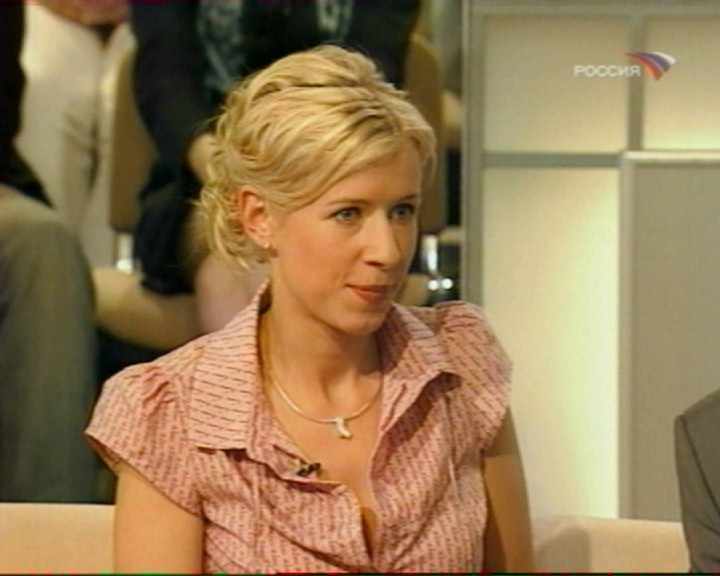

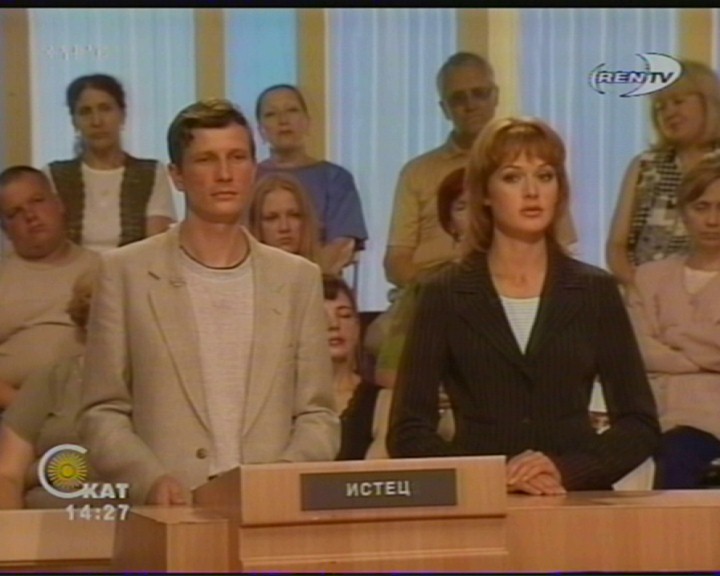

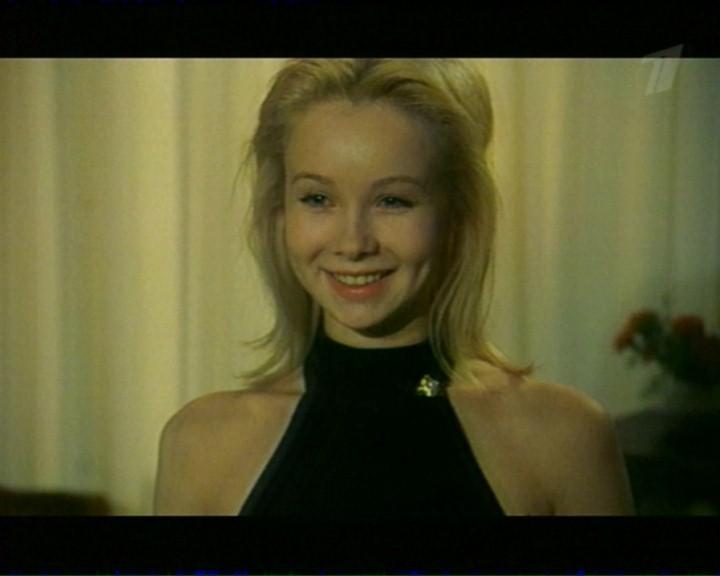

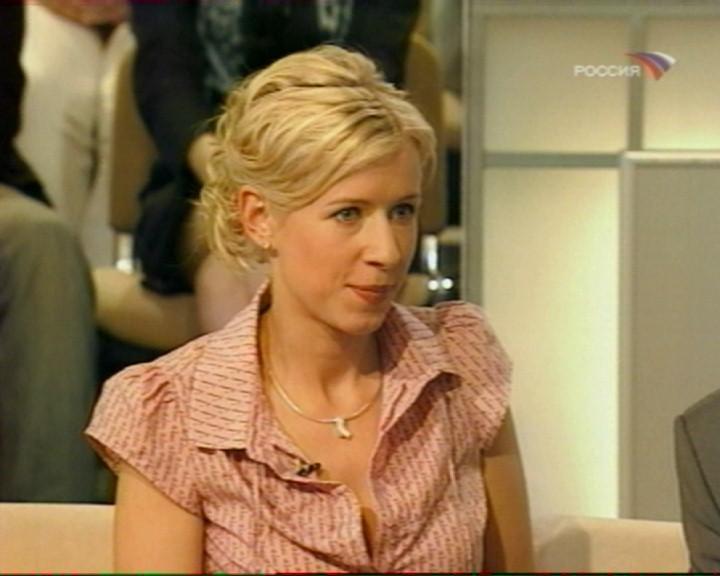

Цветопередача чипсетов от Conexant и АЦП производства Philips в SECAM несколько отличается. Тем не менее, не будем спекулировать на разнице в один бит, итоговое качество определяется многими факторами, в частности, реализацией адаптивных гребенчатых фильтров и т. д. Поэтому остановимся на том, что существенных недостатков современные АЦП обоих ведущих производителей не демонстрируют. К тому же, шероховатостей типа включения по умолчанию в драйвере фильтра с частотой среза 1,5 МГц для SECAM, приводящего к снижению чёткости изображения, характерного для CX2388x, в данном случае не наблюдается.

Применение аппаратного шумоподавления и ручная настройка АРУ позволяют считать GOTVIEW USB2.0 DVD Deluxe одним из лидеров по качеству изображения.

Записанные видеофрагменты продолжительностью 5 секунд доступны по следующим ссылкам:

Рассинхронизации изображения и звука не наблюдалось ни в одном из режимов.

Тюнер продемонстрировал хорошее качество звука. Хотя, с учётом эквалайзера аналогово-цифрового преобразователя и возможности подключения внешних фильтров, качество правильнее будет назвать настраиваемым.

Нареканий на стабильность работы во время тестирования не возникло, в том числе и при работе со штатным интерфейсом Windows XP Media Center Edition 2005. Более того, в процессе работы под этой операционной системой USB2.0 Deluxe продемонстрировал отличную совместимость как с GOTVIEW PCI DVD, так и с Leadtek WinFast PVR2000.

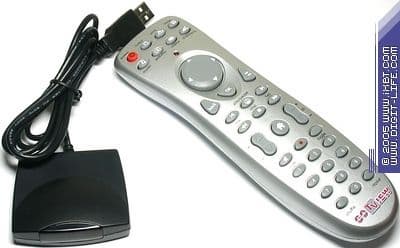

Пульт ДУ

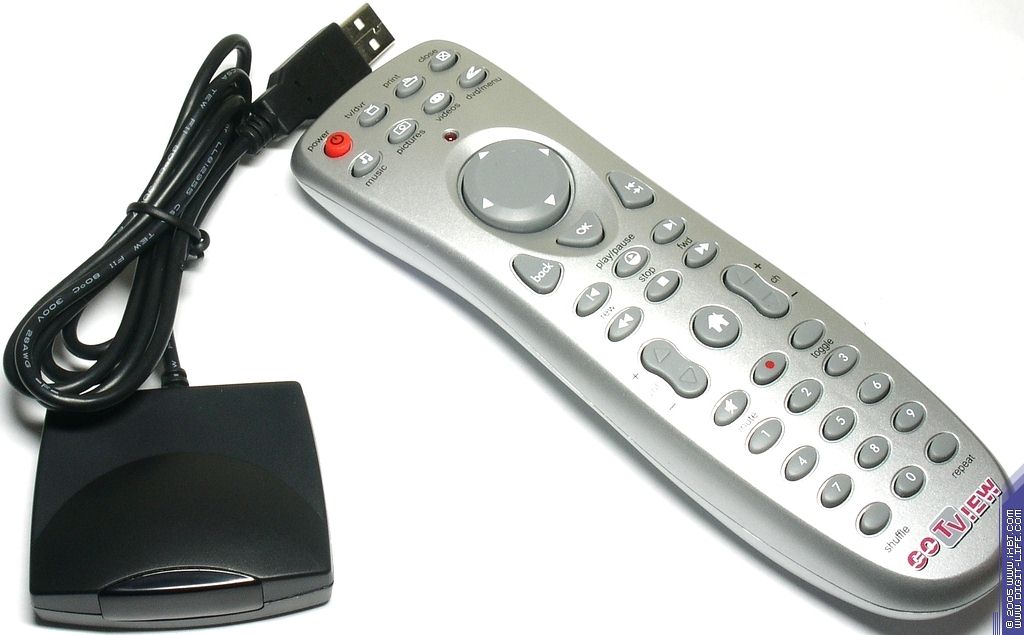

Отсутствие ИК-датчика в самом тюнере в полной мере компенсируется используемым пультом.

Датчик подключается к USB-порту, после чего пульт работает как Human Interface Devices (HID), эмулируя работу клавиатуры или мыши.

Эта особенность позволяет пульту поддерживать как GoTView PRO (загрузка резидентной программы, используемой также в качестве агента планировщика, для работы с пультом необязательна), так и большинство современных мультимедийных программ, включая интерфейс Windows XP MCE 2005 (!). Режим переключается клавишей Toggle.

Эргономика пульта слегка напоминает ATI Remote Wonder. Размещение клавиш в меру удобно, нажатие информативно. В зависимости от режима, джойстик служит для перемещения вверх-вниз-влево-вправо (эмуляция клавиатуры) или для управления курсором мыши (эмуляция мыши, соответственно).

Питание от двух прилагаемых батареек типоразмера ААА.

Выводы

Аппаратная поддержка MPEG-1/2 с использованием ее возможностей для борьбы с шумом несжатого видеопотока, уверенный прием телевизионного сигнала, а также хорошее качество изображения и звука отмечаются наградой нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Наличие дополнительного ПО в комплекте поставки и универсальный пульт ДУ позволяют присудить награду за комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Интерфейс USB2.0
  • Хорошее качество приёма
  • Отличное качество изображения и звука
  • Отсутствие помех и наводок
  • Передача звука по USB
  • Отсутствие необходимости во внешнем питании
  • Поддержка всех используемых аудиостандартов
  • Аппаратная поддержка MPEG1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Программная поддержка сторонних кодеков
  • Аппаратный фильтр подавления шумов с индивидуальной настройкой для каждого канала
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Индивидуальная настройка автоматической регулировки усиления для каждого канала
  • Фильтры деинтерлейсинга
  • Возможность подключения сторонних Direct Show и DirectX Media Objects фильтров, как при просмотре, так и при записи
  • Полноценная функция «Картинка-в-картинке» (PIP) (при наличии второго устройства видеозахвата)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола
  • Детектор движения
  • Большое количество дополнительных настроек
  • Поддержка ТВ-программы
  • Трансляция по сети
  • Timeshift в планировщике
  • Возможность отключения компьютера после окончания записи
  • Универсальный пульт ДУ
  • Русскоязычный интерфейс
  • Поддержка Windows XP MCE 2005
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Отсутствие FM-тюнера

Первый прецедент удачной адаптации для российского рынка TV-тюнера с аппаратной поддержкой MPEG1/2 оказался не последним. Компания GOTVIEW приобрела опыт в решении потенциальных проблем. Возможно, поэтому новая модель с поддержкой USB2.0 практически лишена недостатков. Отличное качество изображения и звука, большое количество дополнительных настроек, уникальные возможности (такие как обработка несжатого видеопотока фильтрами шумоподавления или возможность подключения сторонних DS и DMO фильтров) универсальный пульт ДУ, стабильная работа под Windows XP MCE 2005 и отличная поддержка со стороны производителя при сопоставимой с конкурентами цене (!) позволяют уверенно рекомендовать GOTVIEW USB2.0 DVD Deluxe всем желающим приобрести тюнер верхнего ценового диапазона с интерфейсом USB2.0.

Средняя текущая цена (количество предложений) GOTVIEW USB2.0 DVD Deluxe в московской рознице: Н/Д(0)



Выражаем благодарность компании «GOTVIEW»
за предоставленный на тестирование тюнер
