TV-тюнер VideoMate Live USB2.0 — несколько необычных инженерных решений от Compro Technology

«Талантливый человек талантлив во всем».

Несмотря на то, что при подготовке обзора Compro VideoMate TV Gold Plus пришлось столкнуться с определенными трудностями, продукция и отношение сотрудников Compro Technology к возникшим в ходе тестирования проблемам оставили у меня самое приятное впечатление.

Так что, приступая к этому обзору, я подсознательно ожидал сюрпризов. Как пишут в бульварных романах, предчувствие меня не обмануло. Но об этом — далее по тексту.

Комплект поставки

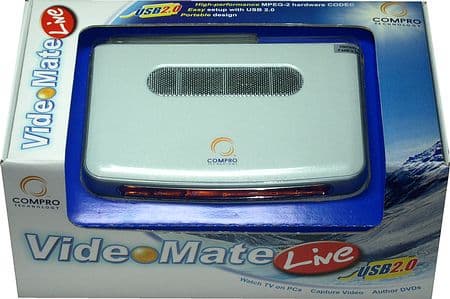

Дизайнеры, отвечающие за упаковку в Compro Technology, определенно, не зря едят свой хлеб.

К качественному материалу и оригинальному художественному оформлению добавляется прозрачная вставка, демонстрирующая сам тюнер. А внимание обратить есть на что, дизайнеры, поработавшие над внешним видом тюнера, тоже не ударили в грязь лицом.

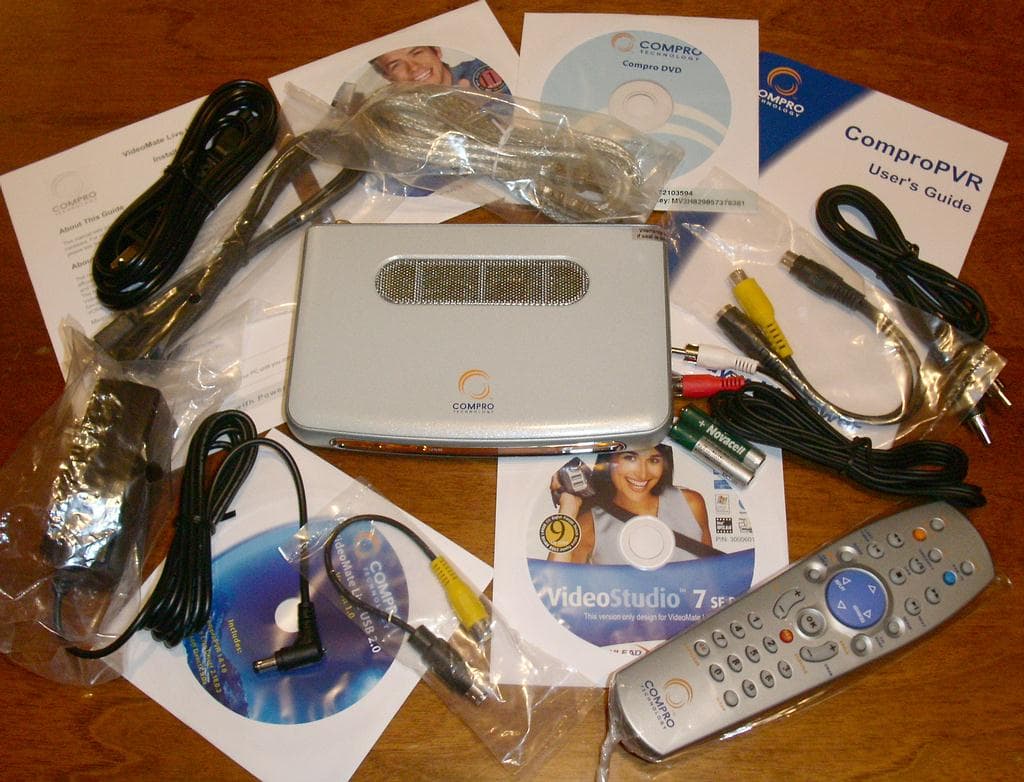

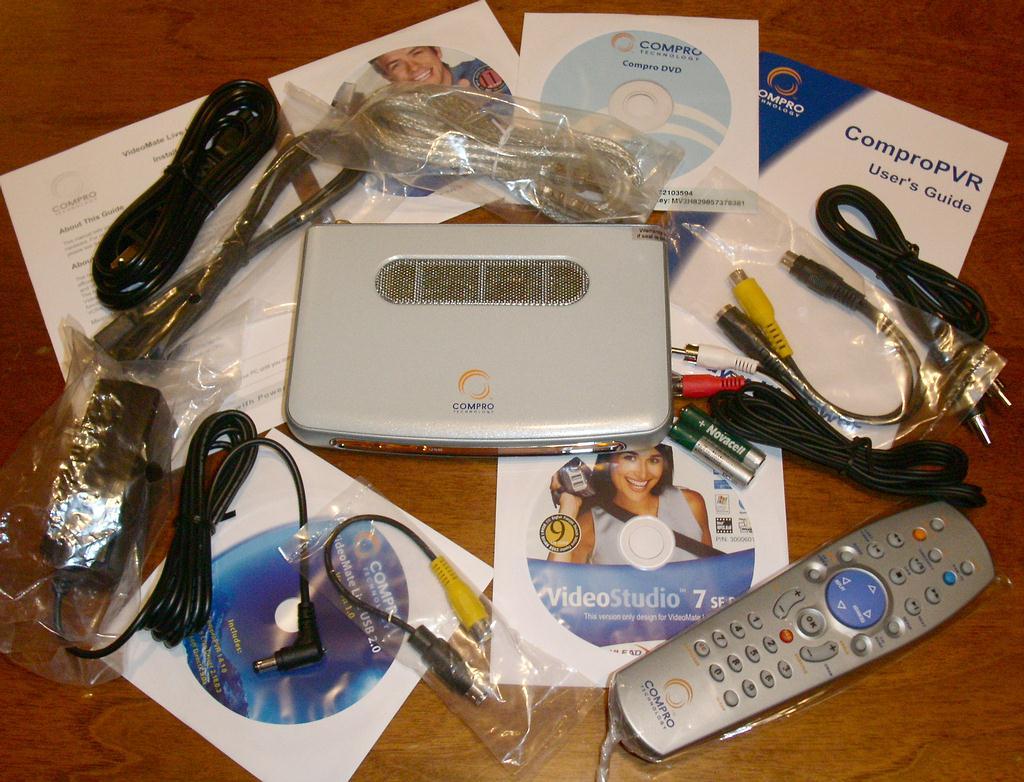

Причины немаленького веса коробки стали ясны, когда из нее было извлечено все содержимое.

  • Пульт ДУ
  • Переходник S-Video — S-Video + Composite
  • Переходник S-Video — Composite
  • Переходник mini-jack — 2 RCA для подключения к аудиовыходу
  • Кабель S-Video — S-Video
  • Кабель Composite — Composite
  • Блок питания
  • Сетевой кабель для блока питания
  • Экранированный кабель USB 2.0
  • 4 CD с драйверами и программным обеспечением
  • Руководство непосредственно по установке тюнера
  • Руководство по использованию прилагаемого ПО

Комплект дополнительного ПО полностью идентичен прилагаемому к Compro VideoMate TV Gold Plus, за исключением ComproFM.

Конструкция и спецификации

Достойными отдельного упоминания в списке спецификаций являются

  • Аппаратная поддержка MPEG-2
  • Сжатие в MPEG-1/MPEG-2 в режиме реального времени
  • 16-канальный предпросмотр
  • Поддержка S-Video/AV(Composite)/Stereo входов и выходов (!)
  • Размеры — 177×115×23 мм
  • Масса — 300 г

Поддержка фирменным ПО деинтерлейсинга, технологии борьбы с шумом Noise Removal и программного антиалиазинга в разрешениях, больших, чем 640×480, Video Smoothing, по-прежнему, с нами.

Преимущества передачи уже сжатого в MPEG-2 потока при использовании даже такого интерфейса, как USB 2.0, вполне очевидны. Однако, пропускной способности 480 Мбит/с все-таки достаточно для нормальной работы ТВ-тюнеров, в чем мы уже убедились на примере Manli USB TV 2.0. О низкой загрузке ЦПУ я, пожалуй, умолчу, уж с кодированием в MPEG-2 даже нынешний процессорный лоу-энд справляется, не особенно напрягаясь. К тому же, поддержка USB 2.0 в маломощных компьютерах, как правило, отсутствует в силу их возраста.

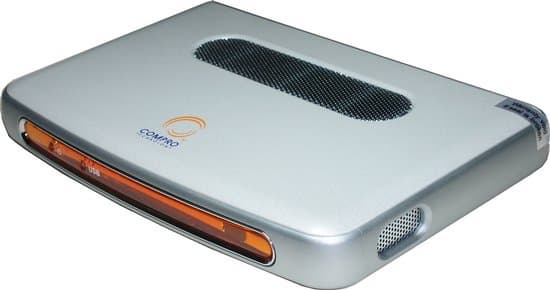

Если внутренние тюнеры после установки не привлекают к себе внимания, то для внешних выражение «Встречают по одежке» более чем справедливо. В данном случае, внешний вид для многих имеет все шансы стать одной из главных причин покупки. Проверялось на людях — детский восторг и желание немедленно потрогать :-) .

На передней панели находятся индикатор включения, индикатор режима USB 2.0 и ИК-приемник.

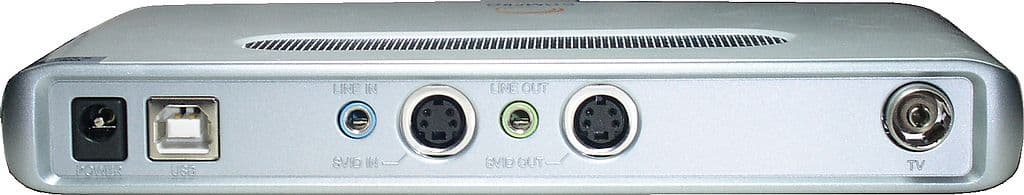

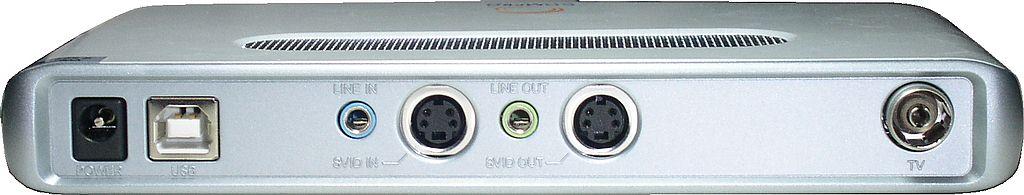

Все разъемы вынесены на заднюю стенку.

Как мы уже упоминали, тюнер имеет поддержку ТВ-выхода, потому разъемов S-Video два. Для желающих подключить источник композитного сигнала в комплекте имеется полный набор переходников. Кроме того, сдублирован и аудиовыход, необходимость в котором, в общем-то, отсутствует в силу передачи звука по USB. Впрочем, любая дополнительная возможность всегда лучше ее отсутствия.

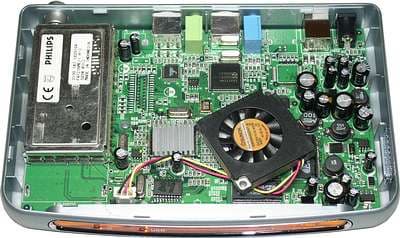

Вскрывать такую красоту было жалко, к счастью, операция прошла успешно.

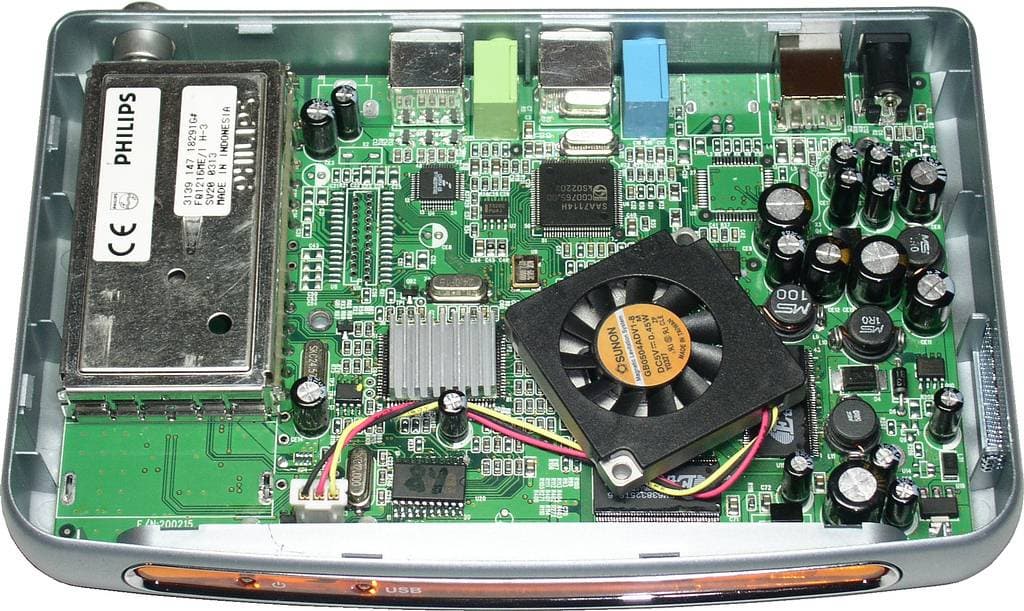

Если бы не радиоблок, никогда бы не подумал, что передо мной тюнер. Натуральная видеокарта, за неизвестной надобностью помещенная в корпус…

Приступим к подробному осмотру.

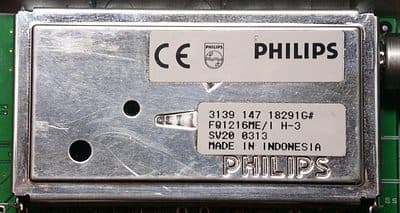

Начнем с высокочастотного модуля. Philips FQ1216ME/I H-3 хорошо знаком нам по серии All-In-Wonder от ATI.

Аналого-цифровым преобразованием видеосигнала занимается 9-битный АЦП Philips SAA7114H, устанавливаемый на видеокарты от NVIDIA.

Забавная комбинация ВЧ-блока и АЦП, не правда ли.

Сходство с видеокартой усиливается при взгляде на полноценную систему охлаждения некоторых блоков (вот и прояснилось назначение решеток наверху и сбоку корпуса).

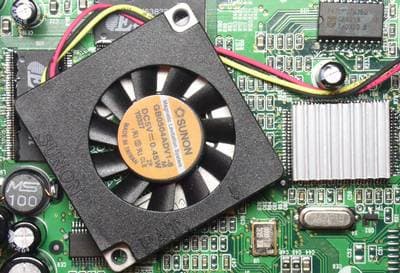

Под кулером находится MPEG-2 CODEC CS92288 от Сirrus Logic.

Я уже отмечал склонность инженеров Compro Technology к оригинальному подходу даже в мелочах. Не секрет, что многие видеокарты с куда большим тепловыделением зачастую имеют вентиляторы на подшипниках скольжения. Здесь же мы видим Magnetic Levitation Fan от Sunonwealth Electric Machine Industry Co., Ltd., с принципом работы которого можно ознакомиться на сайте производителя. Так что, о сроках износа подшипников можно не беспокоиться. Мало того, что вентилятор конструктивно имеет низкий уровень шума, он еще и снабжен термодатчиком, при необходимости отключающим систему охлаждения.

Радиатор, расположенный рядом, скрывает контроллер USB 2.0 CY7C68013 от Cypress Semiconductor.

16 МБ в двух микросхемах 6ns памяти от EtronTech используются в качестве буфера для закодированного изображения перед его передачей.

Конфигурация тестового компьютера

  • Процессор Athlon 2800XP (Barton)
  • Материнская плата Gigabyte 7VAX (чипсет КТ400)
  • Видеокарта ATI RADEON 9800 PRO 256MB DDR2
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • Жесткий диск FUJITSU MPG3204AT E
  • Операционная система Windows XP Professional (SP1) ENG

Настройка

Следуя традиции, тестирование проводилось на последних доступных на момент написания обзора драйверах версии 3.0.0.4 и ComproPVR версии 1.6.2.5.

Интересно, что устройство появилось в привычном для внутренних тюнеров разделе Sound, video and game controllers, а не в контроллерах USB.

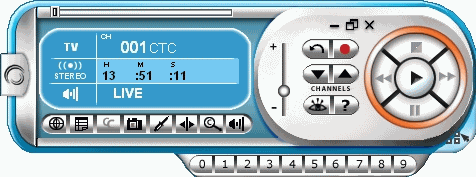

Настройки и работу программы CompoPVR мы описывали в предыдущем обзоре, за прошедшее время изменений не произошло.

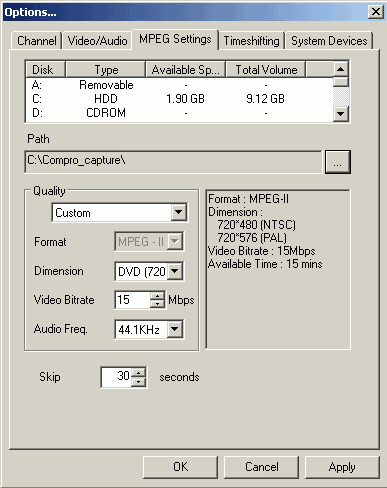

Параметры битрейта в настройках записи являются одновременно и параметрами воспроизведения, что логично, в данном случае, но несколько неочевидно.

С выставленными по умолчанию 4 Мбит/с картинка может и отпугнуть. Впрочем, к этому мы еще вернемся.

Чувствительность на уровне, все каналы нашлись, но я бы очень удивился, если бы это оказалось не так. Проблем с наводками также не возникло, для внешних тюнеров они, опять же, нехарактерны.

Из дополнительных возможностей отметим, разве что, экзотическое для тюнеров наличие видеовыхода, стандарт цветности на котором совпадает с принимаемым эфирным или подаваемым на видеовход сигналом. Настраивать ничего не требуется, достаточно подключить соответствующий кабель.

Аппаратная поддержка привела к тому, что загрузка процессора не превышала 15% при захвате с максимальными настройками качества. Кстати, порадовал деинтерлейс полученного видеофрагмента, следов «расчески» обнаружить не удалось.

Неприятным моментом является отсутствие поддержки MPEG-4, в особенности с учетом того, что я так и не смог найти альтернативного ПО, понимающего этот тюнер.

Качество

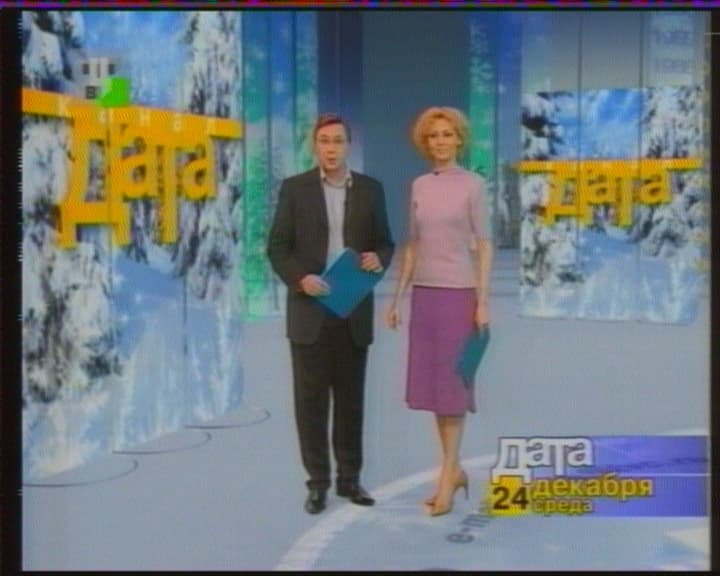

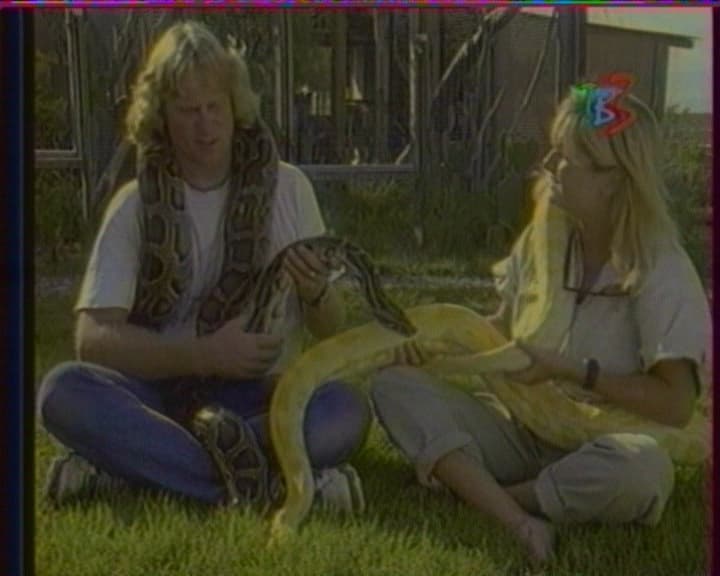

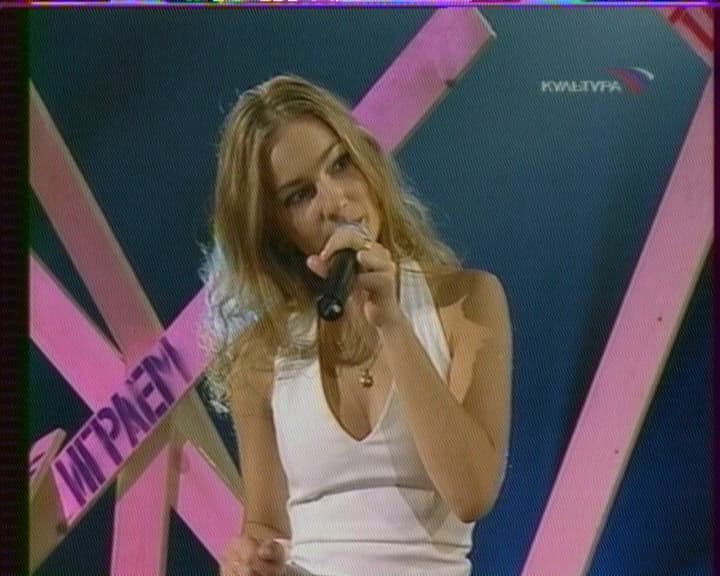

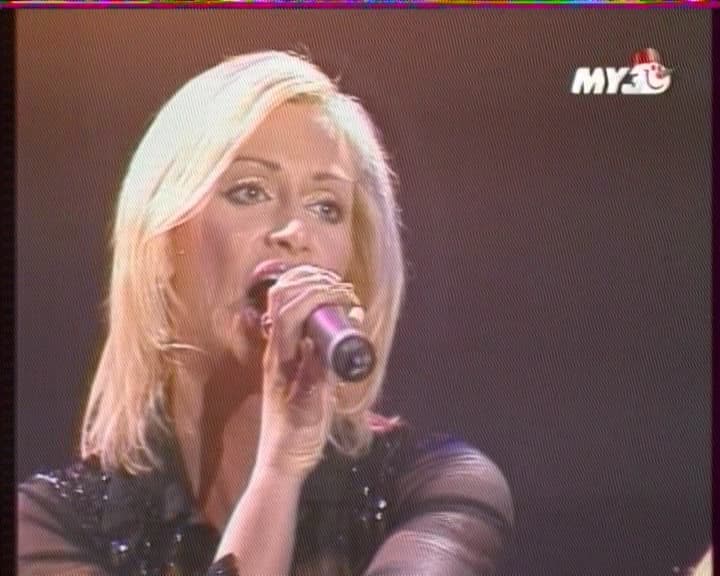

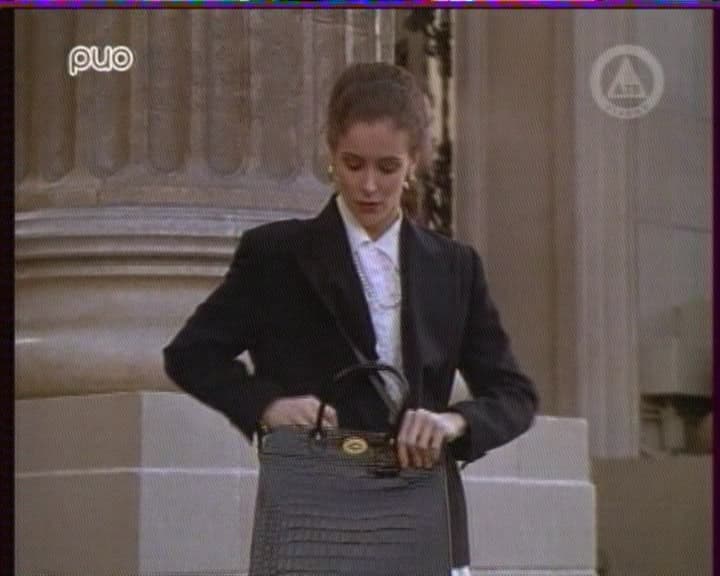

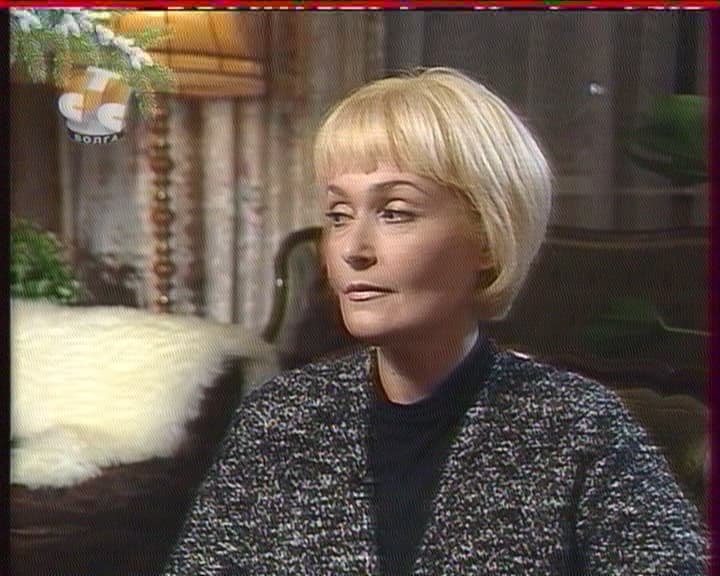

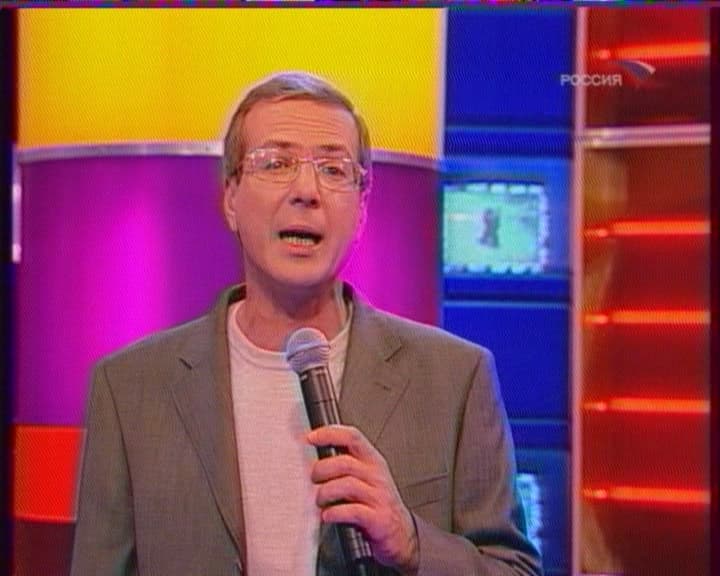

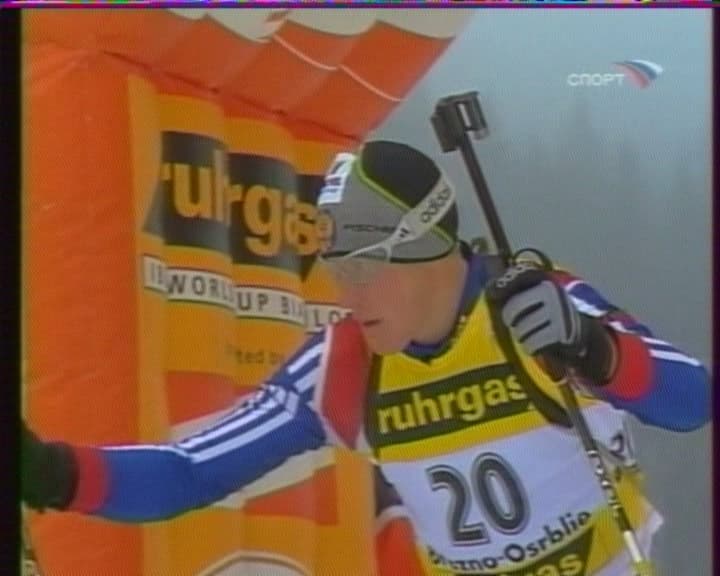

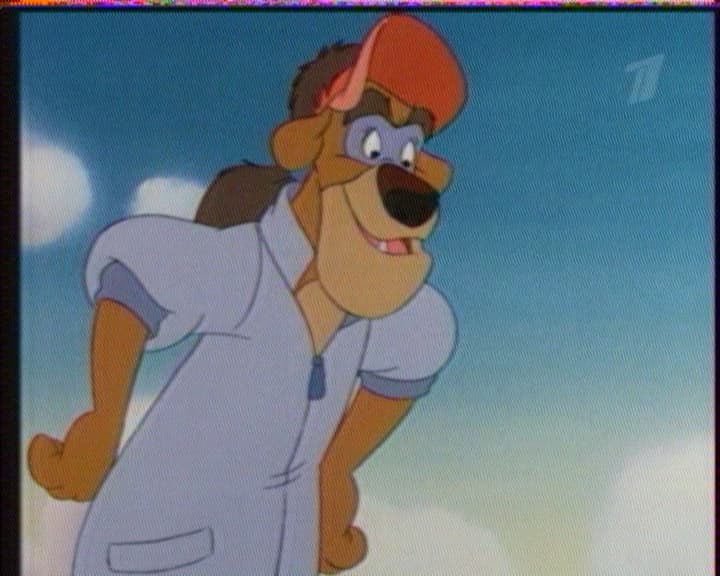

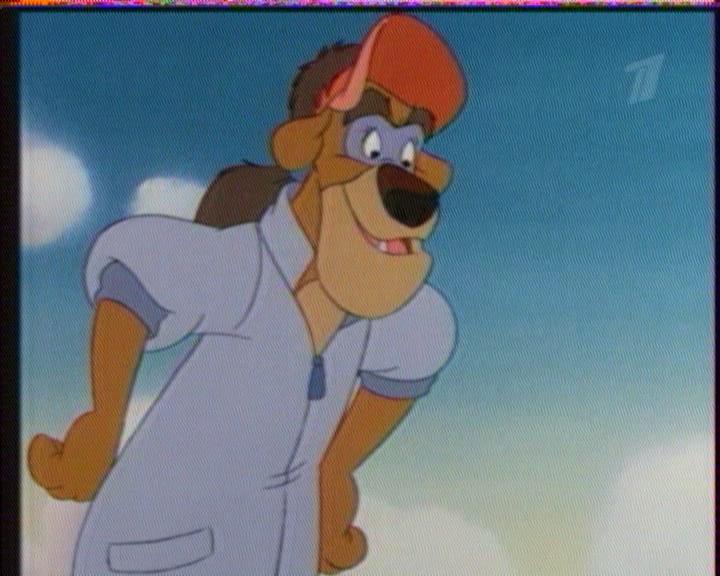

Качество можно было бы назвать неплохим, однако во время тестирования обнаружились заметные на скриншотах «сеточка» помех, «мусор» вверху и достаточно большие поля у изображения.

В этом месте должно начаться забрасывание гнилыми помидорами, но…его не будет.

Во-первых, в вышедших по результатам нашей переписки драйверах версии 3.0.0.6 фильтры шумоподавления были настроены соответствующим образом, что привело к исчезновению помех. Скептики могут сказать, что у других все работает сразу после выпуска, но не стоит забывать о том, что производитель до сих пор не имеет дилеров в России (для меня, например, остается загадкой равнодушие наших фирм, торгующих компьютерной техникой, представители Compro Technology готовы работать с российским рынком), равно как и возможностей тестирования в наших, прямо скажем, неоднозначных условиях.

К сожалению, тюнера к тому времени у меня уже не было, но оснований не верить этому я не вижу. Например, пресловутая «проблема 01/03 канала» у Compro Videomate Gold Plus была решена с выходом в октябре 2003 года ComproFM версии 1.3.4.0.

Во-вторых, поля тоже поддаются корректировке. В этом может помочь параметр реестра DWORD Trim в HKEY_CURRENT_USERSoftwareComproComproPVR. Старшие биты отвечают за правое и левое поле, младшие — за верхнее и нижнее, соответственно. Например, для обрезания 16 пикселей значение Trim принимается равным 0x00100010 (не забываем, что в данном случае используется шестнадцатиричная система исчисления, 0010=16). Надеюсь, что в следующих версиях ComproPVR появится соответствующая опция. Как минимум, в одной стране это будет востребовано.

Я прекрасно понимаю неоднозначность ситуации, но, тем не менее, возьму на себя ответственность оценивать качество с учетом вышеизложенного.

К качеству звука придираться не будем, не к чему.

Работа в режиме USB1.1

По многочисленным просьбам читателей, рассмотрим работу тюнера в таком вот экстремальном режиме. Разумеется, эта часть дается исключительно для информации.

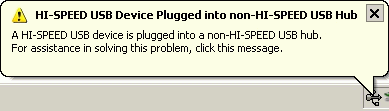

Началось с того, что при отключении режима USB 2.0 Windows XP впала в истерику, постоянно выдавая сообщение о несоответствии HI-SPEED устройства non-HI-SPEED режиму.

Мужественно проигнорировав это предупреждение, запускаем ComproPVR и замечаем, что максимально значение битрейта в настройках ограничено 4 Мбит/с.

Посмотрим, что же у нас получается.

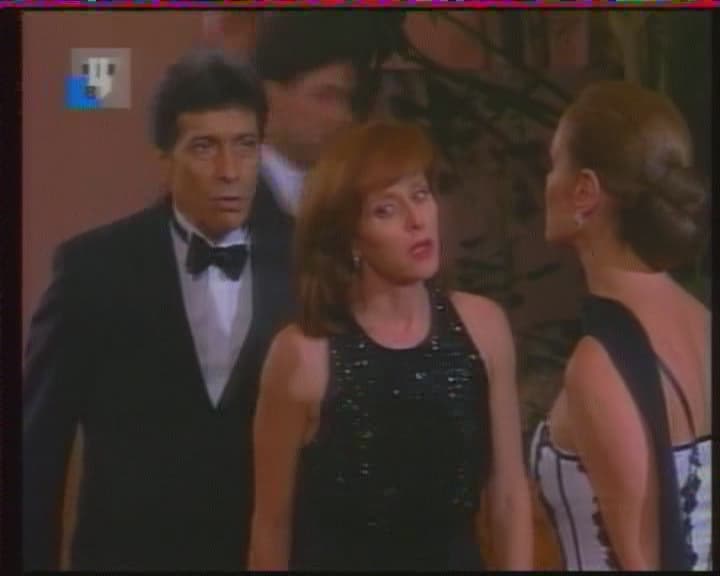

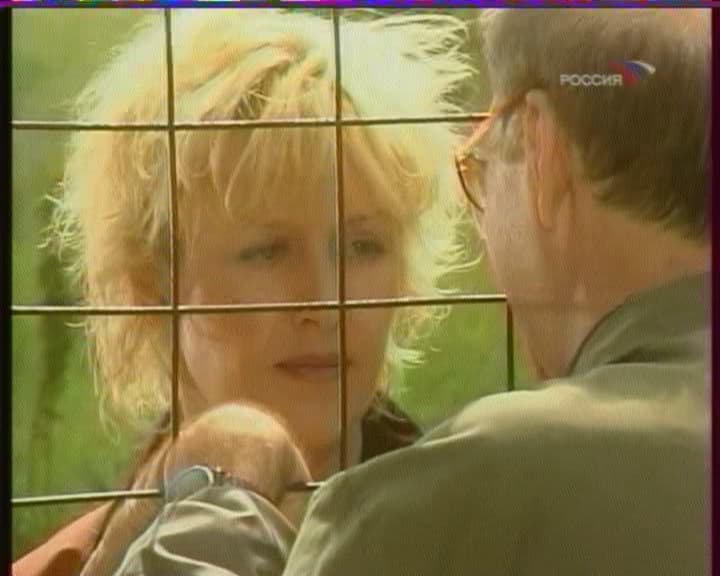

Если статичные сцены выглядят вполне благопристойно,

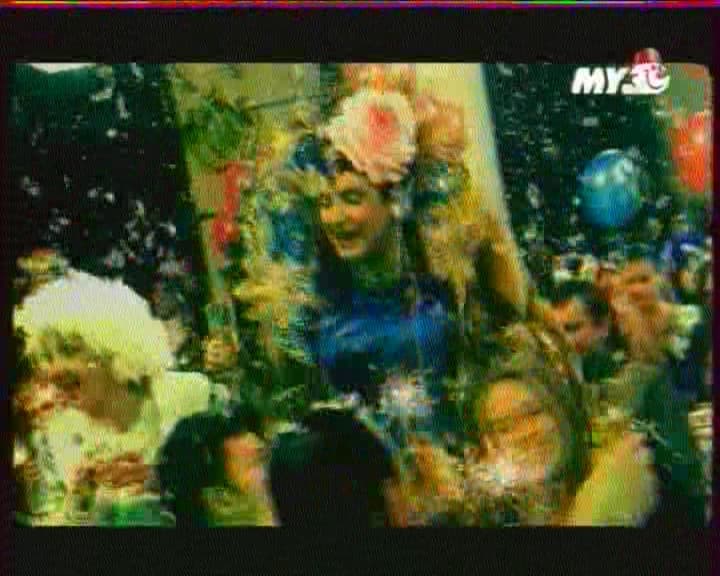

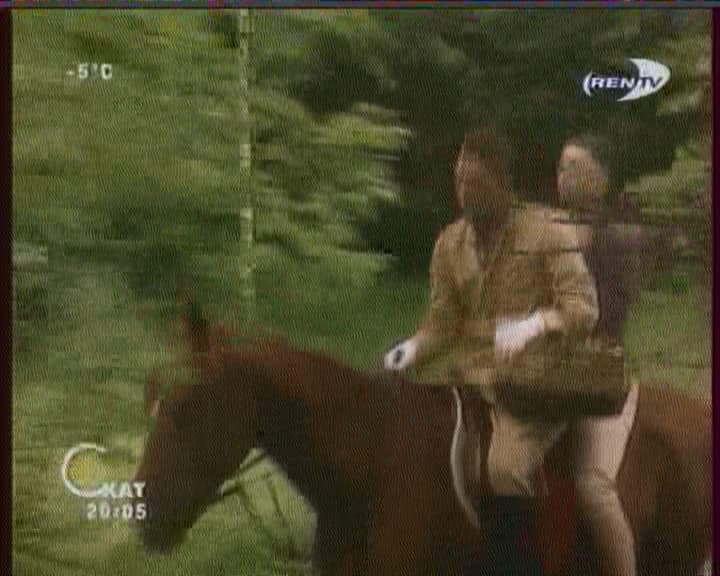

то в динамике можно наблюдать и такое.

Ну что сказать — работает. За неимением альтернативы, даже посмотреть можно. Но, учитывая стоимость самого тюнера (MSRP USD$209), при таком раскладе лучше потратиться на контроллер USB 2.0, хотя, владельцы ноутбуков, например, могут иметь на этот счет свое мнение.

Пульт ДУ

Хорошая вещь унификация, пульт ничем не отличается от того, о котором было сказано много теплых слов в прошлый раз, разве что изменилась цветовая гамма, так сказать, в масть с тюнером.

Выводы

Еще раз напомним, что итоги в этот раз подводятся с учетом изменений, произошедших после тестирования.

Плюсы

  • Интерфейс USB 2.0
  • Аппаратная поддержка MPEG-2
  • Отличное качество исполнения
  • Хорошее качество изображения и звука
  • Отличная чувствительность
  • Отсутствие помех и наводок
  • Деинтерлейсинг
  • Noise Removal и Video Smoothing
  • Полный комплект разъемов для подключения внешних источников
  • Наличие видеовыхода
  • Возможность работы с интерфейсом USB 1.1
  • Удобное программное обеспечение
  • Звук в режиме Channel Surf
  • Многофункциональный пульт ДУ
  • Богатый комплект поставки
  • Стильный дизайн
  • Оперативная поддержка со стороны производителя

Минусы

  • Отсутствие FM-тюнера
  • Обрезание полей только посредством редактирования реестра
  • Не очень удобно реализованная функция Snapshot
  • Отсутствие поддержки MPEG4
  • Недоступные звуковые опции в ComproDVD

Без сомнения, перед нами весьма интересный продукт с привлекательным дизайном, аппаратной поддержкой MPEG-2, интересной системой охлаждения и богатым комплектом поставки. Учитывая, что рынок ТВ-тюнеров с интерфейсом USB 2.0 находится в стадии формирования, пожелаем Compro VideoMate Live USB2.0 занять на нем достойное место. И, конечно же, ждем появления модели с поддержкой FM.






16 января 2004 Г.
