TV- и FM-тюнер AVerTV Cardbus Plus — достойная внимания модель с интерфейсом PCMCIA




«Мал — да удал».
Поговорка

Путь владельцев ноутбуков к приобретению TV-тюнера не был усыпан розами. Пропускной способности USB 1.x фатально не хватало для передачи видеоизображения с приемлемым качеством. Появление второй ревизии этого интерфейса значительно улучшило ситуацию, однако не избавило пользователей от необходимости подключения одного, а зачастую и двух дополнительных кабелей, что никоим образом не способствовало общей компактности и мобильности получаемого тянитолкая «ноутбук — тюнер». Определённую пикантность происходящему добавляло наличие у портативных компьютеров разъёма формата PCMCIA (Personal Computer Memory Card International Association). Изначально этот разъём предназначался для карт расширения, но в 1995 году (совершенно верно, 10 (!) лет назад, задолго до массированного TV-наступления на наши с вами персональные компьютеры) PCMCIA обзавёлся 32-битным интерфейсом CardBus с поддержкой DMA (Direct Memory Access).

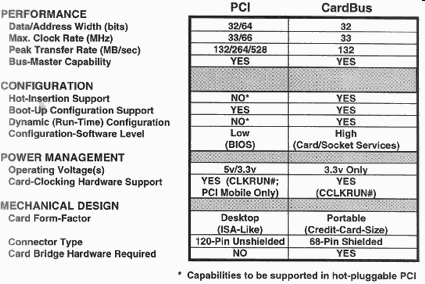

Как можно заметить, этот интерфейс имеет много общего с PCI, что позволяет осуществлять передачу данных обычными для внутренних тюнеров средствами без использования сторонних контроллеров. Что же помешало TV-тюнерам с поддержкой PCMCIA получить широкое распространение ещё несколько лет назад? Основной причиной, пожалуй, можно считать габариты классических ВЧ-блоков и необходимой для работы тюнера обвязки. Появление недорогого полупроводникового селектора TDA8275 от Philips Electronics послужило хорошим поводом к началу производства PCMCIA-тюнеров многими производителями. Однако плата за компактность в данном случае оказалась слишком высокой. Наличие у TDA8275 аппаратной проблемы с работой обратной связи автоматической регулировки усиления не лучшим образом сказалось на качестве работы этих устройств.

Выпустив на базе TDA8275 тюнер AVerTV Cardbus, на эти грабли наступила и такая известная компания как AVerMedia Technologies Inc. В результате первый блин вышел комом, но, к счастью, не оказался последним. Старшая модель со словом Plus в названии оказалась куда более интересной.

Комплект поставки

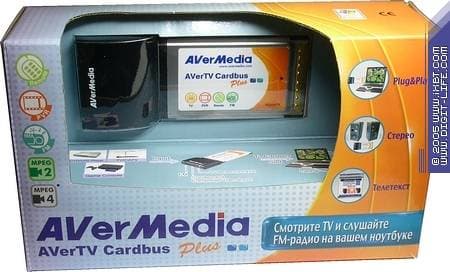

Фирменные оранжево-белые тона и прозрачное окно, открывающее любопытному взгляду сам тюнер, стали традиционными элементами оформления коробок с продукцией AVerMedia.

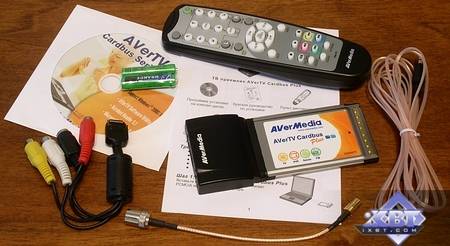

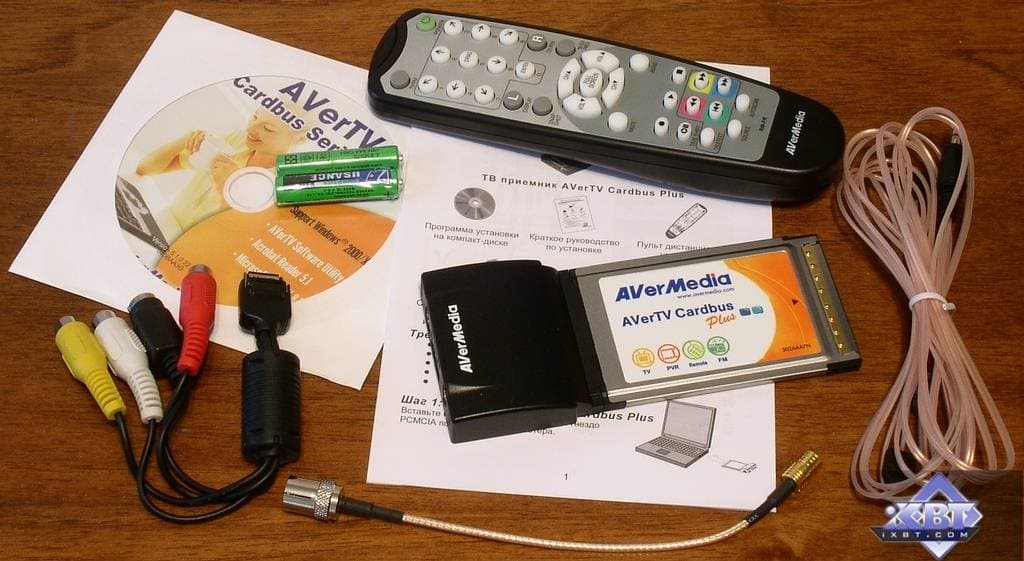

Несмотря на миниатюрные размеры упаковки, комплект поставки нельзя назвать скромным. Внутри находятся:

  • Тюнер
  • Пульт ДУ
  • Переходник для подключения телевизионной антенны с разъемом IEC
  • FM-антенна
  • Переходник для подключения внешних устройств
  • CD с драйверами и программным обеспечением
  • Краткое русскоязычное руководство по установке тюнера

PCMCIA-тюнеры компании, в отличие от AVerTV USB 2.0, не имеют дополнительного ПО для захвата и редактирования видео.

Конструкция и спецификации

Основные возможности AVerTV Cardbus Plus стандартны для современных тюнеров производства AVerMedia. С поправкой на используемый интерфейс, разумеется.

  • Поддержка декодирования стереозвука формата A2/NICAM
  • Поддержка записи в MPEG4
  • Полная поддержка mp3
  • Функция Time Shift для телевидения и FM-радио
  • Воспроизведение записи как «Кадр в кадре»
  • Масштабирование ТВ-изображения внутри окна
  • 16-канальный предварительный просмотр
  • Несколько режимов деинтерлейсинга
  • Управление режимами автоматической регулировки усиления

Странно, что в AVerMedia не сочли нужным отметить ещё одну интересную особенность этой модели. Впрочем, об этом позже.

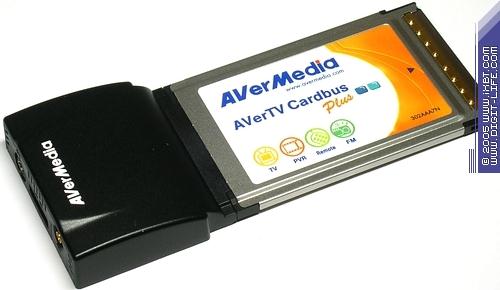

Используемый интерфейс налагает определенные ограничения на дизайн, в связи с чем тюнер с виду отличается от тех же Wi-Fi адаптеров разве что большими габаритами выступающей части.

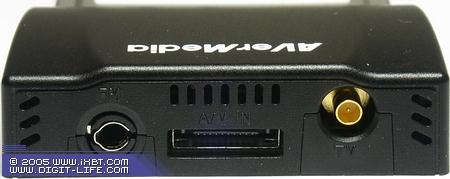

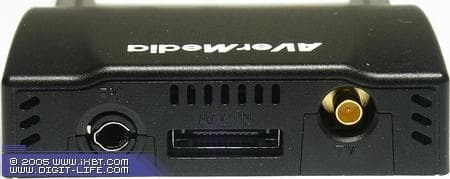

Телевизионная антенна подключается через переходник. Качество используемого экранированного кабеля позволяет надеяться на отсутствие механических повреждений при долгой эксплуатации. FM-антенна имеет разъём mini-jack.

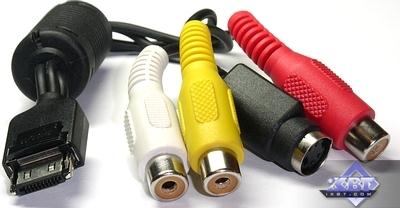

Полный комплект входных видео-и аудиоконнекторов находится на переходнике-разветвителе, подключаемом к разъёму в центре панели.

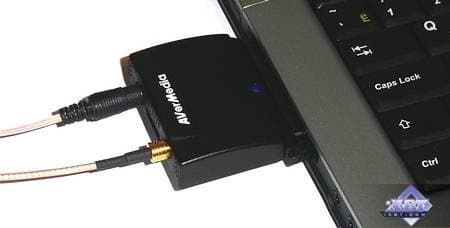

В верхней части тюнера находится синий светодиод, при работе просвечивающий через крышку.

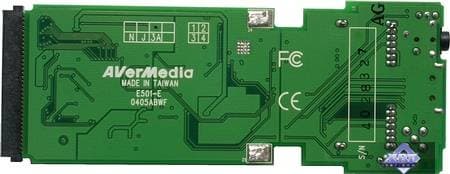

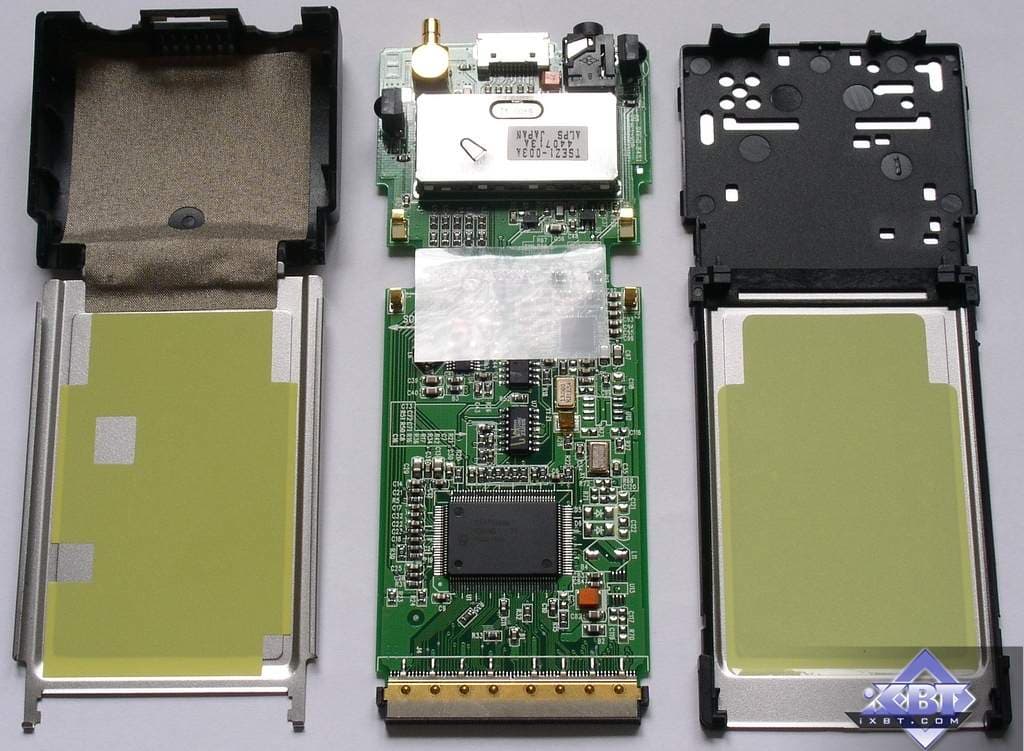

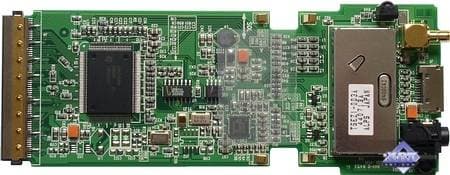

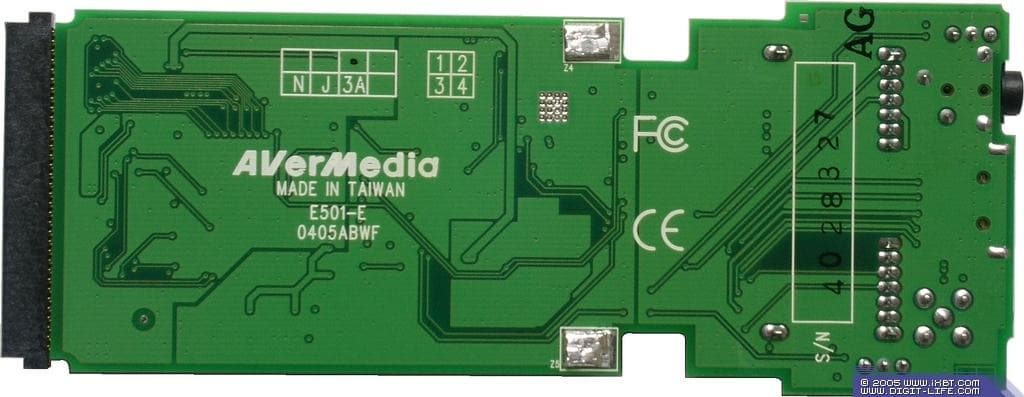

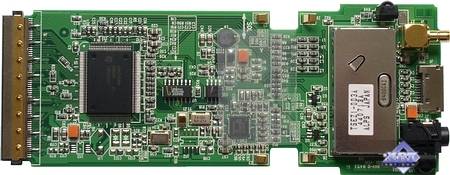

Вскрытие тюнера показало заботу производителя об экранировке основных компонентов.

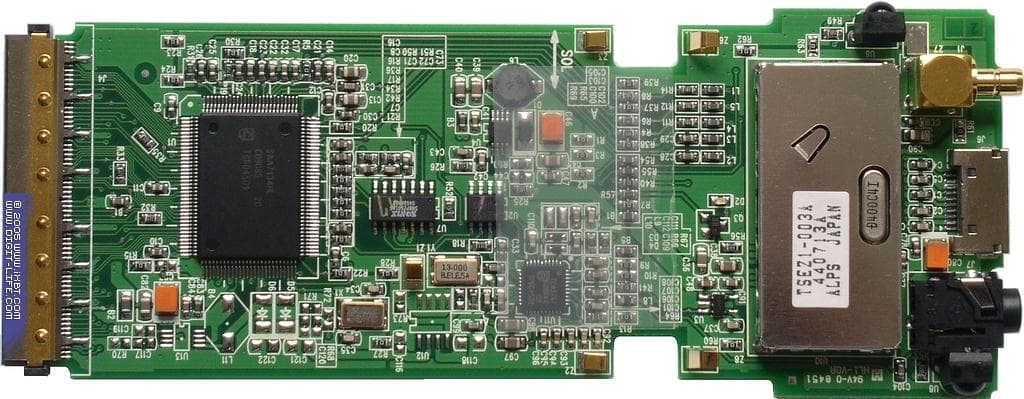

Аппаратная часть преподнесла несколько сюрпризов.

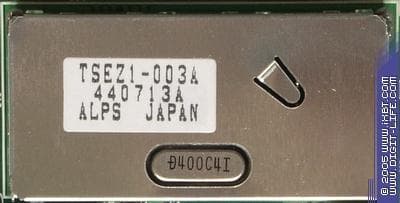

Приём сигнала обеспечивает малогабаритный селектор серии TSE от японской корпорации ALPS ELECTRIC CO., LTD., имеющий поддержку BG/DK/I.

По утверждениям производителя, миниатюрные размеры этих радиоблоков (внутренний объём приёмника — 4 мл) достигнуты благодаря использованию керамических элементов и монтажу высокой плотности. Заметим, что и сама плата продолжает традиции AVerTV Studio Model 307, электролитические конденсаторы отсутствуют. Интересный момент — ВЧ-блоки ALPS TSE позиционируются для использования не только в компьютерных тюнерах, но также в LCD-телевизорах и DVD-рекордерах.

Для аналогово-цифрового преобразования используется хорошо знакомый по PCI-тюнерам Philips SAA7134HL с поддержкой декодирования A2/NICAM.

Выше мы говорили об одной особенности этой модели. Приятным сюрпризом стало наличие полупроводникового FM-тюнера Philips TEA5767. Высокое качество работы этой микросхемы мы отмечали в обзорах MSI TV@nywhere Master MS-8606, Compro VideoMate TV Gold Plus II и Kworld Xpert TV-PVR 7134. Впрочем, инженеры AVerMedia имеют определённый опыт в использовании TEA5767, этот чип устанавливается на AVerMedia USB Radio.

Следует отметить наличие двух (!) ИК-приёмников по бокам тюнера. Логичное решение, если учесть что разъём может быть расположен как с левой, так и с правой стороны ноутбука.

Конфигурация тестового компьютера

При тестировании использовался ноутбук Acer TM2353LC.

  • Процессор Celeron M 340 (1,5 ГГц)
  • Чипсет Intel 852GM
  • Оперативная память 256 МБ
  • HDD 40 ГБ
  • Операционная система Windows XP Home (SP2) RUS

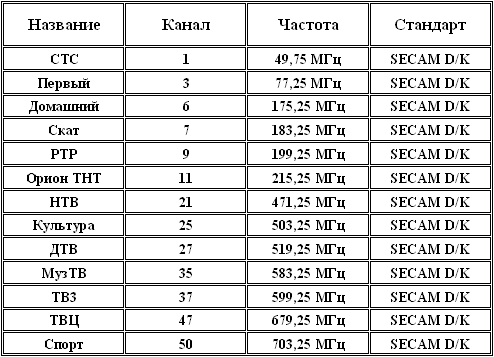

Список эфирных каналов при тестировании

Настройка

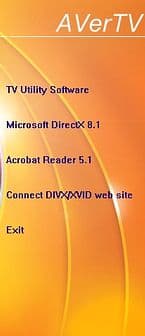

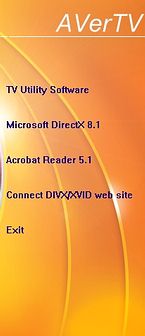

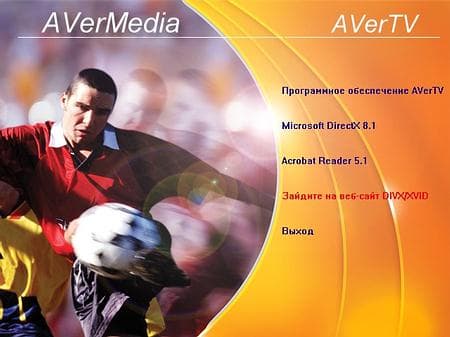

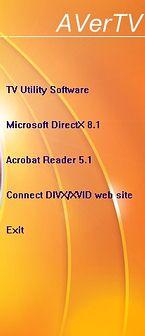

Традиционно язык установочного меню зависит от региональных настроек операционной системы. Наличие DirectX 8.1 выглядит в настоящее время сущей нелепостью.

После установки получаем следующие устройства

и иконку программы Quick TV в системном трее.

PCMCIA поддерживает возможность «горячего» подключения, поэтому всплывающее меню имеет соответствующую настройку.

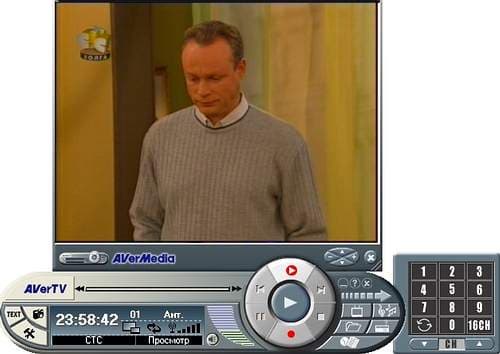

Особенности работы программы AVerTV описаны в обзорах AVerTV Studio Model 305 и AVerTV Studio Model 307, никаких изменений в этой области не произошло.

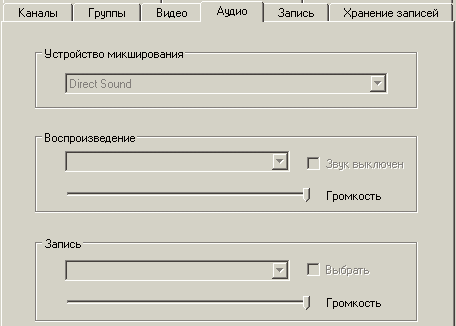

Разве что в пункте, отвечающем за аудионастройки, в силу передачи звука посредством интерфейса отсутствует выбор устройства.

Используются те же фильтры деинтерлейсинга, что и в PCI-тюнерах компании, примеры их работы можно найти в обзоре AVerTV Studio Model 305.

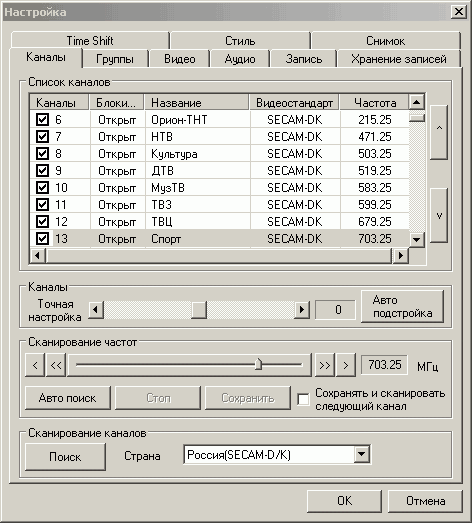

При настройке каналов используется полный список частот без разделения на антенный и кабельный диапазон. При наличии у пользователя каналов с разными системами цветности используется автоопределение стандарта, возможность принудительной настройки отсутствует.

К сожалению, в случае одновременного появления в списке каналов с разными частотами поднесущей звука (BG/DK) могут возникнуть сложности, так как этот параметр (пункт Страна) является общим для всего списка.

Признаться честно, от ВЧ-модуля таких размеров я ожидал в лучшем случае результатов работы, схожих с малогабаритными селекторами от LG INNOTEK. Не тут-то было, тюнер обнаружил все мои каналы с качеством, не уступающим ВЧ-блокам от Philips (!). Аплодисменты в адрес ALPS ELECTRIC.

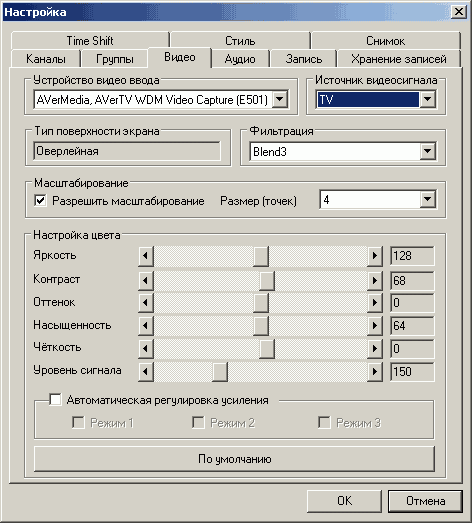

Возможность отключения автоматической регулировки усиления может помочь в борьбе с эффектом «пересвеченности» изображения. Поясним, что под загадочными настройками Режим 1, Режим 2 и Режим 3 скрываются Контроль порога яркости, Контроль порога цветности и Длинная пауза АРУ в течении VBI соответственно.

Описание дополнительных возможностей программы AVerTV также можно найти в обзорах AVerTV Studio Model 305 и AVerTV Studio Model 307. Отметим, что при работе в режиме отложенного просмотра Time Shift с профилем DVD (720×576, 6000 кбит/c) загрузка ЦП в тестовой конфигурации достигала 95-99%. Однако проблем с равномерностью вывода изображения и звука замечено не было. Какая часть процессорных ресурсов при этом расходуется на декодирование, можно легко вычислить, зная, что запись с такими же настройками загружает процессор на 70-80%.

Качество

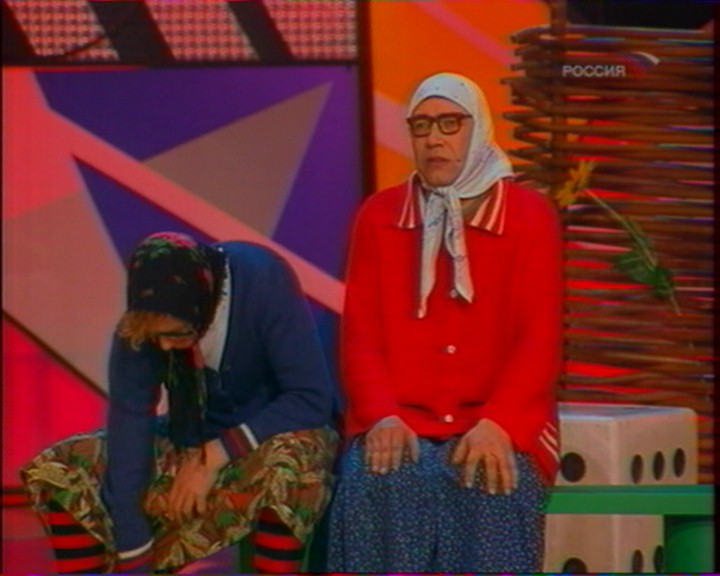

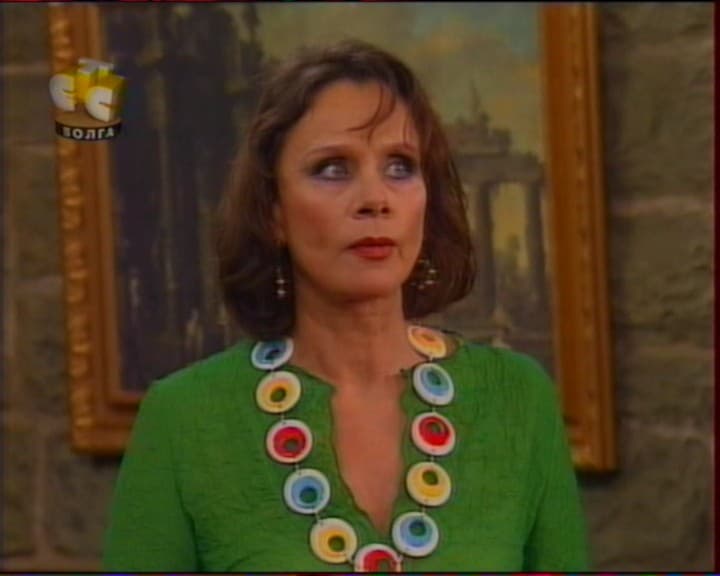

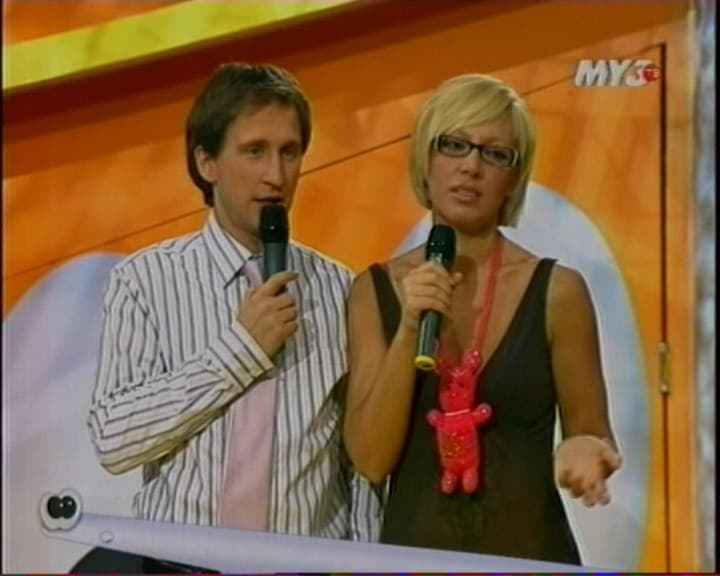

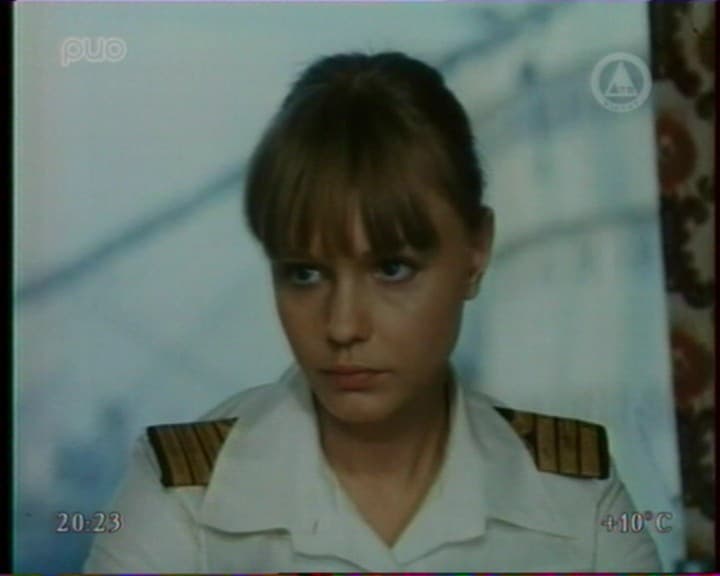

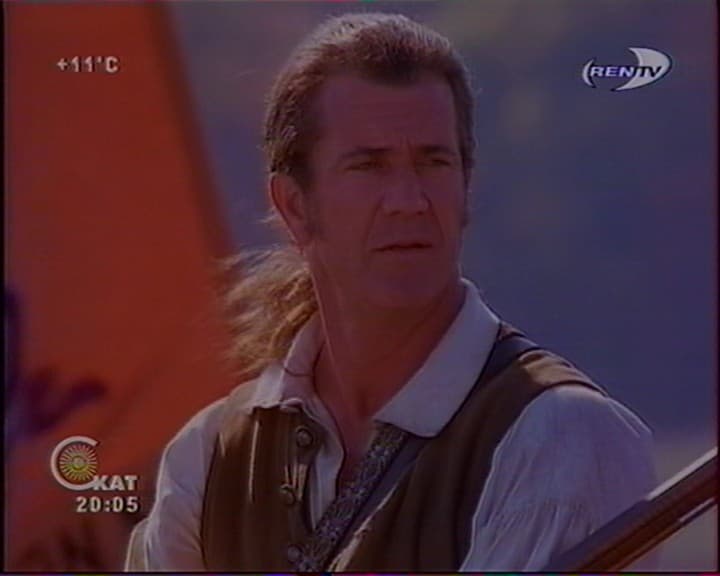

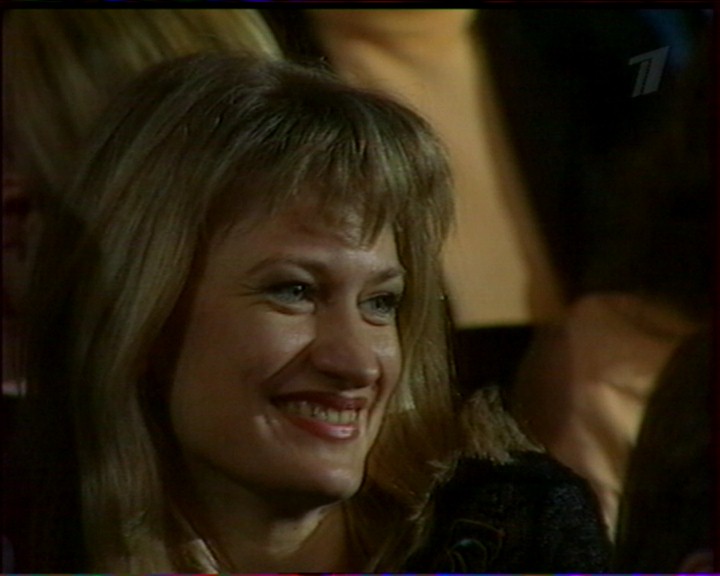

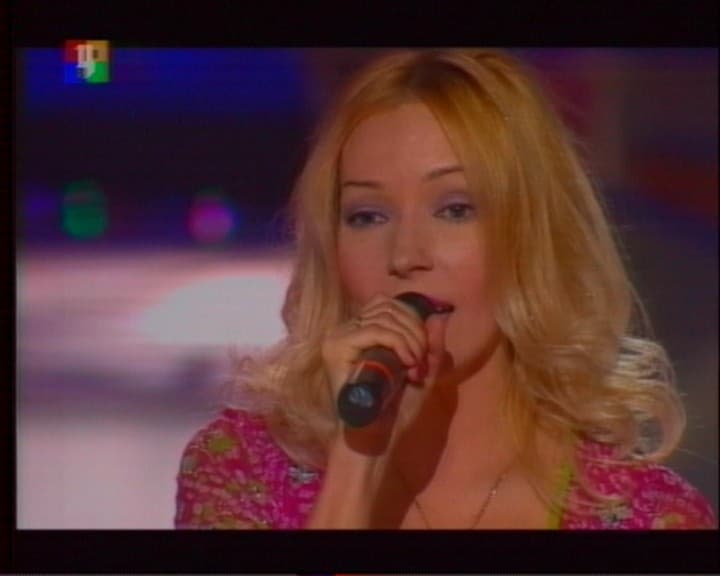

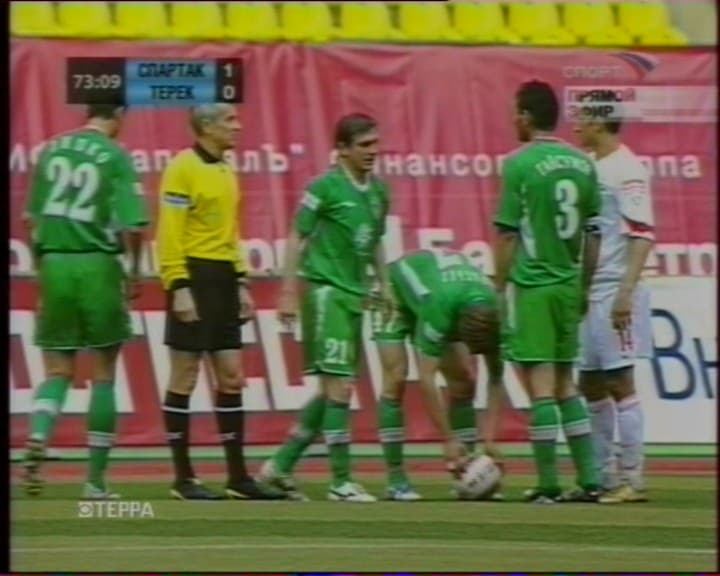

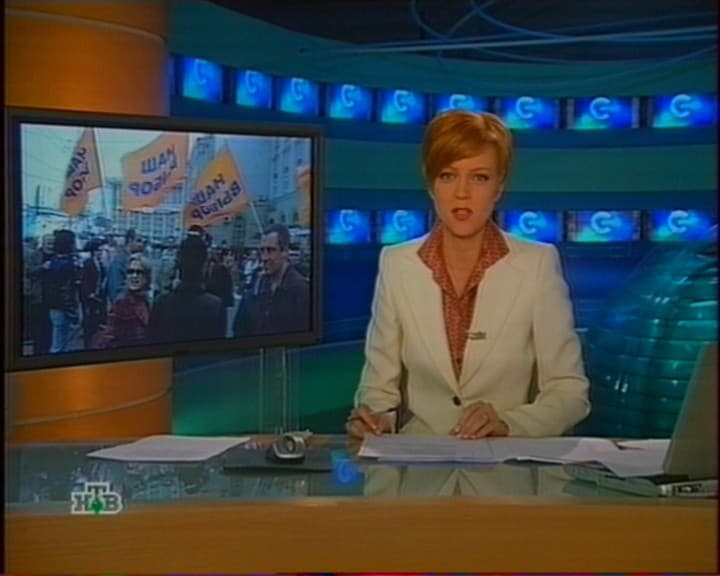

Приёмники от ALPS и Philips SAA7134HL позволяют добиться хорошего качества изображения и звука (для захвата кадров использовался режим деинтерлейсинга Blend3).

Небольшое запаздывание звука при переключении каналов, по всей видимости, связано с автоопределением звукового стандарта и реализацией передачи звука.

Интерфейс позволяет использовать для работы с тюнерами сторонние приложения. Однако запустить популярную программу для работы с чипсетами от Philips FLY 2000 TV в native-режиме мне так и не удалось. Во FlyDS удалось получить только звук. Так что, на подбор альтернативной программы в данном случае может потребоваться время. С другой стороны, тот же AVerTV USB 2.0 в режиме TV-тюнера программами сторонних разработчиков не поддерживается в принципе.

FM-тюнер

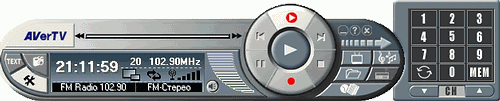

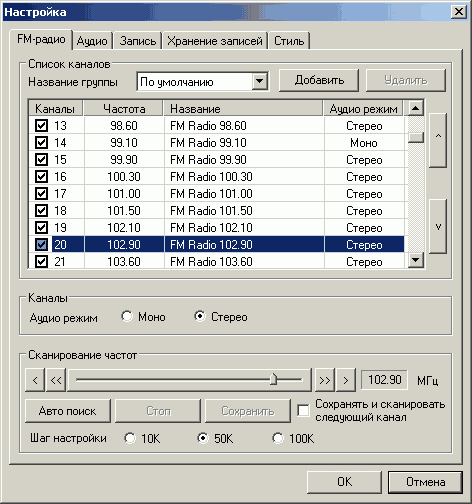

В программе AVerTV используется общий интерфейс для TV- и FM-режимов.

Использование TEA5767 привело к отличной работе алгоритма поиска радиостанций.

Мы уже не раз отмечали высокое качество звука у тюнеров, оснащённых этой микросхемой. Для скачивания доступны 20-секундные фрагменты, MP3, 192 Кбит/c, 44 КГц.

Наличие Time Shift в режиме FM-радио пока ещё не является стандартом.

Запись в mp3 не ограничена системными параметрами, максимальными настройками являются 320 Кбит/с 44 КГц. К сожалению, в нашем случае независимо от настроек при использовании этого формата, в файле обнаруживался заметный треск (скачать 20-секундный фрагмент, MP3, 128 Кбит/c). Конечно, не исключена возможность влияния используемой при тестировании системы, к тому же при записи в wav этот эффект полностью отсутствовал.

Пульт ДУ

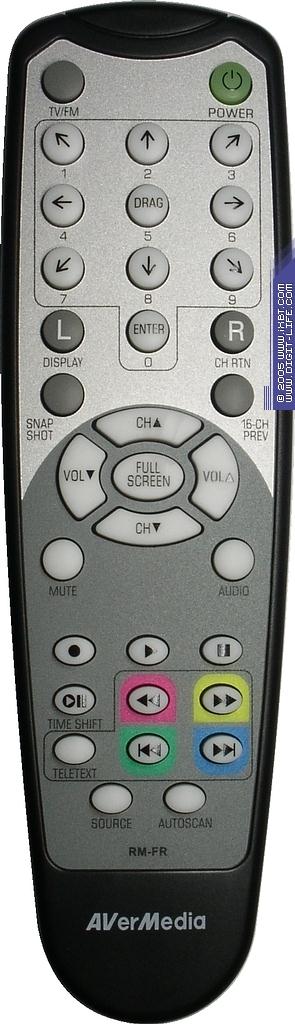

Неожиданным шагом при комплектации такого компактного устройства как PCMCIA-тюнер, стало использование полноразмерного пульта ДУ, работающего от двух батареек типоразмера AAA. Неисповедимы пути производителей, схожий пульт можно обнаружить (сюрприз, сюрприз!) в коробке с GOTVIEW PCI 7135. К эргономике пульта нареканий не возникает, нажатие кнопок информативно. Впрочем, есть повод и для критики. Пульт поддерживает эмуляцию мыши, но в отличие от тюнеров производства Kworld Computer, имеющих такую же возможность, на кнопки нанесены изображения стрелок, цифрам же отведена эпизодическая роль. Не очень удобно, мягко говоря.

Выводы

Компактный высококачественный ВЧ-модуль и реализация работы FM-тюнера с помощью отдельной высококачественной микросхемы, безусловно, позволяют присудить AVerTV Cardbus Plus награду нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • PCMCIA
  • Хорошее качество изображения и звука в TV-режиме
  • Отличное качество звука в режиме FM-радио
  • Хорошая чувствительность
  • Поддержка декодирования стереозвука A2/NICAM
  • Хорошая экранировка
  • Компактные габариты и вес
  • Наличие пульта ДУ
  • Поддержка в одном списке каналов PAL и SECAM
  • Деинтерлейсинг
  • Масштабирование ТВ-изображения
  • Time Shift
  • Воспроизведение записи как «Кадр в кадре»
  • 16-канальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Поддержка MPEG-4 и других сторонних кодеков
  • Удобное ПО с поддержкой русского языка

Минусы

  • Отсутствие одновременной поддержки BG и DK в списке каналов программы AVerTV
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи
  • Проблемы с качеством при записи звука в формате MP3 (возможно, особенность тестовой конфигурации)

Несмотря на отмеченные недостатки, AVerTV Cardbus Plus является единственной достойной моделью с интерфейсом PCMCIA, представленной на российском рынке в настоящее время. Уверенный приём сигнала, отличное качество изображения и звука в TV-режиме, поддержка декодирования A2/NICAM, высококачественный FM-тюнер и удобное русифицированное ПО делают эту модель более чем привлекательной для владельцев ноутбуков, ценящих компактность. К тому же, цена позволяет AVerTV Cardbus Plus уверенно конкурировать с топ-моделями TV-тюнеров с интерфейсом USB 2.0.

Средняя текущая цена (количество предложений) AVerTV Cardbus Plus в московской рознице: Н/Д(0)



Выражаем благодарность компании «Антарес»
и Самарскому филиалу компании «Санрайз»
за предоставленное на тестирование оборудование
