Kworld NB-TV 220 — мультистандартный гибридный TV-тюнер под PCMCIA с двумя приёмниками




Одна голова — хорошо, а две…
Начало известной пословицы

В ситуации первых лет эпохи цифрового телевидения прослеживается достаточно параллелей с переводом видео- и аудиоконтента на цифровые носители. Аналогом музыкальных центров и магнитол, имеющих наряду с CD-приводом кассетные деки, позже — видеомагнитофонов, совмещенных с DVD-проигрывателями, в индустрии компьютерных TV-тюнеров являются так называемые гибридные модели. Мы уже познакомились с Pinnacle Media Center 300i и Compro VideoMate DVB-T300. Кроме того, этой тематике посвящены следующие наши материалы.

Другой современной тенденцией компьютерной отрасли являются темпы роста рынка мобильных компьютеров и соответствующее им пропорциональное снижение цен. Ну а владельцам ноутбуков не чуждо желание обзавестись подходящим по размеру средством просмотра телевизионных программ. Схожесть широко распространённого в ноутбуках интерфейса PCMCIA с PCI делает его использование достаточно привлекательным для работы с тюнерами при сохранении компактных габаритов последних. Это подтверждается результатами тестирования AVerTV Cardbus Plus, работающего, однако, только с аналоговым телевидением.

Рассматриваемая в этом обзоре модель является в некотором роде уникальной. PCMCIA-формат не помешал инженером тайваньской Kworld Computer Co., Ltd. организовать одновременный приём двух телепрограмм — аналоговой и цифровой. Попробуем разобраться, на какие жертвы пришлось пойти для обеспечения этой возможности.

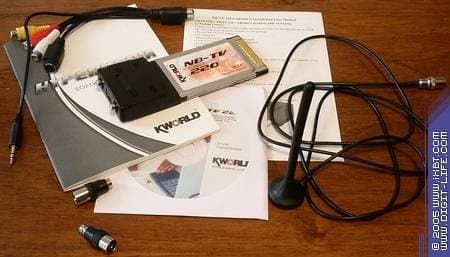

Комплект поставки

Небольшая коробка оформлена в едином стиле с тюнерами серии TV-MCE и остальными DVB-T устройствами компании.

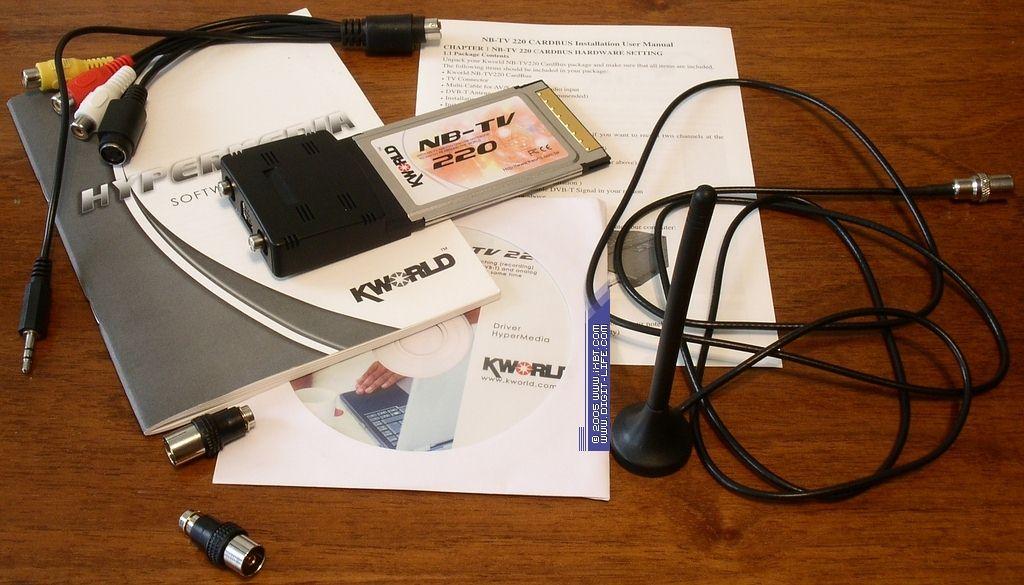

Внутри обнаружились:

  • Тюнер
  • Антенна
  • 2 переходника под антенный разъём типа IEC
  • Переходник-разветвитель для подключения внешних источников
  • CD с драйверами и программным обеспечением
  • Руководство по установке
  • Руководство пользователя

Пакет дополнительных программ от Honest Technology, по-прежнему, состоит из следующих компонентов:

MPEG Encoder 4.0 для конвертирования DV/AVI файлов в MPEG/DVD,

MPEG Editor 4.0 для редактирования видео

и DVD Maker 3.0 для создания и записи VCD и DVD

Изменилась схема вызова этих программ, но об этом мы поговорим ниже.

Конструкция и спецификации

Компоновка тюнера обусловлена используемым интерфейсом. Размеры устройства — 131×54×17 мм.

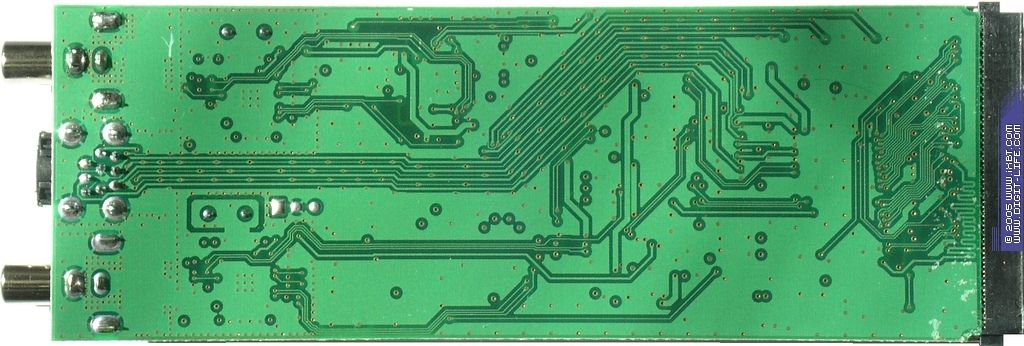

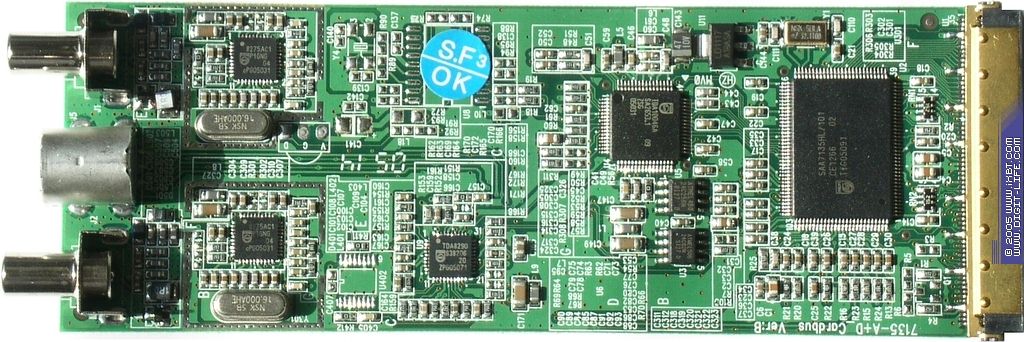

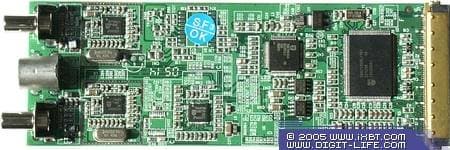

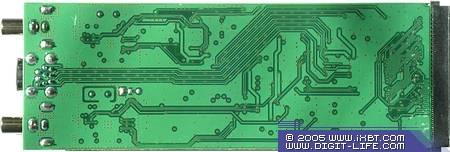

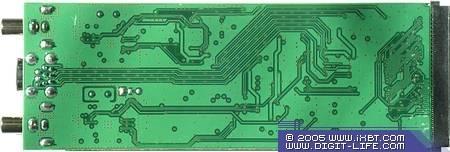

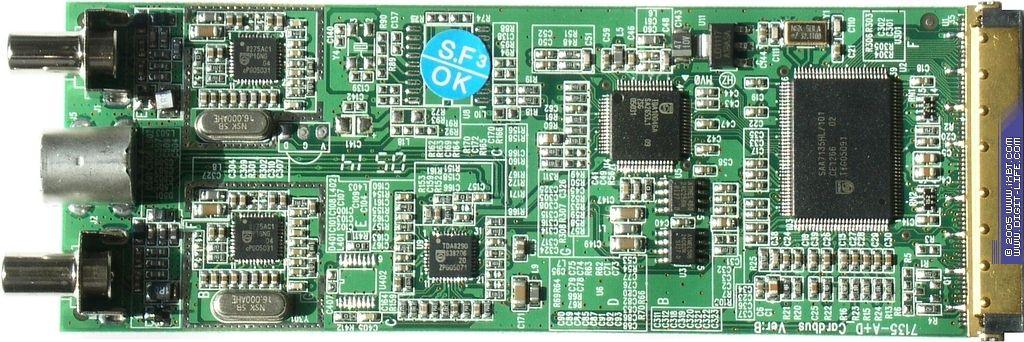

В отличие от AVerTV Cardbus Plus, конструкция не предусматривает разборки в домашних условиях. Для того чтобы добраться до платы, пришлось изрядно потрудиться, но результат того стоил.



В Kworld NB-TV 220 используется новая ревизия печально известного полупроводникового ВЧ-блока TDA8275 от Philips Electronics. Микросхема TDA8275AC1 получила поддержку DVB-T, что же касается качества работы с аналоговым телевидением — покажет тестирование.

Предназначенный для работы с DVB-T чип используется в паре с COFDM демодулятором Philips TDA10046A.

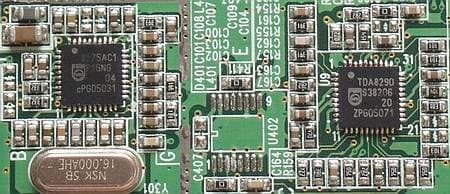

Второй TDA8275AC1 совместно с мультистандартным демодулятором TDA8290 отвечает за приём аналогового сигнала.

Осталось упомянуть о 9-битном АЦП Philips SAA7135HL, поддерживающем все существующие телевизионные стандарты. Разумеется, речь об аналоговом режиме, при работе с DVB-T чип используется в качестве моста.

Спецификации обещают следующее:

  • Поддержка телевизионных стандартов NTSC M/J, PAL BG/DK/I, PAL M/N, SECAM BG/DK, SECAM L/L' (аналоговое телевидение)
  • Поддержка декодирования звука в форматах BTSC, EIAJ, NICAM, A2 (аналоговое телевидение)
  • Диапазон работы в аналоговом режиме 48,25 — 863,25 МГц (PAL)/55,25 — 855,25 МГц (NTSC)
  • Диапазон работы в цифровом режиме 51 — 858 МГц
  • Полоса пропускания (для DVB-T) — 6 (NTSC), 7/8 (PAL) МГц
Наличие двух ВЧ-блоков позволило реализовать полноценные функции Picture-In-Picture (PIP) и Picture-On-Picture (POP).

Остальные возможности представляют собой стандартный набор, присущий большинству современных программ для работы с TV-тюнерами.

  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр Channel surfing
  • Поддержка MPEG1/2/4 при записи (остальные кодеки не поддерживаются)
  • Таймер сна
На своём месте и фирменная технология SRPOSchedule-Recording in PC Power-Off Mode (в русском варианте З.З.В.В.КЗапись в Запланированное Время при Выключенном Компьютере). Напомним, что функция SRPO позволяет включать компьютер для записи только из спящего режима (Hibernate).

Декодирование MPEG-2 осуществляется программно, поэтому для одновременной работы с двумя каналами минимальным процессором, рекомендованным разработчиками, является Pentium-IV 1,6 ГГц (!). Конечно, в большей степени такая рекомендация относится к записи или режиму Timeshift, тем не менее, потенциальным пользователям имеет смысл обратить внимание на это обстоятельство.

Конфигурация тестового компьютера

При тестировании использовался ноутбук IBM ThinkPad R50e UR0NFRT

  • Процессор Intel Mobile Pentium 705 Centrino 1.5ГГц
  • Intel Extreme Graphics 2, 64 МБ
  • SoundMAX SB Pro
  • Оперативная память 256 МБ
  • HDD 40 ГБ
  • Операционная система Windows XP Home (SP2) RUS

Подключение

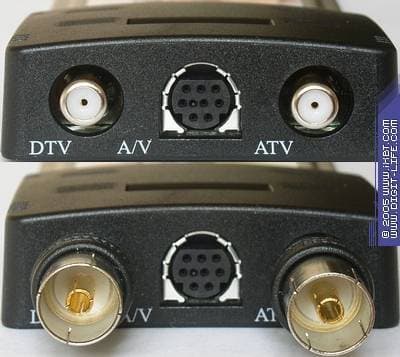

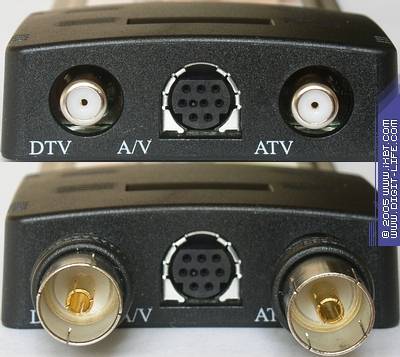

Для подключения антенн используются переходники. Такое решение позволяет без проблем использовать как IEC-разъёмы, так и F-Connector.

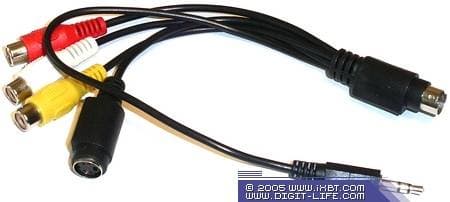

Коммутация с внешними устройствами организована при помощи переходника-разветвителя 9-pin — 2 RCA (аудио) + RCA (видео) + S-Video + mini-jack.

Отметим, что возможность передачи звука по шине имеет альтернативу — подключение к линейному/микрофонному входу.

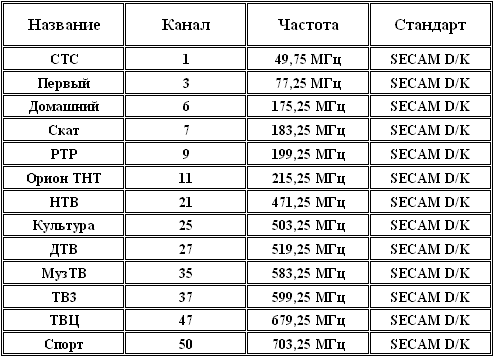

Список эфирных каналов при тестировании

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на антенну из комплекта

Настройка

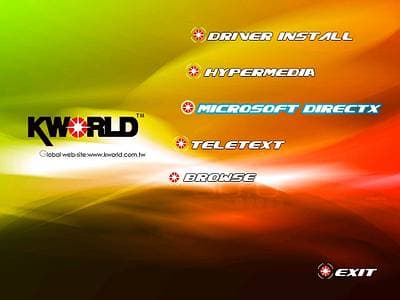

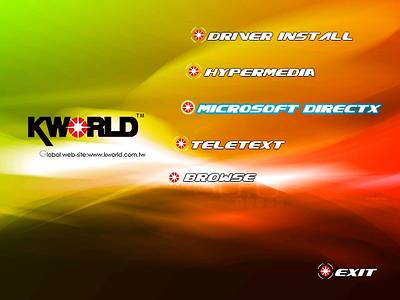

Установочное меню встречает броской цветовой гаммой.

После установки получаем следующее устройство.

В системном трее появляется иконка планировщика.

В процессе тестирования использовался драйвер версии 1.3.2.0.

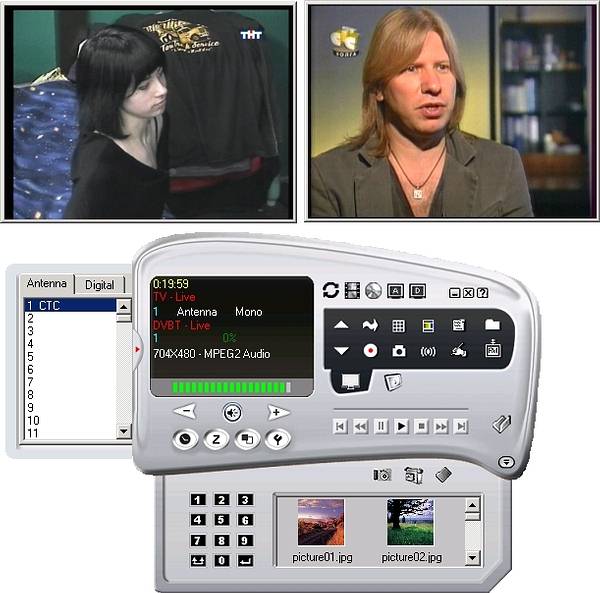

Для работы с тюнером используется программа с претензионным названием HyperMedia. Громоздкая панель интерфейса явно рисовалась левой задней ногой с расчётом на то, что большие разрешения смогут сгладить заметные даже в 1024×768 зубцы алиасинга.

Конечно, это, по большому счёту, придирки, но почему-то WinFast PVR от Leadtek Research, интерфейс которого не отличается обилием прямых углов, ощущения визуального дискомфорта не вызывает. Впрочем, вернёмся к нашим баранам.

Титанические размеры панели позволили без особого ущерба разместить в её верхней части иконки вызова дополнительных программ. Миниатюрный размер и соседство с кнопками включения/отключения аналогового и цифрового видеоокон изящным решением также назвать трудно.

Переключение между настройками цифрового/аналогового режимов осуществляется при помощи соответствующих кнопок-закладок. Попытка «сделать красиво» привела к непривычному дизайну некоторых элементов, например, опознать в изогнутой стрелке включение функции отложенного просмотра удалось не сразу.

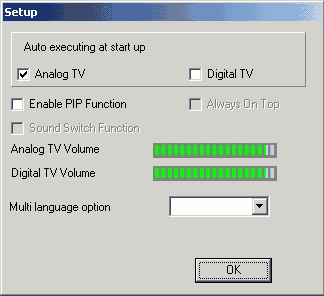

Настройки интерфейса позволяют выбрать режим (допускается одновременная работа как цифрового, так и аналогового) при запуске программы, активировать функцию Picture-In-Picture, а также установить раздельный уровень громкости для разных режимов. Опция выбора языка интерфейса в настоящее время в наших условиях бесполезна, перевод на русский на момент тестирования отсутствовал.

Более пристальное знакомство выяснило наличие под шкурой HyperMedia локальных настроек, характерных для хорошо знакомых нам программ DTVR и XpertTVR, использующихся с цифровыми и аналоговыми тюнерами компании.

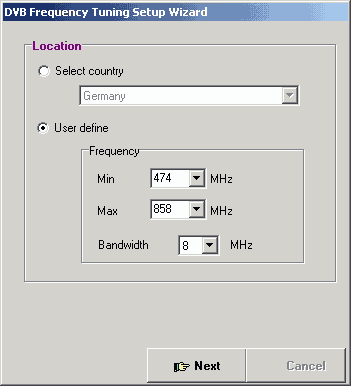

Возможен поиск DVB-T каналов по региону (для открытых московских цифровых каналов рекомендуется Германия) и по заданному диапазону.

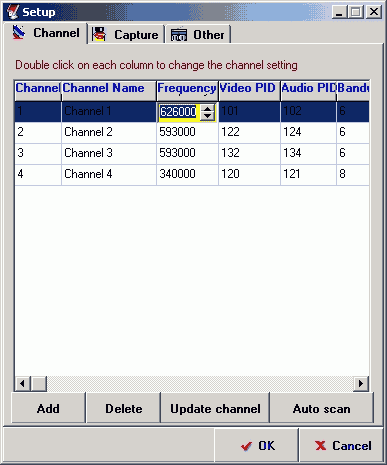

В появившемся списке возможная ручная установка параметров для каждого канала. Так как стандарт DVB-T позволяет передавать на одной частоте несколько каналов, для идентификации станций используются параметры VPID (Video Program Identification) и APID (Audio Program Identification). Допустимо и ручное добавление каналов.

Проблем с поиском не возникло. С приёмом цифровых каналов TDA8275AC1 справился успешно, средний уровень сигнала находился на отметке 65-70%.

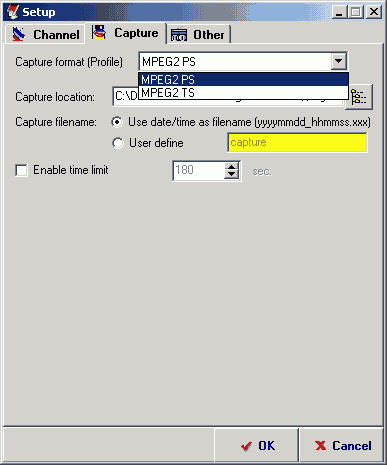

Возможна запись как программного (Program Stream), так и транспортного потока (Transport Stream), содержащего дополнительную сервисную информацию.

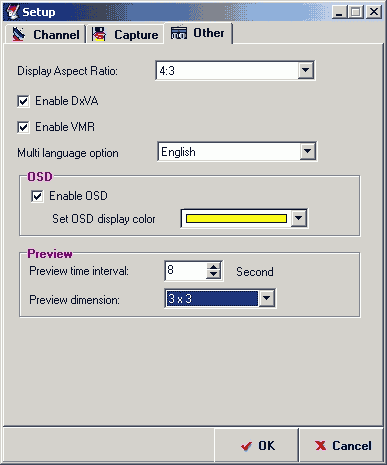

На последней вкладке Other доступны настройка пропорций изображения, включения аппаратной DXVA-акселерации, вывода изображения с использованием VMR (Video Mixing Renderer) и опции режима многоканального предварительного просмотра.

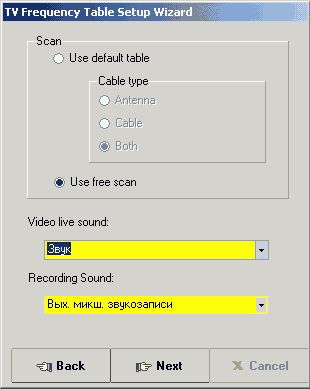

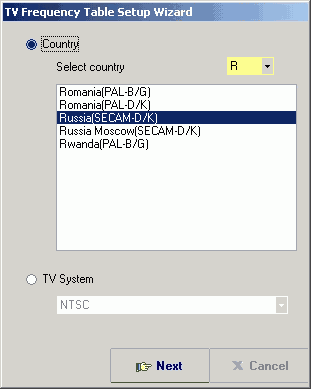

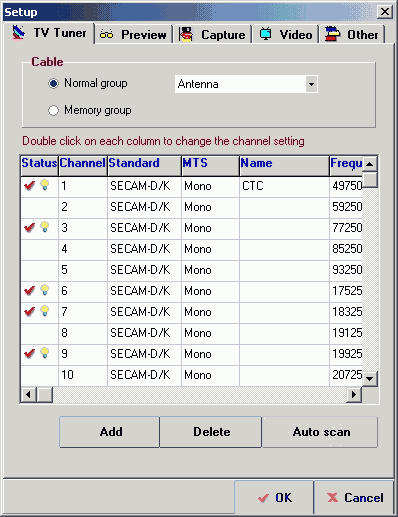

При сканировании аналоговых каналов можно использовать как российскую, так и московскую сетку.

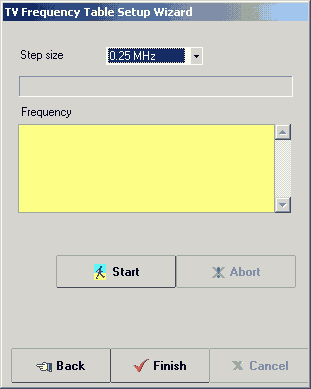

Кроме сканирования по антенному/кабельному диапазонам, возможен и поиск по частоте.

Шаг поиска можно выбрать самостоятельно. При использовании поиска по частоте следует учитывать, что для этого может потребоваться намного больше времени, нежели для поиска по сетке каналов.

К сожалению, существенных отличий от работы предыдущей ревизии TDA8275 обнаружить не удалось. Мой 11 канал (215,25 МГц) с неуверенным приёмом в списке найденных отсутствовал, добавление его вручную ситуацию не спасло. К положительным моментам работы полупроводниковых приёмников от Philips следует отнести высокую избирательность. Независимо от режима поиска, в списке появлялись только реально существующие каналы.

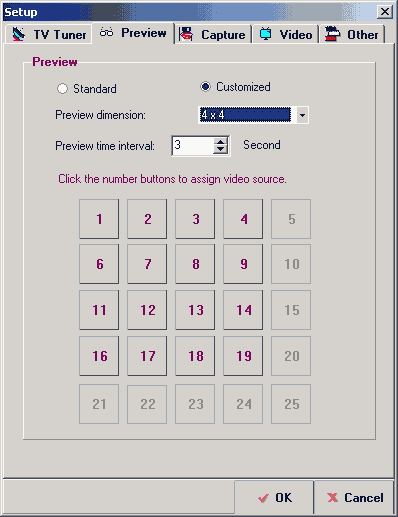

Особенностью подхода Kworld Computer к режиму многоканального предварительного просмотра является индивидуальная настройка источника для каждого окна матрицы, при этом сигнал может поступать даже с видеовхода.

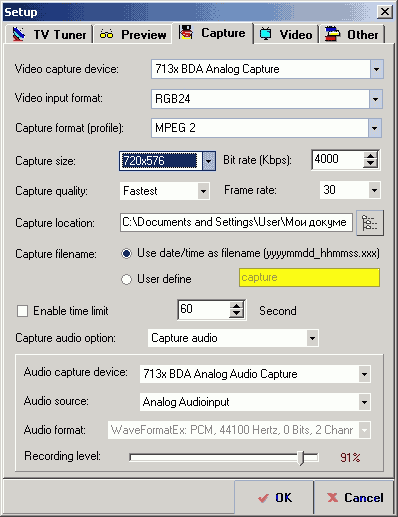

Для захвата в MPEG2 используется кодек от Honest Technology. Запись в MPEG4 возможна с кодеками от Microsoft или DivX (выбор осуществляется в разделе Other). При этом доступны только основные настройки.

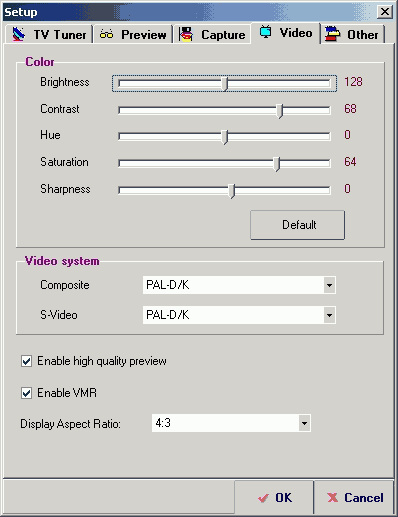

В разделе настроек изображения находится регулировка праметров яркости, контраста, цветности, оттенка и четкости. Здесь же выбираются пропорции изображения для аналогового режима.

Полезными новшествами программы HyperMedia являются наконец-то появившаяся возможность минимизации интерфейсной панели отдельно от окон видеоизображения и сведённые к минимуму рамки вокруг последних.

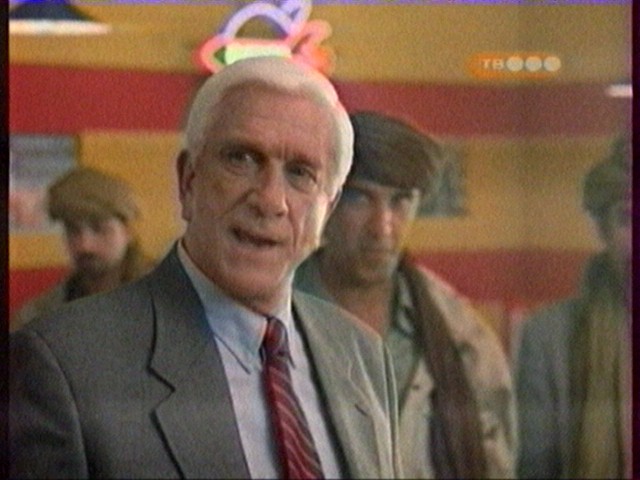

Несмотря на изменившийся интерфейс, захват кадров в аналоговом режиме, по-прежнему, осуществляется с разрешением 640×480.

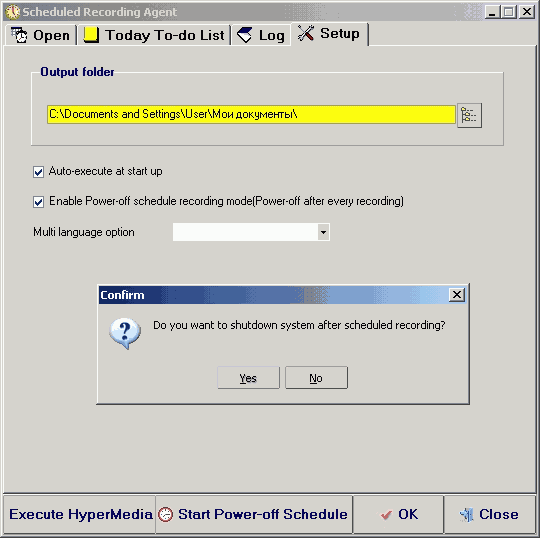

Планировщик умеет отключать компьютер после окончания записи только при использовании фирменной технологии SRPO (Schedule-Recording in PC Power-Off Mode), работающей исключительно с режимом Hibernate.

Качество

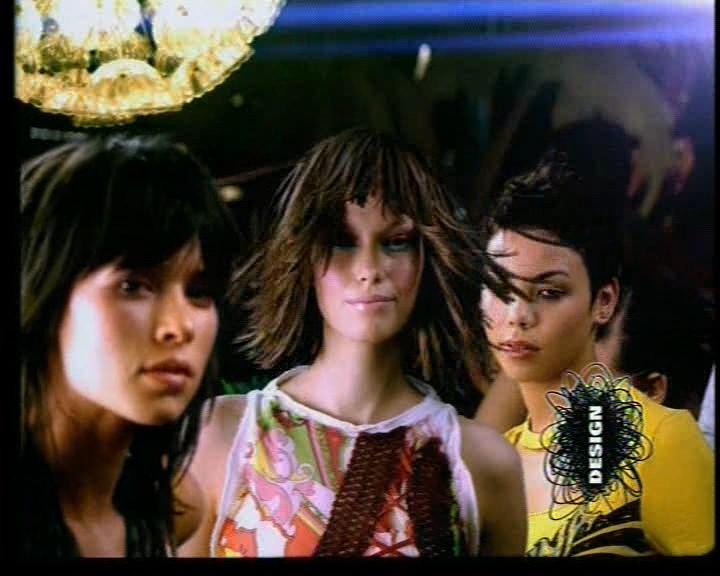

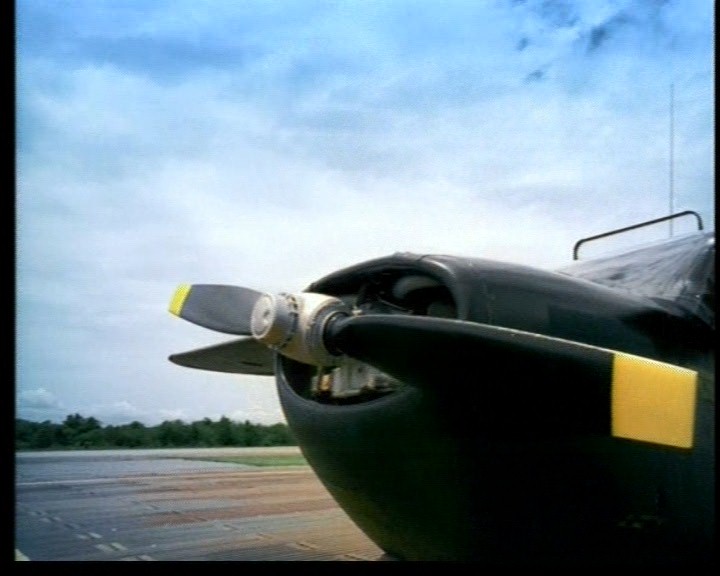

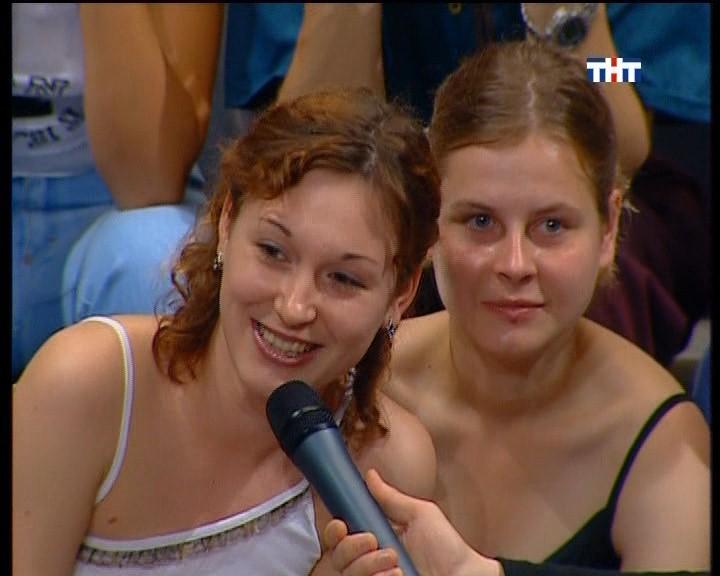

Стандарт DVB-T позволяет транслировать передачи с DVD-качеством при максимальном битрейте в 9000 Кбит/c. В настоящее время ООО «ОКТОД» транслирует каналы в разрешении 720×576 с битрейтом от 3400 до 6000 Кбит/с, что соответствующим образом сказывается на качестве изображения. Аудиопоток при этом имеет битрейт 64-128 Кбит/с и частоту дискретизации 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было.

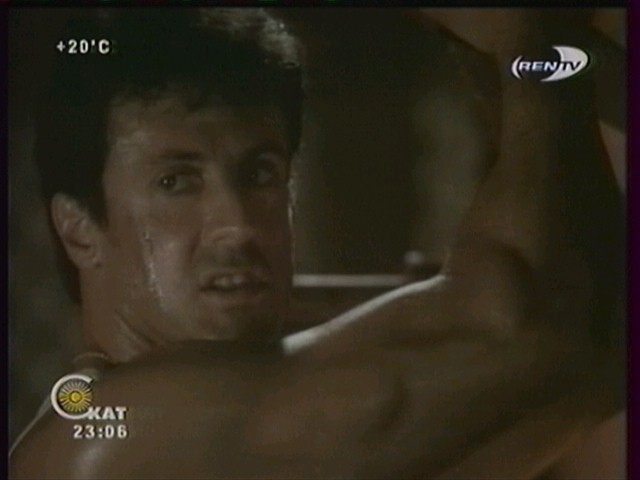

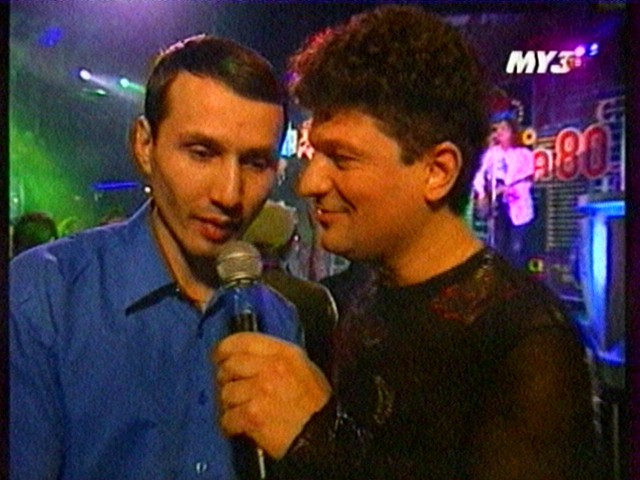

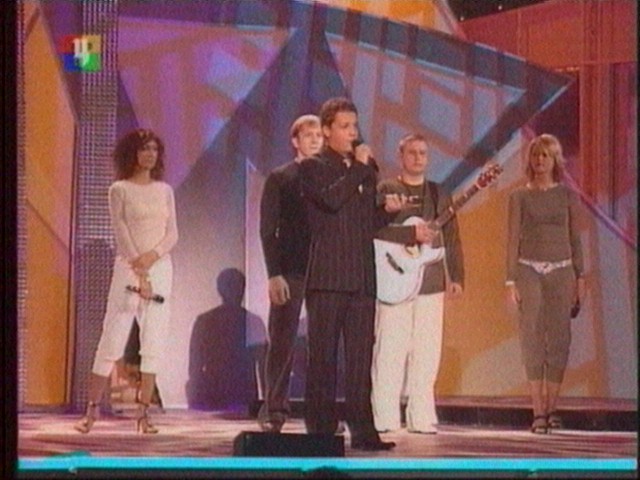

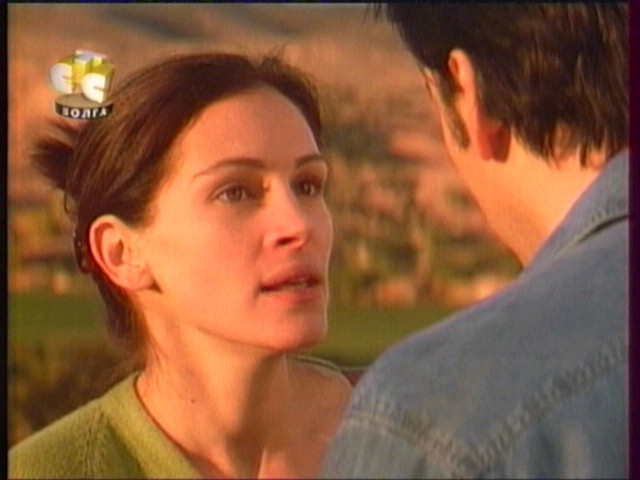

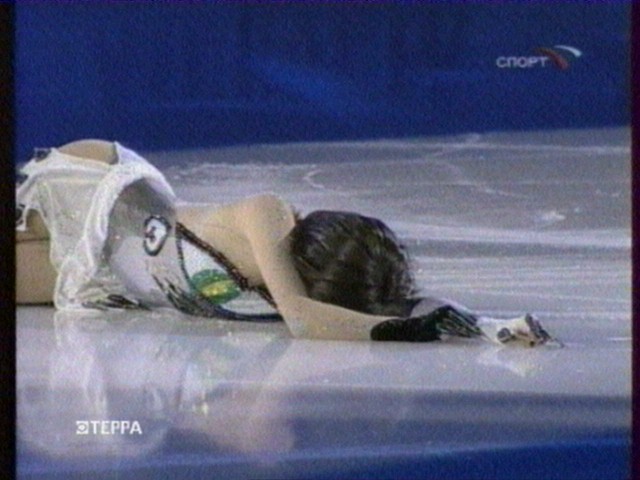

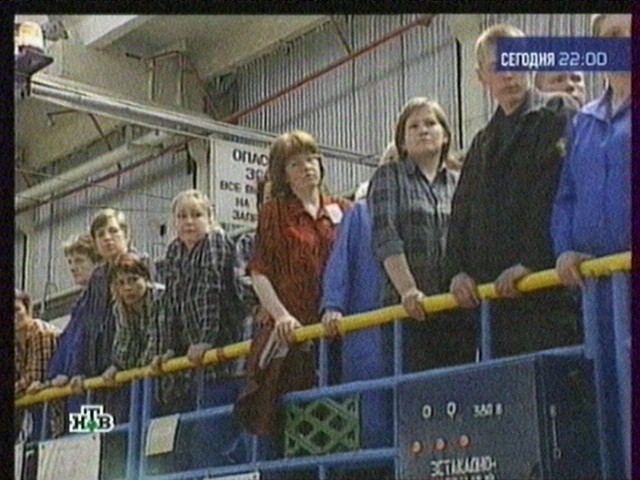

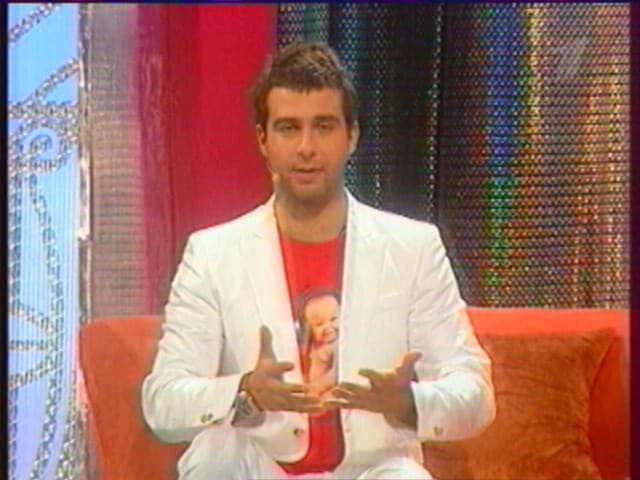

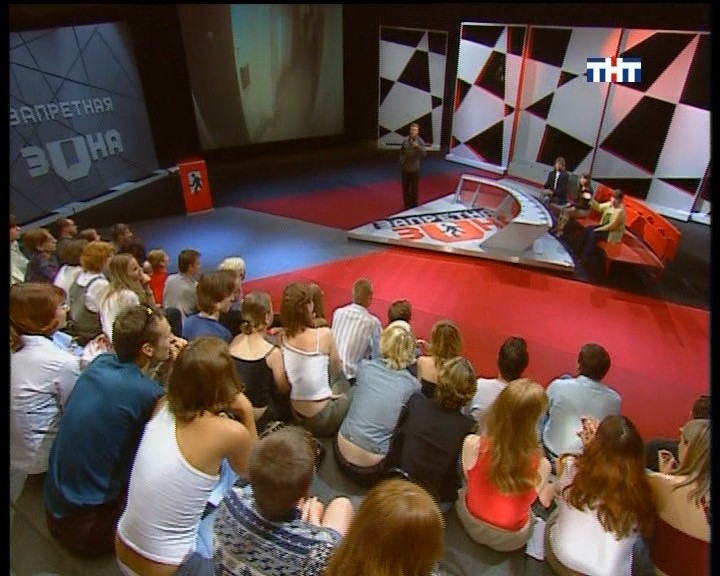

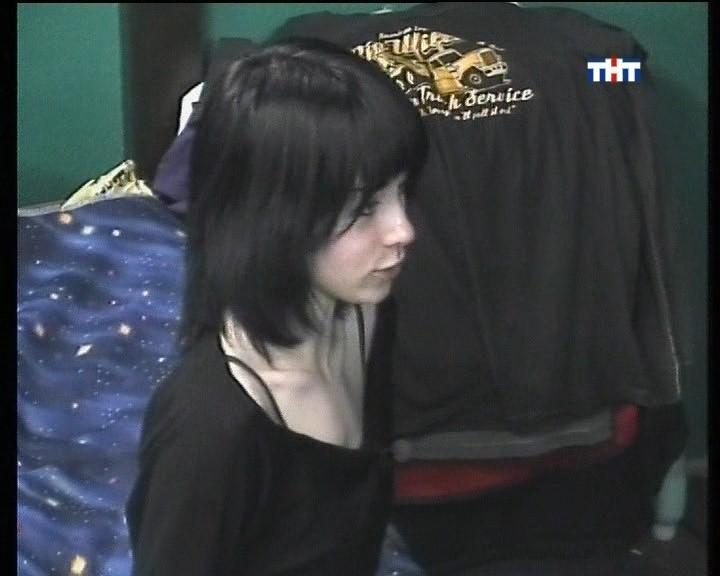

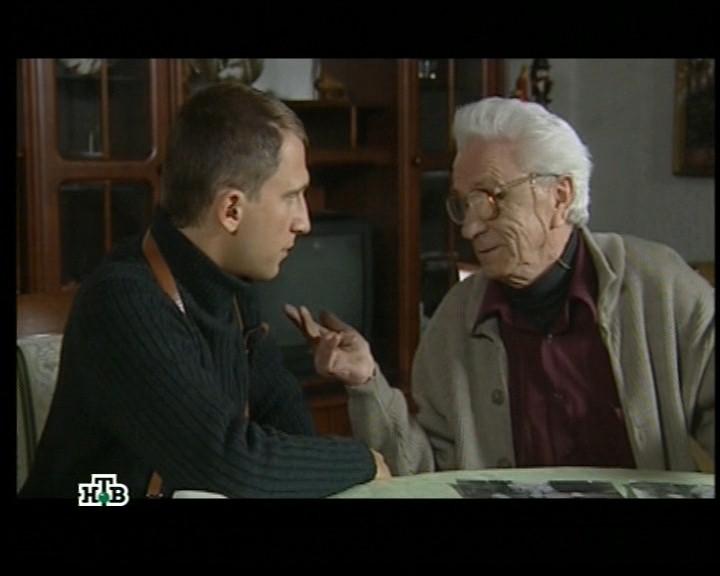

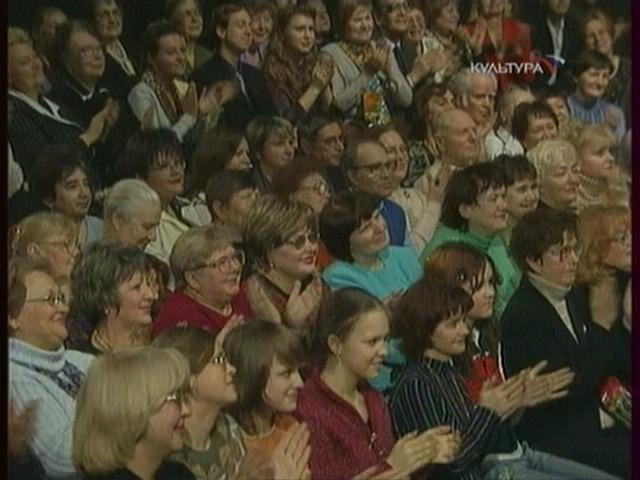

К сожалению, ситуация с аналоговыми каналами не так хороша, как того бы хотелось. В этой части также не наблюдается существенных отличий от TDA8275, наряду с хорошим качеством на одних каналах можно заметить и мелкодисперсный цветовой шум на других.

К качеству звука претензий нет, разве что дополнительные возможности SAA7135HL (Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround и регулировка тембра), реализованные в программах некоторых разработчиков, в данном случае, к сожалению, недоступны.

Предостережения разработчиков по поводу мощности процессора оказались не напрасными, при работе режима Timeshift для двух одновременно принимаемых каналов загрузка ЦП доходила до 80%. С другой стороны, такое использование, вряд ли, можно назвать обычным.

Некоторые опасения вызывает нешуточный нагрев при работе тюнера. Хотя производитель не упоминает о каких-либо предосторожностях, в мощных ноутбуках этого может оказаться достаточно для срабатывания систем понижения частоты/пропуска тактов.

Выводы

Плюсы

  • Интерфейс PCMCIA
  • Два ВЧ-блока с возможностью одновременного приёма двух каналов (цифрового и аналогового)
  • Поддержка всех используемых видео- и аудиостандартов
  • Поддержка декодирования стереозвука
  • Хорошее качество приёма при работе с DVB-T
  • Эффективная работа поиска каналов в аналоговом режиме
  • Возможность передачи звука как по шине, так и с помощью кабеля
  • Возможность захвата с аналоговых источников
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр Multiple Channel Preview
  • Настраиваемый режим предварительного просмотра
  • Поддержка MPEG4
  • Возможность индивидуальной настройки стандарта цветности для каждого канала (в аналоговом режиме)
  • Наличие дополнительного ПО в комплекте поставки

Минусы

  • Повышенные требования к качеству сигнала в аналоговом режиме
  • Проблемы с качеством изображения на некоторых аналоговых каналах
  • Программное декодирование MPEG2
  • Возможное влияние на температурный режим ноутбука
  • Отсутствие пульта ДУ
Безусловно, Kworld NB-TV 220 является интересным устройством. Да, новая ревизия полупроводникового ВЧ-модуля от Philips не отличается идеальной работой с аналоговыми каналами в наших условиях. Однако хорошее качество приёма в цифровом режиме, поддержка всех основных видео- и аудиостандартов, используемый интерфейс и возможность одновременной работы с двумя каналами вполне способны привлечь к этой модели внимание покупателей.

Средняя текущая цена (количество предложений) Kworld NB-TV 220 в московской рознице: Н/Д(0)



Выражаем благодарность PR агенству «2L»
и Самарскому филиалу компании «Санрайз»
за предоставленное на тестирование оборудование
