Behold Columbus — TV- и FM-тюнер с интерфейсом PCMCIA от одного из ведущих игроков на российском рынке




А Колумб не виноват.
М/ф «Остров сокровищ»

InfoNetwork Ltd. является одной из двух представленных на российском рынке компаний, использующих наработки альтернативных программ. Выбор в качестве донора, пожалуй, лучшей программы для чипсетов производства Philips Electronics, в определённой мере ограничил аппаратную базу выпускаемых моделей. С другой стороны, качество работы АЦП этого производителя в настоящий момент позволяет предлагать пользователям вполне конкурентоспособную продукцию. До сих пор в линейке Behold TV присутствовали только PCI-тюнеры. Вывод на рынок модели с интерфейсом PCMCIA позволил InfoNetwork Ltd. предложить свой вариант решения для владельцев мобильных компьютеров.

Комплект поставки

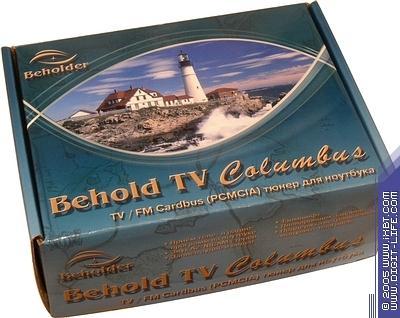

Коробка небольших размеров оформлена в традиционном для тюнеров этой компании стиле, центральным элементом которого является стилизованный «глаз».

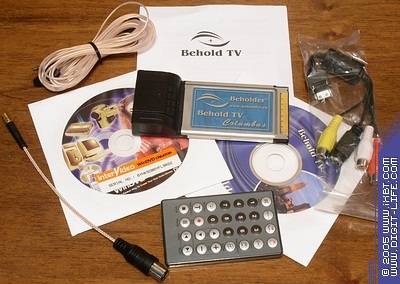

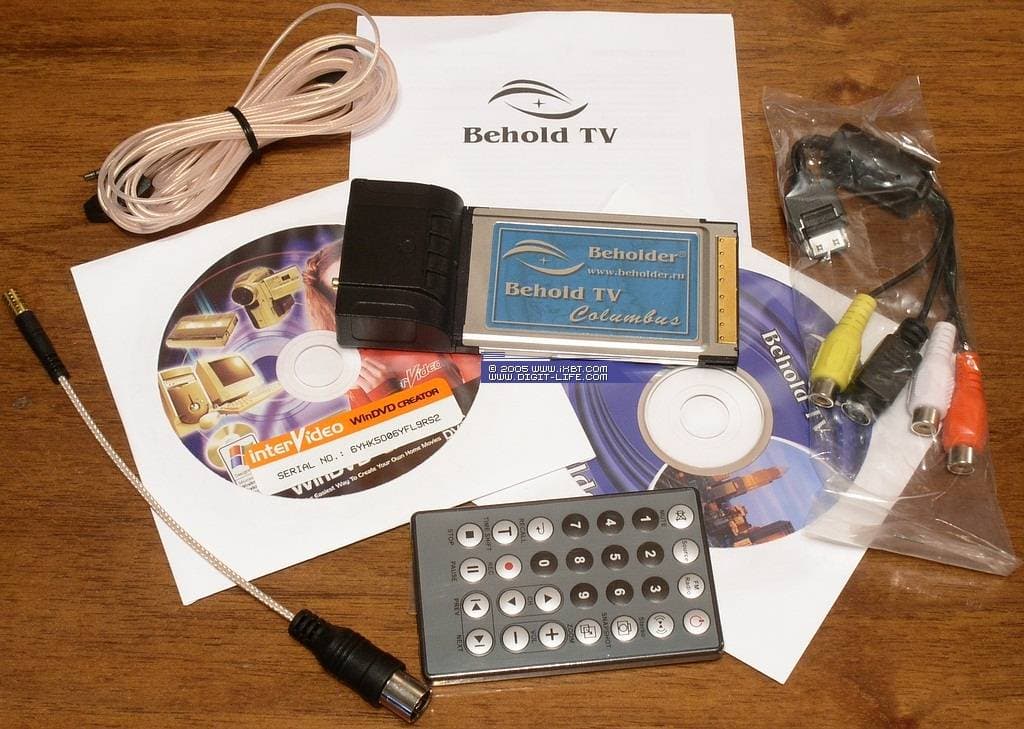

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Переходник для подключения телевизионной антенны с разъемом IEC
  • FM-антенна
  • Переходник для подключения внешних устройств
  • 2 CD с драйверами и программным обеспечением
  • Краткое русскоязычное руководство по установке тюнера

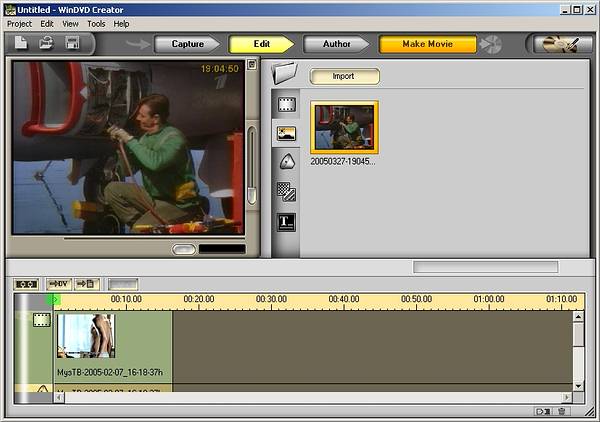

Традиционно, в коробке можно обнаружить CD с программой WinDVD Creator 2 от InterVideo, предназначенной для создания VCD, SVCD или DVD. Поддерживается русский язык, серийный номер указан на конверте с диском. Программа предназначена, в том числе, для установки MPEG1/2-кодеков, необходимых для записи в этих форматах и функционирования режима отложенного просмотра Timeshift.

Конструкция и спецификации

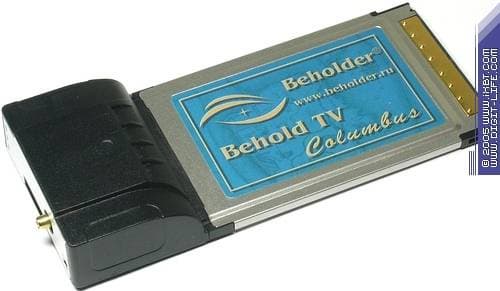

Внешне большинство PCMCIA-тюнеров трудно отличить друг от друга. Фирменная наклейка при подключении находится внутри корпуса ноутбука.

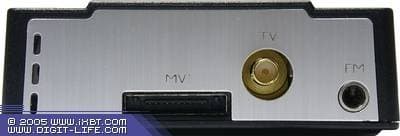

Избежать внешних сравнений с AVerTV Cardbus Plus непросто. В верхней части тюнера также находится просвечивающий через крышку синий светодиод.

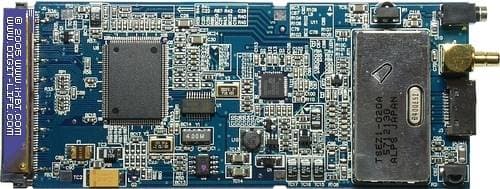

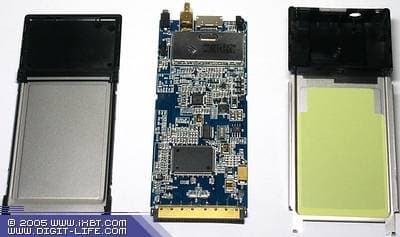

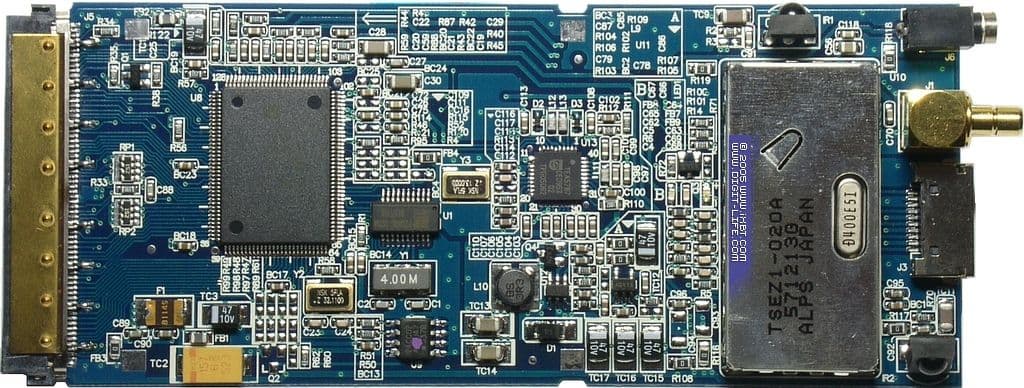

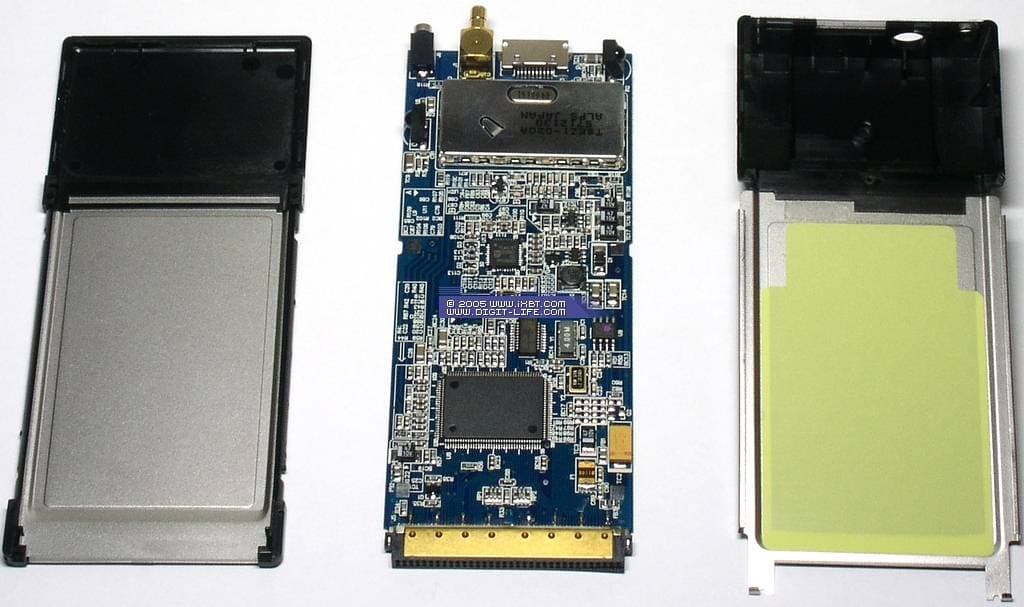

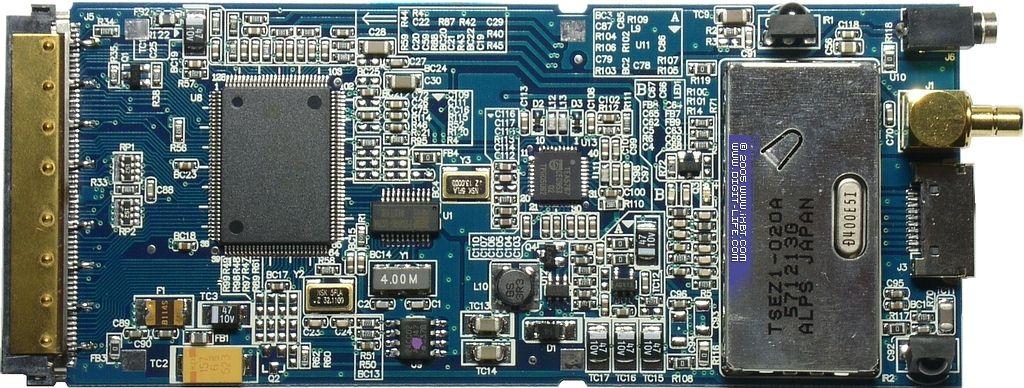

Впрочем, после вскрытия тюнера аналогии исчезают. Во-первых, отсутствует дополнительная экранировка.

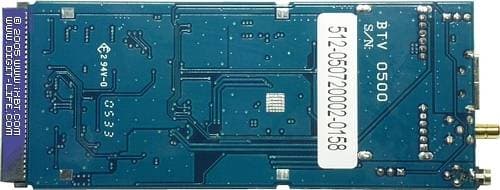

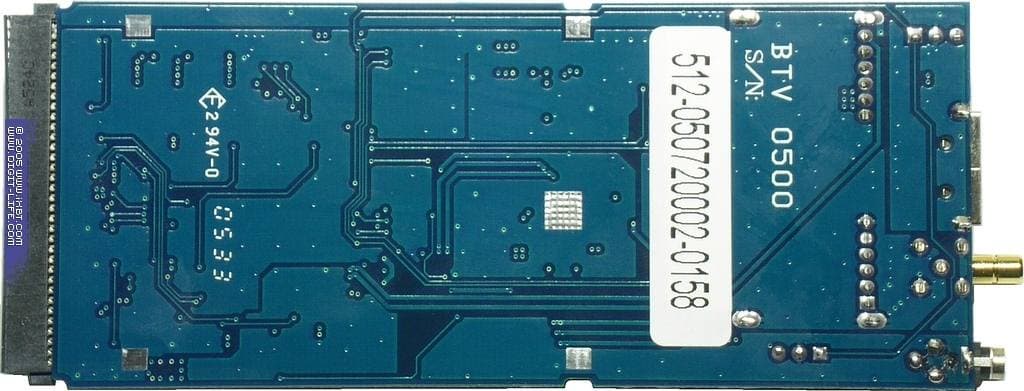

Во-вторых, существенно отличается разводка платы.

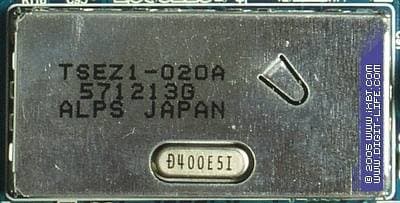

Приём сигнала обеспечивается малогабаритным ВЧ-блоком серии TSE от японской корпорации ALPS ELECTRIC CO., LTD., имеющим поддержку BG/DK/I. Заметим, что этот селектор способен обеспечивать хорошее качество приёма при компактных габаритах, что подтверждается результатами наших испытаний.

Отсутствие электролитических конденсаторов, не в последнюю очередь, объясняется жёсткими требованиями к вертикальным габаритам.

Для аналогово-цифрового преобразования используется 9-битный мультистандартный АЦП Philips SAA7135HL с поддержкой дополнительных возможностей обработки звука.

За приём радиостанций отвечает полупроводниковый FM-тюнер Philips TEA5767.

Тюнер имеет два ИК-приёмника, что позволяет использовать пульт ДУ независимо от расположения разъёма PCMCIA .

Спецификации обещают следующие возможности:

  • Приём телевизионных программ метрового и дециметрового диапазона волн
  • Оконный и полноэкранный режимы работы
  • Гибкие методы поиска и настройки TV-программ
  • Сортировка списка TV-программ
  • Просмотр телевизионных программ со стереозвуком в формате A2/NICAM
  • Индивидуальные настройки параметров каждого телевизионного канала
  • Просмотр видео с VHS (Композитный) и S-VHS видеовходов с возможностью индивидуальной настройки параметров для каждого входа
  • Встроенное OSD меню
  • Поддержка TV-программы формата JTV
  • Удвоение частоты кадров при просмотре
  • Цифровая обработка изображения при просмотре
  • Поддержка дополнительных встраиваемых модулей — плагинов
  • Функция отложенного просмотра Таймшифт в режиме TV и FM
  • Многоканальный предварительный просмотр
  • Приём УКВ/FM радиостанций в стандартном и расширенном диапазоне
  • Прослушивание станций FM-диапазона в режиме стерео
  • Гибкие методы поиска и настройки радиопрограмм
  • Сортировка списка радиостанций
  • Индивидуальные настройки параметров каждой радиостанции
  • Запись видео в формате AVI, WMV, MPEG1, MPEG2 и DVD с использованием установленных в системе кодеков
  • Обработка изображения в процессе записи
  • Запись с разбиением файла на сегменты заданного размера
  • Сжатие звука с использованием установленных в системе аудиокодеков
  • Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768×576
  • Отображение детальной информации о процессе записи
  • Сохранение индивидуальных настроек для записи
  • Запись по расписанию
  • Поддержка режимов энергосбережения Windows
  • Персональная настройка кнопок пульта дистанционного управления
  • Персональная настройка горячих клавиш мыши и клавиатуры
  • Индивидуальная настройка индикатора панели управления и OSD меню
  • Использование «Агента» для запуска программы с пульта ДУ
  • Планировщик заданий
  • Таймер на выключение
  • Русифицированный телетекст
  • Многоязычный интерфейс — Русский, Английский
  • Работа под операционными системами Windows ME/2000/XP

За прошедшее с момента последнего нашего обзора тюнера этого производителя время в программе добавились:

  • Трансляция аудио и видео по сети
  • Функция полупрозрачного видеоокна
  • Режим соотношения сторон кадра 16:9 Anamorphic

Кроме того, расширена функциональность работы резидентной программы Агент Behold TV (в частности, появился автоматический запуск приложения для выполнения заданий встроенного планировщика, в том числе, из ждущего/спящего режимов).

Благодаря использованию SAA7135HL доступны характерные для старшей PCI-модели Behold TV 409 FM — оцифровка звука с использованием внутреннего АЦП чипсета с частотой дискретизации до 48 кГц, дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround и регулировка тембра.

Конфигурация тестового компьютера

При тестировании использовался ноутбук IBM ThinkPad R52.

  • Процессор Intel Pentium M 740 1.7 ГГц
  • ATI Mobility RADEON x300
  • Оперативная память 512 МБ DDR2
  • HDD 60 ГБ/ATA-100
  • Операционная система Windows XP Professional (SP2) RUS

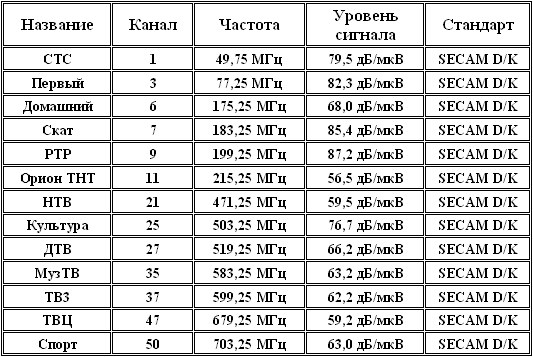

Список эфирных каналов при тестировании

Подключение

Телевизионная антенна подключается через переходник. Как и в случае с AVerTV Cardbus Plus, качество используемого экранированного кабеля позволяет надеяться на отсутствие механических повреждений при долгой эксплуатации. FM-антенна имеет разъём mini-jack.

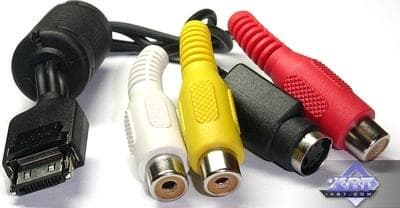

Для подключения внешних аудио- и видеоустройств используется переходник-разветвитель с полным набором стандартных видео- и аудиоразъёмов.

Настройка

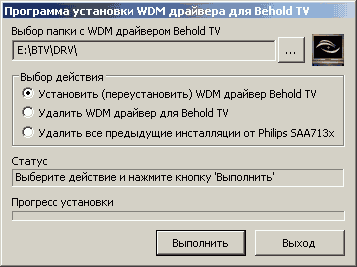

Автозапуск, по-прежнему, запускает только установку программы для работы с тюнером. Однако для установки драйвера используется инсталлятор с возможностью удаления как штатных, так и сторонних драйверов. Нововведение, достойное похвалы.

Руководство пользователя заменяет доступный непосредственно из программы файл справки BeholdTV.chm.

После установки получаем следующие устройства.

Резидентная программа (Агент) запускается отдельно.

В процессе тестирования использовались драйвер 2.7.0.0 и программа Behold TV версии 4.58.

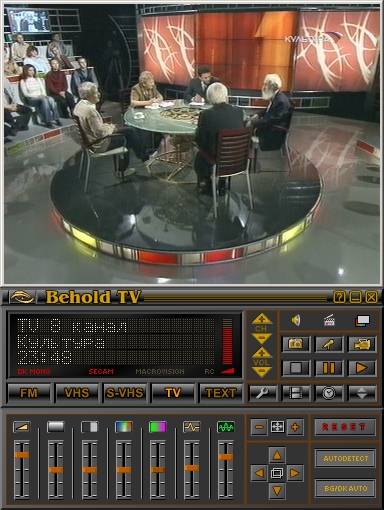

Основные возможности программы Behold TV описаны в обзорах Behold 403 FM и Behold TV 409 FM. Тем не менее, некоторые из появившихся изменений достойны отдельного упоминания.

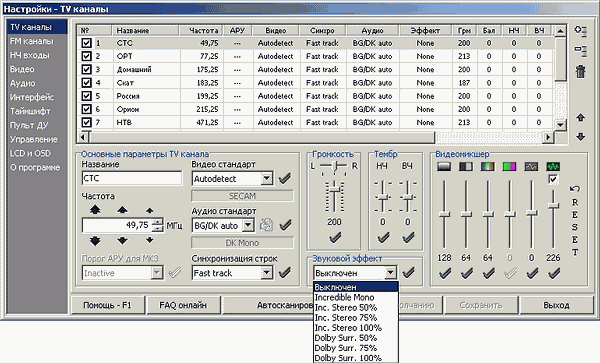

Так, в списке каналов, наконец-то, появилась возможность индивидуальной установки параметров дополнительной обработки звука (подробности можно найти в обзоре Behold TV 409 FM). Описание эффектов обработки звука и примеры реализации можно найти в обзоре GOTVIEW PCI 7135. Напомним, что поканальная регулировка остальных настроек (яркость, контраст, оттенок, насыщенность, резкость, уровень усиления) поддерживалась в программе и раньше.

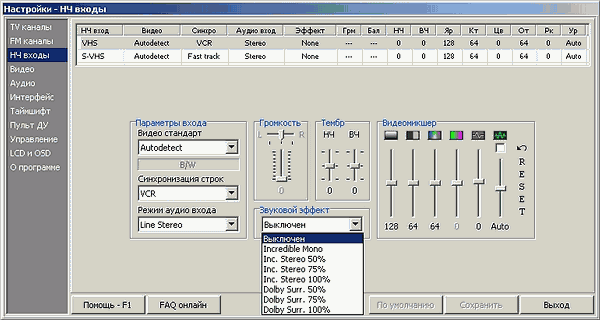

В последних версиях Behold TV появилась отдельная настройка параметров для видеовходов.

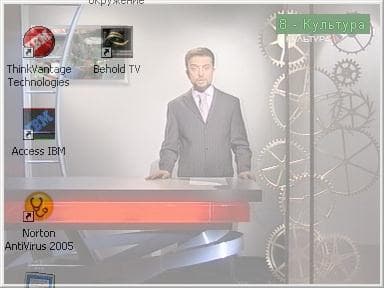

Одной из уникальных особенностей программы можно назвать появление режима полупрозрачного окна с настраиваемой степенью прозрачности.

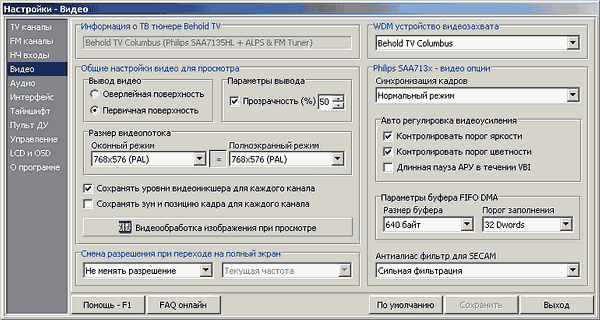

Отметим, что данный режим реализован только в режиме Первичная поверхность (Primary surface), требующем несколько большей, нежели вывод изображения с использованием оверлея, загрузки ЦП.

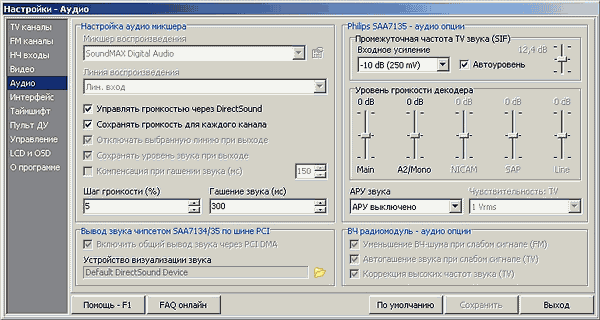

В связи с переносом части звуковых настроек в меню каналов, количество таковых в разделе Аудио несколько уменьшилось.

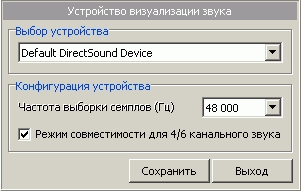

Кроме вывода звука через интерфейс с частотами дискретизации 32 кГц и 48 кГц, при работе в FM-режиме и с НЧ-входами доступна частота 44 кГц.

Захват и дополнительные возможности

С помощью фирменной технологии встраиваемых модулей-плагинов реализованы:

  • Шесть независимых методов деинтерлейса
  • Восемь эффектов переходов при переключении каналов
  • Удаление искажений, вносимых антенной в условиях многолучевого приёма;
  • Удаление шума и увеличение чёткости
  • Заливка бордюров при просмотре и записи
  • Реализация охранной системы на базе детектора движения
  • Вывод даты и времени на экран при просмотре и записи
  • Детектирование и удаление рекламы
  • Оценка уровней RGB при записи
  • Коррекция гаммы и преобразование цветного изображения в чёрно/белое
  • Отключение компьютера и назначение ряда дополнительных действий при пропадании видеосигнала

Работа некоторых модулей, в частности, детектора движения и уникального на момент выхода этого обзора детектора логотипов, позволяющего в некоторых случаях пропускать рекламу при записи, была описана в обзоре Behold TV 409 FM.

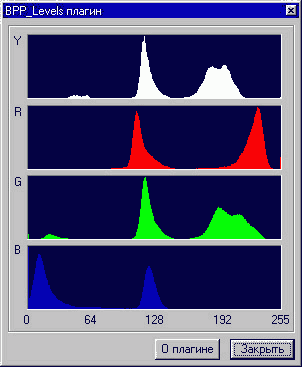

Среди новинок в списке плагинов отметим, пожалуй, BPP_Levels, позволяющий отображать нормированные диаграммы распределения уровней Y, R, G и B компонент видеоизображения. Плагин работает в формате YUY2 и RGB24 и даёт возможность объективно оценить и отрегулировать в режиме просмотра или до записи такие параметры изображения, как яркость, уровень чёрного, уровень белого и контрастность.

По горизонтали диаграммы располагается шкала уровней Y, R, G и B сигналов. Каждая компонента цвета каждого пиксела изображения может принимать значение от 0 до 255. При этом по вертикали отмеряется относительное количество точек для каждого из 256 значений уровня.

Отметим, что для объективной подстройки динамического диапазона сигнала при просмотре TV-сигнала с помощью регулировки яркости и контраста необходимо наличие на ВЧ-входе корректного чёрно-белого изображения, желательно, статичного.

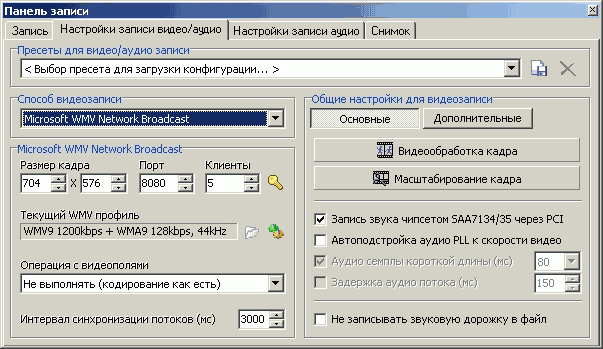

Для видеозаписи используется общее для всех форматов окно с возможностью настройки параметров используемого кодека. В настоящее время ликвидировано конкурентное отставание в области передачи видео- и аудиопотока в сеть.

Кнопка Видеообработка кадра позволяет использовать для записи установленные плагины, в том числе, детектор логотипов.

Кроме возможности сохранения пользовательских настроек, имеется обширный список предустановленных профилей.

Раздельные настройки микшеров для записи и воспроизведения помогают избежать проблем при использовании тюнера в конфигурациях с HD Audio.

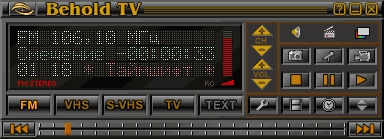

Запускаемый кнопкой Пауза режим отложенного просмотра Таймшифт доступен как для TV-каналов, так и для FM-радиостанций.

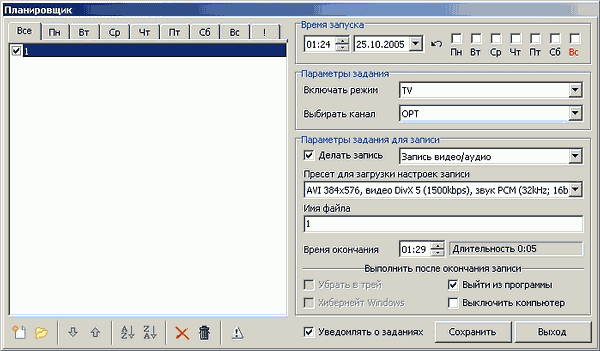

Значительно переработан интерфейс планировщика.

Кроме присутствующего до этого отключения компьютера, появилась возможность перехода в спящий режим (Hibernate). Кстати говоря, в будущем разработчикам Behold TV не помешало бы более внимательно отнестись к использованию кальки с английских терминов при наличии русскоязычных аналогов, словосочетание Хибернейт Windows выглядит не совсем уместно.

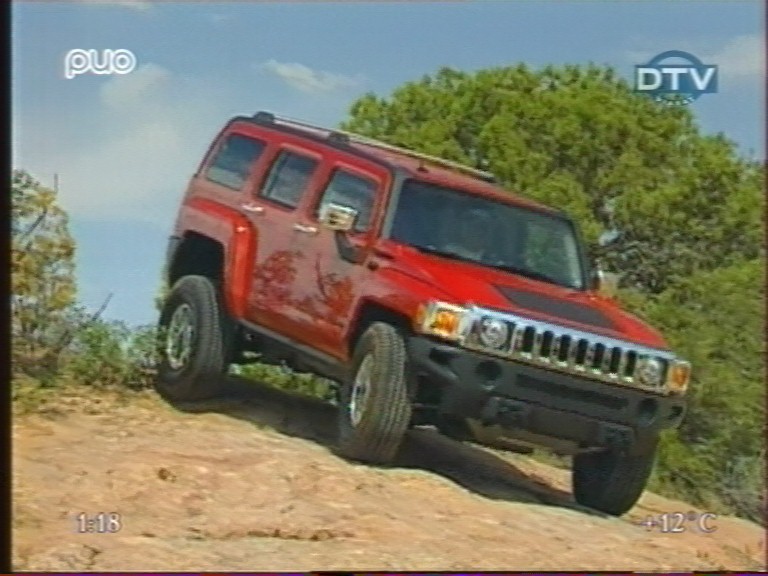

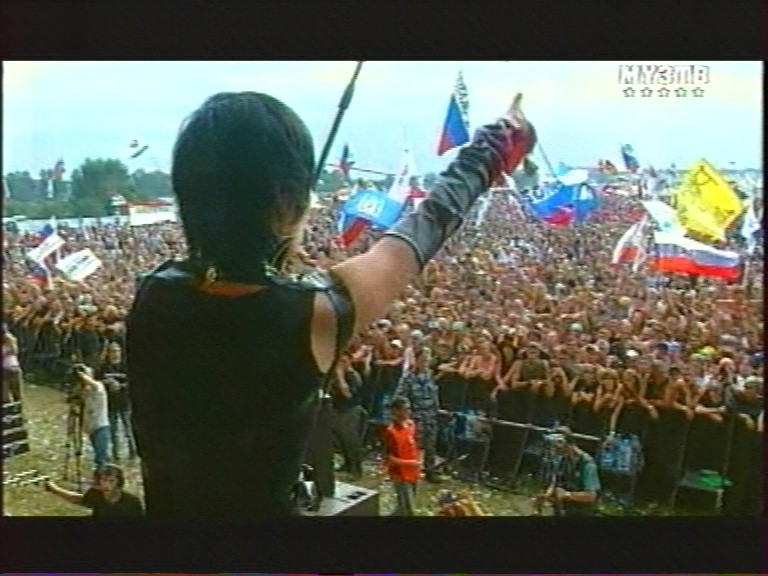

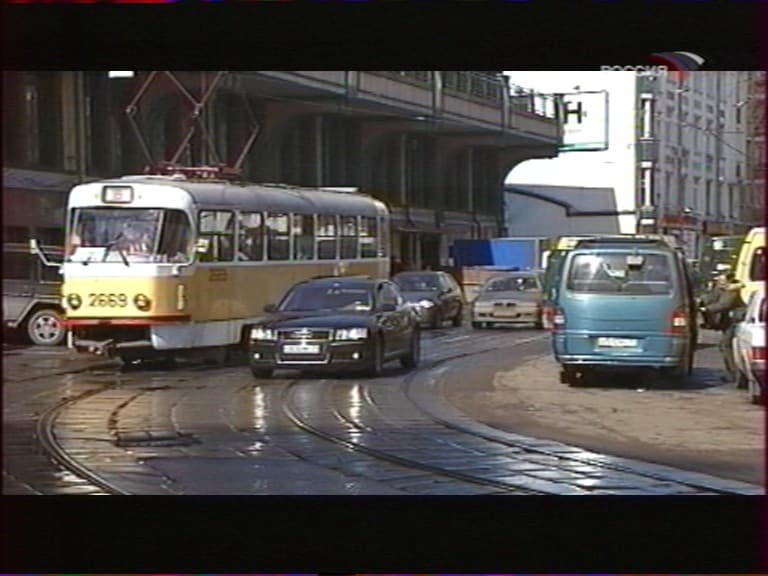

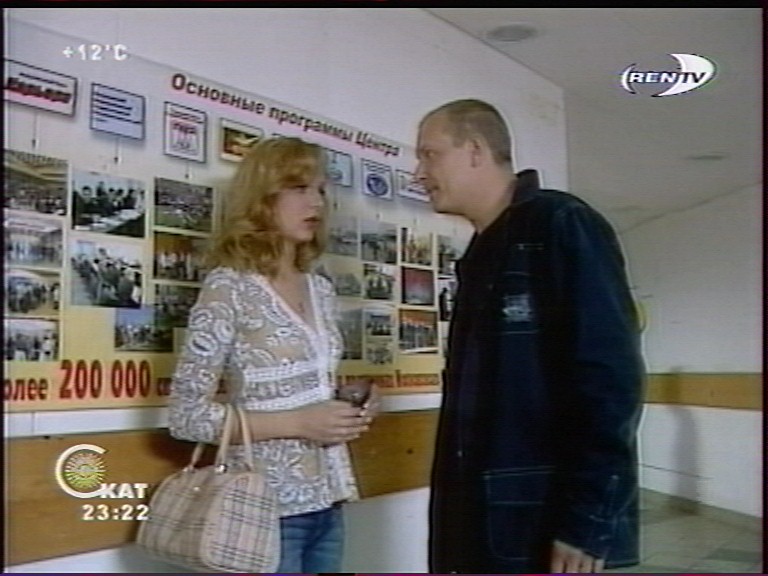

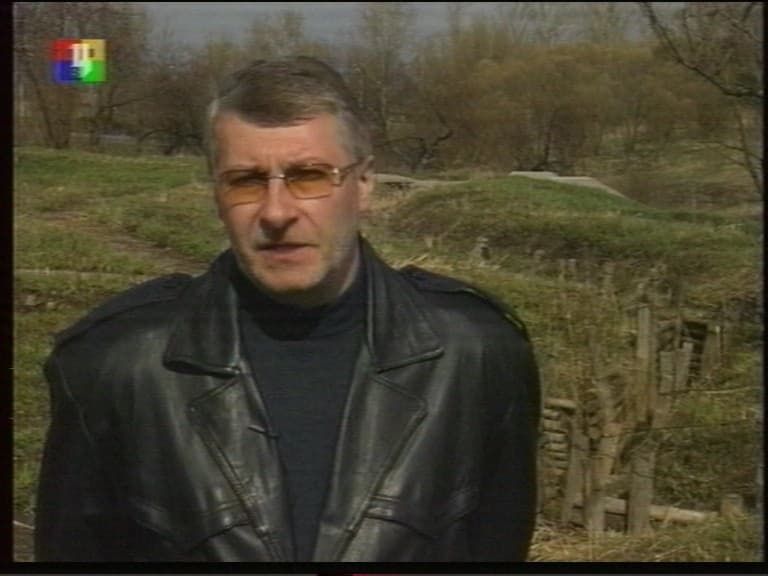

Качество

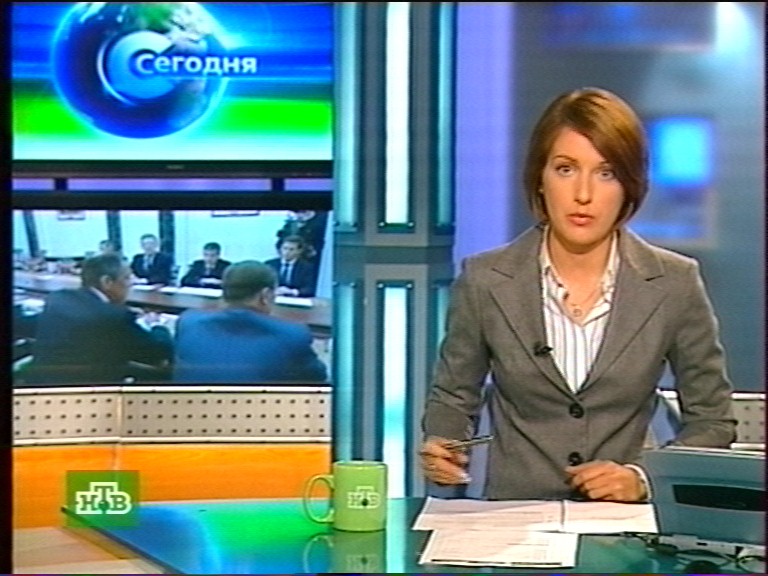

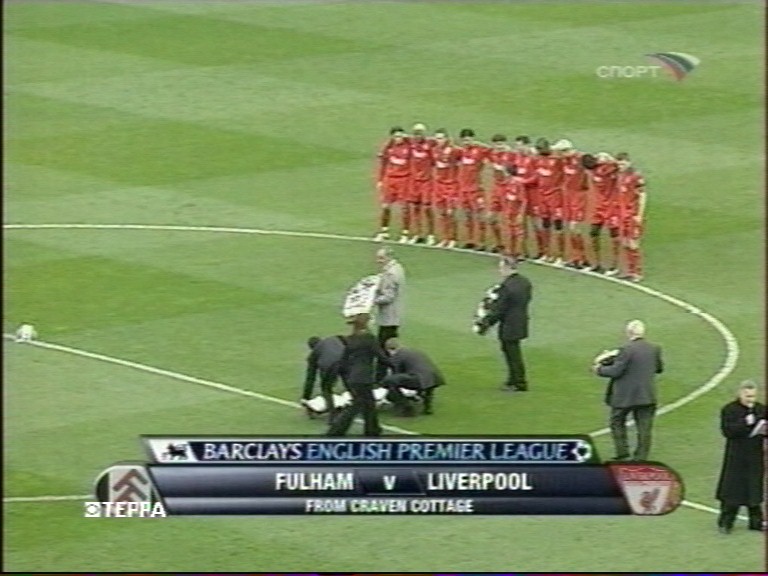

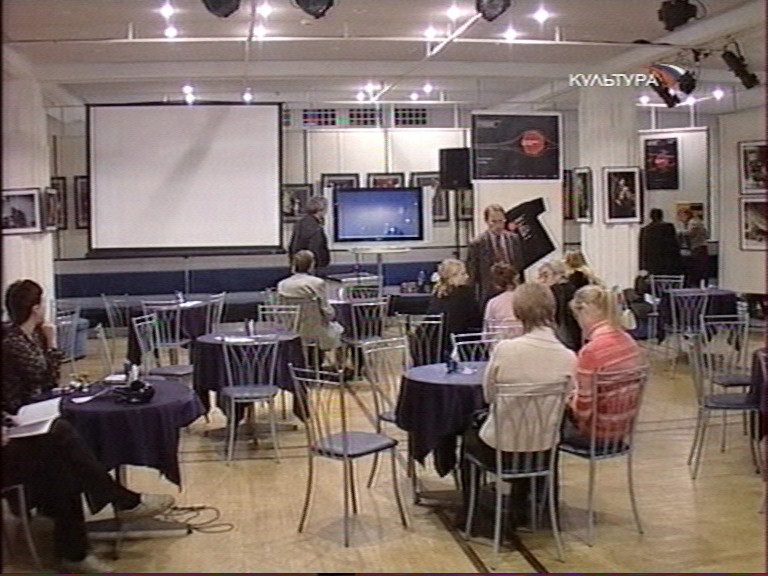

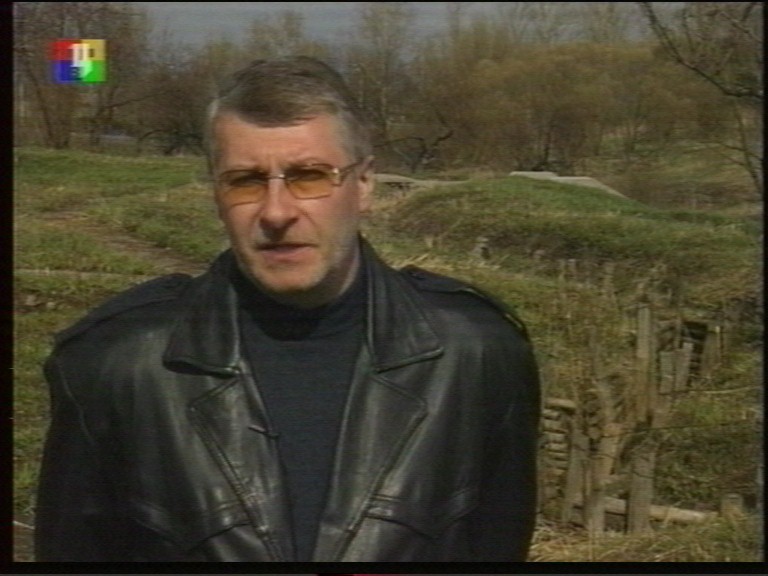

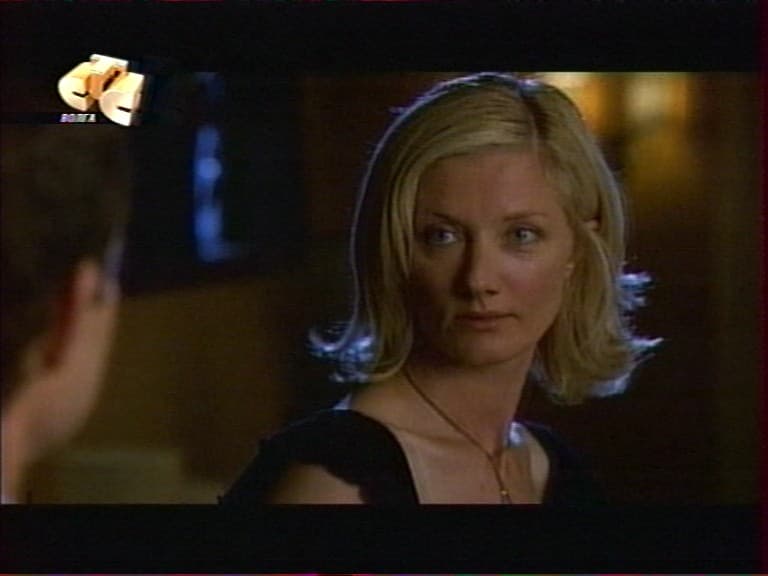

По результатам работы AVerTV Cardbus Plus мы отмечали неплохую чувствительность ВЧ-модулей ALPS TSE. Behold Columbus подтвердил репутацию этих приёмников, справившись с приёмом всех моих каналов.

В очередной раз напоминаем, что в области видеообработки Philips SAA7135HL принадлежит к тому же семейству, что и SAA7134HL. В сочетании с используемым ВЧ-блоком это позволило Behold Columbus продемонстрировать неплохое качество. При подготовке скриншотов использовался фильтр деинтерлейсинга Area Motion, опции шумоподавления и повышения четкости были отключены.

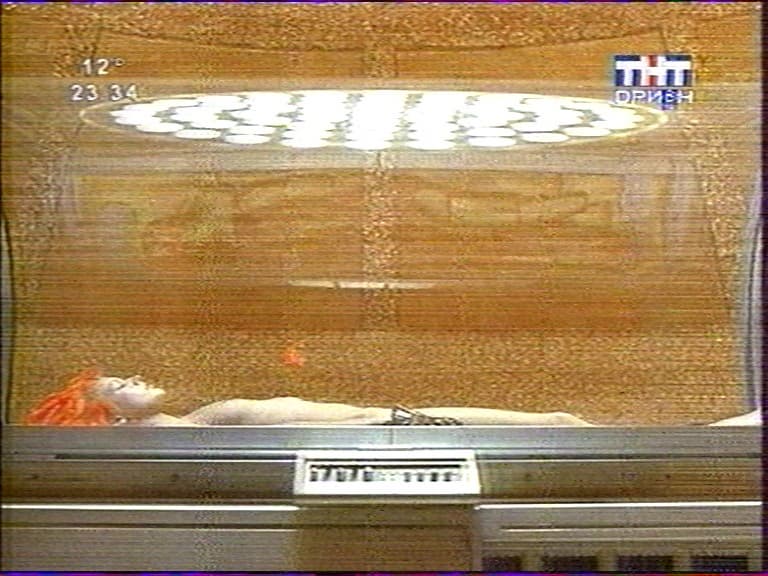

Ложкой дёгтя в нашем случае стало наличие эффекта «Вертикальные полосы», впервые проявившегося на двух каналах.

Впрочем, данное явление может зависеть от частоты канала, уровня сигнала и используемой конфигурации. К тому же, во многих случаях этот эффект можно свести к минимуму подбором алгоритма деинтерлейсинга, либо работой фильтров борьбы с шумом.

Стандарт стереозвука NICAM, принятый в России в качестве государственного, работает с частотой дискретизации 32 кГц. Таким образом, в данном случае использование АЦП с поддержкой 48 кГц не дает никакого преимущества в качестве звука при работе с NICAM Stereo (при последующей обработке записанного контента эта возможность может быть полезна). К счастью, настройки тембра, баланса и эффекты дополнительной обработки звука могут быть востребованы независимо от стандарта стереозвука и от его наличия, в принципе.

FM-тюнер

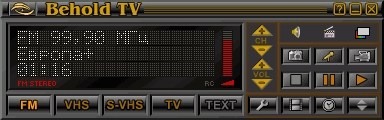

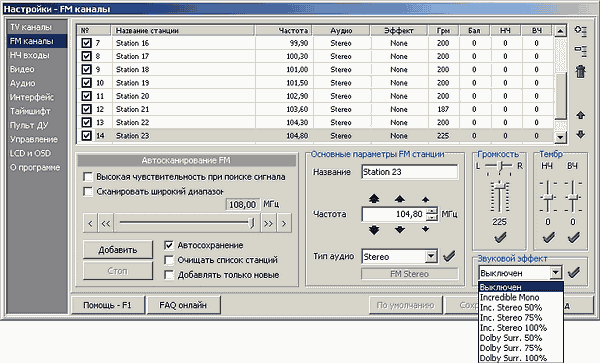

Программа Behold TV имеет общий интерфейс для работы в TV-режиме и режиме FM-тюнера.

Несмотря на применение TEA5767, по качеству приёма радиостанций Behold Columbus немного уступает большинству тюнеров на этом чипсете. С другой стороны, вполне возможно, что в других условиях эту разницу нельзя будет заметить.

TEA5767 традиционно обеспечивает хорошее качество звука (скачать 20-секундный фрагмент, MP3, 192 Кбит/c). К тому же, не стоит забывать о возможностях SAA7135HL. Кстати, как и в TV-режиме, настройки дополнительной обработки звука доступны индивидуально для каждой радиостанции.

Пульт ДУ

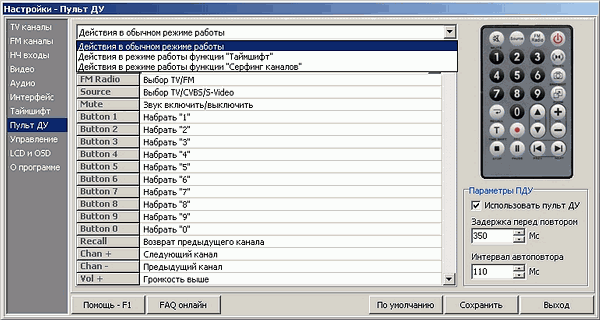

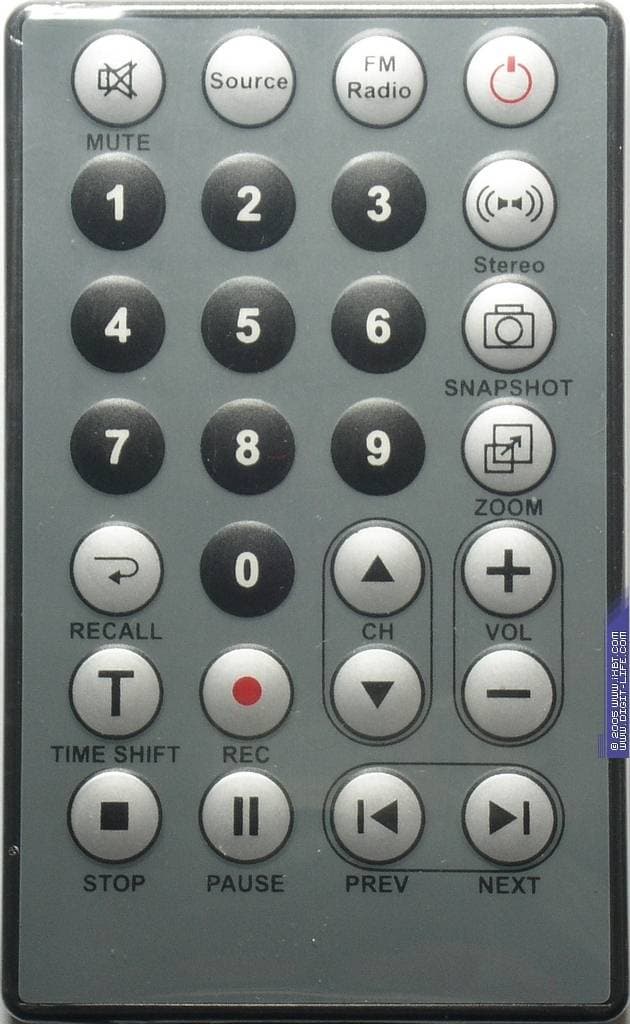

Радует, что тюнер комплектуется миниатюрным пультом слим-дизайна с питанием от батарейки типоразмера CR2025 3V. Наличие у того же AVerTV Cardbus Plus полноразмерного ДУ вызывал определенные сомнения в целесообразности такого подхода. В данном случае стилистическое единство соблюдается. В целом, пульт достаточно удобен, к тому же, цифровые кнопки выделены цветом. Дополнительную степень свободы в использовании пульта добавляет возможность отдельной настройки кнопок для разных режимов.

Выводы

Возможности программы Behold TV, в частности, поддержка дополнительных модулей, а также наличие дополнительного ПО в комплекте позволяют присудить награду за комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Интерфейс PCMCIA
  • Хорошее качество изображения и звука в TV-режиме
  • Отличное качество звука в режиме FM-радио
  • Поддержка декодирования основных стандартов стереозвука
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
  • Регулировка тембра звука
  • Режим отложенного просмотра Таймшифт
  • Индивидуальные настройки стандарта цветности, изображения и звука для каждого канала
  • Управление режимами автоматической регулировки усиления
  • Фильтры деинтерлейсинга
  • Многоканальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Полупрозрачное видеоокно
  • Функция Стоп-кадр
  • Поддержка сторонних кодеков при записи
  • Система плагинов для реализации дополнительных функций
  • Поддержка ТВ-программы
  • Возможность отключения компьютера/перевода в спящий режим после окончания записи
  • Настраиваемый пульт ДУ (для работы с программой Behold TV)
  • Русскоязычный интерфейс

Минусы

  • Возможное появление эффекта «вертикальные полосы» на некоторых каналах в определенных конфигурациях

В настоящее время, количество удачных моделей на российском рынке PCMCIA-тюнеров можно пересчитать по пальцам одной руки. По сути, реальную конкуренцию Behold Columbus в этом сегменте составляет только продукция AVerMedia, как ни странно, не имеющая существенной разницы в цене. Так что, с учётом некоторых замечаний относительно качества приёма TV-каналов, говорить об однозначном лидерстве не получается. Однако в актив Behold Columbus, без сомнения, можно отнести удобное русскоязычное ПО, оригинальную систему плагинов, в целом, хорошее качество изображения, качество звука, возможности его дополнительной обработки и оперативную поддержку со стороны производителя.

Средняя текущая цена (количество предложений) Behold Columbus в московской рознице: Н/Д(0)



Выражаем благодарность компании «InfoNetwork Ltd.»
и Самарскому филиалу компании «Санрайз»
за предоставленное на тестирование оборудование
