TV- и FM-тюнер Behold TV 409 FM — достойная смена старшей модели в линейке



«Новая надежда»
Джордж Лукас, «Звездные войны», эпизод IV

TV-тюнеру Behold 403 FM от InfoNetwork Ltd.не пришлось проходить в топ-моделях и года. Прекращение производства используемого в этой модели селектора TCL2002MB-33F от Huizhou TCL King High Frenquency Electronic Co. привело к закономерному обновлению модельного ряда до 6 моделей, отличающихся используемыми приемниками, наличием FM и поддержкой (отсутствием поддержки) декодирования стереозвука. Применение в старшей модели новой линейки селектора от Philips Electronics и АЦП SAA7135HL этого же производителя стало симметричным ответом на удачный PCI 7135 от основного конкурента — компании GOTVIEW.

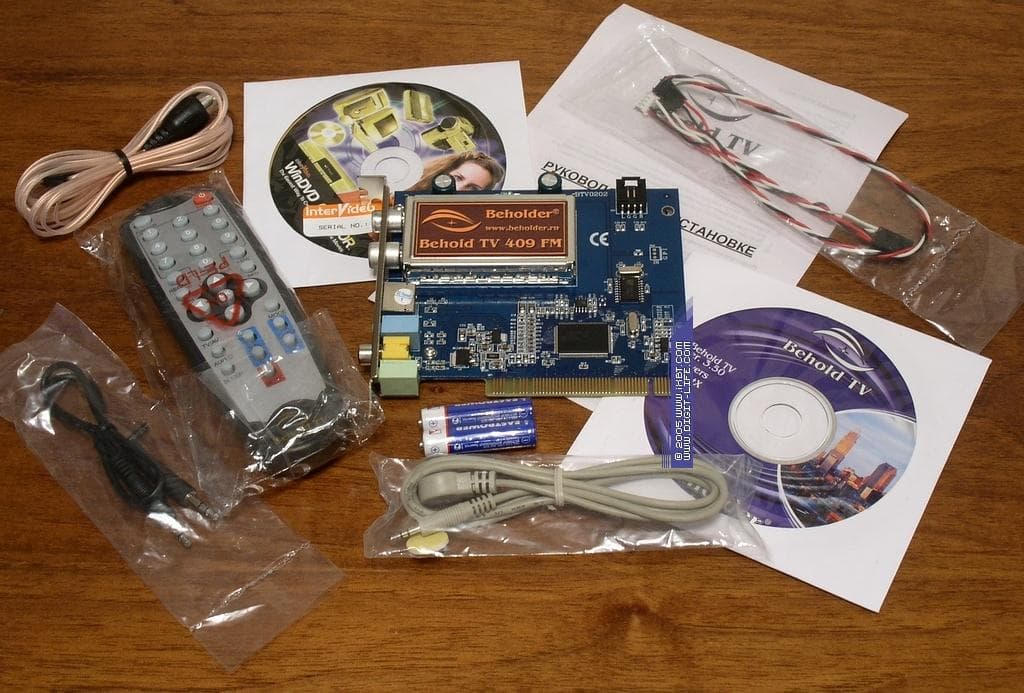

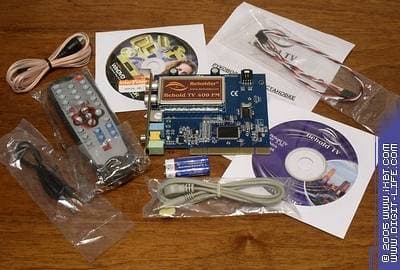

Комплект поставки

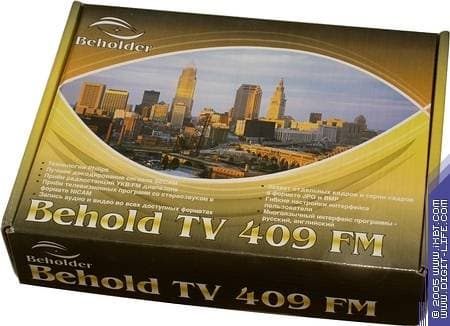

Оформление коробки получило обновленную цветовую гамму.

По сравнению с предыдущей моделью комплект поставки стал куда более содержательным, теперь он включает в себя:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель для подключения к линейному входу звуковой карты
  • Кабель для подключения к дополнительному входу звуковой карты
  • FM-антенна
  • 2 CD с драйверами и программным обеспечением
  • Русскоязычное руководство по установке тюнера

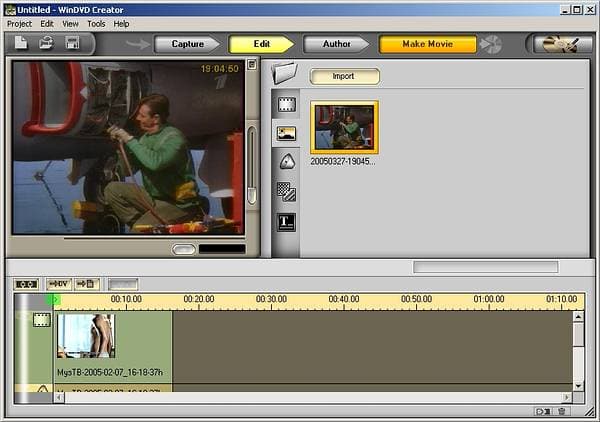

В настоящее время тюнеры компании комплектуются программой WinDVD Creator Plus от InterVideo предназначенной для создания VCD, SVCD или DVD. Поддерживается русский язык, серийный номер указан на конверте с диском. Кроме использования по прямому назначению, программа предназначена для установки MPEG1/2-кодеков, необходимых для записи в этих форматах и нормальной работы функции отложенного просмотра Таймшифт.

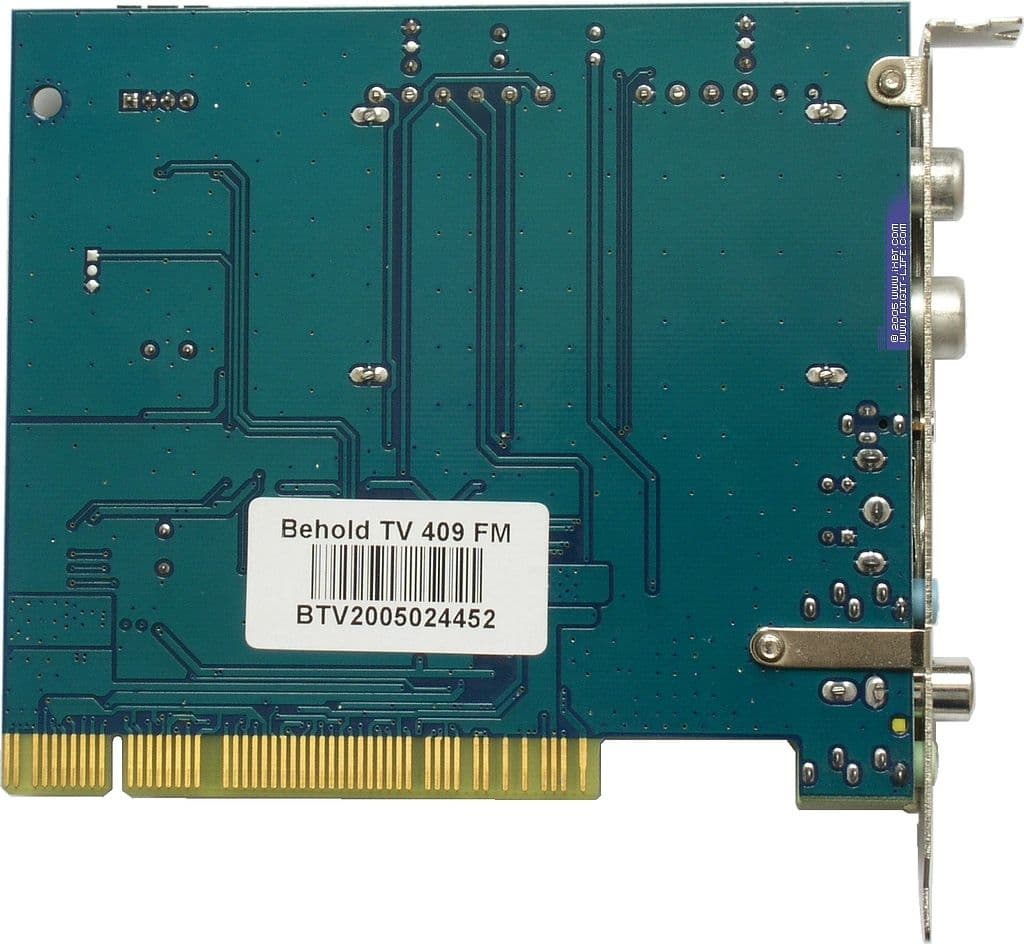

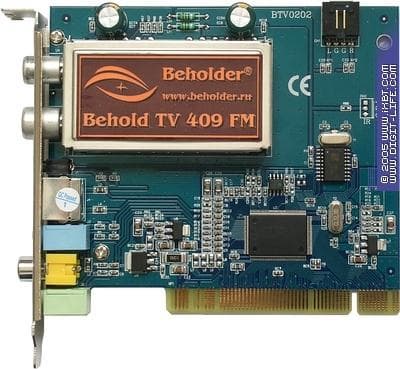

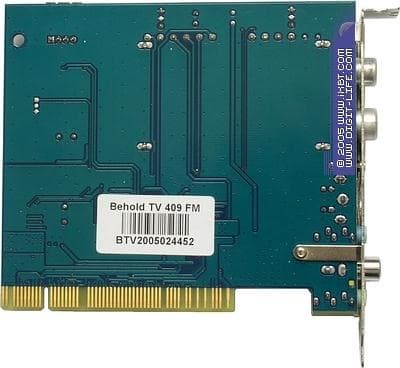

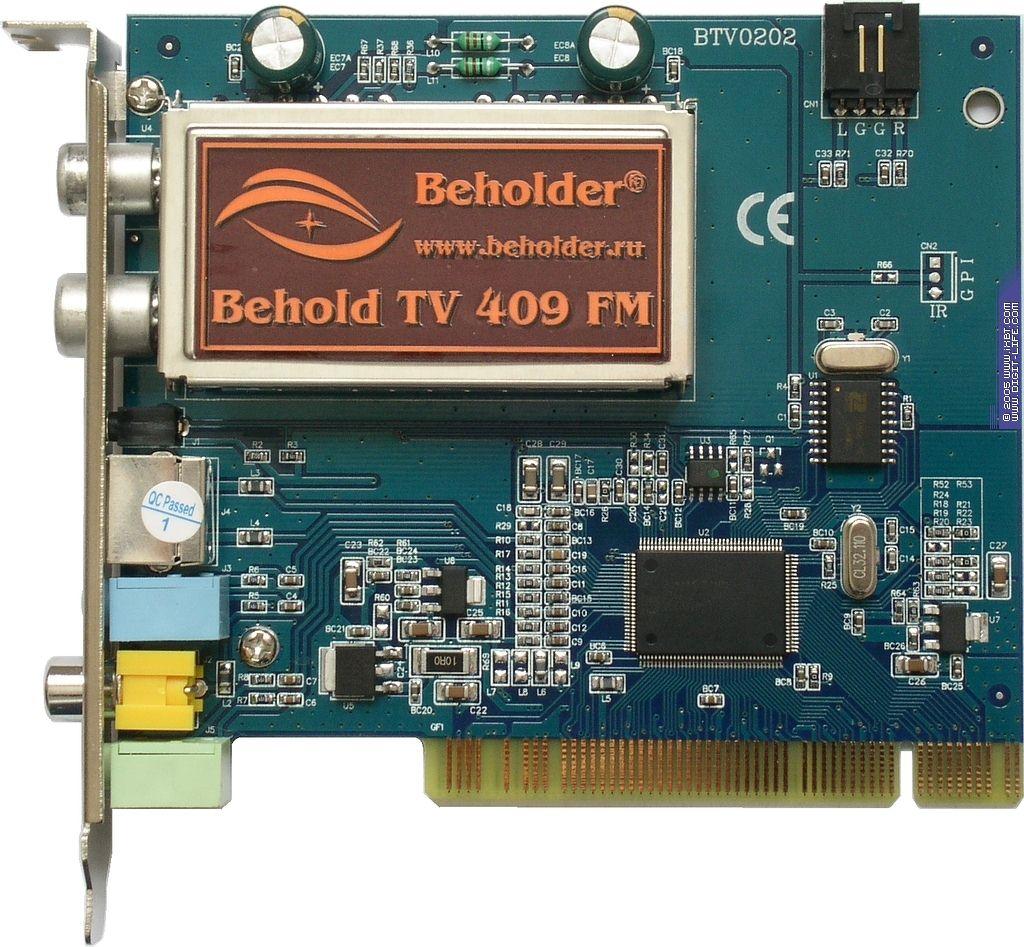

Конструкция и спецификации

Эпоха схожести разводки с продукцией конкурентов, похоже, ушла в прошлое. Приветом от AVerTV Studio Model 307 стало использование керамических конденсаторов. Ну а два электролитических конденсатора на магистралях питания селектора, похоже, стали фирменным штрихом компании.

На новую модель установлены целых три (!) интегральных стабилизатора питания, при этом аналоговые и цифровые цепи АЦП питаются от раздельных источников. Видимо, разработчики учли критику в адрес Behold 403 FM, в отличие от конкурирующего GOTVIEW PCI 7134, стабилизаторов не имеющего.

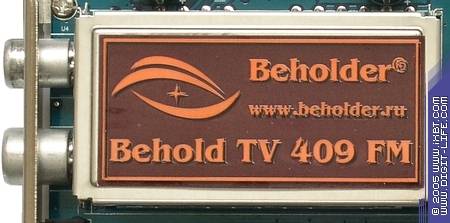

Behold 409 FM оснащен селектором Philips FM1216ME/I H-3.

Отличает модели и используемый АЦП. На смену Philips SAA7134HL на Behold 409 FM пришел SAA7135HL.

Входной аудиоразъем на плате приказал долго жить, зато размещение выходного стало более удобным.

Спецификации обещают следующие возможности:

  • Приём телевизионных программ метрового и дециметрового диапазона волн
  • Оконный и полноэкранный режимы работы
  • Гибкие методы поиска и настройки TV-программ
  • Сортировка списка TV-программ
  • Просмотр телевизионных программ со стереозвуком в формате A2/NICAM
  • Индивидуальные настройки параметров каждого телевизионного канала
  • Просмотр видео с VHS (Композитный) и S-VHS видеовходов
  • Индивидуальные настройки параметров для видеовходов
  • Встроенное OSD меню
  • Поддержка TV-программы формата JTV
  • Удвоение частоты кадров при просмотре
  • Обработка изображения с использованием встроенных фильтров удаления эффекта «расчески» (деинтерлейсинг), удаления шума и увеличения резкости
  • Многоканальный предварительный просмотр
  • Приём УКВ/FM радиостанций в стандартном и расширенном диапазоне
  • Прослушивание станций FM-диапазона в режиме стерео
  • Гибкие методы поиска и настройки радиопрограмм
  • Сортировка списка радиостанций
  • Индивидуальные настройки частоты, типа аудиосистемы, громкости и аудиобаланса для каждой радиостанции
  • Запись видео в формате AVI, MPEG1, MPEG2 с использованием установленных в системе кодеков
  • Обработка изображения в процессе записи
  • Запись с разбиением файла на сегменты заданного размера
  • Сжатие звука с использованием установленных в системе аудиокодеков
  • Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768×576
  • Отображение детальной информации о процессе записи;
  • Сохранение индивидуальных настроек для записи AVI, MPEG, WAV, BMP и JPEG
  • Запись по расписанию
  • Персональная настройка кнопок пульта дистанционного управления
  • Персональная настройка горячих клавиш мыши и клавиатуры
  • Индивидуальная настройка индикатора панели управления и OSD меню
  • Планировщик заданий
  • Таймер на выключение
  • Русифицированный телетекст
  • Многоязычный интерфейс — русский, английский
Новинками программного обеспечения стали:
  • Таймшифт в режиме TV и FM
  • Поддержка дополнительных встраиваемых модулей — плагинов (к этому мы еще вернемся)
Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц, дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround и регулировка тембра доступны только для модели с индексом 409.

Конфигурация тестового компьютера

В связи со сменой платформы Behold 409 FM тестировался на следующих конфигурациях:

  • Процессор Athlon 64 3000+ (Socket 754)
  • Системная плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 Mb PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Модем Genius GM56PCI-LA
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
и
  • Процессор Athlon 64 3200+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingston)
  • Видеокарта HIS RADEON X850 XT Platinum IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120Gb Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • Жесткий диск 120Gb Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

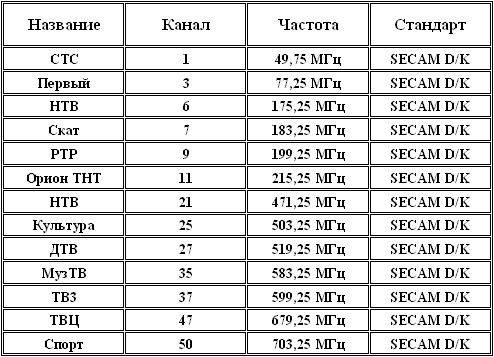

Список эфирных каналов при тестировании

Подключение

Антенные разъемы традиционно не мешают подключению внешних видеоисточников.

Настройка

Автозапуск запускает только установку программы для работы с тюнером, драйвер устанавливается штатными средствами операционной системы. Доступный непосредственно из программы файл справки BeholdTV.chm заменяет руководство пользователя.

После установки получаем следующие устройства

и иконку программы Behold TV в системном трее.

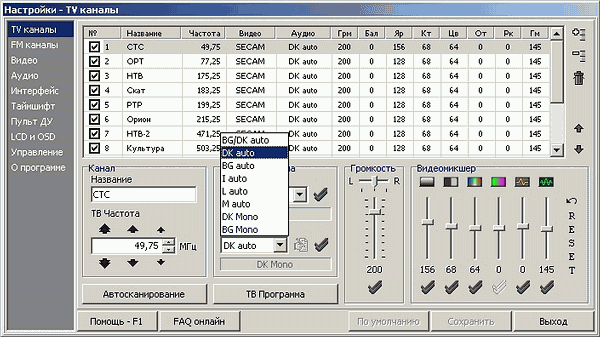

Селектор от Philips позволил Behold 409 FM справиться с приемом всех каналов.

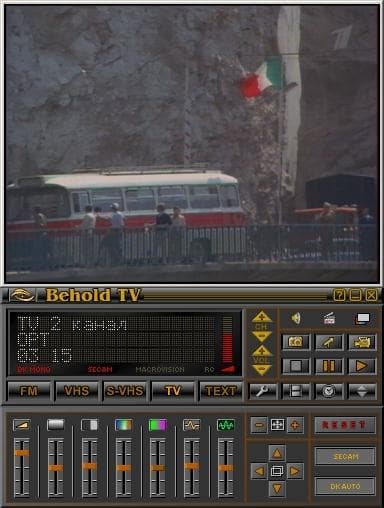

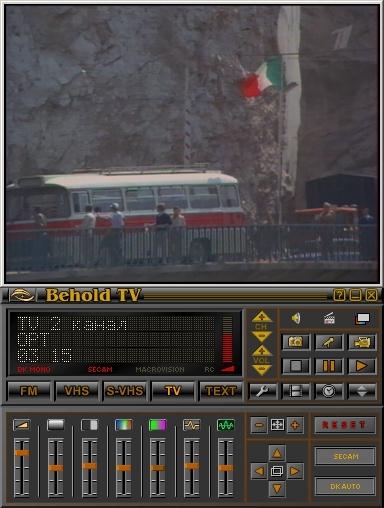

В процессе тестирования использовалась программа Behold TV версии 4.00.

Основные возможности программы Behold TV описаны в обзоре Behold 403 FM, остановимся на появившихся отличиях. Благо их более чем достаточно для отдельного разговора.

В связи с возможностью аппаратного определения стандарта звука чипом Philips SAA7135HL список поддерживаемых стандартов в нашем случае несколько отличается от такового на моделях с SAA7134HL.

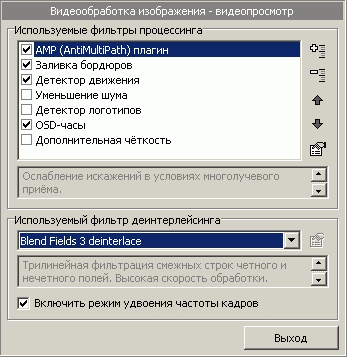

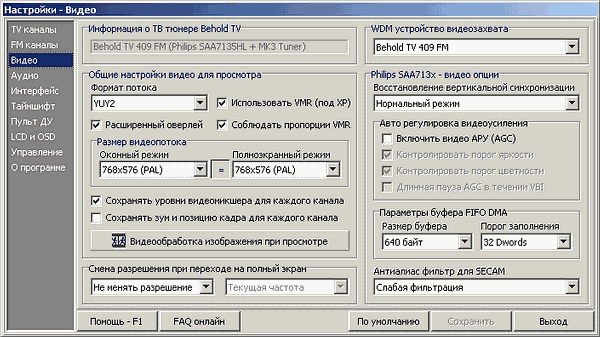

Появившаяся в разделе видеонастроек кнопка Видеообработка изображения при просмотре вызывает меню дополнительных параметров обработки.

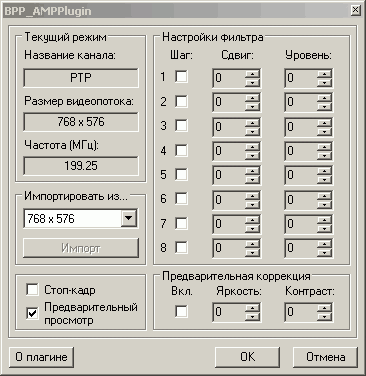

В настоящее время Behold TV поддерживает систему подключаемых модулей, позволяющих «на лету» добавлять новые возможности без переработки ядра программы.

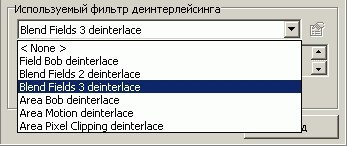

Кроме этого, практически полностью сменились используемые фильтры деинтерлейсинга.

Отметим, что алгоритмы повышения четкости и шумоподавления имеют плавную настройку. Об остальных плагинах мы поговорим ниже.

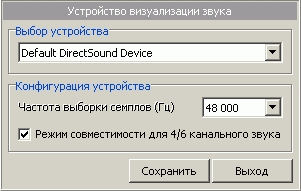

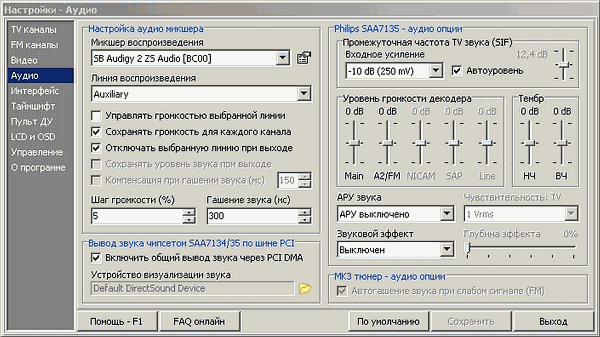

Изменения произошли в разделе звуковых настроек.

Кроме регулировки тембра пользователи тюнеров на SAA7135HL получили возможность вывода звука через PCI с частотами дискретизации 32 кГц и 48 кГц.

Изменились настройки автоматической регулировки усиления.

Выбранный режим дополнительной обработки звука с помощью SAA7135HL, к сожалению, не имеет индивидуальной настройки на канал.

Приведем звуковые фрагменты, демонстрирующие дополнительную обработку звука. Для скачивания доступны 20-секундные фрагменты, MP3, 192 Кбит/c, 48 КГц.

Захват и дополнительные возможности

Система модулей позволила реализовать ряд уникальных возможностей, например, плагин, предназначенный для борьбы с искажениями, возникающими в условиях многолучевого приёма.

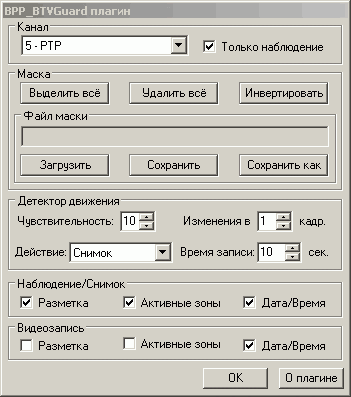

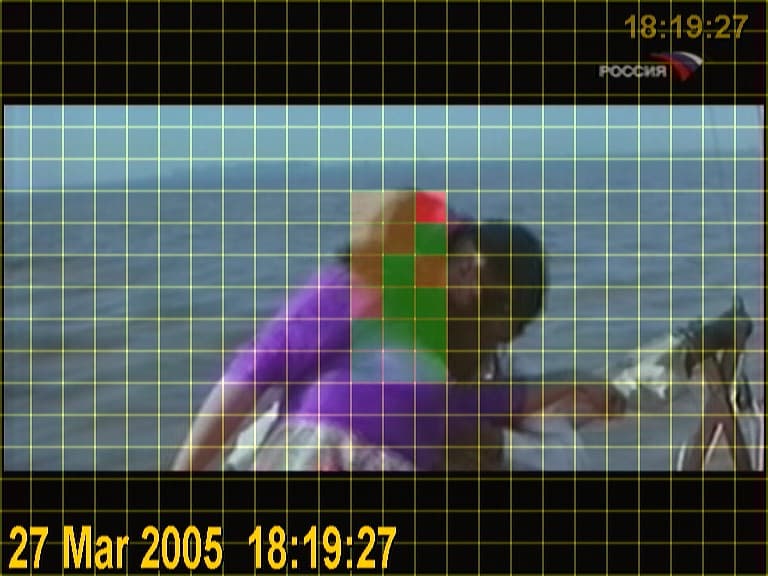

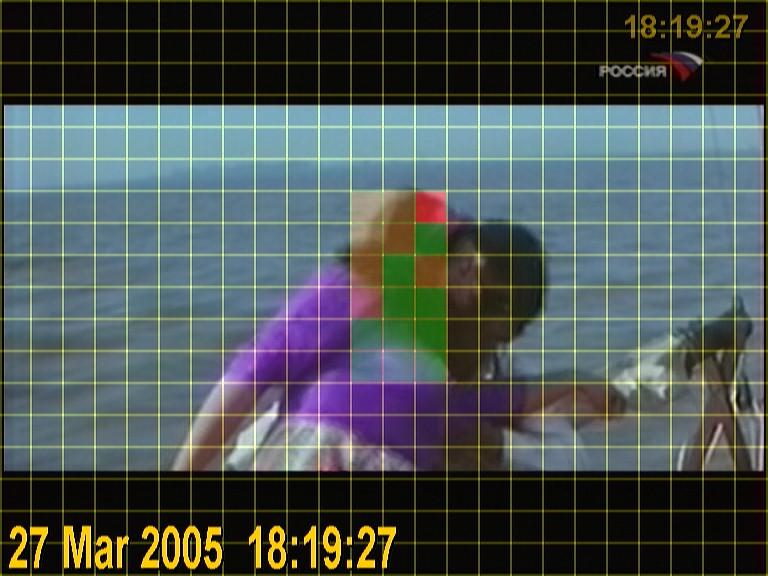

Детектор движения отличается возможностью настройки размеров и положения участка наблюдения.

В большинстве случаев во время эфирных рекламных вставок логотип канала не отображается. Помочь в пропуске рекламы при записи способен детектор логотипов.

Работа этого плагина основана на сравнении фрагмента телевизионного изображения с шаблоном загруженного логотипа канала. Логотипы с изображениями основных каналов прилагаются, при этом отсутствующий шаблон несложно подготовить в любом графическом редакторе из заранее сделанного в разрешении 768×576 скриншота канала.

Разумеется, стопроцентной надежностью этот метод не обладает, однако нареканий на эффективность работы плагина в процессе тестирования не возникло. Отдельно отметим поканальное запоминание логотипов.

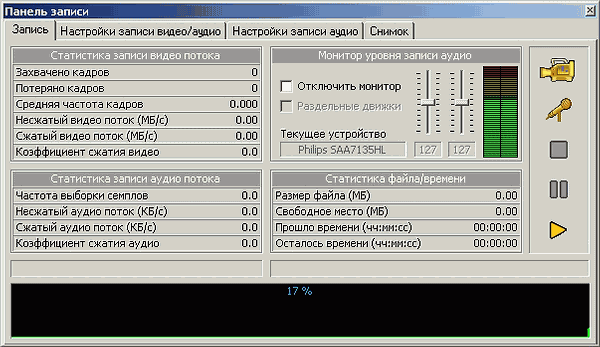

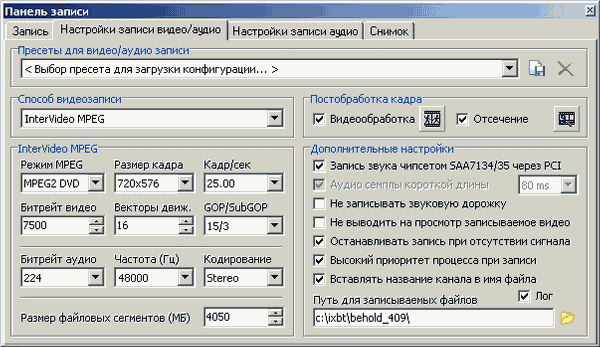

В версии 4.00 полностью переработан интерфейс записи. Уменьшение количества закладок почти с 7 до 4 не могло не сказаться на дружелюбности к пользователю.

Для видеозаписи используется общее для всех форматов окно с возможностью настройки параметров используемого кодека.

Кнопка Видеообработка позволяет использовать для записи установленные плагины, в том числе детектор логотипов (при исчезновении логотипа запись приостанавливается).

Использование встроенного АЦП (только для SAA7134/35HL) при захвате позволяет помочь в борьбе с рассинхронизацией видео и звука. Напомним, что встроенный АЦП SAA7134HL поддерживает только частоту дискретизации 32 кГц, тогда как на Behold 409 FM возможна установка 48 кГц.

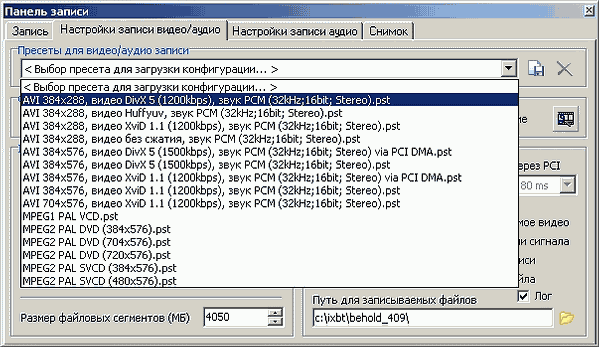

К возможности сохранения пользовательских настроек добавился список предустановленных профилей.

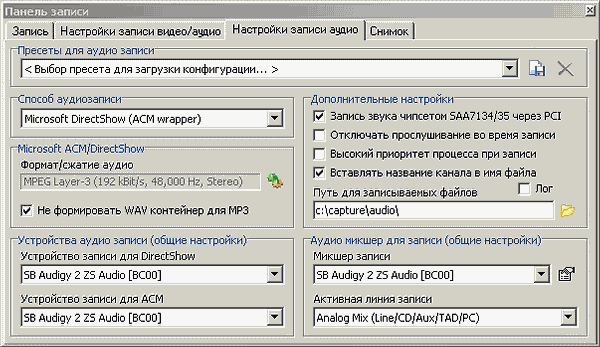

Запись звуковых файлов возможна с использованием любого звукового компрессора. Отдельного упоминания заслуживает корректная запись в mp3 (до этого аудиофайлы в любом случае записывались в wav контейнере).

Раздельные настройки микшеров для записи и воспроизведения помогают избежать проблем при использовании тюнера в системных платах с HD Audio.

Наконец-то появилась опция добавления названия канала к названию получаемого файла.

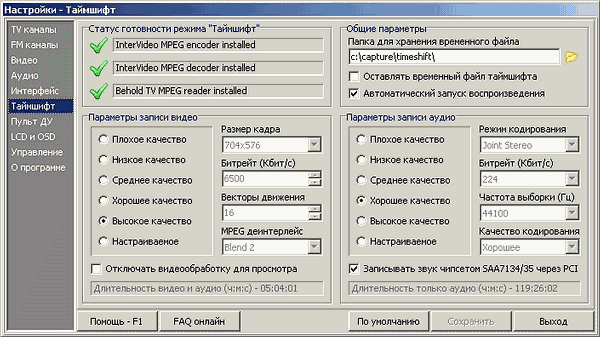

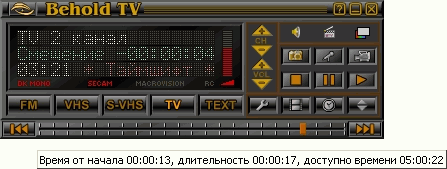

Таймшифт доступен как для TV-, так и для FM-режима. Любопытно, что запускается он кнопкой Пауза.

Особо отметим, что при добавлении режима Таймшифт были учтены особенности работы звуковых карт Creative Audigy, в связи с чем, проблем с таковыми не возникает.

При работе этой функции также имеется возможность передачи звука по PCI.

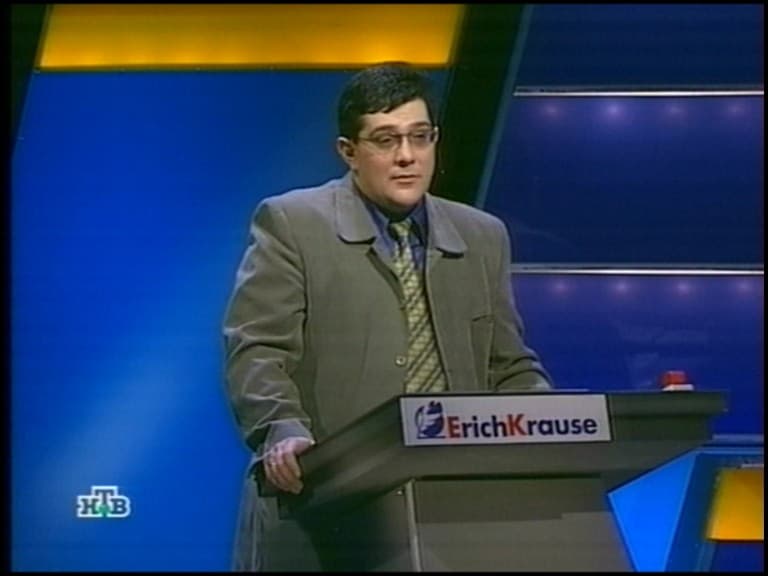

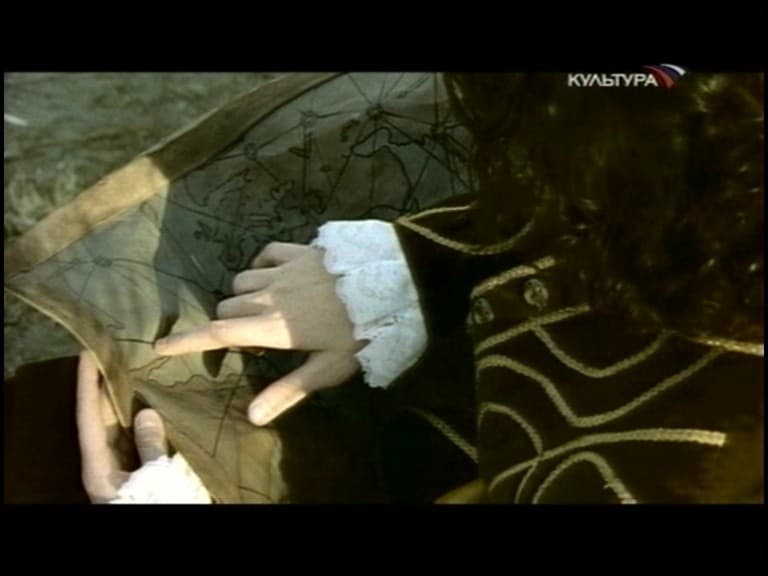

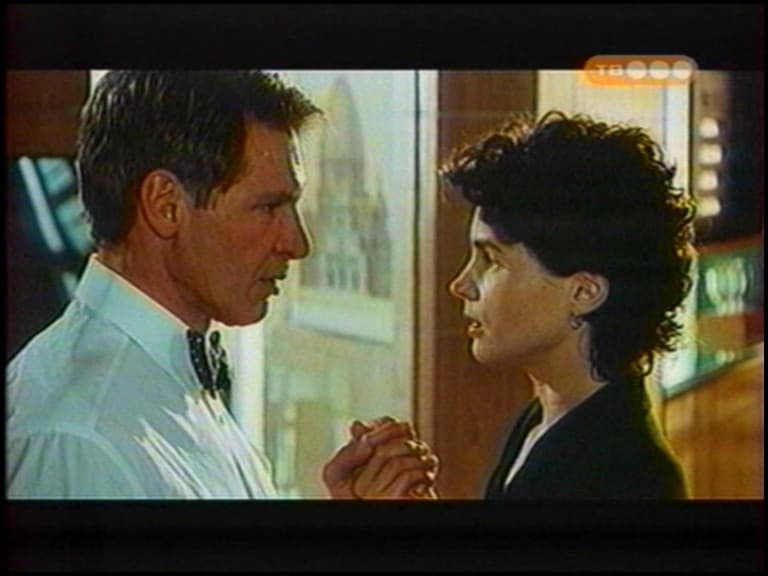

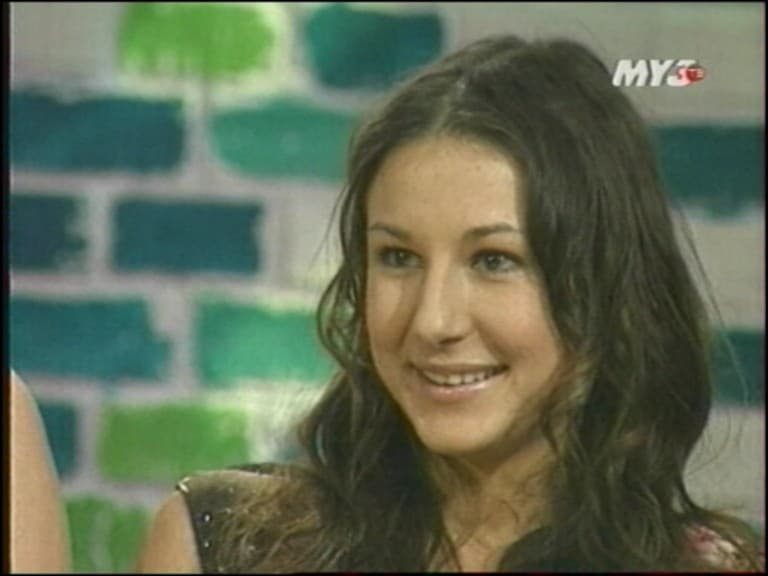

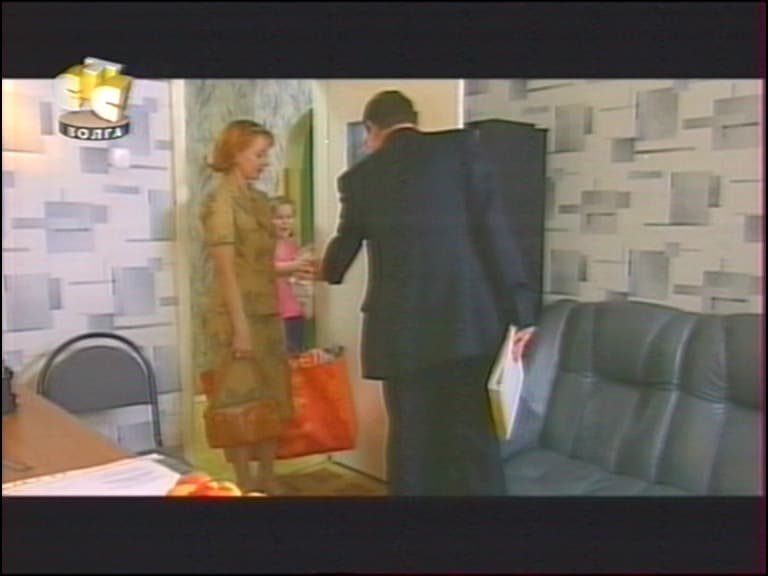

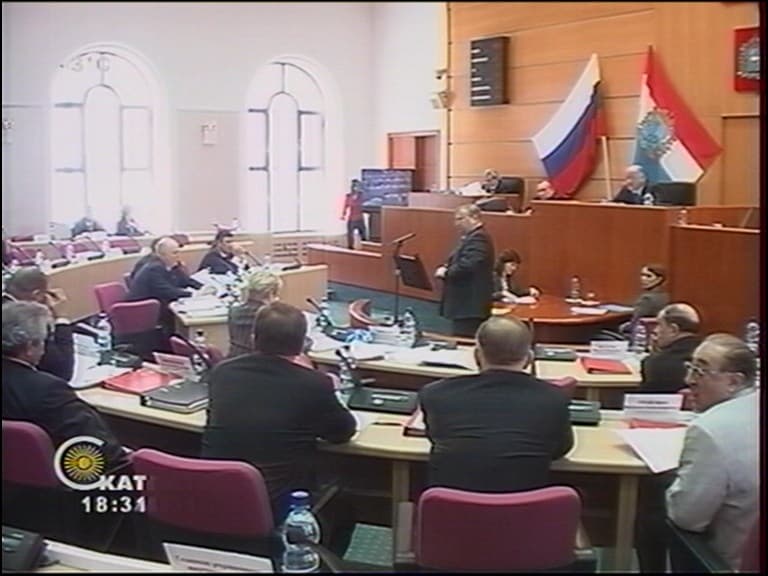

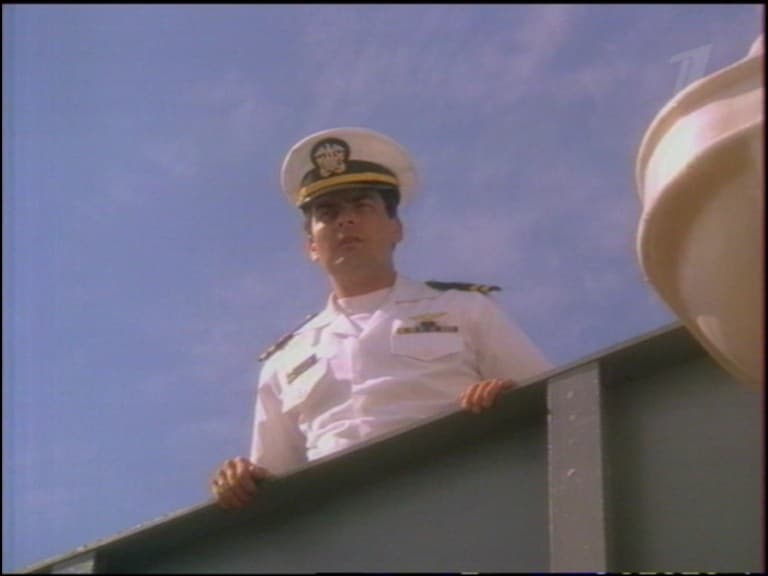

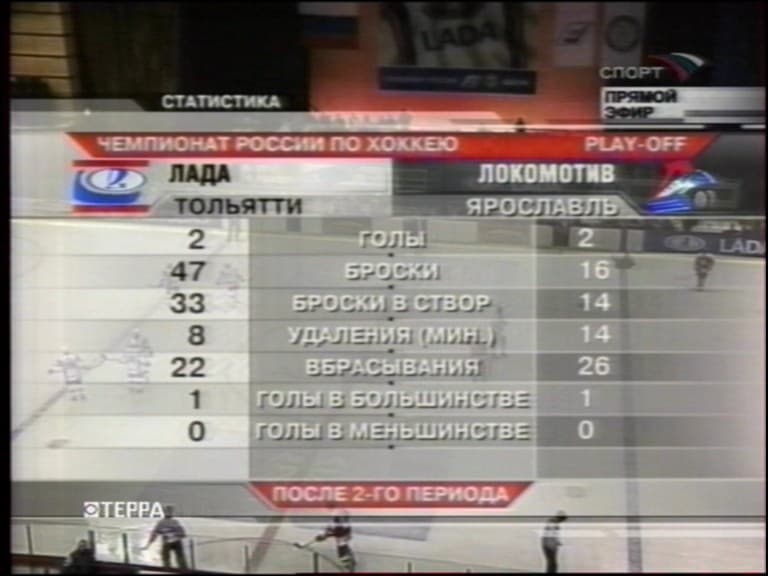

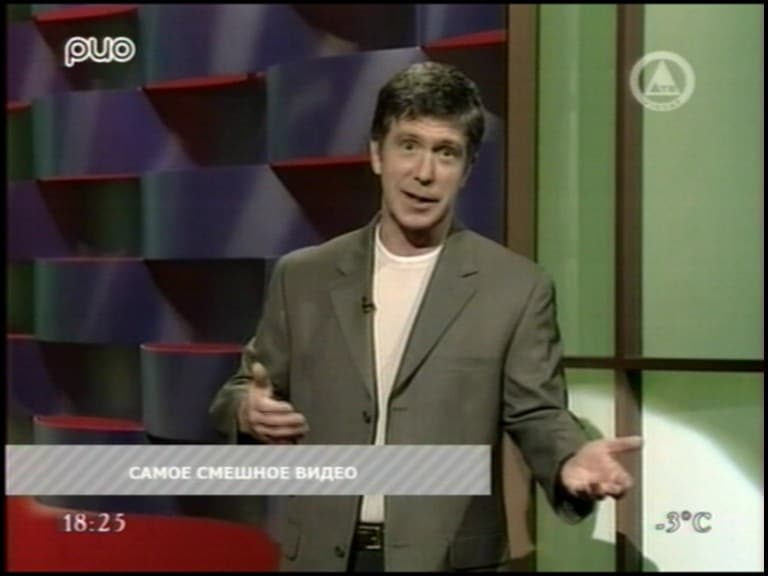

Качество

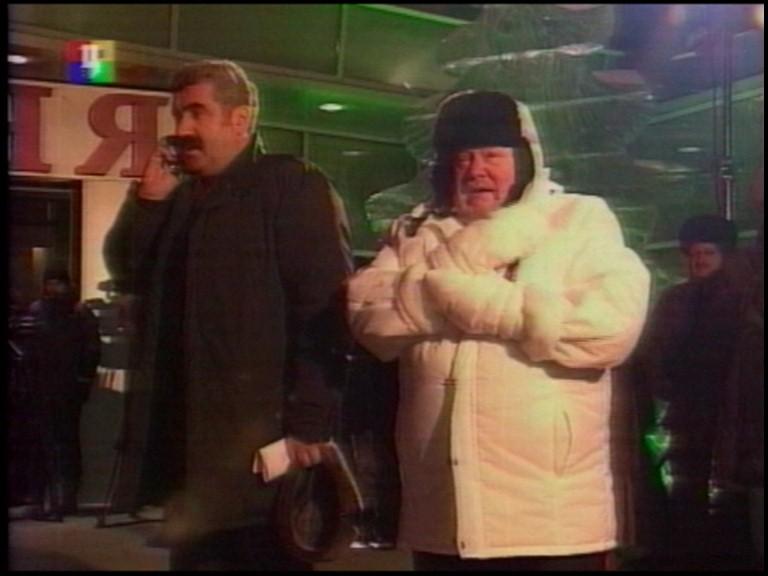

Philips SAA7135HL принадлежит к тому же семейству, что и SAA7134HL. Если исключить положительное влияние ВЧ-модуля Philips MK3 в определенных условиях, то разница в качестве изображения между Behold 409 FM и любым тюнером на АЦП от Philips определяется работой программных алгоритмов деинтерлейсинга, шумоподавления и т. д. Как мы уже убедились, с этими параметрами у данного тюнера все в порядке, в связи с чем, хорошее качество гарантировано (при подготовке скриншотов использовался фильтр деинтерлейсинга Blend3, опции шумоподавления и повышения четкости были отключены).

Напомним, что особенностью стандарта стереозвука NICAM, принятого в России в качестве государственного, является частота дискретизации 32 кГц. Таким образом, поддержка 48 кГц не дает никакого преимущества в качестве звука при работе с NICAM Stereo (при последующей обработке записанного контента эта возможность может быть полезна). Возможности настроек тембра, баланса и возможности дополнительной обработки своих ценителей, безусловно, найдут.

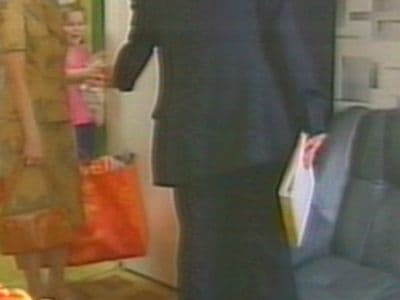

Развеем недоумение читателей по поводу подробного перечисления изменившихся компонентов тестовой системы. Ирония заключается в том, что, отлично зарекомендовав себя на одной платформе с GOTVIEW PCI 7135, в новой конфигурации Behold 409 FM продемонстрировал вертикальные полосы на всё том же 1 канале (49,75 МГц).

Как и у тюнера от GOTVIEW, этот эффект можно свести к минимуму подбором алгоритма деинтерлейсинга либо работой фильтров борьбы с шумом.

FM-тюнер

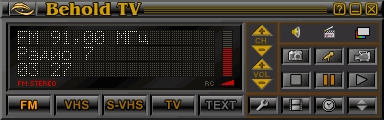

Программа использует общий интерфейс для работы в TV-режиме и режиме FM-тюнера.

О настройке и параметрах записи мы уже говорили. Алгоритм поиска, по-прежнему, не идеален, смена селектора не избавляет от необходимости ручного добавления некоторых станций.

Используемый ВЧ-модуль позволяет принимать FM-радио на телевизионную антенну.

Behold 409 FM демонстрирует хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, MP3, 480 КБ).

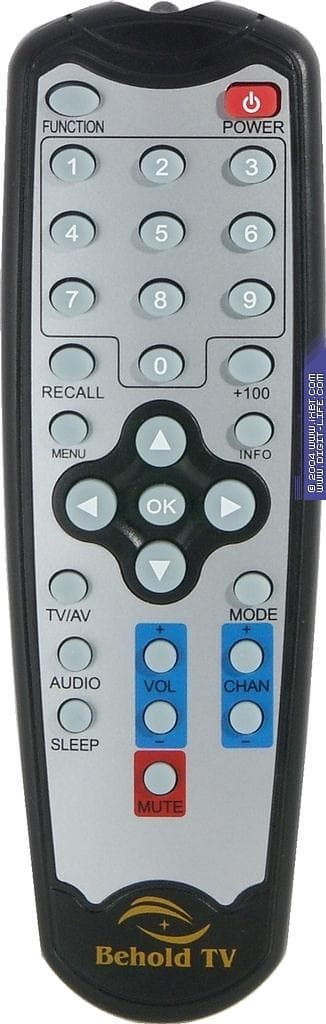

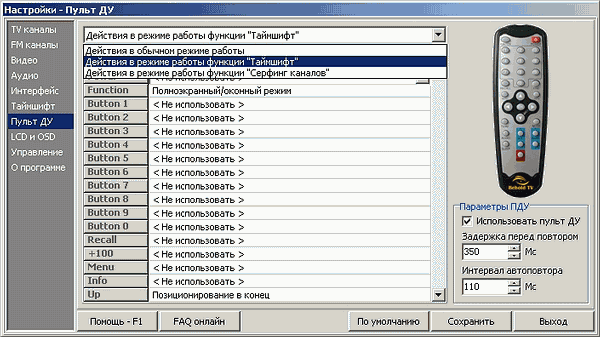

Пульт ДУ

Пульт ДУ достался в наследство от предыдущей модели. Из нововведений отметим отдельную настройку кнопок для режимов многоканального предварительного просмотра и Таймшифт.

Выводы

Реализация дополнительных возможностей работы со звуком и использование долговечных керамических конденсаторов достойны награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Возможности программы Behold TV, в частности, поддержка дополнительных модулей, а также наличие дополнительного ПО в комплекте заслуживают награды за комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Хорошее качество изображения и звука
  • Хорошая чувствительность
  • Поддержка BG/DK
  • Поддержка декодирования стереозвука
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
  • Регулировка тембра звука
  • Таймшифт
  • Передача звука по PCI-шине при записи
  • Возможность подключения к дополнительному входу звуковой карты
  • Индивидуальные настройки стандарта цветности, изображения и звука для каждого канала
  • Управление режимами автоматической регулировки усиления
  • Фильтры деинтерлейсинга
  • Расширенный диапазон УКВ+FM
  • Многоканальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Функция Стоп-кадр
  • Поддержка сторонних кодеков, в том числе, MPEG4 и mp3
  • Система плагинов для реализации дополнительных функций
  • Поддержка ТВ-программы
  • Возможность отключения компьютера после окончания записи
  • Настраиваемый пульт ДУ (только для работы с программой Behold TV)
  • Русскоязычный интерфейс

Минусы

  • Возможное появление эффекта «вертикальные полосы» на некоторых каналах в определенных конфигурациях

За время своего существования компания успешно укрепляет свои позиции на рынке. Большое количество моделей после обновления линейки позволяет подобрать оптимальное сочетание цены и возможностей. Удобное русскоязычное ПО с большим количеством доступных настроек, оригинальная система плагинов, приличное качество изображения и звука, отличная совместимость со звуковыми картами, оперативная поддержка со стороны производителя и конкурентоспособная цена позволяют считать Behold FM 409 одним из наиболее достойных кандидатов на покупку среди PCI-тюнеров верхнего ценового диапазона без поддержки аппаратного сжатия в MPEG1/2. К тому же, многие предоставляемые на данной момент программой Behold TV возможности просто не имеют аналогов у конкурирующих продуктов.

Средняя текущая цена (количество предложений) Behold 409 FM в московской рознице: Н/Д(0)






30 марта 2005 Г.
