Gainward Hollywood@Home DVB2GO — миниатюрный DVB-T тюнер с интерфейсом USB 2.0

Лучше меньше, да лучше.
Пословица

Возможно, 6 июня 2005 г. когда-нибудь будет считаться официальной датой вступления России в эпоху цифрового телевидения. В этот день Госкомиссия по радиочастотам (ГКРЧ) окончательно утвердила для цифрового телевизионного вещания в России полосы частот 174-230 МГц и 470-862 МГц. И пусть на сегодняшний день эфирное вещание в стандарте DVB-T (Digital Video Broadcasting-Terrestrial) существует только в трёх городах, компьютерные TV-тюнеры, предназначенные для приёма цифрового телевидения, уже начинают обживать отечественный компьютерный рынок.

Тайваньская компания Gainward хорошо известна нашим читателям как производитель видеокарт. Однако подобно многим производителям, сделавшим видеокарты лишь одним из направлений (Leadtek Research, ASUSTeK Computer, MSI), Gainward начинает предпринимать попытки предложить свою мультимедийную продукцию. К нам попал один из первых образцов расширения ассортимента — DVB-T тюнер с интерфейсом USB 2.0.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:

Комплект поставки

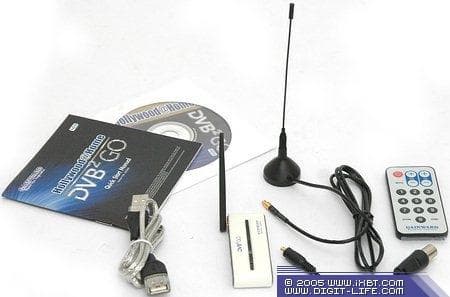

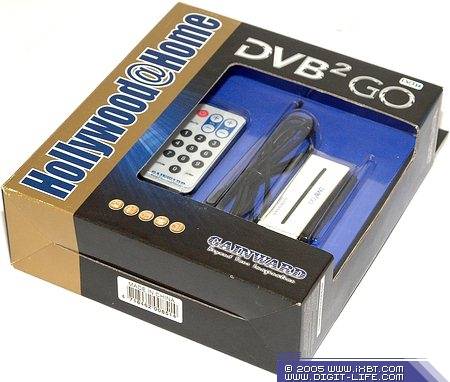

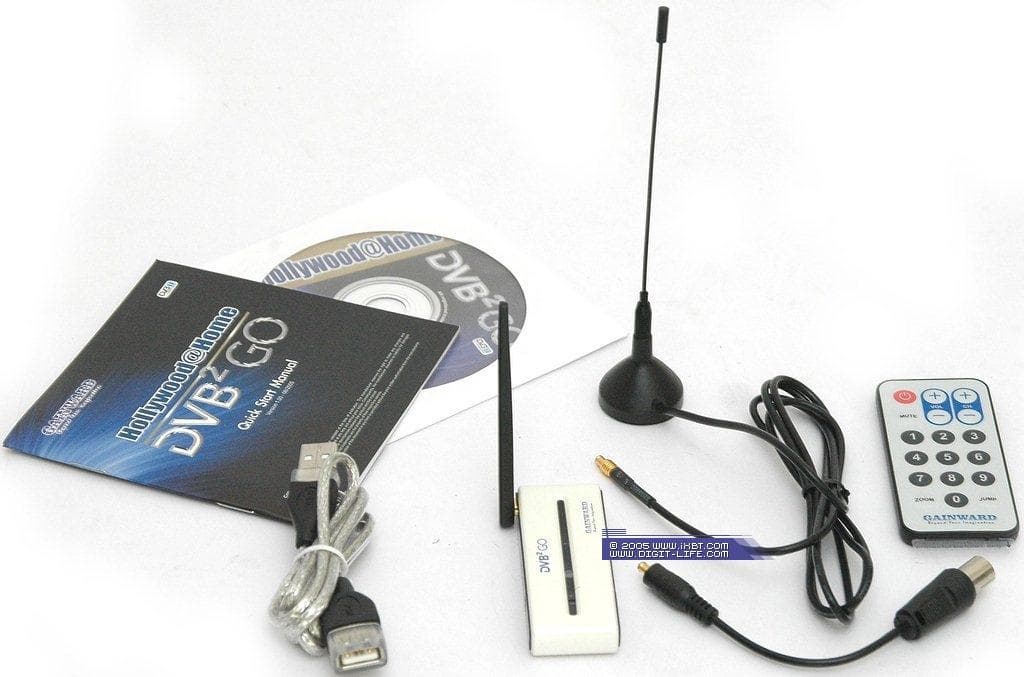

Коробка с прозрачной вставкой открывает для всеобщего обозрения практически весь комплект поставки, который составляют:

  • Тюнер
  • Пульт ДУ
  • Антенна DVB-T
  • Внешняя антенна DVB-T
  • Переходник для подключения телевизионной антенны с разъемом IEC
  • Экранированный удлинительный кабель USB 2.0
  • CD с драйверами и программным обеспечением
  • Руководство пользователя

Дополнительное ПО в комплекте поставки отсутствует.

Конструкция и спецификации

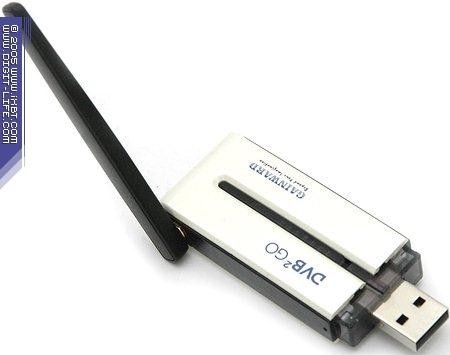

Получающие всё большее распространение полупроводниковые приёмники позволяют значительно уменьшить габаритные размеры современных компьютерных TV-тюнеров. DVB2GO является типичным представителем миниатюрных устройств класса Pen Driver Size. На первый взгляд, отличить этот тюнер от флэш-накопителя можно только по съёмной антенне. Оговоримся сразу, что обе антенны из комплекта функциональны только при уверенном приёме сигнала. Впрочем, в наших условиях внешней антенны оказалось вполне достаточно. Через полупрозрачную вставку при работе просвечивает зелёный светодиод, добавляя определённый шарм.

Размеры тюнера могут создать сложности с подключением непосредственно к USB-порту. В этом случае поможет удлинительный кабель.

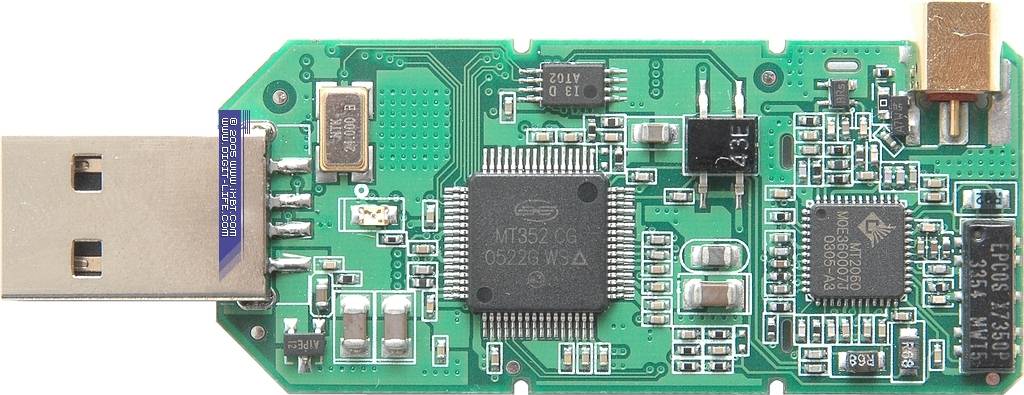

Конструктивно, это, пожалуй, самый простой из побывавших у нас DVB-T тюнеров.



Для приёма сигнала используется экономичный (1W) ВЧ-блок МТ2060 производства Microtune, Inc.

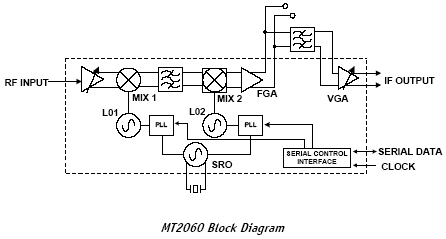

Схема МТ2060.

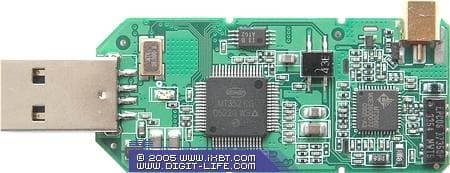

COFDM демодулятор MT352 от Zarlink Semiconductor Inc в настоящее время является одним из наиболее широко распространённых.

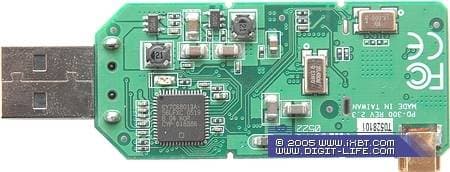

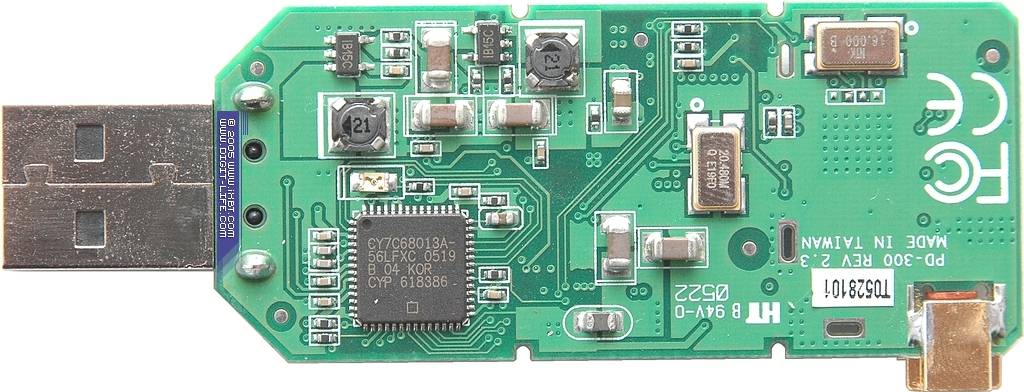

USB 2.0-микроконтроллер CY7C68013A от Cypress Semiconductor является экономичной версией CY7C68013, устанавливаемого, в частности на Kworld Xpert DTV — DVBT USB и GOTVIEW USB2.0 DVD Deluxe.

Откроем секрет — аппаратно DVB2GO является полным аналогом PD300 DVB-T mini от YUAN High-Tech Development Co., Ltd. Разве что, тюнер от YUAN комплектуется мультимедийным ПО от CyberLink Corp., а для работы с продукцией Gainward используется своя программа.

Производитель обещает следующие спецификации:

  • Диапазоны VHF 174 — 230 МГц, UHF 470— 862 МГц
  • Полоса пропускания составляет 6(NTSC), 7/8 (PAL) МГц
  • Программное декодирование MPEG2

Поддерживается режим отложенного просмотра TimeShift и многоканальный предварительный просмотр Multi-Channel Preview.

Конфигурация тестового компьютера

  • Процессор AMD Athlon 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ
  • Видеокарта Leatek WinFast GeForce 7800 GT
  • Жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA
  • Операционная система Windows XP Professional (SP2) ENG

Подключение и настройка

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на внешнюю антенну из комплекта.

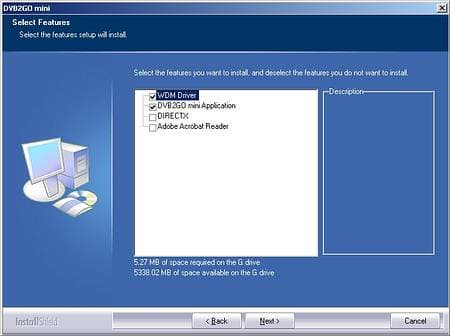

На установочном диске находится стандартный инсталлятор с возможностью выбора компонентов. Программа для работы с тюнером требует серийный номер (!), обнаруженный на конверте с диском.

После установки получаем следующее устройство.

Иконка программы DVB2GO mini Player появляется в системном трее после запуска программы.

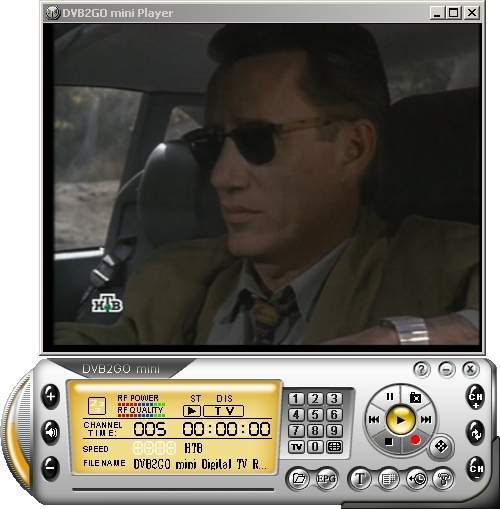

Рассмотрим возможности DVB2GO mini Player.

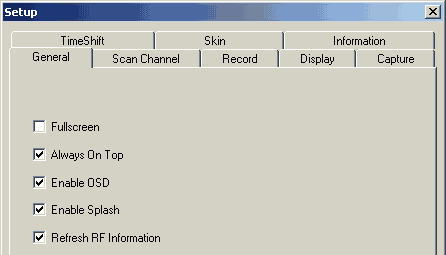

Раздел General содержит такие настройки, как включение/отключение экранного меню и размещение программы поверх всех окон.

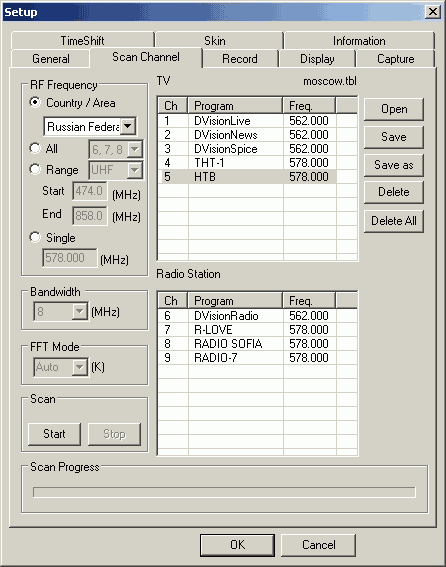

Допускается изменение большинства параметров, влияющих на поиск каналов. При этом телеканалы и радиостанции отображаются отдельно. Все доступные каналы были обнаружены при выборе России в качестве региона.

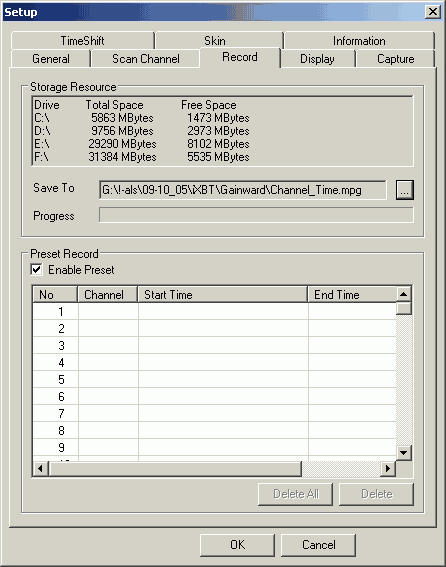

Планировщик находится в настройках записи под заголовком Preset Record. Возможность отключения компьютера после окончания записи отсутствует. Список доступных заданий насчитывает 100 позиций.

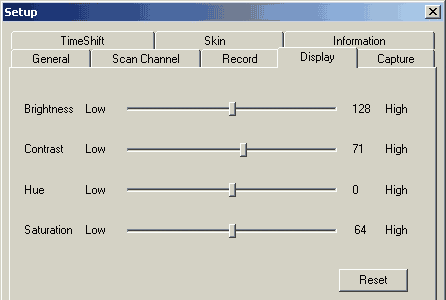

Настройки изображения скромны — яркость, контраст, оттенок, насыщенность.

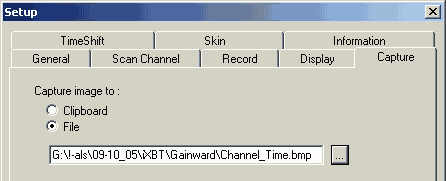

Захват кадров производится в формате bmp в указанную директорию или буфер обмена. Галерея захваченных кадров отсутствует.

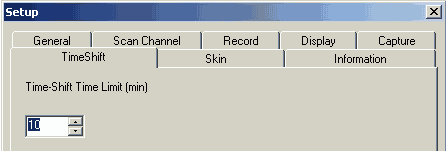

Режим отложенного просмотра имеет настройку максимального времени, отведённого под задержку при использовании этой функции.

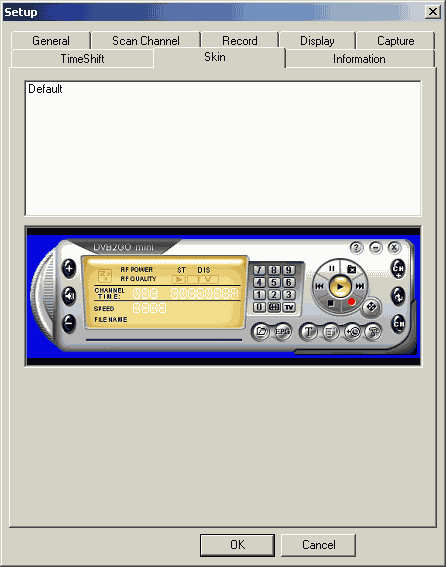

Судя по всему, программа поддерживает смену вариантов интерфейса, но в комплекте поставляется только один.

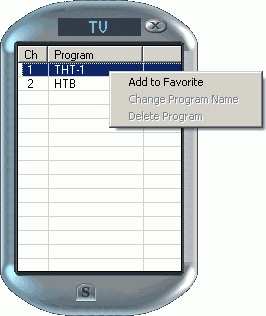

Возможно создание списка избранных каналов.

Поддерживается только запись программного потока (Program Stream), запись содержащего дополнительную сервисную информацию транспортного потока (Transport Stream) невозможна.

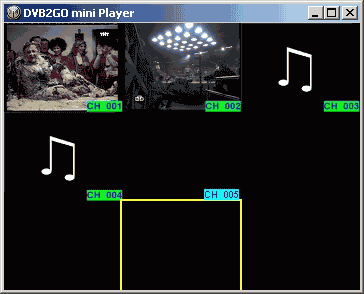

При работе функции многоканального предварительного просмотра Multi-Channel Preview наряду с телевизионными каналами в список попадают и радиостанции.

Качество

Два индикатора на панели (RF POWER и RF QUALITY) имеют не совсем очевидную визуализацию. В сущности, как показало тестирование, от максимального значения RF POWER мало что зависит. Достаточно уверенного приёма удавалось добиться при значениях RF QUALITY больше 25%, до этого момента могли встретиться артефакты компрессии и эффект «подтормаживания» картинки. В целом, DVB2GO продемонстрировал качество приёма, вполне сравнимое с тюнерами на базе других ВЧ-блоков.

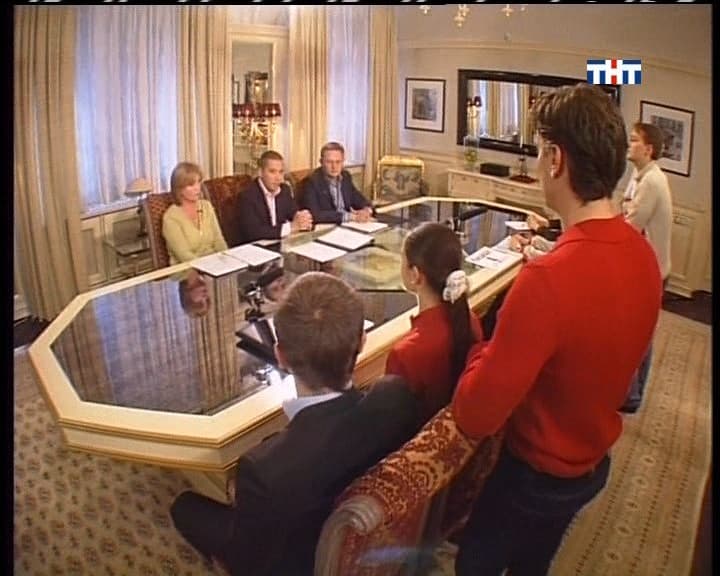

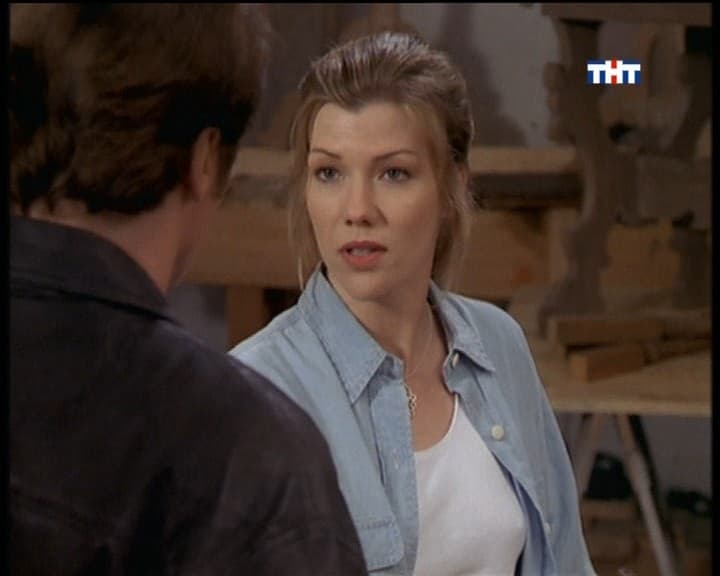

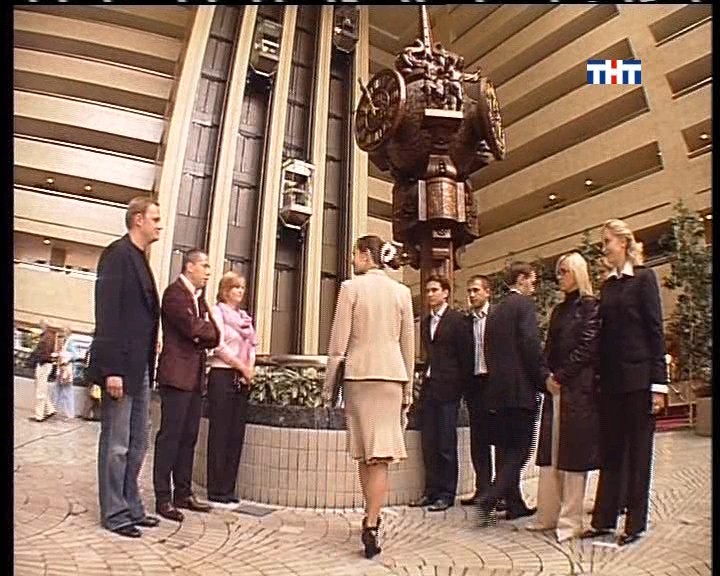

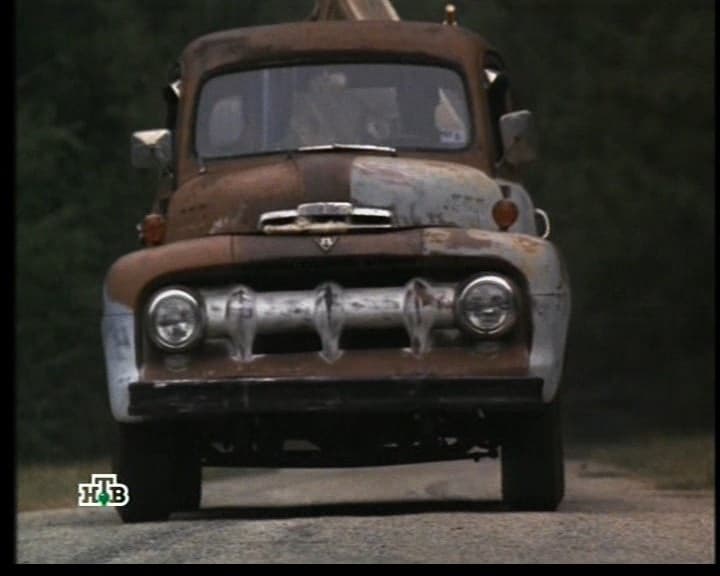

Стандарт DVB-T позволяет транслировать передачи с DVD-качеством при максимальном битрейте в 9000 Кбит/c. В настоящее время ООО «ОКТОД» транслирует каналы в разрешении 720×576 с видеобитрейтом от 3400 до 6000 Кбит/с, что соответствующим образом сказывается на качестве изображения. Аудиопоток при этом имеет битрейт 64-128 Кбит/с и частоту дискретизации 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

В условиях уверенного приёма рассинхронизации изображения и звука в процессе тестирования отмечено не было.

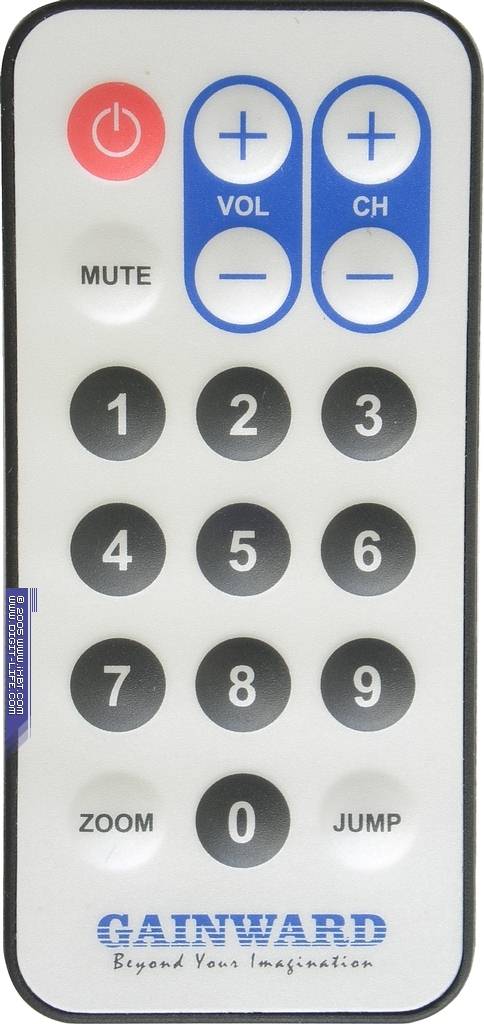

Пульт ДУ

Наличие у тюнера таких габаритов пульта ДУ (тоже, мягко говоря, компактного) является приятным сюрпризом. Конструкция тюнера позволяет не слишком зависеть от угла работы с пультом. Пульт отдаёт дань минимализму, возможно управление только основными функциями — громкостью, переключением каналов и переходом в полноэкранный/оконный режим. Впрочем, при таких размерах вполне достаточно и этого.

Выводы

Плюсы

  • Стандарт DVB-T
  • Компактный размер
  • Отсутствие необходимости во внешнем питании
  • Передача звука по USB
  • Наличие пульта ДУ
  • Режим отложенного просмотра TimeShifting
  • Многоканальный предварительный просмотр
  • Стильный дизайн

Минусы

  • Малоинформативная индикация уровня сигнала

Что касается возможностей, то Gainward Hollywood@Home DVB2GO представляет собой обычный DVB-T тюнер. Однако этот тюнер имеет исключительно компактные размеры, интересный дизайн, да ещё и комплектуется пультом ДУ. Таким образом, при отсутствии необходимости в приёме аналоговых каналов, это устройство и его аналог от YUAN способны стать хорошим вариантом для владельцев как стационарных, так и мобильных компьютеров

Средняя текущая цена (количество предложений) Gainward Hollywood@Home DVB2GO в московской рознице: Н/Д(0)



Выражаем благодарность
российскому представительству «Gainward»
за предоставленное на тестирование оборудование,
а также лично Дмитрию Зиновьеву
за помощь в подготовке фотоматериалов





28 ноября 2005 Г.
