TV- и FM-тюнер Behold TV 609 RDS — здоровый консерватизм или тупиковый путь?




Do you hear what I hear?
Doors are slamming shut
Limit your imagination, keep you where they must.
Metallica «Eye Of The Beholder»

Регулярное обновление модельного ряда стало своего рода традицией InfoNetwork Ltd., владельца торговой марки Beholder. Другой визитной карточкой этого производителя можно назвать принципиальное использование в своих моделях компьютерных TV-тюнеров аналогово-цифровых преобразователей от Philips Electronics, вызванное, в частности, происхождением фирменного ПО от написанной под соответствующие АЦП программы FLY 2000 TV. Как ни прискорбно, но в настоящее время развитие этой программы фактически прекращено, что, в некотором роде, принуждает пользователей, рассчитывающих на увеличение функциональности привычного ПО, к покупке тюнеров с надписью «Behold TV» на коробке. Впрочем, отношения производителя с автором программы-донора выходят за рамки этого обзора, поэтому вернёмся к основной теме. Предыдущая «пятая» серия продуктов компании, кроме работы с RDS (Radio Data System) у старших моделей, принесла не так уж много нового, поэтому от следующего обновления резонно было бы ожидать более серьёзных изменений, например, появления ставшего за последний год стандартом де-факто в старших моделях многих производителей аппаратного кодирования, поддержки цифрового вещания в формате DVB-T или освоения интерфейса USB 2.0. Однако объявленные перед появлением «шестёрок» на рынке новые возможности удивили своей непредсказуемостью, вектор дальнейшего развития оказался направлен не вперёд, а скорее в сторону. Попробуем разобраться, что даёт такая политика конечному потребителю.

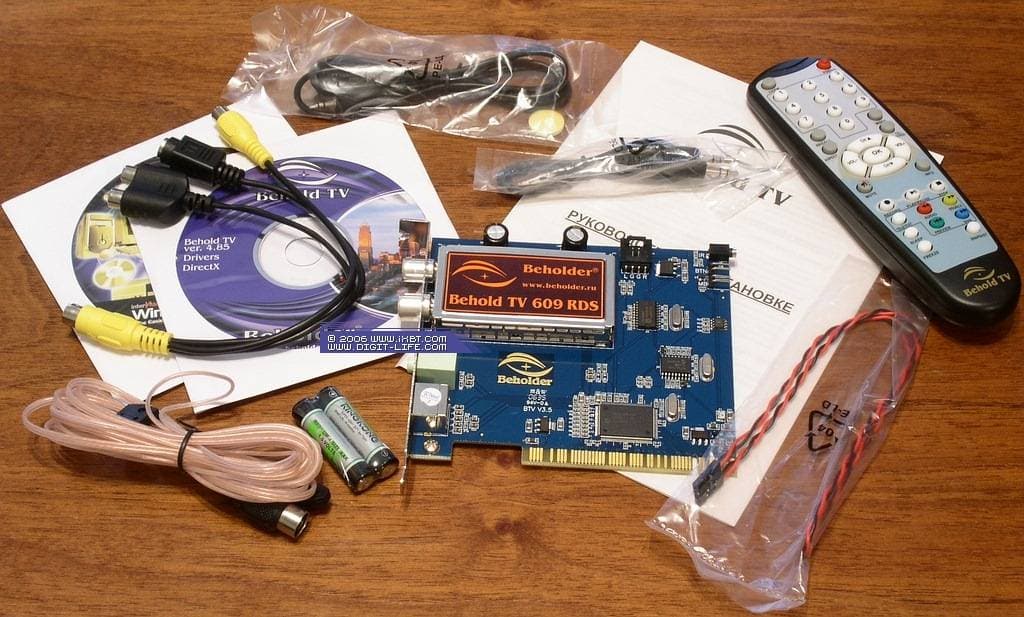

Комплект поставки

Неизвестно, каким принципом руководствуются дизайнеры, отвечающие за оформление коробок, но цветовая гамма традиционно отличается некоторой необычностью. Для вместилища старшей модели нового семейства выбран коричневый цвет с горным пейзажем внутри стилизованной «под глаз» вставки.

Комплект поставки не совсем обычен для PCI-тюнеров компании, однако новые элементы нельзя назвать уникальными. Но об этом чуть позже, пока просто перечислим комплектующие.

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ

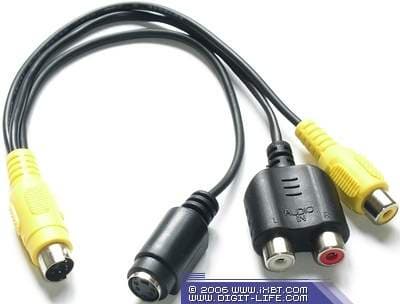

  • Переходник-разветвитель MiniDIN 6-pin — S-Video + 3 RCA
  • Кабель для подключения к линейному входу звуковой карты
  • Кабель для подключения к разъему питания материнской платы
  • FM-антенна
  • 2 CD с драйверами и программным обеспечением
  • Русскоязычное руководство по установке тюнера

Кабель для подключения к дополнительному входу звуковой карты в коробке с нашим экземпляром отсутствовал, однако производитель обещает его наличие.

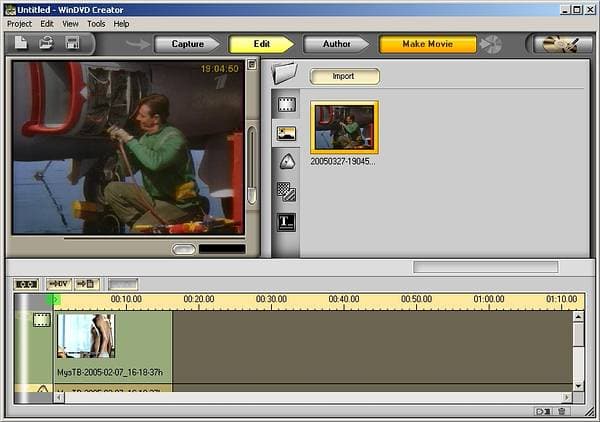

Первый диск содержит драйверы и штатное ПО (на момент покупки, как правило, на сайте разработчика можно найти версию с большим порядковым номером), на втором CD находится программа WinDVD Creator 2 от InterVideo, предназначенная для создания VCD, SVCD или DVD. Поддерживается русский язык, серийный номер указан на конверте с диском. MPEG1/2-кодеки, устанавливаемые вместе с ней, используются для записи в этих форматах и функционирования режима отложенного просмотра Таймшифт.

Конструкция и спецификации

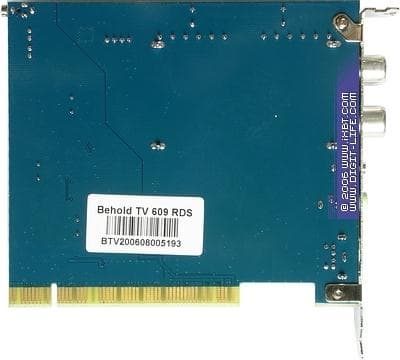

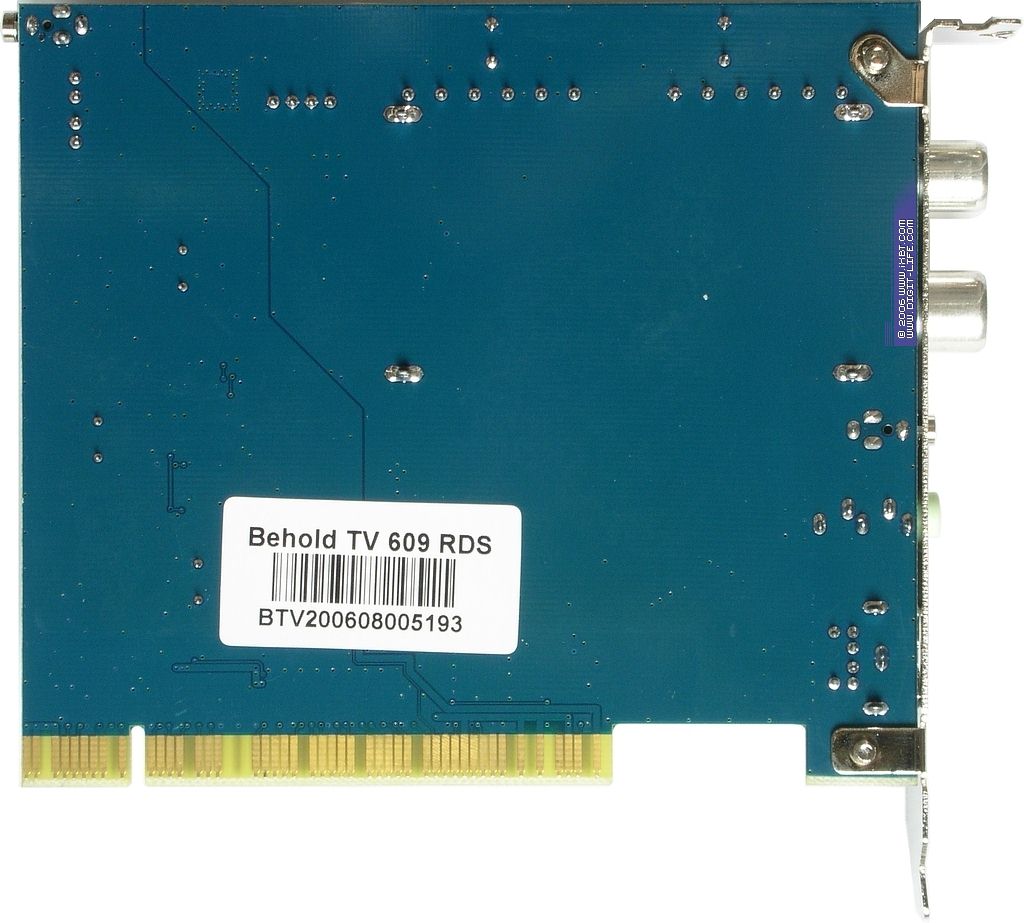

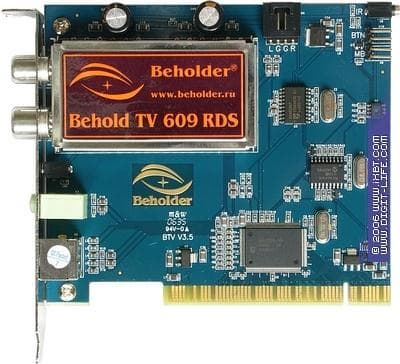

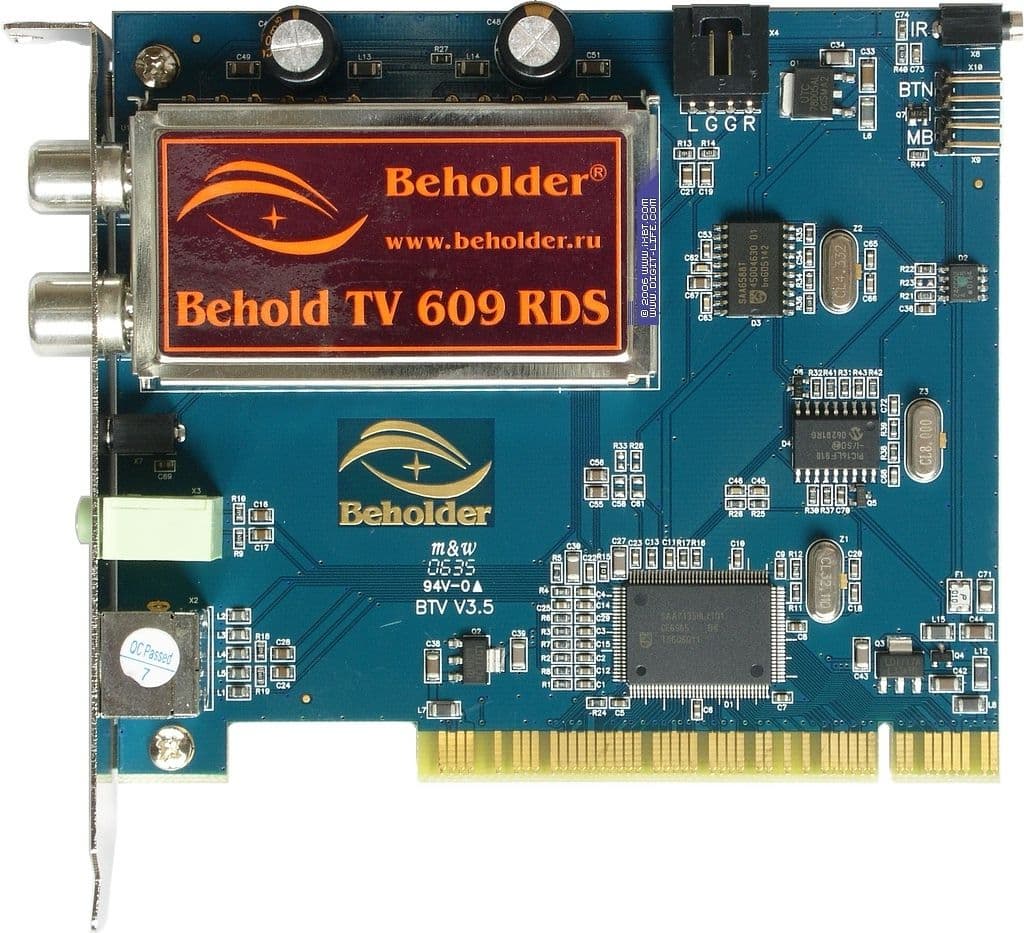

Дизайн PCB продолжает традиции предыдущего семейства. Производителем заявлены следующие особенности:

  • Оптимизация разводки платы с целью уменьшения взаимного влияния элементов платы друг на друга
  • Улучшенная с учётом правил распространения сигналов в длинных линиях разводка аналоговых сигнальных цепей
  • Оригинальная разводка и экранировка аналоговой и цифровой частей (задняя часть платы представляет собой два экрана аналоговой и цифровой части схемы соответственно)
  • Дополнительные меры по уменьшению ВЧ-помех, излучаемых элементами схемы

Никуда не делся и фирменный элемент дизайна — два электролитических конденсатора на магистралях питания селектора.

Выгравированный на плате позолоченный (на эту особенность мы обращаем внимание по специальной просьбе сотрудников компании, видимо, считающих это важным обстоятельством) логотип, безусловно, привлекает к себе внимание тех пользователей, которым важен внешний вид устройства.

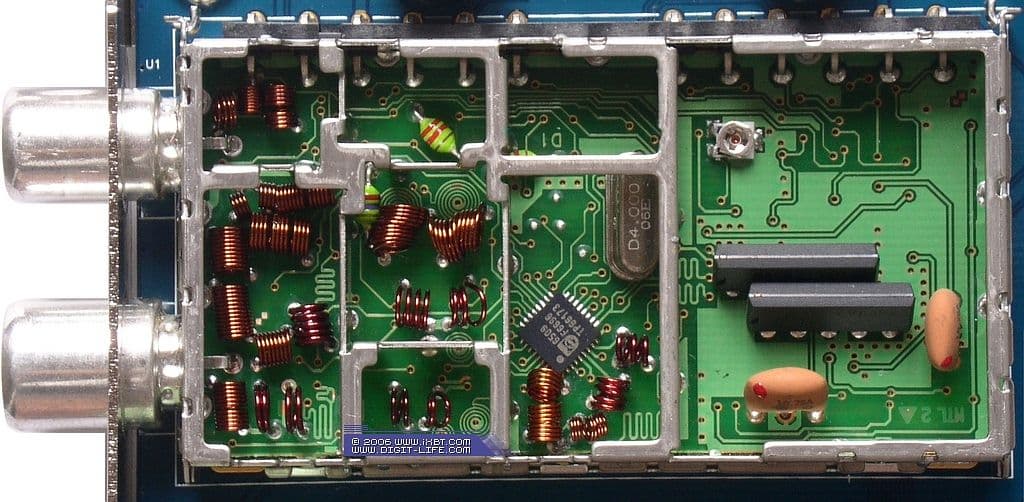

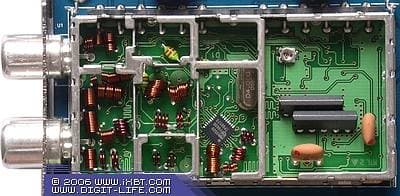

В связи с прекращением производства ВЧ-блоков Philips серии Mk3, новые модели оснащаются приёмниками обновлённой серии Mk5. В частности, на Behold TV 609 RDS за приём сигнала отвечает FM1216ME/I H-5 (Mk5).

Аналогово-цифровое преобразование осуществляется при помощи 9-битного мультистандартного АЦП Philips SAA7135HL/101 с поддержкой дополнительных возможностей обработки звука. От устанавливаемого на многие современные тюнеры, в частности, на AVerTV Studio Model 507, SAA7135HL/203 этот чип отличается поддержкой дополнительной обработки звука с помощью алгоритмов Dolby Laboratories, Inc.

Индекс RDS в названии своим существованием обязан процессору Philips SAA6588T, предназначенному для работы с данными, передаваемыми с помощью этой системы (Radio Data System). Кроме европейского стандарта, эта микросхема также поддерживает неактуальный в наших условиях американский вариант RBDS (Radio Broadcast Data System).

Пришло время уделить внимание новым возможностям «шестой» серии. Ими стали:

  • Включение компьютера с пульта ДУ
  • Поддержка пультов ДУ сторонних производителей
  • Возможность обновления микропрограммного кода для обеспечения совместимости со сторонними пультами ДУ

Как и в случае с появлением RDS в предыдущем поколении (работа с RDS на тот момент уже была реализована как минимум компанией TerraTec Electronic GmbH в Terratec Cinergy 600 TV Radio), назвать эти возможности действительно новыми не получается. Схема непосредственного управления питанием является фирменной технологией Compro Technology более трёх лет (!), а поддержка сторонних пультов ДУ, пусть и являющаяся недокументированной функцией, непреднамеренно появилась в GOTVIEW PCI 7135. Ирония ситуации в том, что особенность, которая в лучших традициях конкурентной борьбы преподносилось как недостаток продукции конкурента, при определённой доработке стала считаться достоинством своих моделей.

Расширение функциональности работы с пультами ДУ стало возможным благодаря перепрограммируемому микроконтроллеру PIC16LF818 от Microchip Technology Inc.

Остальные спецификации остались прежними:

  • Приём телевизионных программ метрового и дециметрового диапазона волн
  • Оконный и полноэкранный режимы работы
  • Гибкие методы поиска и настройки TV-программ
  • Сортировка списка TV-программ
  • Просмотр телевизионных программ со стереозвуком в формате A2/NICAM
  • Индивидуальные настройки параметров каждого телевизионного канала и аналоговых видеовходов
  • Встроенное OSD меню
  • Поддержка TV-программы формата JTV
  • Удвоение частоты кадров при просмотре
  • Программная обработка изображения при просмотре
  • Многоканальный предварительный просмотр
  • Функция полупрозрачного видеоокна
  • Режим соотношения сторон кадра 16:9 Anamorphic
  • Режим отложенного просмотра Таймшифт в режиме TV и FM
  • Приём УКВ/FM радиостанций в стандартном и расширенном диапазоне
  • Прослушивание станций FM-диапазона в режиме стерео
  • Гибкие методы поиска и настройки радиопрограмм
  • Сортировка списка радиостанций
  • Индивидуальные настройки параметров каждой радиостанции
  • Запись видео в формате AVI, WMV, MPEG1, MPEG2 и DVD с использованием установленных в системе кодеков
  • Обработка изображения в процессе записи
  • Запись с разбиением файла на сегменты заданного размера
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48кГц
  • Сжатие звука с использованием установленных в системе аудиокодеков
  • Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768×576
  • Отображение детальной информации о процессе записи
  • Сохранение индивидуальных профилей для записи
  • Запись по расписанию
  • Поддержка режимов энергосбережения Windows
  • Трансляция аудио и видео по сети
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
  • Регулировка тембра звука
  • Персональная настройка кнопок пульта дистанционного управления
  • Персональная настройка горячих клавиш мыши и клавиатуры
  • Индивидуальная настройка индикатора панели управления и OSD меню
  • Использование резидентного приложения (Агента) для запуска программы с пульта ДУ
  • Планировщик заданий
  • Таймер на выключение
  • Русифицированный телетекст
  • Многоязычный интерфейс — русский, английский
  • Работа под операционными системами Windows 98SE/ME/2000/XP/2003/XP 64x Edition
  • Дополнительные возможности, реализуемые с помощью встраиваемых модулей (плагинов)

Конфигурация тестового компьютера

  • Процессор AMD Athlon 64 X2 4200+
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ Samsung
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании

Подключение

Не очень понятные для полноразмерной платы изменения произошли в части коммутации. Вместо стандартного комплекта видеовходов используется один разъём MiniDIN 6-pin. Внешние устройства подключаются к нему при помощи переходника.

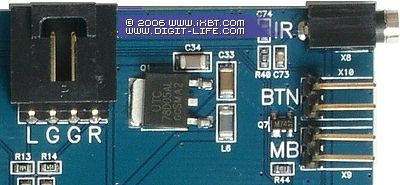

В наследство от предыдущей серии достались: размещённые на плате дополнительный аудиовыход и второй коннектор для подключения ИК-датчика. Реализация непосредственного управления питанием компьютера привела к появлению разъёмов для подключения кнопки Power и соответствующего разъёма на системной плате.

Настройка

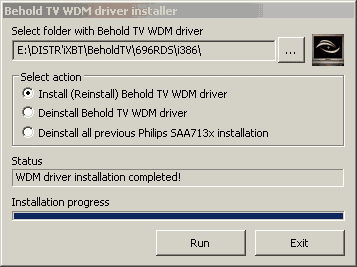

Автозапуск запускает установку программы для работы с тюнером. Для установки драйвера используется инсталлятор с возможностью удаления как штатных, так и сторонних драйверов побывавших в системе устройств, оснащённых АЦП от Philips. Грамотное решение, к сожалению, отсутствующее у многих производителей.

Роль руководства пользователя исполняет доступный непосредственно из программы файл справки BeholdTV.chm.

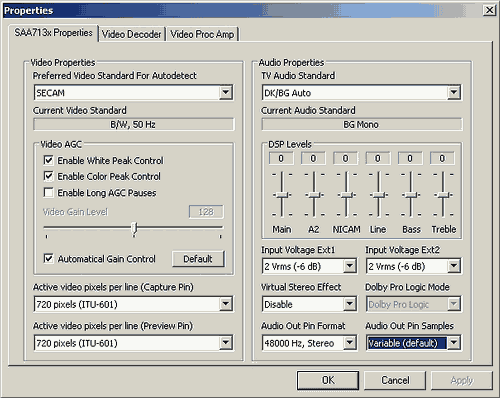

После установки в разделе Sound, video and game controllers появляется устройство Behold TV 609 RDS.

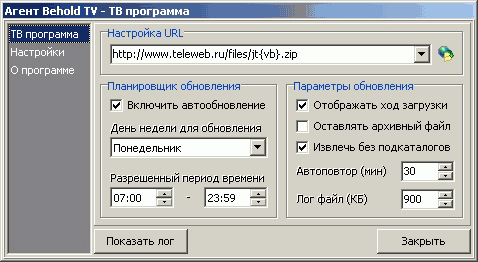

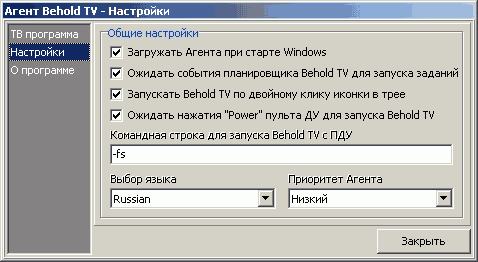

Резидентная программа (Агент) запускается отдельно.

Несмотря на то, что опция автозапуска при загрузке операционной системы находится в локальных настройках этой программы, она также дублируется в настройках основного приложения Behold TV.

Кроме управления планировщиком, резидентное приложение также служит для обновления базы телевизионных программ.

В процессе тестирования использовались: драйвер 4.1.6.0 и программа Behold TV версии 4.86.

Основные возможности программы Behold TV описаны в обзорах Behold TV 403 FM, Behold TV 409 FM, Behold Columbus и Behold TV 507 RDS.

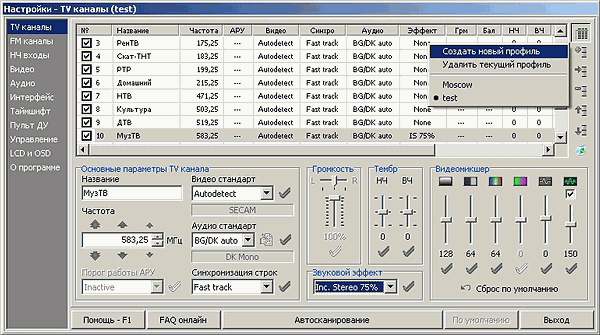

Меню настройки каналов в дополнение к функциям поиска, добавления и редактирования списка, а также индивидуальным для каждого канала настройкам яркости, контраста, оттенка, насыщенности, резкости, уровня усиления (чекбокс АРУ выключает автоматическую регулировку) и параметрам дополнительной обработки звука (описание эффектов обработки звука и примеры реализации можно найти здесь) получило поддержку нескольких пользовательских списков.

С момента нашей предыдущей встречи с программой Behold TV переработана схема настройки аудио-микшера, что позволяет избежать проблем на системных платах, оснащённых HDA-кодеками.

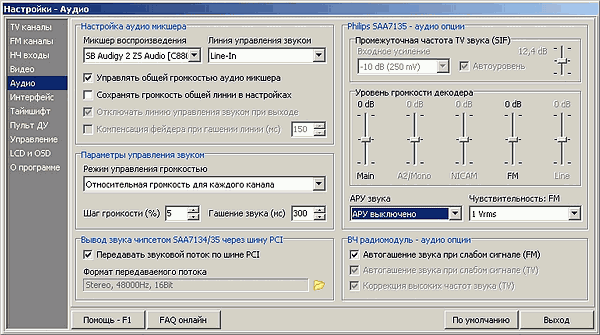

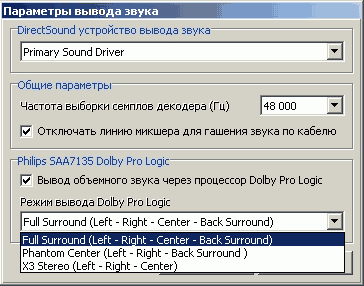

Напомним о возможности использования процессора Dolby Pro Logic, встроенного в АЦП. Данная возможность доступна только при наличии звуковой карты, поддерживающей многоканальный вывод и только при активированном режиме 5.1 (6.1, 7.1).

Подробности можно найти в обзоре Behold TV 507 RDS.

Дополнительные возможности

Фирменная технология подключаемых модулей (плагинов) позволила реализовать:

  • Шесть независимых методов деинтерлейса
  • Восемь эффектов переходов при переключении каналов
  • Удаление искажений, вносимых антенной в условиях многолучевого приёма
  • Удаление шума и увеличение чёткости
  • Заливка бордюров при просмотре и записи
  • Реализация охранной системы на базе детектора движения
  • Вывод даты и времени на экран при просмотре и записи
  • Детектирование и удаление рекламы
  • Оценка уровней RGB при записи
  • Коррекция гаммы и преобразование цветного изображения в чёрно/белое
  • Отключение компьютера и назначение ряда дополнительных действий при пропадании видеосигнала

Отметим, что модули не входят в обычный дистрибутив программы, их можно найти в папке Plugins на установочном диске.

Работа некоторых модулей, в частности, детектора движения, детектора логотипов (позволяет в некоторых случаях пропускать рекламу при записи), BPP_Levels (предоставляет возможность объективной оценки и регулировки таких параметров изображения, как яркость, уровень чёрного, уровень белого и контрастность), BPP_LineView (предназначен для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум, спектр и уровни распределения для каждого отдельно взятого RGB/YUV компонентов) и BPP_Anaglyph (преобразовывает любое черно-белое или цветное изображение в анаглифное, что позволяет получить на экране эффект объёма при просмотре в специальных стереоочках) была описана в обзорах Behold TV 409 FM, Behold Columbus и Behold TV 507 RDS.

На момент тестирования список модулей не успел пополниться достойными внимания новинками, однако в настоящее время практически закончена работа над модулем поддержки режима «Картинка-в-картинке» при наличии второго устройства видеозахвата.

Впрочем, без косметических изменений не обошлось, так некоторые из модулей (повышение чёткости, уменьшение шума, ослабление искажений в условиях мультилучевого приёма, используемый по умолчанию Area Motion deinterlace) обзавелись индивидуальными настройками для каждого канала.

Качество

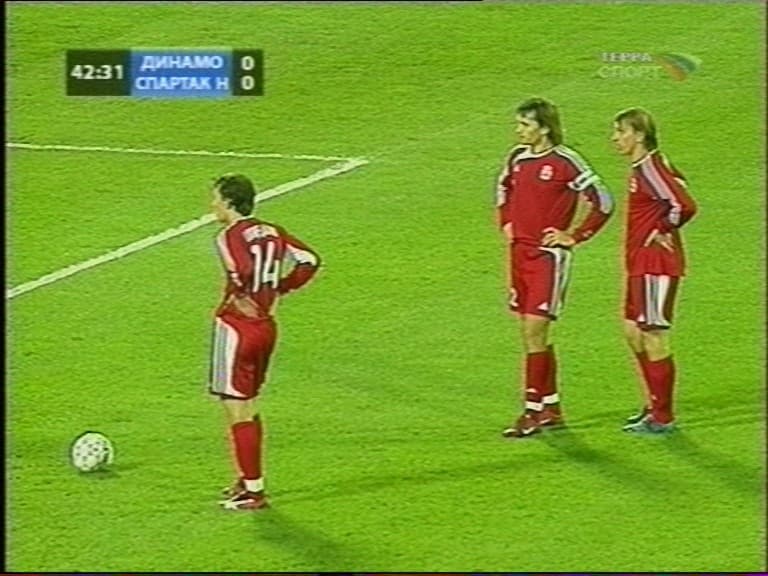

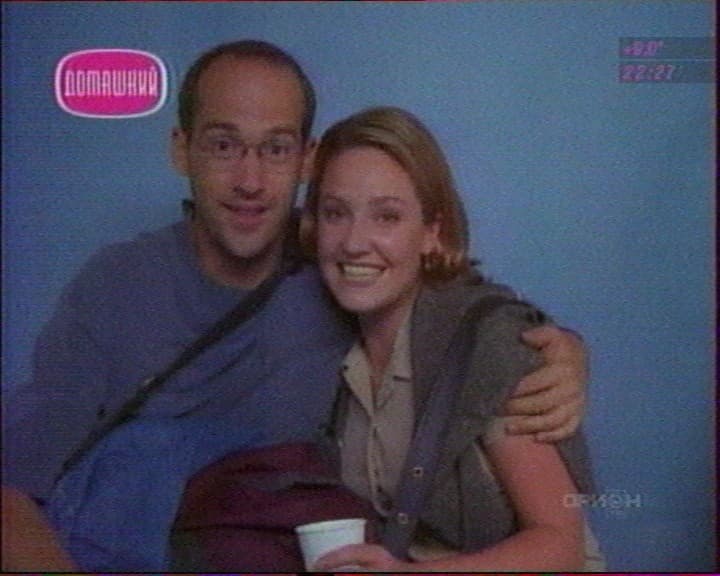

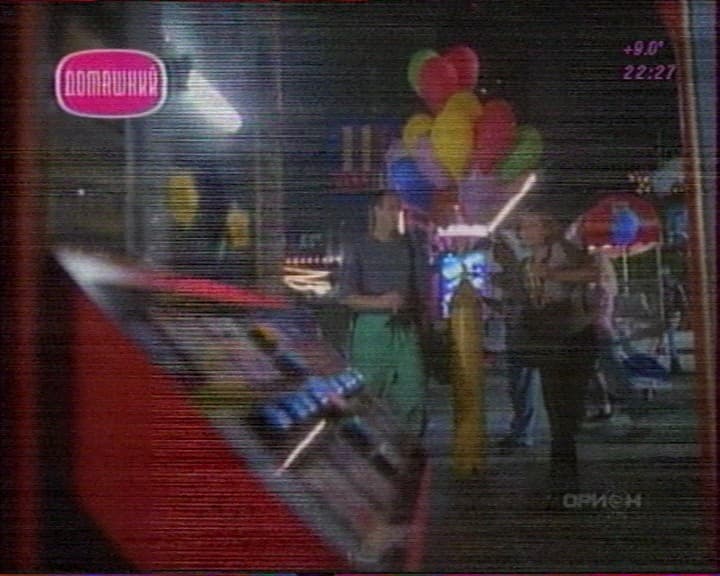

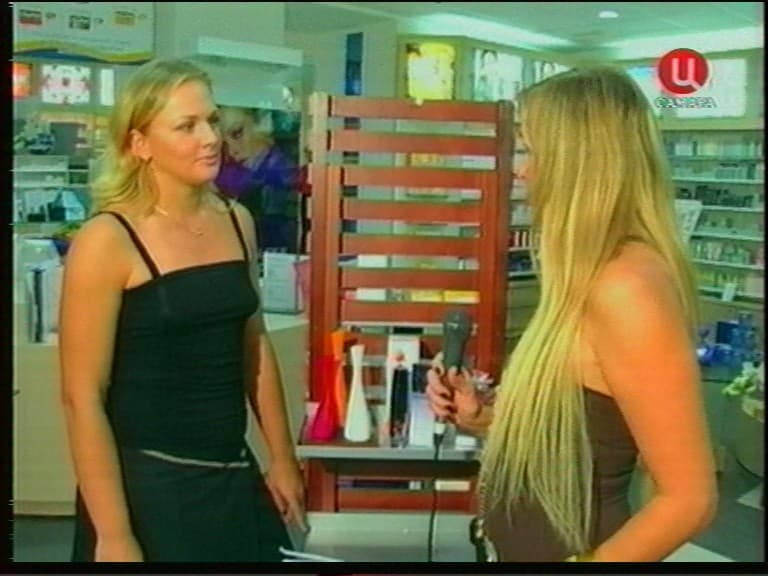

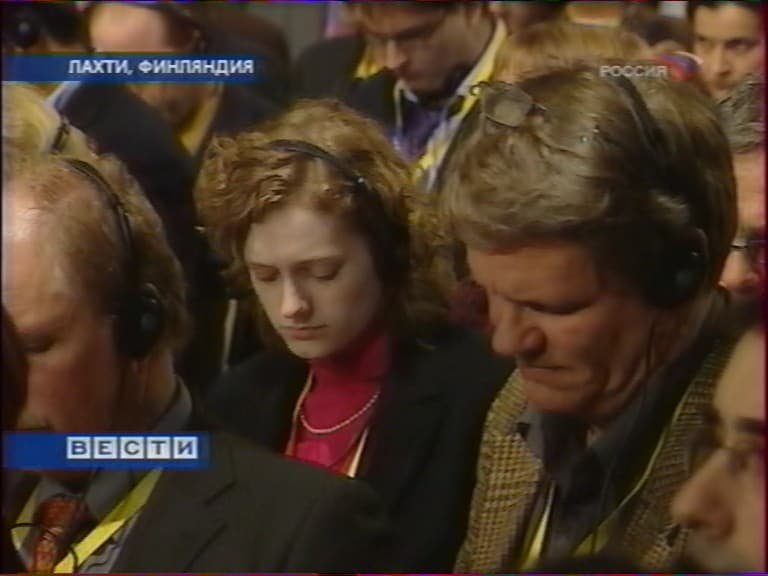

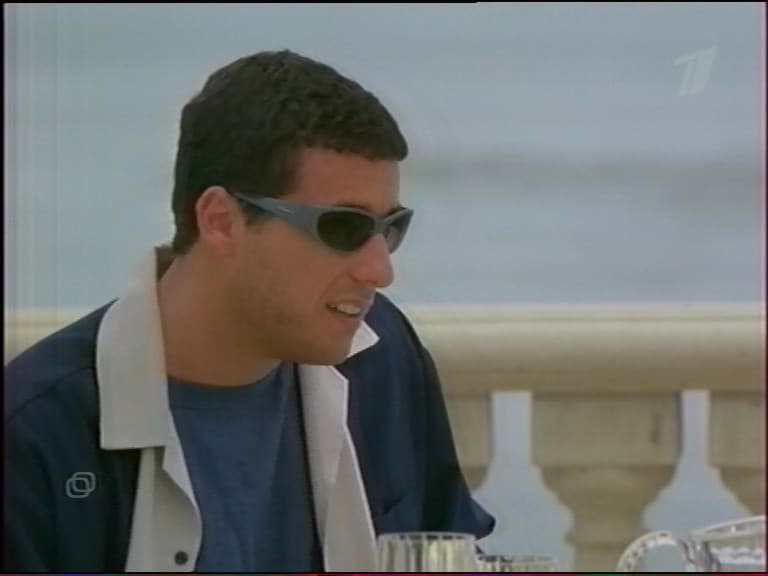

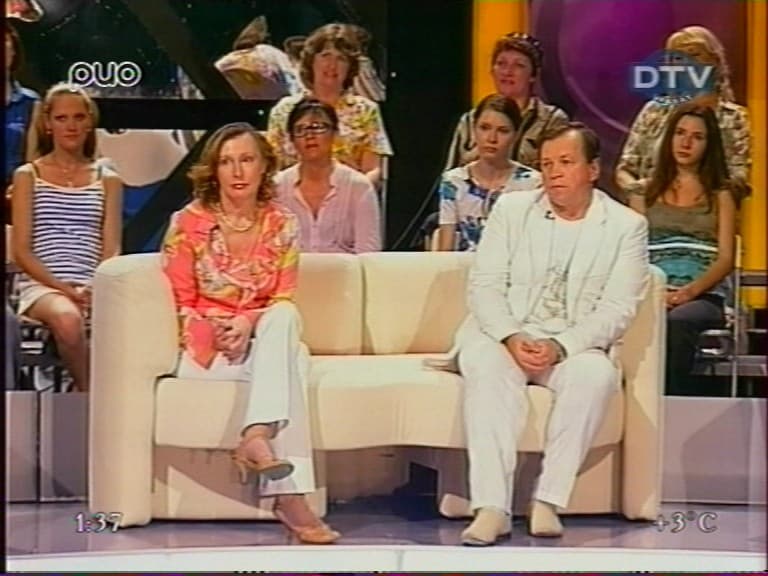

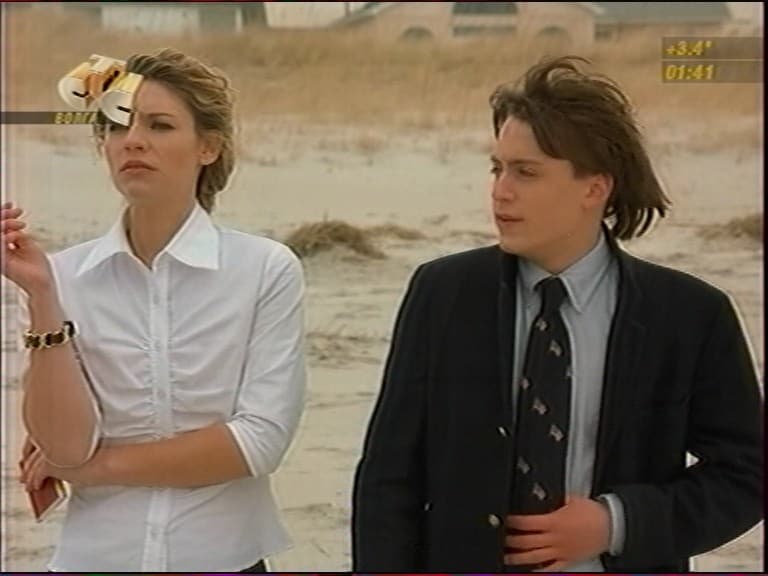

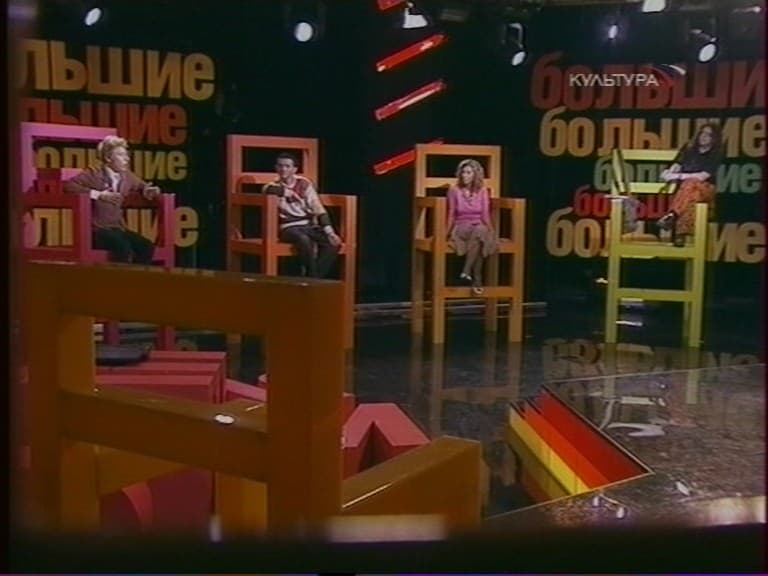

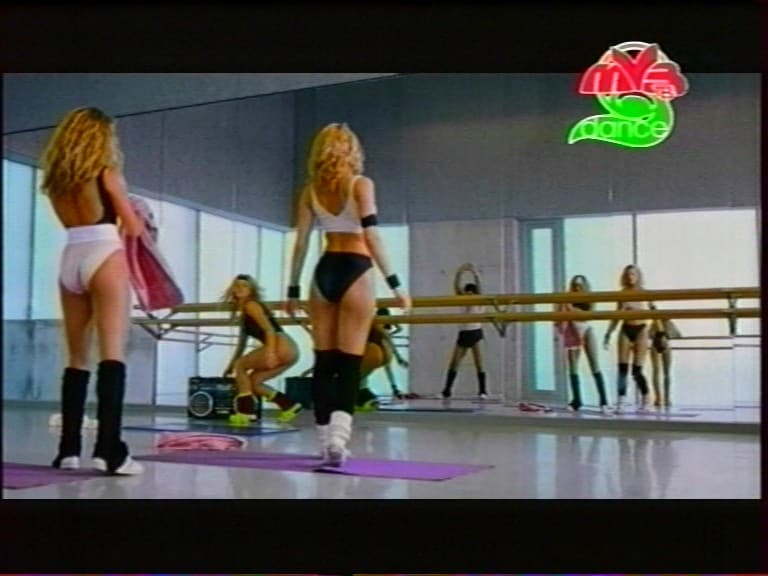

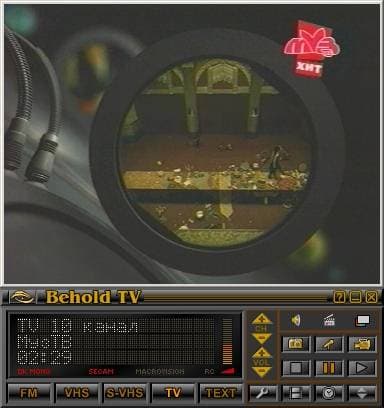

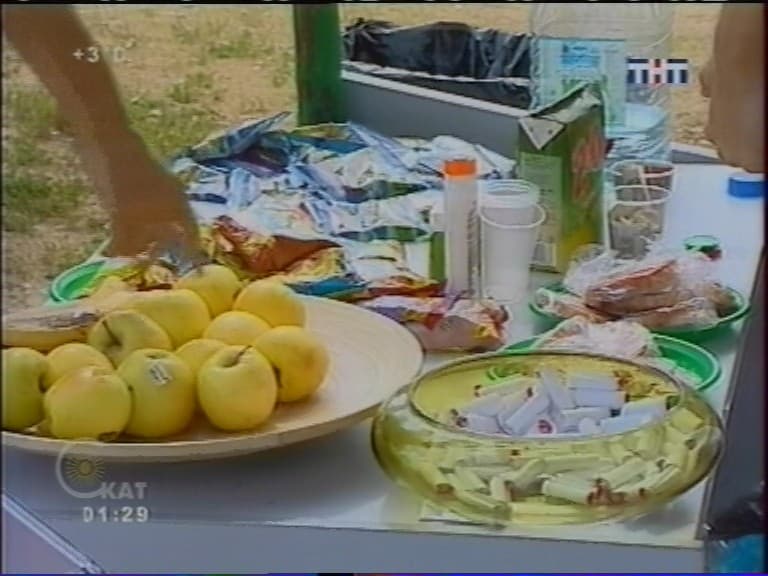

Не скроем, что наибольший интерес вызвало сравнение Behold TV 609 RDS с продемонстрировавшим, мягко говоря, не самые лучшие результаты флагманом предыдущей серии. Однако процесс тестирования окрасился в детективные тона. Первый попавший к нам экземпляр, судя по наклейкам на коробке и плате, принадлежащий к партии 200608005193, неприятно удивил резким снижением чувствительности в диапазоне 471,25 — 487,25 МГц (21 — 23 каналы) и появлением эффекта «вертикальные полосы» при ослаблении сигнала на нескольких каналах дециметрового диапазона.

К счастью, качество приёма взятого для перепроверки столь странных результатов тюнера из другой партии (200609006372) оказалось вполне адекватным используемой элементной базе. Подробные результаты аппаратного теста традиционно будут представлены в очередной сравнительной статье.

Увы, некоторые не слишком добросовестные источники позволяют себе не имеющие объективных оснований выводы о радикальных отличиях тюнеров компании от продукции конкурентов. В связи с этим, нам остаётся лишь в очередной раз акцентировать внимание на том, что разница в качестве изображения между тюнерами под брендом «Behold TV» и любым тюнером, оснащённым современным ВЧ-блоком классической компоновки и АЦП от Philips (напомним, что в области видеообработки Philips SAA7135HL принадлежит к тому же семейству, что и SAA7134HL), при отсутствии средств дополнительной аппаратной обработки определяется работой программных алгоритмов деинтерлейсинга, шумоподавления и т. д. Справедливости ради, отметим, что в нашем случае реализация этих параметров находится на очень хорошем для тюнеров без поддержки аппаратного сжатия уровне, так что пользователь вправе рассчитывать на хорошее качество (при подготовке скриншотов использовался фильтр деинтерлейсинга Area Motion, опции шумоподавления и повышения четкости были отключены).

Ещё одна хорошая новость. Совместно с представителями компании, наконец-то, удалось выявить настройку драйвера, отвечающую за характерную для моих условий проблему ВЧ-блоков Philips Mk5 с приёмом одного из каналов, впервые описанную в обзоре GOTVIEW USB2.0 DVD Deluxe. В следующих версиях штатного ПО она будет доступна, пока же ограничимся скриншотами (слева изображение в обычных условиях, в центре при ослаблении сигнала аттенюатором, справа результат подстройки чувствительности приёмника).

В процессе тестирований нареканий на качество звука не возникло. Стандарт стереозвука NICAM, принятый в России в качестве государственного, предусматривает частоту дискретизации 32 кГц. Таким образом, использование АЦП с поддержкой 48 кГц не дает никакого преимущества в качестве звука при работе с NICAM Stereo (при последующей обработке записанного контента эта возможность может быть полезна). Впрочем, настройки тембра, баланса и эффекты дополнительной обработки звука могут быть востребованы независимо от наличия стереозвука и его стандарта.

Отдельно хочется отметить нагрев некоторых элементов конструкции, в частности, расположенного рядом с дополнительным аудиоразъёмом стабилизатора напряжения UTC78D05AL. Тем не менее, несмотря на то, что в процессе работы его температура достигает 60 градусов, оснований для паники нет — за пределы рабочего диапазона это значение не выходит.

В качестве десерта предлагаем оценить предоставляющую доступ ко многим отсутствующим обычно тонким настройкам панель драйвера, вид которой заметно отличается от референсного.

FM-тюнер

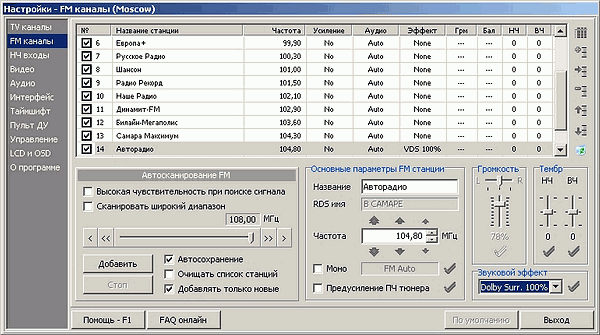

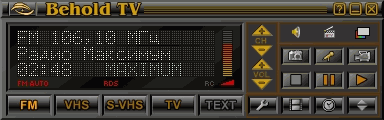

Заметных изменений в части реализации декодирования RDS не произошло.

По-прежнему нижняя информационная строка (8 символов) предназначена для отображения названия радиостанции, текущего времени, курса валют и погоды. Вторая строка отведена под поле RDS текста (64 символа), в котором может передаваться название композиции, исполнитель и т. д.

Несмотря на то, что Самара принадлежит к категории городов, чьё население превышает миллион человек, ни одна из почти двух десятков вещающих радиостанций подобной информации не передает. Так что окончательное решение о востребованности этой функции в конкретном регионе предоставим пользователям.

Качество приёма FM-радиостанций находится на среднем уровне, по этому параметру тюнер не хватает звёзд с неба, но по сравнению с результатом Behold 507 RDS, это можно считать значительным прогрессом. Ложкой дёгтя стала реализация поиска радиостанций, вне зависимости от настроек так и не позволившего добиться совпадения получаемых списков с ожидаемым. Как всегда в подобных ситуациях, на помощь пришло ручное добавление каналов.

Behold TV 609 RDS обеспечивает хорошее качество звука (скачать 20-секундный фрагмент, MP3, 483 КБ). Не стоит забывать и о такой возможности SAA7135HL/101, как дополнительная обработка звука, применяемая к каждой станции индивидуально. Отмеченная выше поддержка пользовательских списков каналов появилась и здесь.

Пульт ДУ

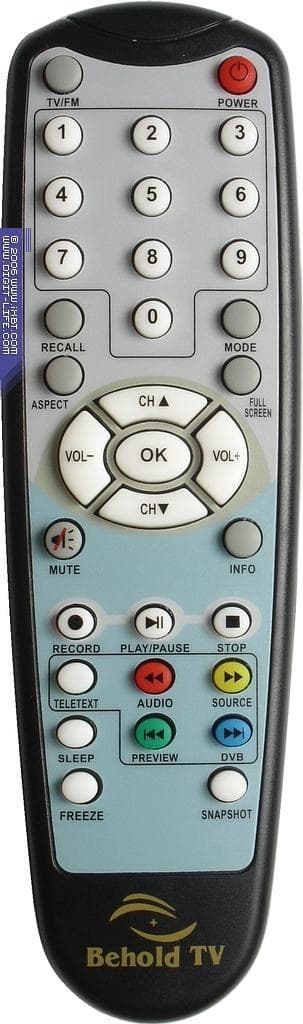

Тюнер комплектуется обновлённым пультом ДУ, получившим 4 дополнительные кнопки (34 вместо 30 у предыдущего варианта). Нажатие кнопок информативно. Питание осуществляется от двух батареек типоразмера AAA, входящих в комплект поставки. Маленький курьёз — производитель доставшихся нам элементов питания, если верить надписям на корпусе, носит забавное название King Kong (!). Распаянный на плате разъём для подключения датчика и работа в инфракрасном диапазоне позволяют работать с пультом при установке датчика на внутренней стороне стандартных заглушек, закрывающих свободные слоты на передней панели корпуса, или на обратной стороне прозрачных декоративных вставок, встречающихся на боковых стенках. Как и у Behold TV 507 RDS, дизайн платы предусматривает защиту цепей питания ИК-датчика восстанавливаемым предохранителем, что исключает опасность повреждения при «горячем» подключении.

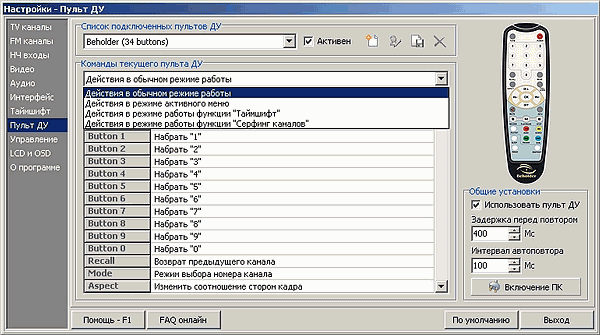

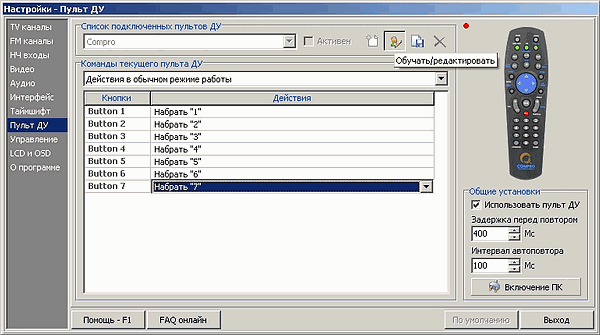

Выбор и настройка активного пульта осуществляются в одноимённом разделе настроек.

Несмотря на заявленную возможность обновления микрокода, на момент тестирования поддерживались только пульты, работающие в стандарте NEC. Тюнер отверг устройства дистанционного управления бытовой техникой производства JVC, Panasonic и Samsung, сделав исключение только для пульта от DVD-проигрывателя BBK. Прямо скажем, скромно. Куда лучше обстоит дело с поддержкой пультов, рассчитанных на управление компьютерными TV-тюнерами других производителей, только вероятность наличия таковых у обычного пользователя куда меньше, чем пульта от того же телевизора, поддержка которого отнюдь не гарантируется. Впрочем, надежда на появление других стандартов с обновлением всё-таки остаётся.

Каждому используемому пульту можно присвоить изображение, впоследствии наблюдаемое в соответствующем разделе. Кроме того, функция, назначенная каждой из кнопок любого пульта, может быть подвержена изменению.

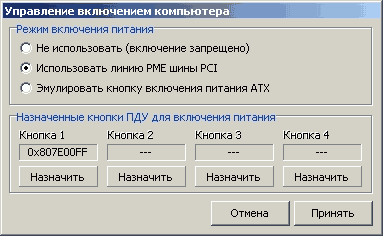

Для включения компьютера при помощи пульта ДУ может использоваться до четырёх произвольных кнопок.

В случае поддержки системной платой включения от PCI-устройств можно обойтись без подключения кабеля от кнопки включения компьютера. Впрочем, вышеупомянутые тюнеры от Compro в этих условиях работают точно также.

Выводы

Несмотря на то, что функции, появившиеся в новой линейке, не оказывают влияния на качество изображения и звука и представляют собой всего лишь компиляцию уже реализованных в продукции других производителей решений, в настоящее время Behold TV 609 RDS представляет собой самый функциональный компьютерный TV-тюнер с интерфейсом PCI без поддержки аппаратного сжатия и разделения яркости и цветности. Таким образом, декодирование RDS, дополнительный разъём для подключения ИК-датчика, управление питанием компьютера и поддержка сторонних пультов ДУ позволяют отметить эту модель наградой нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество приёма (может зависеть от партии)
  • Хорошее качество изображения и звука
  • Поддержка декодирования основных стандартов стереозвука
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
  • Регулировка тембра звука
  • Декодирование RDS
  • Возможность подключения ИК-датчика пульта ДУ к дополнительному разъёму на плате
  • Непосредственное управление питанием компьютера
  • Поддержка сторонних пультов ДУ с возможностью их настройки (только для работы с программой Behold TV)
  • Режим отложенного просмотра Таймшифт
  • Индивидуальные настройки стандарта цветности, изображения и звука для каждого канала
  • Управление режимами автоматической регулировки усиления
  • Фильтры деинтерлейсинга
  • Многоканальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Полупрозрачное видеоокно
  • Функция Стоп-кадр
  • Поддержка сторонних кодеков при записи
  • Система модулей для реализации дополнительных функций
  • Поддержка обновляемой ТВ-программы
  • Возможность отключения компьютера/перевода в спящий режим после окончания записи
  • Наличие драйвера для Windows XP 64x Edition

Минусы

  • Неудовлетворительная работа поиска FM-радиостанций

Знакомство со старшей моделью новой серии оставляет странное ощущение. Пожалуй, здесь будут уместны аналогии, далёкие от компьютерных технологий. Представьте себе производителя автомобилей, вместо установки более мощного и экономичного двигателя размещающего в салоне СВЧ-печь и стиральную машину, а на кузове — дополнительные зеркала заднего вида. Это вовсе не означает, что Behold TV 609 RDS является плохим устройством, более того, его можно с полным правом считать устройством хорошим. Однако в то время как многие производители занимаются, в частности, разработкой доступных моделей, оснащённых аппаратными средствами MPEG1/2-кодирования (разница в цене между ними и героем этого обзора укладывается в $5-10!), Beholder, фактически, предлагает «то же, что и вчера, но с перламутровыми пуговицами» (да простится мне столь вольный парафраз известной киноцитаты). Тем не менее, нельзя не отметить агрессивную маркетинговую политику компании, допускающую использование в качестве рекламных площадок ресурсов, на которых фраза «Выкинь свой телевизор!» со ссылкой на сайт производителя мирно соседствует с «В лесу с комарами. Голые девушки с лукошками на лесной поляне» (в качестве примера выбран один из наиболее пристойных вариантов). Так что, как это ни парадоксально, но оснований сомневаться в успешной рыночной судьбе новой линейки, традиционно состоящей из нескольких моделей, у нас нет.

Средняя текущая цена (количество предложений) Behold TV 609 RDS в московской рознице: Н/Д(0)



Выражаем благодарность
Самарскому филиалу компании «Санрайз»
за предоставленные на тестирование тюнеры
