TV- и FM-тюнер Behold TV 507 RDS


Что скрывается за формулировкой «первый тюнер пятой серии»



Раз, два, три, четыре, пять —
вышел зайчик погулять.
М/ф «Детский стишок»

Предыдущее обновление модельного ряда компанией InfoNetwork Ltd., известной своим брендом Beholder, позволило продукции этой компании пополнить список лидеров по использованию современной схемотехники в верхнем ценовом сегменте компьютерных TV-тюнеров с интерфейсом PCI, не имеющих поддержки аппаратного сжатия в MPEG1/2. Behold TV 409 FM стал одним из наиболее удачных тюнеров, появившихся на российском рынке в 2005 году. Заявление об очередном обновлении линейки стало в известной степени неожиданностью, так как ни одна из аппаратных новинок этого года (полупроводниковые ВЧ-блоки от Xceive Inc., АЦП CX2584x или одночиповые АЦП/аппаратные MPEG-кодеры CX23418 производства Conexant Systems, Inc.) не вписывалась в идеологию Beholder в связи с явным предпочтением элементной базы от Philips Electronics. Тем не менее, даже в рамках выбранной рыночной стратегии (приверженность чипсетам Philips SAA713x, отсутствие поддержки аппаратного сжатия) производителю удалось предложить модель, отличающуюся от предыдущих

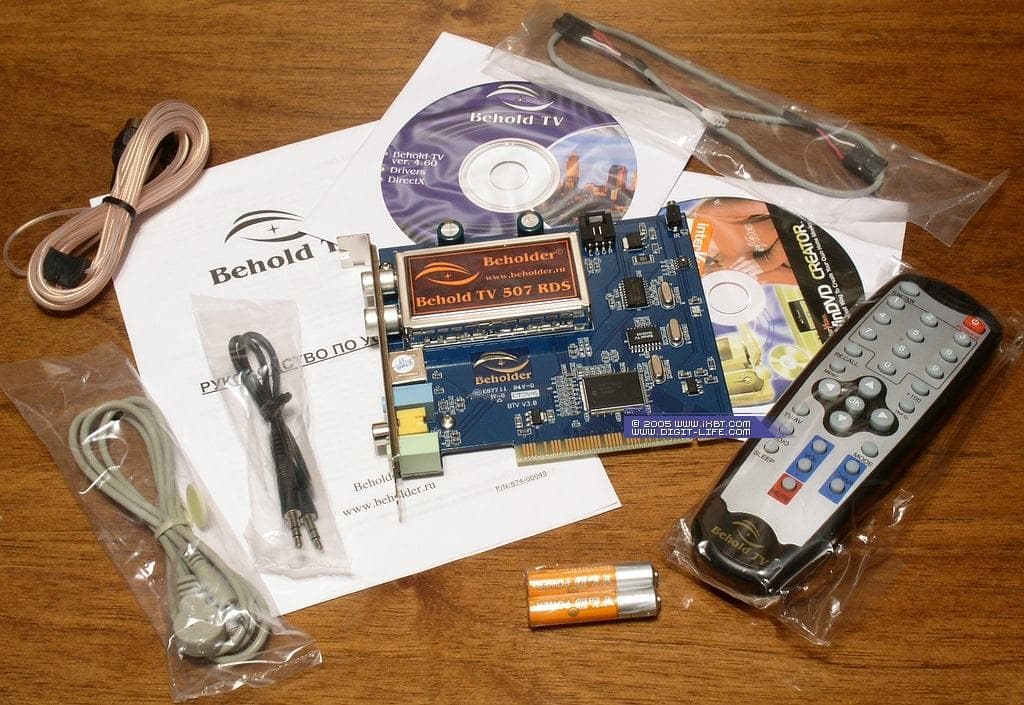

Комплект поставки

Небольшая коробка оформлена в традиционном стиле со стилизованным «глазом» в качестве центрального элемента. Только использование жёлто-зелёной цветовой гаммы представляется достаточно спорным решением с эстетической точки зрения.

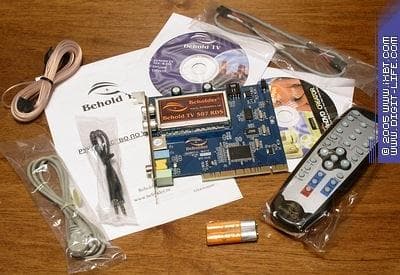

Комплект поставки обычен для PCI-тюнеров компании. В него входят:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель для подключения к линейному входу звуковой карты
  • Кабель для подключения к дополнительному входу звуковой карты
  • FM-антенна
  • 2 CD с драйверами и программным обеспечением
  • Русскоязычное руководство по установке тюнера

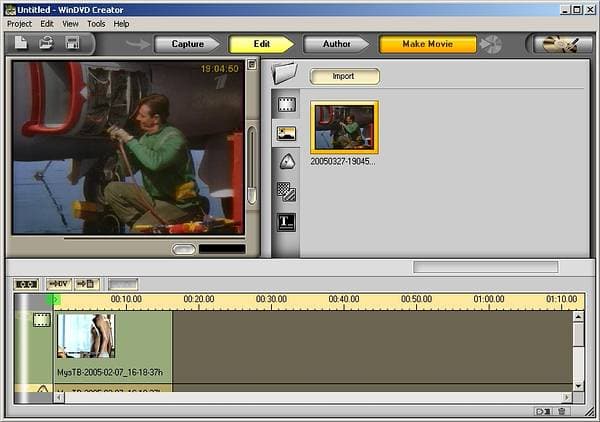

По традиции, на втором CD находится программа WinDVD Creator 2 от InterVideo, предназначенная для создания VCD, SVCD или DVD. Поддерживается русский язык, серийный номер указан на конверте с диском. MPEG1/2-кодеки, устанавливаемые вместе с ней, используются для записи в этих форматах и функционирования режима отложенного просмотра Timeshift.

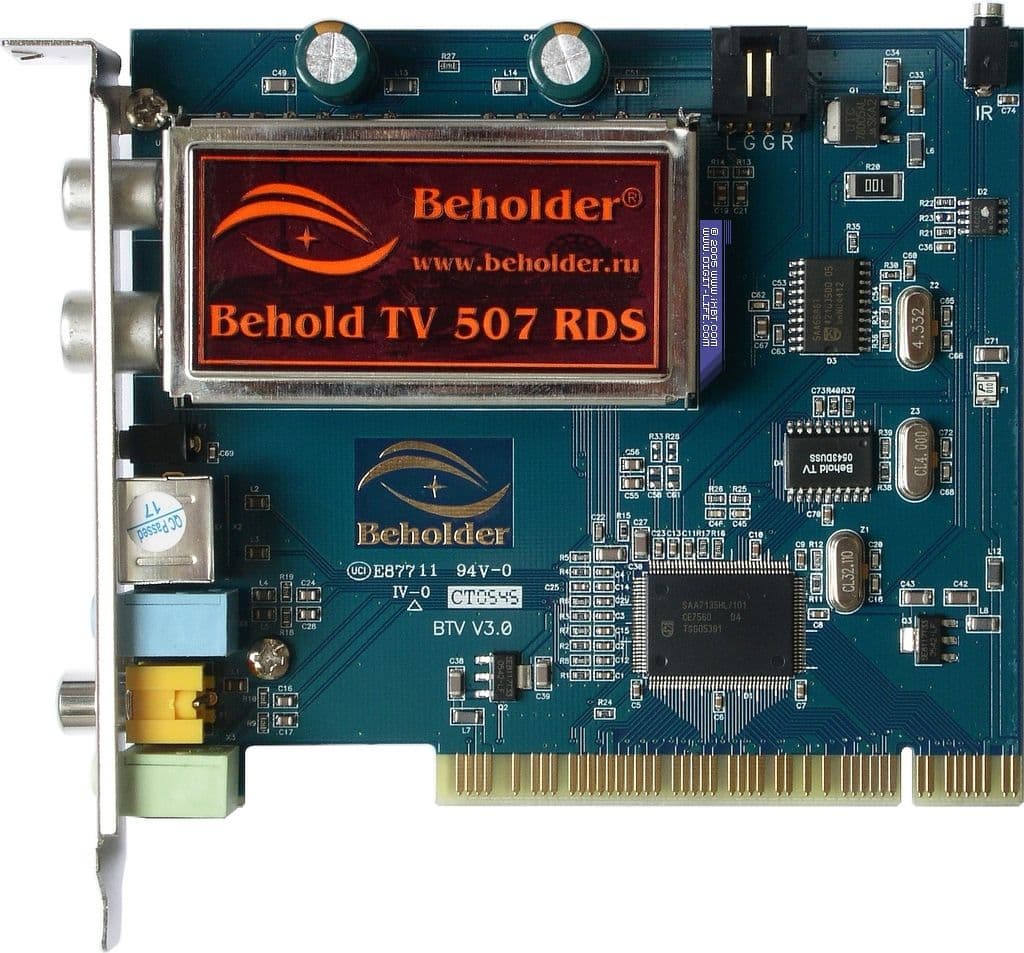

Конструкция и спецификации

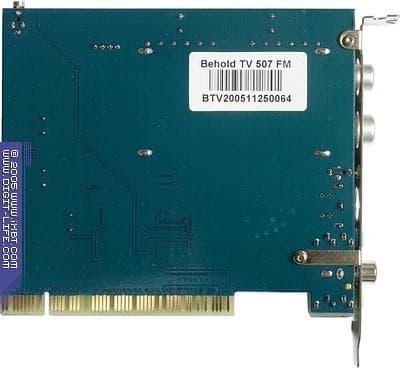

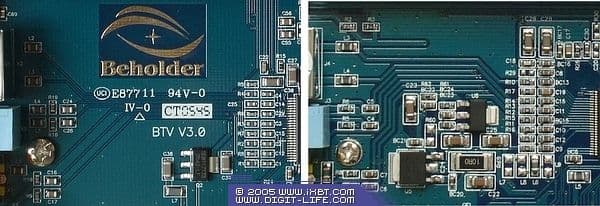

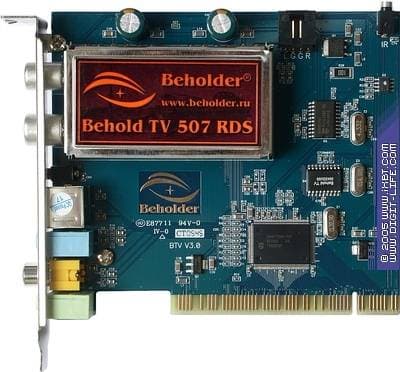

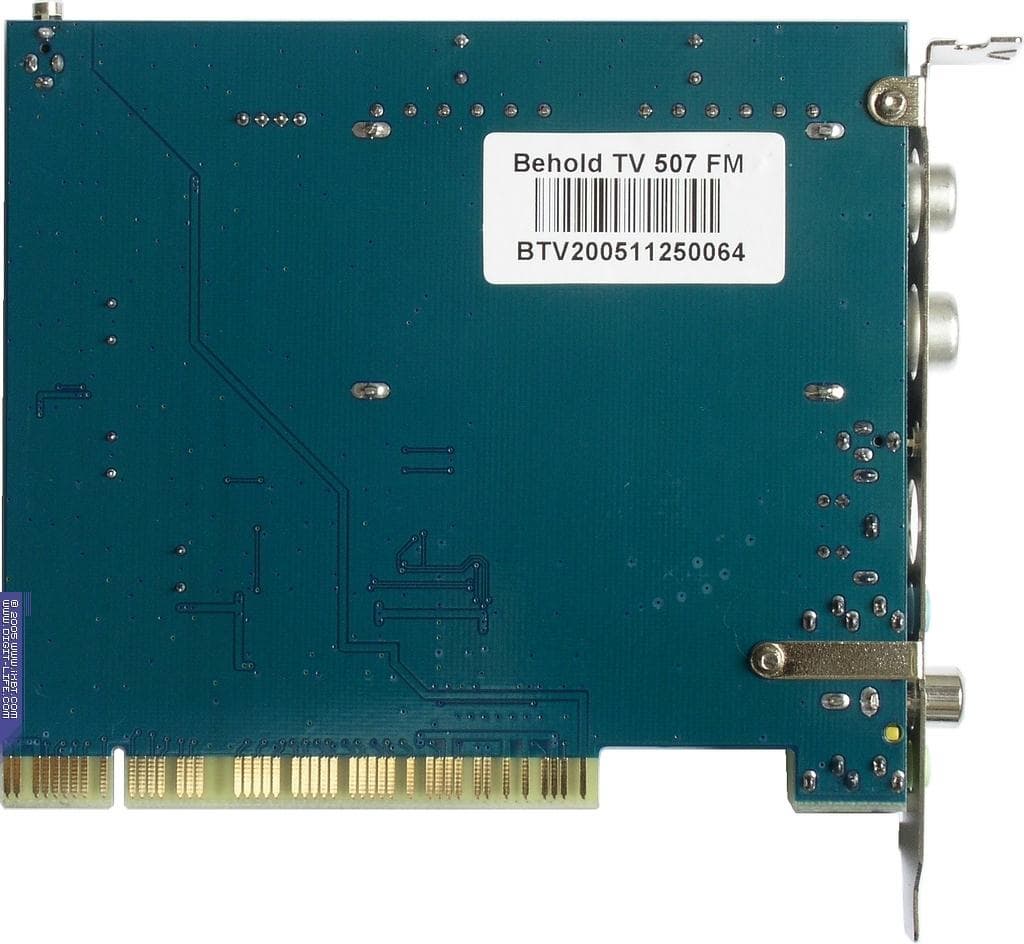

Существенно изменился дизайн PCB. Перечислим основные отличия:

  • Разводка платы оптимизирована с целью уменьшения взаимного влияния элементов платы друг на друга
  • Улучшена разводка аналоговых сигнальных цепей с учётом правил распространения сигналов в длинных линиях. Это хорошо заметно, например, по изменению коммутации аналоговых входов тюнера с чипсетом (справа — Behold TV 409). Выгравированный логотип к мероприятиям, направленным на улучшение качества изображения, не относится, но внимание на себя обращает.
  • Более тщательно учтены спецификации и пожелания Philips относительно разводки аналоговой и цифровой частей и экранировки. В связи с этим, задняя часть платы представляет собой два экрана аналоговой и цифровой части схемы соответственно
  • Приняты дополнительные меры по уменьшению ВЧ-помех, излучаемых элементами схемы
По-прежнему, используется фирменный элемент дизайна — два электролитических конденсатора на магистралях питания селектора.

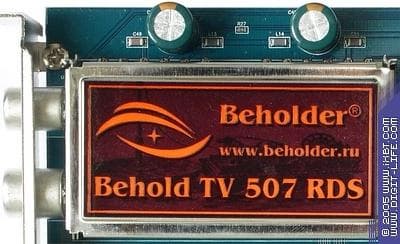

В настоящее время Behold TV 507 RDS оснащается ВЧ-блоком Philips FM1216ME/I H-3. В будущем возможен переход на приёмники серии Mk5 этого же производителя.

Как и у предшественника, аналогово-цифровое преобразование осуществляется при помощи 9-битного мультистандартного АЦП Philips SAA7135HL с поддержкой дополнительных возможностей обработки звука.

«Изюминкой» этой модели является процессор Philips SAA6588T, способный работать с данными, передаваемыми с помощью системы RDS (Radio Data System). Кроме европейского стандарта, эта микросхема также поддерживает американский вариант — RBDS (Radio Broadcast Data System).

Справедливости ради, отметим, что эта идея не нова. Пальма первенства в области использования SAA6588T в компьютерных TV-тюнерах принадлежит немецкой компании TerraTec Electronic GmbH (см. обзор Terratec Cinergy 600 TV Radio).

Спецификации обещают следующие возможности:

  • Приём телевизионных программ метрового и дециметрового диапазона волн
  • Оконный и полноэкранный режимы работы
  • Гибкие методы поиска и настройки TV-программ
  • Сортировка списка TV-программ
  • Просмотр телевизионных программ со стереозвуком в формате A2/NICAM
  • Индивидуальные настройки параметров каждого телевизионного канала и аналоговых видеовходов
  • Встроенное OSD меню
  • Поддержка TV-программы формата JTV
  • Удвоение частоты кадров при просмотре
  • Программная обработка изображения при просмотре
  • Многоканальный предварительный просмотр
  • Функция полупрозрачного видеоокна
  • Режим соотношения сторон кадра 16:9 Anamorphic
  • Режим отложенного просмотра Таймшифт в режиме TV и FM
  • Приём УКВ/FM радиостанций в стандартном и расширенном диапазоне
  • Прослушивание станций FM-диапазона в режиме стерео
  • Гибкие методы поиска и настройки радиопрограмм
  • Сортировка списка радиостанций
  • Индивидуальные настройки параметров каждой радиостанции
  • Запись видео в формате AVI, WMV, MPEG1, MPEG2 и DVD с использованием установленных в системе кодеков
  • Обработка изображения в процессе записи
  • Запись с разбиением файла на сегменты заданного размера
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Сжатие звука с использованием установленных в системе аудиокодеков
  • Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768×576
  • Отображение детальной информации о процессе записи
  • Сохранение индивидуальных профилей для записи
  • Запись по расписанию
  • Поддержка режимов энергосбережения Windows
  • Трансляция аудио и видео по сети;
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround;
  • Регулировка тембра звука
  • Персональная настройка кнопок пульта дистанционного управления
  • Персональная настройка горячих клавиш мыши и клавиатуры
  • Индивидуальная настройка индикатора панели управления и OSD меню
  • Использование резидентного приложения (Агента) для запуска программы с пульта ДУ
  • Планировщик заданий
  • Таймер на выключение
  • Русифицированный телетекст
  • Многоязычный интерфейс — русский, английский
  • Работа под операционными системами Windows 98SE/ME/2000/XP/2003
  • Дополнительные возможности, реализуемые с помощью встраиваемых модулей-плагинов

О новых программных модулях и работе RDS-декодера мы поговорим ниже.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • ASUS Extreme N7800GT GeForce 7800 GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

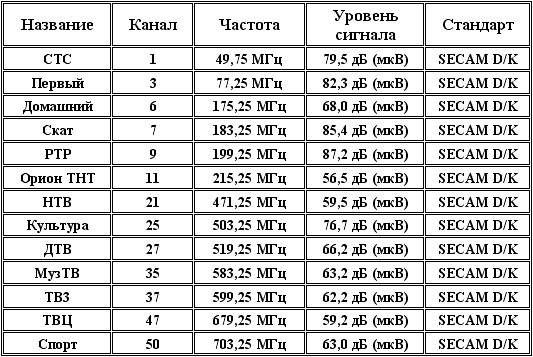

Список эфирных каналов при тестировании

Подключение

На планке находится стандартный комплект разъёмов (антенные, разъём для подключения ИК-датчика, S-Video, линейный аудиовход, композитный разъём, линейный аудиовыход).

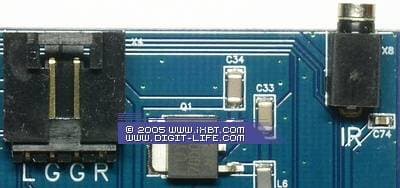

Дополнительный аудиовыход на плате в настоящее время не является чем-то экстраординарным, а вот размещение рядом с ним ещё одного коннектора для подключения ИК-датчика (!) стандартным решением назвать трудно.

Настройка

Автозапуск запускает установку программы для работы с тюнером. Для установки драйвера используется инсталлятор с возможностью удаления как штатных, так и сторонних драйверов (родство удаляемых драйверов с АЦП от Philips обязательно).

Роль руководства пользователя исполняет доступный непосредственно из программы файл справки BeholdTV.chm.

После установки получаем следующее устройство.

Резидентная программа (Агент) запускается отдельно.

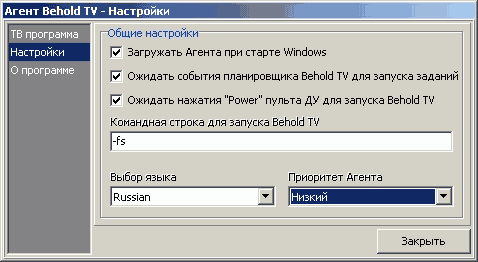

Впрочем, в настройках можно обнаружить опцию автозапуска при загрузке операционной системы.

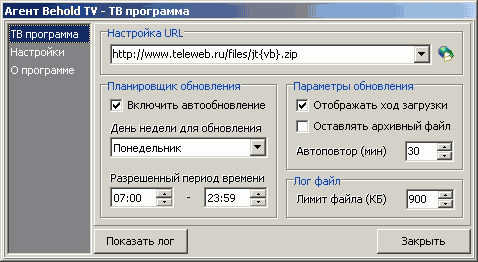

Резидентное приложение также служит для обновления базы телевизионных программ.

В процессе тестирования использовались драйвер 2.7.1.0 и программа Behold TV версии 4.71.

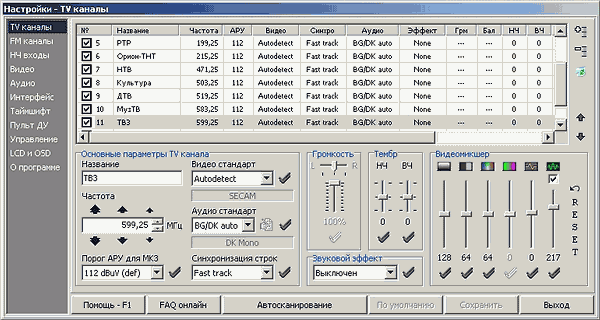

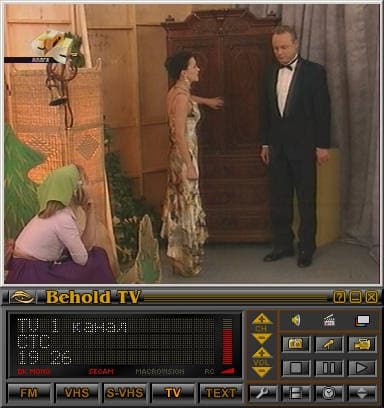

Основные возможности программы Behold TV описаны в обзорах Behold TV 403 FM, Behold TV 409 FM и Behold Columbus.

Использование того же АЦП, что и в Behold TV 409 FM, стало причиной появления индивидуальной установки параметров дополнительной обработки звука для каждого канала. Описание эффектов обработки звука и примеры реализации можно найти здесь. Напомним, что программа поддерживает поканальную регулировку остальных настроек (яркость, контраст, оттенок, насыщенность, резкость, уровень усиления). Интересно, что чекбокс АРУ выключает автоматическую регулировку.

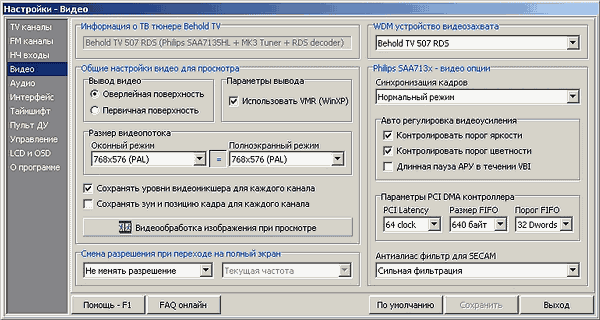

Раздел видеонастроек пополнился настройкой PCI Latency, изменение которой способно помочь в случае возникновения проблем с работой тюнера на некоторых конфигурациях. Установленное значение сохраняется в драйвере. Для регулировки PCI Latency требуется WDM драйвер от 2.7.1.0 или выше, более ранние версии не поддерживаются.

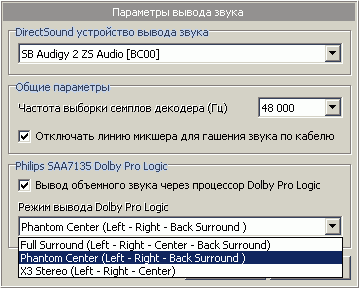

В звуковых настройках появилась возможность использования процессора Dolby Pro Logic, встроенного в Philips SAA7135HL. Данная возможность доступна только при наличии звуковой карты, поддерживающей многоканальный вывод и только при активированном режиме 5.1 (6.1, 7.1).

Процессор Dolby Pro Logic (DPL) аппаратно раскладывает стерео сигнал на 4 канала — Front Left, Front Right, Front Center, Back Surround, используя запатентованный алгоритм Dolby Pro Logic. Для корректного вывода звука по схеме Dolby Pro Logic, собственный режим работы Surround звуковой платы должен быть отключен, иначе он будет подменять алгоритм чипсета. При активации процессора Dolby Pro Logic в SAA7135HL сигнал внутри DSP не заводится на блок регулировки общего уровня, тембра ВЧ и НЧ и дополнительных эффектов. АРУ звука также недоступна. Во время записи звука по шине PCI процессор DPL отключается для корректной записи стереоканалов в файл. К сожалению, при использовании функции Таймшифт такой подстраховки на данный момент не реализовано, в связи с чем, при работе в режиме отложенного просмотра одновременно с DPL звук отсутствует.

Режимы работы процессора:

  • Full surround (Left — Right — Center — Back Surround) — полный режим работы DPL. В случае исходного сигнала с монофоническим звуком после обработки будет работать только центральный канал Front Center
  • Phantom Center (Left — Right — Back Surround) — канал Front Center отключен и распределение панорамы производится в каналы Front Left, Front Right, Back Surround. В случае исходного сигнала с монофоническим звуком после обработки будут работать каналы Front Left и Front Right
  • X3 Stereo (Left — Right — Center) — канал Back Surround отключен и распределение панорамы производится в каналы Front Left, Front Right, Front Center. В случае исходного сигнала с монофоническим звуком после обработки будет работать только центральный канал Front Center.

Дополнительные возможности

С помощью фирменной технологии встраиваемых модулей-плагинов реализованы:

  • Шесть независимых методов деинтерлейса
  • Восемь эффектов переходов при переключении каналов
  • Удаление искажений, вносимых антенной в условиях многолучевого приёма;
  • Удаление шума и увеличение чёткости
  • Заливка бордюров при просмотре и записи
  • Реализация охранной системы на базе детектора движения
  • Вывод даты и времени на экран при просмотре и записи
  • Детектирование и удаление рекламы
  • Оценка уровней RGB при записи
  • Коррекция гаммы и преобразование цветного изображения в чёрно/белое
  • Отключение компьютера и назначение ряда дополнительных действий при пропадании видеосигнала

Работа некоторых модулей, в частности, детектора движения, детектора логотипов, позволяющего в некоторых случаях пропускать рекламу при записи и BPP_Levels, предоставляющего возможность объективной оценки и регулировки таких параметров изображения, как яркость, уровень чёрного, уровень белого и контрастность, была описана в обзорах Behold TV 409 FM и Behold Columbus.

За прошедшее время список модулей пополнился двумя небезынтересными новинками.

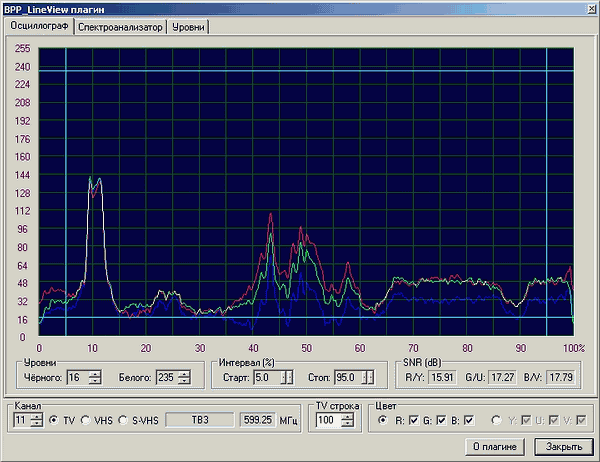

В первую очередь хотелось бы отметить BPP_LineView, предназначенный для измерения параметров произвольной видимой строки телевизионного кадра. Модуль позволяет измерить отношение сигнал/шум на любом участке строки, а также просмотреть спектр и уровни распределения для каждого отдельно взятого RGB/YUV компонента телевизионного сигнала.

Читатели, не оставляющие без внимания наши материалы, посвящённые сравнительному исследованию чувствительности, могут заметить, что при их подготовке используются схожие алгоритмы расчёта ОСШ. Однако эргономике BPP_LineView уделено существенно большее внимание, что позволяет обычному пользователю комфортно работать с данным модулем.

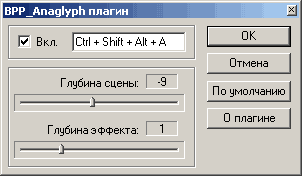

Последним по времени появления является модуль BPP_Anaglyph, преобразовывающий любое черно-белое или цветное изображение в анаглифное (от греческого anaglyphos — рельефный), что позволяет получить на экране эффект объёма при просмотре. При этом стереоэффект достигается не только для всей сцены в целом, но и для отдельных подвижных элементов в кадре. Для просмотра объёмных изображений, полученных при помощи этого метода, необходимы специальные стереоочки, одно стёкло которых должно быть красным, а другое сине-зелёным.

Опция Глубина сцены определяет общее положение сцены относительно плоскости экрана. Если у стереоочков левое стекло красное, а правое сине-зелёное, то при отрицательном значении этого параметра сцена отодвигается за плоскость экрана, что наиболее удобно для восприятия.

Глубина эффекта определяет задержку во времени, необходимую для придания объёма подвижным объектам.

Возможность выбора клавиатурной комбинации для активации модуля позволяет включать и отключать стереоэффект без обращения к настройкам программы.

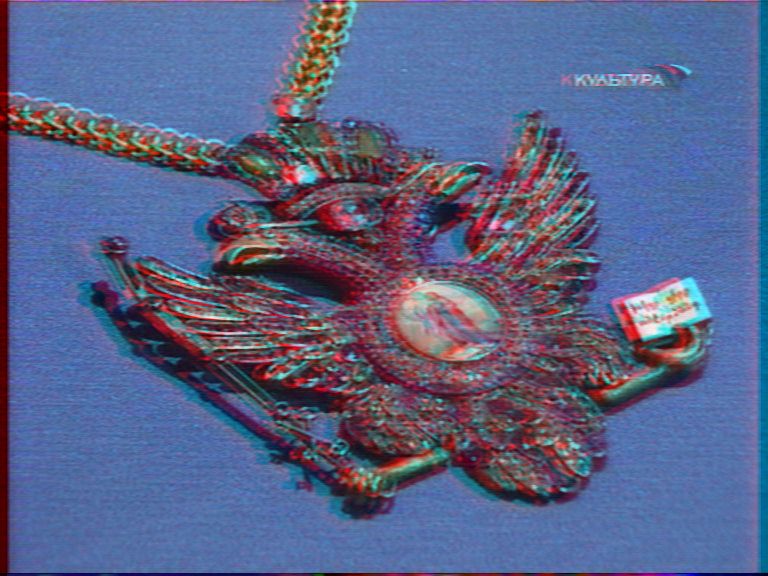

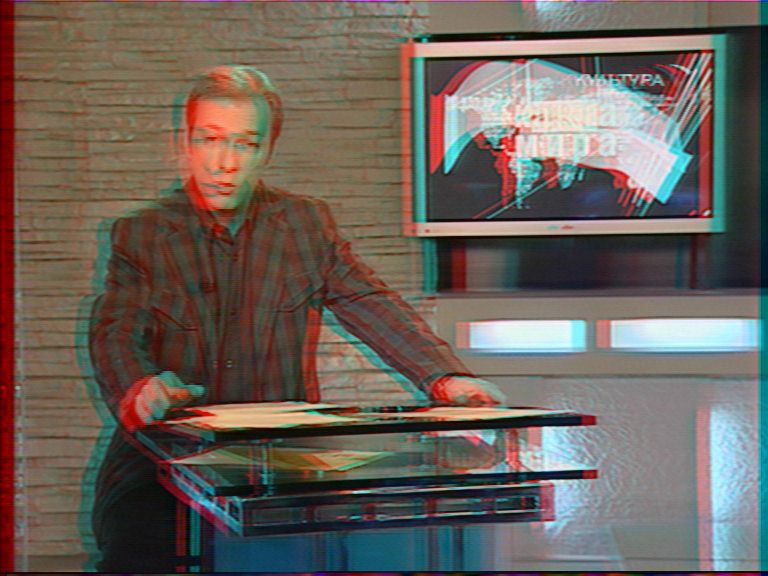

Приведём примеры работы модуля.

Впрочем, несмотря на уникальность, BPP_Anaglyph больше относится к категории «удиви друзей». Стоит учитывать и усталость глаз, возникающую даже при относительно небольшом времени, затраченном на просмотр в этом режиме.

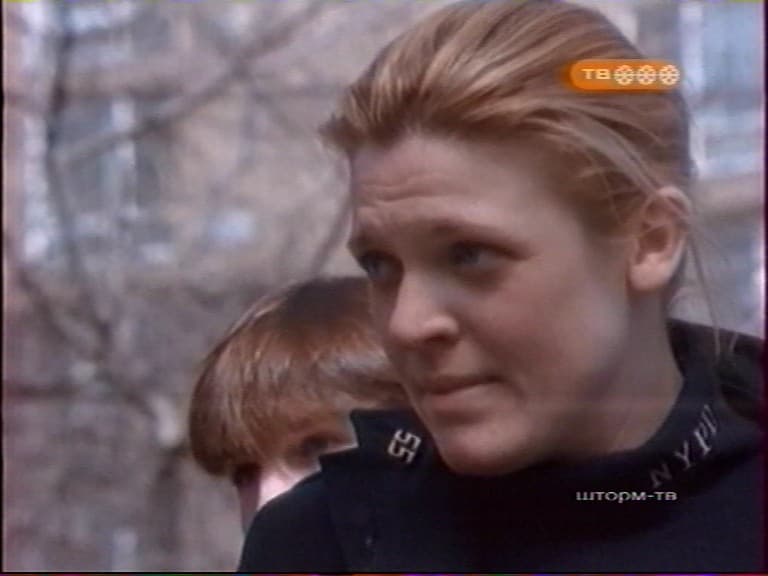

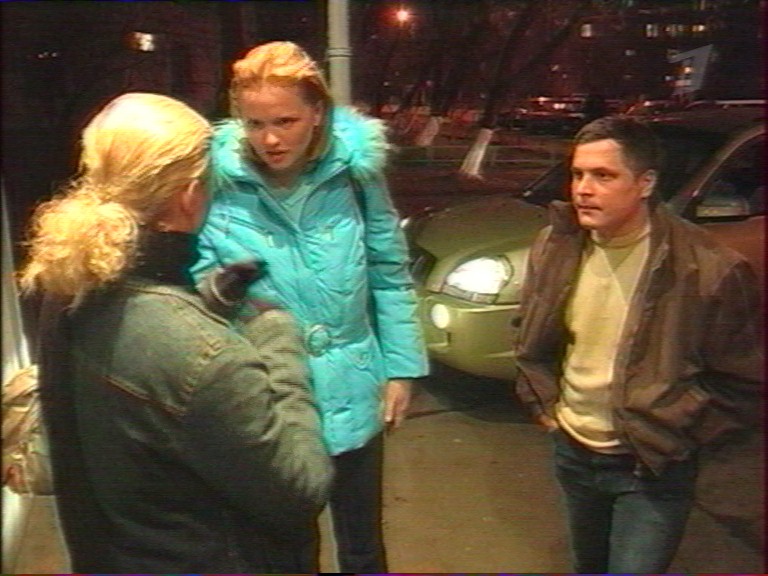

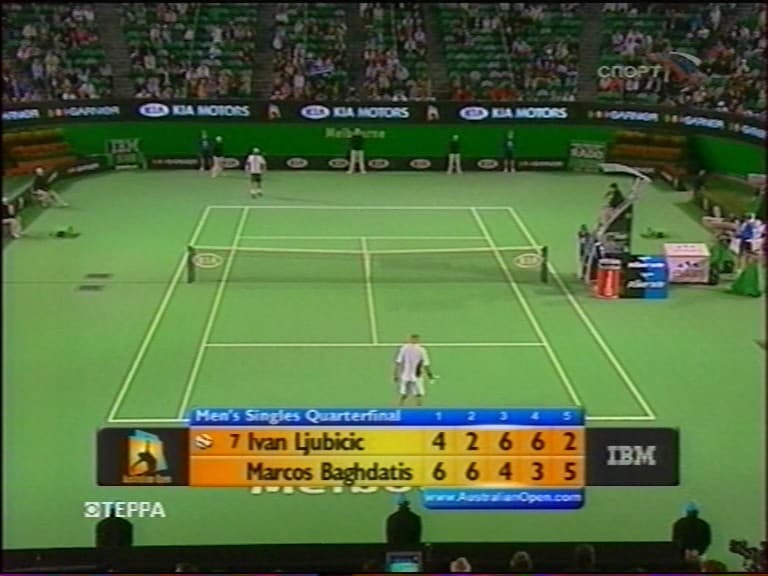

Качество

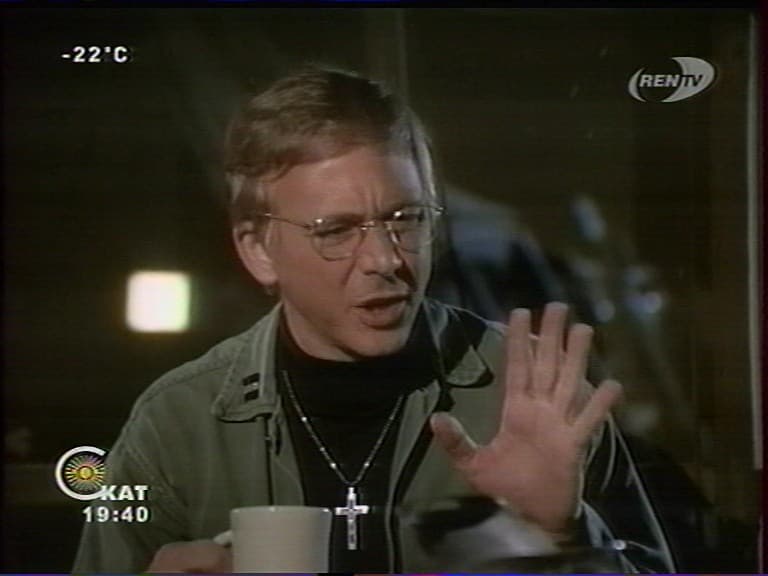

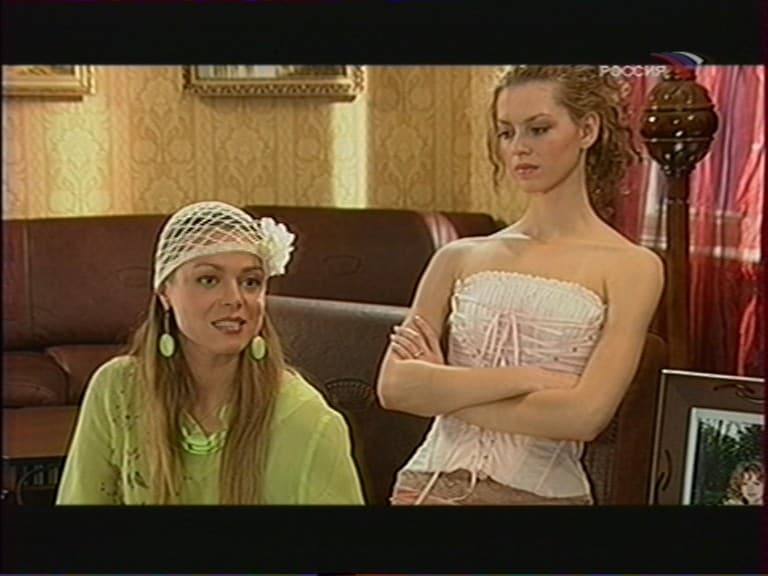

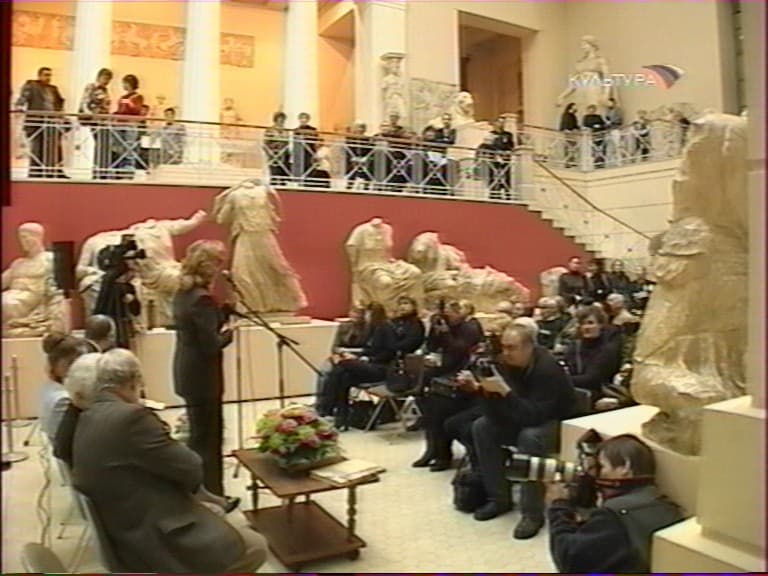

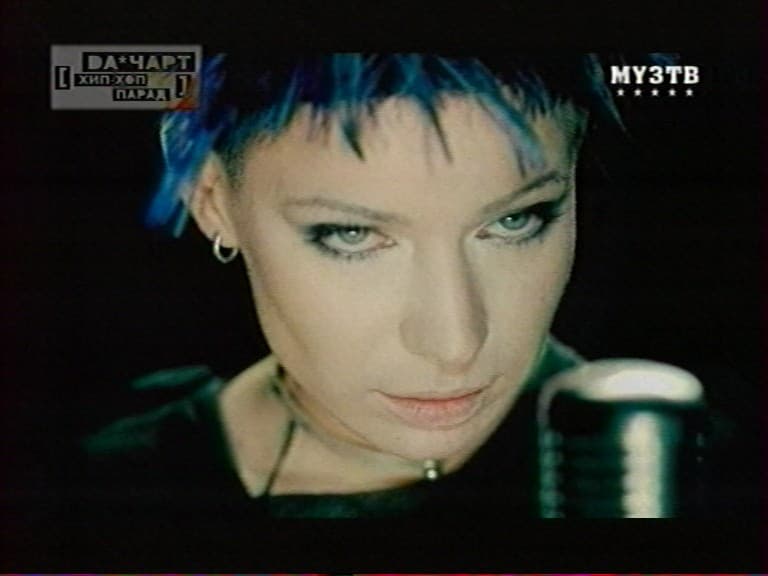

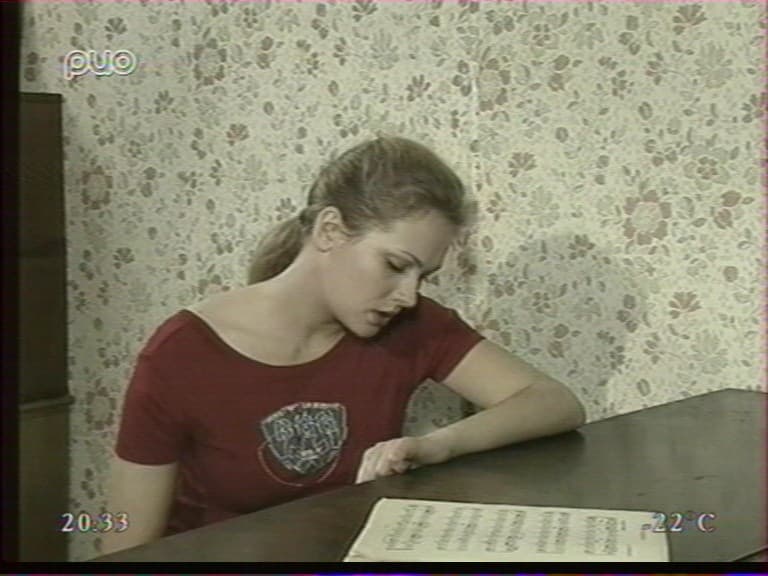

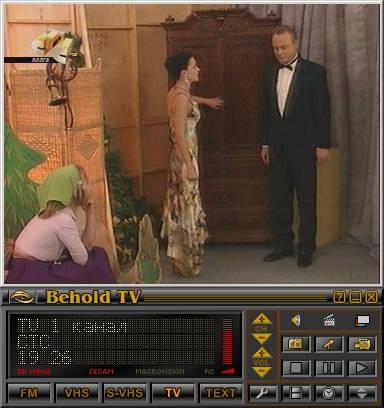

Используемая элементная база позволяет рассчитывать на хорошее качество приёма. Однако при ослаблении сигнала на 10 дБ на некоторых каналах метрового диапазона наблюдался эффект «Вертикальные полосы». В самое ближайшее время мы постараемся уделить внимание Behold TV 507 RDS в очередной сравнительной статье. Разница в качестве изображения между этой моделью и любым тюнером, оснащённым АЦП от Philips (напомним, что в области видеообработки Philips SAA7135HL принадлежит к тому же семейству, что и SAA7134HL), при отсутствии средств дополнительной аппаратной обработки определяется работой программных алгоритмов деинтерлейсинга, шумоподавления и т. д. С этими параметрами у продукции компании традиционно все в порядке, в связи с чем пользователь вправе рассчитывать на хорошее качество (при подготовке скриншотов использовался фильтр деинтерлейсинга Area Motion, опции шумоподавления и повышения четкости были отключены).

В процессе тестирований нареканий на качество звука не возникло. Необходимо учитывать, что стандарт стереозвука NICAM, принятый в России в качестве государственного, работает с частотой дискретизации 32 кГц. Таким образом, в данном случае использование АЦП с поддержкой 48 кГц не дает никакого преимущества в качестве звука при работе с NICAM Stereo (при последующей обработке записанного контента эта возможность может быть полезна). Впрочем, настройки тембра, баланса и эффекты дополнительной обработки звука могут быть востребованы независимо от стандарта стереозвука и от его наличия, в принципе.

FM-тюнер

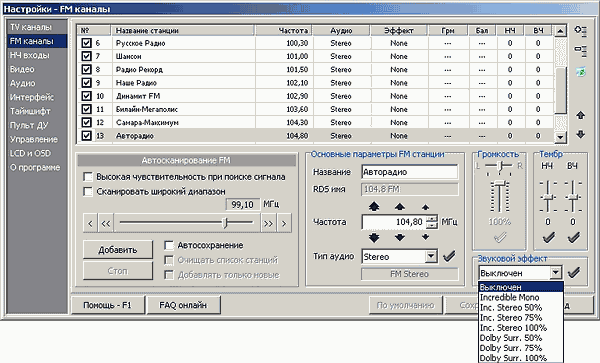

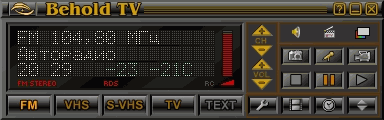

Для реализации функции декодирования RDS не пришлось прибегать к переработке интерфейса.

Нижняя информационная строка (8 символов) предназначена для отображения названия радиостанции, текущего времени, курса валют и погоды. Программа Behold TV имеет общий интерфейс для работы в TV-режиме и режиме FM-тюнера.

Вторая строка отведена под поле RDS текста (64 символа), в котором могут передаваться название композиции, исполнитель и т. д. Увы, несмотря на то, что Самара является далеко не самым маленьким городом, ни одна из почти двух десятков наших радиостанций подобной информации не передает. Так что, выводы о востребованности поддержки RDS в большинстве регионов, пожалуй, оставим на усмотрение проживающих там пользователей.

Сравнивая реализацию этой возможности с тем же Terratec Cinergy 600 TV Radio, отметим отсутствие действительно полезной синхронизации системного времени.

Неприятно удивило качество приёма FM-радиостанций. По этому параметру Behold 507 RDS в моих условиях существенно уступил большинству побывавших в нашей лаборатории TV-тюнеров, оснащённых ВЧ-блоками Philips Mk3, не говоря уж, например, о моделях с Philips TEA5767. Не помогла и присущая этим приёмникам возможность приёма FM-радио на телевизионную антенну. Впрочем, подбор антенны не относится к категории принципиально неразрешимых проблем.

Behold TV 507 RDS обеспечивает хорошее качество звука (скачать 20-секундный фрагмент, MP3, 475 КБ). Не стоит забывать и о возможностях SAA7135HL. Отметим, что настройки дополнительной обработки звука доступны индивидуально для каждой радиостанции.

Пульт ДУ

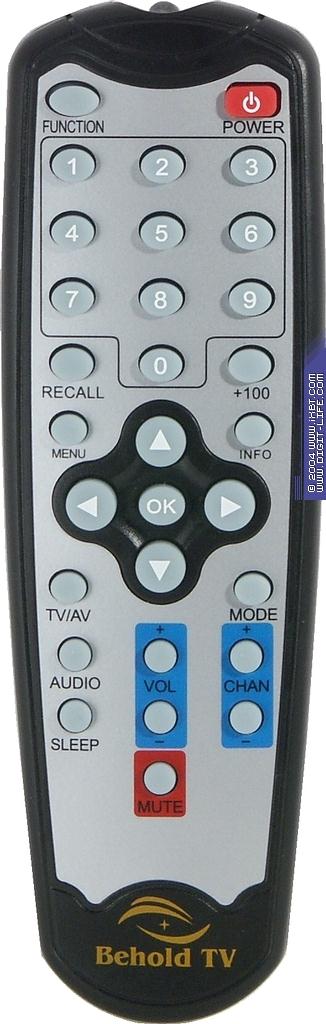

Тюнер комплектуется тем же пультом, что и предыдущие модели. Как мы уже говорили выше, на плате находится второй разъём для подключения датчика. Работа в инфракрасном диапазоне позволяет работать с пультом при установке датчика, в частности, на внутренней стороне стандартных заглушек, закрывающих свободные слоты на передней панели большинства корпусов. Новый дизайн платы предусматривает защиту цепей питания ИК-датчика восстанавливаемым предохранителем, что исключает опасность повреждения при «горячем» подключении.

Выводы

Несмотря на скепсис автора в отношении декодирования RDS, эта возможность в сочетании с необычной реализацией подключения ИК-датчика заслуживает награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество изображения и звука
  • Поддержка декодирования основных стандартов стереозвука
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
  • Регулировка тембра звука
  • Декодирование RDS
  • Возможность подключения ИК-датчика пульта ДУ к дополнительному разъёму на плате.
  • Режим отложенного просмотра Таймшифт
  • Индивидуальные настройки стандарта цветности, изображения и звука для каждого канала
  • Управление режимами автоматической регулировки усиления
  • Фильтры деинтерлейсинга
  • Многоканальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Полупрозрачное видеоокно
  • Функция Стоп-кадр
  • Поддержка сторонних кодеков при записи
  • Система плагинов для реализации дополнительных функций
  • Поддержка ТВ-программы
  • Возможность отключения компьютера/перевода в спящий режим после окончания записи
  • Настраиваемый пульт ДУ (для работы с программой Behold TV)
  • Русскоязычный интерфейс

Минусы

  • Средняя чувствительность в FM-режиме
  • Возможное появление эффекта «вертикальные полосы» на некоторых каналах в определенных конфигурациях

Основным конкурентом Behold TV 507 RDS на российском рынке является AVerTV Studio Model 507. При этом ПО тюнера от AVerMedia значительно уступает программе Behold TV как по функциональности, так и по стабильности. Да и разница в цене складывается не в пользу продукции тайваньского гранда. Словом, для тех, кто хочет получить максимально функциональную модель, но ещё не готов переплатить дополнительные $20-30 за возможности, реализуемые при помощи аппаратных кодеров, Behold TV 507 RDS может стать хорошим выбором. С учётом некоторых замечаний относительно качества приёма на некоторых конфигурациях при ослабленном сигнале, разумеется.
А владельцы Behold TV 409 FM и GOTVIEW PCI 7135 могут спать спокойно. Поддержка RDS и дополнительный разъём ИК-датчика, вряд ли, способны стать достойным стимулом к замене.

Средняя текущая цена (количество предложений) Behold TV 507 RDS в московской рознице: Н/Д(0)



Выражаем благодарность
Самарскому филиалу компании «Санрайз»
за предоставленный на тестирование тюнер
