Исследование чувствительности компьютерных TV-тюнеров (часть 8)


Капля за каплей камень точат.
Пословица

Очередная статья нашего цикла, посвящённого сравнительному тестированию компьютерных TV-тюнеров, в некотором роде перекликается с позапрошлой. Как и тогда, в тестировании участвуют две модели с интерфейсом PCMCIA, как и тогда, двое участников способны работать с цифровым телевидением стандарта DVB-T. Тем не менее, данный материал особенно интересен тем, что впервые мы получили сразу два тюнера с новым полупроводниковым ВЧ-блоком, что позволяет более корректно оценить его принципиальные возможности. Представляем наших сегодняшних участников.

AVerTV Hybrid+FM Cardbus, полупроводниковый гибридный селектор Xceive XC3018

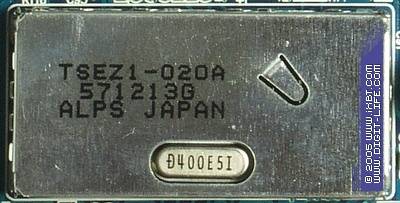

Behold Columbus, селектор ALPS TSEZ1-020A

GOTVIEW PCI DVD, селектор Philips FQ1216ME/I H-3 (Mk3)

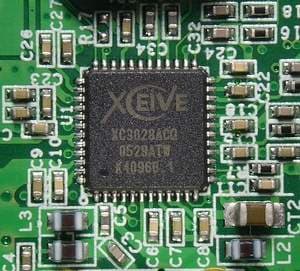

YUAN PG700, полупроводниковый гибридный селектор Xceive XC3028

Наиболее интригующими на этот раз представляются AVerTV Hybrid+FM Cardbus и YUAN PG700, несмотря на одинаковые ВЧ-блоки, продемонстрировавшие различные результаты в процессе тестирования. Behold Columbus интересен сравнением с рассмотренным ранее ближайшим конкурентом — AVerTV Cardbus Plus. Наличие завоевавшего хорошую репутацию GOTVIEW PCI DVD в этом тесте, наконец-то, позволяет вернуть долг нашим читателям.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

При тестировании тюнеров с интерфейсом PCMCIA использовался ноутбук IBM ThinkPad R52:

  • Процессор Intel Pentium M 740 1.7 ГГц
  • ATI Mobility RADEON x300
  • Оперативная память 512 МБ DDR2
  • HDD 60 ГБ/ATA-100
  • Операционная система Windows XP Professional (SP2) RUS
Для тестирования PCI-тюнеров использовалась следующая система:
  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • Gigabyte GeForce 7800 GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

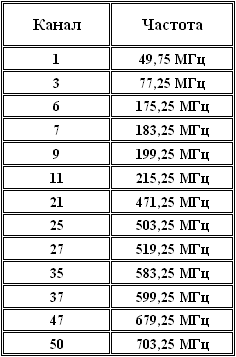

Список эфирных каналов, теоретически способных влиять на результаты измерений



Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

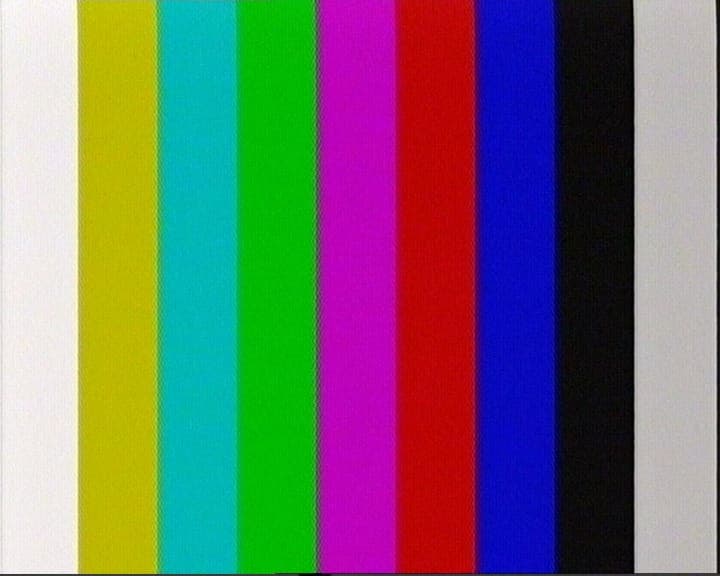

SNR = 35



SNR = 32

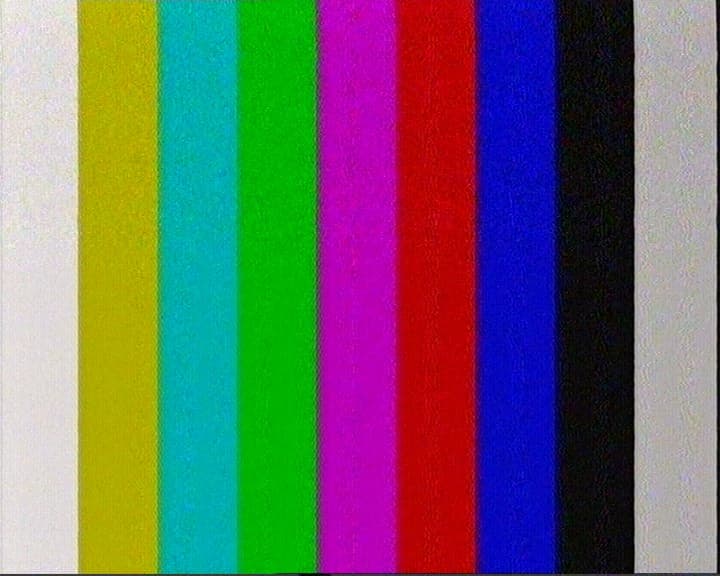

SNR = 30

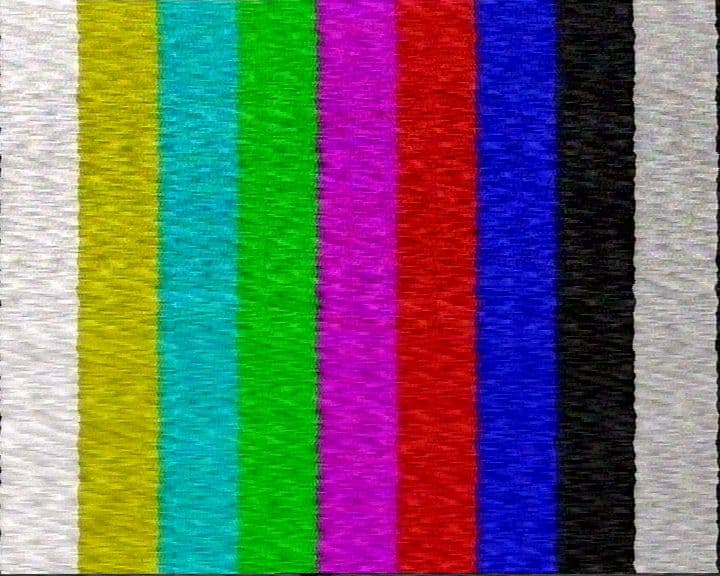

SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ). К сожалению, поддержки настройки GOTVIEW PCI DVD по частоте в программе Line_View добиться не удалось, в связи с этим тестирование этой модели в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 не проводилось.

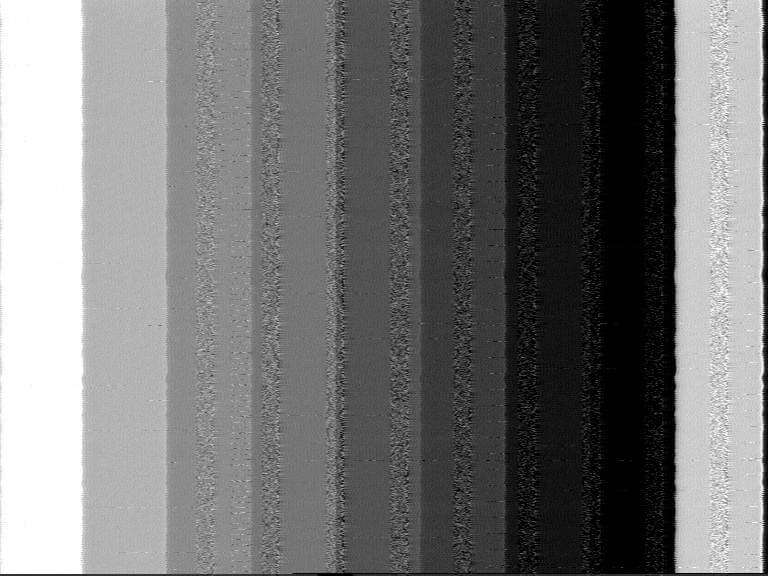

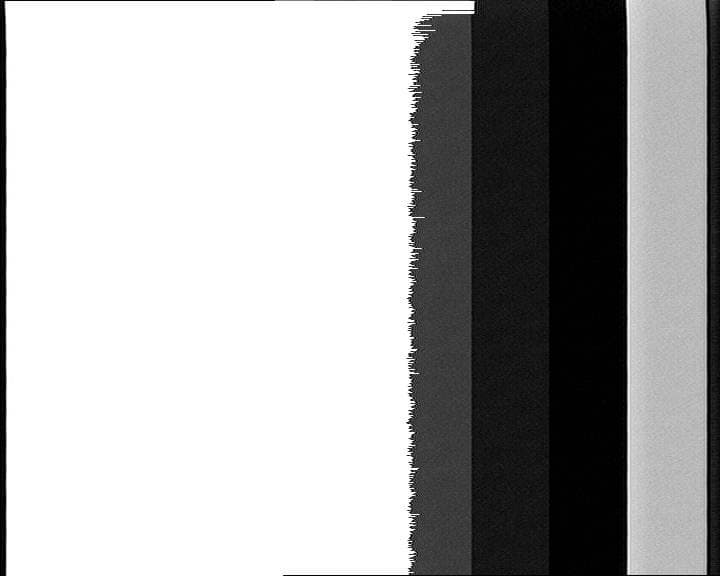

Сразу обращают на себя внимание оба тюнера с ВЧ-блоками от Xceive, вообще, и AVerTV Hybrid+FM Cardbus, в частности. Похоже, что полупроводниковые приёмники впервые не только сравнялись с классическими, но и превзошли их по качеству работы. Тем не менее, работа GOTVIEW PCI DVD показывает, что классические селекторы рано сбрасывать со счетов, уверенно занимая второе место с минимальным отрывом от AVerTV Hybrid+FM Cardbus. Неприятно удивил Behold Columbus. При схожей с AVerTV Cardbus Plus элементной базе результат его работы производит удручающее впечатление. К тому же, даже при нормальном уровне сигнала Behold Columbus сумел продемонстрировать пресловутые «вертикальные полосы» на трёх частотах — 199,25 МГц, 231,25 МГц и 239,25 МГц.

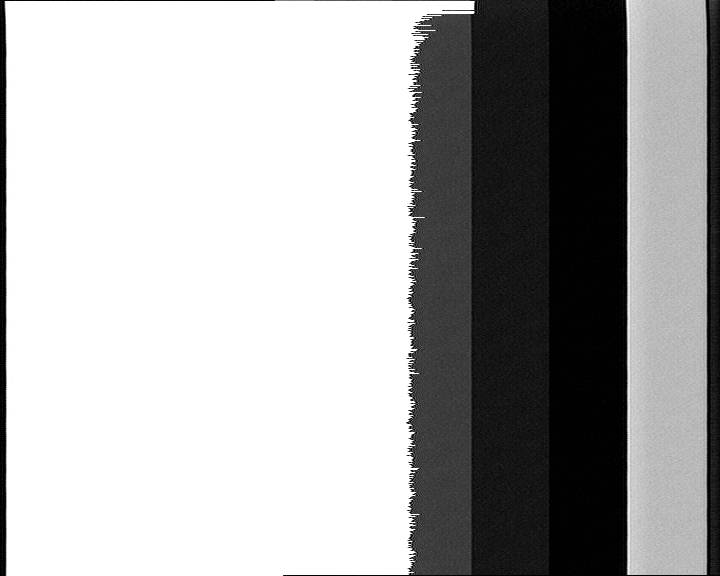

Ещё одним плюсом в копилку приёмников от Xceive становится отсутствие характерных для Philips и ALPS проблем с работой на 59-62 каналах (775,25 — 799,25 МГц).

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.

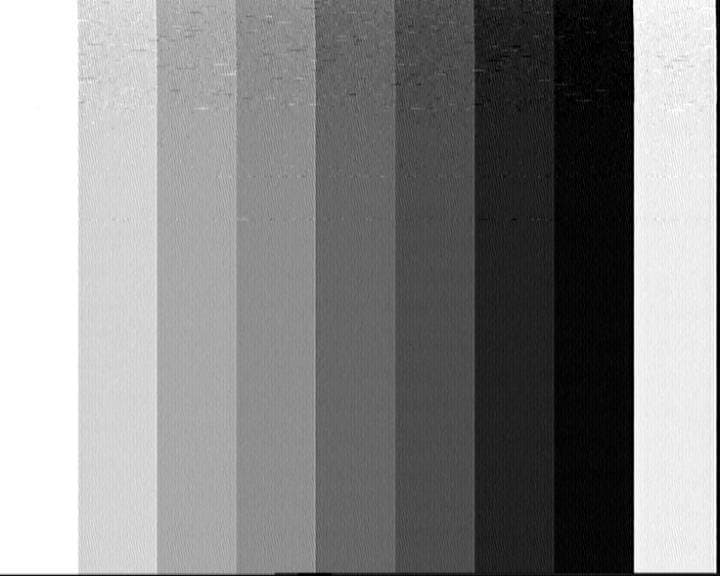

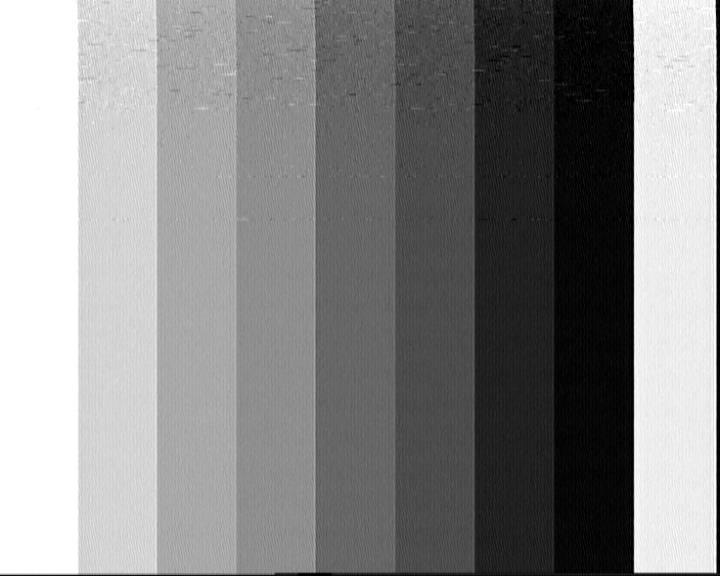

Абсолютным лидером этого и всех предыдущих тестирований становится AVerTV Hybrid+FM Cardbus. Трудно удержаться от восторженных эпитетов — таких результатов ещё не удавалось добиться ни одному устройству. SNR около 40 дБ и потрясающе ровные графики. Браво! Неплохо в целом смотрится и YUAN PG700, что ещё раз показывает потенциал полупроводниковых селекторов последнего поколения. Работу Behold Columbus комментировать просто не хочется. Во избежание потенциальных проблем с антенным переходником я пробовал сменить его на переходник из комплекта AVerTV Hybrid+FM Cardbus. Увы, безрезультатно. В качестве дополнительной проверки была предпринята попытка тестирования этой модели на другом ноутбуке. С тем же эффектом. Особенно угнетает появление у PCMCIA-тюнера «вертикальных полос» практически на всех (!) частотах, за исключением небольшого отрезка дециметрового диапазона с 655,25 МГц по 783,25 МГц. Очень плохо. GOTVIEW PCI DVD демонстрирует горизонтальную помеху на 49,75 МГц

и два «провала» на 511,25 МГц и 727,25 МГц, но в целом держится неплохо.

Выводы

Честно говоря, я не предполагал, что когда-либо увижу нечто, напоминающее результаты работы AVerTV Hybrid+FM Cardbus. Безоговорочное лидерство. Второе место можно разделить между GOTVIEW PCI DVD и YUAN PG700. А вот рационального объяснения поведению Behold Columbus подобрать не удаётся. Особенно с учётом проверки тюнера представителями производителя перед отправкой на тестирование. Возможно, в будущем мы, всё же, постараемся повторно протестировать другой экземпляр этой модели.

На основании результатов этого тестирования в очередной раз пополняем список наших традиционных рекомендаций.

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
