Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI и PCMCIA (часть 6)


А дорога серою лентою вьется.
«Песенка шофера»

Настало время пополнить нашу многотомную эпопею, посвящённую сравнительному тестированию компьютерных TV-тюнеров, результатами работы очередной подборки устройств этого класса. В этот раз выбор исследуемых тюнеров несколько отличается от привычной группировки по используемому интерфейсу. Появление в нашей лаборатории PCMCIA-тюнеров и схожесть этого интерфейса с PCI позволили объединить эти разновидности в пределах одной статьи. Кроме того, большая часть участников способна работать как с аналоговым телевидением, так и с цифровым стандартом DVB-T. В результате список выглядит следующим образом.

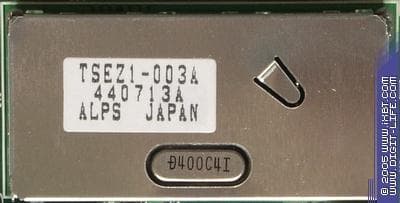

AVerTV Cardbus Plus, селектор ALPS TSEZ1-003A

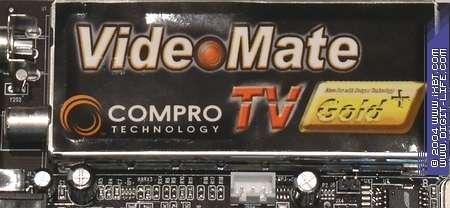

Compro VideoMate Gold+ II, селектор LG TAPC-Q704D

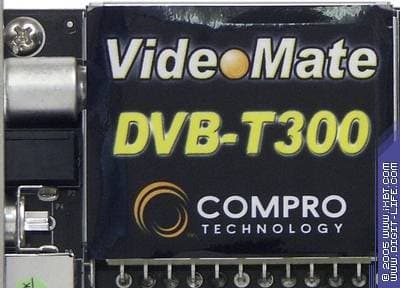

Compro VideoMate DVB-T300, селектор Philips TD1316AL

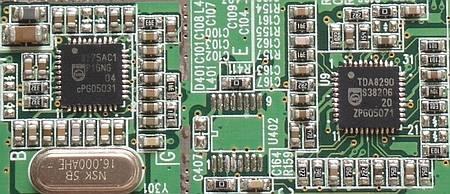

Kworld NB-TV 220, полупроводниковый селектор Philips TDA8275AC1

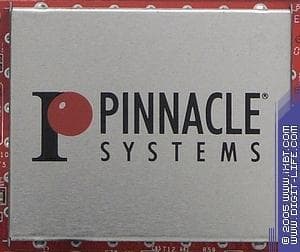

Pinnacle Media Center 300i, полупроводниковый селектор Microtune MT2050

AVerTV Cardbus Plus на данный момент является единственным PCMCIA-тюнером с классическим ВЧ-блоком. Внимательные читатели могли заметить, что работа Compro VideoMate Gold+ II уже рассматривалась в первой части нашего цикла. Дело в том, что некоторые партии оснащались не рассмотренным тогда LG TPI8PSB12D, а ВЧ-модулями LG TAPC-Q704D (DK+I) и TAPC-G702P (DK+BG). С одним из таких экземпляров мы и познакомимся. Compro VideoMate DVB-T300 интересен гибридным ВЧ-блоком, продемонстрировавшим хорошие результаты как в цифровом, так и в аналоговом режиме. Kworld NB-TV 220 представляет новую ревизию полупроводникового приёмника от Philips. Напомним, что предыдущая модель TDA8275 в связи с наличием аппаратной ошибки в системе обратной связи автоматической регулировки усиления, мягко говоря, не отличалась хорошим качеством приёма сигнала. Ну а Pinnacle Media Center 300i является гибридным вариантом неплохо показавшего себя Pinnacle PCTV Stereo.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестовых компьютеров

Для тестирования PCI-тюнеров использовалась следующая система.
  • Процессор Athlon 2500XP (Barton)
  • Материнская плата EPoX 8KRAI (KT600)
  • Оперативная память 512 МБ (2×256 МБ NCP)
  • Видеокарта HIS RADEON 9500
  • Жесткий диск Seagate ST380011A
  • Блок питания POWER MASTER FA-5-1 (300 Ватт)
  • Операционная система Windows XP Professional (SP1) ENG
При тестировании AVerTV Cardbus Plus использовался ноутбук Acer TM2353LC.
  • Процессор Celeron M 340 (1.5 ГГц)
  • Чипсет Intel 852GM
  • Оперативная память 256 МБ
  • HDD 40 ГБ
  • Операционная система Windows XP Home (SP2) RUS
При тестировании Kworld NB-TV 220 использовался ноутбук Acer TM2353LC.
  • Процессор Intel Mobile Pentium 705 Centrino 1,5 ГГц
  • Intel Extreme Graphics 2, 64 МБ
  • SoundMAX SB Pro
  • Оперативная память 256 МБ
  • HDD 40 ГБ
  • Операционная система Windows XP Home (SP2) RUS

Напомним, что информацию о влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73-82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).









Редкое единодушие всех участников в метровом диапазоне не может не радовать. Миниатюрные габариты ALPS TSE ничуть не мешают работе этого ВЧ-модуля. Одинокий провал Pinnacle MediaCenter 300i на 639.25 МГц за пределы комфортного уровня качества не выходит. Некоторое снижение абсолютных показателей у этого тюнера объясняется универсальностью MT2050. Возможность использования этого селектора в устройствах для приема аналогового телевидения, DVB-C, DVB-T и кабельных модемах приводит к отсутствию обычного для классических селекторов «замыливания» части шума низкочастотным фильтром. С другой стороны, аналогичная универсальность не помешала классическому гибридному приёмнику Philips TD1316AL на VideoMate DVB-T300 добиться лучшего результата.

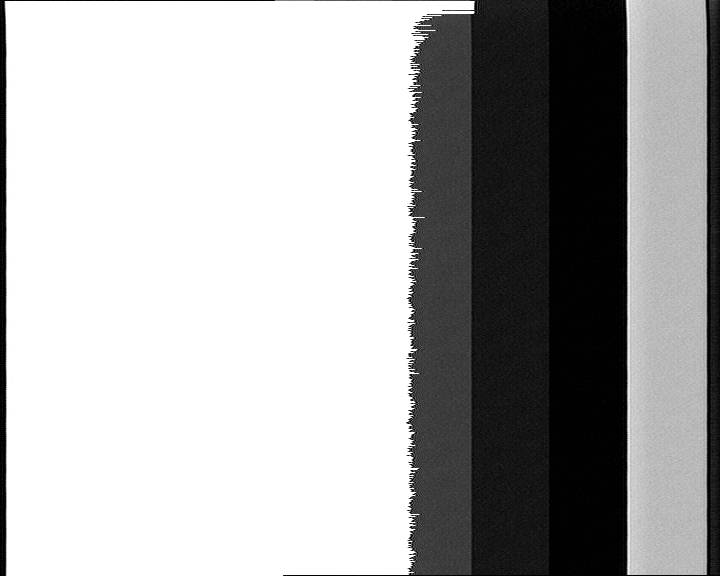

Обращает на себя внимание устойчивая работа TDA8275AC1 на Kworld NB-TV 220, характерной для TDA8275 хромоты на все конечности не наблюдается. Более того, показатели практически совпадают с МТ2050. Похоже, что над упомянутой выше аппаратной ошибкой инженеры Philips Electronics, всё-таки, поработали. Несколько портит картину завал в конце дециметрового диапазона, впрочем, отчасти компенсируемый отсутствием у многих российских пользователей каналов с такими частотами. Отметим лучшие объективные показатели у LG TAPC-Q704D на Compro VideoMate Gold+ II. Аналогичный тюнер с LG TPI8PSB12D демонстрировал более скромные результаты. К тому же, VideoMate Gold+ II оказался единственным тюнером, стабильно работающим на последних каналах дециметрового диапазона. Неустойчивую работу остальных лучше всего проиллюстрирует следующий скриншот.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.

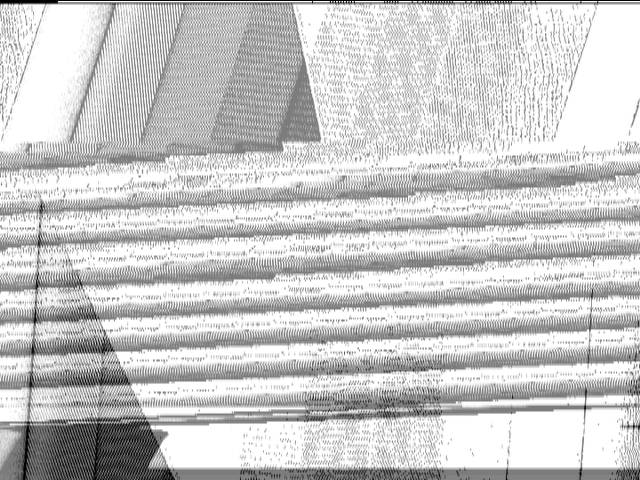

С ослаблением сигнала отрыв TAPC-Q704D на Compro VideoMate Gold+ II в дециметровом диапазоне становится хорошо заметным. На этих же частотах лихорадит ALPS TSE. Не исключено, что результаты AVerTV Cardbus Plus вызваны производными от системных частот. Тем не менее, несмотря на небольшое количество проблемных каналов, таковые, всё-таки, имеются. Неплохо стартовавший (особенно по сравнению с предшественником) TDA8275AC1 к снижению уровня сигнала относится крайне негативно. Изображение отличается заметным мелкодисперсным шумом («зернистостью»). Отсутствие значений SNR на 735,25 МГц обусловлено качеством, представленным на скриншоте.

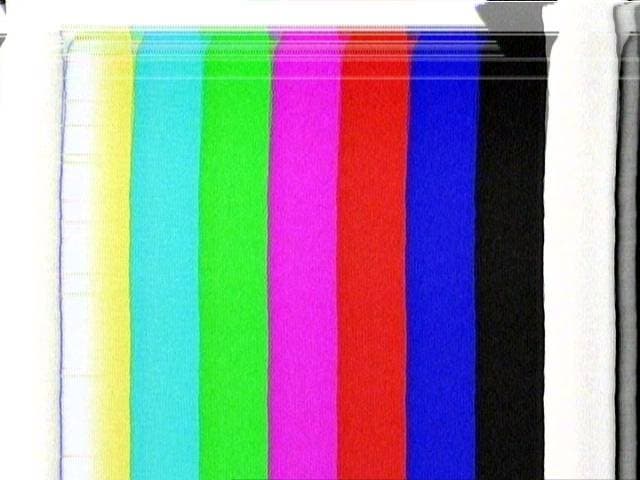

Кроме того, на некоторых частотах наблюдалась следующая картина.

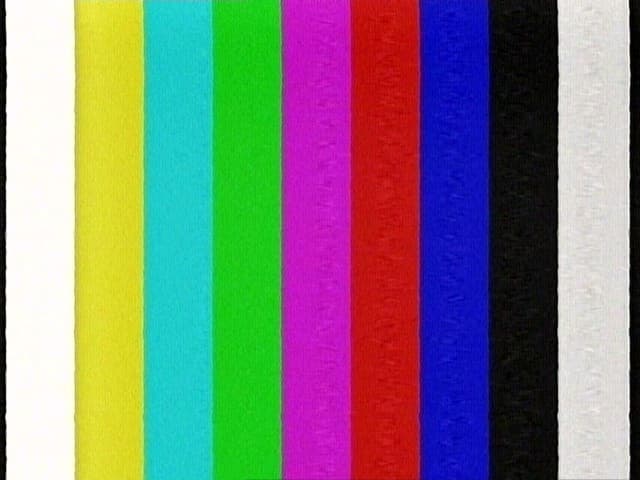

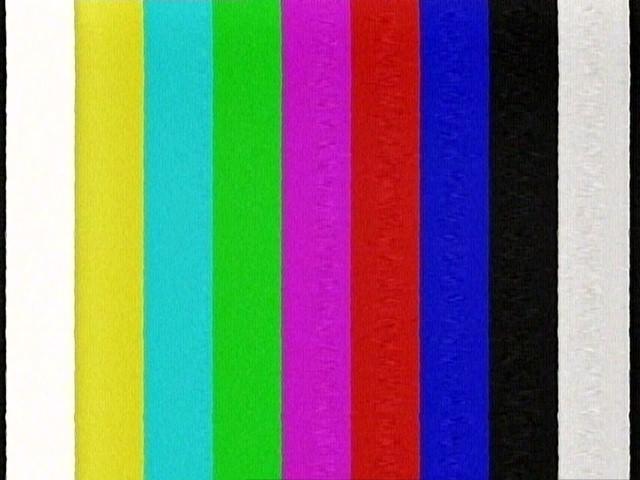

В довершение, в диапазоне 77,25-223,25 МГц можно было вдоволь насладиться эффектом «вертикальных полос» (правая часть изображения).

О работе на 61-62 каналах мы говорили выше.

Выводы

Лидером этого тестирования становится Compro VideoMate Gold+ II. Сложно сказать, что явилось причиной этого — ВЧ-блок LG TAPC-Q704D или сверхвысокое качество данного экземпляра, но факт остаётся фактом. Неплохие в целом результаты работы Pinnacle MediaCenter 300i кореллируют с Pinnacle PCTV Stereo, но мы рекомендуем также обратить внимание на проблемы, описанные в соответствующем обзоре. Compro VideoMate DVB-T300 и AVerTV Cardbus Plus подтверждают своё лидерство среди гибридных PCI- и PCMCIA-тюнеров соответственно. Ситуация с TDA8275AC1 неоднозначна. Тюнеры с этим ВЧ-блоком уже могут использоваться в условиях хорошего приёма, но на ослабление сигнала они, по-прежнему, реагируют крайне болезненно. Впрочем, нельзя исключить влияние второго параллельно работающего приёмника на Kworld NB-TV 220, так что мы постараемся вернуться к использованию этой микросхемы в более привычных условиях.

Не забудем о наших традиционных рекомендациях.

  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает сердечную благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
