Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров

Собака бывает кусачей
Только от жизни собачей

Сергей и Татьяна Никитины

Ответ на вопрос о том, чем определяется качество приема TV-тюнеров, обычно очевиден. Конечно, оно определяется используемой схемотехникой и уровнем принимаемого сигнала. Однако не стоит забывать, что условия работы внутреннего компьютерного TV-тюнера, мягко говоря, отличаются от специально спроектированного уютного чрева бытового телевизора. Естественно, производители принимают меры для компенсации влияния окружающего электронного беспорядка, но предусмотреть все возможные сочетания частот и напряжений и динамику их изменений практически нереально.

Попробуем оценить степень влияния происходящих внутри системного блока процессов на работу TV-тюнера с помощью программы Line_View. Теоретическое обоснование работы этой программы можно найти в материале
«Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Методика тестирования

В качестве источника сигнала использовался генератор испытательного сигнала «Муссон-007». Тестирование проводилось в стандарте PAL, чтобы исключить влияние АЦП при работе с SECAM.

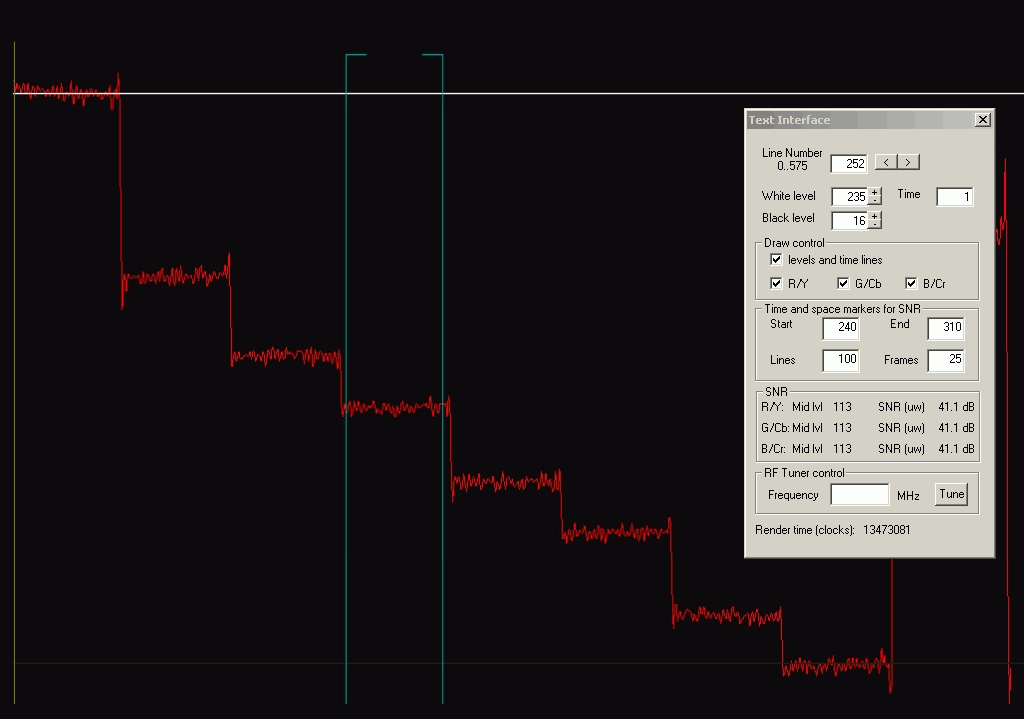

На вход тюнера подавался тестовый сигнал «Вертикальные цветные полосы», при этом настройками яркости, контрастности и насыщенности в драйвере устанавливалось правильное матрицирование и вписывание результата матрицирования в принятый диапазон уровней сигналов основных цветов.


Затем цвет отключался.

Последующее измерение отношения сигнал/шум (далее ОСШ) проводилось при следующих настройках.

Сигнал с генератора был ослаблен до уровня 53-55 дБ при помощи переходника-аттенюатора на 20 дБ. Таким образом, достигалось примерное соответствие с обычными условиями работы.

В качестве параметров, изменение которых теоретически способно повлиять на работу TV-тюнера, были приняты

  • Частота системной шины
  • Частота работы памяти
  • Блок питания
Тестирование проводилось в помещении с максимально неуверенным приемом местного телевизионного эфира, вплоть до отсутствия антенны. Тем не менее, приведем список каналов, теоретически способных влиять на результаты измерений.

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73-82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой.

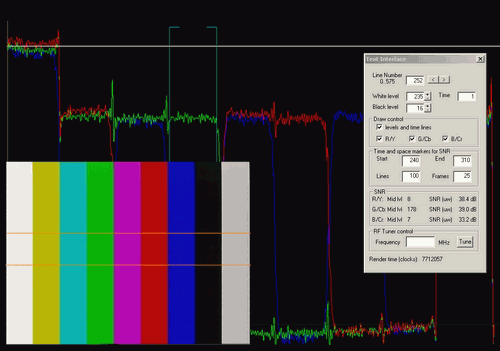

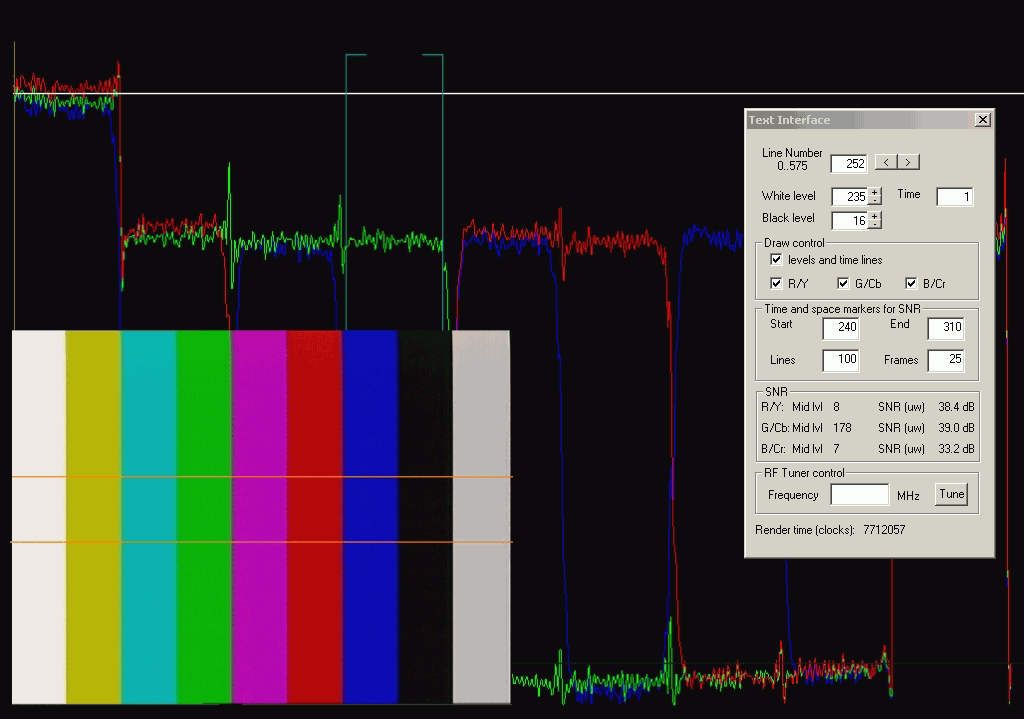

Для большей наглядности приведем несколько изображений, полученных с разными значениями ОСШ.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Конфигурация тестового компьютера

  • Процессор Athlon ХР 2500+ (Barton)
  • Материнская плата EPoX 8KRAI (KT600)
  • Оперативная память 512 МБ (2×256 МБ NCP)
  • Видеокарта HIS RADEON 9500
  • Жесткий диск Seagate ST380011A
  • Операционная система Windows XP Professional (SP1) ENG
Результаты были получены на TV- и FM-тюнере AVer TV Studio Model 307, предоставленном компанией «Антарес».

Отсутствие на приведенных ниже графиках значений для 60-62 каналов вызвано неустойчивой работой используемого тюнера в этом диапазоне при ослаблении сигнала. Впрочем, в рамках данного материала, эта особенность не является критичной.

Влияние частоты системной шины

Частота системной шины изменялась с помощью настроек BIOS. Частота памяти фиксировалась на 133 МГц с целью исключения ее влияния.









Как видим, влияние частоты шины может быть вполне достаточным для заметных изменений в качестве изображения. На канале S-15 (263,25 МГц) увеличение FSB со 100 до 166 МГц приводит к изменению ОСШ на 7 дБ. Интересная ситуация наблюдается на 37 (599,25 МГц) и 45 (663,25 МГц) каналах. Оказывается, рост частоты системной шины может сказываться на качестве как положительно, так и отрицательно. При этом динамика может иметь разный знак даже на каналах, недалеко отстоящих друг от друга. Например, в наших условиях качество изображения существенно страдает при уменьшении частоты для 37 и увеличении ее для 45 канала.

Влияние частоты памяти

Частота работы памяти изменялась с помощью настроек BIOS. Частота системной шины фиксировалась на 166 МГц с целью исключения ее влияния.









В нашем случае частота работы памяти влияет на работу тюнера гораздо меньше, нежели частота системной шины. Однако исключить ее из списка параметров, от которых может зависеть качество изображения, все-таки, не получается.

Влияние блока питания

Тестирование проводилось при частотах системной шины и памяти 166 МГц и 200 МГц соответственно. Использовались следующие блоки питания.

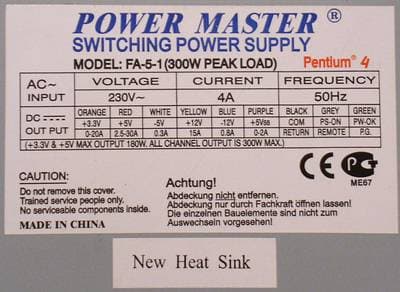

POWER MASTER FA-5-1 (300 Ватт)

CODEGEN 200x (300 Ватт)

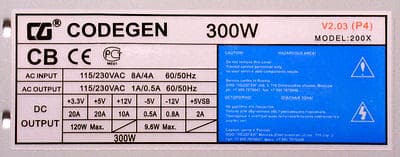

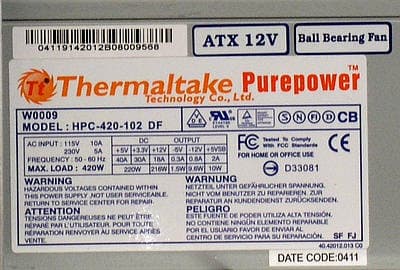

Thermaltake HPC-420-102 DF (420 Ватт)









Как ни странно, влияние блока питания сказывается, в основном, в метровом диапазоне. При этом очевидно, что в некоторых случаях использование более качественного блока питания может существенно улучшить качество изображения. Примеры хорошо заметны на графиках.

Выводы

Как и следовало ожидать, компьютерные TV-тюнеры с интерфейсом PCI не могут претендовать на звание «сферического коня в вакууме», их работа тесно связана с параметрами системы. Попробуем дать несколько рекомендаций.

  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Процессор с поддержкой большей частоты системной шины может повлиять на качество изображения при работе TV-тюнера
  • Качественный блок питания необходим не только для High-End видеокарты — TV-тюнеру он тоже не помешает
  • Вышеперечисленное не избавляет от необходимости мероприятий, направленных на увеличение уровня сигнала (установка качественной антенны, применение дополнительного усилителя, смена кабеля etc)


Автор выражает сердечную благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker





5 ноября 2004 Г.
