Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI (часть 5)


Взялся за гуж — не говори, что не дюж.
Пословица

Пришло время очередной части нашего сравнительного тестирования компьютерных TV-тюнеров. Особых сенсаций в этот раз не ожидается, хотя, одна небезынтересная новинка, все-таки, появилась. Нетерпеливые могут перейти к списку участников, остальным же мы настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

В этом тесте участвуют:

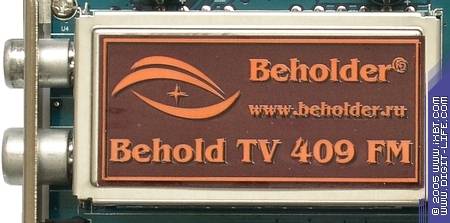

Behold TV 409 FM, селектор Philips FM1216ME/I H-3

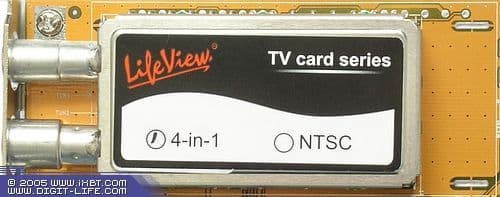

FlyTV Prime 34 FM rev. I, селектор TCL MFPE05

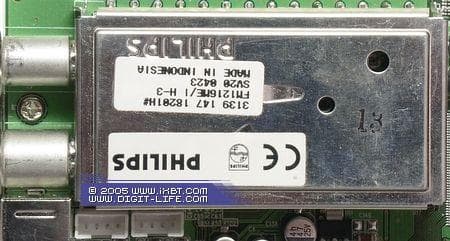

Kworld V-Stream Creator TV-MCE 202, селектор Philips FM1216ME/I H-3

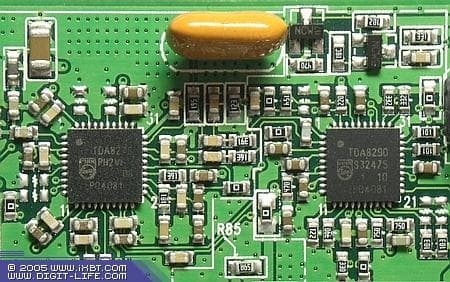

Kworld V-Stream Creator TV-MCE 200, полупроводниковый селектор Philips TDA8275

Результатов работы Behold TV 409 FM ждут сомневающиеся в выборе между этой моделью и GOTVIEW PCI 7135. Тюнеры от Kworld Computer на референс-дизайне Blackbird будут сравниваться с достойно показавшим себя в предыдущей части Leadtek WinFast PVR2000. Ну и, конечно же, интересно, сможет ли тюнер новой ревизии референс-дизайна LR138 (речь идет о FlyTV Prime 34 FM rev. I) повторить успех своего предшественника.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Athlon 2500XP (Barton)
  • Материнская плата EPoX 8KRAI (KT600)
  • Оперативная память 512 МБ (2×256 МБ NCP)
  • Видеокарта HIS RADEON 9500
  • Жесткий диск Seagate ST380011A
  • Блок питания POWER MASTER FA-5-1 (300 Ватт)
  • Операционная система Windows XP Professional (SP1) ENG
Напомним, что информацию о влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73-82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

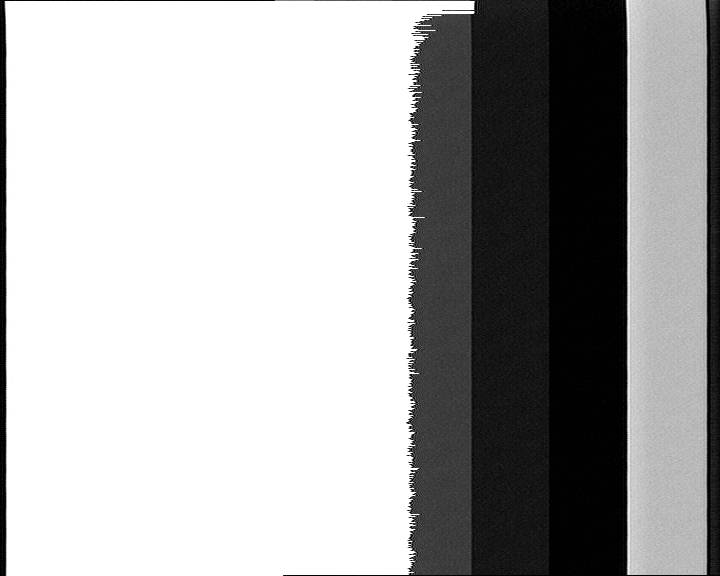

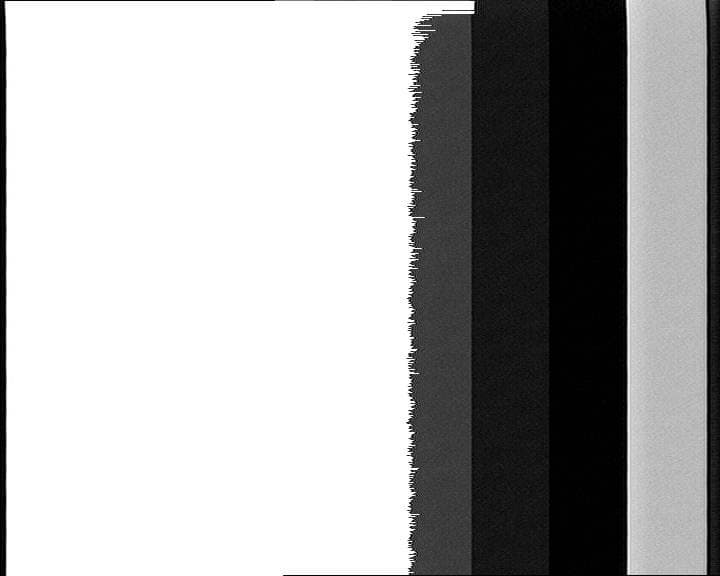

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).

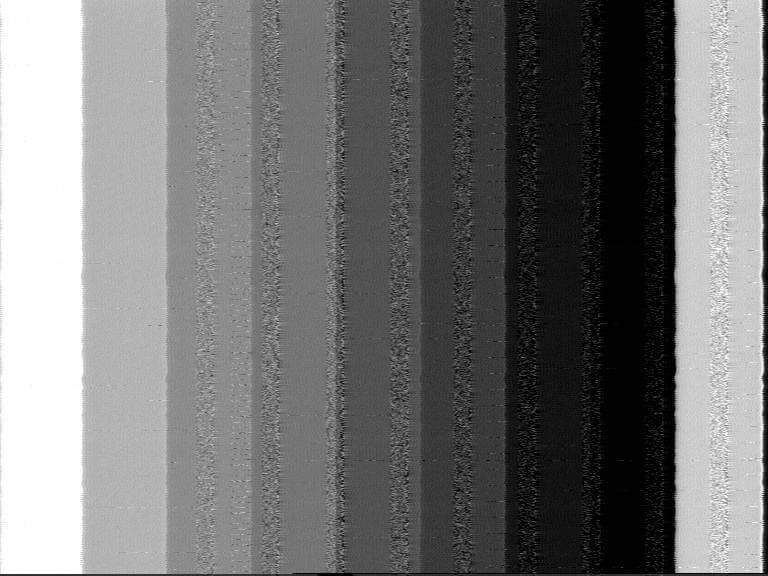

Заминка Behold TV 409 FM на старте объясняется наличием эффекта «вертикальных полос» на частоте 49,75 МГц даже на сильном сигнале. Отметим, что эта особенность, описанная в соответствующем обзоре, проявляется уже на второй конфигурации. Провал Kworld V-Stream Creator TV-MCE 202 на 159,25 МГц объясняется, по всей видимости, следующей причиной. Нижний и средний диапазоны для селекторов Philips mk3 составляют 48,25 — 158,00 МГц и 160,00 — 442,00 МГц соответственно, таким образом, данная частота находится между диапазонами. Возможно, нормальное функционирование ВЧ-модуля на этой частоте зависит от экземпляра селектора, однако полного отсутствия приёма нам еще не встречалось. Ухудшение показателей нового FlyTV Prime 34 FM на 159,25 МГц частоте заставляет задуматься о родственной связи нового приёмника от Huizhou TCL King High Frenquency Electronic Co. с продукцией Philips Electronics. Работа TDA8275, имеющего аппаратную недоработку в системе обратной связи автоматической регулировки усиления, на Kworld V-Stream Creator TV-MCE 200 в комментариях не нуждается.

Отсутствие на графиках значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой всех присутствующих ВЧ-блоков.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









Ослабление сигнала усилило степень влияния наблюдаемого на Behold 409 FM эффекта «вертикальных полос» на 49,75 МГц на качество изображения.

Этот же эффект становится заметен на FlyTV Prime 34 FM rev. I с 1 по 6 канал (49,75 — 175,25 МГц). В остальном, новая ревизия держится молодцом, практически не уступая Behold 409 FM, в особенности, если не принимать в расчет работу на 159,25 МГц. Разочаровывает работа Kworld V-Stream Creator TV-MCE 202 в дециметровом диапазоне. Наблюдаемые при этом помехи наводят на размышления о качестве используемой обвязки. Впрочем, окончательно сбрасывать со счетов вероятность проблем с конкретным экземпляром тоже нельзя. TDA8275 блестяще подтверждает свою репутацию.

Выводы

К сожалению, в работе Behold 409 FM и FlyTV Prime 34 FM rev. I не обошлось без накладок, что, впрочем, не помешало им стать лидерами этого тестирования. Напомним, что TCL MFPE05 не имеет характерных для TCL2002MB-33F проблем с приёмом некоторых каналов (см. обзор GOTVIEW PCI 7134). На примере Kworld V-Stream Creator TV-MCE 202 можно убедиться в том, что установка современного селектора и аппаратного MPEG1/2-энкодера не дает полной гарантии стабильной и качественной работы. Тюнеры с существующей ревизией Philips TDA8275 категорически не рекомендуются к покупке, желающим советуем дождаться анонсированного недавно обновленного чипа TDA8275A.

Под занавес — наши традиционные рекомендации.

  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает сердечную благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
