TV- и FM-тюнеры FlyTV Prime 34 FM rev. I и FlyTV Prime 34 FM (MK3) Russian — две стороны одной медали




Изменения в природе происходят год от года.
Песня из кинофильма «Мэри Поппинс, до свидания»

Референс-дизайн LR138, используемый в производстве компьютерных TV-тюнеров, по праву можно считать одним из самых долгоживущих. Последняя ревизия H оказалась достаточно удачной, дав жизнь целому поколению тюнеров от различных производителей, на несколько лет успешно оккупировавшему нижний ценовой диапазон. Так, в нашей лаборатории побывали FlyTV Prime 34 FM, Eline Vision TV Master-3000-FM и RoverMedia TV Link Pro FM, фактически отличающиеся только оформлением коробки.

Несмотря на проблемы с работой селектора TCL2002MB-33F от Huizhou TCL King High Frenquency Electronic Co. на некоторых каналах (см. обзор GOTVIEW PCI 7134), долгое время модели на LR138 практически не имели конкурентов в своей ценовой категории. Однако нарастающая конкуренция в этом сегменте и прекращение производства TCL2002MB-33F закономерно привели к появлению очередной ревизии.

Из всех тюнеров, производящихся с использованием этого дизайна, наибольшее распространение на отечественном рынке получила продукция тайваньской Animation Technologies Inc, продвигаемая под брендом LifeView. Неудивительно, что эта компания первой предложила модель с обновленной схемотехникой. Определенную пикантность ситуации придает появление обновленного FlyTV Prime 34 на прилавках российских магазинов в двух вариантах — оригинальном и адаптированном. Такая схема не является типичной для рынка компьютерных TV-тюнеров. Попробуем разобраться, на что может рассчитывать пользователь в обоих случаях.

Комплект поставки

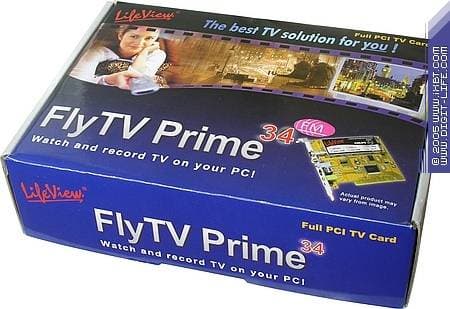

Обновленное оформление коробок явно смотрится более выигрышно. Естественно, в нашей версии не обошлось без надписи «Адаптировано для России».

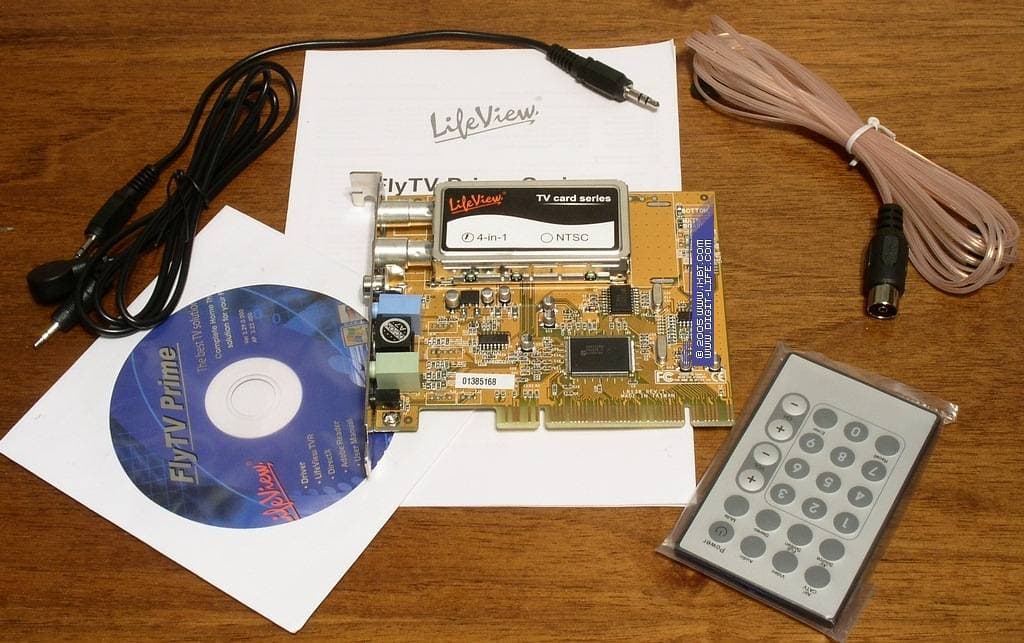

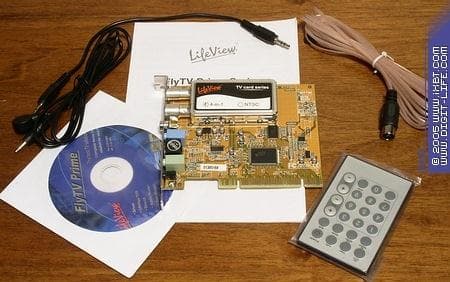

Комплектация не изменилась, в коробке находятся:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель для подключения к линейному входу звуковой карты
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Руководство по установке тюнера (в зависимости от варианта, на русском или английском языке)

К сожалению, набор дополнительных программ LifeView Suite теперь в комплект не входит.

Конструкция и спецификации

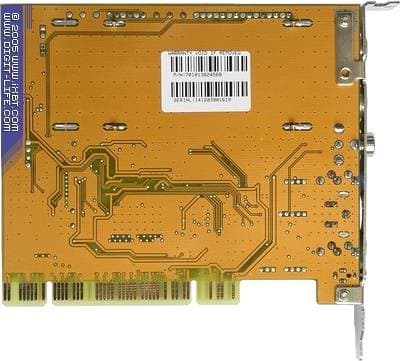

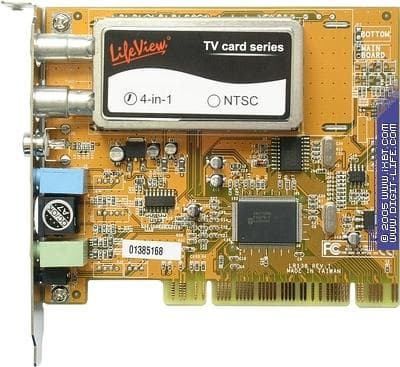

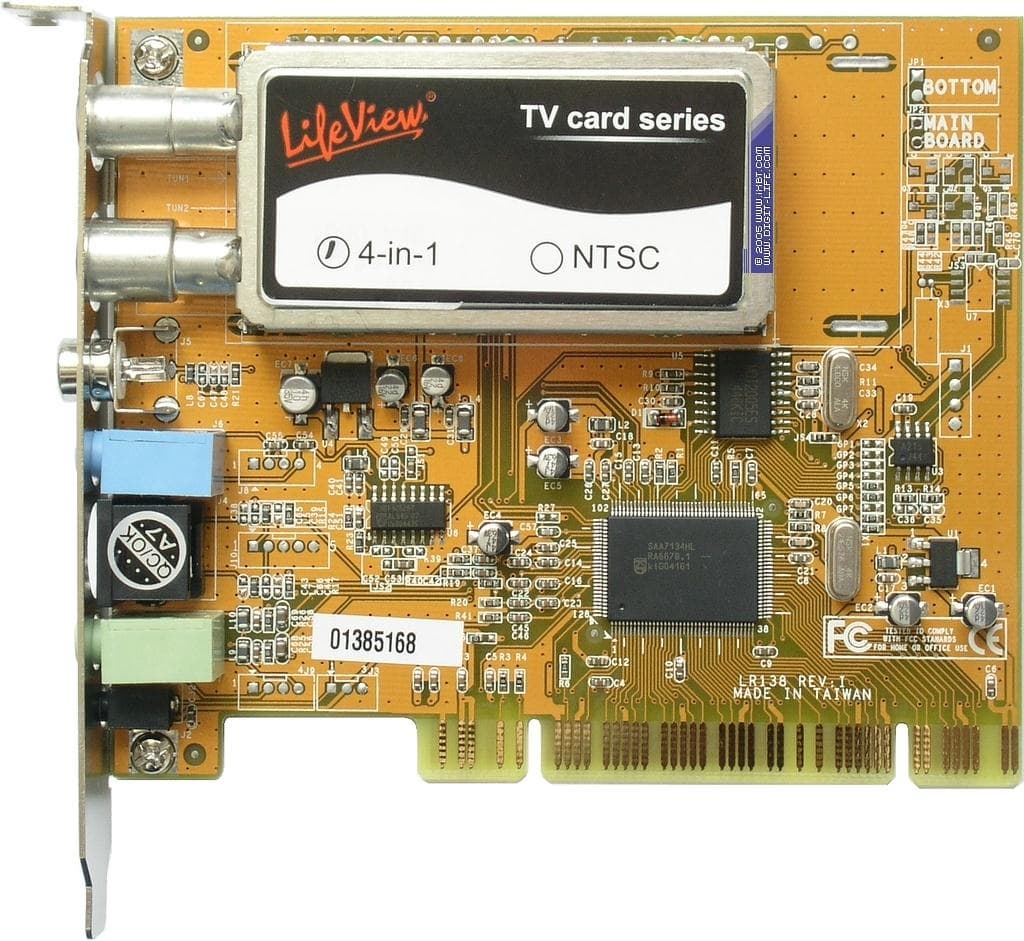

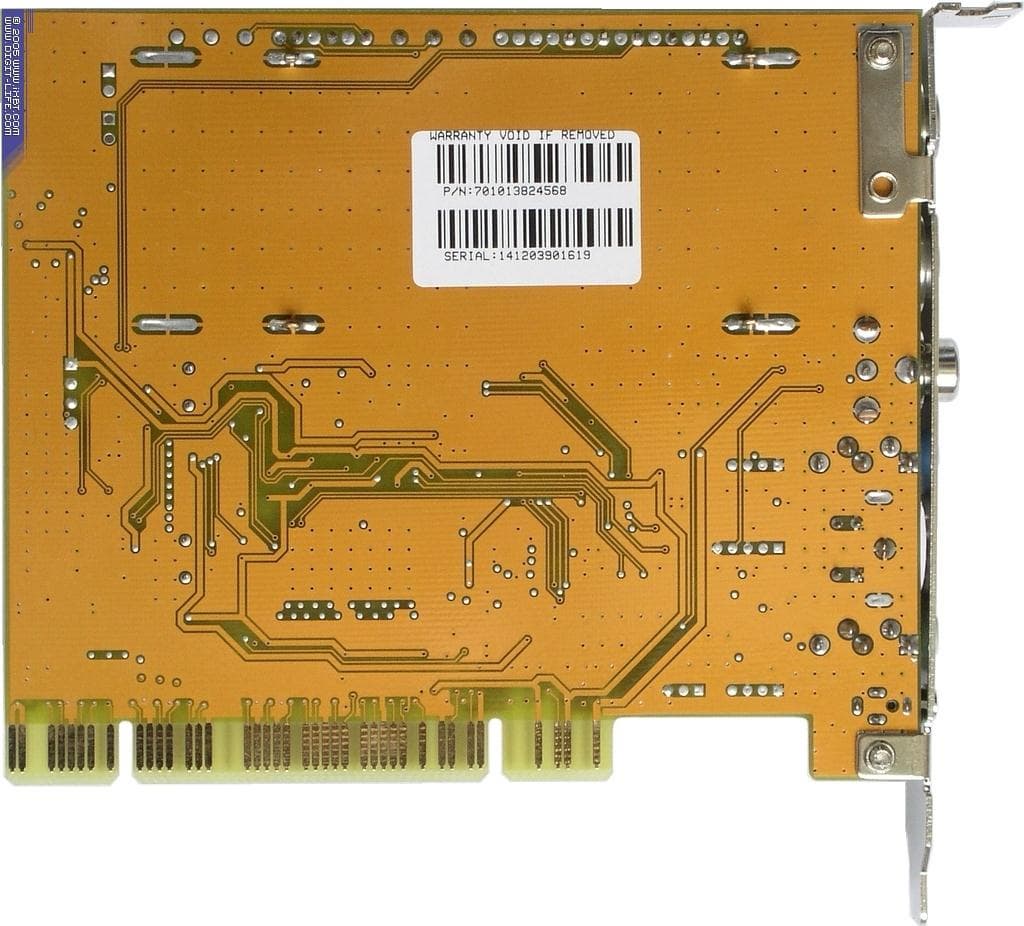

На смену ревизии H пришла ревизия I.

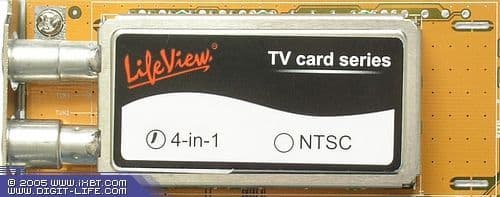

Место почтенного радиоблока TCL2002MB-33F занял селектор TCL MFPE05 производства той же Huizhou TCL King High Frenquency Electronic Co, выполненный в форм-факторе, с лёгкой руки Philips Electronics получившем название mk3.

АЦП не изменился, Philips SAA7134HL, по-прежнему, с нами.

Как и в предыдущей ревизии, референс-дизайн предусматривает модели Pan-European 4-in-1, с поддержкой PAL/SECAM BG/DK/I, что подтверждается соответствующей отметкой на ВЧ-блоке.

Любопытная деталь — на краю платы находятся посадочные места под коннекторы, подозрительно напоминающие систему реализации Compro POWER UP SCHEDULING (см. обзор Compro VideoMate TV Gold Plus II), суть которой заключается в подключении разъема от кнопки Power к системной плате через тюнер, позволяющем последнему управлять включением-выключением компьютера.

Спецификации тюнера не выходят за пределы необходимого минимума, отдельно отмечать деинтерлейсинг или режим отложенного просмотра TimeShift в наше время как-то, право, неловко.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3200+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingston)
  • Видеокарта HIS RADEON X850 XT Platinum IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

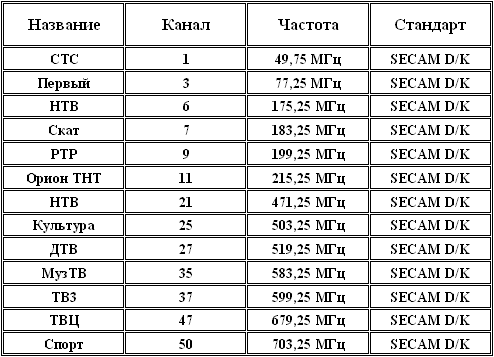

Список эфирных каналов при тестировании



Подключение

Количество и порядок размещения разъемов остались прежними.

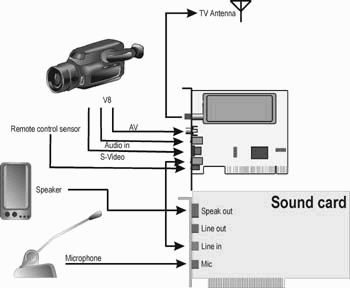

Используется стандартная схема подключения.

Настройка

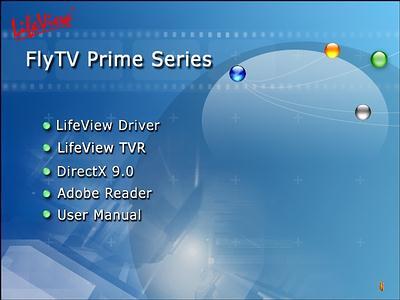

Изменился вид установочного меню.

Покупателей российской версии ожидает приятный сюрприз. Последние доступные на сайте производителя версии драйвера и штатной программы TVR имеют общий номер 3.25. Покупатели коробки с русскими надписями получают драйвер версии 3.29 и TVR 4.00 (!). Отметим, что оригинальная версия ПО поддержкой русского языка похвастаться не может.

После установки получаем следующие устройства

и иконку планировщика в трее.

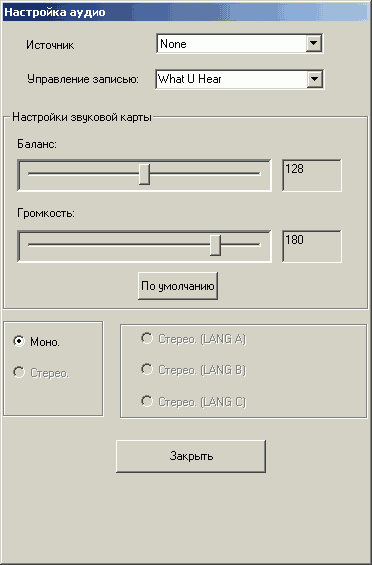

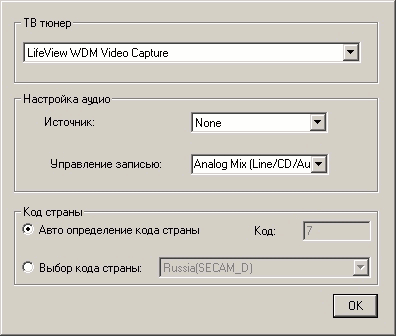

Напомним, что опция None при выборе источника звукового сигнала задействует имеющуюся в чипе Philips SAA7134HL поддержку передачи звука по PCI-шине (в моделях на SAA7130HL отсутствующую).

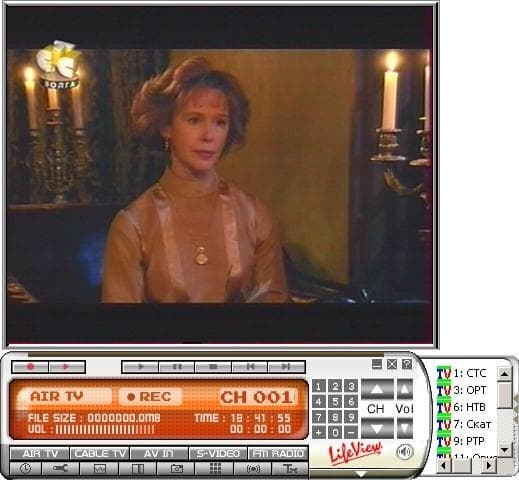

Оба варианта программы TVR получили новый вариант интерфейса в дополнение к уже имеющимся.

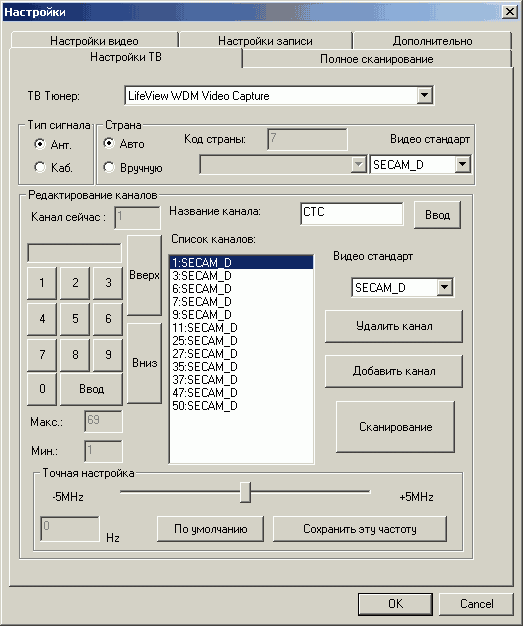

За исключением надписей на великом и могучем, русская версия отличается наличием одной из наиболее востребованных в наших условиях опции — индивидуальной настройки стандарта цветности для каждого канала.

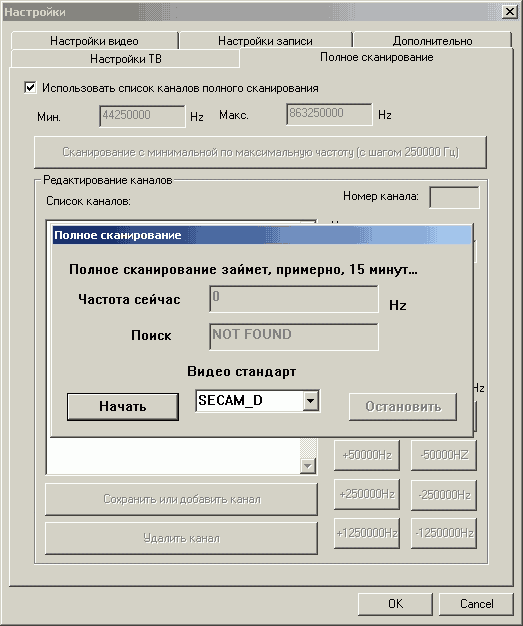

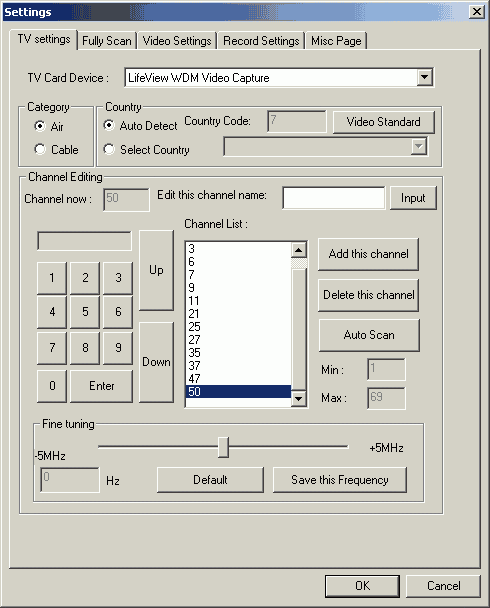

Программа поддерживает ручное добавление каналов и поиск по частоте.

Похоже, что проблемы с приёмом некоторых каналов ВЧ-блоками от TCL уходят в прошлое, MFPE05 справился с этой задачей ничуть не хуже селекторов от Philips.

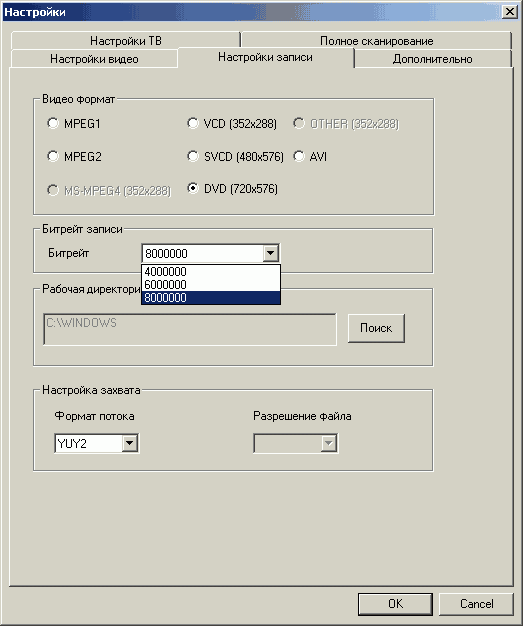

Для записи в MPEG1/2 используется кодек от Honest Technology, уступающий по качеству своему конкуренту от InterVideo. Из дополнительных настроек доступны только разрешение и битрейт.

Поддержка MPEG4 так и не выросла из коротких штанишек разрешения 352×288. Загадочная опция OTHER в прошлой жизни носила куда более понятное название DivX, при этом версии кодека старше 5.1 программа игнорирует. Отметим, что год назад это ограничение еще можно было счесть невинной шалостью, сейчас же оно проходит по категории недопустимых анахронизмов.

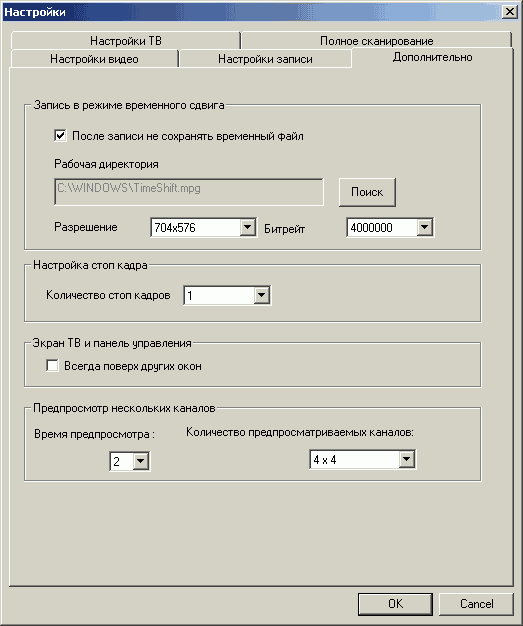

Скажем спасибо за разрешение режима TimeShift, счастливо избежавшее подобного ущемления в правах.

Дополнительные возможности программы подробно описаны в обзоре предыдущей ревизии FlyTV Prime 34 FM, заметных изменений в этой части не произошло. Загрузка центрального процессора при использовании TimeShift находилась в пределах 30-60%. Отметим, что стабильная работа этого режима на звуковых картах серии Creative Audigy возможна только при использовании декодирования звука с помощью АЦП.

Качество

К сожалению, ошибка с цветом при захвате кадров до сих пор не исправлена.

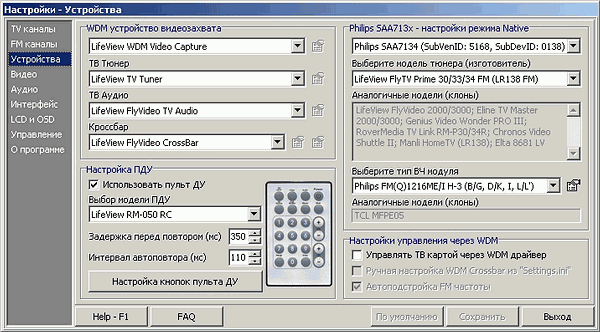

В связи с этим, как и при подготовке предыдущих обзоров, для этой цели использовалась программа FLY 2000 TV. Для работы с LR138 ревизии I в настройках программы необходимо выбрать ВЧ-модуль Philips FM(Q)1216ME/I H-3.

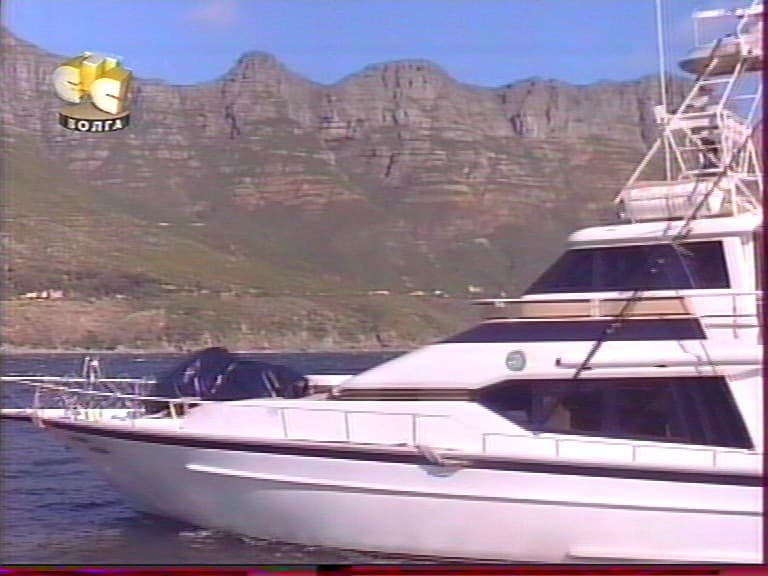

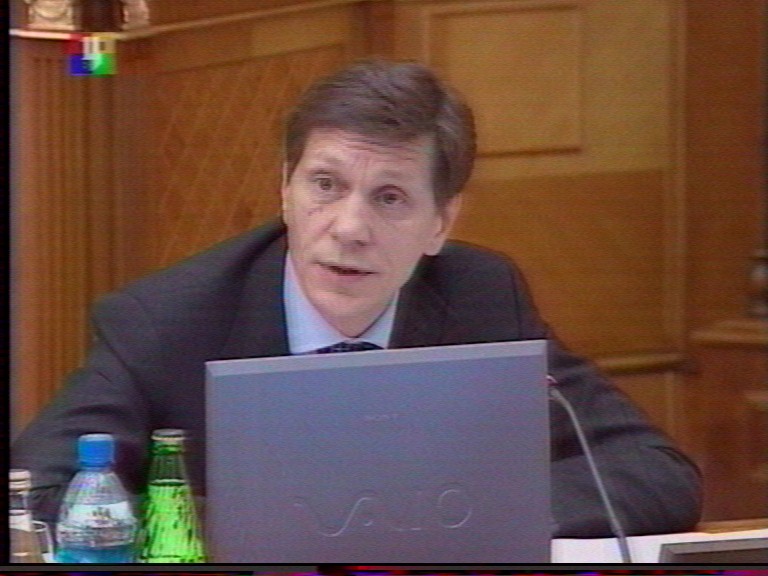

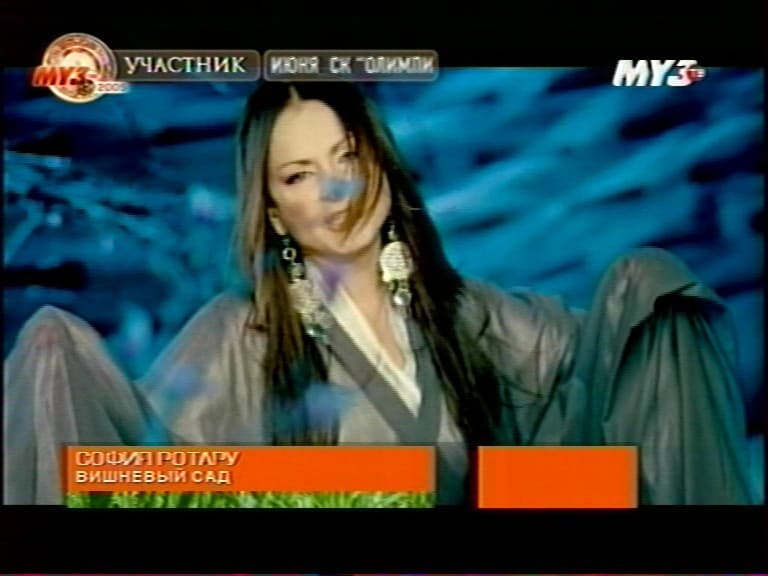

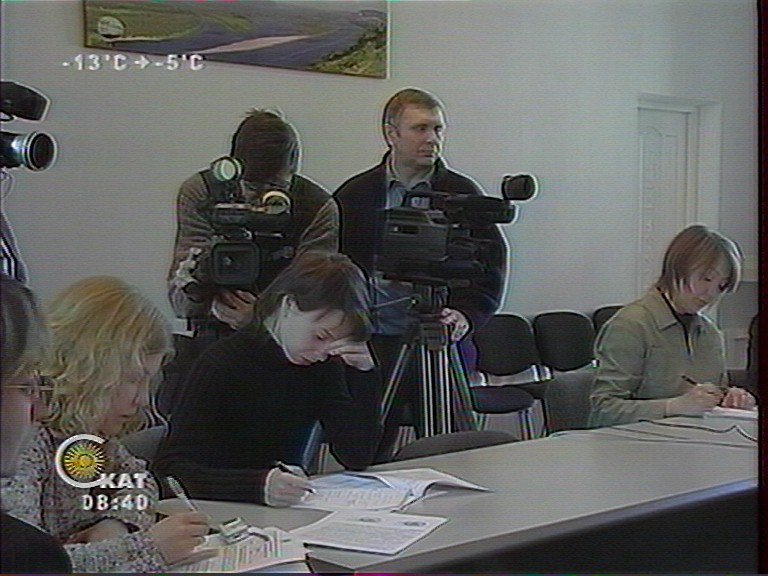

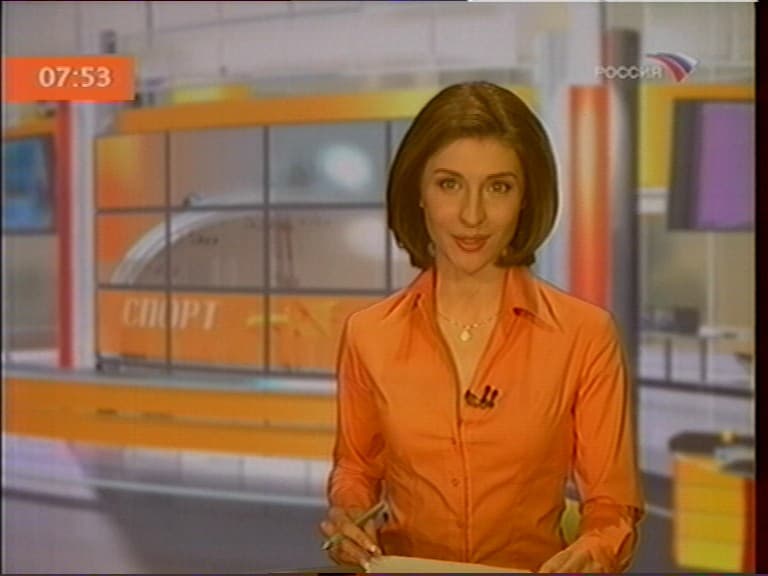

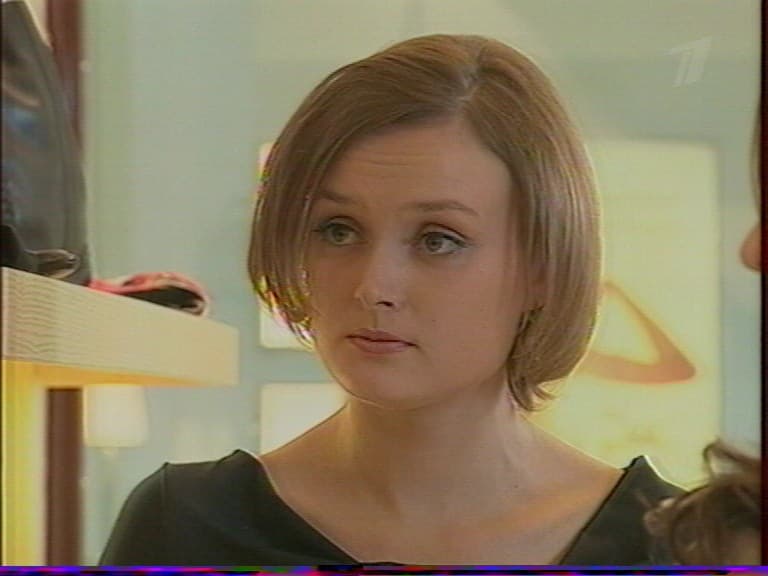

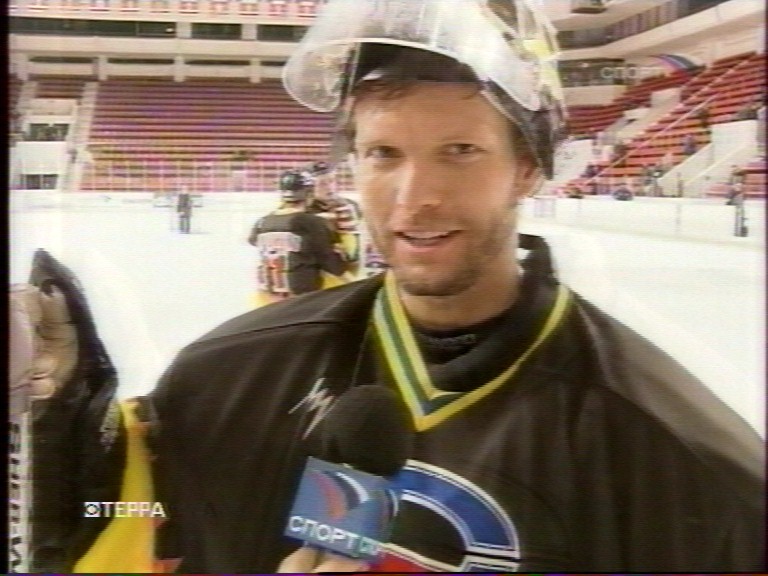

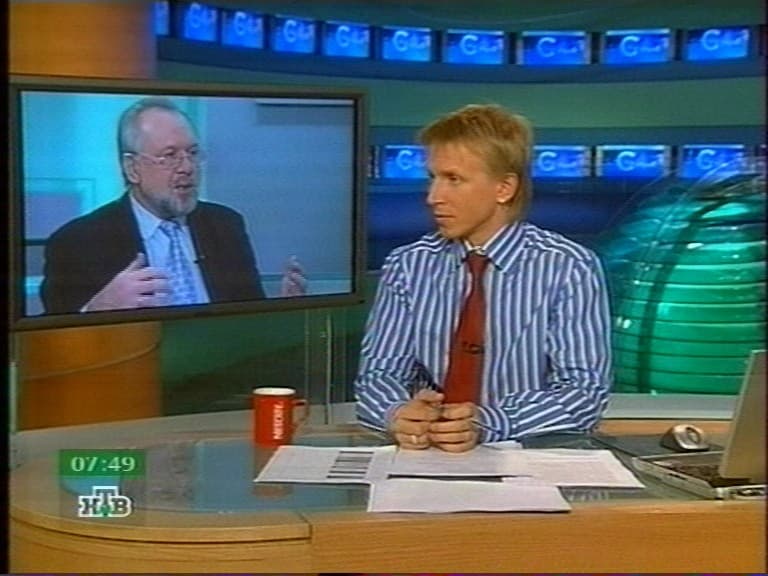

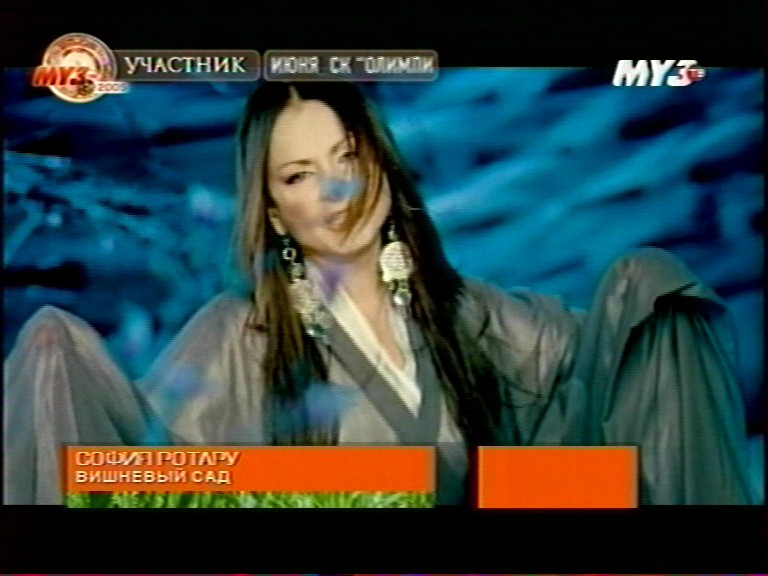

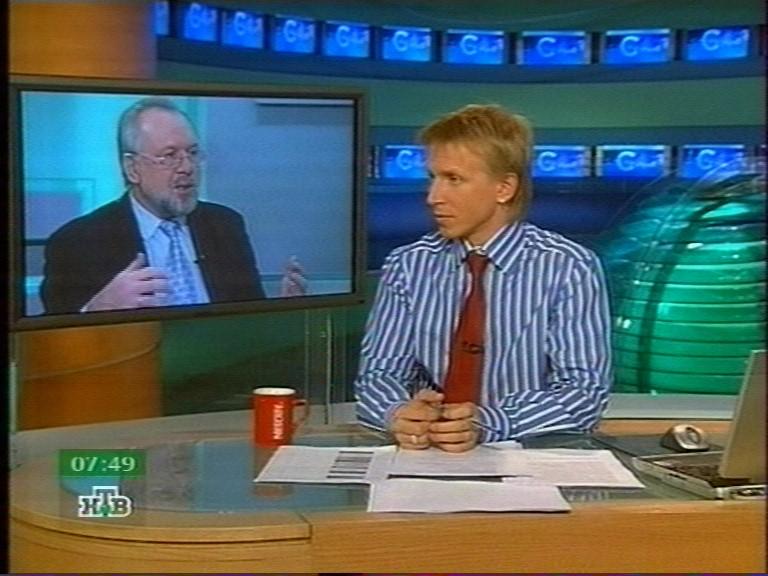

Качество изображения не в последнюю очередь определяется используемым ПО. Так, алгоритм деинтерлейсинга, реализованный в TVR, заметно снижает чёткость. Скриншоты получены при помощи FLY 2000 TV с фильтром деинтерлейсинга High motion.

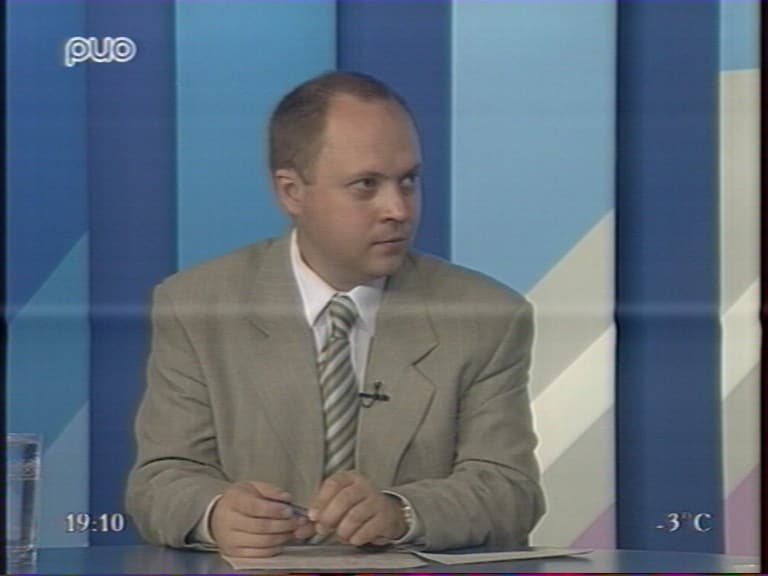

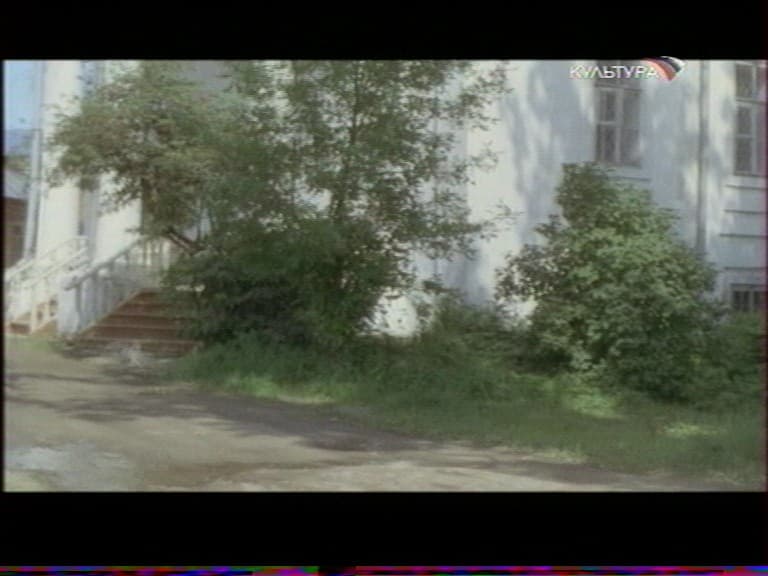

Не обошлось без локальных неприятностей. Так, на 27 канале (519,25 МГц) обнаружилась помеха, одной из причин возникновения которой теоретически может являться нестабильность напряжения 5В.

К качеству звука в TV-режиме претензий нет. Однако желающим оцифровывать видео со стереозвуком, пожалуй, стоит присмотреться к другим моделям. Разводка новой ревизии отличается объединением двух аудиоканалов с линейного входа с закономерным монофоническим результатом. Возможно, причина заключается в страховке от возможного отсутствия звука в одном канале при использовании внешнего монофонического источника. Во всяком случае, это единственное логичное обоснование такого, мягко говоря, нестандартного, решения. Разумеется, никто не запрещает использовать вход звуковой карты, однако при этом теряется одна из основных возможностей SAA7134HL — поддержка встроенного АЦП, способная помочь в борьбе с рассинхронизацией изображения и звука.

Не очень приятной особенностью при использовании штатного ПО является задержка звука при переключении каналов, видимо, связанная с неудачной реализацией определения стандарта звука.

FM-тюнер

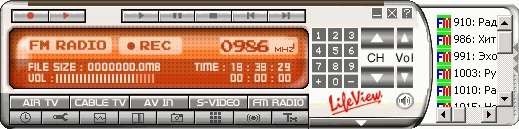

TVR имеет общий интерфейс для TV- и FM-режимов, переключение осуществляется соответствующими кнопками на панели.

Удивительное превращение произошло с поиском FM-станций. В отличие от безобразных результатов работы автосканирования на предыдущей ревизии, обе версии программы попали, что называется, «в яблочко». Возможно, сказалась смена селектора, тем не менее, подобным результатом не могли похвастаться тюнеры, штатное ПО которых использует наработки лучших альтернативных программ. Добавление (добавляемая станция при этом заносится в конец списка) и удаление (удаляемая станция должна быть выбрана двойным щелком) радиостанций производится с помощью кнопок [+] и [-] на цифровой панели. Кроме того, возможно непосредственное редактирование файла TvrSFile.ini в секции [CHANNELLISTFM]. При этом желательно обратить внимание на соответствие числа в строчке FM= количеству станций, оставшемуся после редактирования.

Исправление фирменного недостатка высоких частот (скачать 20-секундный фрагмент, MP3, 471 КБ), видимо, оставлено, на будущее. А вот поддержки MP3 при записи явно не хватает.

В роли десерта выступает возможность приёма FM-станций на телевизионную антенну, до этого встречавшаяся только у селекторов от Philips.

Пульт ДУ

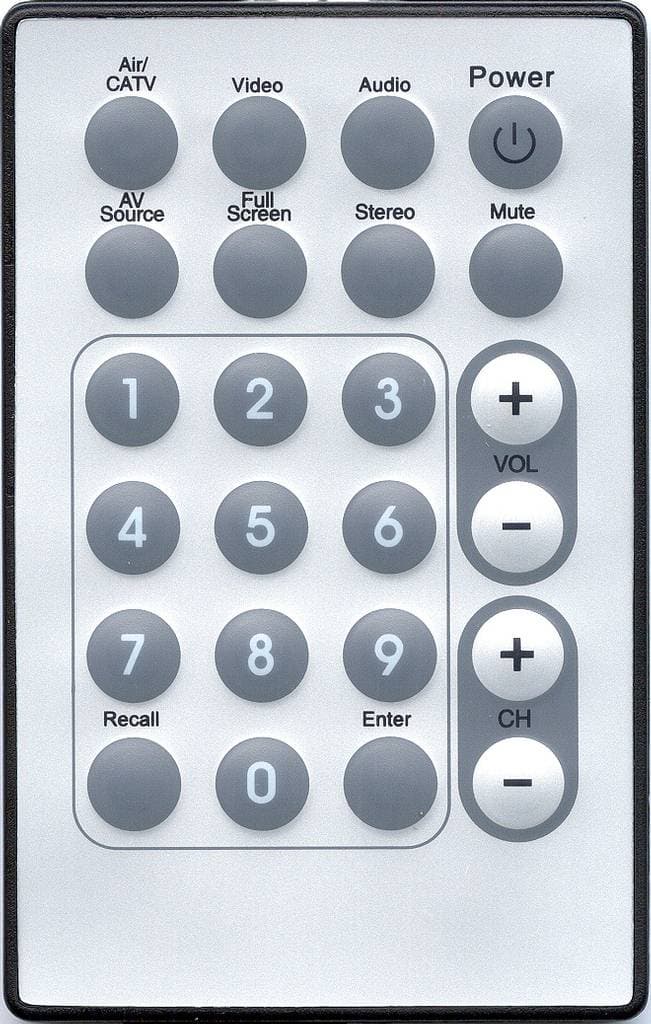

Слим-дизайн и минимально необходимое количество кнопок являются отличительными чертами традиционно используемого с тюнерами на дизайне LR138 пульта ДУ. Батарейка CR2025 3V входит в комплект поставки.

Выводы

Подведем итоги смены ревизии.

Плюсы

  • Хорошее качество изображения
  • Хорошее качество приёма
  • Поддержка декодирования стереозвука
  • Поддержка BG/DK/I
  • Передача звука по PCI-шине
  • Деинтерлейсинг
  • Хорошая чувствительность в FM-режиме, отличный алгоритм поиска радиостанций
  • TimeShift как для телевидения, так и для FM-радио
  • Предварительный просмотр Multi-Channel Preview
  • Поддержка MPEG4 (с ограниченным разрешением)
  • Индивидуальная настройка стандарта цветности для каждого канала (в адаптированной версии)
  • Доступная цена
  • Русскоязычный интерфейс (в адаптированной версии)

Минусы

  • Монофонический звук на аудиовходе
  • Помехи на некоторых каналах (возможно, проблема экземпляра или особенность тестовой конфигурации)
  • Недостаток высоких частот в режиме FM-тюнера
  • Задержка звука при переключении каналов (при использовании ПО из комплекта поставки)
  • Ограничение разрешения до 352×288 при захвате в MPEG4 (при использовании ПО из комплекта поставки)
  • Отсутствие поддержки MP3 (при использовании ПО из комплекта поставки)
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи (при использовании ПО из комплекта поставки)
  • Проблемы с цветом при захвате кадров (при использовании ПО из комплекта поставки)
  • Невозможность подключения к дополнительному входу звуковой карты

Селектор TCL MFPE05 является удачной заменой TCL2002MB-33F. Новая модель лишена недостатков предшественника, по качеству работы практически не уступая продукции конкурентов. В связи с этим, тюнеры на референc-дизайне LR138 rev. I, в том числе, обновлённый FlyTV Prime 34 FM, могут оказаться хорошим выбором для тех, кто согласен мириться с монофоническим звуком на линейном входе. Отметим, что использование альтернативного ПО в данном случае является, практически, обязательным требованием для комфортной работы. Ну а пользователям, готовым мириться с возможностями штатного ПО, определенно, имеет смысл присмотреться к адаптированной версии.



Средняя текущая цена (количество предложений) FlyTV Prime 34 FM в московской рознице: Н/Д(0)



Выражаем благодарность компании «Антарес»
и дистрибуторскому подразделению концерна «Белый Ветер»
за предоставленные на тестирование тюнеры
