Sparkle Platinum GeForce4 Ti 4600 на базе NVIDIA GeForce4 Ti 4600,
ASUS V9280S (Super Fast Series) на базе NVIDIA GeForce4 Ti 4200 with AGP8x



СОДЕРЖАНИЕ

  1. Особенности видеокарт Sparkle Platinum GeForce4 Ti 4600 и ASUS V9280S (Super Fast Series)
  2. Конфигурации стендов, список тестовых инструментов, качество в 2D
  3. Сведения о производительности видеокарт класса GeForce4 Ti
  4. Выводы

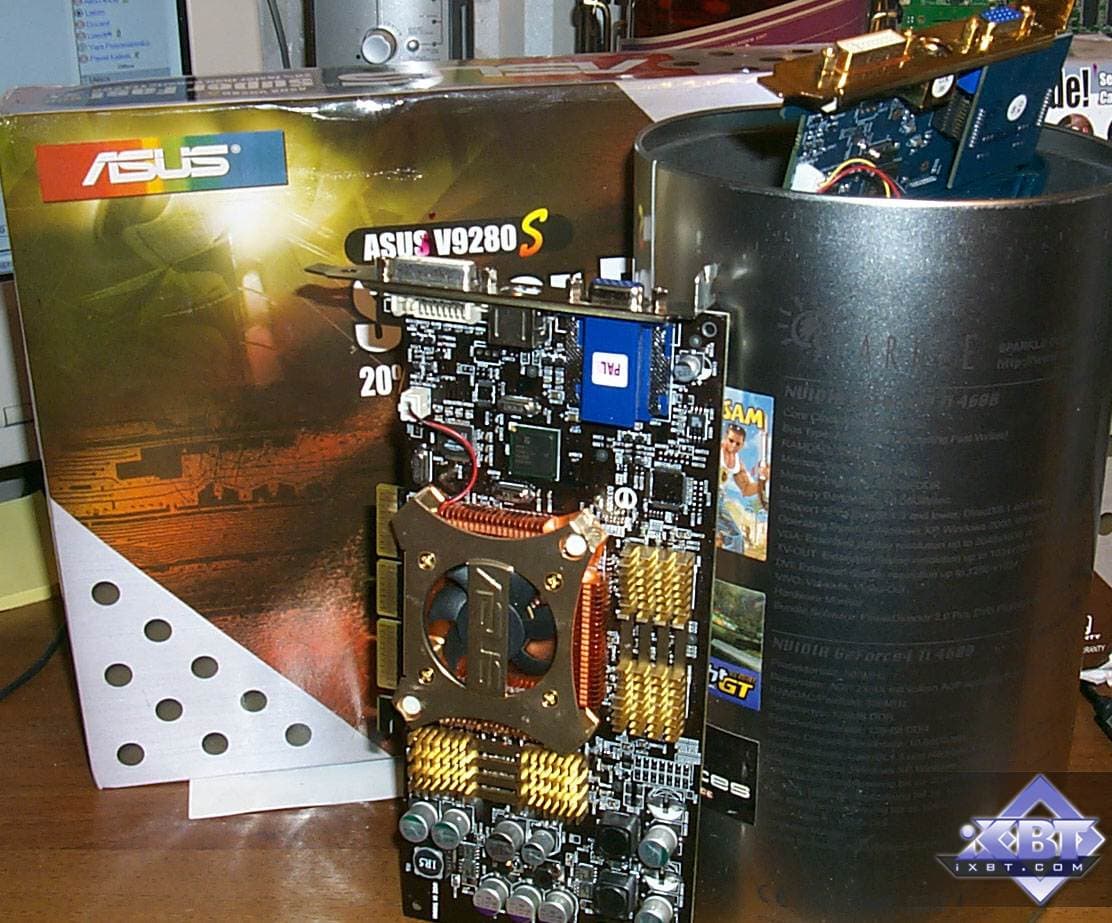

Вы когда-нибудь покупали детские вещи или игрушки? Наверняка, покупали. Особенно для девочек — там всегда много всяких оберток, красивых упаковок… И вот, купили нечто в красивой сумочке-баночке, а там…

Разумеется, девочки-компьютерщицы уже встречаются довольно часто, но все же специалистов женского пола по видеокартам пока мы не встречали (может, они и есть, но очень скромные и прячутся :-) ). Но вот если они и есть, то нижеисследуемый продукт от Sparkle именно для них! :-)

Полагаю, что не только девочки (девушки), замечательно разбирающиеся в компьютерном "железе", знакомы с компанией Sparkle. Эта тайваньская фирма, имеющая производственные мощности в Китае, давно известна российским пользователям. К сожалению, только с недавних пор ее начали признавать за некий бренд, и то до сих пор в прайс-листах компаний можно встретить что-то вроде "NVIDIA GeForce4 Ti 4600 VIVO" по баснословно низким ценам. Приходится догадываться, что это Sparkle, ибо она выпускает все подобные карты с VIVO, а "нонейма" с VIVO практически не бывает. Но почему упорно не пишут название компании? Ведь имя фирмы давно гордо красуется на коробках с ее продукцией. Кстати, именно Sparkle изготавливает карты для очень популярной в США компании eVGA.

Второй продукт, с которым мы сегодня познакомимся, является творением всем очень хорошо известной фирмы ASUSTeK. За последнее время подразделение, занимающееся видеокартами, достаточно сильно поменяло как ценовую политику, так и политику формирования ассортимента.

Стоимость карт, некогда отличавшихся непомерно высокими ценами, начинает весьма интенсивно снижаться, появляются целые семейства карт на одном чипсете, отличаюшиеся между собой возможностями, комплектами поставок и т.д. Достаточно упомянуть семейство GeForce4 Ti 4200. На этом чипе у компании ASUS уже есть 4 или 5 карт, в том числе и всеми любимые платы на базе PCB от Ti 4600 — V8420S. В отличие от сверхпопулярной ныне аналогичной карты от Albatron, у V8420S подняты частоты не только по памяти, но и по чипу, а по цене эта карта может вполне соревноваться с Albatron.

Впрочем, мы уже обо всем этом писали. Также, как и о продуктах Sparkle, с ними, а также другими обзорами карт на базе GeForce4 Ti, можно ознакомиться ниже.

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti

Вернемся к девочкам :-). Нет, не в том аспекте, о котором подумали мальчики, а в плане продуктов, которые внешне очень понравились бы девочкам-компьютерщицам.

Да, речь пойдет о новой карте от Sparkle — Platinum GeForce4 Ti 4600. Как можно догадаться из названия, это та же Ti 4600, но с некоторыми усовершенствованиями (слово Platinum обязывает). Давайте не будем гадать, а посмотрим на карту и ее поставку. В этом же материале мы изучим и новый продукт от ASUS — карту на базе GeForce4 Ti 4200 with AGP8x (NV28) — V9280S из серии SuperFast. Да, это не просто Ti 4200-8x, а вновь нечто улучшенное: карта на той же PCB от Ti4600 и т.д.

Платы



Sparkle Platinum GeForce4 Ti 4600
ASUS V9280S (Super Fast Series) 128MB

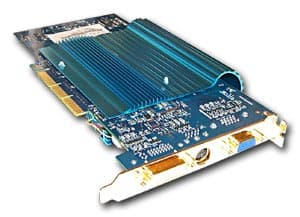

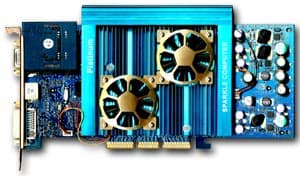

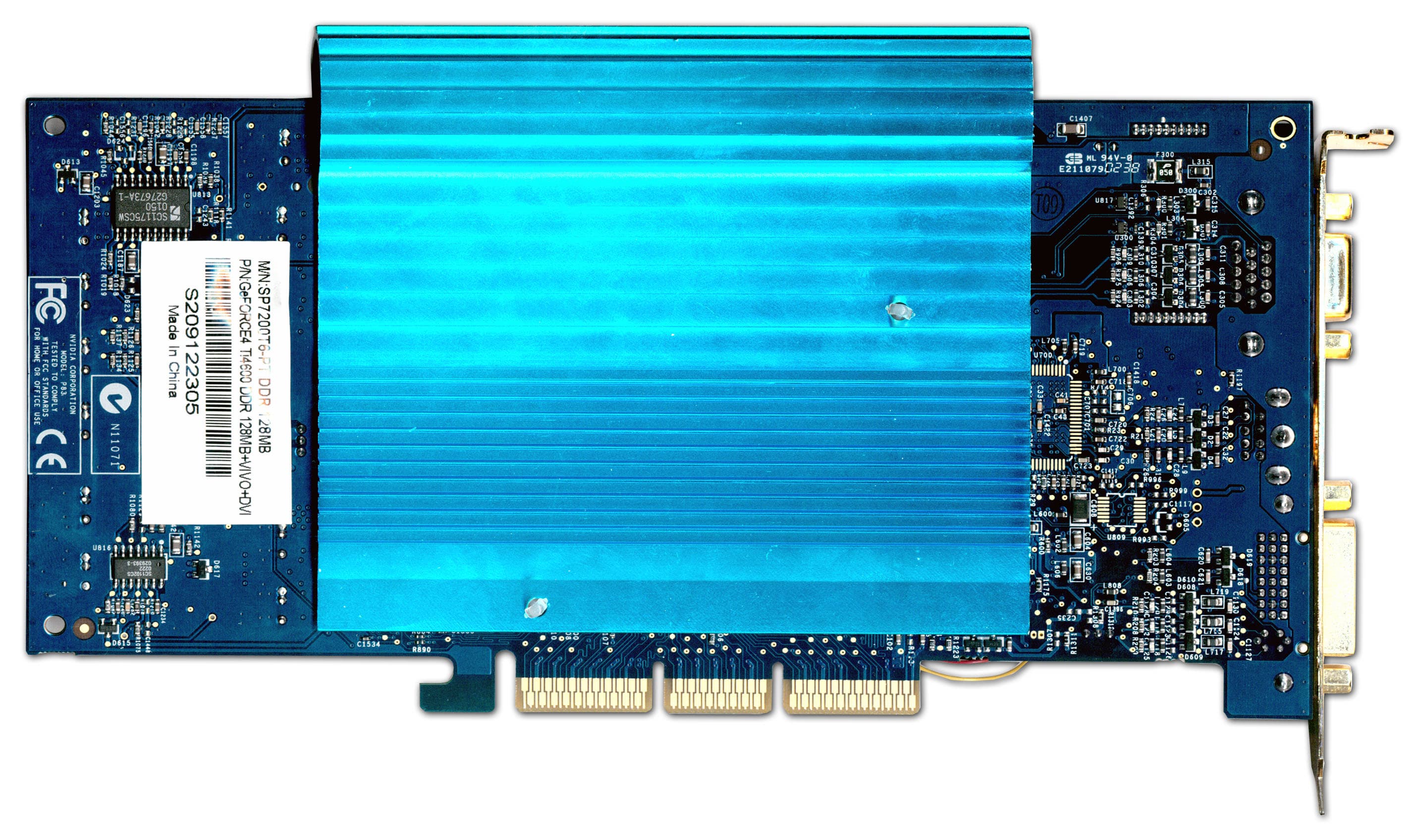

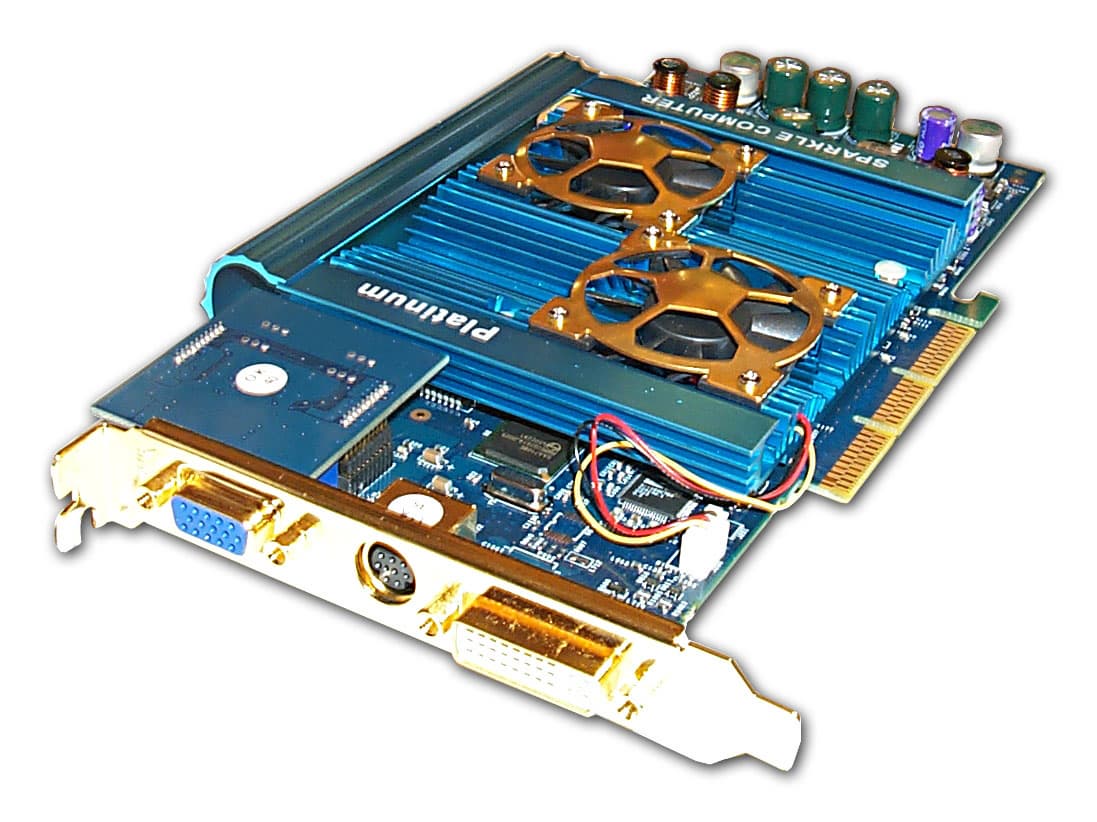

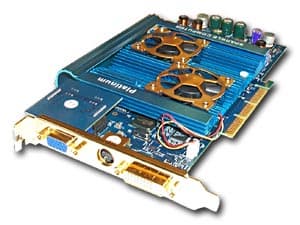

Sparkle Platinum GeForce4 Ti 4600
Карта имеет интерфейс AGP x2/x4, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

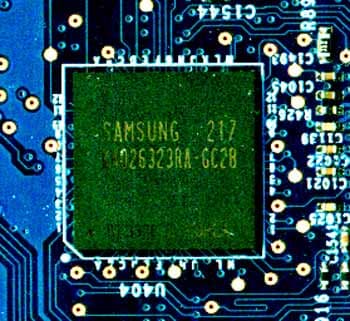

На видеокарте установлены модули памяти от Samsung маркировки K4D26323RA-GC2B с максимальной частотой работы 350 (700) МГц, что соответствует времени выборки примерно 2.8ns. Память работает не на привычных для Ti 4600 частотах 325 (650) МГц, а на 340 (680) МГц. А вот GPU функционирует на стандартной для него частоте 300 МГц. Таким образом, перед нами чуть улучшенная по частотам версия Ti 4600. Со времен Gainward Golden Sample это вторая карта на таком GPU с увеличенными частотами (правда, у карты от Gainward еще и чип работает не на 300, а на 310 МГц).

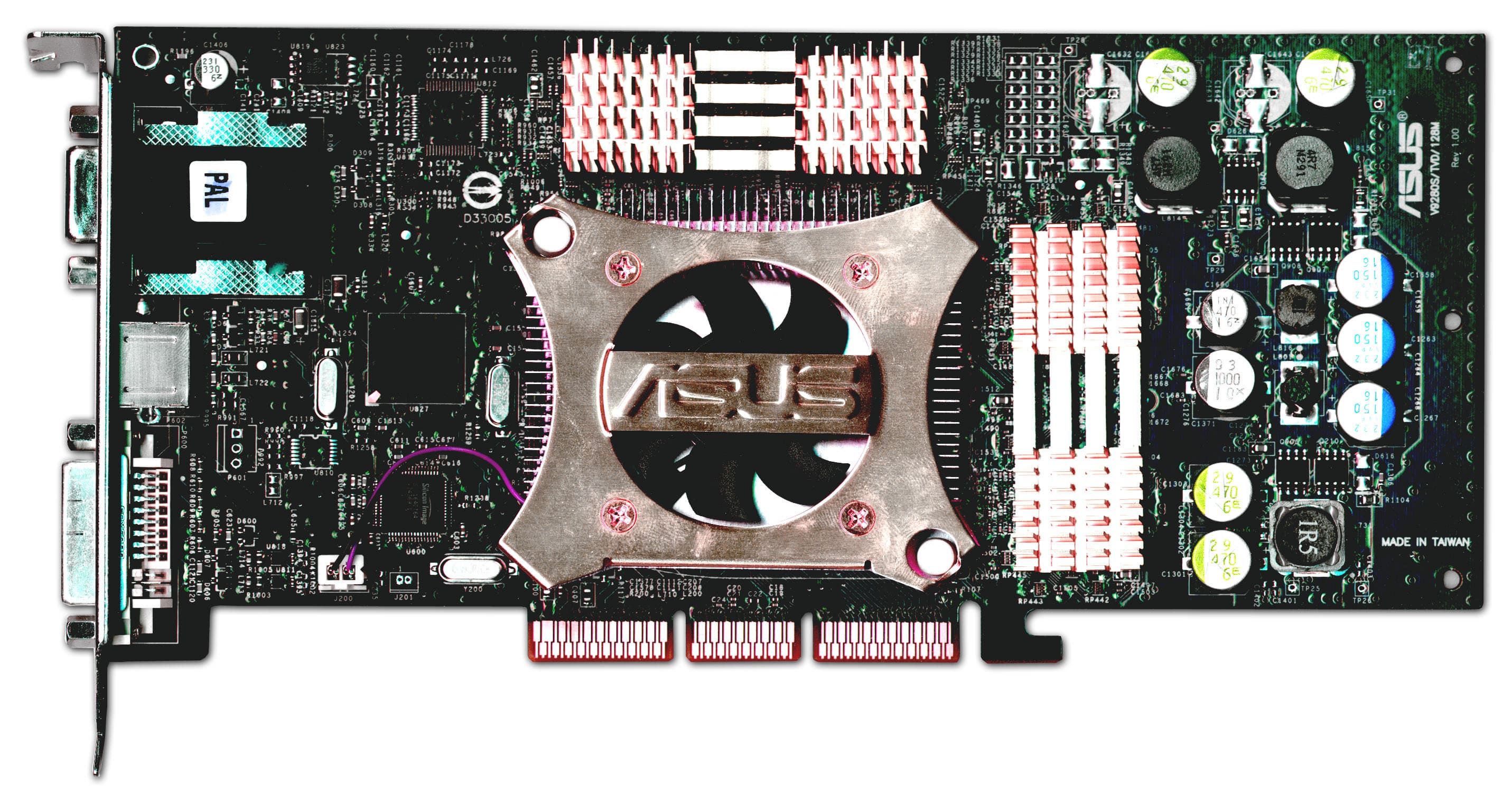

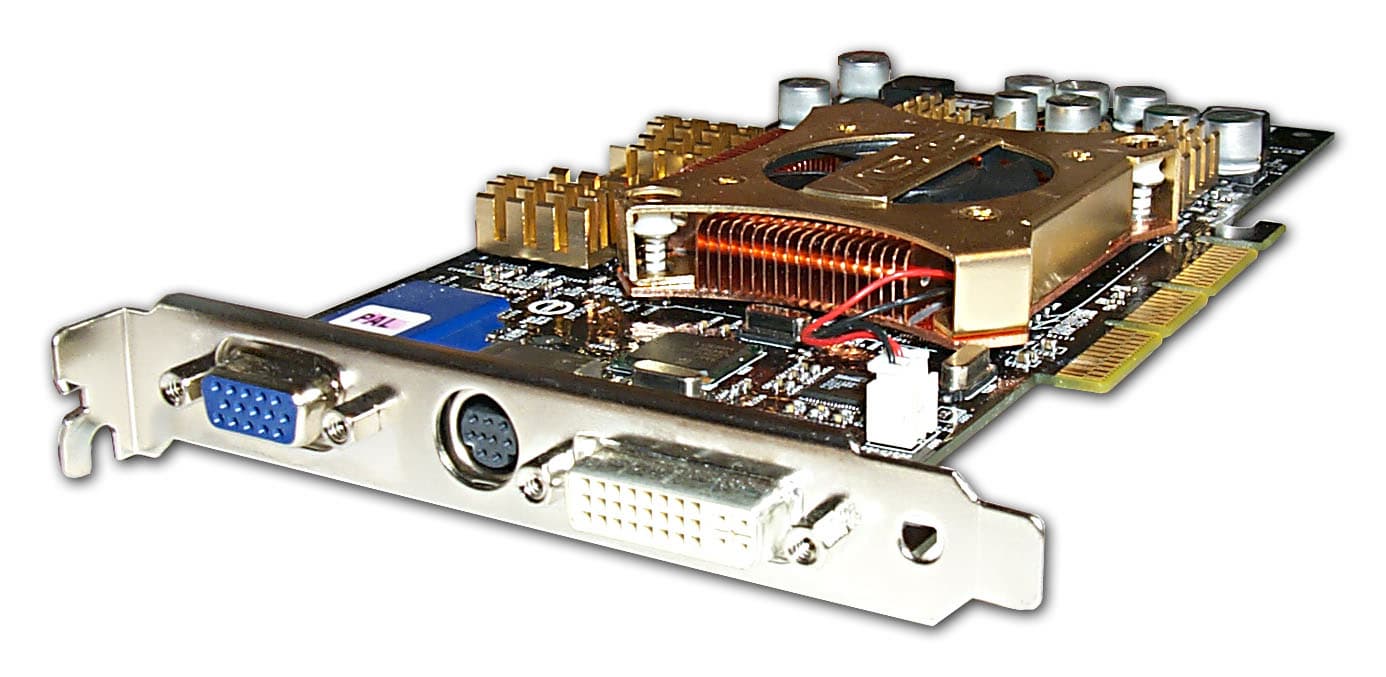

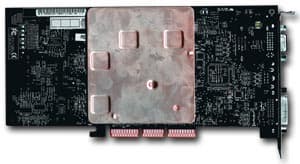

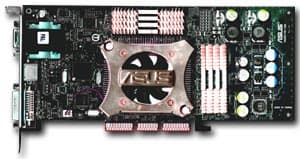

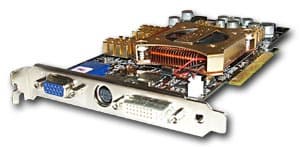

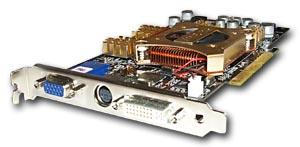

ASUS V9280S (Super Fast Series) 128MB
Карта имеет интерфейс AGP x4/x8, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

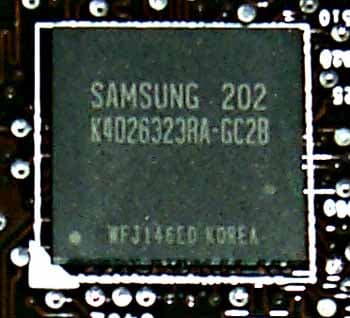

На видеокарте установлены модули памяти от Samsung маркировки K4D26323RA-GC2B с максимальной частотой работы 350 (700) МГц, что соответствует времени выборки примерно 2.8ns. Мы впервые видим, что Ti 4200 — карта комплектуется такой же памятью, что и Ti 4600. Но память работает все же на частоте 300 (600) МГц. Частота хоть и сильно повышена относительно рядовых Ti 4200 карт, но до уровня Ti 4600 — 325 (650) МГц не доведена. Впрочем, и так такая плата — это просто подарок для оверклокеров! GPU функционирует тоже на повышенной для Ti 4200 частоте 275 МГц. Перед нами просто усовершенствованная Ti 4400! Да, еще с AGP 8x. Думаю, что при ее предполагаемой цене в $200-210 эта карта будет нарасхват.

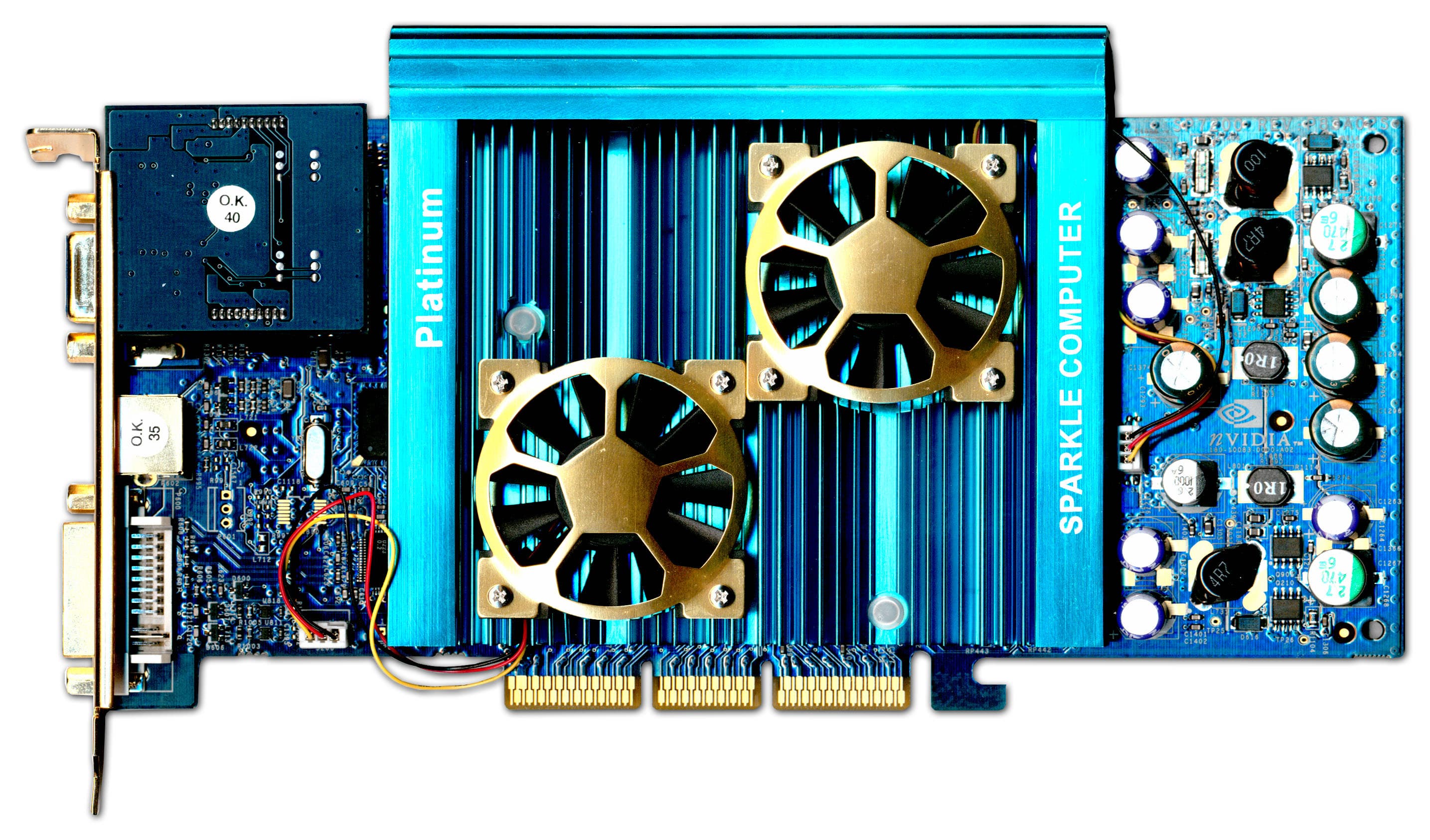

Сравнение с эталонным дизайном, вид спереди
Sparkle Platinum GeForce4 Ti 4600 Reference card NVIDIA GeForce4 Ti 4600
ASUS V9280S (Super Fast Series) 128MB Reference card NVIDIA GeForce4 Ti 4200 with AGP8x

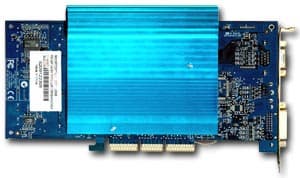

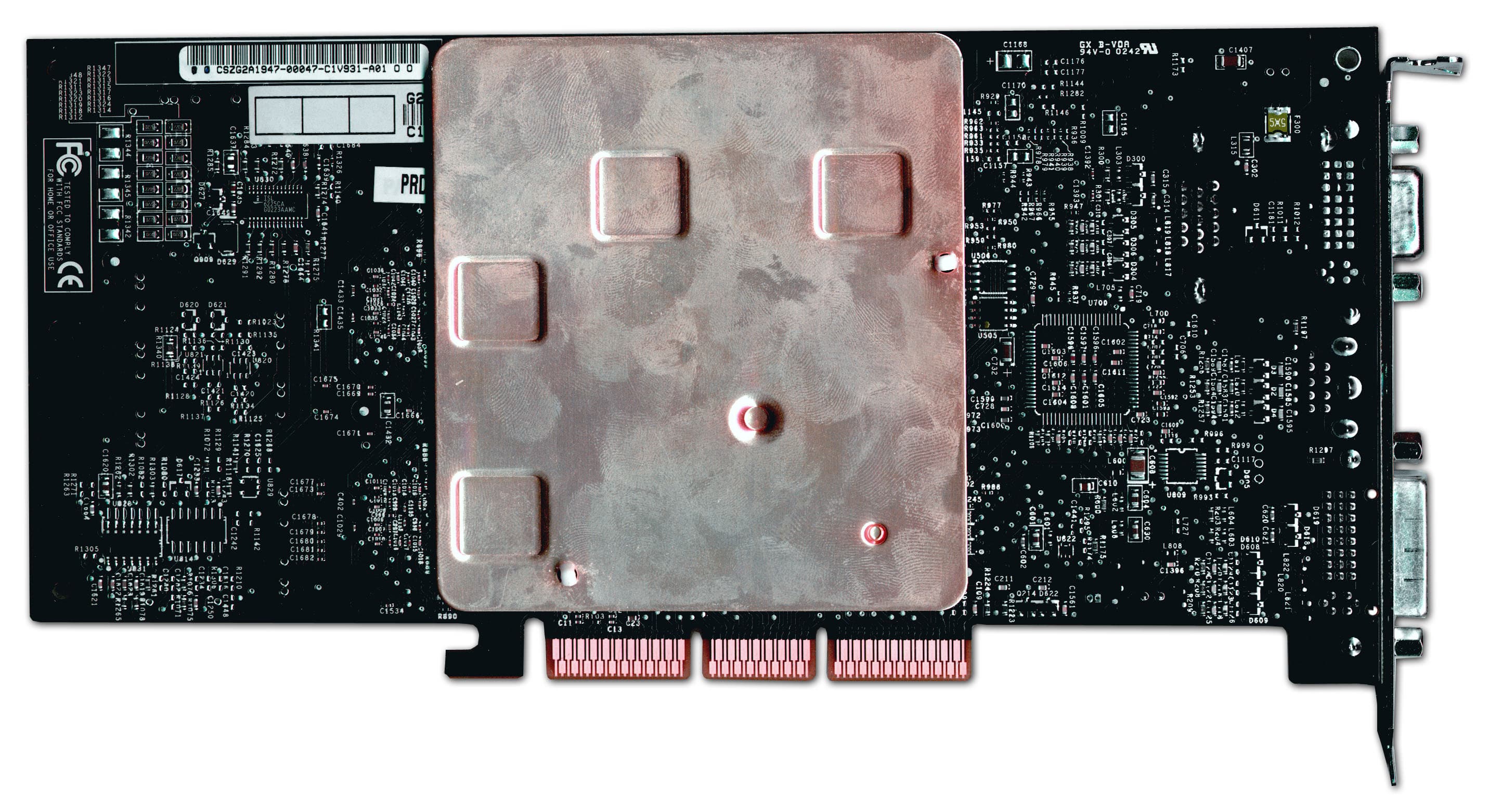

Сравнение с эталонным дизайном, вид сзади
Sparkle Platinum GeForce4 Ti 4600 Reference card NVIDIA GeForce4 Ti 4600
ASUS V9280S (Super Fast Series) 128MB Reference card NVIDIA GeForce4 Ti 4200 with AGP8x


Ну что ж, перейдем к вкусному — исследованию необычного дизайна карты от Sparkle. Прежде всего, отметим то, на что читатели уже наверно обратили внимание — дизайн системы охлаждения.

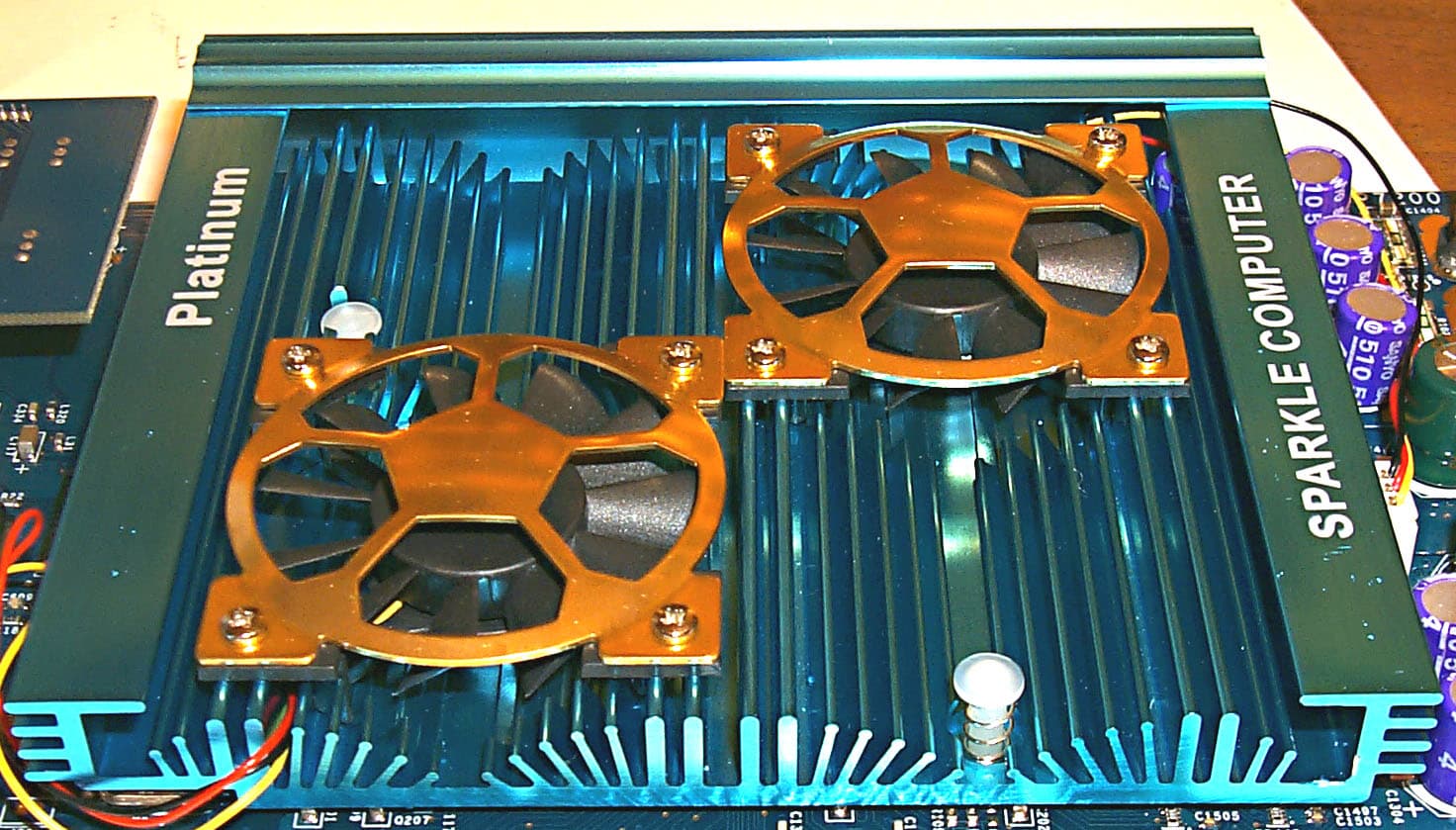

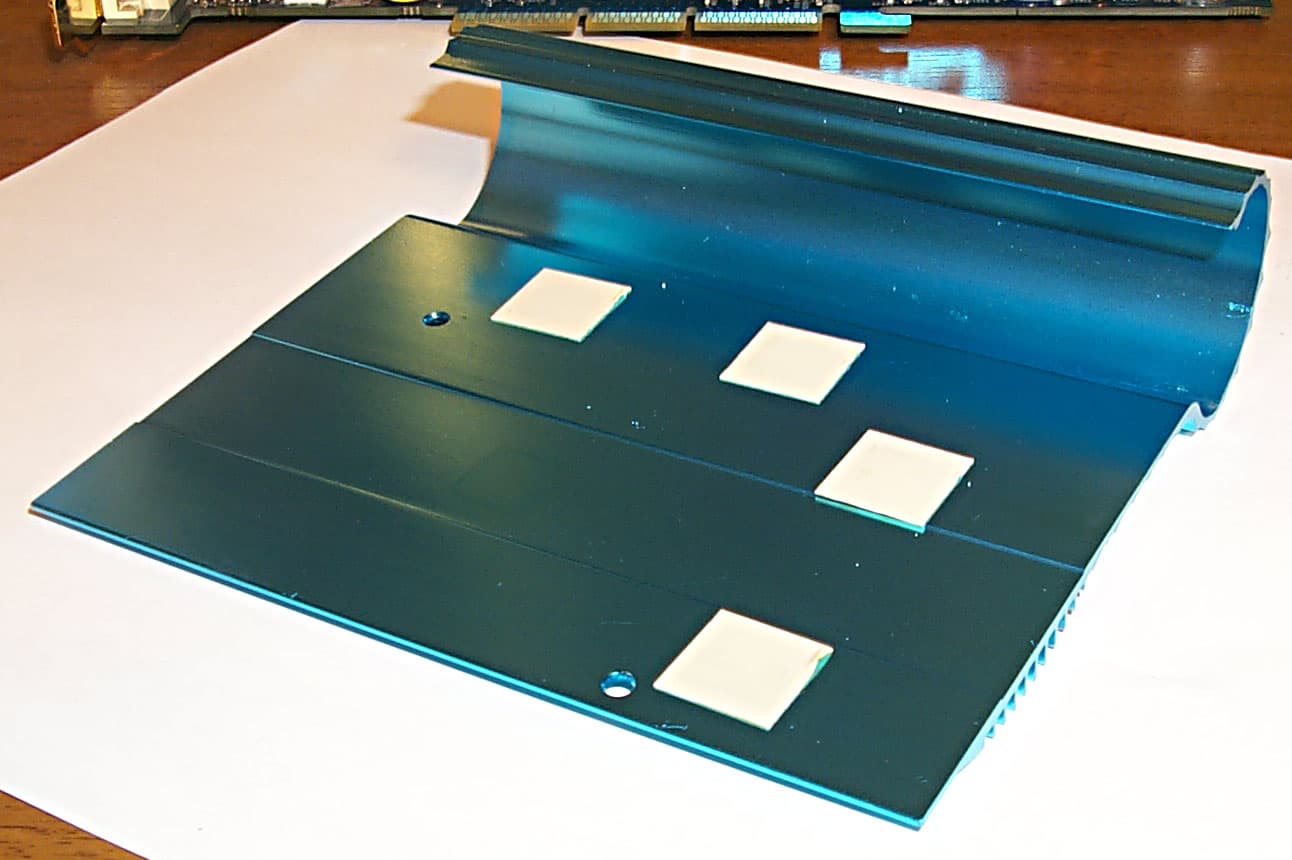

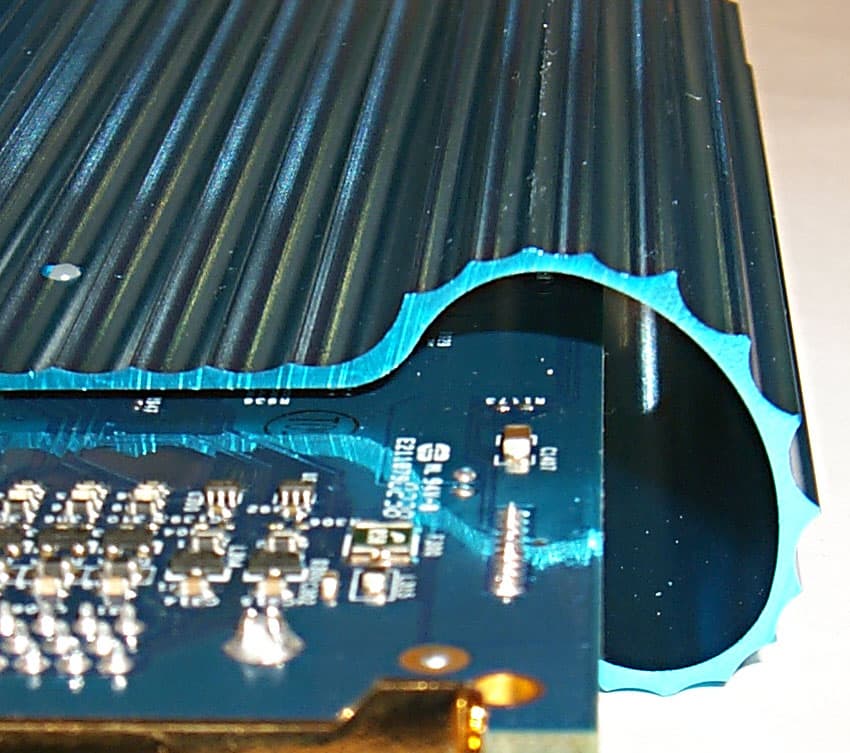

Сложная система охлаждения состоит из двух радиаторов (в обзоре подобной карты от Leadtek мы уже видели нечто похожее), которые призваны охлаждать как чип, так и память. Мы уже несколько раз критиковали такой подход, так как тяжелые радиаторы имеют свойство в процессе работы перемещаться, нарушая контакт теплоотвода с микросхемами, вследствие чего они уже не только не охлаждаются, но и попадают в "баню", что способствует перегреву и отказам в работе.

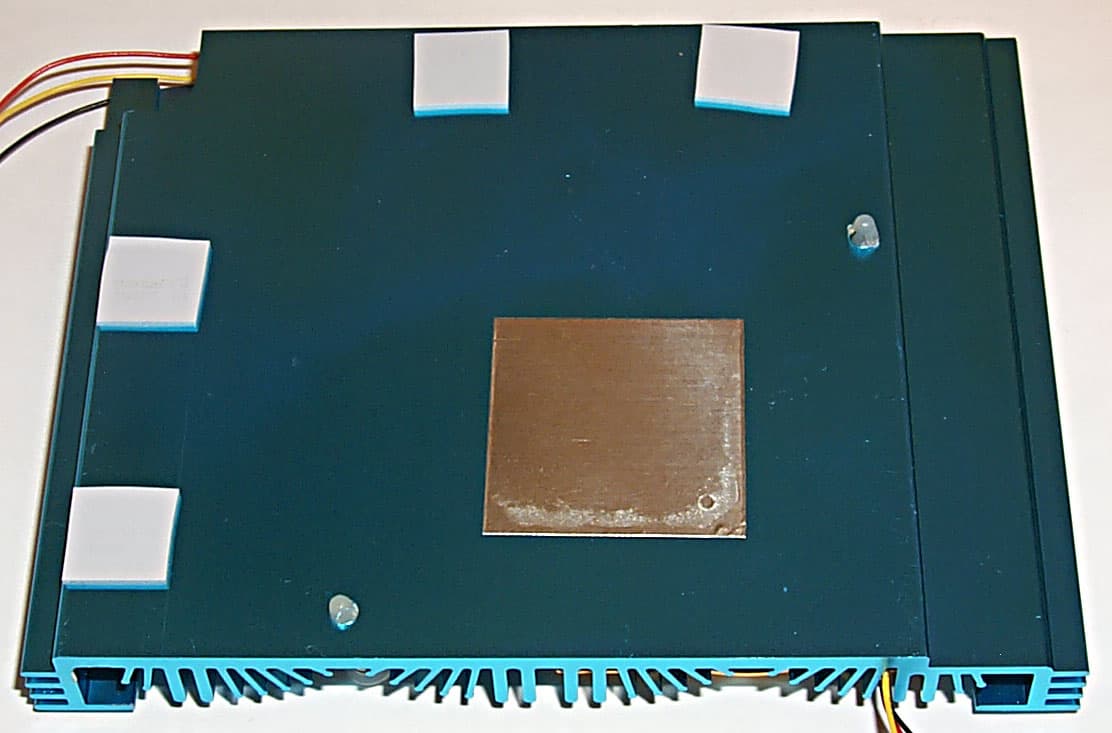

Несмотря на то, что у этих радиаторов есть термопроводящие прокладки, которые способствуют более тщательному контакту с микросхемами, все же конструкция охлаждения из раздельных радиаторов для микросхем памяти и ядра надежнее и эффективнее. Как еще один плюс можно отметить форму "заворота" большого радиатора над картой в виде цилиндра с большим отверстием. Если установить около торца карты дополнительный вентилятор, который дул бы вдоль платы, то воздух проходил бы как раз через это отверстие, охлаждая радиатор.

На кулер в сборе мы посмотрим ниже.

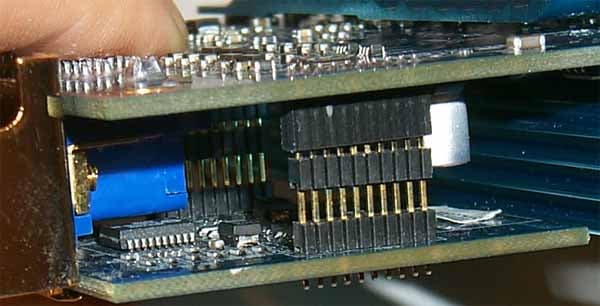

Весьма интересной особенностью данной карты является поддержка аппаратного мониторинга состояния. Обратили внимание на маленькую дочернюю плату вверху и слева? Это и есть как бы "хардварная" составляющая этого мониторинга. Нет, слава Богу, это не вынос d-Sub на дочку, а просто на нее поместили соответствующие элементы логики:

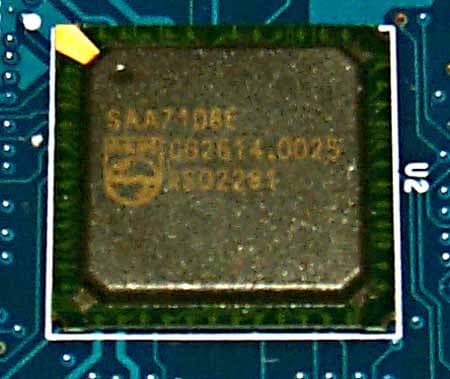

Как и все платы на Ti 4600/4400 от Sparkle, эта карта также оснащена VIVO на базе процессора от Philips (кодеком Philips 7108 оснащается и плата ASUS V9280S):

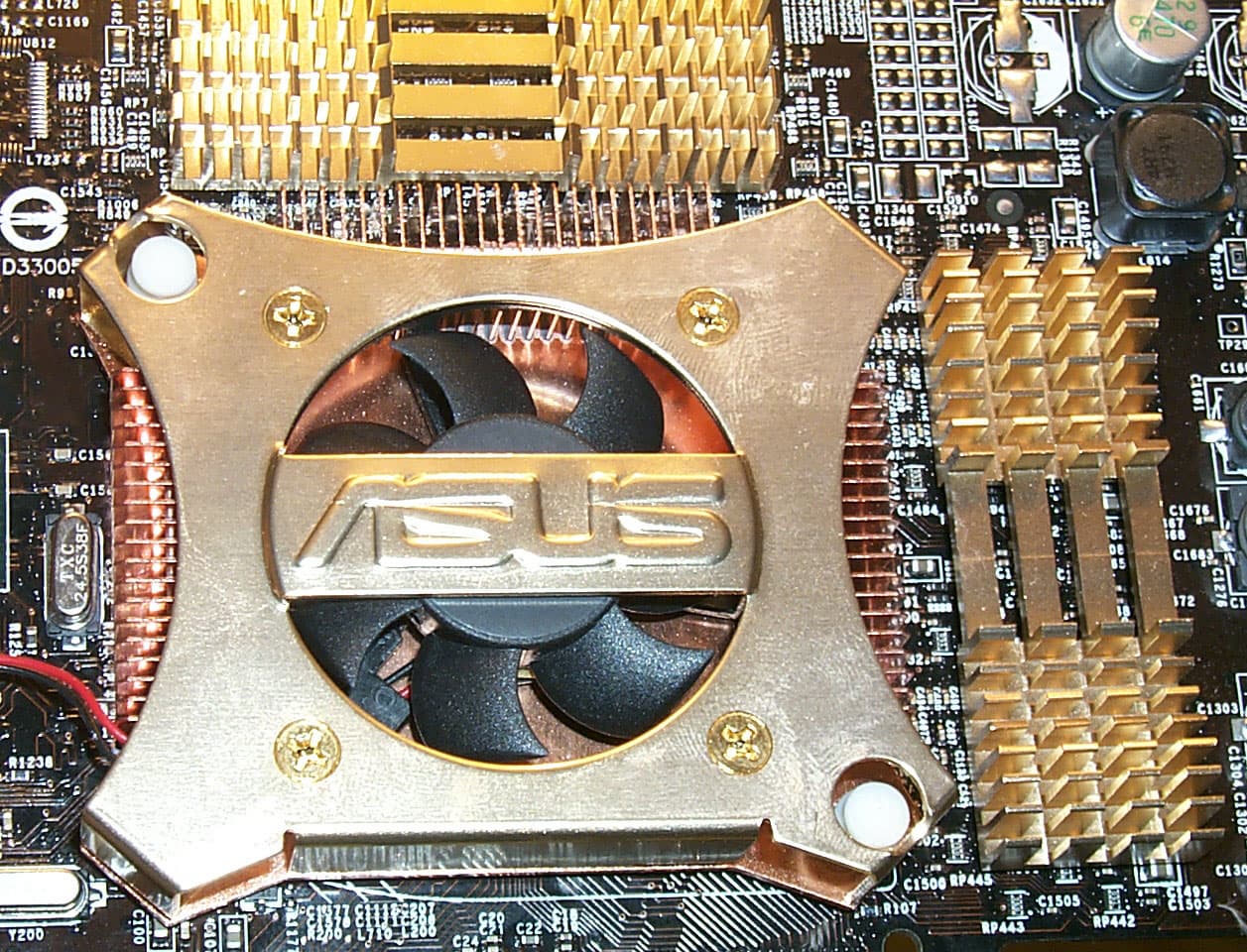

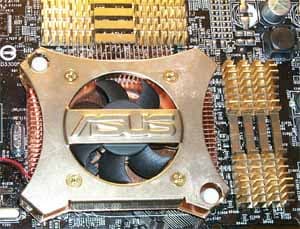

Теперь посмотрим на карту от ASUSTeK. Как мы видим, и эта карта обладает своей системой охлаждения:

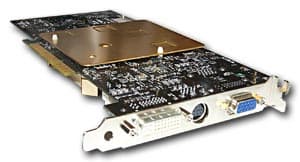

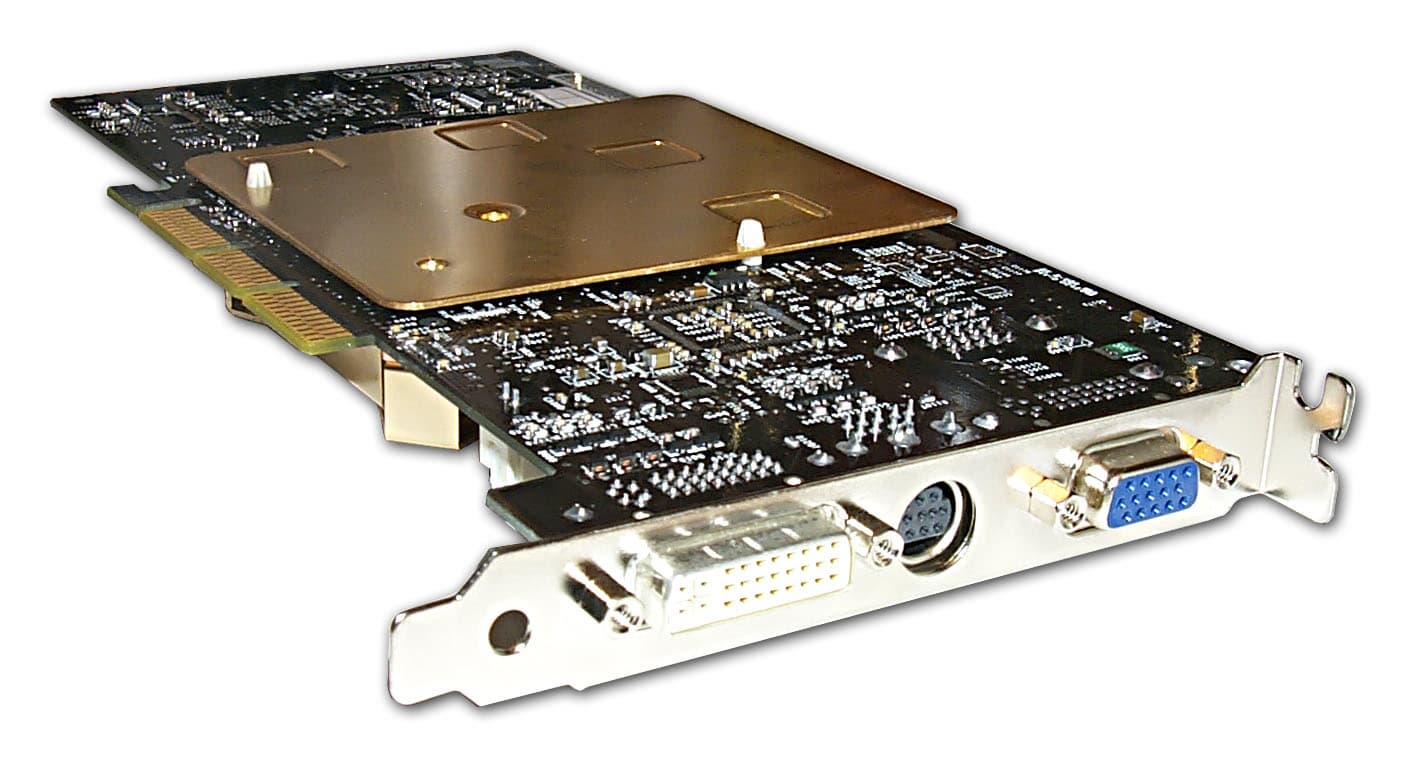

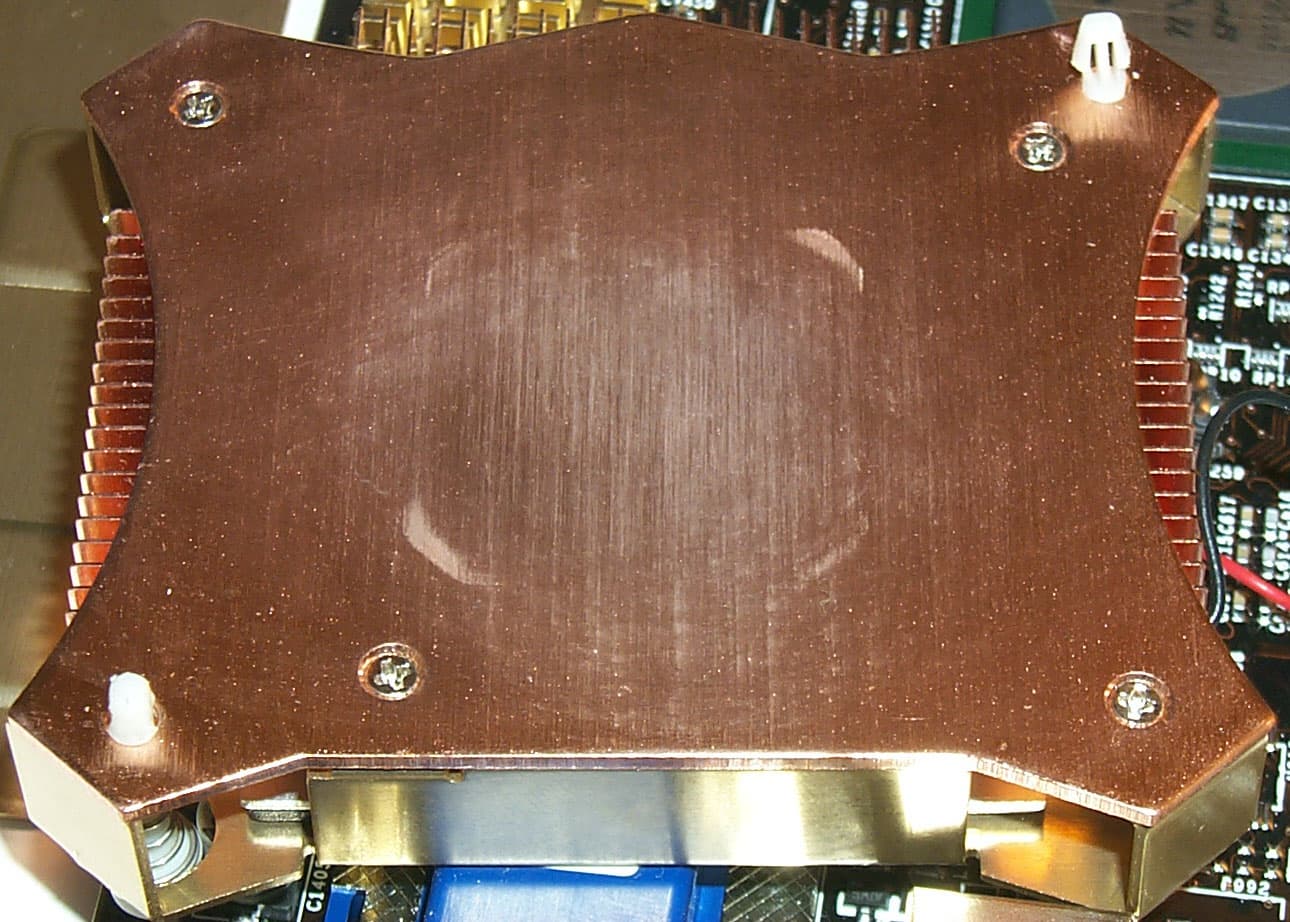

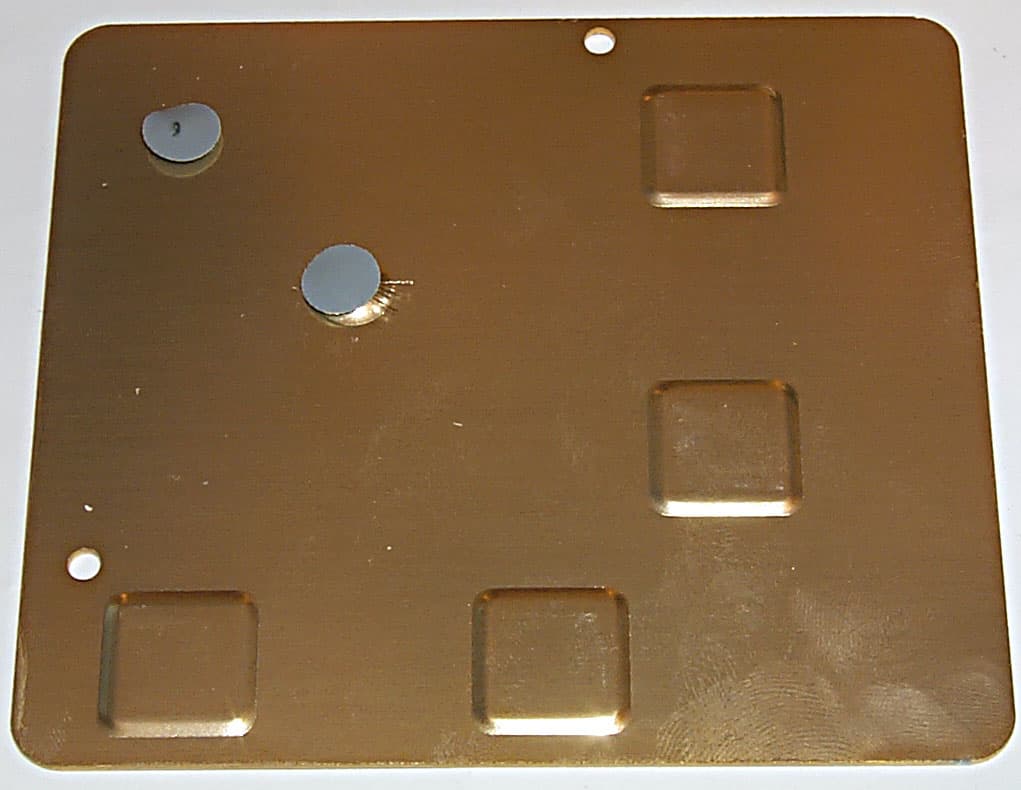

Мы видим, что большой радиатор имеет медное основание, причем тщательно отполированное. А второй радиатор представляет собой пластину, призванную охлаждать микросхемы памяти на обороте карты, однако это получается не так хорошо, как хотелось бы:

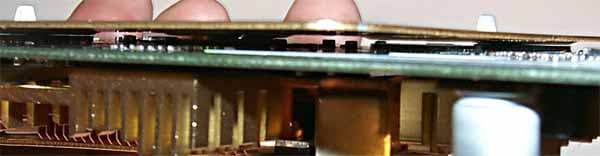

Мы видим, что пластина закреплена только в двух местах, и один из углов явно "оттопырывается", что приводит к плохому контакту с одной из микросхем памяти. К тому же, в ASUS явно поскупились на термопасту, и пластина просто "лежала" на микросхемах, только ухудшая перегрев. Поэтому советуем разработчикам пересмотреть концепцию охлаждения оборотной стороны этой карты.

По сообщениям разработчиков из ASUS, они уже это сделали, и все серийные карты будут поставляться с термопастой под вторым радиатором и с закрепленным углом.

На лицевой стороне микросхемы памяти охлаждаются отдельными радиаторами (каждый на пару микросхем).

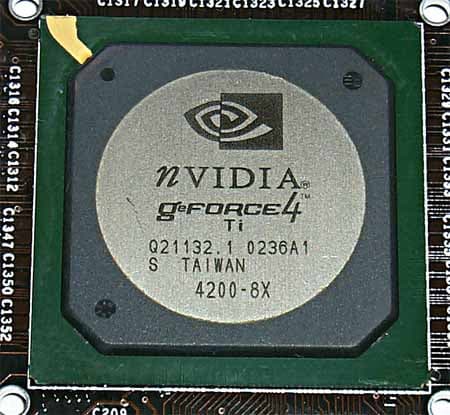

Под кулером можно найти и самого виновника мощи этой платы:

Охлаждающие устройства в целом мы представим ниже:

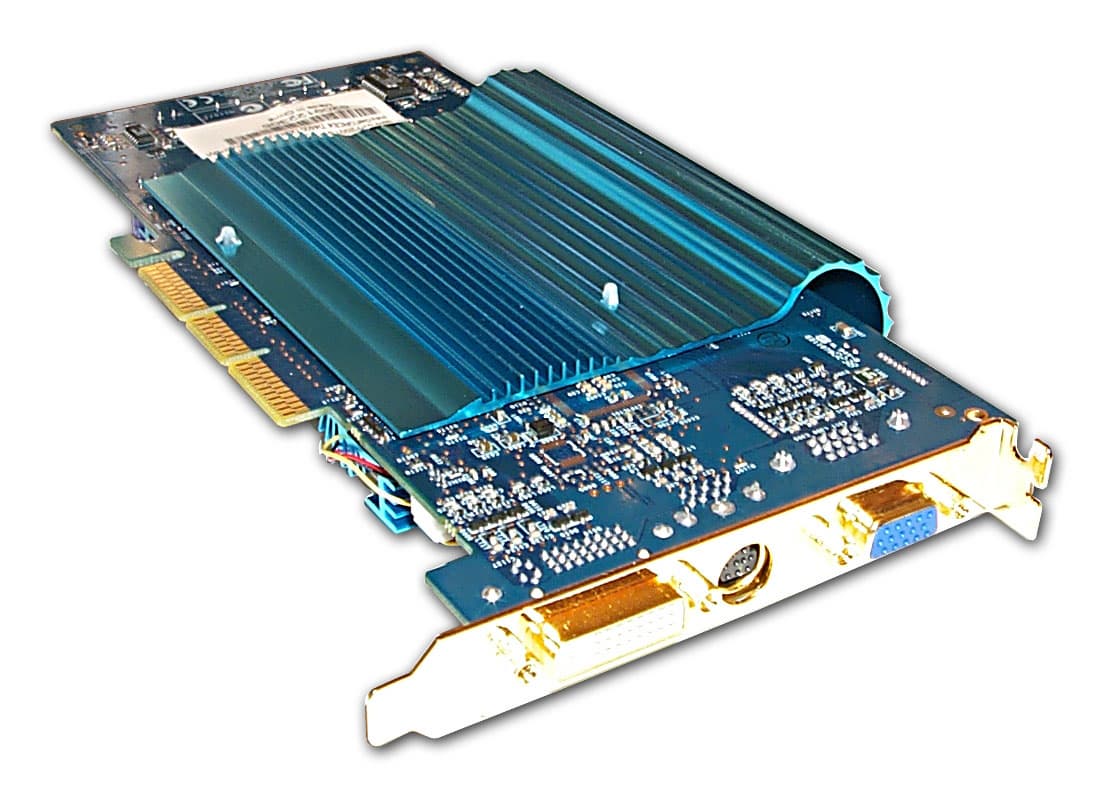

Sparkle Platinum GeForce4 Ti 4600

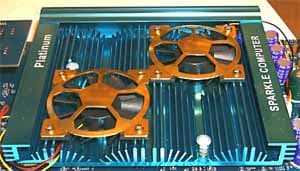

В данной таблице мы познакомимся с кулерами в целом. Как видно, внешне такое бронированное сооружение от Sparkle даже очень симпатично. Интересно отметить, что вес "брони" существенно меньше, чем у рассмотренного ранее кулера от Leadtek.
ASUS V9280S (Super Fast Series) 128MB

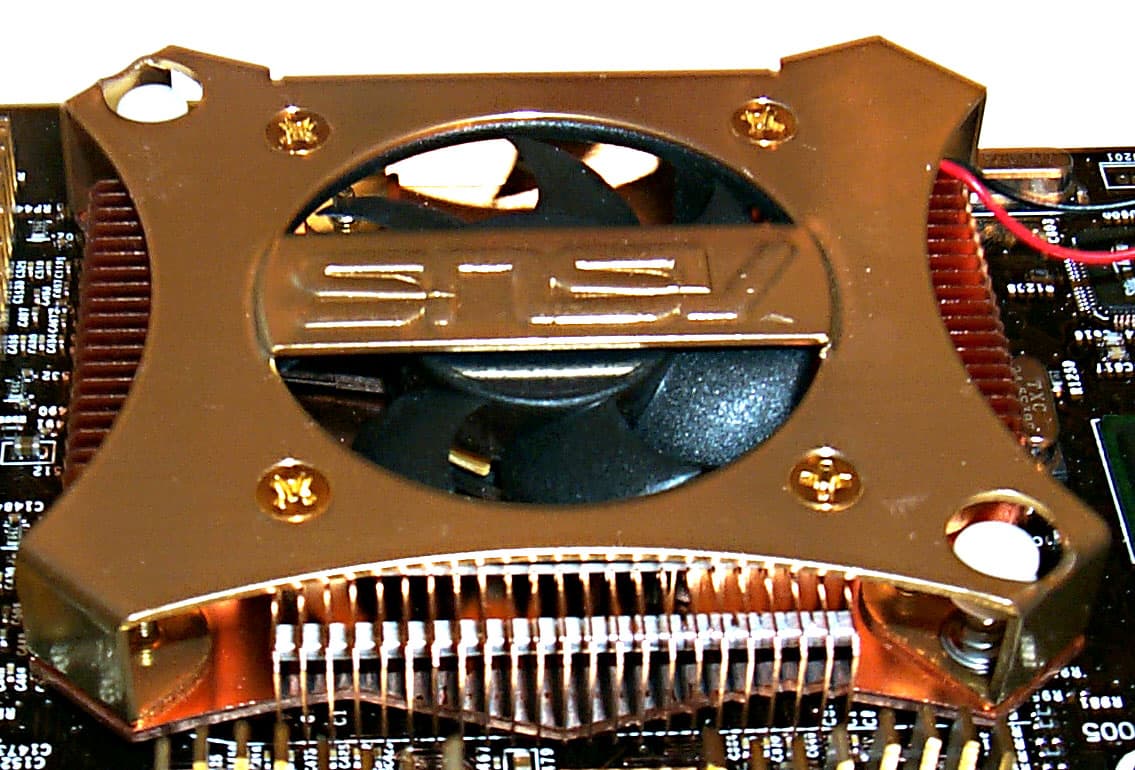

Ну прямо кулер-красавец, медный сердечник, под золочение — обрамление… Еще раз подчеркну, что такая система охлаждения (раздельная для чипа и памяти) более эффективна, чем единый радиатор. Казус с пластиной на обороте карты, конечно, портит впечатление в целом.


Отметим еще раз, что обе карты обладают VIVO, имеют гнезда d-Sub и DVI.

Рассмотрим комплекты поставок:

Sparkle Platinum GeForce4 Ti 4600

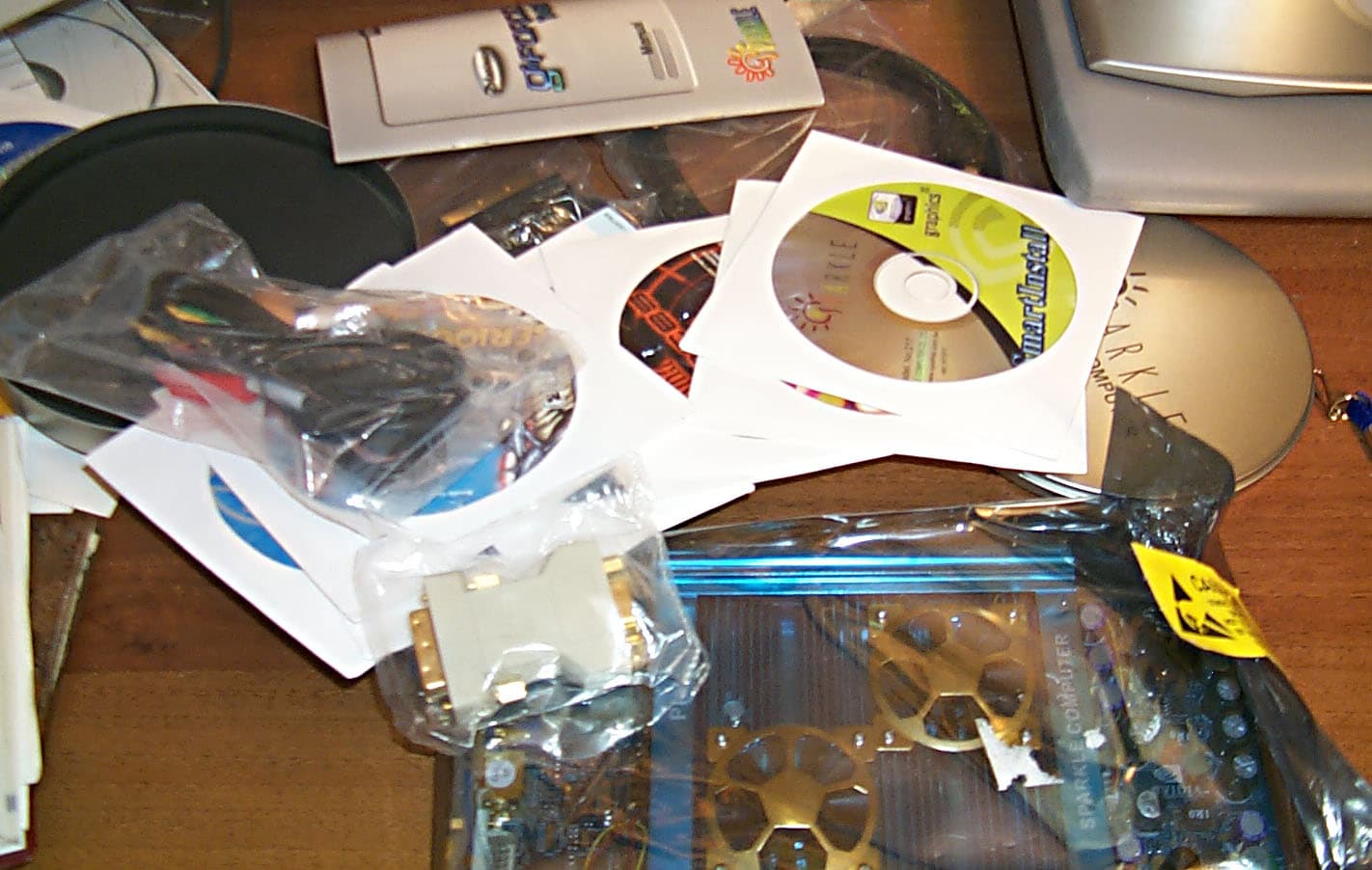

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами (в т.ч. и для аппаратного мониторинга), CyberLink PowerDirector (Video IN), несколько игр (правда, к сожалению, устаревших), переходник-разветвитель VIVO, переходник DVI-to-d-Sub, фирменный сувенир в виде баночки для CD-дисков.
ASUS V9280S (Super Fast Series) 128MB

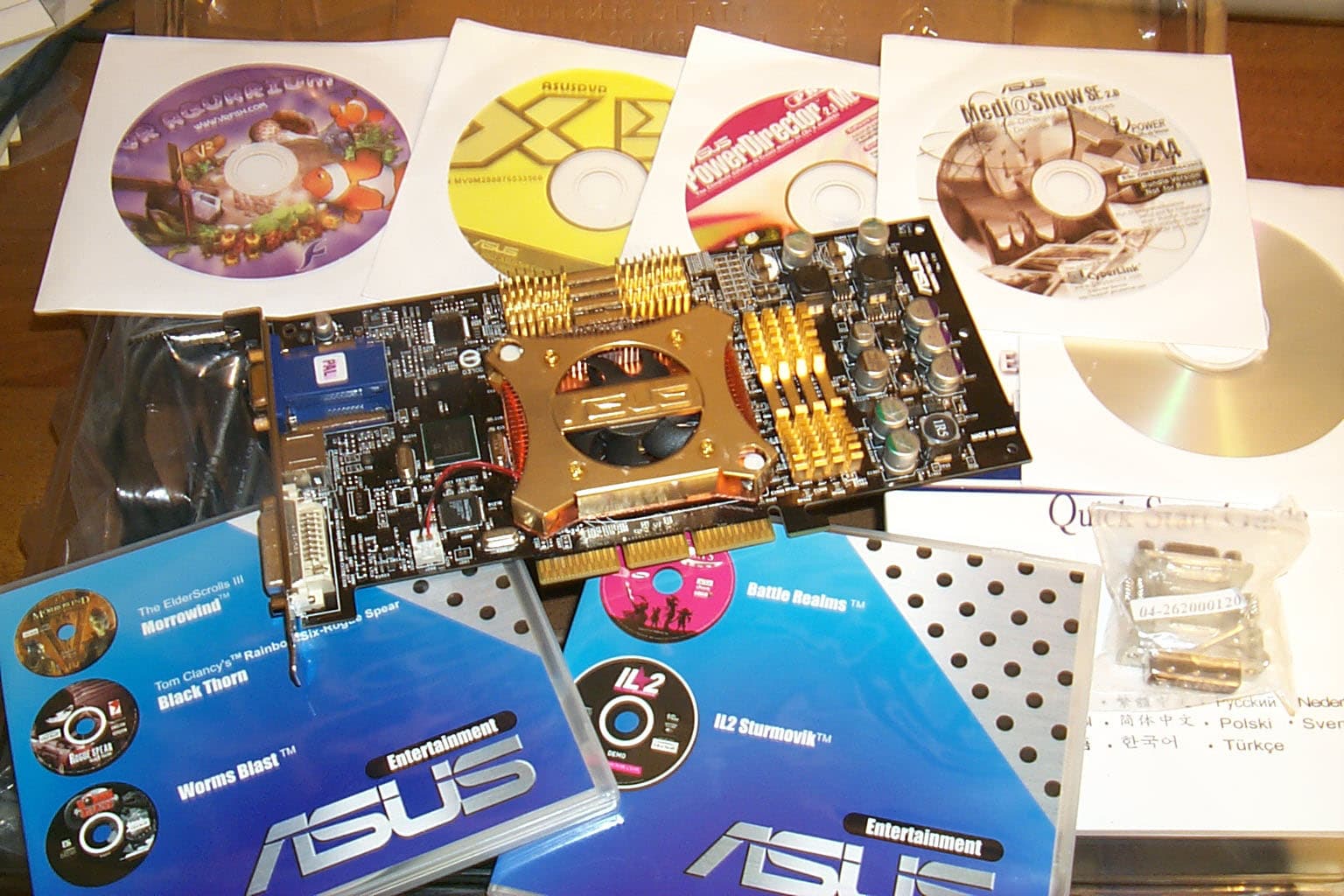

В комплект поставки входят: Руководство пользователя, диск с драйверами и утилитами, ASUS DVD, набор из 3-х полных игр и 6-ти демо-версий, VR Aquarium, CyberLink PowerDirector, переходник-разветвитель VIVO в виде большого блока, переходник DVI-to-d-Sub.

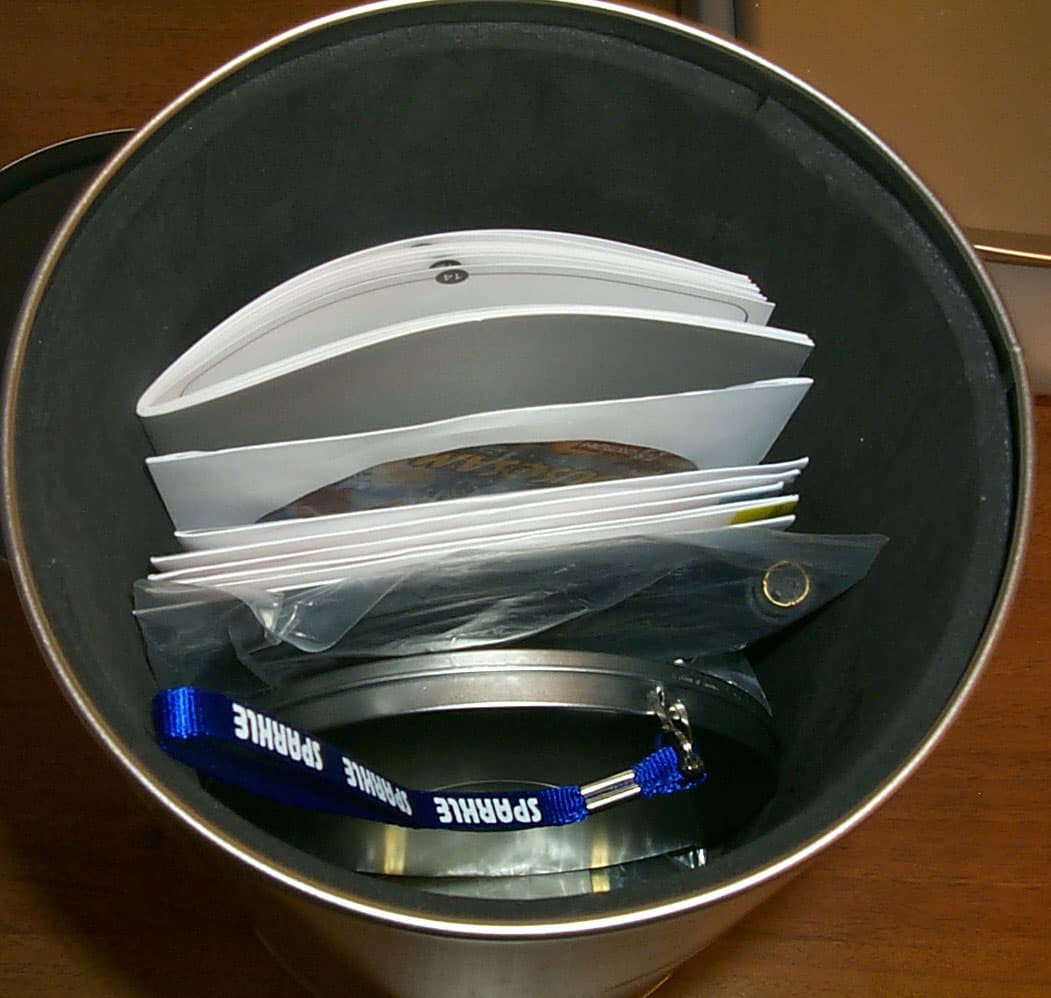

В баночке-бонусе, поставляемой с картой от Sparkle, можно найти своего рода "ленту" с карманами для CD-дисков.

Обе видеокарты поставляются в retail-упаковках.

Sparkle Platinum GeForce4 Ti 4600

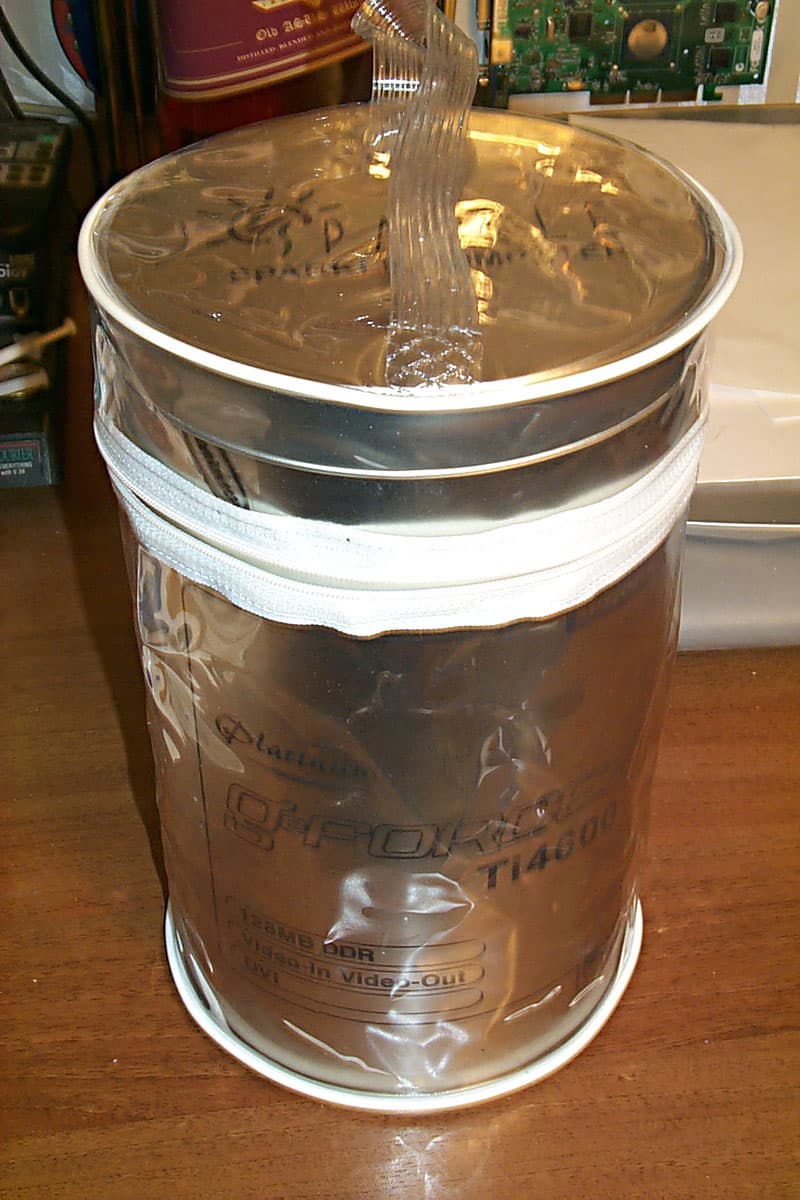

Вот мы и подошли к самому интересному, тому, с чего начали свой материал. К упаковке, на которую девочки-компьютерщицы сразу бросятся без оглядки :-). Класть свои карты в жестяные банки начала еще S/U/M/A/ более года назад. Однако потом почему-то вернулась к своему прозрачному пластику. А вот дизайнеры из Sparkle решили использовать такой нестандартный прием завлечения покупателей. И сделать его даже более оригинальным. В самом деле, ни за что не догадаться по внешнему виду этой банки, что именно в ней находится, если не подойти ближе и не почитать название. Интересно, что столь богатую комплектацию обратно надо упаковывать строго в определенном порядке, ведь сама карта войти в банку может только строго по центру :-).
ASUS V9280S (Super Fast Series) 128MB
Интересно, что начиная с серии SuperFast, дизайнеры от ASUSTeK решили изменить внешний облик упаковки, сделав ее большего размера (как у серии Deluxe), а внутри упаковав все содержимое в единый пластиковый бокс.


На этом рассмотрение особенностей карт мы заканчиваем.

Разгон



Sparkle Platinum GeForce4 Ti 4600 300/680 -> 325/720 MHz, очень неплохой разгон по памяти и средний по ядру.
ASUS V9280S (Super Fast Series) 128MB 275/600 -> 326/710 MHz, это просто великолепно для Ti 4200, достичь вершин разгона многих карт на базе Ti 4600!


Подчеркну два важных момента:

  • при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Pentium 4 2530 MHz:
    • процессор Intel Pentium 4 2530 МГц;
    • системная плата ASUS P4T533 (i850E);
    • оперативная память 512 MB 32bit RDRAM PC4200;
    • жесткий диск Seagate Barracuda IV 40GB;
    • операционная система Windows XP.
  • Компьютер на базе Athlon XP 2200+ :
    • процессор AMD Athlon XP 2200+ (1800 MHz);
    • системная плата Gigabyte 7VAXP (VIA KT400);
    • оперативная память 512 MB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda IV 40GB.

На стендах использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

При тестировании применялись драйверы от NVIDIA версии 40.72. VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

Результаты тестов

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

  1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
  2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
  3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

Sparkle Platinum GeForce4 Ti 4600 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz
ASUS V9280S (Super Fast Series) 128MB 1600x1200x100Hz, 1280x1024x120Hz, 1024x768x160Hz


Результаты тестов: cведения из 3DGiтогов

Полагаю, что нет нужды в публикации результатов тестирования рассматриваемых карт, ибо подобные карты уже многократно нами рассматривались. Результаты всех тестов есть в 3DGiТогах, из которых мы и представим сводные диаграммы. Замечу, что у нас есть данные по производительности карт на базе Ti 4600 на частотах 300/650 и 310/680 МГц, поэтому сделать выводы о скорости работы карты от Sparkle на частотах 300/680 МГц не составляет труда. То же самое относится и к карте от ASUSTeK.

В качестве инструментария мы использовали:

  • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

  • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

  • Comanche4 Benchmark Demo (NovaLogic) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

  • Unreal Tournament 2003 Demo v.1027 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию, ANTALUS

  • 3DMark2001 SE Pro (MadOnion/Remedy), Game2 "Dragothic" — DirectX 8.0, Hardware TCL, мультитекстурирование, LOW Details, DXTC OFF, двойная буферизация, 24-битный Z-буфер

  • 3DMark2001 Pro (MadOnion/Remedy) — DirectX 8.0, Hardware TCL, Game1, Game2, Game3, Game4, уровни детализации Low, High

  • RightMark3D v.0.4 — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

Сводные диаграммы производительности видеокарт на последних версиях драйверов за октябрь 2002 года

Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.

Обе рассматриваемые сегодня карты продемонстрировали стабильную и надежную работу в 3D, никаких зависаний замечено не было.

Выводы

  1. Ну что ж, можем только рукоплескать компании Sparkle за такую маркетинговую находку, которая выразилась в выпуске Sparkle Platinum GeForce4 Ti 4600. Эта карта имеет не только повышенные частоты работы памяти, но и обладает аппаратным мониторингом состояния (отслеживает температуру работы карты и частоты вращения обоих кулеров), а также имеет VIVO. Надеемся, что все это не очень сильно отразится на ценах таких карт, ибо до сего момента стоимость Ti 4600 от этой компании была самой низкой на российском рынке ($240-250).
  2. Фирма ASUSTeK решила иначе. Зачем улучшать и так дорогие Ti 4600, когда из Ti 4200 еще можно сделать конфетку. Благо повод есть: выход обновленного Ti 4200 с AGP8x. И вот перед нами нечто среднее между Ti 4200, 4400 и 4600: чип от первого, скорость как у второго (даже выше), PCB от третьего. Безусловно, это прекрасная находка для тех, кто еще планирует купить карты на базе Ti 4400. Ведь частота работы V9280S по памяти даже чуть выше, чем у Ti 4400. А для оверклокеров это просто подарок. Надеемся, что новая политика ASUS в области ценообразования не даст "задрать" цены, делая новые продукты почти бессмысленными. Вроде обещано, что такие карты будут в розницу по $200-210, что ниже цен на обычные Ti 4400. А ведь тут еще есть и VIVO…

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Плюсы:

  • Прекрасная производительность в 3D, соответствующая классу Ti 4600 и Ti 4400;
  • Отличное качество исполнения обеих карт;
  • Повышенные частоты у плат, особенно у ASUS V9280S (даже выше частот Ti 4400);
  • Наличие у всех карт VIVO;
  • В комплекты поставок входят все нужные переходники и ПО;
  • Оригинальная поставка у Sparkle(с бонусом) и хороший подбор ПО в комплекте поставки у ASUSTeK;

Минусы:

  • Не отмечено.


Благодарим представительство ASUSTeK Computer в России за предоставленную видеокарту
