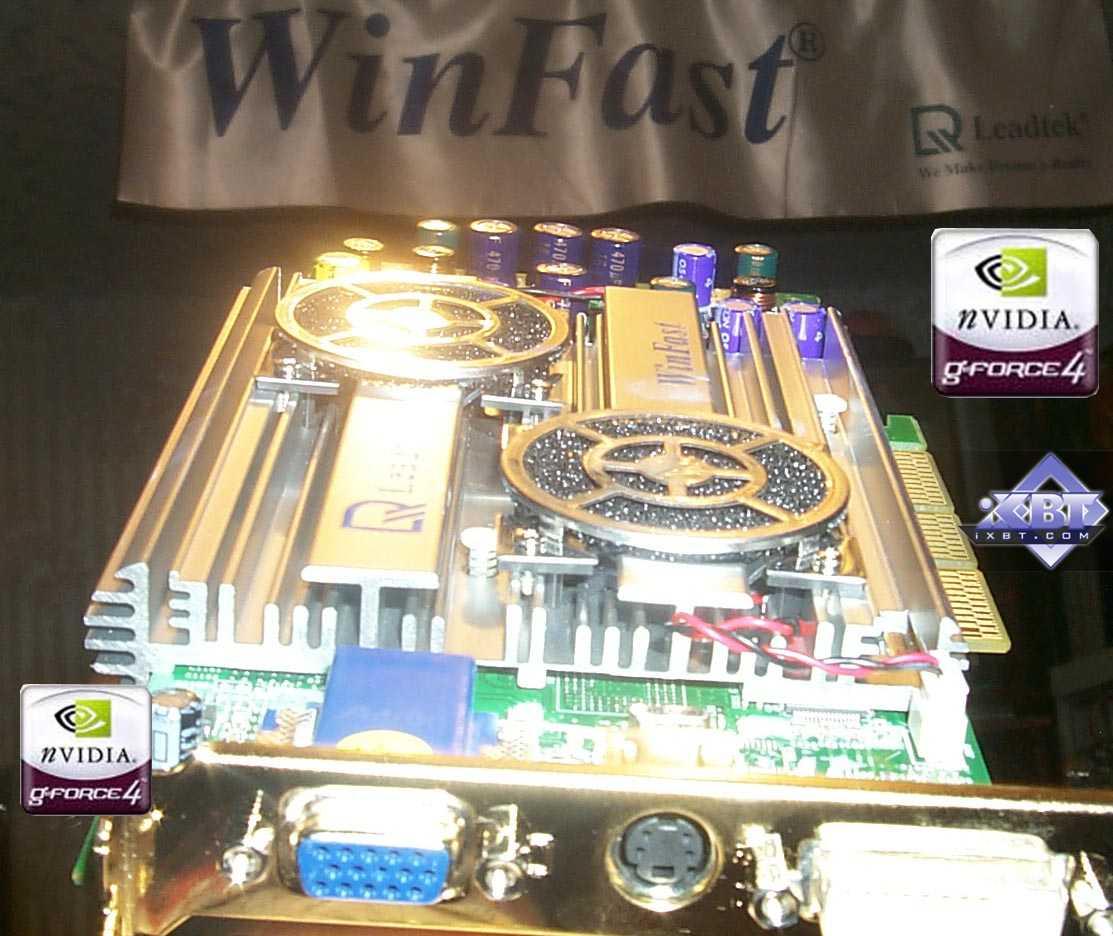

Leadtek WinFast A250Ultra TD на базе NVIDIA GeForce4 Ti 4600

" Китайцы знали о существовании острова Тайвань уже в 3 в. н.э., но первые их поселения появились только в первой четверти 17 в., когда в ближайшей провинции Китая возник голод, и правители стали поощрять переселение голодающих на остров. До этого Тайвань был базой для китайских и японских пиратов. В 1590 г. португальцы, первые из европейцев, посетили остров и назвали его Ильха Формоза (Красивый остров), тогда же они предприняли попытку обосноваться здесь, но неудачно. В 1624 г. голландцы захватили южную, а в 1626 г. испанцы — северную часть острова. В 1646 г. голландцы овладели уже всем островом, но в 1661 г. были изгнаны укрывшимися здесь сторонниками китайской династии Мин. В 1683 г. Тайвань стал частью империи Цин. К тому времени население острова достигло уже 200 тыс. чел. На остров переселялись китайцы, в основном, из юго-восточной части страны. В 1842 г. число жителей составляло уже 2,5 млн. чел. В 1858 г. было достигнуто согласие о допуске испанских и голландских судов в порты страны. В 1874 г. Япония предприняла карательную экспедицию на Тайвань для защиты рыбаков островов Рюкю. В 1884 — 1885 г., в ходе франко-китайской, войны остров был оккупирован на короткое время французскими войсками.



В 1886 г. Тайвань стал отдельной областью Китая, с 1894 г. Тайпей стал официальным центром провинции. В 1895 г., после японско-китайской войны, Тайвань и Пескадорские острова были переданы под суверенитет Японии. Местное население оказало ожесточенное сопротивление оккупантам, но оно было подавлено. За годы правления японских властей на острове было налажено на промышленной основе производство риса, развита ирригационная и транспортная системы. С 1930-х годов начался промышленный подъем острова, основанный на производстве дешевой гидроэлектроэнергии. "

Я не случайно завел речь о Тайване. Почти все читатели хорошо знают, что это "родина" подавляющего большинства комплектующих изделий для компьютеров. "Made in Taiwan" — стало уже визиткой многих и многих материнских плат, видеокарт, звуковых плат и т.д. Несмотря на то, что в настоящее время большое число фирм-производителей переводит свои производственные мощности на материковый Китай, тайваньская промышленность в этой области остается еще доминирующей. И даже не в количестве произведенных продуктов, а в авторитете по качеству. Многие из нас прекрасно знают, что если на изделии есть стикер или надпись "Made in China", то в качестве продукта можно подчас усомниться (хотя этот предрассудок уже уходит в прошлое, ибо большое количество товаров, ранее известных, как "тайваньские", ныне производится в Китае). А вот "лейбл" "Made in Taiwan" служит как бы некоей гарантией качества. О том, что когда-то были "Made in USA", мы уже не вспоминаем :-).

Безусловно, есть и авторитетные, давно обосновавшиеся на Тайване, фирмы-производители. Они как "матерые" волки среди новоиспеченных китайских фирм и фирмочек, изделия от которых мы подчас даже боимся взять в руки, чтобы только не увидеть дешевую и глюкавую память на них и ужасного вида пайку.

Так вот, среди таких долгожителей-тайваньцев (я про компании говорю, конечно!) есть уже довольно популярная в России фирма Leadtek Research. Конечно, ее история несравнима по долгожительству с историей самого острова…

" В годы второй Мировой войны Тайвань стал базой вторжения японских войск в страны Юго-Восточной Азии. 25.10.1945 г. после капитуляции Японии остров был передан китайскому национальному правительству Чан-Кайши. После начала гражданской войны в Китае в 1949-1950 гг. тысячи беженцев, чиновников и военных сторонников старого правительства бежали на остров, спасаясь от коммунистических отрядов. Но армия коммунистического Китая сосредоточила свои усилия на военных действиях на материке и в Тибете, а США заявили о защите населения острова силами 7-го флота и предоставлении помощи Тайваню. В 1954 г. были подписаны соглашения между Соединенными Штатами и Тайванем. На внешней арене до 1970-х годов молодые государства Азии и Африки при твердой позиции США признавали именно Тайвань как законное правительство Китая. Между тем именно основной союзник Тайваня, Соединенные Штаты, с 1969 г. начали шаги по либерализации отношений с материковым Китаем и в 1971 г., при согласии Вашингтона, Тайвань был выведен из состава ООН, его место занял представитель КНР.



В 1979 г. США в полном объеме восстановили дипломатические отношения с материковым Китаем, разорвав их с Тайванем. Но надо заметить, что с прекращением дипломатических отношений не прекратилась военная и экономическая поддержка островного государства со стороны США. В 1987-1988 гг. в политической жизни острова начались перемены: было отменено военное положение, длившееся с 1949 г., проведены свободные выборы президента, в небольших объемах начались контакты с КНР. С окончанием противостояния двух систем в 1990-х годах внешнеполитическое положение Тайваня до некоторой степени улучшилось. "

Вот как раз с конца 80-х-начала 90-х годов прошлого века и стартует история фирмы Leadtek. Откуда взялось само название "Leadtek"? Вероятно от Leader of Technology, хотя могу и ошибаться. Но многие компании любят такие звучные названия, для вуали заменяя "Tech" на "Tek".

Ввиду того, что на российском рынке продукция фирмы представлена в основном в виде видеокарт, то свой авторитет компания заслужила именно этими изделиями. Хотя у Leadtek есть и большой ассортимент системных плат собственного производства, звуковые карты, мультимедийные наборы, а также сейчас компания активно продвигает свои видеофоны. Но все же, повторю, что российскому пользователю имя Leadtek прежде всего говорит о видеокартах. Надо сказать, что какое-то время назад фирма специализировалась на выпуске профессиональных продуктов на базе процессоров от 3DLabs и др. компаний. Но уже года 4 как произошла переориентация на выпуск более массовых продуктов — видеоплат игрового класса. Все эти годы Leadtek занималась и занимается производством карт на чипсетах только от NVIDIA, и стала одним из самых основных партнеров этой калифорнийской корпорации. Поэтому уже традиционно фирма одной из первых предлагает на рынке новинки на супермощных процессорах последнего поколения. Так случилось и с GeForce4 Ti. Как раз 21-го марта в магазинах Москвы появилась в продаже карта на базе GeForce4 Ti 4400 именно от Leadek. Ну что ж, лозунг фирмы "We Make Dreams a Reality" в действии. А мы переходим к существу вопроса и традиционно представляем наши предыдущие материалы по новому семейству.

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti

Как я уже говорил в предыдущем обзоре, на рынок успело выйти большое количество карт на базе GeForce4 MX440, а вот с Ti 4400/4600 дело идет очень медленно. Однако и тут изменения налицо (хотя бы потому, что в продаже появились первые карты на базе Ti 4400), и вашему вниманию представляется вторая нами исследованная серийная карта на базе самого мощного на сегодня 3D-акселератора — GeForce4 Ti 4600.

Плата

Карта Leadtek WinFast A250Ultra TD имеет AGP x2/x4 интерфейс, 128 МБ DDR SDRAM памяти, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

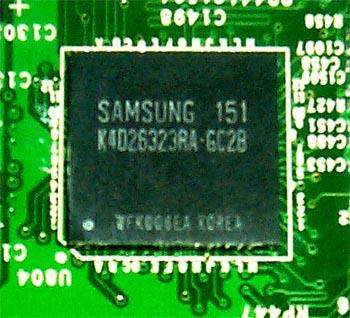

Микросхемы памяти марки Samsung, время выборки — 2.8 ns, что соответствует примерно 357 (714) МГц. Память функционирует на частоте 325 (650) МГц.

Как я уже неоднократно говорил, на платах семейства GeForce4 Ti используются микросхемы памяти в новом виде упаковки. Это, а также полностью переработанный дизайн позволяют такой памяти спокойно работать на своих штатных частотах даже без охлаждения (вспомним про GeForce4 Ti 4400 и его 3.6ns память, которая функционирует на своей штатной частоте 275 МГц). Конечно, не без перестраховок. На таком мощном ускорителе, как GeForce4 Ti, частота памяти была снижена более чем на 30 МГц от штатной. Чип работает на положенной ему частоте 300 МГц.

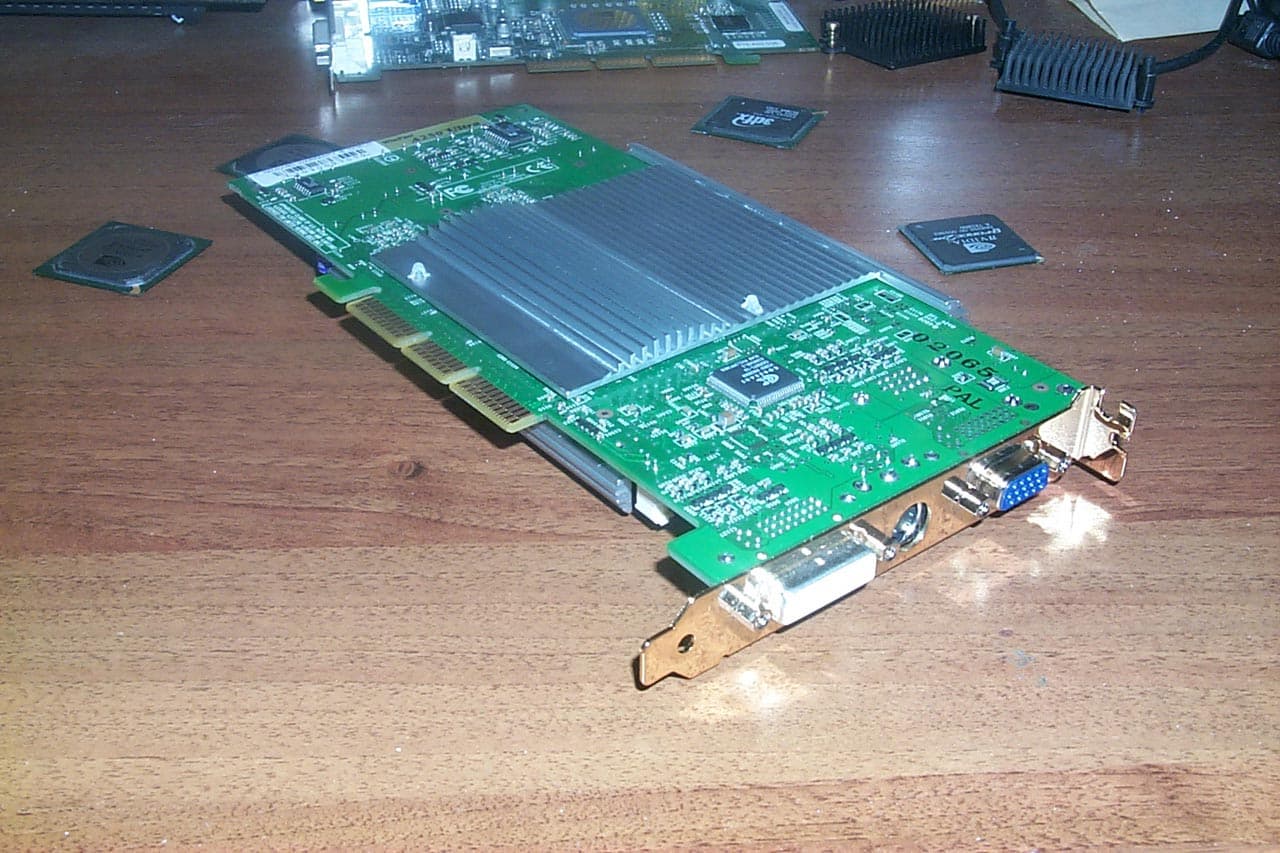

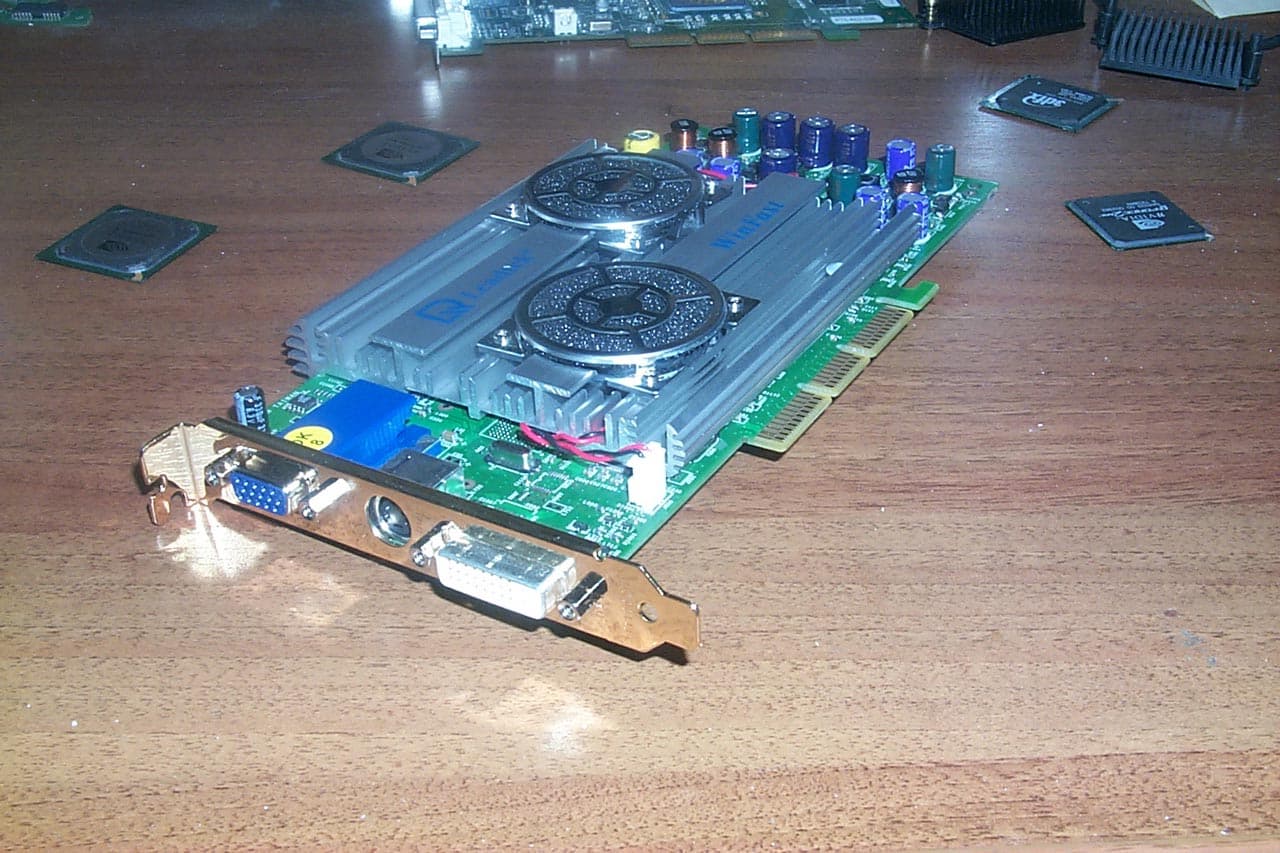

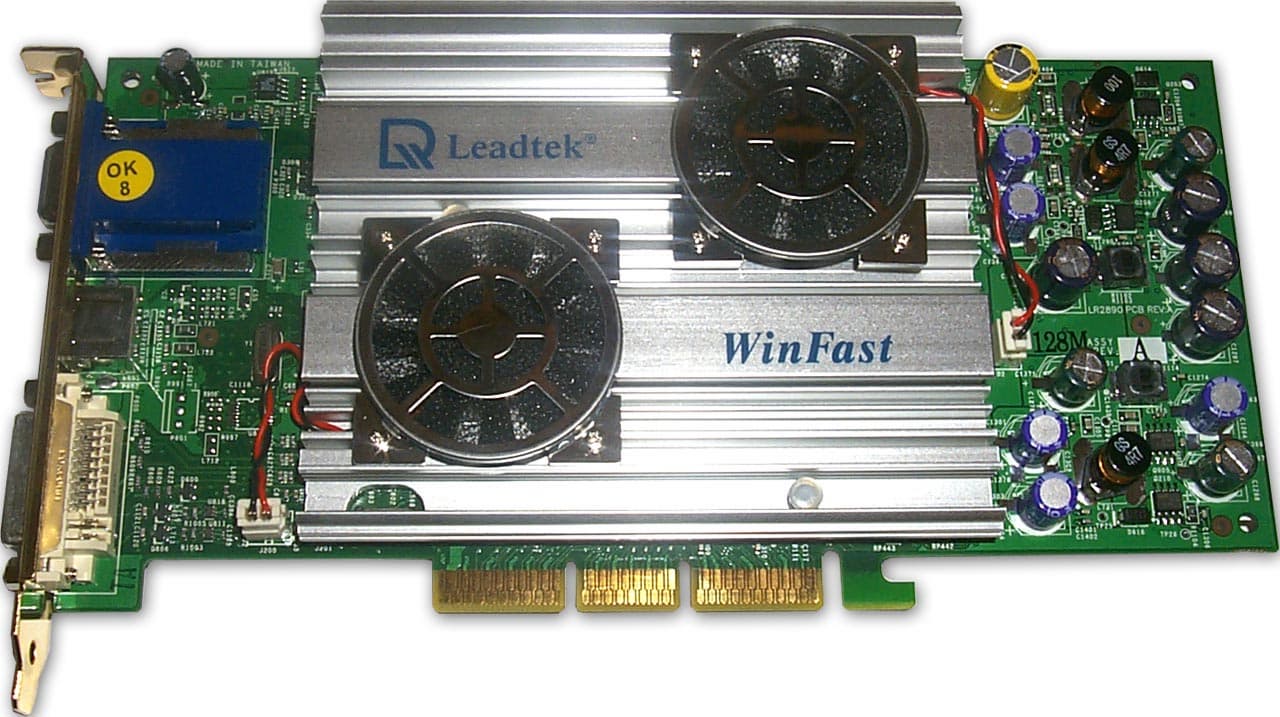

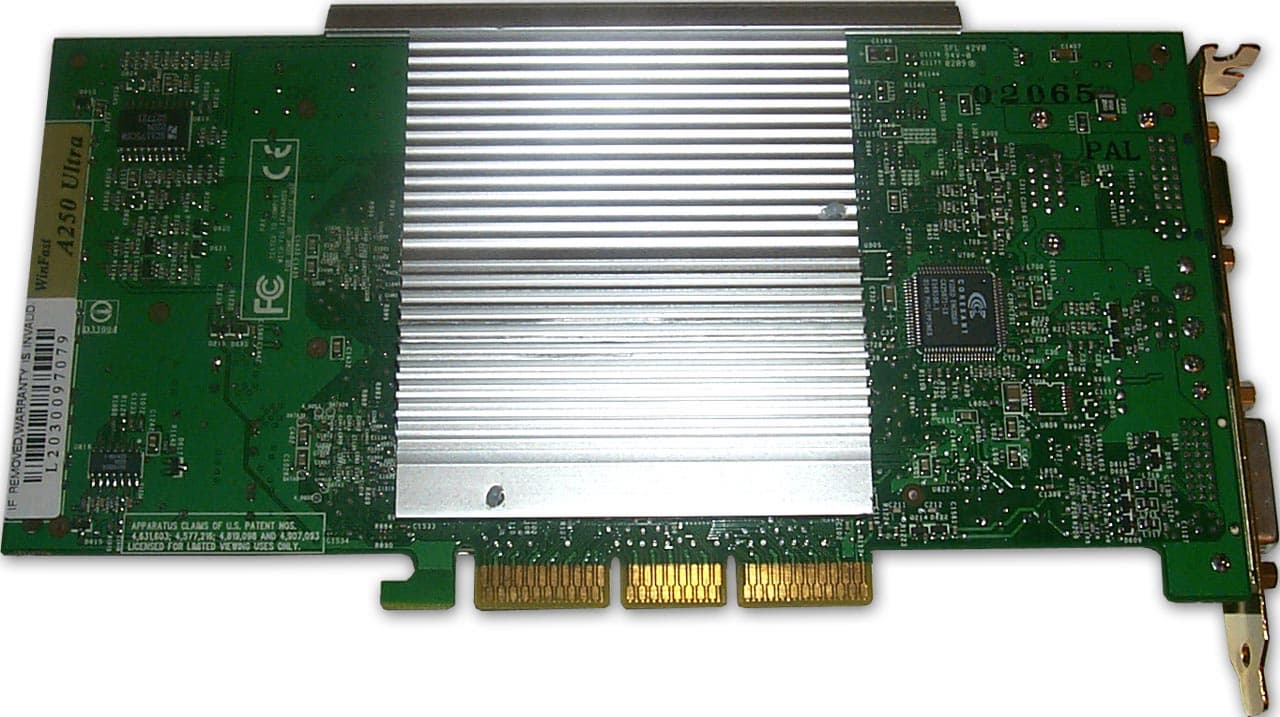

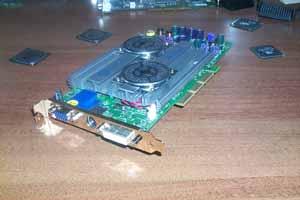

Leadtek WinFast A250Ultra TD c установленным кулером

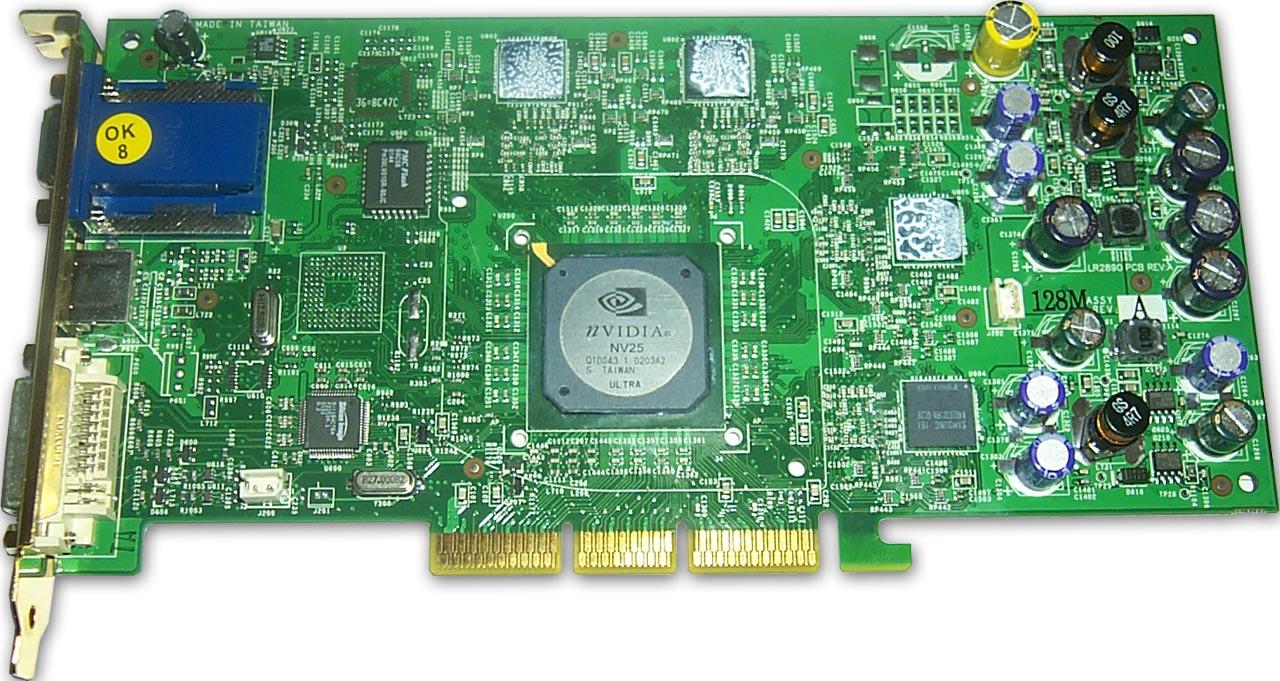

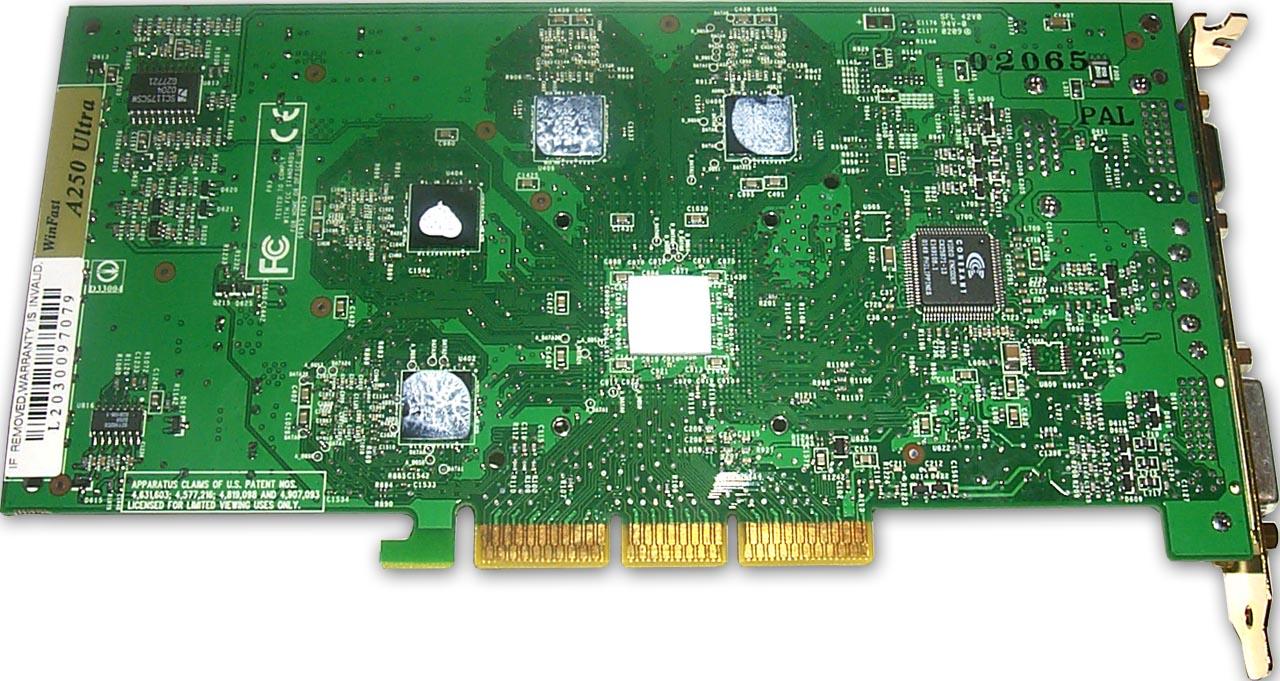

Leadtek WinFast A250Ultra TD без кулера



NVIDIA GeForce4 Ti 4600



Я не зря привел не одну пару фотографий, а две: с кулером и без. Чтобы можно было убедиться в том, что дизайн, основанный на эталонном, все же немного изменен именно ради установки такого огромного охлаждающего устройства.

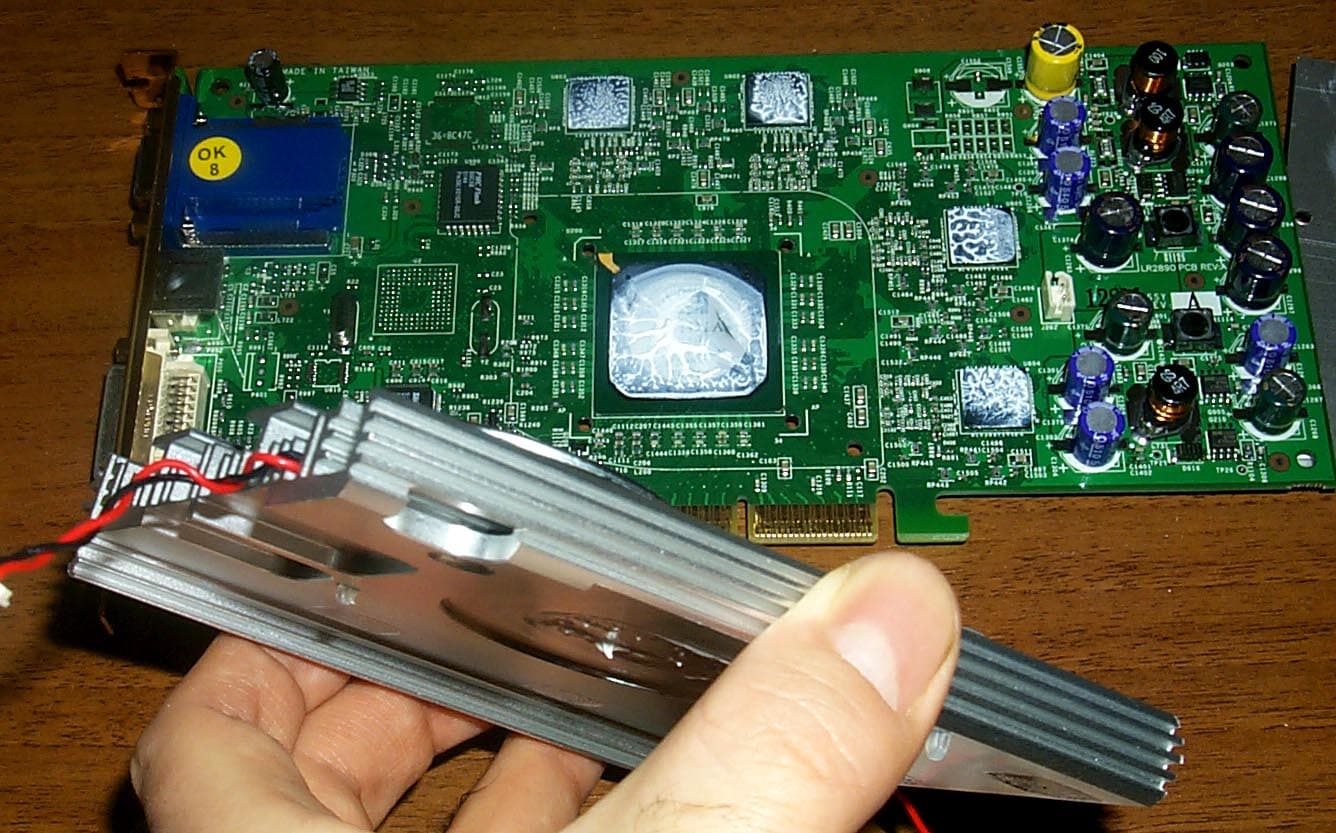

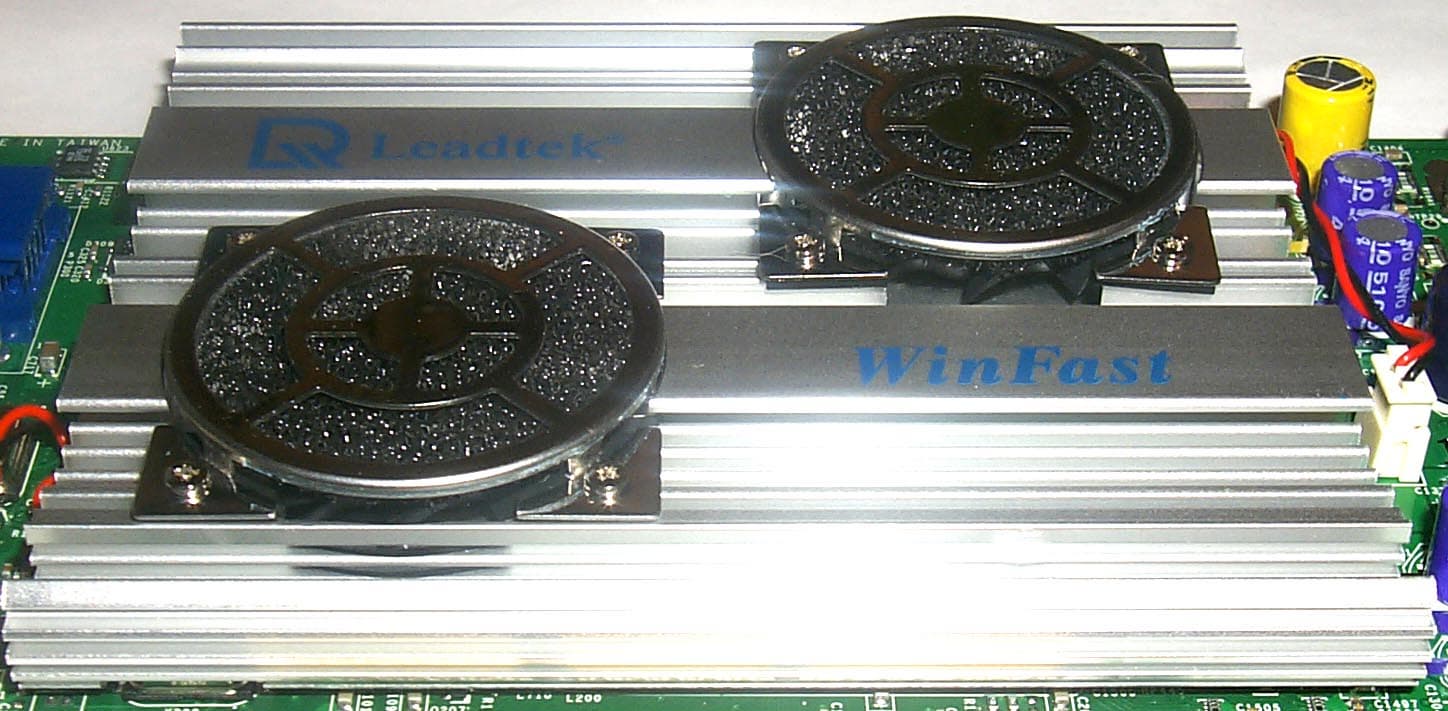

Да, конечно, внимание сразу привлекает такая потрясающая конструкция кулера. Давайте рассмотрим подробнее это устройство, предварительно сняв его:

Устройство состоит их двух радиаторов:

  • большого:

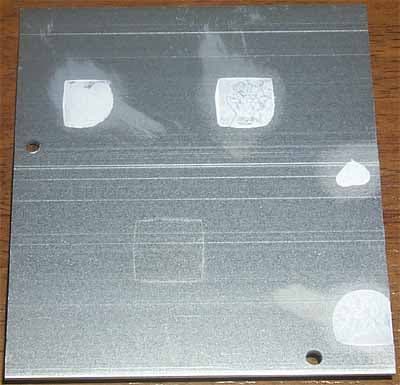

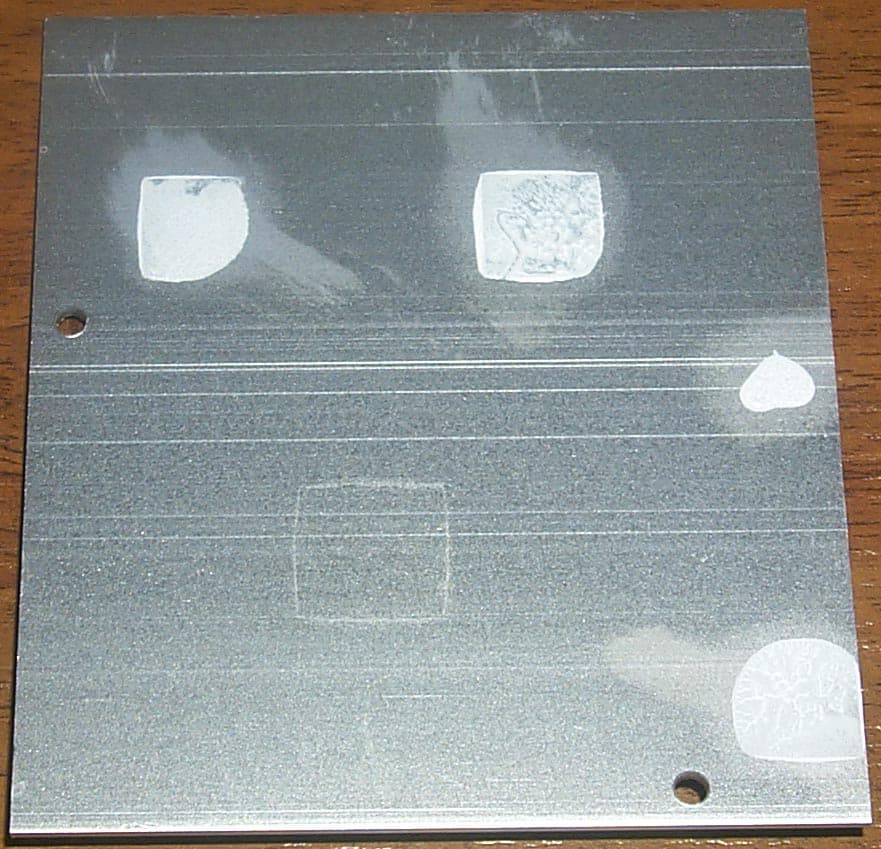

  • и малого:

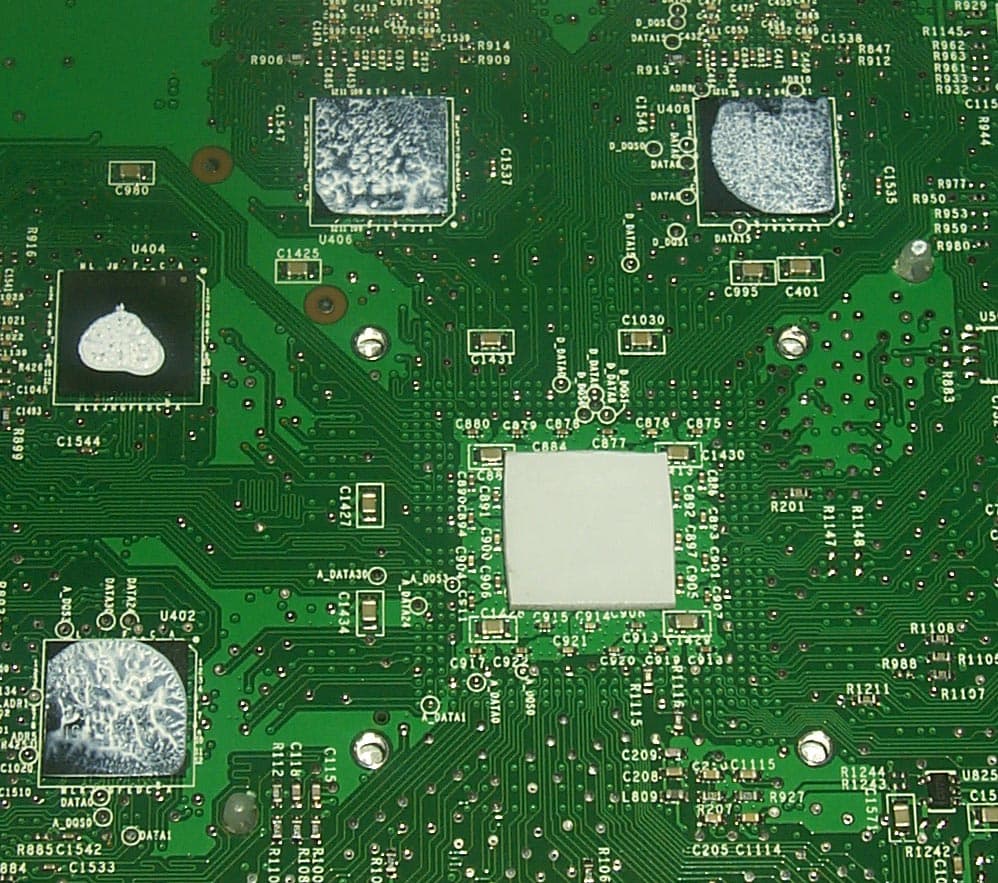

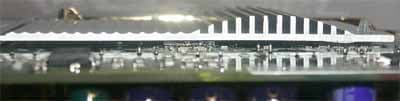

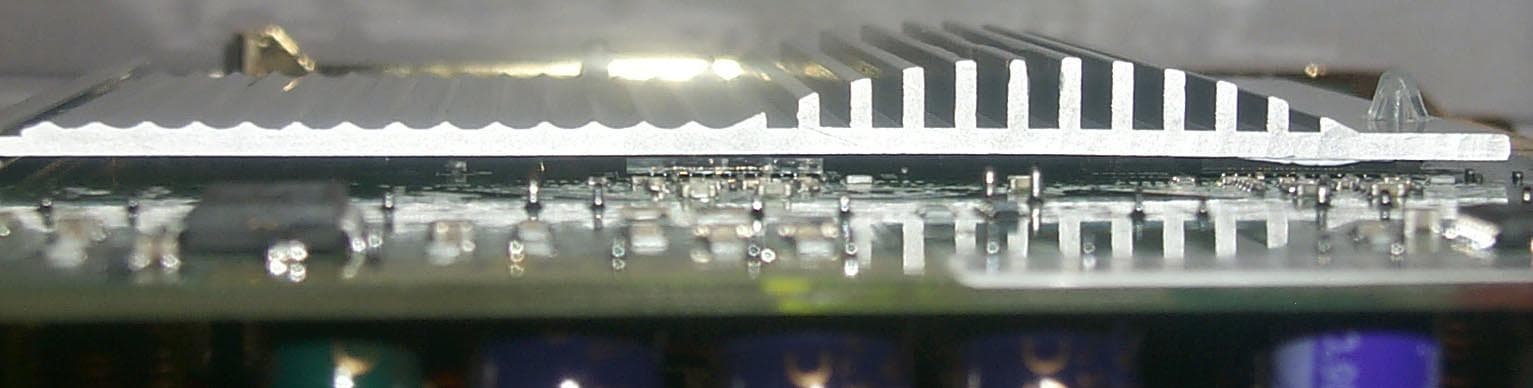

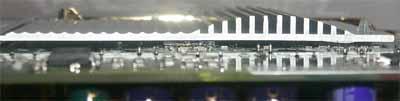

Как мы видим, форма радиаторов выполнена таким образом, чтобы происходило охлаждение как GPU, так и микросхем памяти. А сзади, с тыльной стороны чипа, на карте установлен специальный теплопроводный элемент, к которому прижимается малый радиатор:

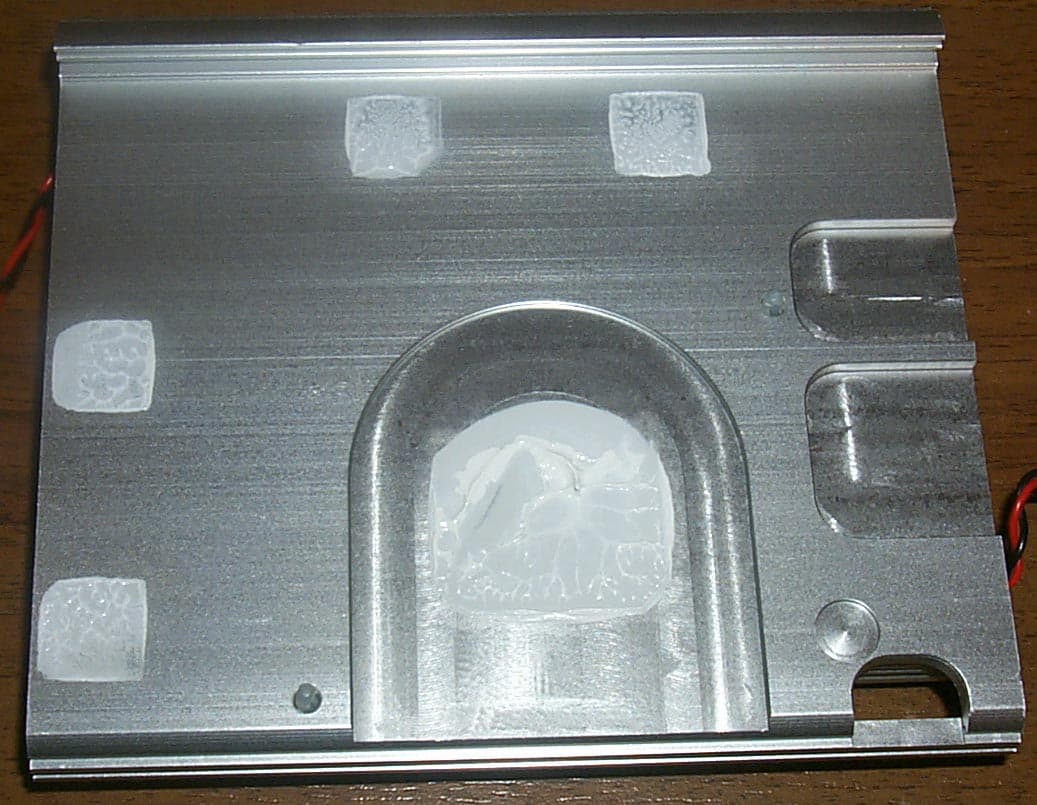

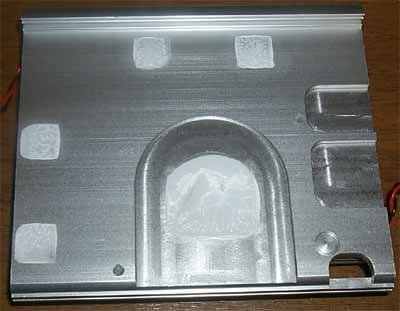

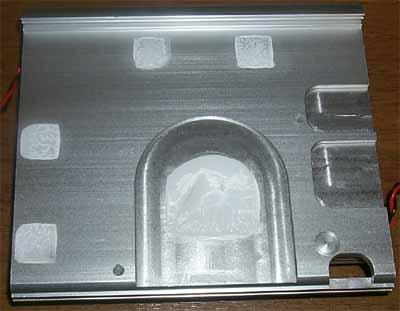

Переходим к осмотру большого радиатора:

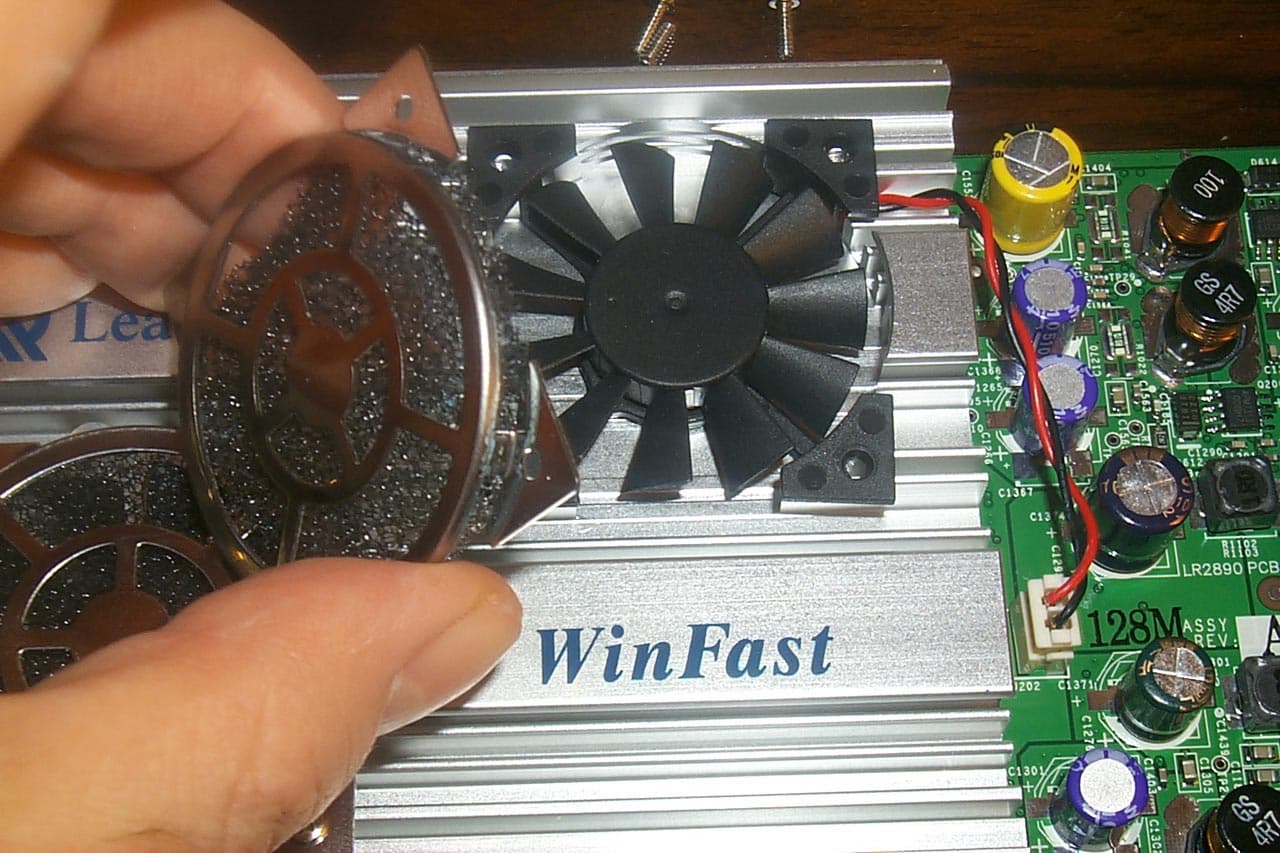

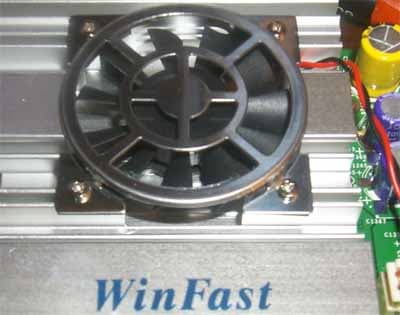

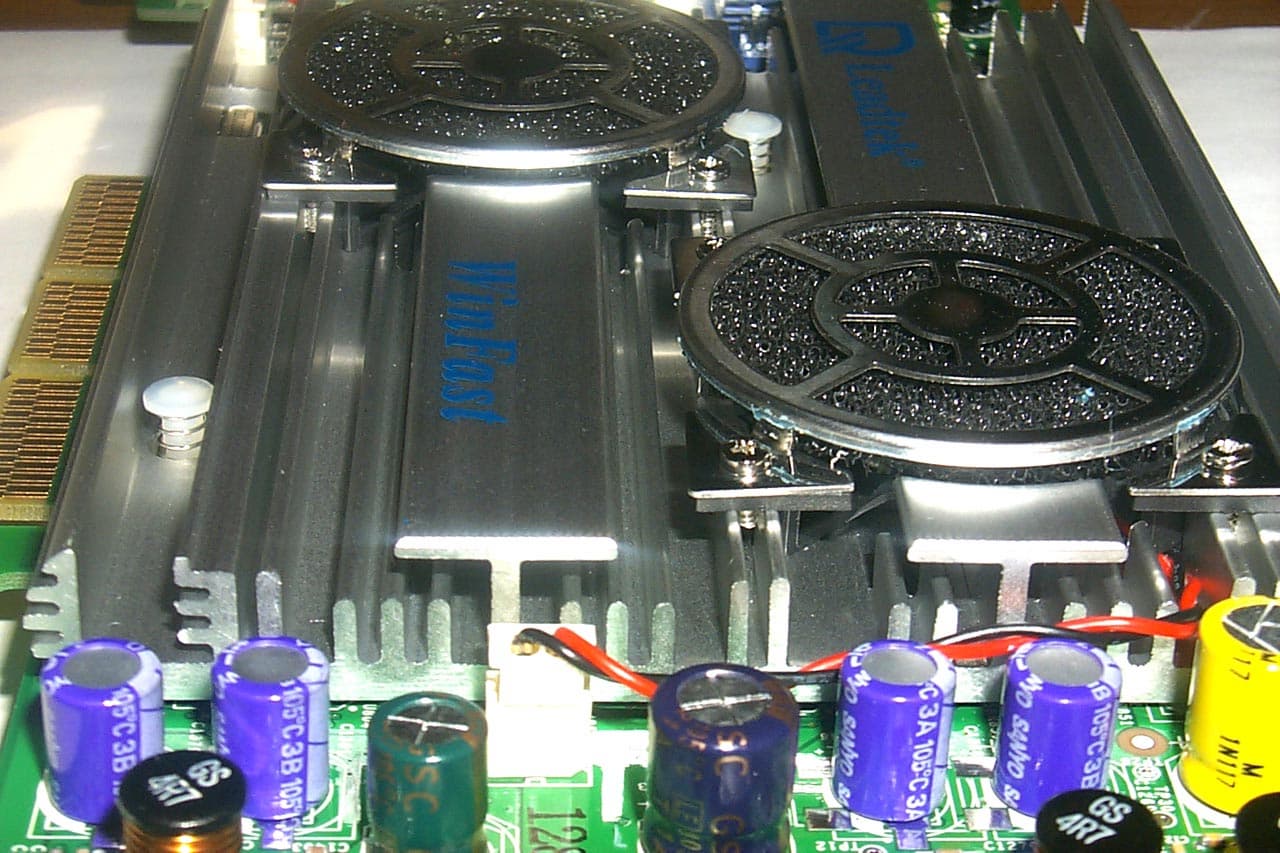

Сразу в глаза бросается наличие двух вентиляторов (еще бы! такой огромный радиатор одним вентилятором охлаждать бесполезно!). Интересная деталь: под решеткой каждого из них имеется пылезащитная сетка, которая… весьма мешает тем, что задевает за лопасти вентиляторов и создает дополнительный шум. Поэтому пришлось снять эти детали:

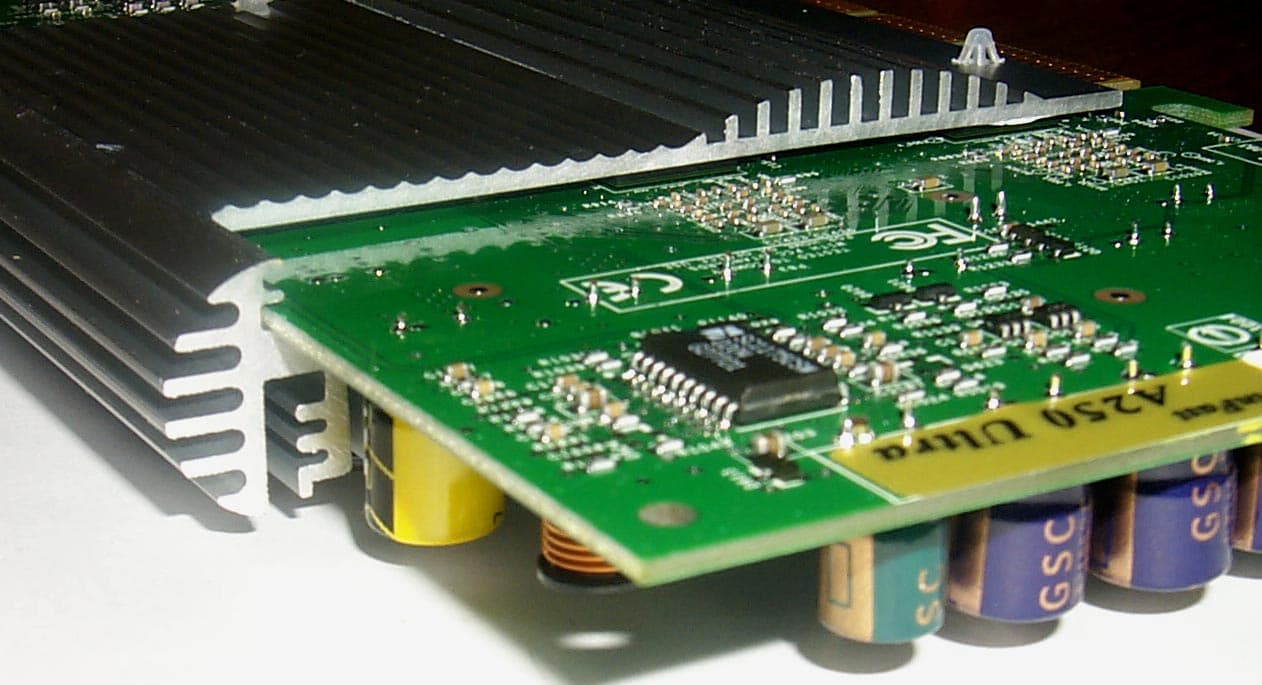

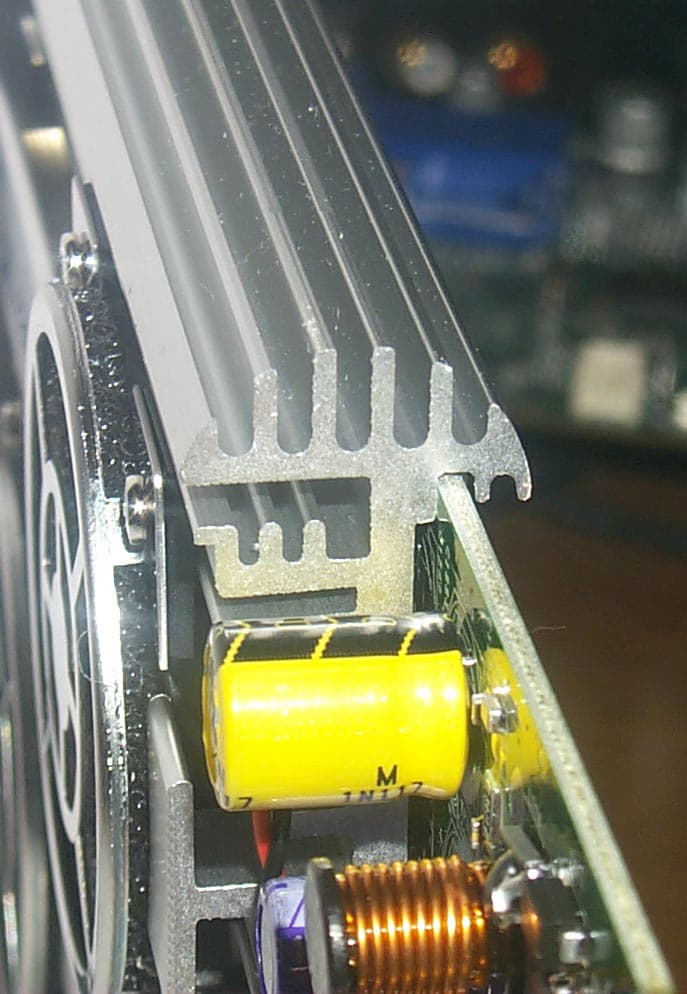

Система крепления всего устройства — это два пластмассовых штифта и "козырек" у большого радиатора, которым тот цепляется за PCB. Несмотря на кажущуюся прочность такого смешанного крепежа, можно все же поставить под сомнение то, что такие хлипкие клипсы смогут долго и прочно удерживать такую махину весом, наверное, не менее 0.5кг.



Да и как показал уже опыт исследования Ti 500 от Leadtek, для сильногреющихся карт использовать сплошные радиаторы малоэффективно, а подчас и вредно.

Тем не менее, конструкция охлаждающего устройства уникальная, имеет два вентилятора, поэтому будем надеяться на ее эффективность.

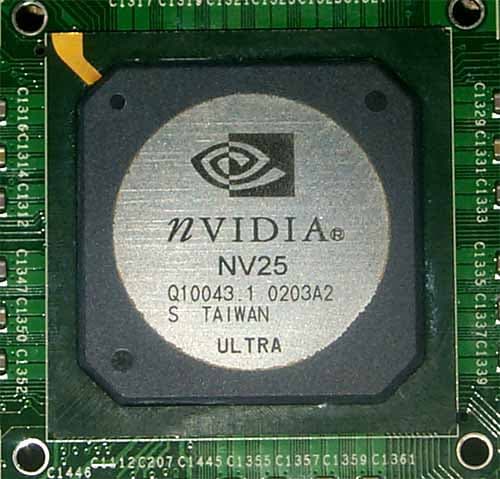

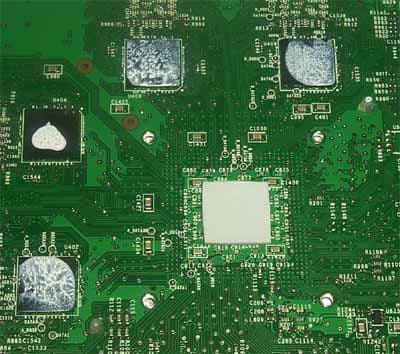

А что же находится под радиатором и под пастой? Конечно же он, больной зу…, эээ, как раз здоровый и самый мощный GPU :-)

Как мы видим, маркировка на чипе еще содержит кодовое название NV25 (что неудивительно, если посмотреть на срок выпуска — 3-я неделя 2002 года, то есть январь, а это еще до официального анонса GeForce4).

В заключение рассмотрения самой карты я хочу напомнить, что такие длинные платы, имеющие в хвостовой части множество конденсаторов, могут оказаться несовместимыми с некоторыми системными платами, в частности с EPoX 8KHA+, хотя виноваты будут последние, а не видеокарты. Подробности можно почитать в нашем обзоре MSI GF4Ti4600.

И еще надо отметить, что Leadtek WinFast A250Ultra TD по стандарту для GeForce4 Ti оборудована тремя гнездами: VGA, DVI и TV-out. При этом карта оснащена внешним TV-кодеком от Conexant (зачем это сделано — непонятно). Впрочем, обо всех этих особенностях мы уже писали.

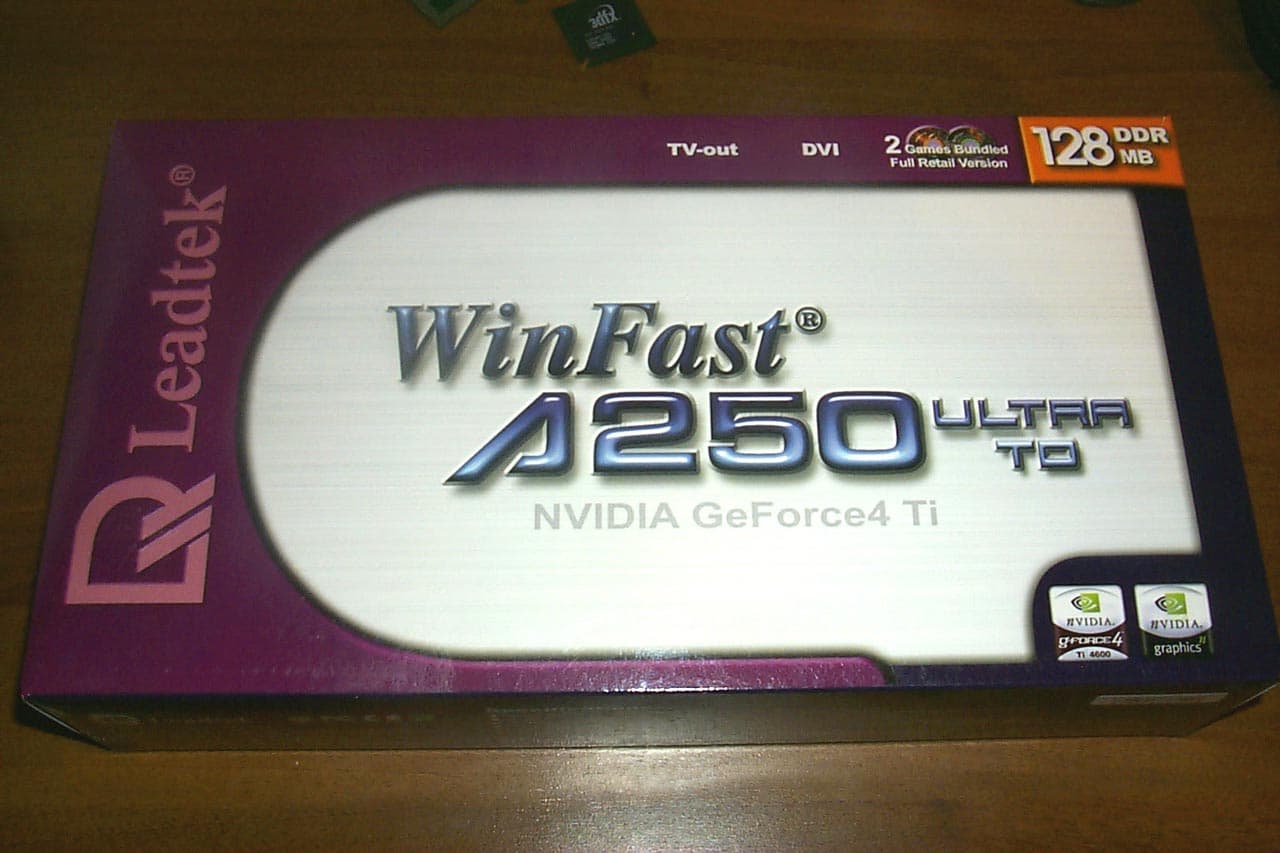

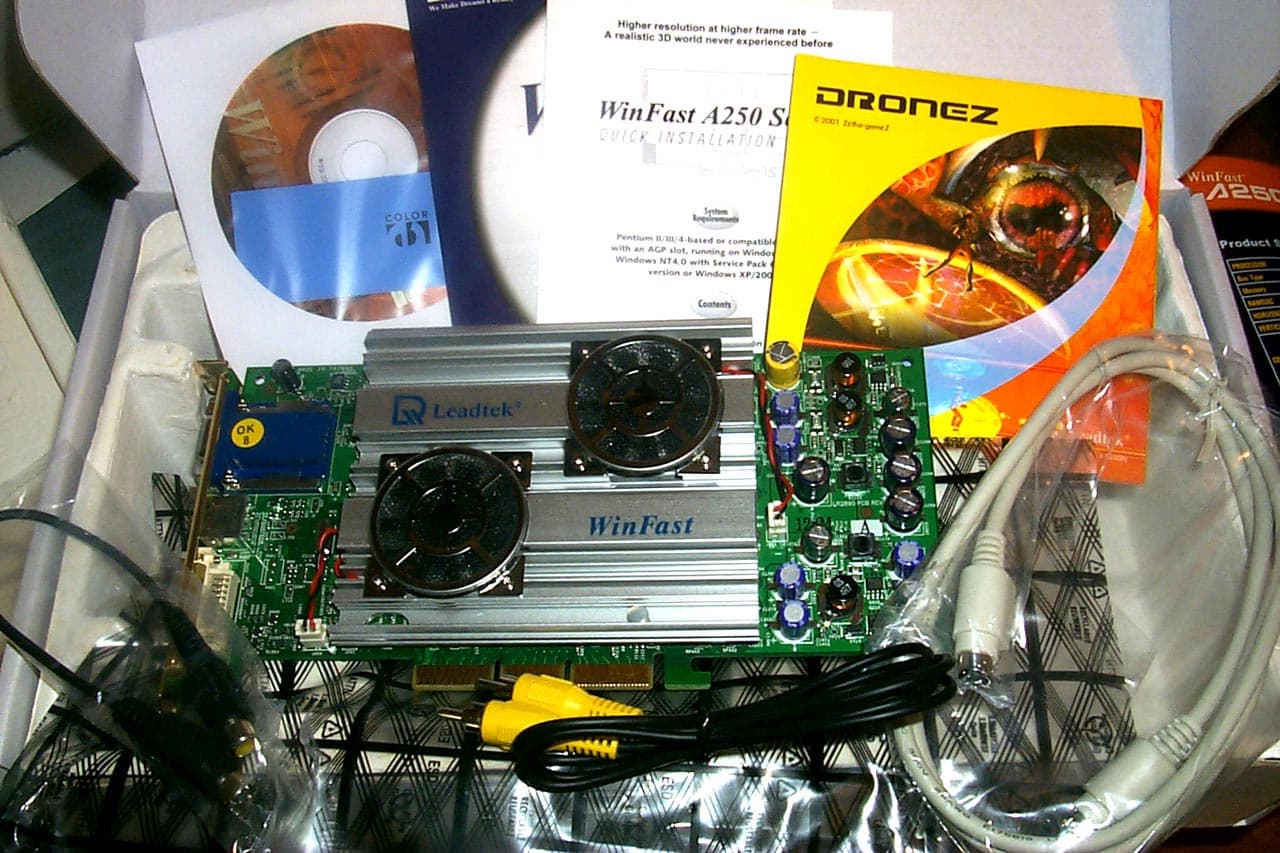

Карта поставляется в Retail-упаковке. Коробка весьма большая, комплект поставки уже стандартный для последних выпусков карт от Leadtek:

  • руководство пользователя;
  • 3 диска с программным обеспечением:
    • драйверы и утилиты (а также DVD плеер от Leadtek);
    • игра DroneZ;
    • игра Gunlock;
  • удлинитель S-Video;
  • переходник S-Video-to-RCA.

Разгон

С картой, кроме драйверов (версии 27.20/Win9x и 27.30/WinXP) поставляется уже ставшая традиционной утилита WinFox. Мы ее уже рассматривали в обзоре Leadtek WinFast GeForce4 MX 440. Эта программа в числе прочего позволяет еще и разгонять видеокарту. Хотя я лично рекомендовал бы каждому владельцу карты на процессоре от NVIDIA иметь утилиту тонкой настройки — RivaTuner.

Теперь о разгоне. Карта устойчиво работает на частотах 314/375 (750) МГц.

Подчеркну два важных момента:

  • при разгоне какой-либо карты обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего ее память) вентилятора:

    Хотя в данном случае такое условие является необязательным. Огромный радиатор смог эффективно охлаждать карту и при таком поднятии частот.

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карты от Leadtek:

  • Компьютер на базе Pentium 4:
    • процессор Intel Pentium 4 2200 (L2=512K);
    • системная плата ASUS P4T-E (i850);
    • оперативная память 512 MB RDRAM PC800;
    • жесткий диск Quantum FB AS 20 GB;
    • операционная система Windows XP.

На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

При тестировании использовались драйверы от NVIDIA версии 27.51. VSync отключен, технология S3TC ОТКЛЮЧЕНА!.

Для сравнительного анализа были использованы результаты видеокарт:

  • Reference card NVIDIA GeForce4 Ti 4600 (300/325 (650) MHz, 128MB);
  • ABIT Siluro GF3 Ti500 (NVIDIA GeForce3 Ti 500, 240/250 (500) MHz, 64MB).

Забегая вперед, отмечу, что эта карта в плане производительности ничем не отличается от ранее рассмотренных эталонной и MSI GF4Ti4600, поэтому я не стал в этот раз проводить много тестов и сравнивать Ti 4600 с конкурентами от ATI (все равно как по производительности, так и по цене :-) монстру от NVIDIA нет пока равных). Мы можете также посмотреть наши 3DGiТоги, где Ti 4600 рассматривается весьма подробно. В этой статье я затрону еще раз вопрос работы анизотропной фильтрации на примере тяжелого теста Vulpine GLMark.

Результаты тестов

Это уже звучит банально, но никаких вопросов и нареканий по качеству 2D нет. Оно на уровне reference card и обеспечивает комфорт вплоть до режимов 1600х1200@85Гц включительно. «Двухголовость» подобных карт мы уже рассмотрели в соответствующем обзоре, поэтому здесь я этого вопроса не касаюсь.

Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали:

  • GLMark (Vulpine) — синтетический тест, демонстрирующий работу плат в OpenGL с использованием возможностей GeForce3/4;

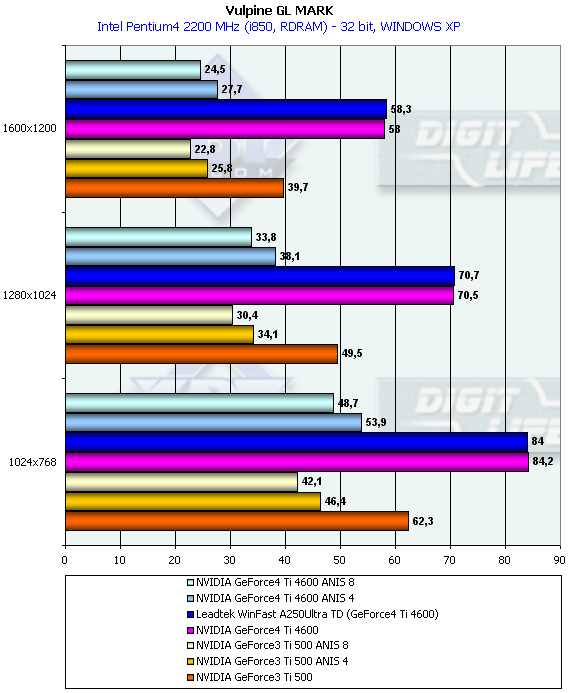

GLMark: общее тестирование

Тестирование проводилось в режиме 32-битного цвета при максимально возможной детализации и качестве текстур.

Я напомню, что этот тест вышел год назад для демонстрации мощи тогдашних фаворитов 3D-графики — карт на базе GeForce3. Тогда эти платы просто "проседали" под натиском огромного числа полигонов и эффектов в этом тесте. Прошло много времени, и вот новые фавориты демонстрируют нам уже очень хорошую играбельность (ну, разумеется, если бы были такие игры).

А вот с анизотропной фильтрацией по-прежнему плохо. Хотя в данном случае скорость чуть выше, чем у Ti 500 в аналогичной ситуации, но все же падение чрезвычайно велико. Я считаю, что NVIDIA надо срочно принимать какие-то меры в этом плане, ведь известно, что почти все владельцы карт на базе GeForce3-семейства, которые понимают что такое анизотропия, без нее даже не играют. А тут.. отдать 400 с лишним долларов за примерно такую же производительность, какую может дать прежняя карта на Ti 500 (при активной анизотропии)!

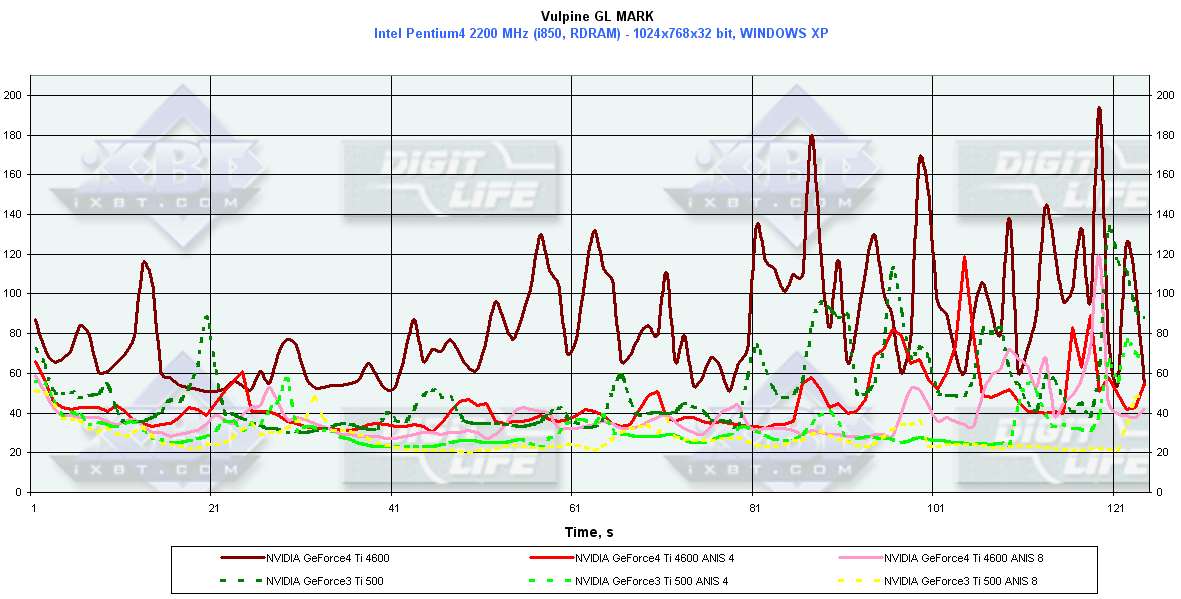

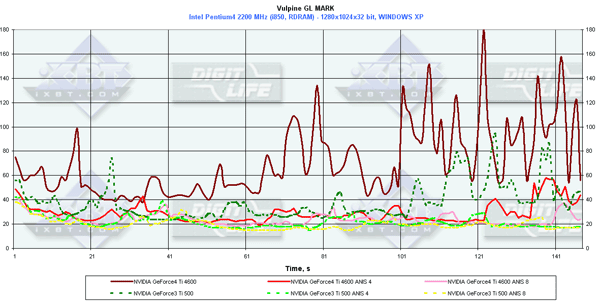

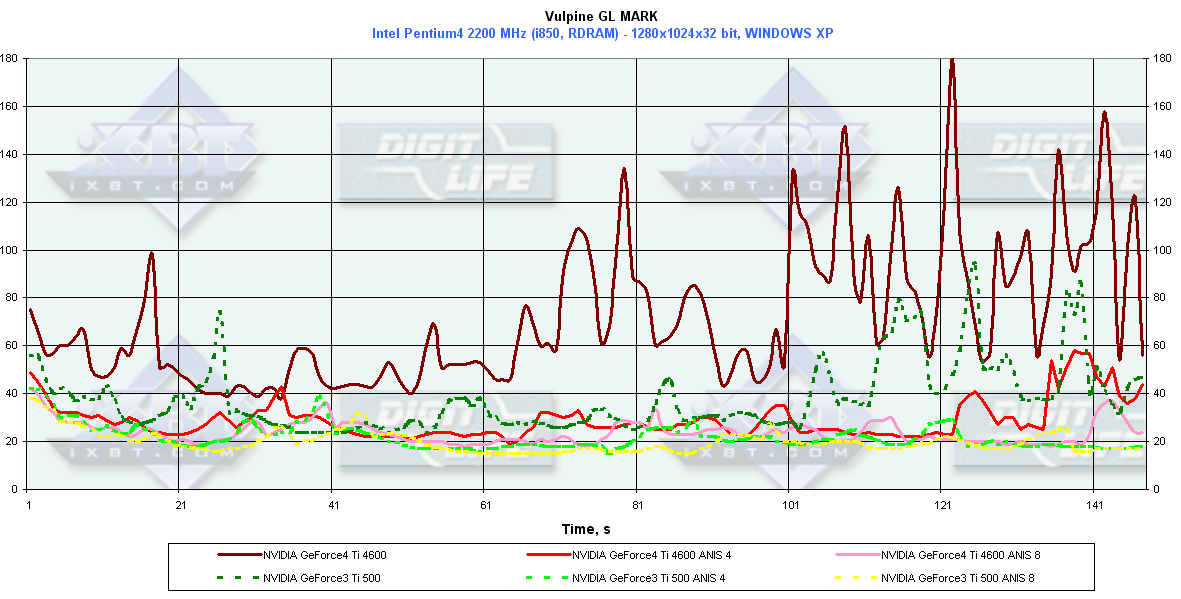

GLMark: исследование минимальных значений производительности

Тестирование проводилось в режиме 32-битного цвета при максимально возможной детализации и качестве текстур.



Как говорится, комментарии излишни, ибо всегда такие графики каждый рассматривает с точки зрения того, что он сам хочет там увидеть, а понятия "плавности" или "резкости" изменения скорости весьма субъективны и расплывчаты.

В заключение анализа я хочу настоятельно рекомендовать прочитать наш обзор по GeForce4 Ti. А получить информацию о производительности этих карт на разных платформах вы сможете из наших 3DGiТогов.

Выводы

Мы с вами рассмотрели особенности тайваньского бронепоезда,.. то есть, бронированной видеокарты, у которой броня была "закошена" под охлаждающее устройство. Можно сразу сказать, что первым и сходу бросающимся в глаза достоинством является вес этого изделия, которое может послужить неплохим холодным оружием. Но этот плюс может стать и минусом, если представить, какие нагрузки будет испытывать AGP-слот на системной плате, если у него нет защелки и если карту быстро не закрепить винтом в корпусе компьютера. Впрочем, это все шутки, а если серьезно, то перед нами очень добротно сделанная карта. Усилия инженеров Leadtek налицо. С большим удовлетворением хочу сказать, что наличие такого огромного радиатора-панциря не повлияло в отрицательном плане на перегрев, и более того, устройство охлаждения оказалось очень эффективным, позволив, например, получить разгон до 314/750 МГц и без дополнительного охлаждения.

И лишь досадные огрехи в виде пылеулавливающих сеточек, которые приводили к шумности вентиляторов, немного портят впечатление (хотя, быть может, мне попался экземпляр с немного отстающими от клеящей поверхности сеточками).

Плюсы:

  • Отличное качество исполнения карты;
  • Прекрасная производительность в 3D (самая высокая на сегодня) у GeForce4 Ti 4600;
  • Полная поддержка всех функций из DirectX 8.0, а также частичная — DirectX 8.1;
  • Весьма эффективное устройство охлаждения уникального дизайна;
  • Хорошая Retail-поставка.

Минусы:

  • Не обнаружено.




При написании статьи был использован материал Краткая история Тайваня




29 марта 2002 Г.
