Очерк о видеокартах на базе ATI RADEON 8500/LE производства SuperGrace и Transcend





Целью этого очень краткого очерка является ознакомление читателей с новинками на российском рынке, которые базируются на процессорах RADEON 8500/LE. Сегодня мы рассмотрим две видеокарты. Но вначале коротко о фирмах-производителях.

Если компанию SuperGrace многие знают как производителя видеокарт, то имя Transcend у опытных пользователей и хорошо ориентирующихся в компьютерной индустрии читателей вызывает ассоциации с модулями памяти. И вот, компания Transcend, как и многие другие бренды индустрии, доселе занимавшиеся выпуском комплектующих, не имеющих отношения к видеокартам, ныне обратила свой взор на этот сектор. Мы можем привести примеры Soltek, TYAN, Crucial и других компаний, которые в последнее время активно стали внедряться на рынок видеокарт.

Перед тем, как рассмотреть непосредственно платы, мы по традиции ознакомим читателей со списком обзоров, посвященных RADEON 8500.

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON 8500/7500

А теперь ознакомимся с двумя картами, которые, несмотря на то, что RADEON-у 8500 уже исполнился год, только недавно появились на российском рынке.

Платы

SuperGrace RADEON 8500 VIVO 64MB, Transcend RADEON 8500LE 64MB


SuperGrace RADEON 8500 VIVO 64MB
Карта имеет интерфейс AGP x2/x4, 64 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

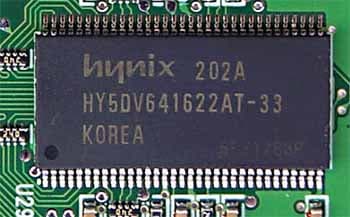

На видеокарте установлены модули памяти от Hynix со временем выборки 3,3 ns, что соответствует частоте работы примерно 300 (600) МГц, но память работает на частоте 275 (550) МГц, что полностью соответствует нормативам для RADEON 8500. GPU функционирует также на частоте 275 МГц.
Transcend RADEON 8500LE 64MB
Карта имеет интерфейс AGP x2/x4, 64 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

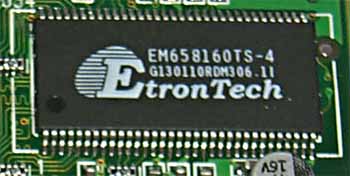

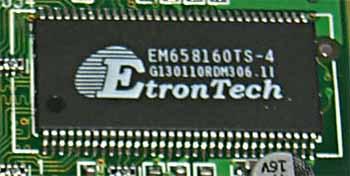

На видеокарте установлены модули памяти от EtronTech со временем выборки 4ns, что соответствует частоте работы 250 (500) МГц, на которой память и работает. GPU функционирует на обычной для RADEON 8500LE частоте 250 МГц.

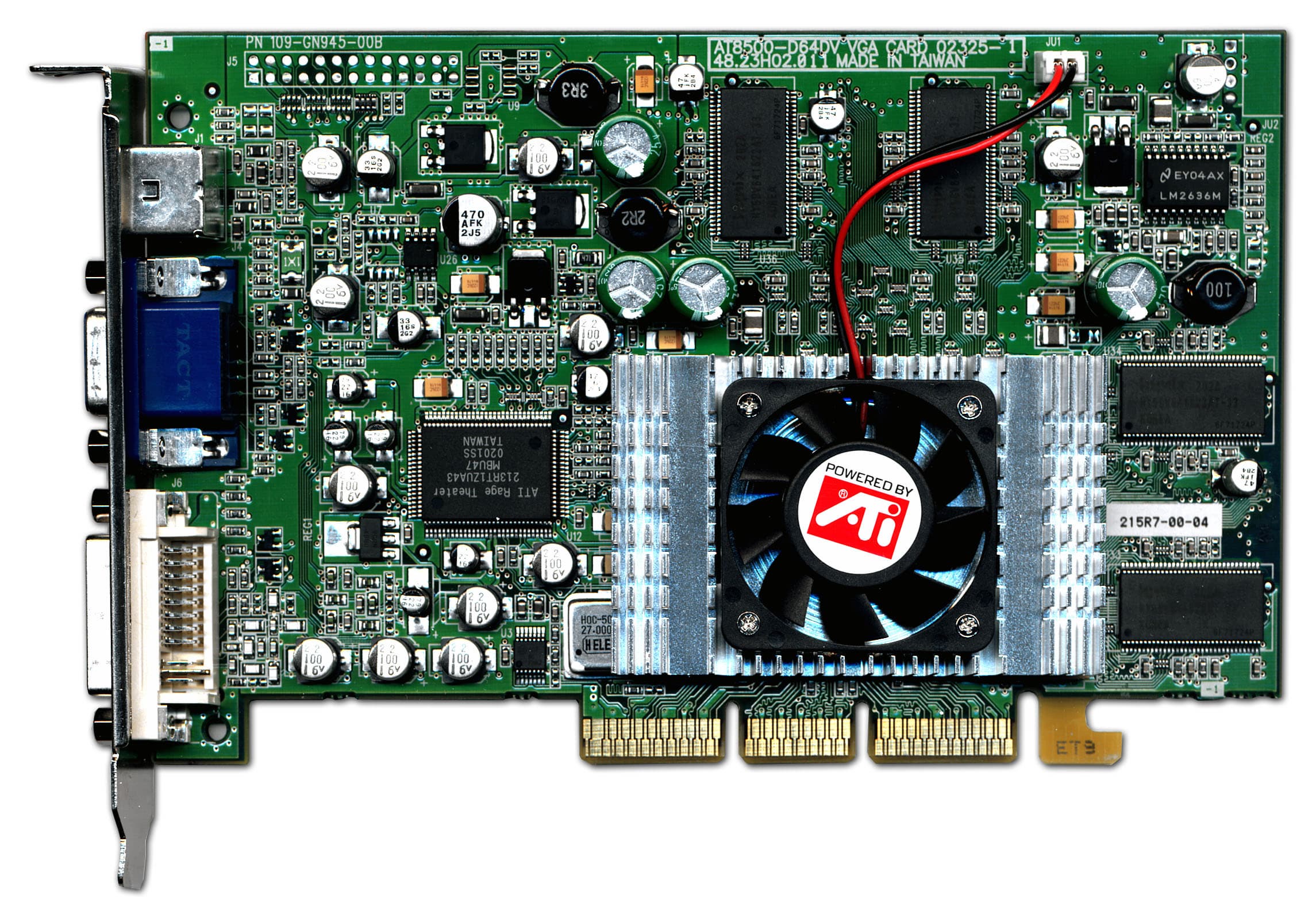

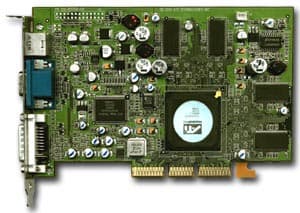

Сравнение с эталонным дизайном, вид спереди

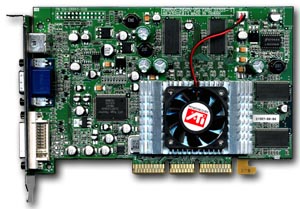

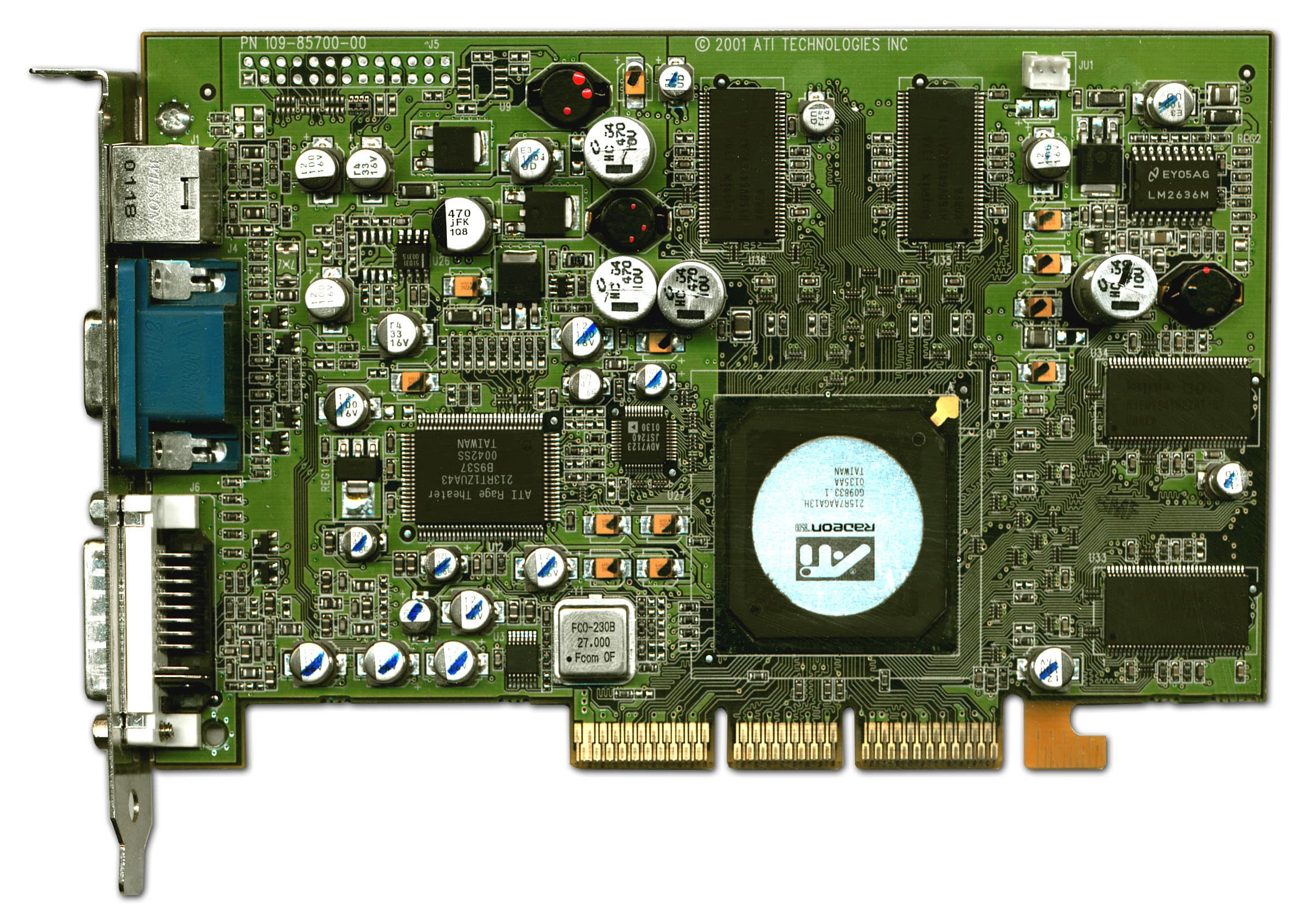

SuperGrace RADEON 8500 VIVO 64MB Reference card ATI RADEON 8500 64MB

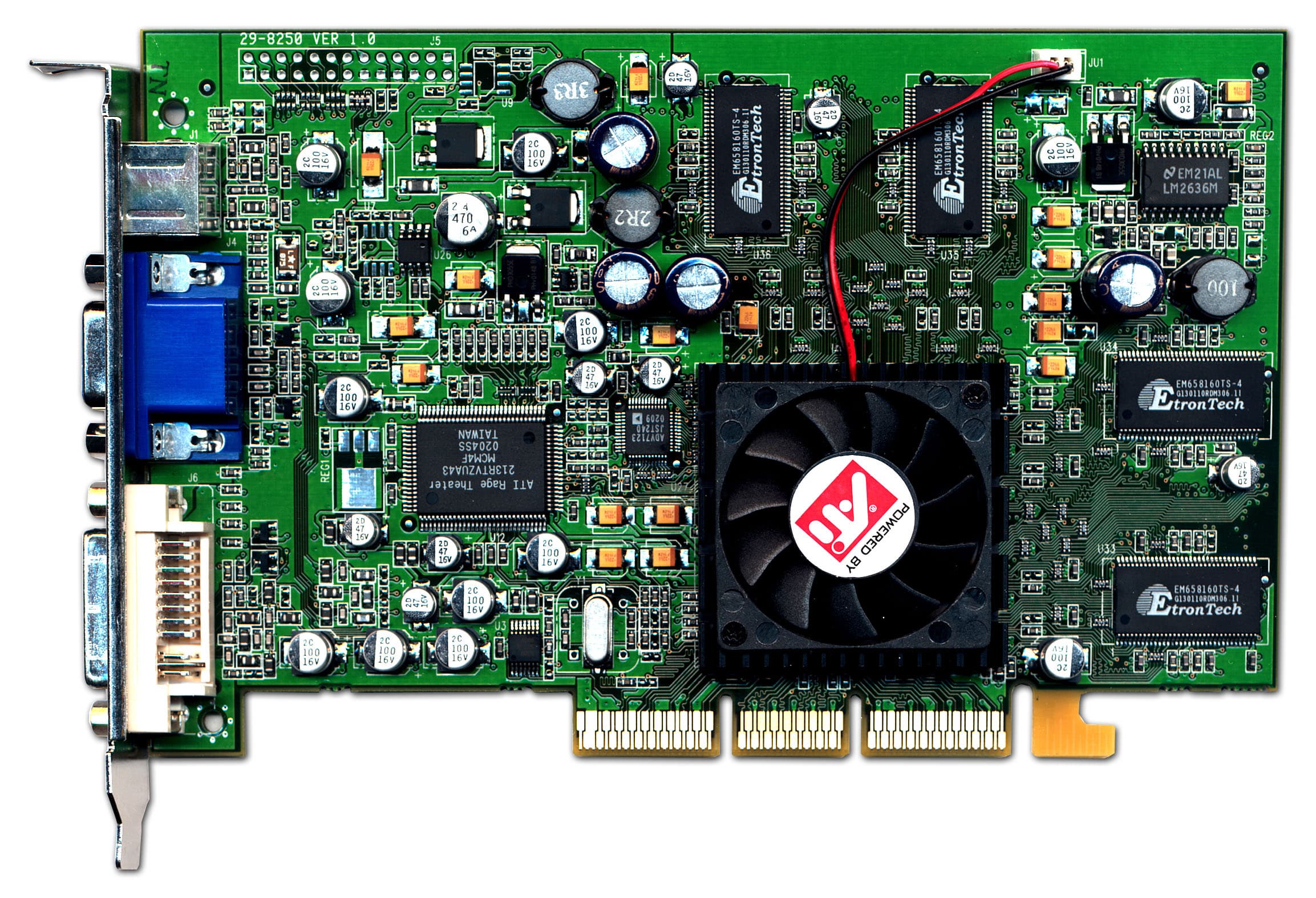

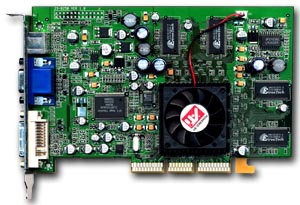

Transcend RADEON 8500LE 64MB

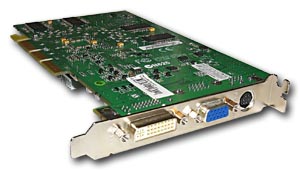

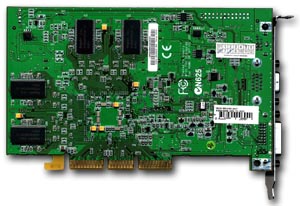

Сравнение с эталонным дизайном, вид сзади

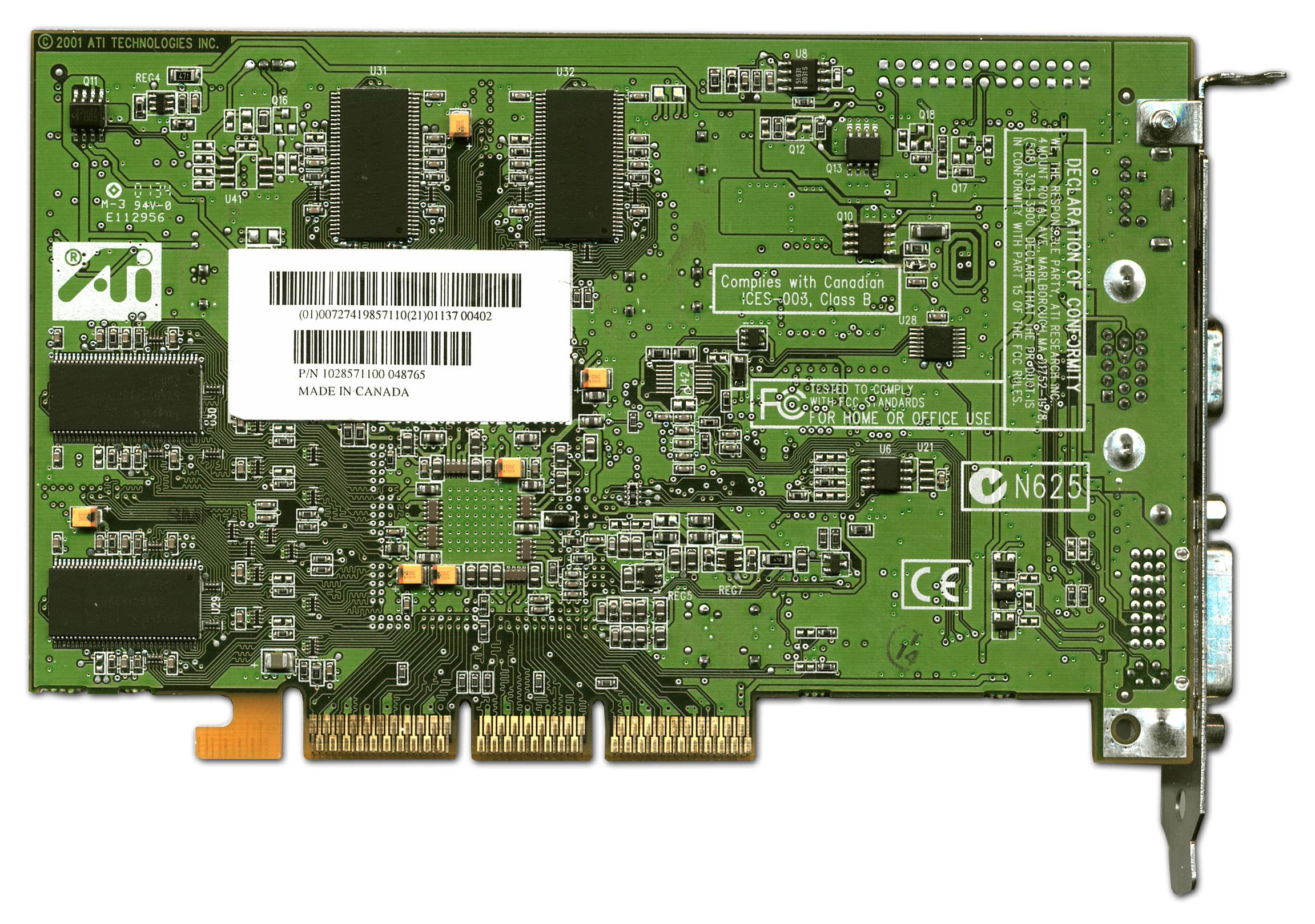

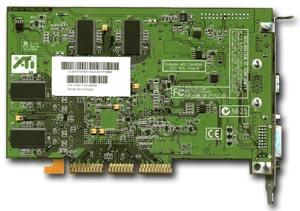

SuperGrace RADEON 8500 VIVO 64MB Reference card ATI RADEON 8500 64MB

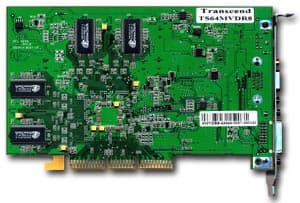

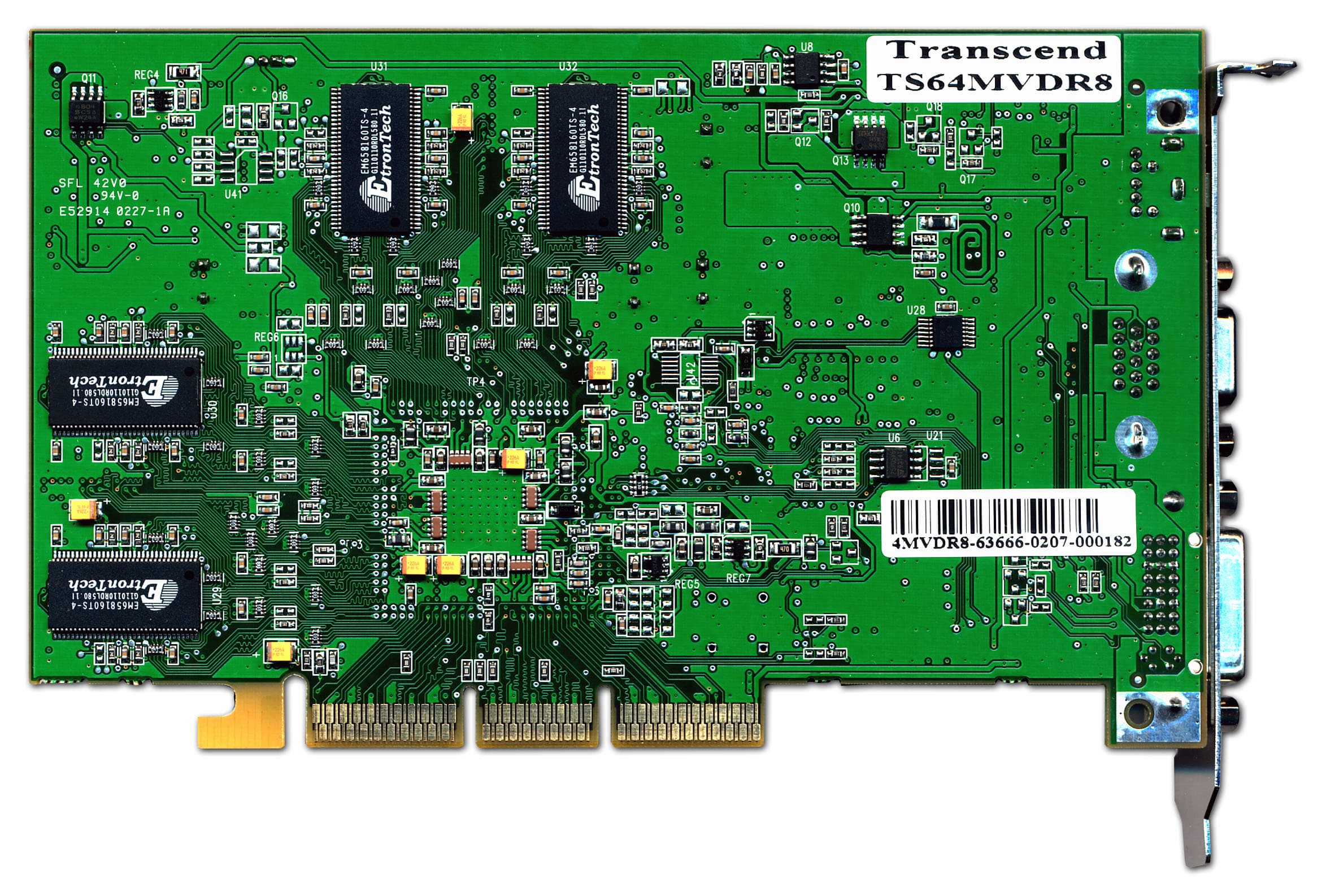

Transcend RADEON 8500LE 64MB

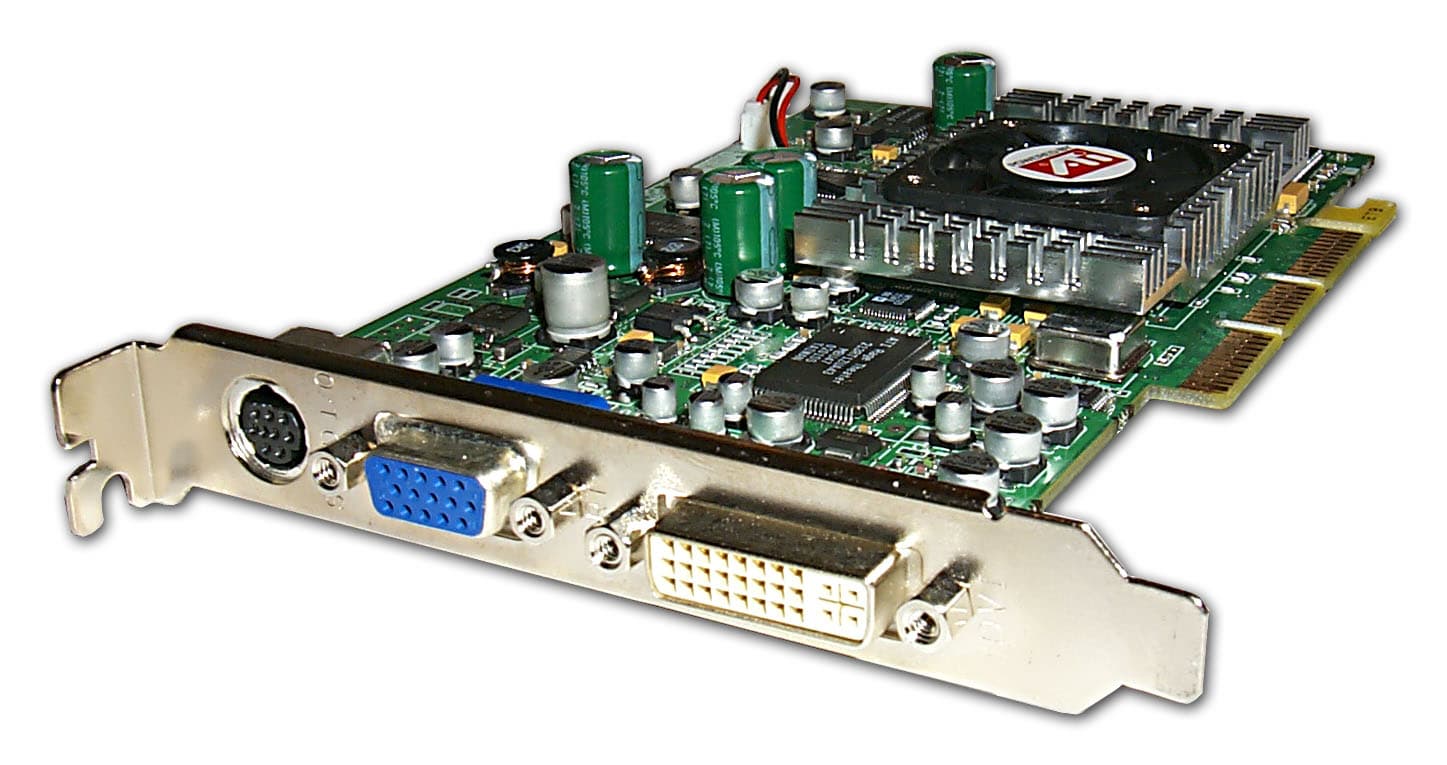

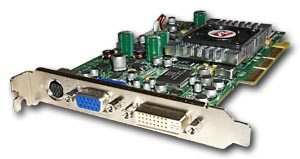

Можно видеть, что обе карты соответствуют эталонному дизайну (за малым исключением). В общем-то, потому я и не стал приводить отдельно фотографии каждой из них на первом блоке снимков (вид со стороны разъемов).

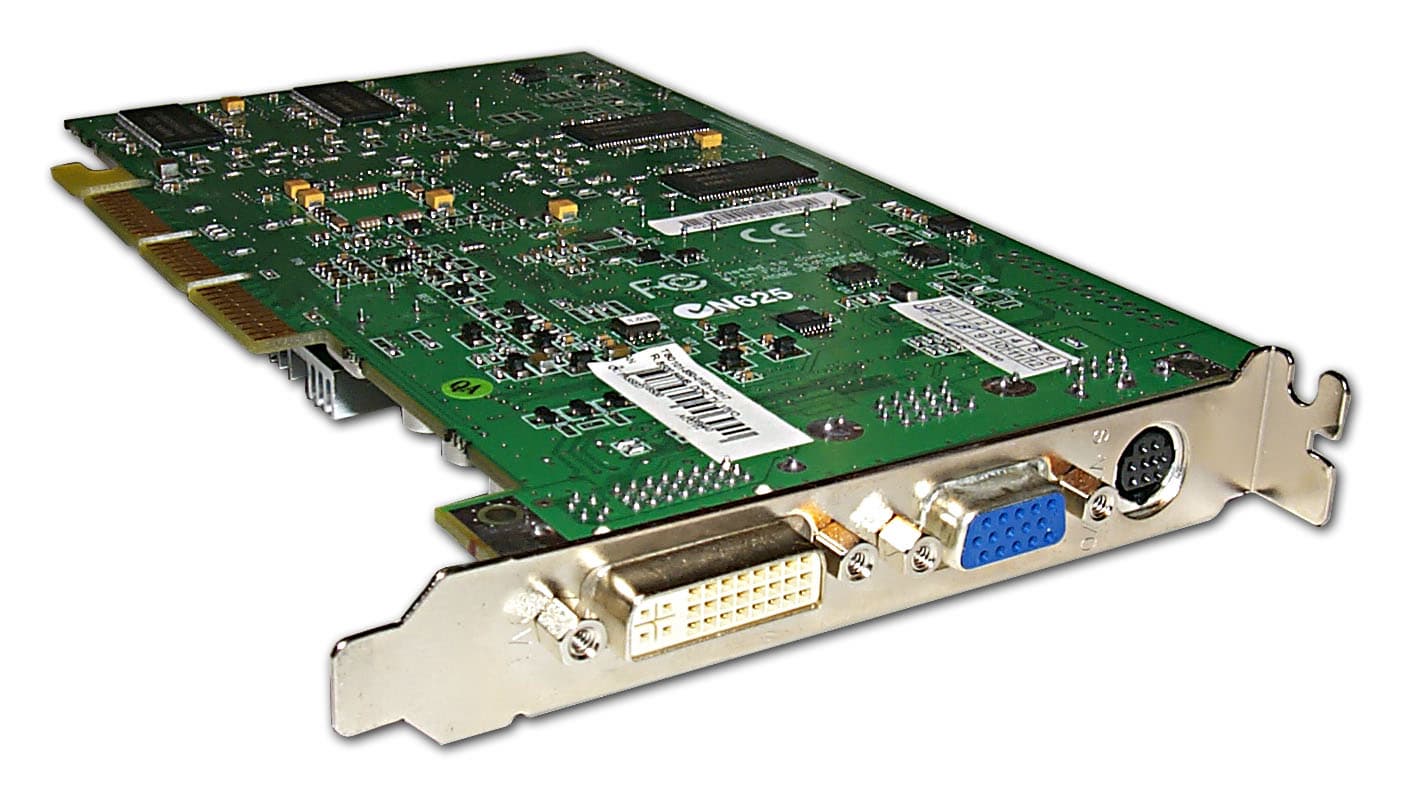

Карты друг от друга отличаются только частотами, да поддержкой VIVO у платы от SuperGrace (установлено гнездо типа S-Video с особым набором пинов). Как известно, сопроцессор Rage Theater обеспечивает не только Tv-out, но и Video-In (на прежних RADEON 64MB DDR VIVO устанавливался точно такой же сопроцессор). Просто по маркетинговым причинам какое-то время ATI запрещала партнерам выпуск карт с поддержкой VIVO (чтобы не мешали продажам All-in-Wonder RADEON 8500DV). Но реализовать Video-In оказалось возможным, почти не переделывая дизайн. Впрочем, те, кто надеется, что простым перепрошиванием BIOS они у всех RADEON 8500 получат VIVO, глубоко ошибаются. Конструктивные изменения все же есть (не зря я акцентировал внимание на измененное гнездо "S-Video").

Надо сказать, что после установки подобной карты с VIVO операционной системой будет обнаружено два неизвестных устройства, поэтому либо надо заранее скачать с сайта ATI WDM-драйверы, либо установить их с CD, поставляемого с картой (иногда автоматическое определение не срабатывает, и выдается список устройств, из которых надо корректно выбрать нужные два: первым идет Rage Theater Video, вторым — Rage Theater Audio Video Crossbar).

После чего можно использовать любое ПО, работающее с видеозахватом и понимающее WDM-драйверы. К сожалению, в комплекте с SuperGrace RADEON 8500 VIVO поставляется программа от CyberLink — MediaShow, которая не умеет работать с такими драйверами, поэтому VideoIn активизировать не получилось. Да, забыл сказать, что для поключения устройств к видеокарте с целью видеозахвата, используется поставляемый с картой переходник-разветвитель.

Полагаю, что дальше рассматривать сами карты уже нет надобности, и так ясно, что референс-есть референс. Да и охлаждающие устройства у них типовые. Любопытно только отметить, что карта от SuperGrace комплектуется 3.3ns памятью, которая способна, в принципе работать на 300 (600) МГц без всякого охлаждения.

Рассмотрим комплекты поставок:

SuperGrace RADEON 8500 VIVO 64MB

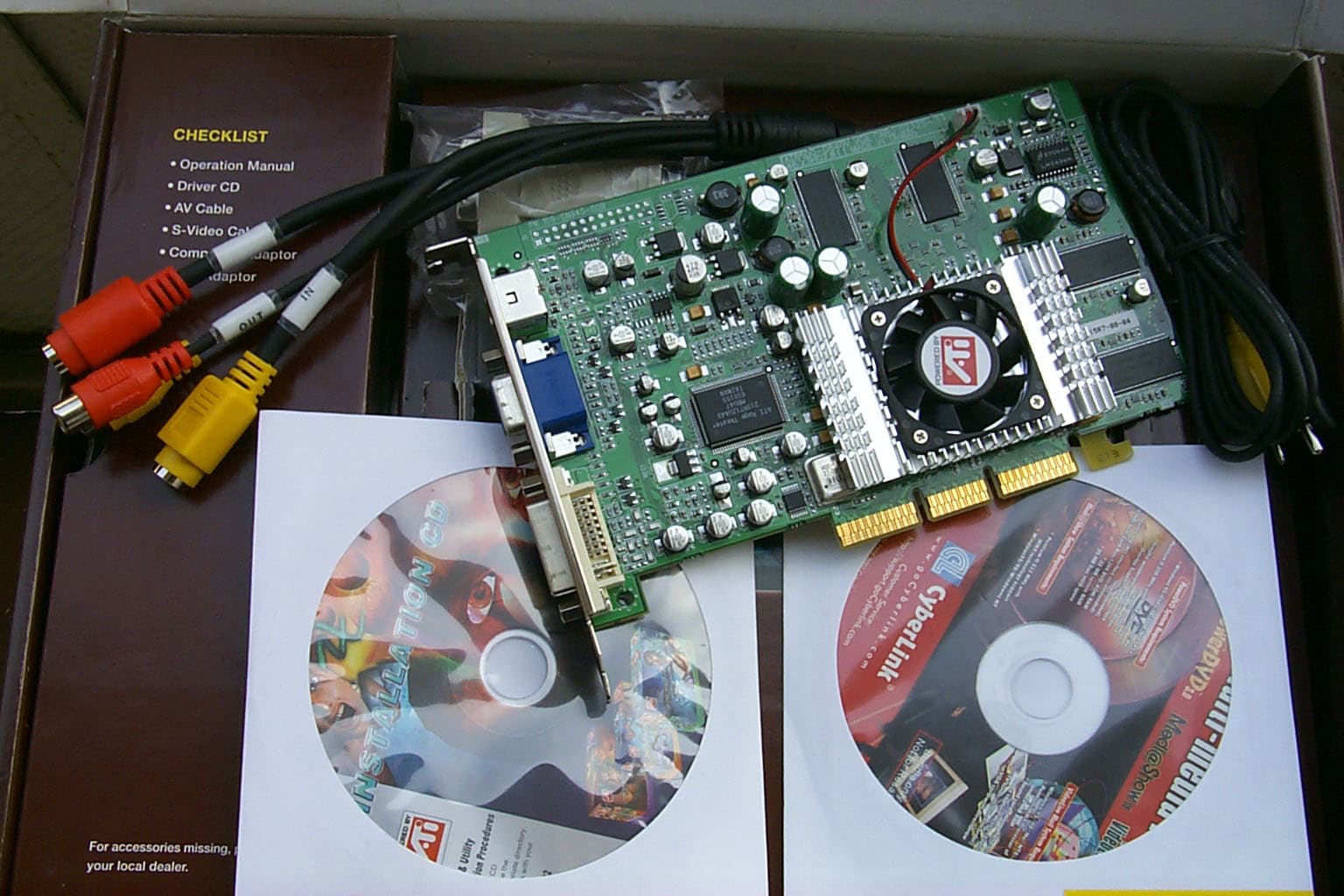

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, диск с ПО от CyberLink (MediaShow, PowerDVD), переходник-разветвитель, переходник DVI-to-d-Sub.
Transcend RADEON 8500LE 64MB

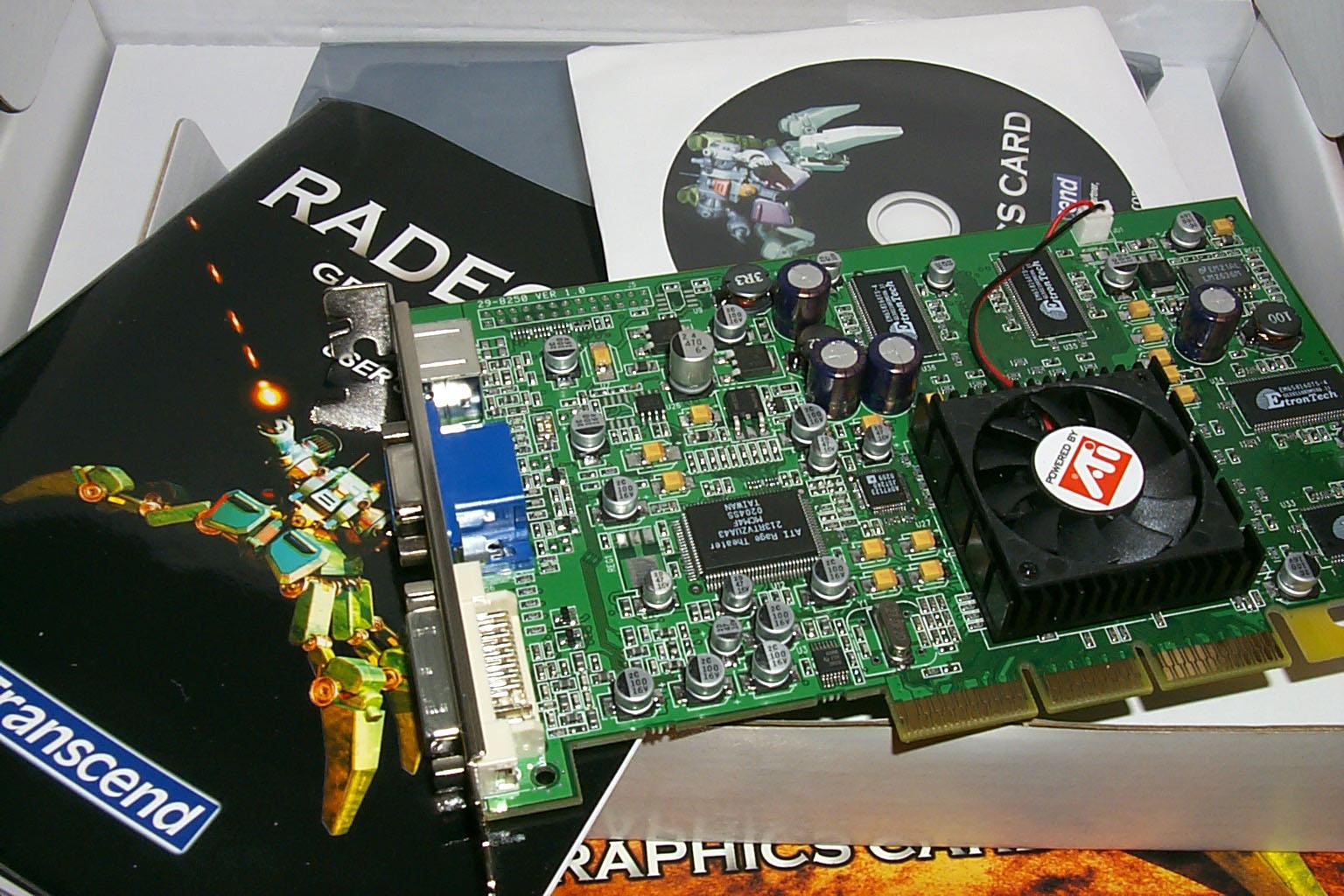

В комплект поставки входят: руководство пользователя и диск с драйверами и утилитами. Никаких переходников нет. Крайне бедная поставка.

Все видеокарты поставляются в retail-упаковках.

SuperGrace RADEON 8500 VIVO 64MB
Типичный дизайн у коробки от SuperGrace, который мы ранее уже видели. Темно-бордовый окрас и неплохой дизайн делают такую упаковку весьма заметной на витринах. Видеокарта сама закреплена внутри коробки в картонных распорках (без антистатического пакета).
Transcend RADEON 8500LE 64MB
Довольная яркая коробка, с использованием любимого Transcend голубого цвета и всякого рода футуристических сцен.

На этом рассмотрение особенностей карт мы заканчиваем.

Разгон

SuperGrace RADEON 8500 VIVO 64MB 275/550 -> 310/620 MHz, отличный показатель потенциала данной карты.
Transcend RADEON 8500LE 64MB 250/500 -> 280/570 MHz, очень даже неплохо для RADEON 8500LE, да еще с 4 ns памятью.

Полагаю, что нет смысла говорить о приростах производительности при таком разгоне. Все давно есть в наших 3DGiТогах.

Подчеркну два важных момента:

  • при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

  1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
  2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
  3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

SuperGrace RADEON 8500 VIVO 64MB 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x100Hz
Transcend RADEON 8500LE 64MB 1600x1200x75Hz, 1280x1024x120Hz, 1024x768x160Hz

Мы видим, что качество 2D у карты от SuperGrace несколько хуже, чем мы привыкли видеть у подобных карт.

Я не стану докучать диаграммами с производительностью, поскольку мы рассмотрели сегодня практически рядовые карты, посмотрите их скорость и качественные показатели в 3DGiТогах.

Коротко скажу, что обе протестированные нами платы имеют высокую надежность в работе, за время тестов не было зависаний или иных внештатных ситуаций. Драйверы устанавливались корректно и нареканий по стабильности не вызывали.

Выводы

  1. Видеокарта от SuperGrace представляет собой практически копию эталонной карты, имеет прекрасное качество 2D (не хуже, чем фирменные платы от ATI), поддерживает VIVO (но только через ATI MMC). Работает на номинальных частотах 275/550 МГц, комплектуется 3.3ns памятью, позволяющей оверклокерам неплохо поднять частоты работы. Отличается неплохой ценой — $130 на начало октября 2002 года.
  2. Видеокарта от Transcend — вообще рядовое изделие, копия эталонной карты, поставка почти OEM по комплектации. Но зато цена одна из самых низких для 250/500 МГц карты на сегодня — около $105 (на начало октября 2002 года).

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Плюсы:

  • Отличное качество исполнения всех карт;
  • Номинальные частоты (это стало плюсом, особенно у RADEON 8500LE, когда сплошь и рядом под этой "вывеской" встречаются карты с пониженными частотами);
  • Наличие у обеих карт TV-out, а у платы от SuperGrace — еще и VIVO;
  • Наличие второго RAMDAC у обеих плат.

Минусы:

  • Отсутствие переходников в комплекте поставки от Transcend.
