ASUS M4A89GTD Pro/USB3 — системная плата на базе чипсета AMD 890GX (Socket AM3)


Мы рассмотрели уже достаточно много плат на чипсете AMD 890GX, причем все они имели какие-то оригинальные особенности, например, MSI решила представить на этом чипсете одну из наиболее оснащенных моделей, из тех что вообще можно приобрести в формате mATX: MSI 890GXM-G65. У ECS, в свою очередь, получилась также одна из наиболее насыщенных периферийной функциональностью плат, но уже по меркам ATX-формата (три графических слота, два сетевых порта, 4 видеовыхода от графического ядра чипсета и т.п.): ECS A890GXM-A. Наконец, Gigabyte озаботилась организацией максимально комфортных условий для тех, кто захочет построить мощную игровую машину с парой двухслотовых видеокарт в конфигурации CrossFire (Gigabyte 890GPA-UD3H). Что ж, посмотрим, чем нас порадует ASUS.

Особенности платы

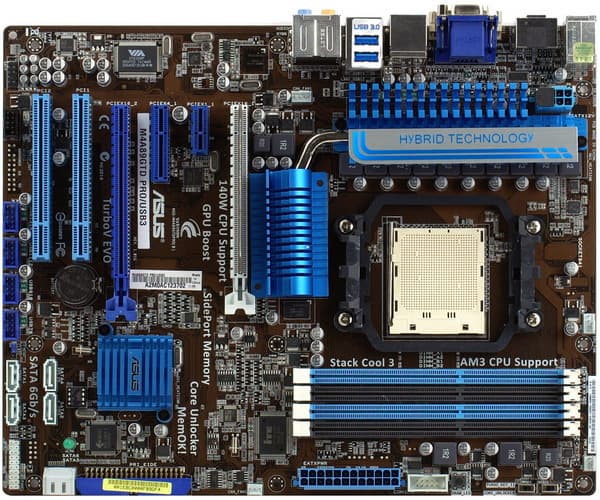

В данном случае графические порты расположены также через двойное расстояние, поэтому двухслотовые карты будут нормально вентилироваться, соответственно, плата выглядит дружелюбно по отношению к любителям мощных игровых систем. Однако тех, кто привык ограничиваться одной картой, в данном случае ожидает не совсем приятный сюрприз. Как следует из описания, полным набором линий PCI Express располагает лишь второй порт, в который и надлежит ставить единственную видеокарту, а первый при этом должен быть заглушен специальной картой. Во всех остальных случаях графические порты располагают только 8 линиями.

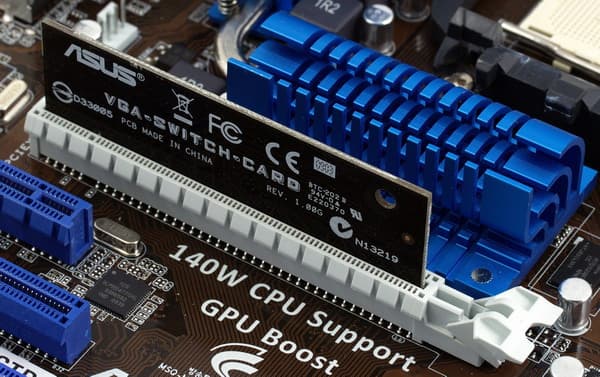

Не совсем ясно, для чего разработчикам пришлось прибегнуть к такому решению, поскольку данный чипсет позволяет конфигурировать слоты автоматически из BIOS, в чем мы и убедились, рассматривая платы от других производителей. С практической точки зрения гибкость полезна для того, чтобы пользователь сам мог решить, что для него важнее: если надо оставить побольше свободных PCIE-слотов, действительно, удобно задействовать под видеокарту второй слот, как и предлагается в данном случае. Но если надо поддержать PCI-карты, предпочтительнее было бы занять видеокартой первый слот. Разумеется, для недорогих и среднебюджетных видеокарт что 8, что 16 линий PCI Express 2.0 представляют избыточную пропускную способность, однако всегда приятно быть уверенным, что имеющиеся возможности используются по-максимуму.

В остальном дизайн платы заслуживает исключительно положительные оценки. Разработчики явно стремились сделать так, чтобы пользователю и сборщику было удобно. Разъемы питания расположены вдоль краев, а процессорный ATX12V дополнительно имеет высокую колодку, чтобы находящийся рядом радиатор не затруднял подключение кабеля питания. Четырех разъемов для вентиляторов вполне достаточно для платы такого класса. Обращает на себя внимание также наличие порта PCI Express x4 для высокоскоростных карт расширения.

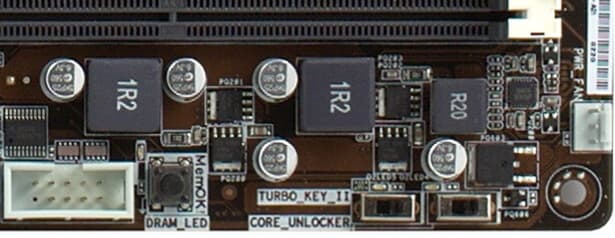

Еще одна оригинальная особенность: механические переключатели для включения автоматического разгона и специального режима для разблокировки ядер у процессоров из соответствующих серий, в частности, трехъядерников, основанных на 4-ядерном ядре и готовящихся к выпуску 4-ядерников на ядре Zosma, полученных блокировкой двух ядер у шестиядерных кристаллов. Здесь также принципиальной необходимости в «механике» нет, те же режимы можно включить и через BIOS.

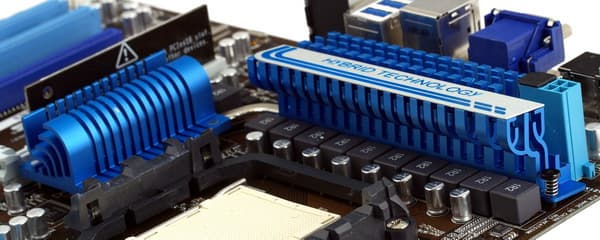

Система охлаждения по меркам современных плат от ASUS скорее практичная, нежели «дизайнерская». И представляет собой функционально наиболее выгодную конструкцию из двух радиаторов, расположенных вокруг процессорного гнезда и соединенных тепловой трубкой. Эффективности такой системы вполне достаточно, чтобы обеспечить охлаждение, в том числе, в разгоне графического ядра до 900-1000 МГц с умеренным подъемом напряжения на 0,1-0,2 В.

На плате установлен видеобуфер для интегрированного графического ядра: DDR3-1600 объемом 128 МБ (Hynix H5TQ1G63BFR-12С). Штатная частота, установленная в BIOS, равна DDR3-1333, но формально в разгоне можно выставить до 2000 МГц, хотя маловероятно, чтобы такая частота оказалась стабильной, а главное практической пользы от этого мероприятия не предвидится. Поскольку, как мы уже проверяли в тестах, в играх первоочередным узким местом является производительность вычислительных конвейеров интегрированного графического ядра (и даже сам факт наличия или отсутствия видеобуфера на плате проявляется в играх незначительно, а заметен лишь в тестах декодирования видео).

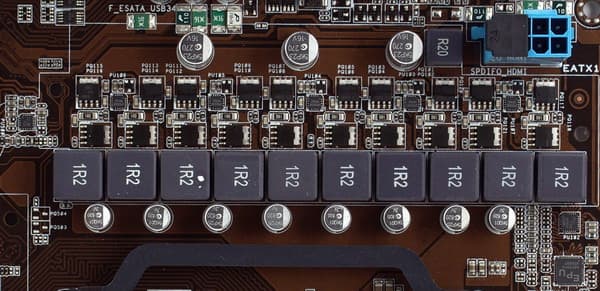

Стабилизатор напряжения питания процессора: 10-канальный (2 канала выделены для питания, интегрированного в процессор, северного моста), установлены по 2 высокоэффективных полевых транзистора с Low RDS (on), 8 конденсаторов — по 820 мкФ и 3 — по 270 мкФ, все конденсаторы на плате — твердотельные, японского производства. Учитывая качественный радиатор на полевых транзисторах, пользователь сможет поставить процессор с TDP до 140 Вт и еще останется запас для разгона.

Комплект поставки включает два специальных SATA-кабеля для подключения 6 ГБ/c устройств и два стандартных, IDE-шлейф, набор Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и фирменную заглушку на заднюю панель.

Помимо стандартных фирменных утилит для перепрошивки BIOS с поиском образа на сайте производителя и мониторинга системных параметров, ASUS предлагает и несколько оригинальных утилит. Например, Turbo Key для превращения кнопки питания в средство, активирующее разгон (какие именно параметры будут отрегулированы, задается тут же в специальном профиле), TurboV (аналог AMD OverDrive) и AI GPU NOS, позволяющая с комфортом разгонять графическое ядро в чипсете.

Из утилит сторонней разработки прилагается антивирус Norton Internet Security. Также плата имеет поддержку технологии Express Gate: возможность быстрой загрузки оболочки на основе Linux с программами для работы в интернете, прослушивания музыки и просмотра фотографий сразу после включения компьютера, подробнее о ней мы рассказывали в обзоре ASUS M3A. Сама оболочка предварительно должна быть установлена на жесткий диск из-под Windows.

Функциональность

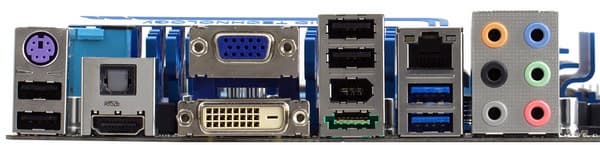

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 890GX (северный мост AMD 890GX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Поддерживаются только процессоры, выпущенные для разъема Socket AM3, в качестве оперативной памяти может быть установлено до 16 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5). Также имеется канал IDE с поддержкой 2 накопителей PATA/133, реализованный в данном случае за счет внешнего контроллера. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892), оптический S/PDIF Out выведен на заднюю панель;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и технологией проверки целостности кабелей AI Net 2;
  • eSATA 2.0 и PATA (JMicron JMB361, интерфейс PCIEx1), с поддержкой порта eSATA 2.0 и канала IDE с поддержкой 2 накопителей PATA/133;
  • FireWire (VIA VT6308P, интерфейс PCI) с поддержкой 2 портов IEEE 1394a 100/200/400 Mбит/с (1 выводится с помощью планки, 1 установлен на задней панели);
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (ITE IT8712F), в BIOS предусмотрено автоматическое управление процессорным и системным вентиляторами, пользователь может выбрать режим: Silent, Standard или Turbo. Регулировка поддерживается как для 4-ех, так и 3-контактных вентиляторов. При выборе режима Silent типичная частота вращения в простое составляет половину от максимального значения для используемого вентилятора (для моделей с трехконтактным разъемом, для моделей с 4-контактным разъемом используется более гибкий алгоритм управления).

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.00, -0.02Отлично
Уровень шума, дБ (А):-89.5Хорошо
Динамический диапазон, дБ (А):89.4Хорошо
Гармонические искажения, %:0.0026Отлично
Гармонические искажения + шум, дБ (А):-82.6Хорошо
Интермодуляционные искажения + шум, %:0.011Очень хорошо
Взаимопроникновение каналов, дБ:-88.7Отлично
Интермодуляции на 10 кГц, %:0.0098Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Один из лучших кодеков среди устанавливаемых на системные платы и реализован на плате достаточно качественно.

Разгон

Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +100—600 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Частота графического ядра в чипсете +400—1500 МГц
Частота видеобуфера +DDR3-1333—DDR3-2000
Напряжение процессора+0,60—2,00 В (CPU)
0,50—1,90 В (CPU NB)
2,2—2,9 В (CPU VDDA)
Напряжение памяти+1,2—2,5 В
Напряжение чипсета+0,80—2,00 В (для северного моста)
1,10—1,40 В (для южного моста)
0,80—1,40 В (для шины HT)
1,50—1,80 В (видеобуфер)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1301 от 12/04/2010.

Все необходимые настройки имеются, обращают на себя внимание широкие диапазоны регулировок практически для всех параметров. Удобно, что тут же в меню подсвечиваются и фактические значения выставляемых параметров. Претензий к автоматике для восстановления параметров по умолчанию при переразгоне нет. Лишь одно замечание хотелось бы высказать к разработчикам: плата почему-то сравнительно долго просыпается, от момента включения питания до вывода заставки BIOS проходит порядка 8-10 секунд. Это особенно заметно, если компьютер подключен к одному монитору вместе с другим источником изображения (например, как в нашем случае, рабочий компьютер — через DVI и тестовый стенд — через VGA). В таком случае при перезапуске компьютера монитор иногда успевает переключится на другой источник, решив, что сигнал пропал.

 Phenom II X4 965 (3,4 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц40003705
Опорная частота (множитель), МГц200 (x20)285 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,50/1,301,48/1,35
Частота (множитель) CPU NB, МГц2600 (x13)2565 (x9)
Частота (множитель) шины HT, МГц2000 (x10)1995 (x7)
Частота памяти, МГцDDR3-1333DDR3-1140
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Неплохие, но и не выдающиеся результаты, вполне соответствующие статусу среднебюджетной утилитарной платы с достаточными для неэкстремалов возможностями в части разгона. А вниманию не очень подкованных в технических вопросах пользователей, желающих тем не менее приобщиться к теме испытания компьютерных компонентов на прочность, посвящены различные полу- и автоматические режимы, которые на платах ASUS очень распространены. Тут и чисто программная Turbo V для разгона из-под Windows, и опция CPU Level Up в BIOS, фиксированно поднимающая множитель или опорную частоту, для получения требуемой частоты процессорных ядер. В данном случае появилась еще одна возможность, для активации которой надо включить соответствующий тумблер на плате, после чего теоретически результат разгона (после перезагрузки) должен определиться в ходе самотестирования. На практике, впрочем, как и в случае с абсолютным большинством встречавшихся нам автоматических «разгонялок», результат далек от оптимального. Например, для Phenom II X4 965 плата выбрала только разгон ядер с помощью множителя до 3,7 ГГц, что формально неплохо в качестве умеренного разгона, хотя поднять частоту CPU NB тоже не помешало бы, а вот Phenom II X4 810 получил 2,8 ГГц за счет подъема опорной частоты до 216 МГц, но при этом частота памяти была совершенно нелогично занижена до DDR3-864. Хотя в тесте использовались модули от Corsair, оверклокерские и спокойно воспринимающие частоту DDR3-1600.

Но идея освободить пользователя от ручного управления владеет умами инженеров ASUS даже в большей степени, чем может показаться на первый взгляд. Поэтому и для разгона графического ядра, помимо возможности вручную определить частоту ядра и памяти, есть автоматическая настройка. В режиме Turbo, судя по всему, разгон не превышает 10-15%, и проблем не возникает, а в режиме Extreme явно требуется слегка поднять напряжение северного моста, что автоматика делать не умеет, и в нашем случае этот режим оказался нестабильным. Что касается разгона вручную, то при минимальном повышении напряжения на 0,05-0,1 В, графическому ядру HD 4290 свободно покоряется частота 1000 МГц, а при более высоком напряжении — и 1,2-1,5 ГГц. Кстати, примерно такая же ситуация наблюдалась и для чипсета AMD 790GX.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Gigabyte 890GPA-UD3H, на аналогичном чипсете.

дискретная графика (Radeon HD4850) Gigabyte 890GPA-UD3HASUS M4A89GTD Pro/USB3
Архивирование в 7-Zip, мин:сек 2:172:17
Архивирование в WinRAR, мин:сек1:151:15
HDPlay (DXVA OFF/ON), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6262
World in Conflict (Very High@1680x1050), fps2929


интегрированная графикаGigabyte 890GPA-UD3HASUS M4A89GTD Pro/USB3
Архивирование в 7-Zip, мин:сек 2:172:18
Архивирование в WinRAR, мин:сек1:151:17
HDPlay (DXVA OFF/ON), CPU load 26%/3%29%/3%
Crysis (Low@1024x768), fps3636
World in Conflict (Low@1680x1050), fps3232
FarCry 2 (Low@1280x720), fps3535

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 Gigabyte 890GPA-UD3HASUS M4A89GTD Pro/USB3
Редактирование текста, Вт (Cool’n’Quiet ON)8471
Редактирование текста, Вт (Cool’n’Quiet OFF)10188
Игра FarCry 2, Вт 170-206129-177


Phenom II X4 810 + чипсетная графика Gigabyte 890GPA-UD3HASUS M4A89GTD Pro/USB3
Редактирование текста, Вт (Cool’n’Quiet ON)1813
Редактирование текста, Вт (Cool’n’Quiet OFF)47 25
Игра FarCry 2, Вт 74-9274-89

На плате ASUS имеется микросхема EPU, которая теоретически ответственна за динамический выбор числа активных фаз стабилизатора напряжения. Впрочем, активация соответствующего режима через одноименную утилиту под Windows не влияет на фактический уровень потребления. Может быть, технология работает по умолчанию? Как бы то ни было, плата от ASUS оказалась экономичнее модели от Gigabyte как в режиме с интегрированной графикой, так и с внешней картой.

Выводы

Плата оснащена достаточно неплохо, но не представляет собой чего-то исключительного, реализованы возможности чипсета с дополнением в виде контроллеров eSATA, FireWire и USB 3.0 (впрочем, для тех кому последняя опция не нужна, есть версия платы, отличающаяся лишь отсутствием дополнительного USB-контроллера). Добротную реализацию, в том числе, достаточно отлаженный BIOS можно записать в актив, как и наличие различных функций для автоматического разгона, для тех кому это интересно. В пассиве: отсутствие гибкости в конфигурировании графических портов, что можно считать виртуальным недостатком, и весьма странное с потребительской точки зрения решение организовать IDE-канал за счет внешнего контроллера. Это вынужденная мера в случае с чипсетами от Intel, не имеющих соответствующей функциональности уже довольно давно. Но в AMD-чипсетах, к счастью, полноценная поддержка IDE-накопителей сохранена, и у чипсетного канала есть неоспоримые достоинства в плане совместимости с различными ОС, загрузчиками, программами для создания резервных копий и т.п. Впрочем, для большинства пользователей все это не столь существенно, и если цена будет адекватна на фоне конкурентов, плата будет пользоваться спросом.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя




28 мая 2010 Г.
