ECS A890GXM-A — системная плата на чипсете AMD 890GX (Socket AM3)


Хотя компания ECS уже давно не ввязывается в спор с основными конкурентами на рынке «пафосных» плат на топовых чипсетах с нагромождением тепловых трубок, эксклюзивными опциями и боевой раскраской, свой стиль платы под этой маркой имеют. Во всяком случае, представителей среднебюджетного семейства Black Series можно опознать, даже если бы они не имели соответствующей надписи на радиаторе. А это, пожалуй, не меньшее достижение, поскольку функциональную плату без излишеств труднее сделать узнаваемой.

Особенности платы

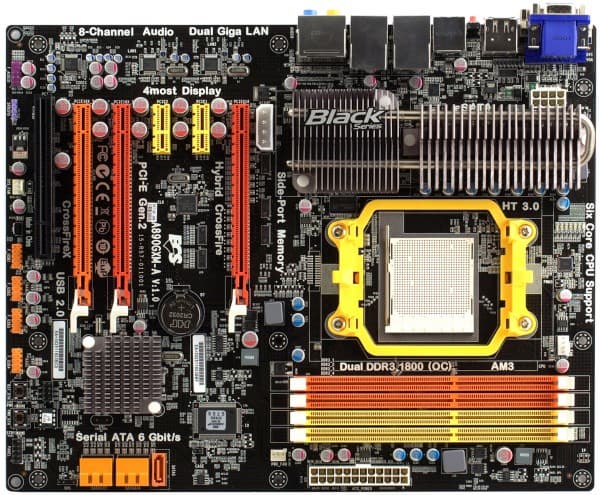

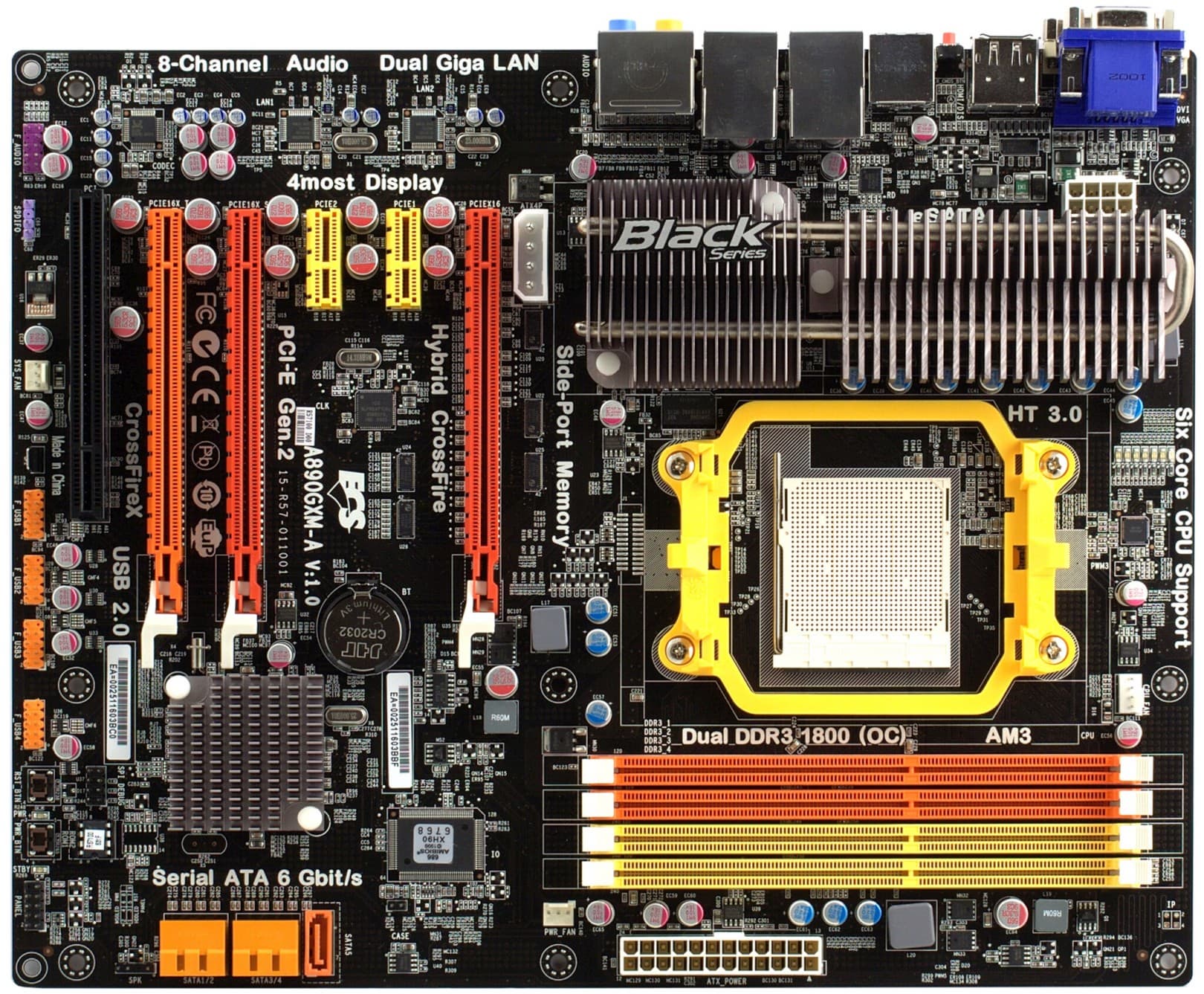

Два графических порта уже давно не редкость, а среди плат для AMD-платформы встречается не только в среднебюджетных, но и иногда совсем недорогих платах. Поэтому, чтобы выделиться, разработчики ставят уже по три порта, два основных (темно-красного цвета) готовы принять две видеокарты для организации CrossFire, с автоматическим переключением в симметричную конфигурацию (x8+x8) после установки второй карты, а третий порт может быть использован, например, для отдельной карты для имитации физических спецэффектов, присутствующих в некоторых играх. И, конечно, для любой другой PCI Express-совместимой карты, которой достаточно пропускной способности четырех линий интерфейса PCI Express 2.0.

Еще одна особенность компоновки, активно эксплуатируемая ECS, это расположение северного моста чипсета в непосредственной близости от схемы процессорного стабилизатора напряжения, что позволяет уместить весь этот узел, вместе с радиаторами, не выступая за габариты задней панели. Соответственно, для слотов расширения, и карт, в них установленных, остается максимум места, сколько вообще может предложить плата в формате ATX. Словом, дизайн произвел приятное впечатление, да и исполнение радует, в частности, использование твердотельных конденсаторов даже во второстепенных цепях, аккуратные катушки в литых корпусах, и даже пара кнопок для включения и перезапуска, облегчающие тестирование.

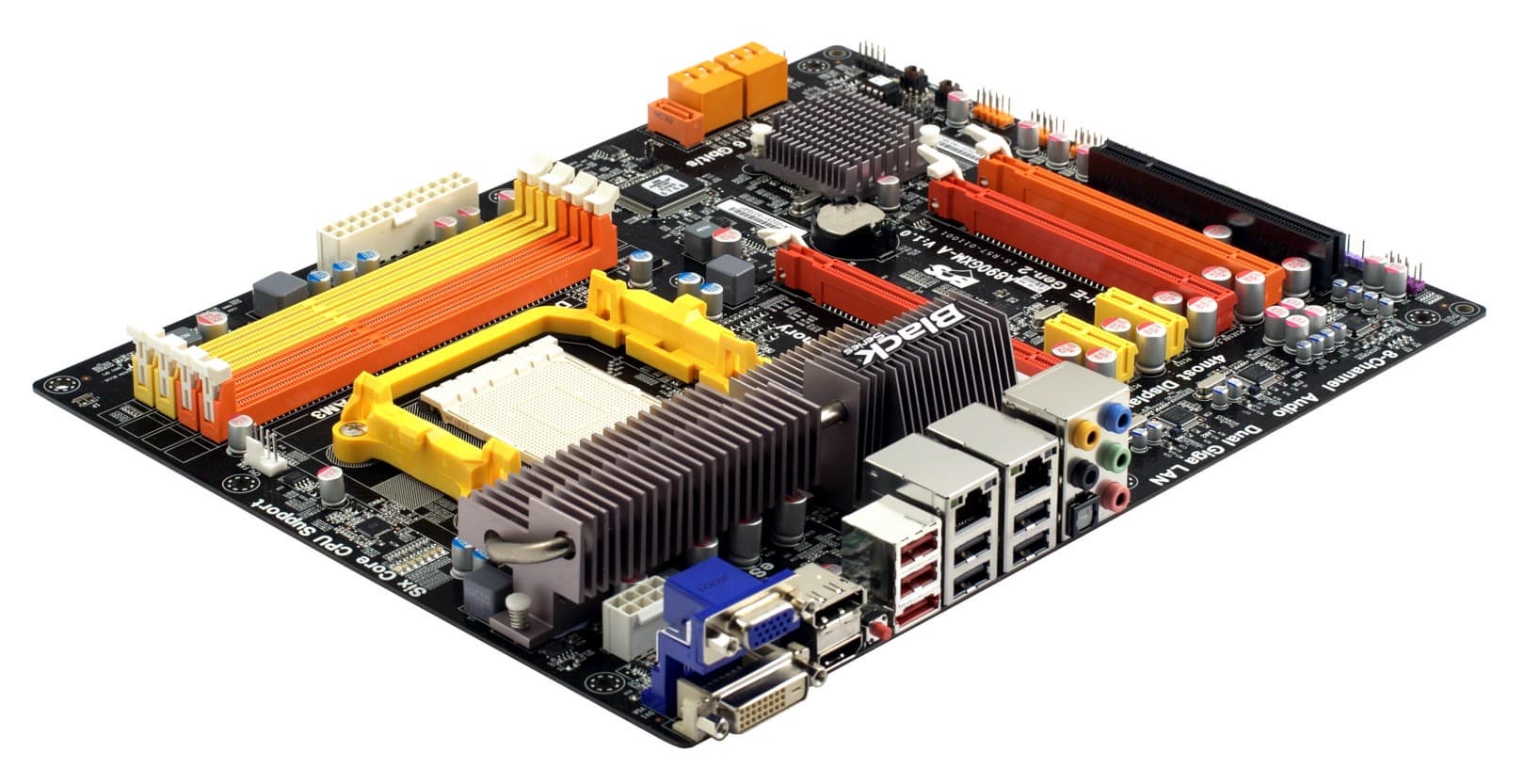

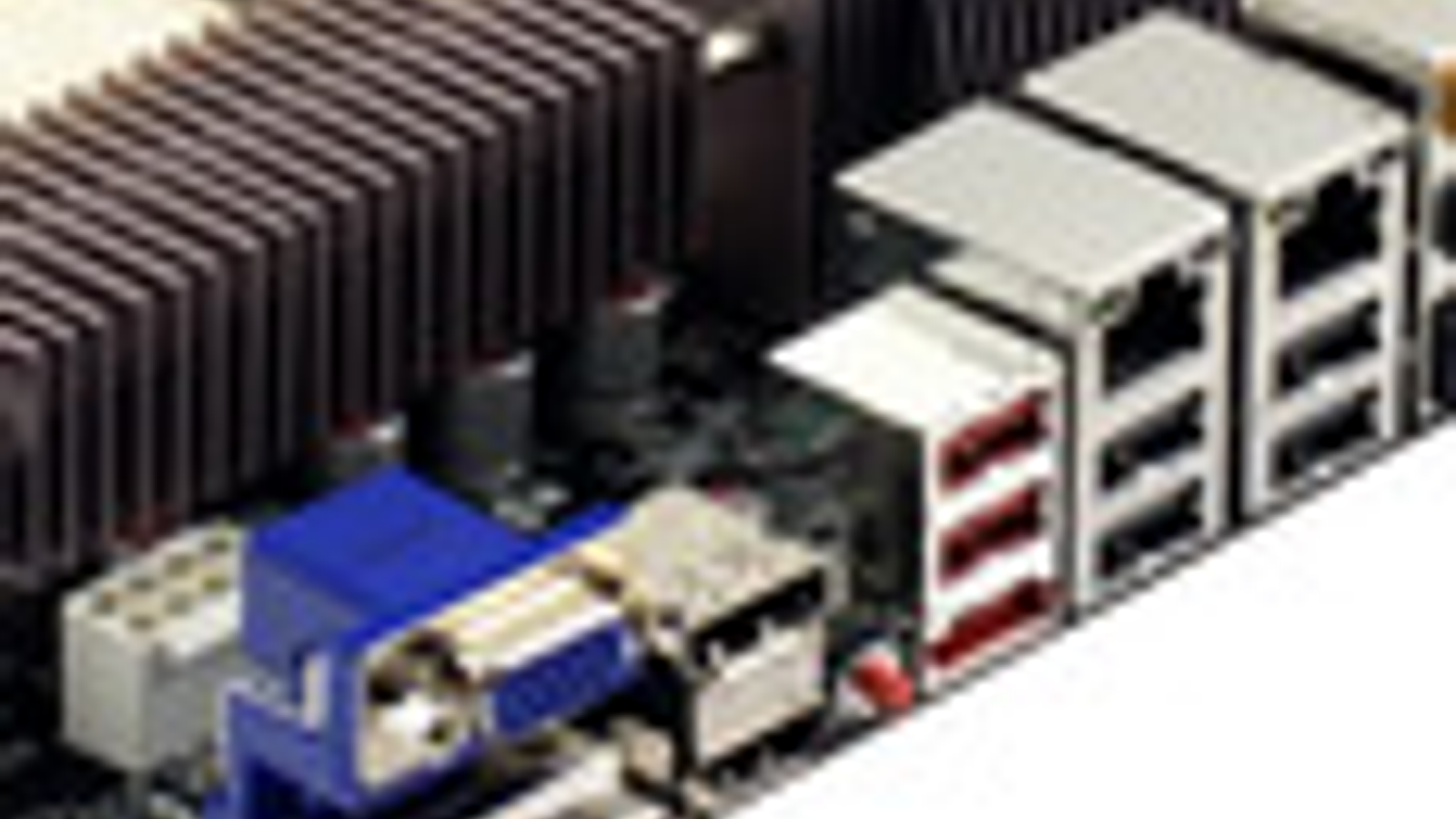

по ссылке — вид платы в 3/4 со стороны задней панели

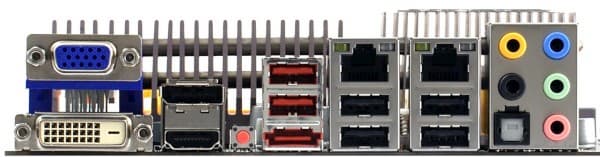

Набор интерфейсов весьма любопытный. В первую очередь внимание привлекают четыре видеовыхода, эта опция даже получила имя собственное «4most Display», то есть возможность подключения всех четырех основных типов мониторных интерфейсов: DVI, VGA, HDMI и DisplayPort. Разумеется, одновременно использовать можно только один из трех цифровых совместно с VGA, таково требование чипсета. Вторая особенность состоит в наличии двух гигабитных сетевых портов с возможностью объединения пропускной способности при использовании соответствующего сетевого оборудования. Очень удобно и наличие кнопки для очистки CMOS. А вот контроллер USB 3.0 на плате не установлен, для тех же, кого это обстоятельство может смутить, в ECS предусмотрели специальную комплектацию платы A890GXM-AU, в которой имеется PCIE-контроллер на плате расширения, просто устанавливаемой в один из слотов самим пользователем.

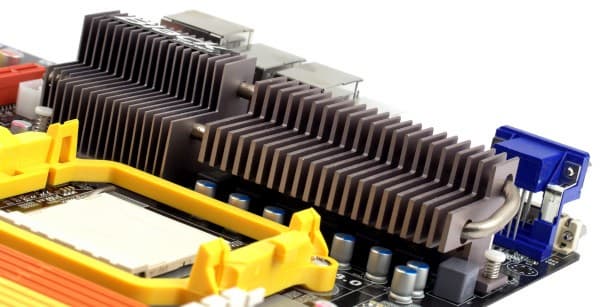

Как уже было отмечено, индивидуальность дизайна обусловлена размещением северного моста рядом с процессорным стабилизатором, в результате система охлаждения имеет характерный вид, который можно назвать моноблочным. Хотя радиаторов в данном случае все-таки два и соединены они тепловой трубкой. Обдув такой конструкции обеспечит и стандартный коробочный процессорный кулер, хотя и сами по себе радиаторы достаточно теплоемкие, чтобы проблем не возникло даже в умеренном разгоне. Мы хотя и используем кулер с радиально установленным вентилятором (то есть в данном случае дополнительный обдув был минимальным) в процессе всех тестов нагрева радиатора выше 32 градусов не зарегистрировали.

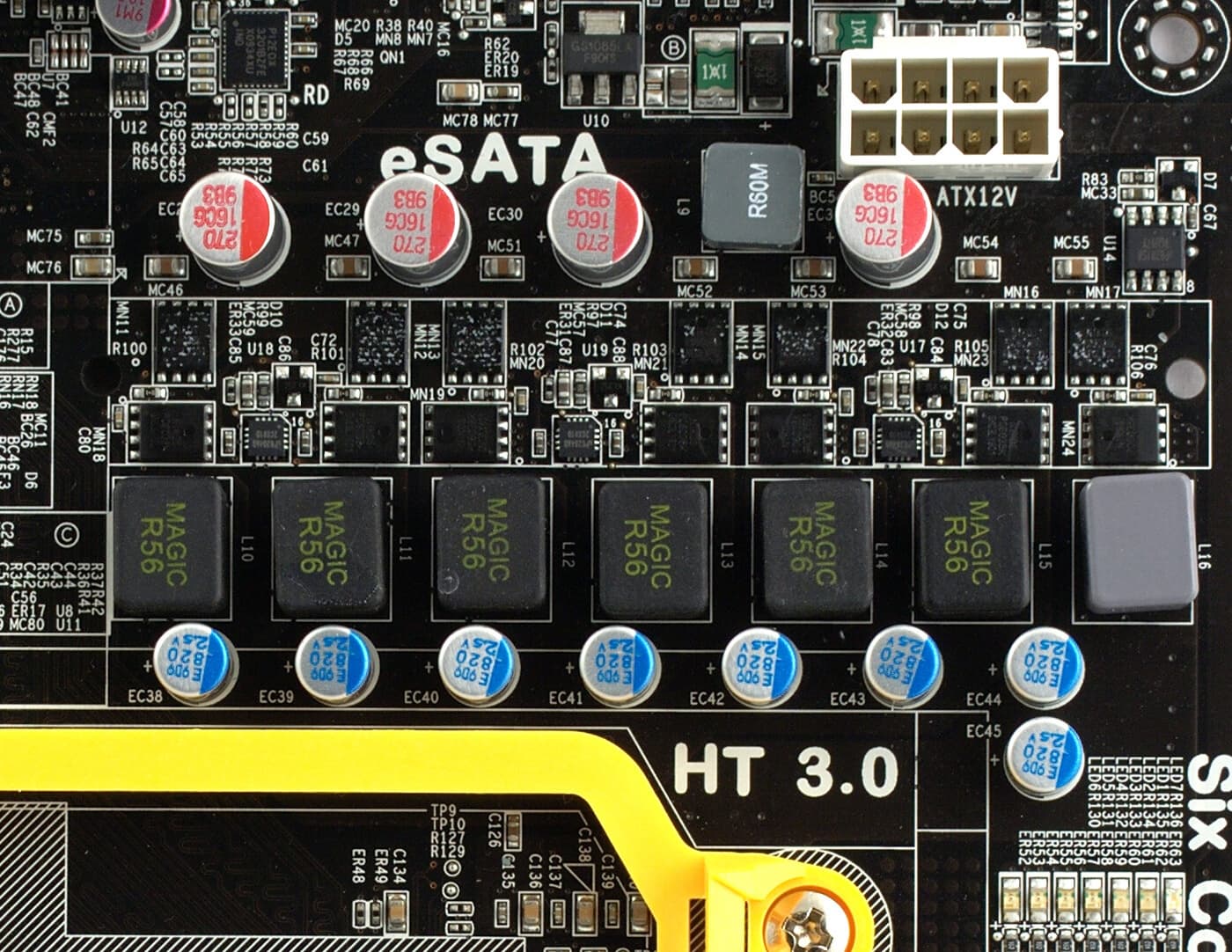

Стабилизатор напряжения питания: 7-канальный, довольно непривычное число, хотя с учетом скорого выпуска шестиядерных процессоров, наличие по одному каналу в расчете на ядро плюс дополнительный канал для контроллера памяти выглядит естественным вариантом, во всех каналах установлено по 2 высокоэффективных полевых транзистора с Low RDS (on). Имеется 8 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все конденсаторы фирменные, твердотельные. Возможность установки процессоров с TDP=140 Вт не подвергается сомнению, а для тех, кто озабочен экономией, приятной новостью может послужить наличие динамического управления количеством активных фаз, которая имеет светодиодную индикацию, так что в простое мы можем наглядно наблюдать, что двух каналов (с учетом постоянно активного канала, питающего контроллер памяти) хватает для любого процессора под Socket AM3, включая, кстати, и шестиядерники.

В качестве видеобуфера для графического ядра на плате установлена микросхема GDDR3-1600 Samsung K4W1G1646E-HC12 объемом 128 МБ, любопытно использование памяти GDDR3, которая в общем-то и рассчитана на работу с графическими данными, но на системных платах и младших видеокартах обычно ставится простая DDR3. При этом максимальная, и она же используемая по умолчанию, частота, которую можно установить в BIOS для видеобуфера равна 1333 МГц.

Комплектация включает 4 SATA-кабеля с удобными металлическими защелками и фирменную планку на заднюю панель черного цвета с мягкой антистатической прокладкой. Помимо стандартного полного руководства, имеется краткая инструкция по сборке на нескольких языках, включая русский. На диске, наконец-то, появилась утилита для перепрошивки BIOS с поиском образа на сайте производителя.

Функциональность

Плата основана на чипсете AMD 890GX (северный мост AMD 890GX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 5 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), а также внешний порт eSATA 3.0.

На плате установлены дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892), на заднюю панель выведен оптический S/PDIF Out;
  • 2 сетевых контроллера (Realtek 8111DL, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и возможностью объединения в единый канал;
  • cистемный мониторинг (ITE IT8721F-S), в BIOS предусмотрено автоматическое управление частотой вращения, причем как для процессорного (только для 4-контактного вентилятора), так и системного. Пользователь может выбрать температурный порог, выше которого включается плавное регулирование частоты вращения и значение байта «Start PWM Value», задающее минимальную частоту вращения, поддерживаемую, пока температура не превысила заданный температурный порог. Частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.01 Отлично
Уровень шума, дБ (А): -87.4 Хорошо
Динамический диапазон, дБ (А): 87.2 Хорошо
Гармонические искажения, %: 0.0043 Очень хорошо
Гармонические искажения + шум, дБ (А): -71.2 Средне
Интермодуляционные искажения + шум, %: 0.026 Хорошо
Взаимопроникновение каналов, дБ: -88.1 Отлично
Интермодуляции на 10 кГц, %: 0.022 Хорошо

Общая оценка: Очень хорошо (подробнее).

Результаты типичные, хотя и встречаются платы, которые с данным кодеком по ряду показателей набирают более высокие оценки, но субъективная разница в качестве звучания при этом минимальна. Аналоговые выходы вполне можно использовать с недорогими многоканальными комплектами колонок в контексте домашнего кинотеатра. Ну а тем, кому хочется большего, предлагается воспользоваться оптическим S/PDIF и HDMI.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—500 МГц
Частота графического ядра в чипсете + 200—2000 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Напряжение процессoрного ядра + +50—+500 мВ
Напряжение памяти + +10—+630 мВ
Напряжение чипсета + +10—+630 мВ мВ (для северного моста)
+10—+150 мВ В (для южного моста)
1,50—1,75 В (для микросхемы SidePort)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS от 10/02/2010.

Имеется полный комплект параметров, обычно используемых в разгоне, за исключением возможности настроить напряжение северного моста в процессоре (CPU NB). Автоматическая загрузка с параметрами по умолчанию, к сожалению, как и раньше, работает не очень четко, наглядной индикации частот, которые получатся после применения настроек в BIOS не имеется, а учитывая, что возможности сохранения пользовательских профилей тоже не предусмотрено, плата выглядит не очень дружелюбно по отношению к оверклокерам.

  Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3700 3380
Опорная частота (множитель), МГц 200 (x18,5) 260 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,48/1,10 1,35/1,20
Частота (множитель) CPU NB, МГц 2200 (x11) 2340 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 2080 (x8)
Частота памяти, МГц DDR3-1333 DDR3-1040
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Упомянутое ограничение на возможность подъема напряжения северного моста в чипсете, действительно, несколько ограничило разгон CPU NB, но поскольку множитель регулируется, это не должно было принципиально сказаться на разгоне процессорных ядер. Но вероятно имеются еще какие-то ограничения, поэтому удачным можно назвать лишь разгона процессора с разблокированным множителем, а успехи в разгоне стандартного процессора весьма посредственные.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы MSI 890GXM-G65 на аналогичном чипсете.

дискретная графика (Radeon HD4850) MSI 890GXM-G65 ECS A890GXM-A
Архивирование в 7-Zip, мин:сек 2:15 2:20
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 60 55
World in Conflict (Very High@1680x1050), fps 30 30


интегрированная графика MSI 890GXM-G65 ECS A890GXM-A
Архивирование в 7-Zip, мин:сек 2:17 2:19
Архивирование в WinRAR, мин:сек 1:15 1:17
HDPlay (DXVA OFF/ON), CPU load 30%/3% 29%/3%
Crysis (Low@1024x768), fps 35 36
World in Conflict (Low@1680x1050), fps 32 32
FarCry 2 (Low@1280x720), fps 34 34

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 MSI 890GXM-G65 ECS A890GXM-A
Редактирование текста, Вт (Cool’n’Quiet ON) 61 (APS On)
66 (APS Off)
71
Редактирование текста, Вт (Cool’n’Quiet OFF) 83 95
Игра FarCry 2, Вт 143-196 148-184


Phenom II X4 810 + чипсетная графика MSI 890GXM-G65 ECS A890GXM-A
Редактирование текста, Вт (Cool’n’Quiet ON) 15 (APS On)
18 (APS Off)
13
Редактирование текста, Вт (Cool’n’Quiet OFF) 35 28
Игра FarCry 2, Вт 69-81 64-84

Производительность плат практически одинакова, а вот в вопросах экономичности различия есть. Плата от ECS наилучшим образом проявляет себя в режиме с интегрированной графикой, зато MSI более экономична в режиме с дискретной видеокартой. Поскольку динамическое управление количеством активных фаз стабилизатора напряжения у платы ECS неотключаемое, приведен только один результат.

Выводы

Очень утилитарная и в тоже время не лишенная оригинальных особенностей плата. Наличие всех современных видеовыходов позволяет подключить любой монитор без переходников, два сетевых порта могут пригодиться как желающим использовать компьютер в качестве шлюза, так и для организации особо скоростного канала. Такие мелочи как кнопка для очистки CMOS на задней панели, а также кнопки включения и перезапуска на самой плате, тоже полезны, как минимум, на время настройки. Словом, все особенности, которые отличают эту плату от конкурентов на этом же чипсете в какой-то мере полезны, а не сделаны лишь ради того, чтобы хоть чем-то выделиться. Лишь любители технических экспериментов, избалованные «оверклокерскими» опциями на других платах, могут посетовать на недостаточную поддержку в первую очередь со стороны программистов BIOS, тут у ECS явно не хватает ресурсов или наработок. Но вот совместимость с памятью на этот раз не вызывает нареканий, поэтому для работы на штатных режимах плату можно смело рекомендовать к приобретению.
