ASUS M3A — системная плата на базе чипсета AMD 770 (Socket AM2+)


  • Чипсет AMD 770 (северный мост AMD 770 и южный SB600)

Несмотря на то, что видеокарты с поддержкой PCI Express 2.0 появились уже более полугода назад, и на сегодня видеокарты для PCI Express 1.0 вообще не выпускаются, с поддержкой этой шины в массовых чипсетах должным образом дела обстоят лишь у компании AMD, которая одновременно с видеокартами выпустила и чипсеты AMD 770 и 790X/FX, а впоследствии и модели с интегрированной графикой (780G/780V). Все — для платформы Socket AM2+.

Хотя, казалось бы, NVIDIA в не меньшей степени заинтересована в раскрытии талантов своих видеокарт и наряду с AMD демострировала слайды, объясняющие, что на высоком разрешении, поддержка PCI Express 2.0 полезна и для отдельно взятых видеокарт на современных графических процессорах, а не только для CrossFire/SLI-тандемов. Ведь аппетиты игр постоянно растут и даже при большом объеме установленной видеопамяти, может требоваться динамическая подгрузка данных, как минимум, при переходе между сценами. Тем не менее, полноценная реализация PCI Express 2.0 (в чипсете, а не с помощью дополнительного моста) появилась в чипсетах NVIDIA лишь совсем недавно. Для процессоров AMD весной были выпущены чипсеты NVIDIA nForce 730a/750a/780a и GeForce 8200, а для Intel лишь очень дорогой 790i.

Что касается Intel, то под свои весьма достойные процессоры, эта компания выпускает чипсеты явно спустя рукава — массовый на сегодня P35 поддержки PCI Express 2.0 не имеет, хотя в топовые чипсеты таковая была введена еще с выпуском X38 (и соответственно, имеется и в X48). Но цены (от $200—250 за самую скромную по комплектации) и характеристики плат на «экстремальных» чипсетах способны вызвать энтузиазм лишь у собственно «энтузиастов», и в гораздо меньшей степени — у нормальных пользователей. А формально ориентированный на массовый рынок P45, получивший поддержку PCI Express 2.0, и наконец вышедший в рамках Computex, судя по характеристикам первых плат, в массовый сегмент попадет не завтра. Производители будут еще какое-то время собирать сливки, уверяя пользователей, что перед ними нечто новое и «революционное».

Между тем, стоимость плат на AMD 770 вписывается в $100 с запасом уже давно, что позволяет большую часть бюджета потратить на основные компоненты игрового компьютера — видеокарту и процессор. Ну а о вопрос, как целесообразно распределить средства между этими двумя компонентами, мы подробно рассматривали в недавней статье. К которой «смеем осмелиться» переадресовать также и тех, кто воспринял чересчур назойливую рекламу Core 2 Duo/Quad слишком буквально :)

Однако довольно лирики, ибо плата, являющаяся объектом нашего сегодняшнего рассмотрения, довольно прозаичная (синоним — практичная).

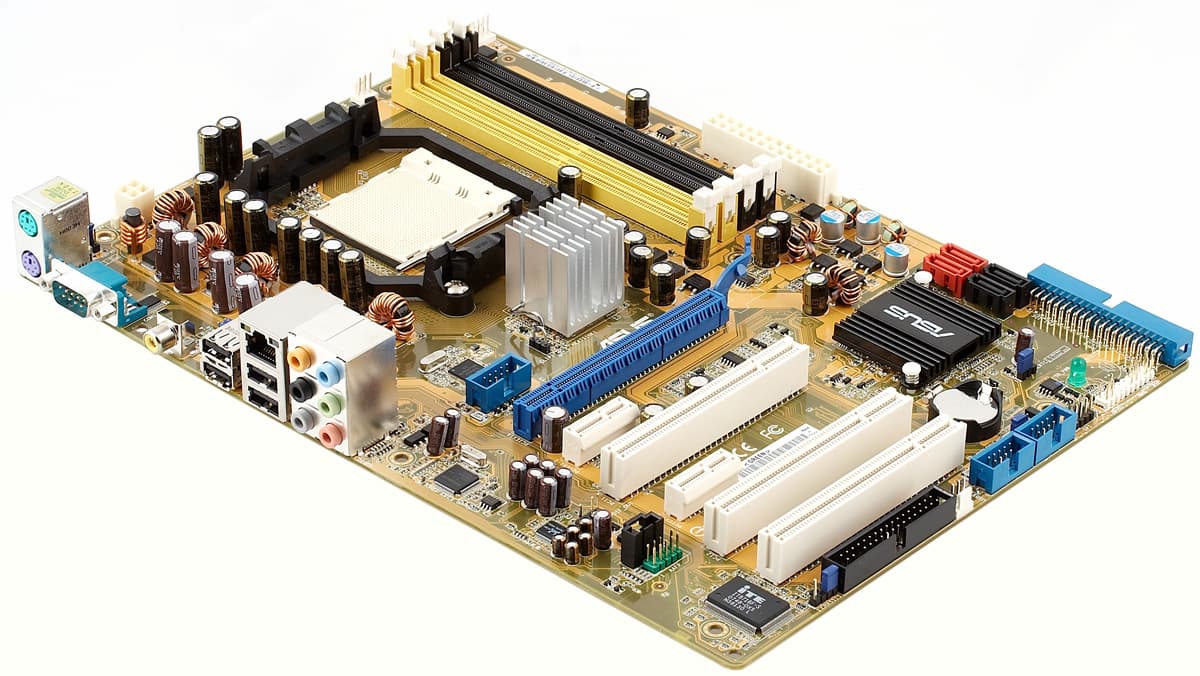

Дизайн платы совершенно традиционный, так что особо и нечего отметить. Пользователь сможет установить три PCI-карты, даже если видеокарта займет два слота. А также (что на практике мало востребовано) сможет поставить длинную PCI-карту, ни в чем не ограничив периферийную функциональность платы, поскольку находящийся в этой зоне IDE-слот «положен на бок». Обращает на себя внимание расположение одного из дополнительных USB-портов у переднего края платы, что позволяет установить в него модуль с внешними выходами (как например, фирменные Wi-Fi-модули от самой ASUS ). Но в продаже найти такие модули непросто.

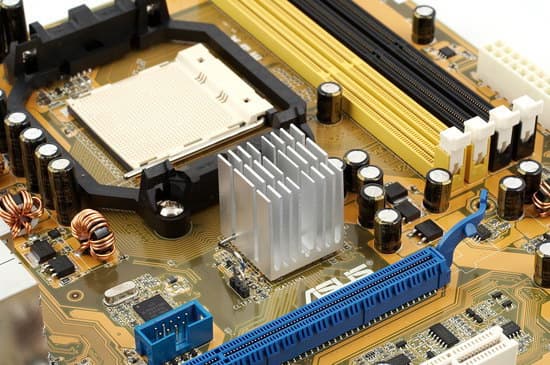

Радиатор на северном мосту очень компактный, и поэтому выглядит высоким, хотя возвышается над платой всего на 3 см и не помешает установке какого-угодно процессорного кулера. Со своей задачей справляется легко, как уже не раз отмечалось, посоревноваться в экономичности с современными чипсетами AMD могут, пожалуй, лишь чипсеты VIA, причем, скорее всего, победа окажется на стороне компании с названием, начинающимся на букву «A» (а не заканчивающимся).

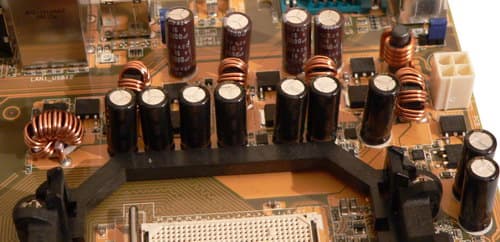

А вот схемы питания на этой плате выглядят неоднозначно. Формальные характеристики не вызывают возражений — импульсный 5-фазный стабилизатор напряжения для процессора, установлено по 2 полевых транзистора на канал, 9 конденсаторов по 1800 мкФ от Mitsubishi и 4 конденсатора по 1000 мкФ от United Chemi-Con. Остаются риторические вопросы: стоит ли требовать на современной плате обязательного использования полимерных конденсаторов (на наш взгляд — вовсе не обязательно, особенно если суммарная емкость, как в данном случае, достаточная, а сами конденсаторы греются очень слабо) и обязательно ли применение катушек индуктивности, залитых в корпуса, дабы избежать посторонних шумов при специфической нагрузке (здесь ответ уже не такой однозначный, мы склоняемся к тому, что все же желательно катушки заливать, с другой стороны, конкретно данная плата, сколько мы нарочно не прислушивались, вела себя образцово тихо). Ну а главное: с питанием разогнанного до 3,1 ГГц процессора стабилизатор справился надежно, нагрев элементов, при использовании коробочного кулера на процессоре, даже на ощупь был невелик, а установка кулера Zalman CNPS9500 AM2 и вовсе снижала температуру компонентов стабилизатора до комнатной.

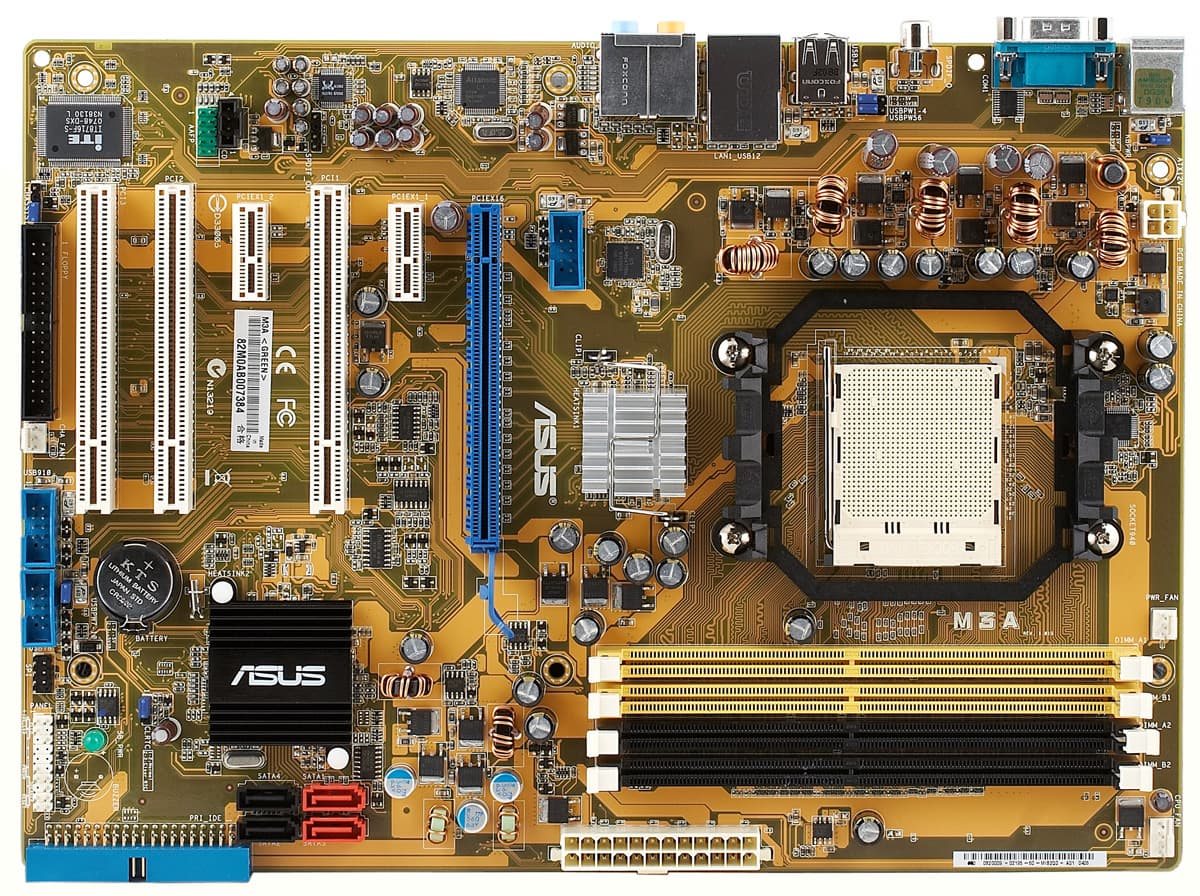

Разведенных, но нераспаянных элементов на плате нет, это единственная модель на данном чипсете в модельном ряду ASUS, размер платы — «усеченный» ATX (305×218 мм), крепление к корпусу шестью винтами, правый край, содержащий разъем для накопителей и весьма тугой разъем питания повисает в воздухе, что не способствует надежности платы и удобству сборки.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Q-Fan Function — автоматическое управление частотой вращения процессорного вентилятора и вентиляторов, подключенных к разъемам Chassis Fan, в зависимости от температуры процессора и системной. Можно выбрать лишь режим (Optimal, Silent и Performance). Performance и Optimal задают весьма похожий алгоритм — обороты, близкие к максимальным, достигаются уже при 40 градусах, Silent при такой температуре поддерживает половинную скорость, а на максимальные обороты вентиляторы выходят при 50—55 градусах. Регулировка поддерживается как для трех, так и 4-контактных вентиляторов. Доступна регулировка и для вентилятора, подключенного к разъему Chassis Fan (но снижение на практике очень незначительное, даже в режиме Silent).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2 и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, на сайте доступен список протестированных на совместимость, где перечислены и процессоры с TDP=125 Вт);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 1 слот PCIEx16 2.0;
  • 2 слота PCIEx1 2.0;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения датчика Chassis Intrusion;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • 3 разъема для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения и ограниченной совместимостью с 3-контактными вентиляторами.

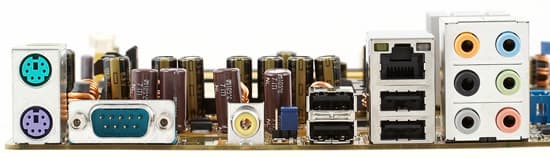

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • разъемы PS/2 для клавиатуры и мыши;
  • COM-порт;
  • коаксиальный S/PDIF-Out;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: достаточно тонкая коробка, оригинальная для данной модели;
  • Документация: руководство пользователя на английском языке и сокращенная инструкция на европейских языках, включая русский;
  • 2 SATA и переходник-разветвитель питания на 2 устройства;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Набор Q-Сonnectors для удобного подключения и отключения проводов от передней панели корпуса;
  • Компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II (для мониторинга системных параметров), AI Gear 2 для управления режимами Smart Q-Fan, AI Nap для сохранения состояния в Windows перед выключением для быстрого восстановления после включения.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, CD-In и 2 разъемами S/PDIF-Out;
  • Cетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на базе контроллера Atheros Attansic L1 с интерфейсом PCI Express и поддержкой технологии AI NET 2 (мониторингом наличия соединения из BIOS и определение расстояния до места повреждения кабеля).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,16Очень хорошо
Уровень шума, дБ (А): -83,8Хорошо
Динамический диапазон, дБ (А): 83,9Хорошо
Гармонические искажения, %: 0,010Хорошо
Гармонические искажения + шум, %: -74.2Средне
Интермодуляционные искажения + шум, %: 0,025Хорошо
Взаимопроникновение каналов, дБ: -84,1Очень хорошо
Интермодуляции на 10 кГц, %: 0,112Средне

Общая оценка: Хорошо (подробнее). На этот раз было решено вместо почти традиционных для ASUS аудиокодеков ADI поставить гораздо более распространенный Realtek ALC883. На сегодня в линейке Realtek есть модели с более привлекательными характеристиками, однако, в любом случае, установленный непосредственно на плату аудиокодек не претендует на удовлетворение вкусов взыскательных поклонников особо чистого звука. И поскольку на плате достаточно слотов расширения для установки звуковой карты любого класса и формата, требовать поставить в качестве «интегрированного звука» что-то более качественное и дорогое было бы идеологически неверно. Недорогие полноразмерные платы на чипсетах без интегрированной графики фактически и адресованы желающим собрать компьютер, максимально используя компоненты, подбираемые по своему вкусу.

Фирменные технологии и особенности

  • AI Net 2 — получение информации о состоянии кабеля, подключенного к сетевому контроллеру, через раздел LAN Cable Status в BIOS;
  • EZ Flash 2 и CrashFree BIOS 3 — возможность перепрошивки BIOS с помощью встроенной в него утилиты (поддерживается чтение образа с дискеты, флэш-накопителя и компакт-диска, поддерживается автоматическое восстановление BIOS с перечисленных носителей после неудачной перепрошивки).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на AMIBIOS версии 2.61Возможность управления специфическими функциями платформы+K8 Cool’n’Quiet
Настройки таймингов памяти+ 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time
Выбор частоты работы памяти+ 400, 533, 667, 800, 1066 (реально задается множитель относительно частоты HTT)
Настройка частоты шины HT + Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Возможность задания частоты для периферийных шин+ PCI-E = 100–150 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200–600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ от ×4, с ×0,5-шагом
Изменение напряжения ядра процессора+ 0,8000–1,7000 В с шагом 0,0250 В
Изменение напряжения памяти+ 1,90–2,25 В с шагом 0,05 В
Изменение напряжения чипсета+ южный мост: 1,25—1,40 В с шагом 0,05 В

Использовалась версия BIOS 0805 от 18/04/2008, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек достаточный для умеренного разгона, в то же время плата не позволит особо ретивым выставить небезопасные напряжения для процессора и памяти. В BIOS отсутствует параметр, позволяющий заблокировать включение TLB-патча для процессоров Phenom ревизии B2 (дабы не жертвовать производительностью), но на сегодня это не является проблемой, в виду существования многочисленных утилит для выключения, как, например, Phenom TLB Disable Tool.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 3100 310 1,55 1550 (x5)

Результат просто отличный, множитель HT мы принудительно зафиксировали на значении x5, поскольку снижение частоты шины для обеспечения стабильности не требовалось. Интересно, что при установке автоматического определения, множитель понижался уже при незначительном разгоне, причем довольно сильно.

При переразгоне плата автоматически сбрасывает значения CMOS, и этот механизм действует четко, немного огорчает лишь отсутствие возможности для сохранения профилей CMOS, доступное у более дорогих плат от ASUS, что значительно ускоряет процесс подбора разгонных параметров.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята Biostar TA770 A2+, на аналогичном чипсете.

Тест Biostar TA770 A2+ ASUS M3A
Архивирование в WinRAR, мин:сек 2:32 2:38
Кодирование MPEG4 (DivX), мин:сек 4:30 4:33
Unreal Tournament 2004 (Low@640×480), fps 60,5 59,8
Unreal Tournament 2004 (Highest@1600×1200), fps 57,4 56,8
Doom3 (Low@640×480), fps 137,9 134,1
Doom3 (High@1024×768), fps 136,4 132,6

Формально плата ASUS чуть медленнее, но это именно что «формально» и на практике никак не может быть отмечено.

Итог

Аналогично большинству практичных и недорогих плат, ASUS M3A отличается минимумом оригинальных особенностей. Стоит отметить неплохие возможности для разгона для плат такого класса и достаточно много места вокруг процессорного гнезда (что важно для установки крупногабаритного кулера) и графического порта, а также наличие 3 PCI-слотов, все это положительные факторы, с точки зрения, любителей собирать конфигурации в соответствии с индивидуальным вкусом.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
