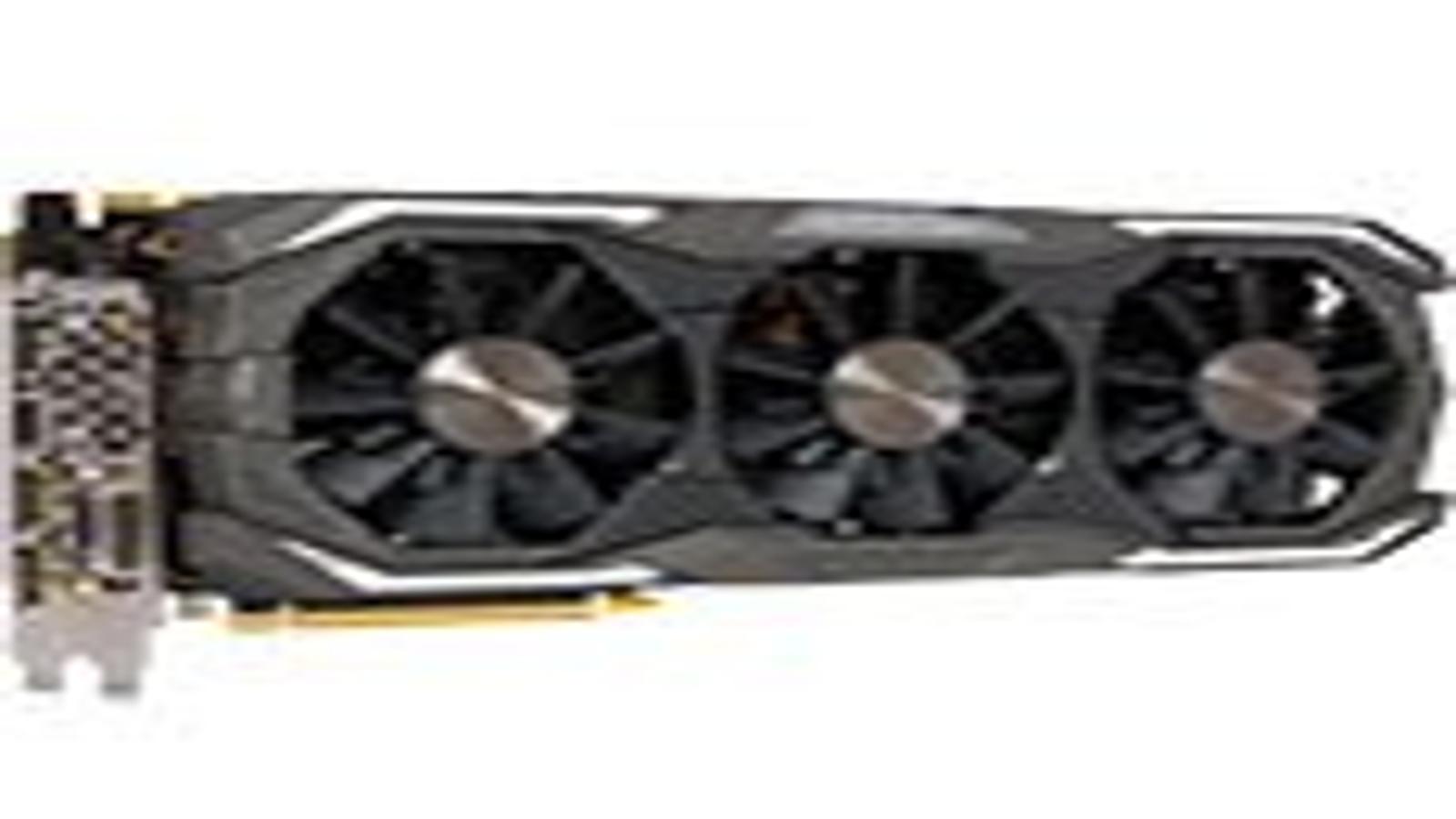

Видеоускоритель Zotac GeForce GTX 1080 Amp Extreme




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac GeForce GTX 1080 Amp Extreme 8 ГБ 256-битной GDDR5


Сведения о производителе: Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.

Устройство(а)

Zotac GeForce GTX 1080 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10800B-10P, P/N 288-IN426-000Z8 Q163350000001)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1080 (GP104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1771—20621607—1885
Частота работы памяти (физическая (эффективная)), МГц2700 (10800)2500 (10000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU20
Число операций (ALU) в блоке128
Суммарное количество блоков ALU2560
Число блоков текстурирования (BLF/TLF/ANIS)160
Число блоков растеризации (ROP)64
Размеры, мм310×120×55270×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт194182
В режиме 2D, Вт5251
В режиме «сна», Вт2328
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА20,020,5
В режиме максимального 3D, дБА22,527,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью

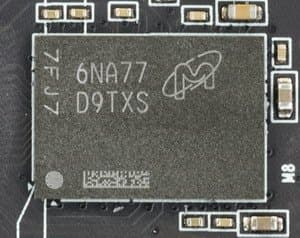

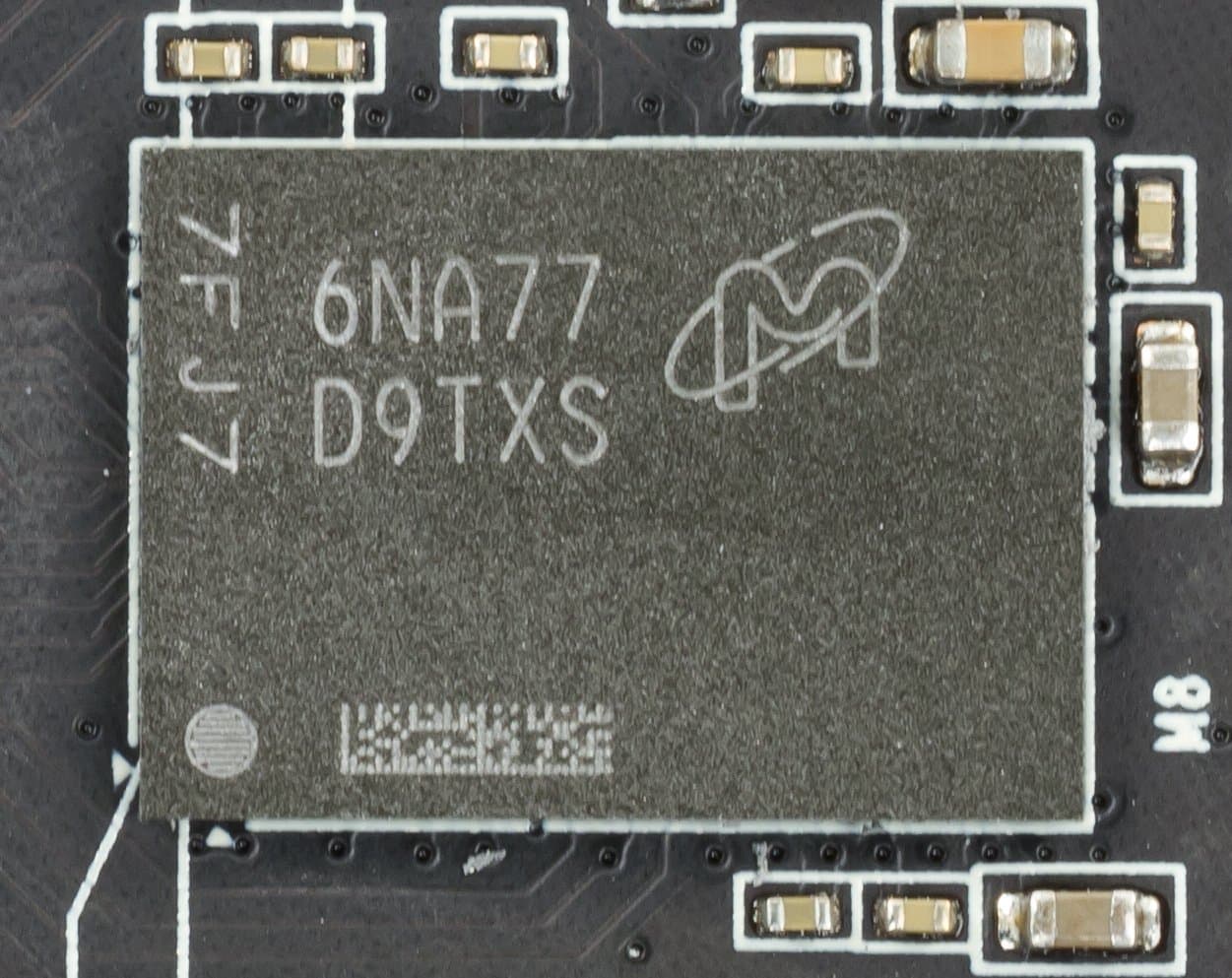

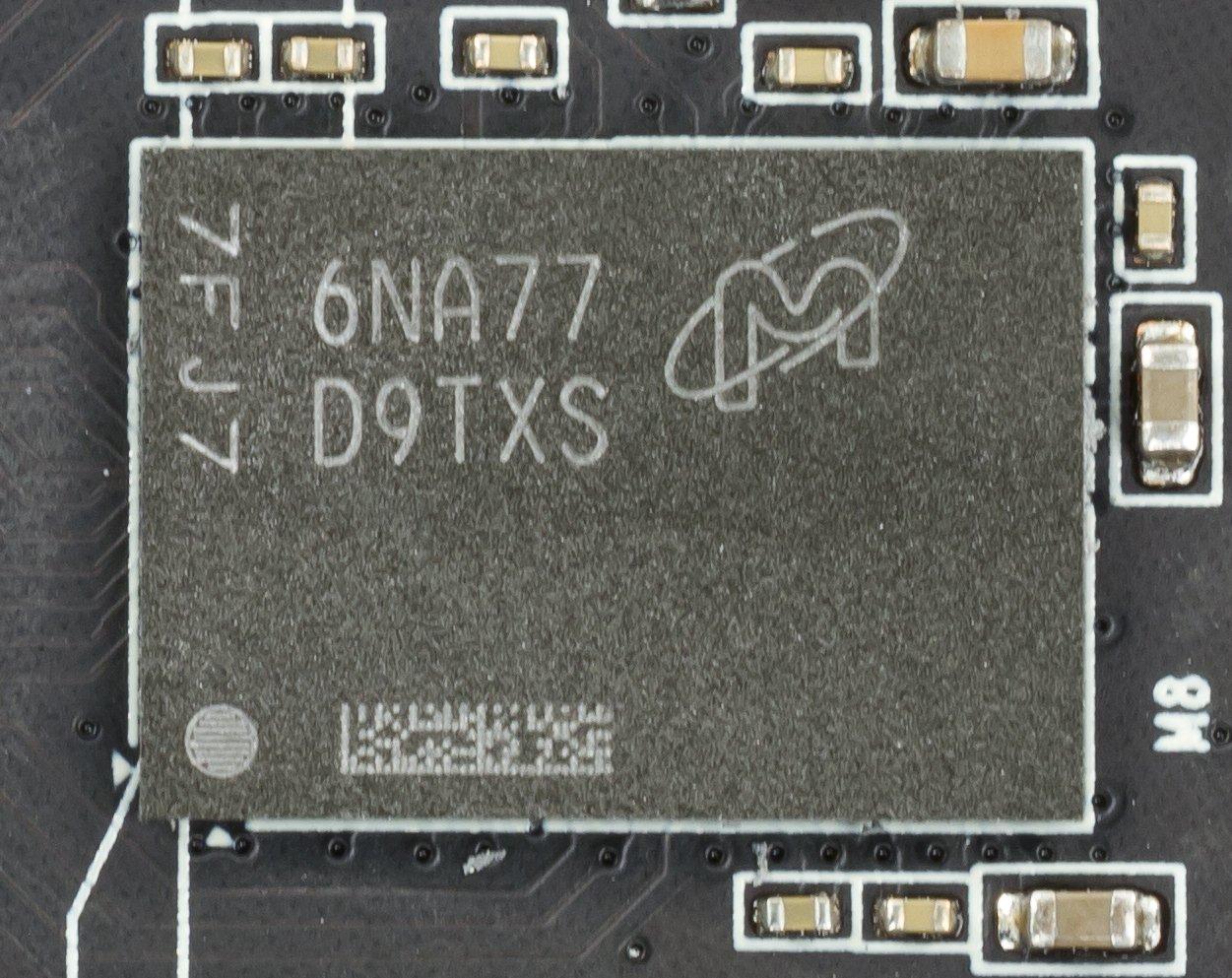

Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB.

Микросхемы памяти Micron (GDDR5X). Микросхемы рассчитаны на номинальную частоту работы в 2500 (10000) МГц.

Сравнение с эталонным дизайном (reference)

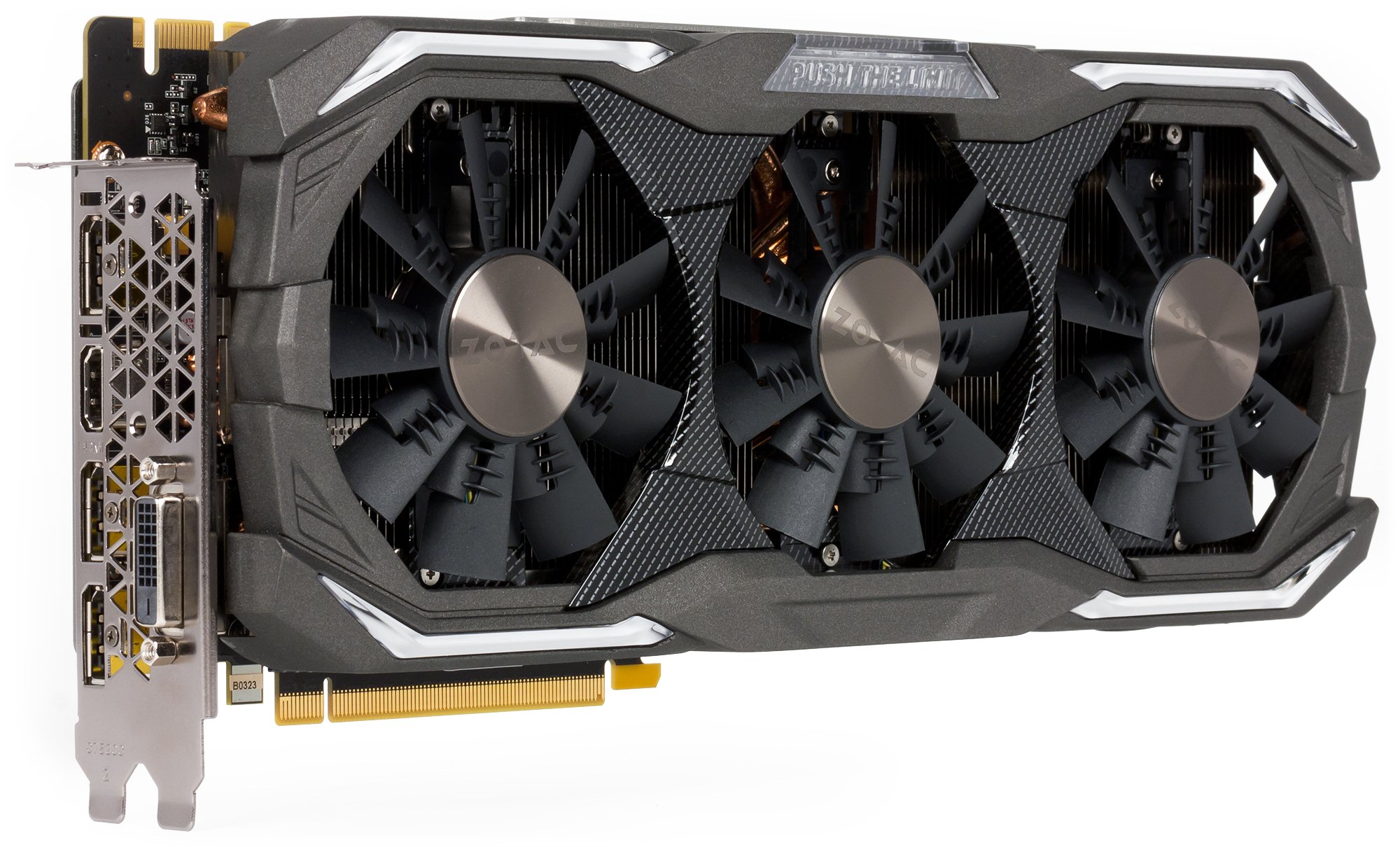

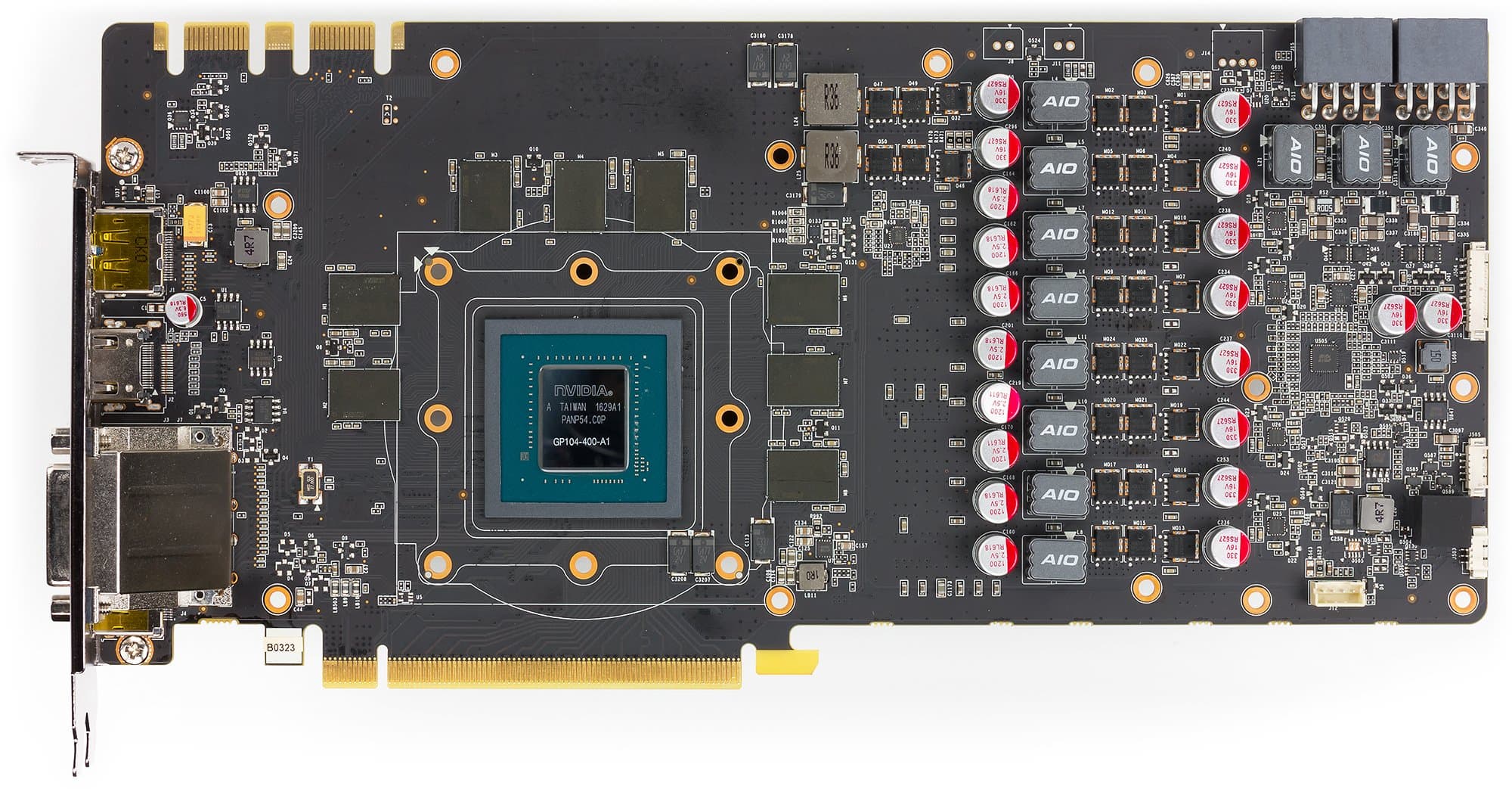

Вид спереди
Zotac GeForce GTX 1080 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10800B-10P) Reference Nvidia GeForce GTX 1080

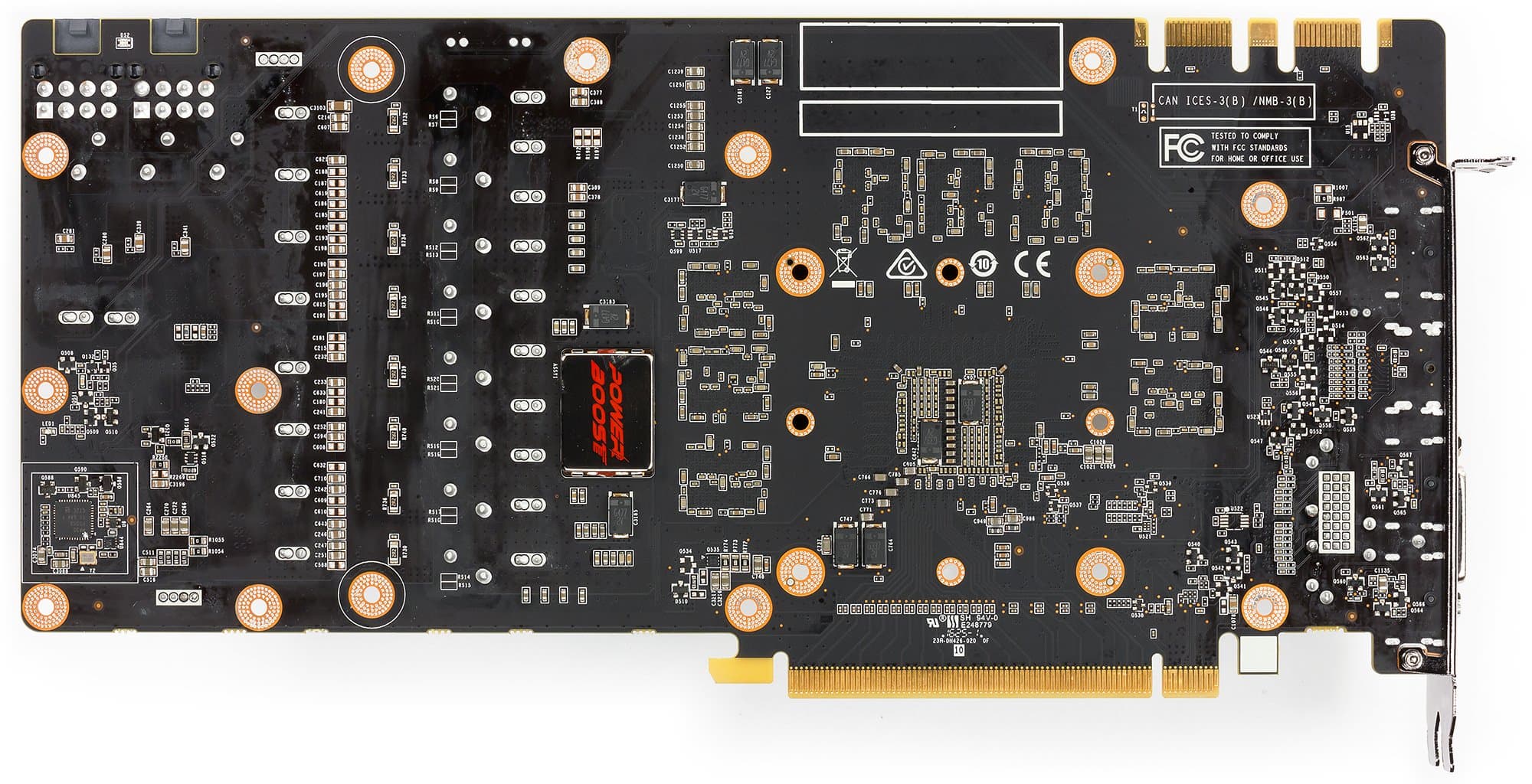

Вид сзади
Zotac GeForce GTX 1080 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10800B-10P) Reference Nvidia GeForce GTX 1080

Печатная плата полностью спроектирована инженерами компании Zotac, сходство с референс-картой есть только в расположении микросхем памяти (что логично). Карта является полной копией модели на базе GTX 1070, которую мы уже изучали.

Схема питания имеет 10 фаз (8+2) и управляется цифровым контроллером uP9511P производства uPI Semiconductor. Видеокарта поддерживает технологию PowerBoost (особый конденсатор на оборотной стороне карты), которая предусматривает снижение количества случайных колебаний мощности (флуктуаций) и убирает пульсирующие помехи. Все это продлевает жизнь видеокарте.

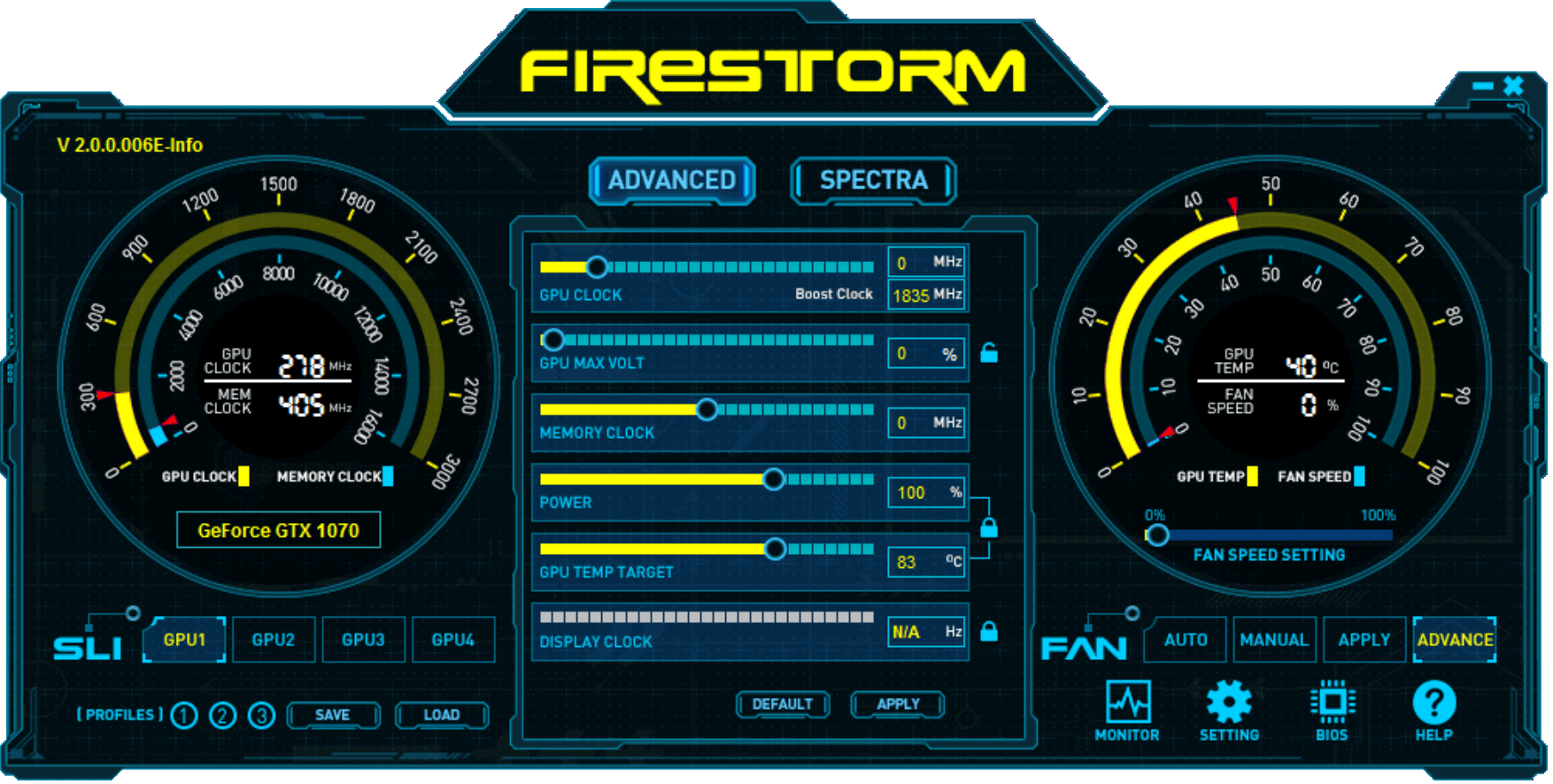

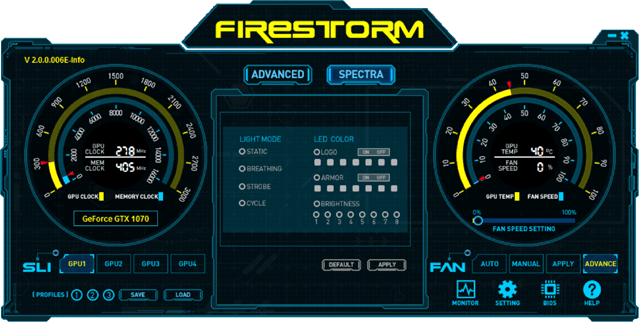

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Zotac FireStorm, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты может автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум). Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную и проводить мониторинг состояния ускорителя. Внешний вид программы точно такой же, как в случае GTX 1070, поэтому не имело смысла делать специальные скриншоты на рассматриваемой сегодня карте.


Частоты работы этого ускорителя серьезно повышены (на 9,5% по ядру) относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в районе 8% в зависимости от разрешения и режима работы. Используя вышеназванную утилиту, мы попробовали еще больше разогнать ускоритель. Стабильность под нагрузкой сохранялась до частот 1850—2138 МГц по ядру и 11200 МГц по памяти. По итоговой частоте наша разогнанная карта уже почти на 13% обгоняла референсную, и прирост производительности может быть весьма приличным.

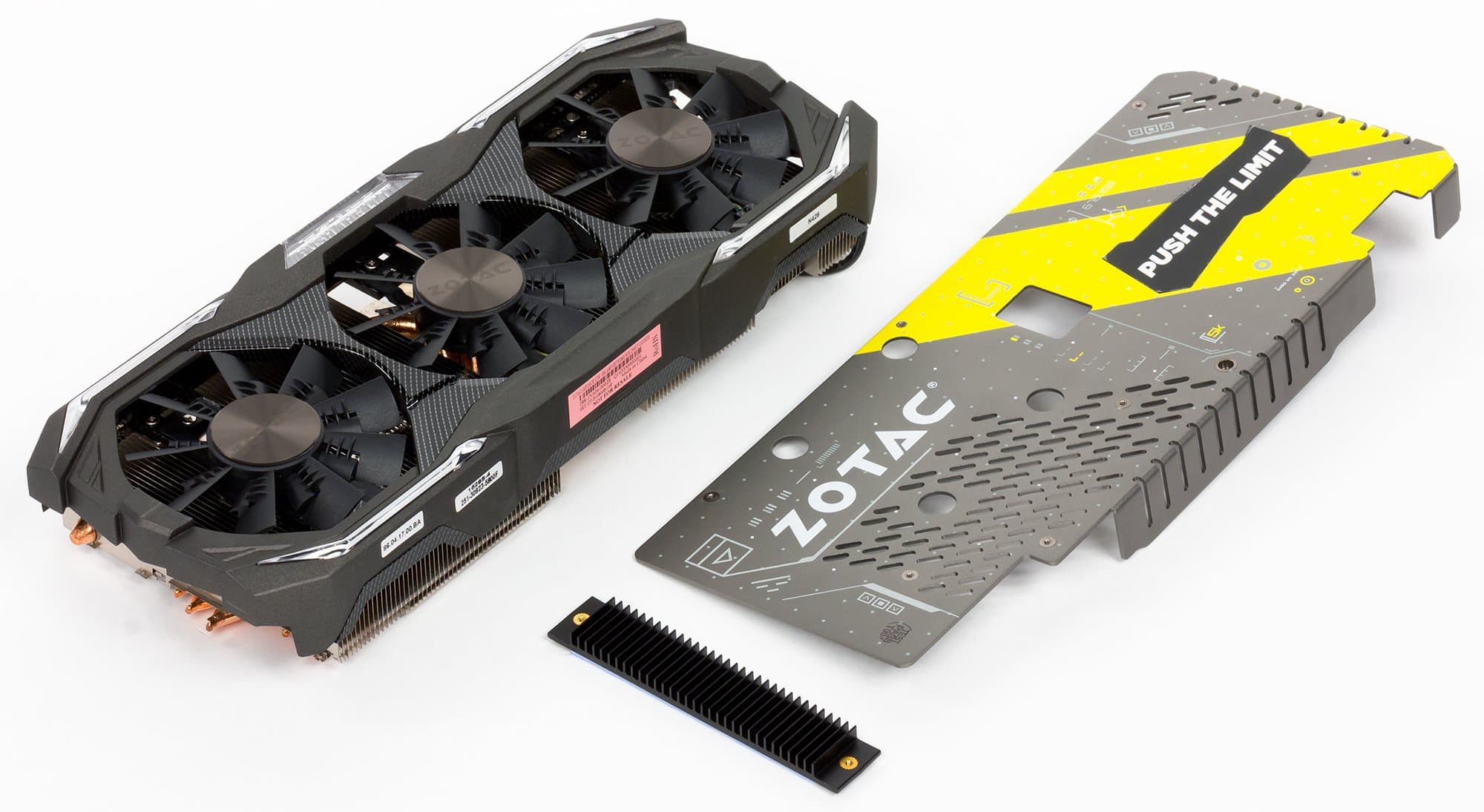

Система охлаждения

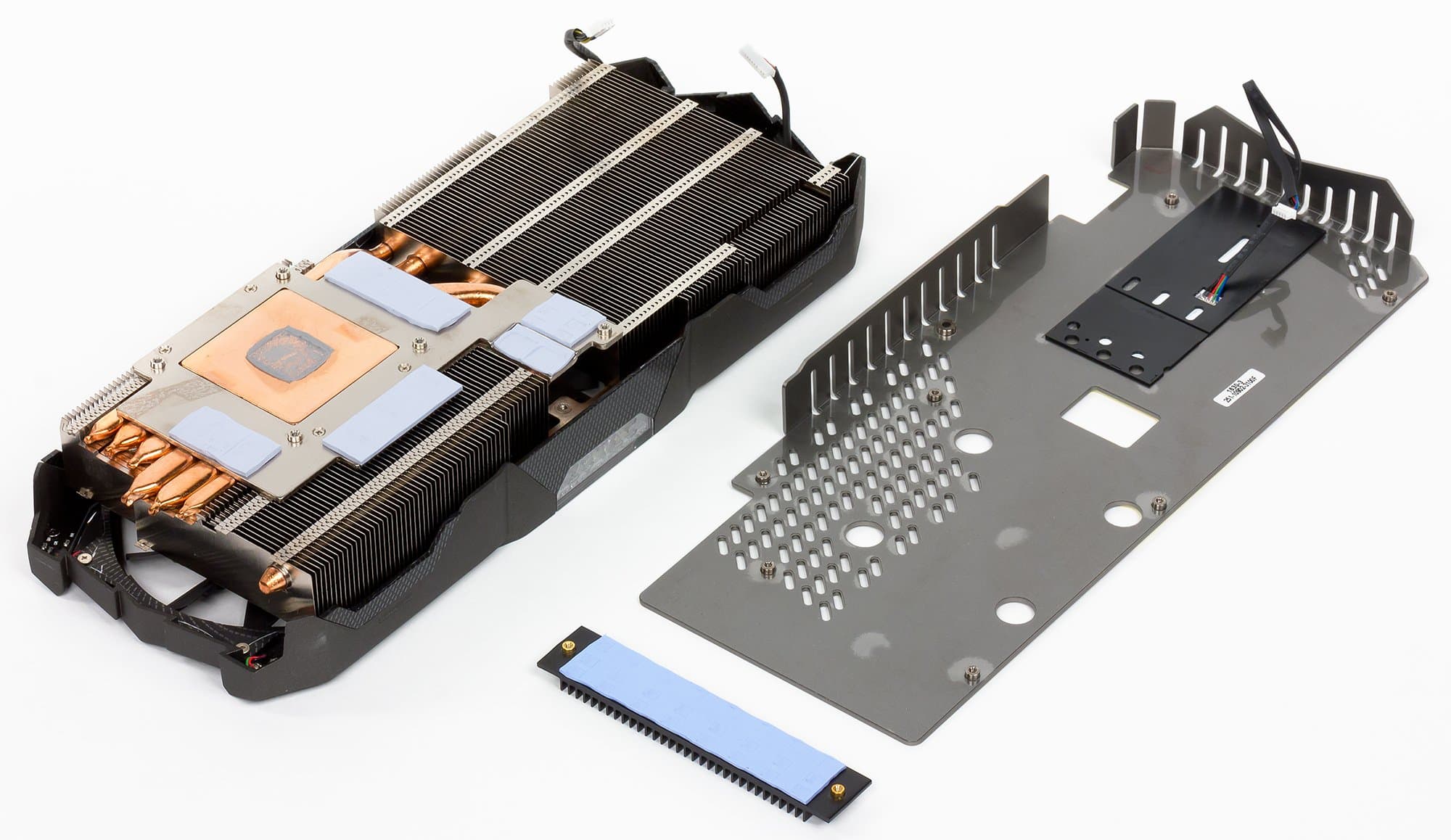

Перед нами кулер IceStorm. Главной его частью являются два массивных пластинчатых никелированных радиатора. Тепловые трубки, впрессованные в медное основание одного из них, соединяют оба радиатора и обеспечивают равномерное распределение тепла по ребрам.

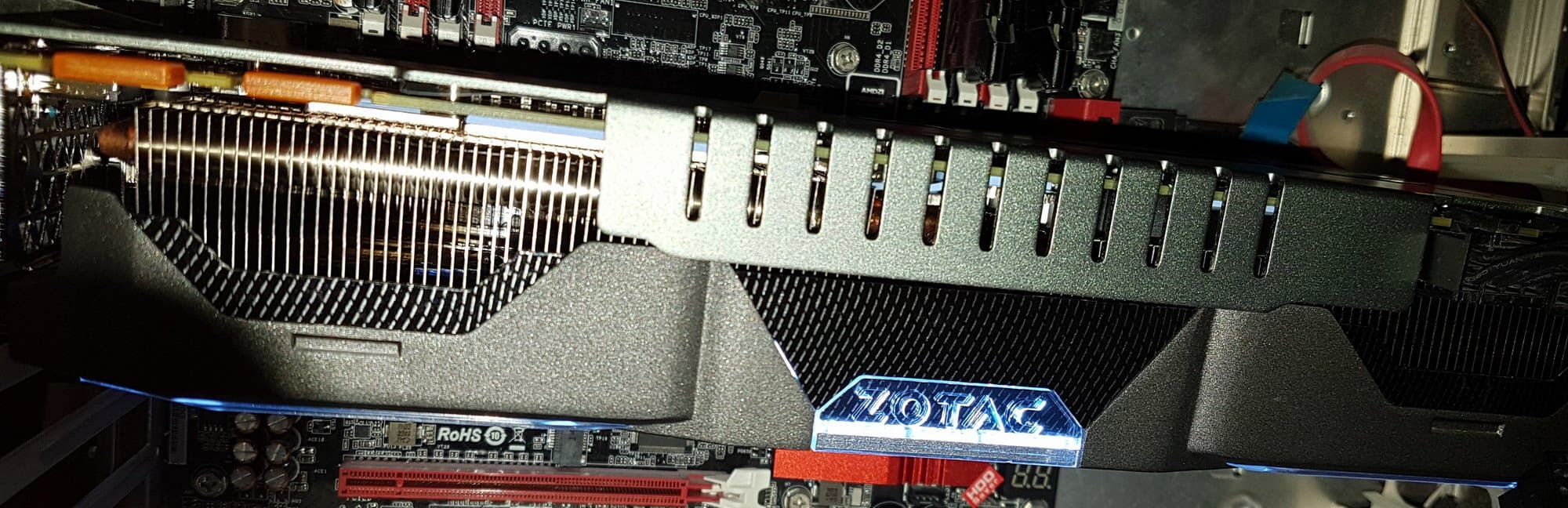

Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Вентиляторы, называемые EkoFan, имеют двойные лопасти, форма которых позволяет более эффективно использовать мертвую зону, образующуюся в центре любого вентилятора, что приводит к усилению воздушного потока на 30% (по заявлению производителя) при том же уровне шума. Также стоит сказать, что СО IceStorm умеет останавливать вентиляторы в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти охлаждаются основным радиатором, а силовые транзисторы имеют свой небольшой радиатор. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), она же имеет и эффектную подсветку фразы Push The Limit («Раздвинь границы!»).

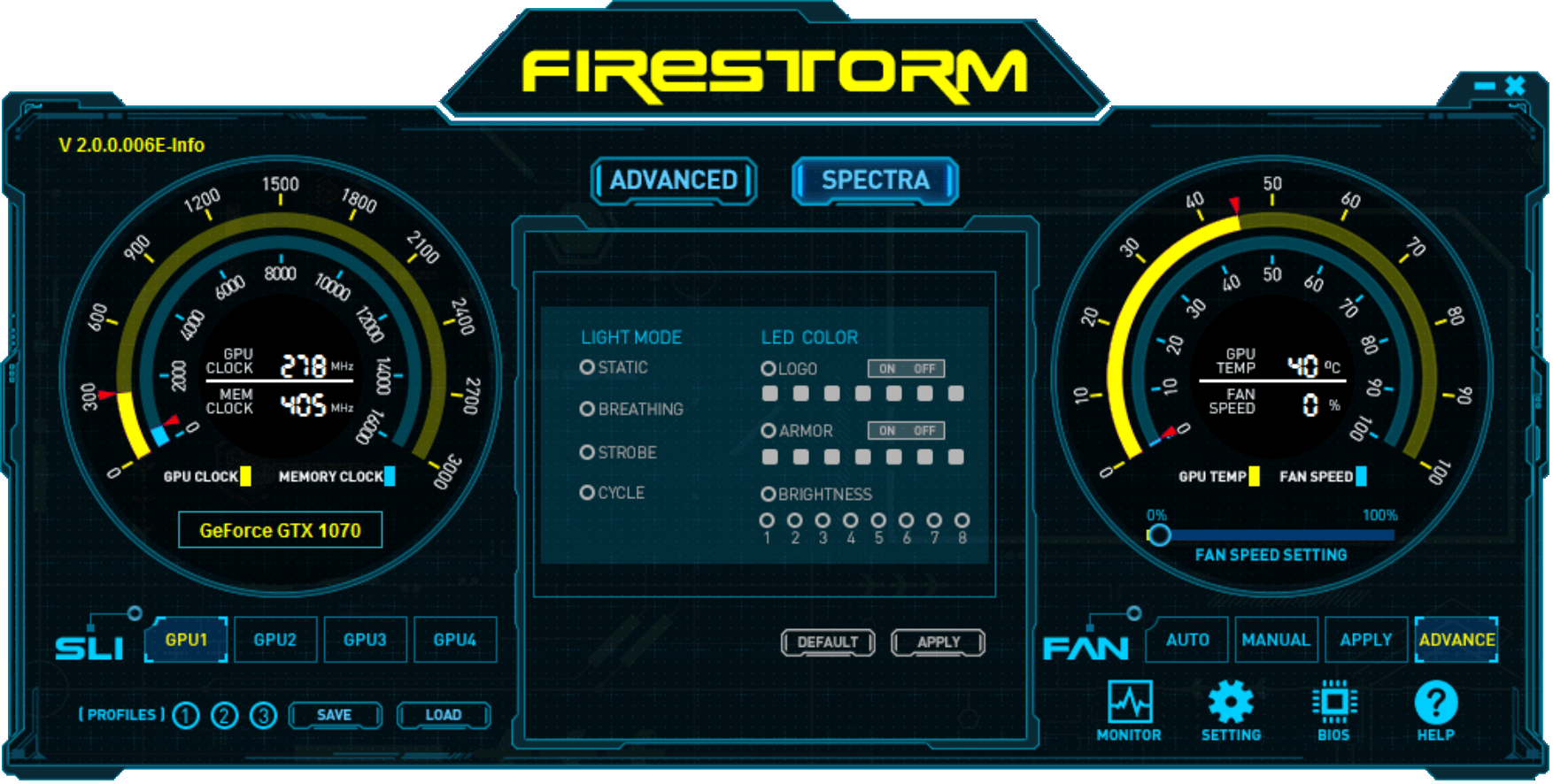

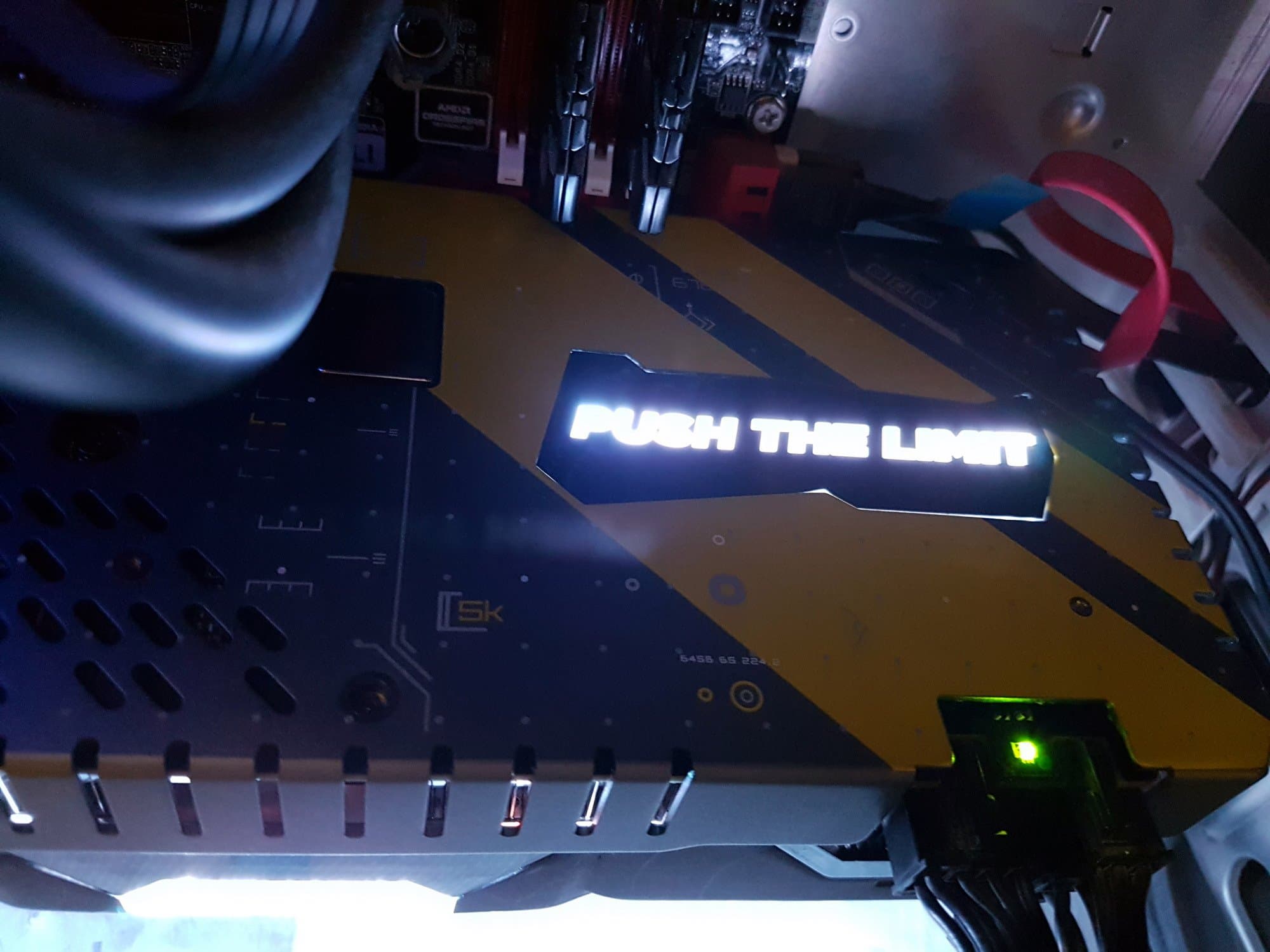

СО оснащена особой подсветкой Spectra, цветом которой можно управлять с помощью вышеуказанной утилиты FireStorm.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 71 градус, что является отличным результатом для видеокарты такого уровня.

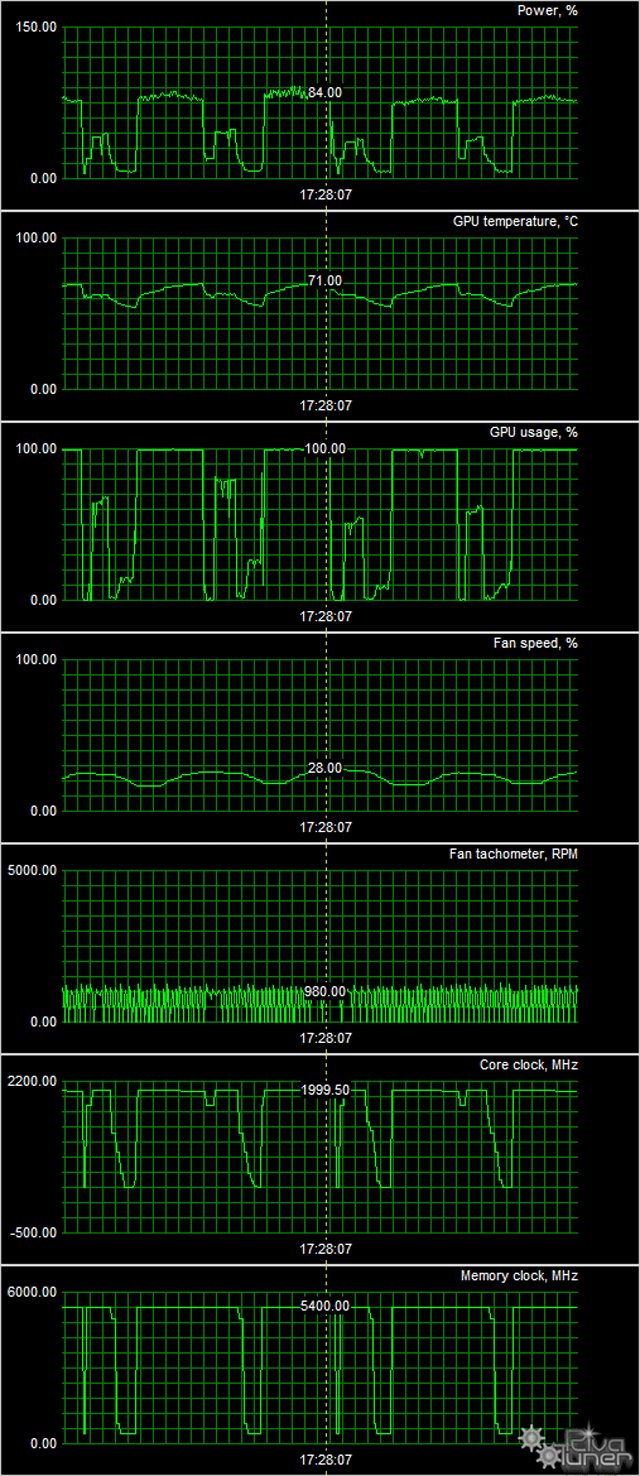

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 30 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 38 °C, вентиляторы не включались. Уровень шума не изменялся (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 71 °C. Вентиляторы при этом раскручивались всего до 1020 оборотов в минуту, а шум вырастал до 22,5 дБА, так что данная СО очень тихая, практически бесшумная.

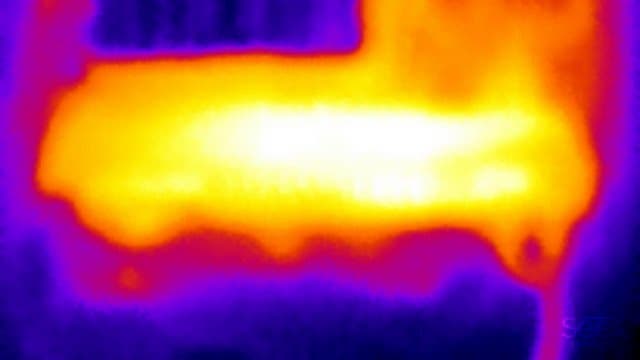

Термоснимок



Hа тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

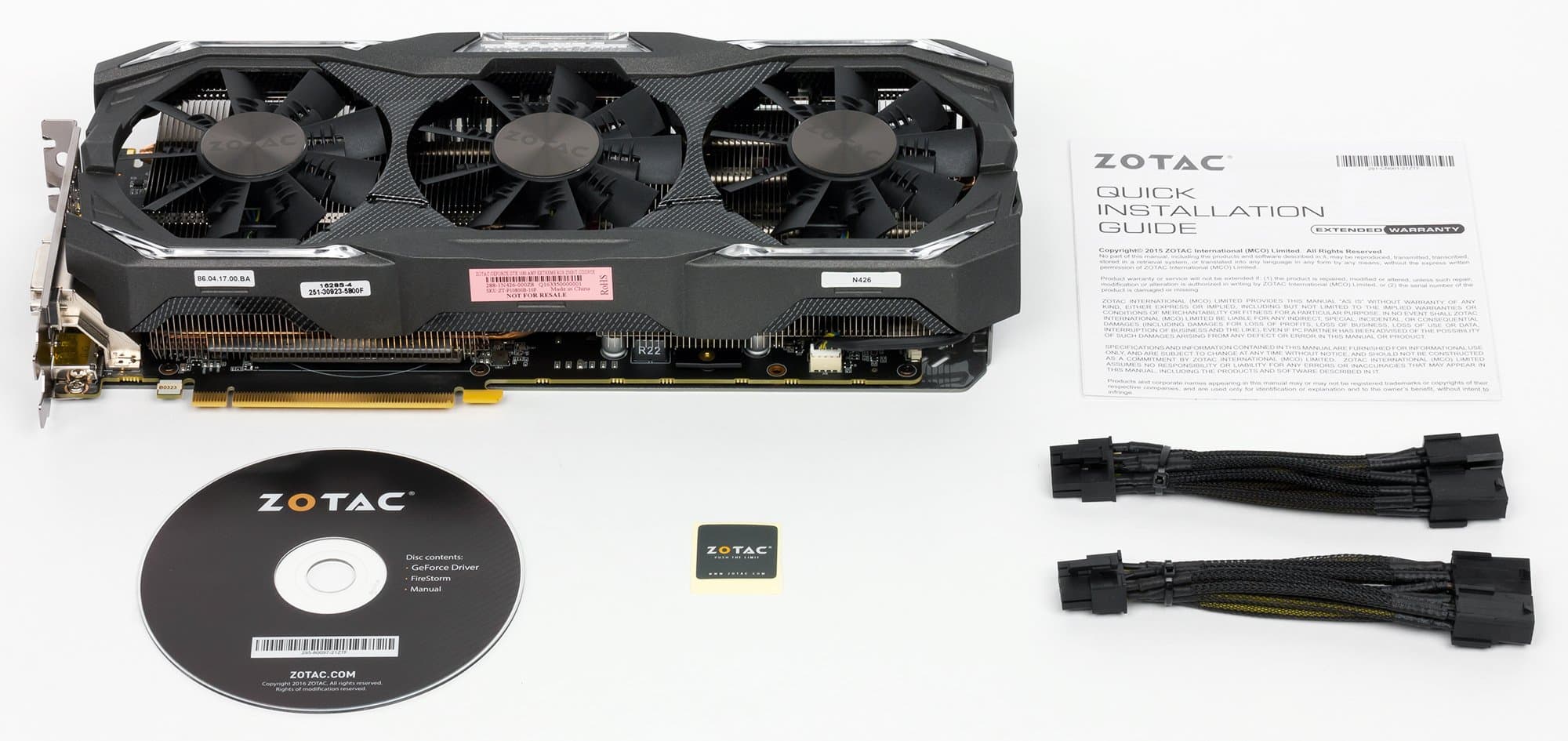

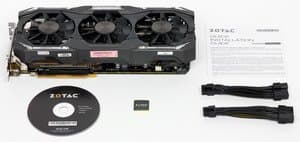

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и фирменная наклейка.

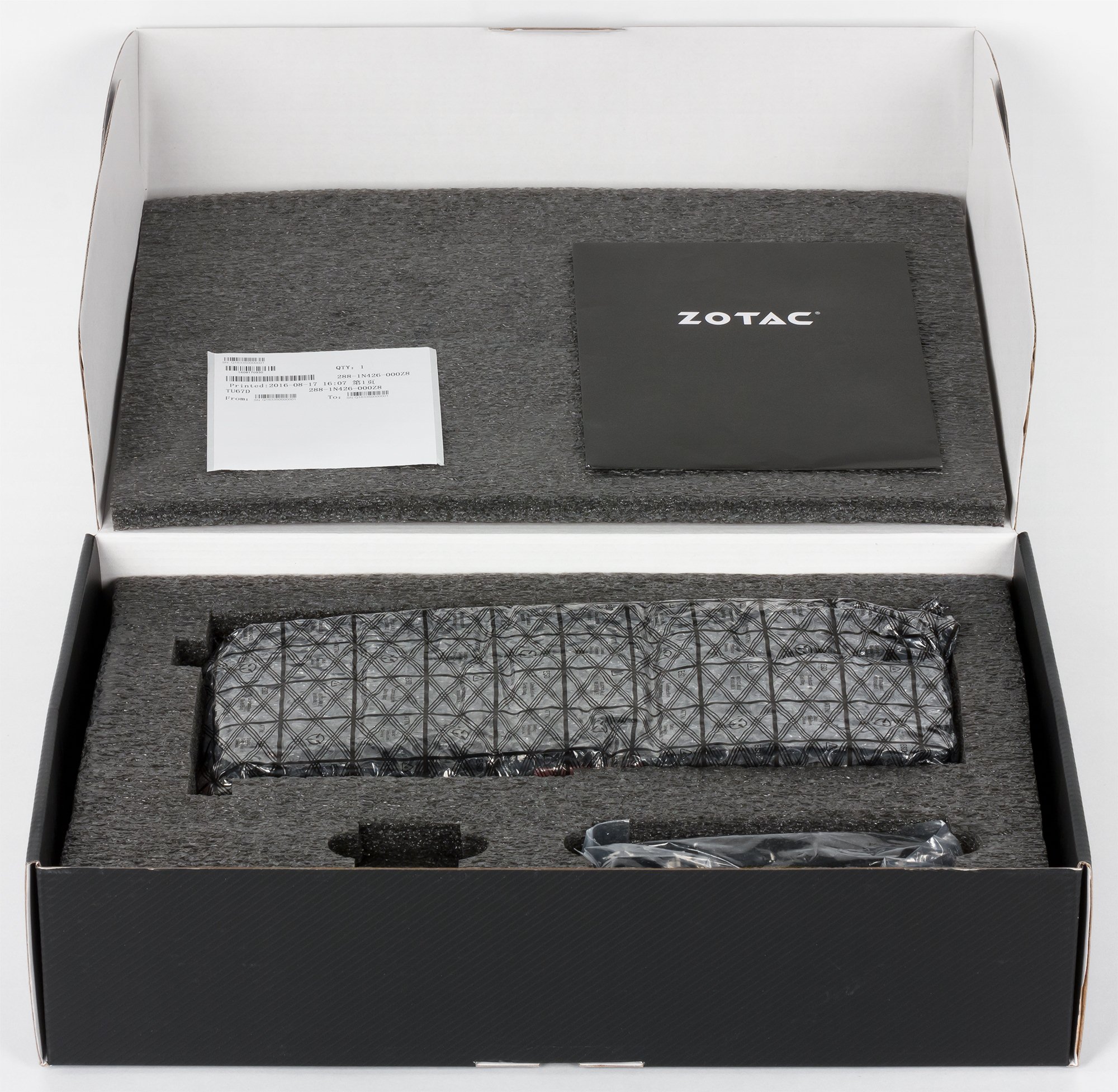

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.9.2;
  • драйверы Nvidia версии 372.90;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1080 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина октября 2016 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
01 Zotac GTX 1080 Amp Extreme 8 ГБ, o/c 1850—2138/11200 3350 390 860
02 Zotac GTX 1080 Amp Extreme 8 ГБ, 1771—2062/10800 3260 379 860
03 GTX 1080 8 ГБ, 1607—1885/10000 3060 389 786
04 GTX Titan X 12 ГБ, 1000—1075/7000 2700 216 1250
06 R9 Fury X 4 ГБ, 1050/1050/1000 2510 382 657
07 GTX 980 Ti 6 ГБ, 1000—1075/7000 2510 451 557

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы карты обеспечили неплохой прирост: в среднем около 9,5% в случае нашего разгона (максимально около 12% в высоких разрешениях и при полной нагрузке) и 7% в случае фабричного разгона (максимально 9%). Понятно, что ускоритель Zotac занял первое место в рейтинге.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей середина октября 2016 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
19 GTX 980 Ti 6 ГБ, 1000—1075/7000 451 2510 557
23 Zotac GTX 1080 Amp Extreme 8 ГБ, o/c 1850—2138/11200 390 3350 860
24 GTX 1080 8 ГБ, 1607—1885/10000 389 3060 786
25 R9 Fury X 4 ГБ, 1050/1050/1000 382 2510 657
26 Zotac GTX 1080 Amp Extreme 8 ГБ, 1771—2062/10800 379 3260 860
29 GTX Titan X 12 ГБ, 1000—1075/7000 216 2700 1250

Комментарий к Рейтингам полезности


С учетом цен, которые были актуальны на момент написания материала, уходящий из продажи GTX 980 Ti выглядит лучше всех, так как цены не складские остатки этой карты резко снижены из-за распродаж. Таким образом, его лидерство весьма условное, а далее в рейтинге идет разогнанный вариант карты Zotac: приличный разгон позволил скомпенсировать уж слишком завышенную цену на данный ускоритель. Со штатными частотами (тоже повышенными относительно референса) ускоритель Zotac все-таки не имеет преимущества по соотношению цены и возможностей перед референс-картой. Собственно, это практически единственный недостаток Zotac GeForce GTX 1080 Amp Extreme.

Zotac GeForce GTX 1080 Amp Extreme (8 ГБ) на момент написания данного обзора является лучшим однопроцессорным ускорителем игрового класса, Данная видеокарта поставляется уже с фабричным разгоном и демонстрирует производительность в среднем на 7% выше, чем референсная, да к тому же позволяет еще сильнее поднять частоты вручную и получить еще порядка +2,5% к скорости референс-карты GTX 1080. Предполагаем, что целеустремленные оверклокеры-энтузиасты смогут выжать из этой карты и больше (конечно, с оговоркой про удачные и неудачные для разгона экземпляры).

Ускоритель Zotac имеет очень тихую, почти бесшумную систему охлаждения, которая удерживает нагрев на относительно низком уровне даже под сильной нагрузкой. Любители моддинга смогут использовать элегантную подсветку на корпусе кулера и на задней панели карты. Также следует отметить, что данный акселератор полностью готов для работы совместно с устройствами VR. К минусам можно отнести громоздкость ускорителя, однако энтузиасты, способные выложить свыше 800 долларов за видеокарту, уж наверное имеют современный просторный корпус.

Поэтому мы можем присудить данному продукту даже звание короля 3D-графики среди однопроцессорных ускорителей (мы делаем такую оговорку, памятуя о фантомном наличии на рынке двухпроцессорного Radeon Pro, однако в реальности мало кто его видел, и в продаже в России он недоступен).

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за октябрь 2016 года)

награду получила карта:
  • Zotac GeForce GTX 1080 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10800B-10P)


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 1080 — 47 000  (на 01.12.16) GTX Titan X — 75 000  (на 01.12.16)
GTX 1080 — 47 000  (на 01.12.16) GTX 980 Ti — 39 500  (на 01.12.16)
GTX 1080 — 47 000  (на 01.12.16) R9 FuryX — 44 200  (на 01.12.16)
Zotac GeForce GTX 1080 Amp Extreme — T-13932352 GTX 1080 — 47 000  (на 01.12.16)
