Спецификации графических процессоров

кодовое имя«Tahiti»«Pitcairn»«Bonaire»«Cape Verde»
базовая статьяздесьздесьздесьздесь
технология (нм)28
транзисторов (млрд)4,32,82,11,5
универсальных процессоров20481280896640
текстурных блоков128805640
блоков блендинга3216
шина памяти384256128
типы памятиDDR3
GDDR5
системная шинаPCI Express 3.0
интерфейсыDVI Dual-Link
HDMI
DisplayPort
вершинные шейдеры5.0
пиксельные шейдеры5.0
точность вычисленийFP32/FP64
СглаживаниеMSAA
CFAA
SSAA
EQAA
MLAA




Спецификации референсных карт семейства Radeon HD 7000

картачипблоков ALU/TMU/ROPчастота ядра, МГцчастота памяти, МГцобъем памяти, ГБПСП, ГБ/c
(бит)
текстури-
рование, Гтекс
филлрейт, ГпиксTDP, Вт
Radeon HD 7990«Malta»2x(2048/128/32)10001500(6000)2x3 ГБ GDDR52x288 (2x384)25664375
Radeon HD 7970
GHz
«Tahiti»2048/128/321000(1050)1500(6000)3 GDDR5288 (384)134,433,6250
Radeon HD 7970«Tahiti»2048/128/329251375(5500)3 GDDR5264 (384)118,429,6250
Radeon HD 7950«Tahiti»1792/112/328001250(5000)3 GDDR5240 (384)89,625,6200
Radeon HD 7870
GHz
«Pitcairn»1280/80/3210001200(4800)2 GDDR5154 (256)80,032,0175
Radeon HD 7850«Pitcairn»1024/64/328601200(4800)2 GDDR5154 (256)55,027,5130
Radeon HD 7790«Bonaire»896/56/1610001500(6000)1 GDDR596 (128)56,016,085
Radeon HD 7770
GHz
«Cape Verde»640/40/1610001125(4500)1 GDDR572 (128)40,016,080
Radeon HD 7750«Cape Verde»512/32/168001125(4500)1 GDDR572 (128)25,612,855
Radeon HD 7730«Cape Verde LE»384/24/88001125(4500)1 GDDR572 (128)19,26,447


Подробности: серия Radeon HD 7900

  • Кодовое имя чипа: «Tahiti»
  • Технология производства: 28 нм
  • 4,3 млрд. транзисторов (более чем на 60% больше, чем у Cayman, и ровно вдвое больше, чем у Cypress)
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
  • Аппаратная поддержка DirectX 11.1, в том числе и шейдерной модели Shader Model 5.0
  • 384-битная шина памяти: шесть контроллеров шириной по 64 бита с поддержкой памяти GDDR5
  • Частота ядра: до 925 МГц (для Radeon HD 7970)
  • 32 вычислительных блока GCN, включающих 128 SIMD-ядер, состоящих в целом из 2048 ALU для расчётов с плавающей запятой (целочисленные и плавающие форматы, поддержка точности FP32 и FP64 в рамках стандарта IEEE 754)
  • 128 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
  • 32 блока ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 32 отсчетов за такт, а в режиме без цвета (Z only) — 128 отсчетов за такт
  • Интегрированная поддержка шести мониторов, включая HDMI 1.4a и DisplayPort 1.2

Спецификации видеокарты Radeon HD 7970

  • Частота ядра: 925 МГц
  • Количество универсальных процессоров: 2048
  • Количество текстурных блоков: 128, блоков блендинга: 32
  • Эффективная частота памяти: 5500 МГц (4×1375 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 3 гигабайта
  • Пропускная способность памяти: 264 гигабайта в сек.
  • Теоретическая максимальная скорость закраски: 29,6 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 118,4 гигатекселей в сек.
  • Два разъёма CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, два Mini-DisplayPort 1.2
  • Энергопотребление: от 3 до 250 Вт
  • Один 8-контактный и один 6-контактный разъёмы питания
  • Двухслотовый дизайн
  • Рекомендованная цена для рынка США: $549

Спецификации видеокарты Radeon HD 7950

  • Частота ядра: 800 МГц
  • Количество универсальных процессоров: 1792
  • Количество текстурных блоков: 112, блоков блендинга: 32
  • Эффективная частота памяти: 5000 МГц (4×1250 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 3 гигабайта
  • Пропускная способность памяти: 240 гигабайт в сек.
  • Теоретическая максимальная скорость закраски: 25,6 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 89,6 гигатекселей в сек.
  • Два разъёма CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, два Mini-DisplayPort 1.2
  • Энергопотребление: от 3 до 200 Вт
  • Два 6-контактных разъёма питания
  • Двухслотовый дизайн
  • Рекомендованная цена для рынка США: $449

Обращает внимание высокая сложность нового чипа — 4,3 млрд. транзисторов, что более чем наполовину превышает количество транзисторов в предыдущем топовом графическом процессоре. Возможность сделать такой сложный кристалл дало применение современного 28-нанометрового техпроцесса, и новый чип по площади получился даже чуть меньше размера Cayman. А практические его характеристики, влияющие на производительность, были заметно улучшены: количество ALU, TMU, шина памяти. Лишь число блоков ROP не выросло, и частота видеопамяти GDDR5 осталась на той же отметке.

Принцип наименования видеокарт компании остался прежним. Radeon HD 7970 является наиболее производительным одночиповым решением компании, через некоторое время вышла и младшая модель HD 7950, анонсированная несколько позже. Изначально HD 7970 не имела конкурентов на рынке и не заменяла какую-то конкретную видеокарту из линейки AMD, а скорее сдвинула её вниз. Что касается сравнения с конкурентом, то NVIDIA своё 28-нанометровое решение выпустила значительно позднее.

На новую видеокарту AMD устанавливается всё та же память типа GDDR5, но её объём, вместо 2 гигабайт в предыдущем поколении, вырос до 3 гигабайт. Так получилось из-за расширения шины памяти с 256-битной до 384-битной. И теперь на новую плату можно поставить или 1,5 ГБ или 3 ГБ. Естественно, с маркетинговой точки зрения установка меньшего объёма была бы явным недостатком, поэтому было принято решение поставить 3 ГБ, хотя на сегодняшний день это слегка перебор. Лишь в сверхвысоких разрешениях да с MSAA 16x не хватит 1,5-2 ГБ. Впрочем, у AMD есть и Eyefinity, а для игр на трёх и более мониторах экранный буфер будет как раз занимать очень большой объём.

Итак, рассмотрим Radeon HD 7970. Новая видеокарта верхнего ценового диапазона имеет двухслотовую систему охлаждения, закрытую привычным для всех современных плат AMD пластмассовым кожухом по всей длине карты. Лишь дизайн этого кожуха немного изменился, хотя задняя часть всё так же выходит за пределы печатной платы. А вот дизайн планки с выводами был изменён — для улучшения охлаждения видеокарты, один из двух слотов (половина планки) был занят исключительно вентиляционным отверстием для отвода тепла.

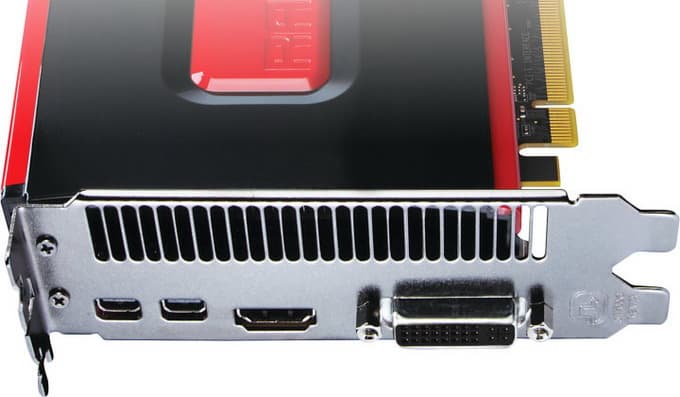

Но пользователи не должны пострадать от снижения количества разъёмов DVI, распаянных прямо на плате. Для их удобства в комплект поставки будет включен специальный переходник HDMI—DVI, который позволит подключить два монитора, имеющих DVI-разъёмы. К слову, энергопотребление новой карты не ниже, чем у Radeon HD 6970, поэтому на неё пришлось установить набор из одного 8-контактного и одного 6-контактного разъёмов питания.

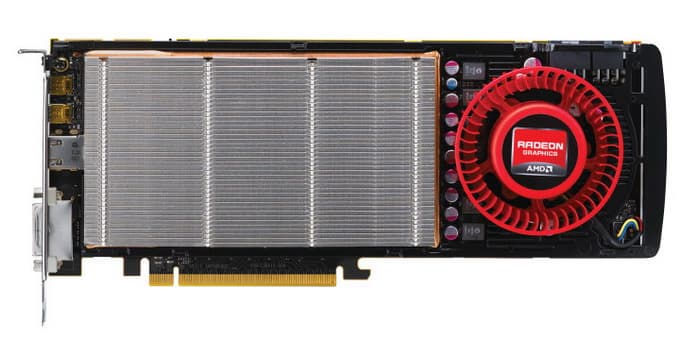

Зато в новой Radeon HD 7970 в лучшую сторону изменилась система охлаждения. Применяется новое поколение испарительной камеры и новый кулер большего размера, с изменённой формой лопастей и увеличенной производительностью (обеспечивается больший поток воздуха). В результате отмечается увеличение эффективности кулера при одновременном снижении шума.

С платы никуда не делся и переключатель прошивок Dual BIOS, о котором мы писали в описании Radeon HD 6900. Вкратце: видеокарта имеет две версии BIOS, одна с возможностью пользовательской перепрошивки, а вторая — с жёстко зашитой на фабрике прошивкой. Это удобное решение настолько приглянулось и пользователям и самой AMD, что та решила продолжить им комплектовать топовые решения.

Можно только поприветствовать данное решение, которое реально помогает в различных случаях, связанных как с неожиданными проблемами при перепрошивке (выключение электроэнергии в процессе, например), так и позволяет бесстрашно проводить различные эксперименты с образами BIOS. Неудивительно, что AMD ещё и снова намекает на отличные возможности разгона новой видеокарты:

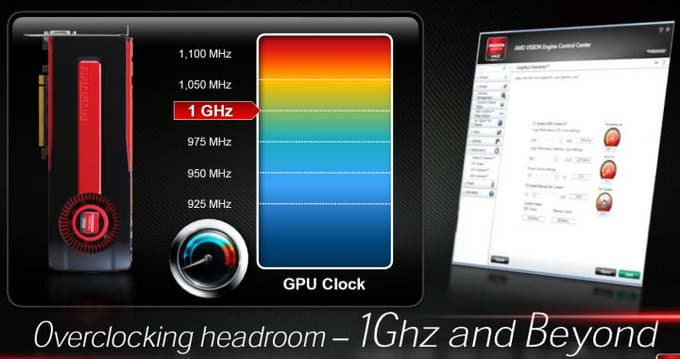

Как видите, практически обещается разгон до частоты 1 ГГц и выше, если не учитывать мелкой надписи (которая не вошла в скриншот) о том, что гарантия перестаёт действовать даже в том случае, если видеокарта вышла из строя в результате эксперимента с поднятием частоты из настроек видеодрайвера.

Архитектурные особенности Radeon HD 7970

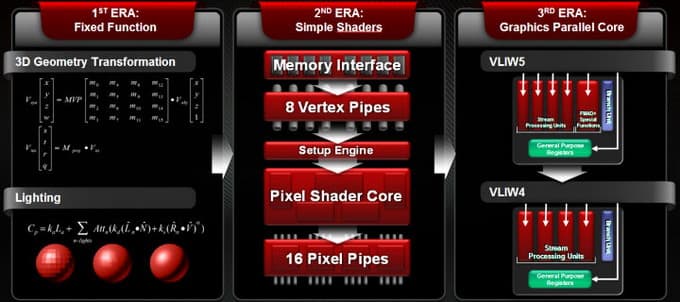

Чтобы оценить актуальность архитектурных модификаций в Southern Islands, сначала рассмотрим развитие GPU за прошедшие несколько лет в представлении AMD. До 2002 года графические чипы представляли собой специфичное аппаратное обеспечение, способное исключительно на графические вычисления. Видеочипы того времени имели ограниченную функциональность, они умели лишь накладывать и фильтровать текстуры, обрабатывать геометрию, заниматься примитивной растеризацией и поэтому совсем не подходили для универсальных вычислительных задач.

За следующие несколько лет к GPU была добавлена базовая программируемость, но ориентированная также исключительно на графические задачи. Это было время поддержки DirectX 8 и 9, ограниченных по функциональности шейдерных программ с возможностью расчётов с плавающей запятой. Видеочипы того времени имели специализированные блоки ALU для вершинной и пиксельной обработки, а также выделенные кэши для пикселей, текстур и других данных. Универсальности всё ещё не было даже близко.

И лишь в 2007 году у компании AMD появилась унифицированная шейдерная архитектура DirectX 10, а также возможности программирования GPU при помощи специальных средств: CAL, Brook, ATI Stream. GPU того времени уже имели продвинутое кэширование и поддержку локальных и глобальных общих данных. Архитектурно чипы были основаны на блоках VLIW5 и VLIW4, достаточно гибких для некоторых базовых неграфических вычислений, но всё же ориентированных на графические алгоритмы.

А теперь настало время для новой архитектуры, ещё лучше подходящей для универсальных вычислений — Graphics Core Next (GCN). Для AMD это новая архитектурная эра, поэтому и название выбрано такое. Новые GPU предлагают отличные возможности и производительность по обработке графики, но сделанные архитектурные изменения предназначены, прежде всего, для улучшения позиций в неграфических вычислениях — увеличению производительности и эффективности в сложных универсальных задачах. Новый дизайн GPU предназначен для так называемых гетерогенных вычислений — смеси графических и универсальных в мультизадачной среде. Архитектура GCN стала гибче и должна ещё лучше подходить для энергоэффективного выполнения различных задач.

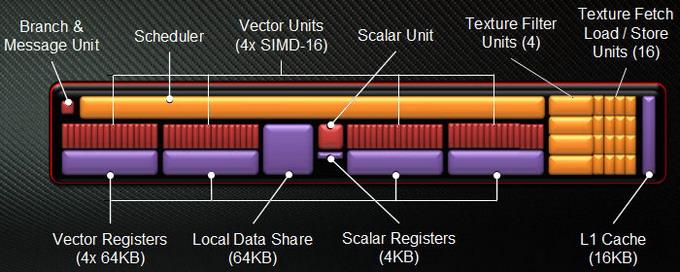

Базовым блоком в новой архитектуре является блок GCN. Именно на таких «кирпичиках» основаны все новые графические процессоры серии Southern Islands. Архитектура впервые для графических чипов компании AMD использует не VLIW-дизайн, в нём применяются векторные и скалярные блоки, и одним из самых важных изменений стало то, что каждый из вычислительных блоков GCN имеет свой планировщик и может выполнять инструкции из различных программ (kernel).

Новая вычислительная архитектура разработана для высокой эффективности загрузки вычислительных блоков в многозадачной среде. Вычислительный блок GCN разделён на четыре подраздела, каждый из которых работает над своим потоком команд каждый такт. Потоки могут использовать и скалярный блок, имеющийся в GCN, для управления потоком данных или операций над указателями. Комбинация векторных и скалярных блоков предлагает очень простую программную модель. Например, указатели на функции и стек (function pointers и stack pointers) программируются гораздо проще, да и задача компилятора теперь значительно упрощена, так как исполнительные блоки скалярные.

Каждый блок GCN имеет выделенное локальное хранилище данных для объёмом 64 КБ для обмена данными или расширения локального стека для регистров. Также блок имеет в своём составе и кэш-память первого уровня с возможностью чтения и записи, и полноценный текстурный конвейер (блоки выборки и фильтрации). Поэтому новый вычислительный блок способен работать самостоятельно, без центрального планировщика, который в предыдущих архитектурах отвечал за распределение работы по блокам. Теперь каждый из блоков GCN способен заниматься планированием и распределением команд сам, один вычислительный блок может исполнять до 32 разных потоков команд, которые могут быть из разных виртуальных адресных пространств в памяти и полностью защищены и независимы друг от друга.

Предыдущие архитектуры GPU компании AMD использовали архитектурные модели VLIW4 и VLIW5, и хотя они достаточно хороши для графических задач, но являются недостаточно эффективными для универсальных вычислений, так как загрузить все исполнительные блоки работой в таких условиях очень непросто. Новая архитектура GCN предлагает столь же большое количество исполнительных блоков, но при скалярном исполнении, которое убирает ограничения и зависимости регистров и инструкций. Переход от архитектуры VLIW к скалярному исполнению даёт заметное упрощение задач по оптимизации кода.

При исполнении инструкций на предыдущей VLIW4 архитектуре компилятору приходится заниматься решением конфликтов регистров, выполнять сложное распределение инструкций на исполнительные блоки на стадии компиляции кода и т. д. При этом для достижения высокой производительности зачастую требуется нетривиальная оптимизация, что подходит для большинства графических задач и гораздо менее гибко для других вычислений. Новая же архитектура предлагает значительное упрощение разработки и поддержки, упрощённое создание, анализ и отлов ошибок в низкоуровневом коде, стабильную и предсказуемую производительность.

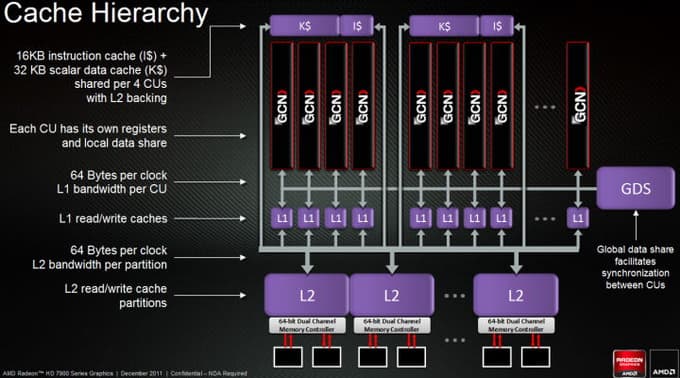

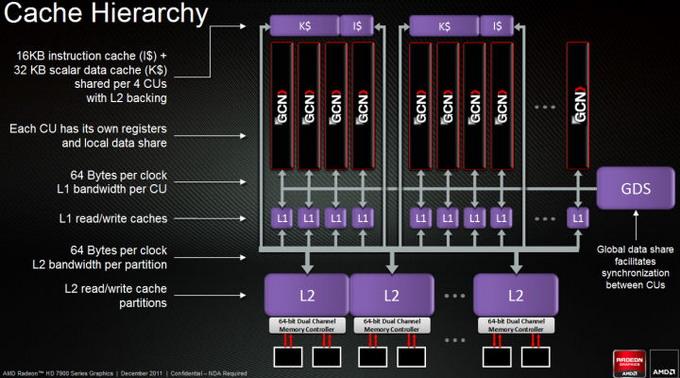

Подсистема кэширования памяти

Пропускной способности и объёма памяти и кэшей никогда не бывает достаточно, и всегда есть необходимость и методы их увеличения. В новых GPU компании AMD применяется полноценная двухуровневая кэш-память с возможностью чтения и записи. Каждый вычислительный блок имеет по 16 килобайт кэша первого уровня, а общий объём кэша второго уровня составляет 768 килобайт (всего в чипе получается 512 КБ L1 и 768 КБ L2), что на 50% больше, чем в предыдущем чипе, вовсе не имеющем возможности записи в L2-кэш.

Что касается производительности, то каждый вычислительный блок GCN за один такт может получить или записать по 64 байта данных из/в L1-кэш или глобальную память, которая служит для обмена данными между потоками команд. Столько же данных способен передавать и принимать каждый раздел кэш-памяти второго уровня L2. В результате, для топового GPU компании получается 2 терабайт/с для L1 и 700 ГБ/с для L2, что на 50% больше, чем у предыдущего топового решения AMD.

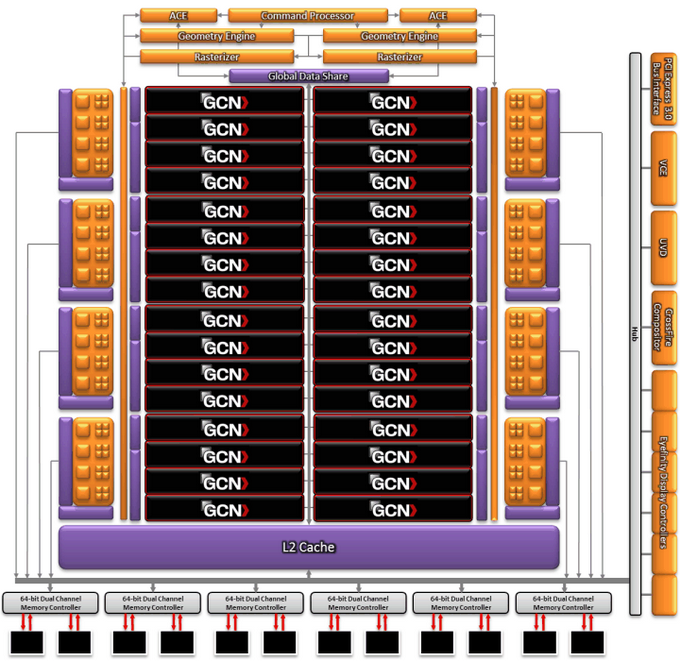

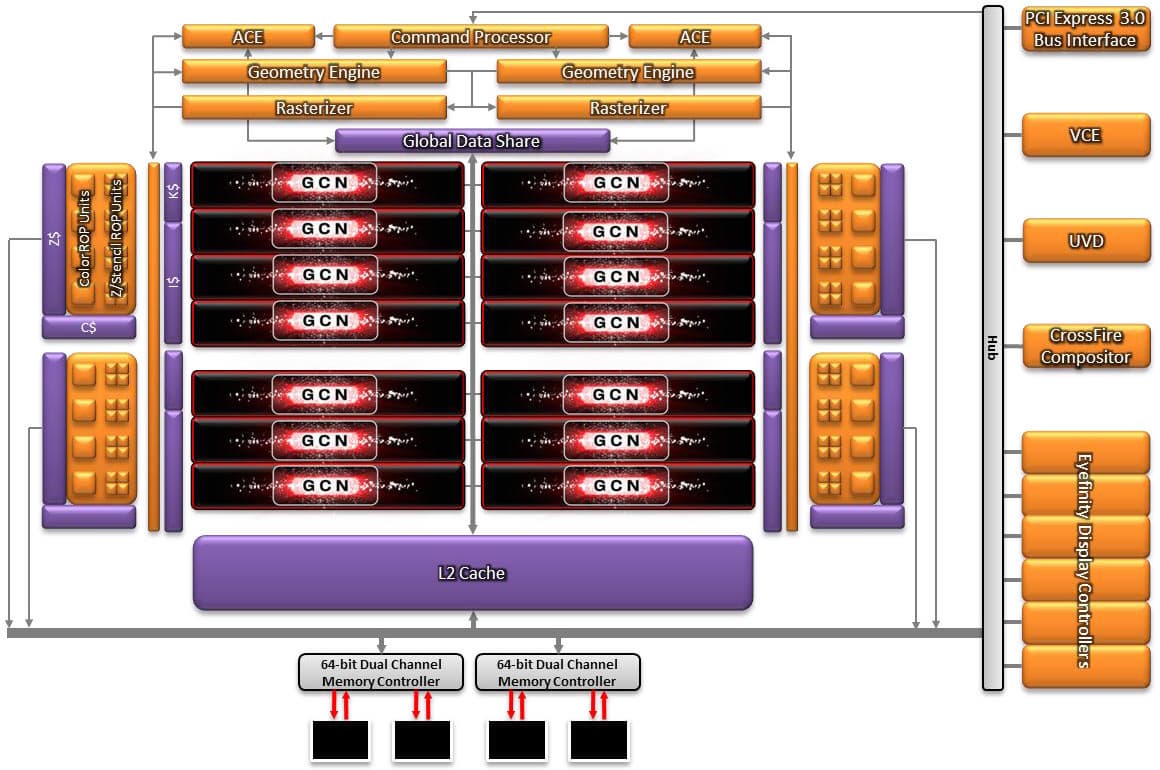

Графический процессор «Tahiti»

После того, как мы рассмотрели низкоуровневые архитектурные изменения новой серии Southern Islands, самое время перейти к подробностям о самом мощном решении этой линейки — Radeon HD 7900, включающей в себя две модели. Прежде всего, отметим просто огромную сложность нового GPU, ведь он включает более чем 4,3 миллиарда транзисторов, что вдвое больше, чем было в чипе, на котором основан Radeon HD 5870! Естественно, что такой могучий чип стал возможен лишь благодаря применению нового техпроцесса 28 нм. Итак, что же у него есть внутри?

Количество геометрических блоков не изменилось, по сравнению с Cayman, их всё так же две штуки, но зато эффективность их работы значительно увеличена — мы остановимся на этом подробнее чуть позже. На схеме графического процессора мы видим 32 вычислительных блока архитектуры GCN, доступные на Radeon HD 7970, а в случае с младшим решением, некоторые из них будут отключены. Если считать пиковую вычислительную производительность решения, то она составляет почти 3,8 терафлопа (количество операций с плавающей запятой в секунду), что является абсолютным рекордом для GPU на сегодняшний день.

Каждый блок GCN имеет в своём составе по 16 текстурных блоков, что даёт итоговую цифру в 128 TMU на чип, или более чем 118 гигатекселей/сек — и это ещё один рекорд на момент выпуска, и он далеко не последний. А вот количество блоков ROP не изменилось, их всё так же 32 штуки в 8 укрупнённых блоках RBE. Ещё одно интересное архитектурное изменение — теперь блоки ROP «прикреплены» не к каналам памяти, как это было ранее, а к блокам GCN.

Хотя теоретически скорость записи во фреймбуфер почти не изменилась, и максимально возможны те же 32 значений цвета и 128 значений глубины за такт, практическая скорость заполнения (филлрейт) в реальных применениях значительно возросла из-за увеличенной пропускной способности памяти. По измерениям AMD, Cayman обеспечивал запись лишь 23 пикселей за такт, в то время как новый Tahiti приблизился к теоретическим 32 пикселям за такт.

Это и понятно, ведь новый видеочип компании AMD имеет 384-битную шину памяти — шесть 64-битных каналов, точно как и текущее топовое решение конкурента. Именно это полуторакратное увеличение ПСП и даёт возможность повысить реальную скорость текстурных выборок и записи во фреймбуфер. Пропускная способность в 264 ГБ/сек должна помочь выжимать близкие к теоретическим показатели в 118 гигатекселей/сек и 30 гигапикселей/сек, и в практической части мы это проверим.

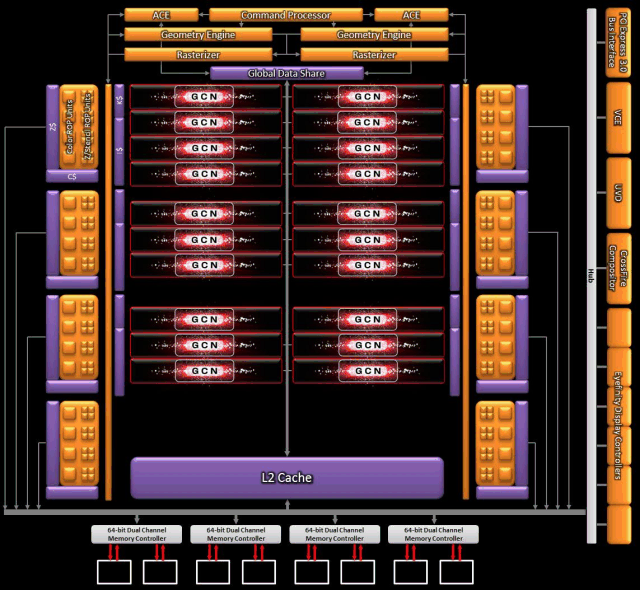

В случае «урезанного» графического процессора Radeon HD 7950 в Tahiti входит 28 активных вычислительных блоков архитектуры GCN из 32 физически имеющихся в чипе. В случае с младшим решением серии Radeon HD 7970 было решено отключить четыре из них. Так как каждый блок GCN имеет в своём составе по 16 текстурных блоков, итоговая цифра количества TMU для новой модели составляет 112 блоков TMU, что даёт производительность почти 90 гигатекселей/сек.

А вот количество блоков ROP и контроллеров памяти в HD 7950 не изменилось, их решили не урезать и оставить всё те же 32 и 6 штук, соответственно. Поэтому, видеочип Tahiti Pro имеет такую же 384-битную шину памяти, собранную из шести 64-битных каналов, как и топовое решение AMD. Видимо, больше всего от брака при производстве страдают именно вычислительные функциональные устройства, а всё остальное решили не урезать.

Тесселяция и обработка геометрии

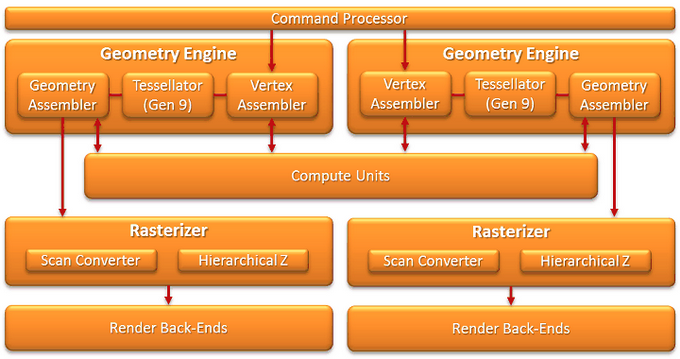

С архитектурной точки зрения, ничего особенного в геометрических блоках Tahiti со времен Cayman не изменилось. Используется всё так же по два блока для обработки (установка вершин и тесселяция) геометрических данных и растеризации, и схема весьма похожа на ту, что мы видели ранее, разве что тесселяторы названы аж 9-м поколением:

Несмотря на схематическое сходство, последнее поколение этих блоков способно на значительно большую производительность тесселяции и обработки геометрии, так как блоки подверглись значительным модификациям. Хотя пиковая производительность выросла лишь почти до двух миллиардов вершин и примитивов в секунду (925 МГц и две вершины а такт), реальная производительность выросла больше. Это было достигнуто при помощи увеличения объёма кэшей, улучшения буферизации геометрических данных и повторного использования вершинных данных.

В результате, производительность тесселяции улучшена при всех коэффициентах разбиения треугольников до четырёх раз, по сравнению с Radeon HD 6970 из предыдущего поколения. Но четыре раза достигаются не во всех случаях даже на диаграмме от самой AMD:

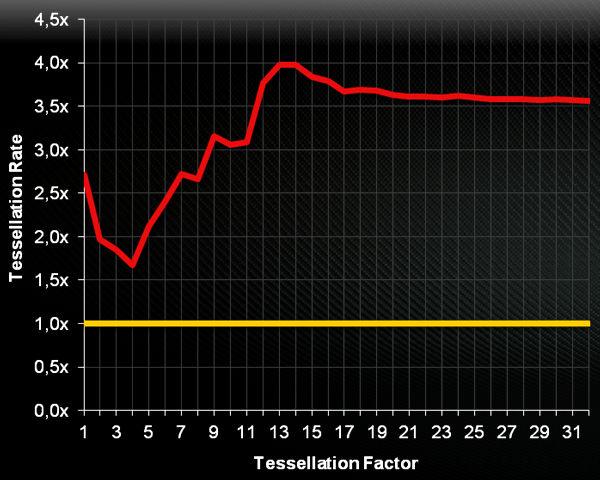

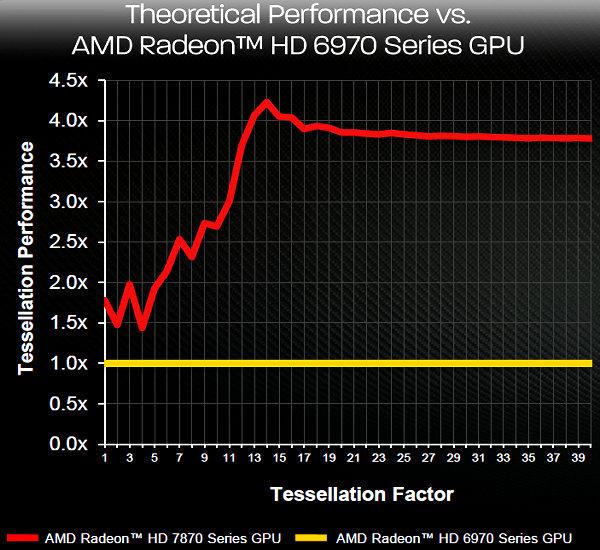

Диаграмма показывает сравнение производительности тесселяции Radeon HD 7970 по сравнению с HD 6970 при коэффициентах разбиения от 1 до 32. И, как вы видите, разница в производительности получилась от 1,7 до 4 раз. Но это — голая синтетика. И чтобы приблизиться к реальности, приведём ещё данные о скорости тесселяции уже в игровых приложениях:

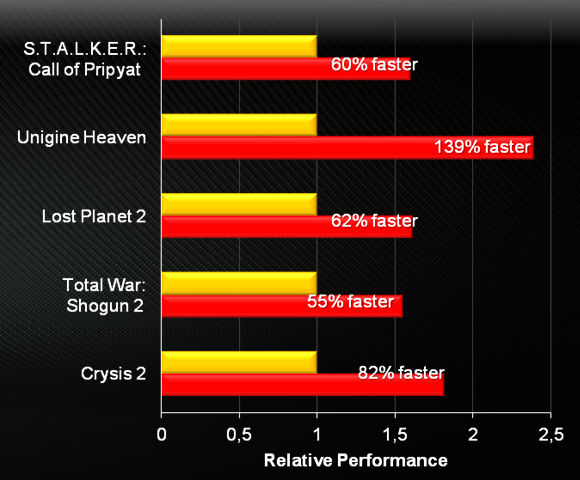

Как видите, синтетические цифры AMD неплохо подкрепляются игровыми — производительность в реальных приложениях с «тяжёлой» тесселяцией значительно выросла. Это очень неплохой результат, который мы обязательно проверим в практической части, на примере синтетики и игровых приложений.

Неграфические вычисления

С точки зрения гетерогенных и неграфических вычислительных задач весьма важны появившиеся два асинхронных вычислительных движка (Asynchronous Compute Engines — ACE). Они предназначены для планирования и распределения работы между исполнительными блоками для эффективной многозадачности и работают вместе с графическим командным процессором (Command Processor).

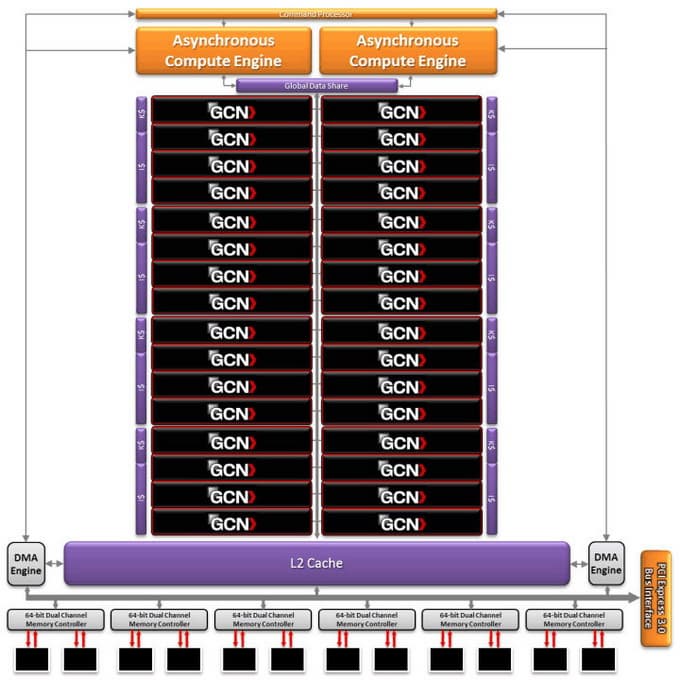

Radeon HD 7900 имеет два независимых вычислительных движка и один графический. В сумме это даёт три программируемых блока и три потока команд, полностью отделённых друг от друга. А в дополнение к асинхронной подаче команд для быстрого переключения контекста, новый GPU также имеет два двунаправленных контроллера прямого доступа к памяти (DMA), появившиеся в Cayman. Эти два контроллера необходимы для того, чтобы полностью использовать возможности новой шины PCI Express 3.0.

Как мы знаем, с точки зрения серьёзных вычислений важна не только скорость выполнения операций с плавающей запятой с одинарной точностью, но и двойной (double precision floating point). И новая архитектура AMD весьма неплохо справляется с такой задачей. На данный момент предполагается существование двух версий вычислительных блоков GCN, имеющих разный темп исполнения FP64 инструкций. Для старшего GPU темп выполнения составляет 1/4 от скорости FP32, а для младших чипов выбран темп 1/16, что вполне достаточно для сохранения совместимости, но не слишком усложняет недорогие решения. В итоге, Radeon HD 7970 способен на 947 миллиардов операций двойной точности в секунду (эх, до терафлопа совсем же чуть-чуть не дотянули!) — налицо очередное высочайшее достижение нового чипа AMD.

Причём, это не те гигафлопы, что в случае предыдущих архитектур, а более «жирные». Ведь эффективность нового GPU в сложных вычислительных задачах должна серьёзно возрасти. Во-первых, улучшена подсистема памяти и кэширования. Во-вторых, каждый вычислительный блок GCN имеет свой планировщик, что должно улучшить исполнение ветвящегося кода и общую эффективность. Ну и в третьих отметим скалярное исполнение, не требующее сложных оптимизаций от компилятора, в результате чего вычислительные блоки будут гораздо реже простаивать. И в итоге в любых задачах новому чипу будет легче показать высокую производительность и загрузку ALU.

Из других нововведений, связанных с вычислительными возможностями, отметим полную поддержку ECC для DRAM и SRAM. С программной стороны важно, что Tahiti — это первый графический процессор с полной поддержкой новых версий API: OpenCL 1.2, DirectCompute 11.1 и C++ AMP и их возможностей. Например, OpenCL 1.2 позволяет объединять возможности нескольких вычислительных устройств в одно, и компания AMD уже выпустила соответствующую поддержку в виде AMD APP SDK 2.6 и драйвера Catalyst 11.12.

Производительность и эффективность архитектуры

После обзора всех архитектурных нововведений на примере топового чипа серии Southern Island настало время поговорить об эффективности всех этих изменений. Понятно, что производительность новых чипов гораздо выше, чем у предыдущих, обратное было бы весьма удивительно. Вопрос в том, насколько быстрее. В различных задачах получаются цифры от 40-50% (минимум!) до пятикратной разницы. Улучшения в архитектуре позволяют превысить теоретическую 1,4-кратную разницу по тупым гигафлопсам. Давайте рассмотрим это на примерах:

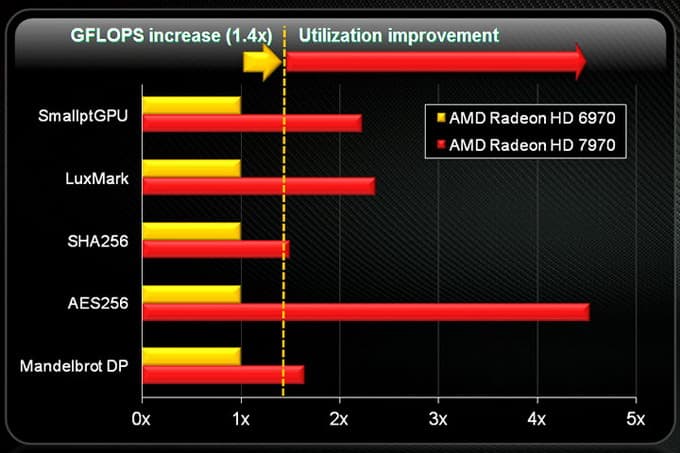

На диаграмме сравнивается новое топовое решение и предыдущее одночиповое: Radeon HD 7970 и HD 6970, что вполне справедливо. Тесты производительности выбраны различные: SmallptGPU и LuxMark — это рейтрейсинг на OpenCL, SHA256 — безопасный алгоритм хеширования, а AES256 — симметричный алгоритм шифрования. Ну а Mandelbrot — широко известная задача, рассчитанная с двойной точностью вычислений.

Вертикальной прерывистой линией на графике отмечена теоретическая разница в производительности, но данные о скорости показывают, что в трёх из пяти задач скорость нового GPU оказалась значительно выше. Это вызвано всеми изменениями, направленными на увеличение эффективности: уход от VLIW, наличие планировщика в каждом вычислительном блоке, улучшенное кэширование и т. п.

Изменения в качестве рендеринга

Собственно, эту часть вполне можно было бы и пропустить, так как к качеству изображения в последнее время особенных претензий уже нет и быть не может — по разным причинам. Например, качество полноэкранного сглаживания у видеокарт разных производителей весьма близкое, особенно учитывая широкое распространение программных методов сглаживания при помощи фильтров постобработки, выполняемых на всех GPU абсолютно одинаково.

То же самое касается и текстурной фильтрации — сейчас её качество таково, что отличить решения AMD и NVIDIA весьма непросто даже если делать попиксельное сравнение. У Radeon HD 6900 — предыдущего поколения компании — анизотропная фильтрация улучшилась ещё немного, и теперь даже «микроскоп» не поможет найти там какие-то значительные недостатки. Единственное замечание в том, что в движении видеокарты Radeon немного уступали GeForce из-за более заметных специфических артефактов, вроде «шума» или «песочка».

С выходом видеочипов нового поколения веса текселей в текстурном фильтре пересмотрели ещё раз, модифицировав их так, чтобы снизить подобные артефакты, иногда видимые на Radeon HD 6900 при наличии текстур определённого вида («высокочастотных», с резкими переходами от тёмного к светлому, например). Изменения в качестве настолько трудно показать на примерах, что AMD не приводит сравнительные картинки HD 7900 против HD 6900, а просто сравнивает качество «аппаратного» алгоритма с чисто программным, выполняемым на потоковых процессорах GPU, а потому — идеальным:

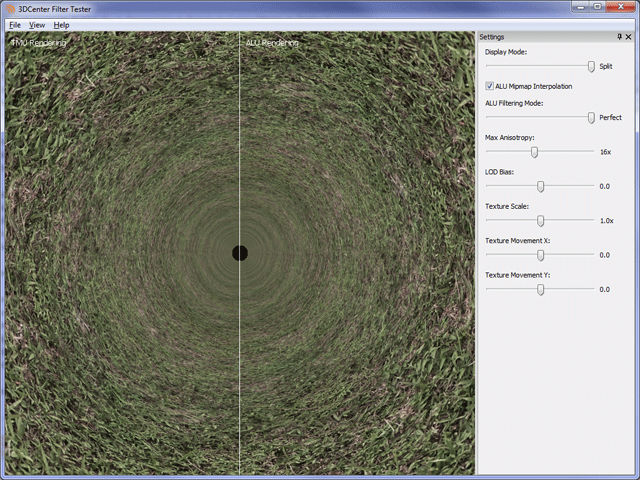

На таком мелком скриншоте разницы в качестве не видно, но AMD уверяет, что все проведённые изменения не привнесли никакого падения производительности и ни в одном из аспектов не ухудшили качество картинки — оно всё так же не зависит от угла и качество фильтрации близко к идеальному. В одном из будущих практических материалов мы это обязательно проверим.

Частично резидентные текстуры (Partially Resident Textures)

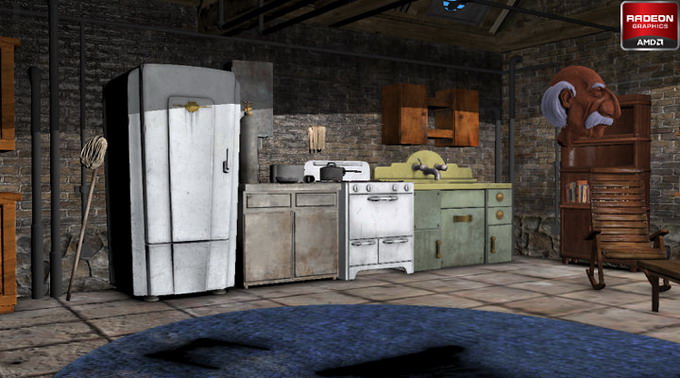

Идея Partially Resident Textures (PRT) заключается в использовании аппаратной возможности представленного графического процессора — виртуальной памяти. Наверняка многие пользователи уже видели игру RAGE компании id Software, которая использует технологию виртуального текстурирования, так называемое мегатекстурирование («MegaTexture»), которое обеспечивает возможность использования огромных объёмов текстурных данных и подкачку (streaming) их в видеопамять.

Используя виртуальную видеопамять, очень легко получить эффективную аппаратную поддержку подобных алгоритмов, позволяющих применять в приложении до 32 терабайт текстур, что даёт возможность сделать уникальные локации в играх, без повторяющихся кусков текстур, при полном отсутствии проблем с подгрузкой текстурных данных. Правда, наглядный пример AMD приводит слишком странный, из которого ничего особо непонятно:

PRT позволяет добиться высокого качества картинки и помогает повысить эффективность использования видеопамяти. Подобные алгоритмы уже применяются в движке id Software, и ожидается их появление во многих движках следующего поколения. Игры будущего нуждаются в работе с огромными объёмами данных и преимущество нового GPU в том, что локальная графическая память в алгоритмах а-ля PRT работает как аппаратная кэш-память, и текстуры в неё подгружаются при необходимости. GPU семейства Southern Islands поддерживают «мегатекстуры» объёмом до 32 терабайт (разрешением до 16384×16384) и, что особенно важно, аппаратную текстурную фильтрацию для них, что недоступно на более ранних видеочипах.

Виртуальные текстуры разбиваются на куски размером 64 килобайта (именно килобайты, а не тексели) и этот размер куска фиксирован. И в локальную память видеокарты подгружаются только те из них, которые нужны при рендеринге текущего кадра. Технология работает независимо от текстурного формата, просто размеры кусков в текселях будут отличаться. Например, для обычной несжатой текстуры с 32 бит на цвет, размер куска будет 128×128 текселей, а для сжатой в DXT3-формат — 256×256 текселей.

Технология предполагает и использование мип-уровней текстур (уменьшенных копий, используемых при текстурной фильтрации). При рендеринге и фильтрации к ним требуется многократный доступ. Рассмотрим работу алгоритма на примере.

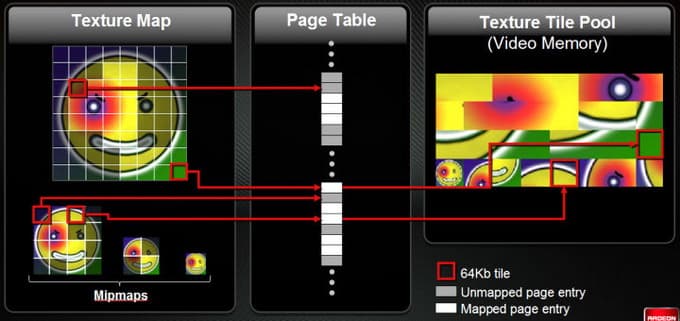

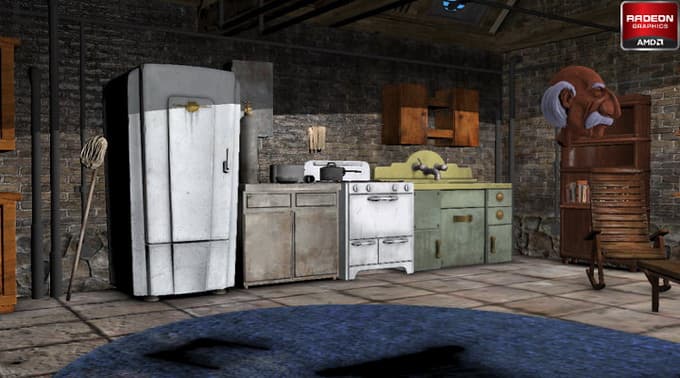

На этом рисунке выделены четыре разных куска из разных мип-уровней, требуемые при рендеринге. Когда шейдерная программа запрашивает данные из них, некоторые из кусков уже имеются в локальной памяти и эти данные сразу же отправляются в шейдер для дальнейших вычислений. Но некоторые куски отсутствуют в таблице, и приложение должно выбрать последующие действия при таком промахе. Например, можно запросить данные из мип-уровня меньшего разрешения, тогда изображение будет нечётким, но оно хотя бы будет похоже на правду и отрисуется без задержки. А к рендерингу следующего кадра оно уже может быть подгружено в кэш — локальную видеопамять. Игравшие в RAGE нас поймут.

Это — мощнейший алгоритм, позволяющий использовать огромные текстуры, уникальные для каждого из объектов. Аналогичные алгоритмы давно используются при оффлайн-рендеринге, за исключением необходимости расчётов в реальном времени. AMD даже сделала демо-программу, использующую технику наложения текстур Per-Face Texture Mapping, разработанную Walt Disney Animation Studios для их анимационных фильмов. К сожалению, демонстрационная программа ещё не готова, и мы видели лишь скриншоты низкого разрешения.

Суть данной техники наложения текстур в том, чтобы каждому полигону назначить определённый кусок текстуры, без необходимости использования UV-преобразования (нахождения соответствия между координатами поверхности трёхмерного объекта и координатами на двухмерной текстуре). Такой подход решает некоторые проблемы с созданием тесселированного контента, делая алгоритм смещения векторов (displacement mapping) очень простым. А PRT в этом методе используется для эффективного хранения и доступа к текстурных данным.

Инструкции по обработке медиаданных

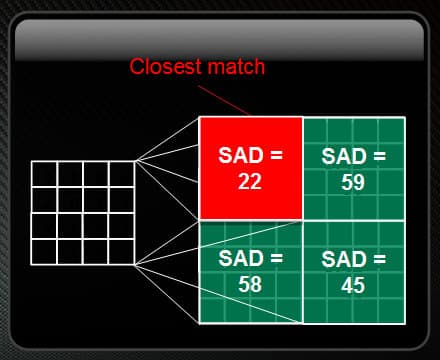

Интересным нововведением в Southern Islands кажется поддержка специализированных инструкций, используемых при обработке изображений, статичных и динамических. Например, была улучшена широко используемая инструкция под названием «сумма абсолютных разностей», более известная как SAD (Sum of Absolute Differences). Скорость её исполнения — весьма критичное к производительности узкое место многих алгоритмов обработки изображений и видеоданных, вроде определения движения (motion detection), распознавания жестов (gesture recognition), поиска по изображениям, компьютерного зрения и многих других.

Но в обзоре древней видеокарты Radeon HD 5870 мы уже писали о поддержке SAD. Теперь, кроме обычного SAD (4×1) в Southern Islands появилась новая инструкция — QSAD (счетверённый SAD), объединяющая SAD с операторами сдвига для увеличения производительности и энергоэффективности, а также «маскируемая» инструкция MQSAD, игнорирующая пиксели заднего плана и используемая для изоляции движущихся в кадре объектов от фона.

Новые GPU могут обрабатывать до 256 пикселей на каждый вычислительный блок GCN за такт, что в случае модели AMD Radeon HD 7970 означает возможность обработки до 7,6 триллионов пикселей в секунду в случае 8-битных целочисленных значений цвета. Хотя это теоретическая цифра, возможности новых графических процессоров по обработке визуальных данных весьма впечатляют — многие задачи по обработке видео можно будет выполнять в режиме реального времени.

PCI Express 3.0

Не могли мы пройти мимо поддержки третьей версии PCI Express всей линейкой новых графических решений Southern Islands. Эта поддержка была вполне ожидаемой, так как спецификации третьей версии PCI Express окончательно утвердили ещё осенью 2010 года, но аппаратных решений с её поддержкой до сих пор не было, хотя системные платы уже появляются, видеокарты выпущены в конце 2011 года, да и центральными процессорами соответствующие есть.

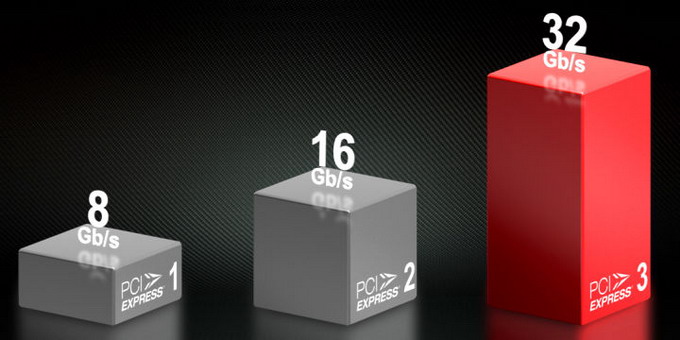

Обновленный интерфейс обладает скоростью передачи 8 гигатранзакций в секунду вместо 5 ГТ/с для версии 2.0, и его пропускная способность ещё раз выросла вдвое (до 32 Гб/с), по сравнению со стандартом PCI Express 2.0. В новой шине применяется другая схема кодирования пересылаемых по шине данных, но совместимость с предыдущими версиями PCI Express была сохранена.

Первые системные платы с поддержкой PCI Express 3.0 были представлены летом 2011, в основном базе чипсета Intel Z68, а в широкой продаже они появились лишь осенью того же года. Вот и видеокарты подоспели, и AMD по скорости выхода новых графических процессоров с поддержкой самых совершенных технологий снова стала впереди планеты всей. Но будет ли от PCI-E 3.0 какой-то практический толк — судить слишком рано.

Технология AMD PowerTune

Одним из самых интересных нововведений в Cayman была технология расширенного управления питанием PowerTune. Гибкое управление питанием GPU уже давно применялось, но до Radeon HD 6900 все эти технологий были довольно примитивными и в основном программными методами и изменяли частоту и напряжение ступенчато, не умея отключать большие части видеочипов.

Ещё в семействе Radeon HD 5000 появился ограничитель производительности при превышении определённого уровня потребления, а в Radeon HD 6900 система перешла на качественно иной уровень. Для этого в чип включили специальные датчики во все блоки, которые отслеживают параметры загрузки. Графический процессор постоянно измеряет нагрузку и энергопотребление и не позволяет последнему выйти за определённый порог, автоматически регулируя частоту и напряжение, чтобы параметры оставались в рамках указанного теплопакета.

В отличие от ранних технологий управления питанием, PowerTune обеспечивает прямой контроль над энергопотреблением GPU, в отличие от косвенного управления при помощи изменения частот и напряжений. Эта технология помогает установить высокие частоты GPU, получив высокую производительность в играх, и не бояться, что потребление может выйти за безопасные пределы. Ведь большинство игр и обычных приложений, использующих вычисления на GPU, предъявляют значительно менее высокие требования к питанию и не подходят к опасным пределам энергопотребления, в отличие от тестов стабильности, вроде Furmark и OCCT.

Даже самые тяжёлые игры не требуют максимального потребления энергии, и если ограничить потребление частотой, испытывая видеокарты экстремальными тестами, то в случае 3D-игр останется довольно много неиспользованных возможностей по производительности и питанию. В случае, когда видеокарта не достигла предела безопасного уровня потребления, GPU будет работать на выставленной на фабрике частоте, а в тестах FurMark и OCCT, частота GPU понизится, чтобы оставаться в рамках потребления.

Таким образом, PowerTune помогает выставить более высокие фабричные частоты и настроить систему на максимально эффективное использование ресурсов GPU при установленном максимальном уровне потребления. На показанном выше примере, HD 5870 не использует PowerTune и из-за ограничения частоты GPU высоким потреблением в тестах выносливости не использует все свои возможности. В то время как для Radeon HD 7970 установлен максимальный TDP, и видеочип сбрасывает частоты лишь при его превышении, получая максимально возможную производительность в любых приложениях.

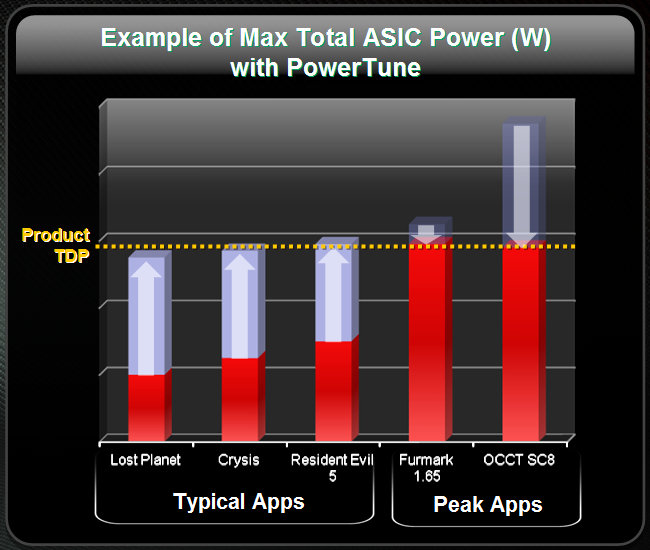

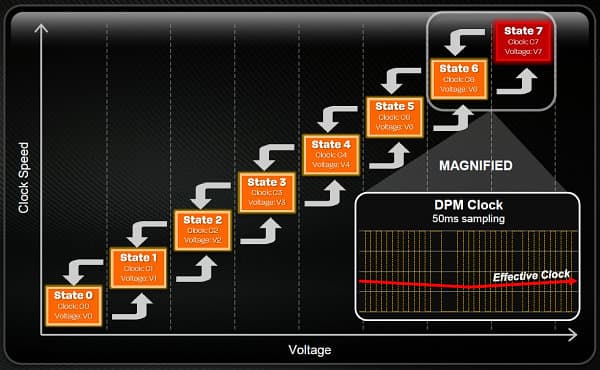

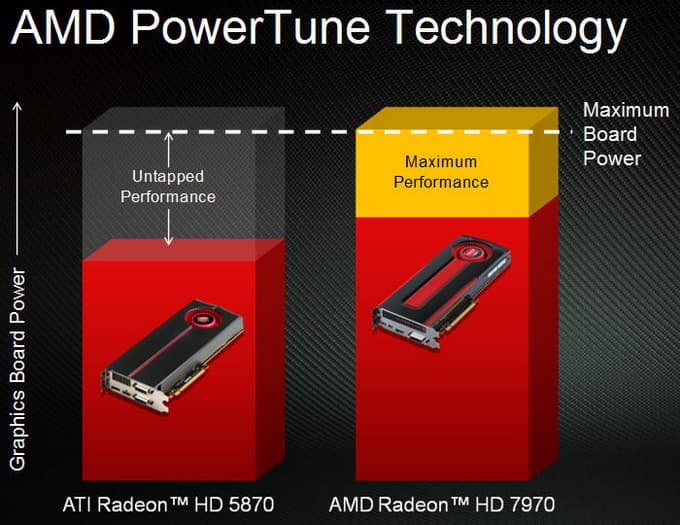

Наглядно это показано на следующей диаграмме. В случае игровых приложений достижение TDP возможно при повышении частоты GPU, а для пиковых нагрузок тестами выносливости частота снижается до безопасного уровня энергопотребления. Без PowerTune пришлось бы выбирать — или получить вероятность выхода из строя видеокарты при длительной работе FurMark и OCCT, или урезать потенциально возможную производительность в играх. Новая технология решает эти вопросы максимально эффективно.

AMD PowerTune отличается быстрой отзывчивостью на изменение условий (микросекунды), так как это аппаратная технология. Также её отличает гибкая настройка частот, а не ступенчатая, как это было в предыдущих чипах. Все измерения не зависят от драйвера, но могут быть скорректированы пользователем при помощи настроек видеокарты.

Отличия PowerTune от общепринятого ранее подхода в том, что в других случаях используется защита от перегрева (thermal throttling), которая переводит графический процессор в режим значительно пониженного потребления, а PowerTune просто плавно снижает его частоту, приводя потребление GPU к установленному ограничителю. При этом достигаются более высокие тактовые частоты и производительность.

Технология AMD ZeroCore

Компания AMD не ограничилась применением уже известной по предыдущим решениям технологии управления питанием. В первых чипах семейства Southern Islands она представляет технологию AMD ZeroCore, которая помогает добиться ещё большей энергетической эффективности в режиме «глубокого простоя» (или «сна») с отключенным устройством отображения, который поддерживается всеми операционными системами.

Ведь практически любая система, даже игровая, большую часть времени проводит в режиме низкой нагрузки на графический процессор. И видеокарта не должна потреблять много энергии в таком режиме. И уж тем более не говоря о режиме с отключенным монитором — в этом случае GPU желательно вовсе отключить. Так в AMD и сделали. Благодаря ZeroCore, в состоянии глубокого простоя новый GPU потребляет менее 5% энергии полноценного режима, отключая большинство функциональных блоков в этом режиме.

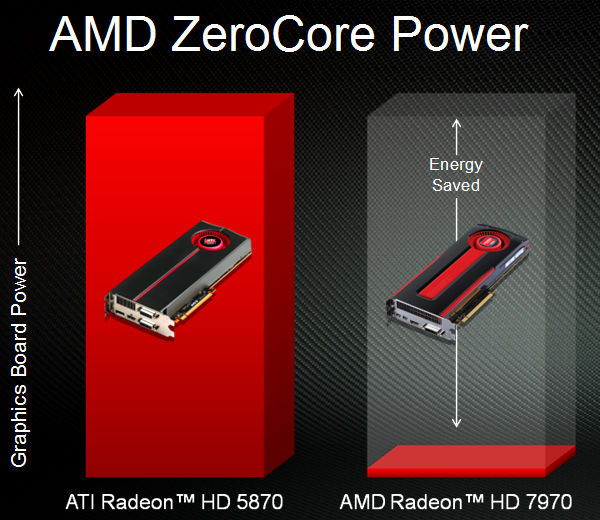

AMD приводит схематическое сравнение со своей же Radeon HD 5870, которая поддержкой такой технологии не обладала. ZeroCore — эксклюзивное нововведение Southern Islands, пришедшее в настольные решения из мобильных GPU, предназначенных для ноутбуков. Кстати, преимущества этой технологии связаны не только со снижением потребления. Кроме этого, в режиме длительного простоя при отключении дисплея видеокарта ещё и полностью выключает вентилятор на кулере видеокарты!

Это именно то, чего давно ждали многие пользователи. Самое интересное, что по нашим данным, лабораторные испытания подобных PowerTune и ZeroCore решений проходили ещё несколько поколений видеокарт назад. Некоторые из инженерных сэмплов видеокарт давно ушедших с рынка серий компании AMD именно так и работали, полностью отключая кулер в простое.

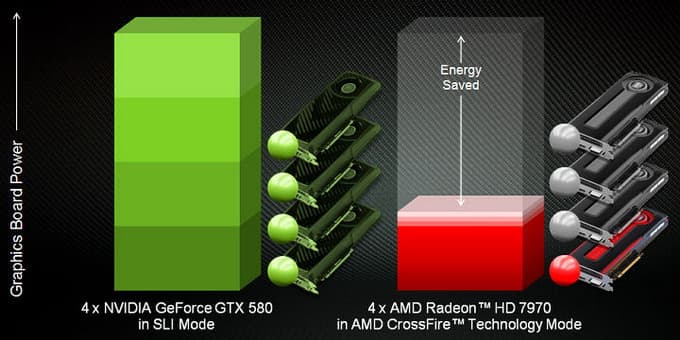

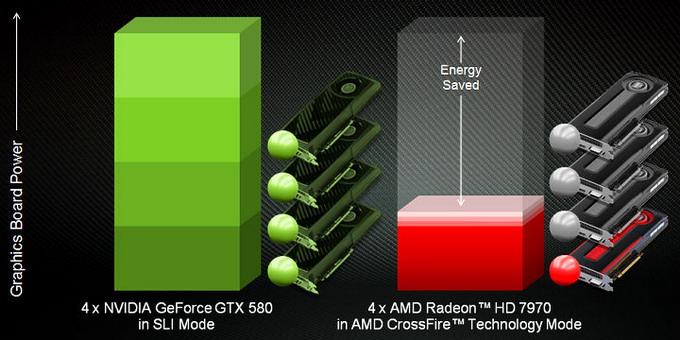

Но не только пользователи систем с одной видеокартой получат бонус от снижения шума и потребления энергии с новыми видеокартами AMD с поддержкой ZeroCore. Аналогичные улучшения ожидают и счастливых владельцев CrossFire систем на базе двух, трёх и даже четырёх GPU. Логично ведь, что в режиме отрисовки двухмерного интерфейса операционной системы все видеокарты, кроме главной, не должны бы работать вовсе? Но ведь сейчас они работают именно так!

В случае же CrossFire систем на видеокартах с поддержкой ZeroCore в 2D-режиме все вторичные видеокарты погружены в глубокий сон с минимальным потреблением энергии и отключенным кулером. Такой режим работает и для нескольких одночиповых видеокарт и для двухчиповых решений. Кроме того, первичная видеокарта CrossFire также будет переходить в такой режим в случае длительного простоя, настроенного в Windows. Наглядно разница в работе выглядит так:

Кстати, технология не так проста, как может показаться. Инженерам AMD пришлось решить массу вопросов, связанных с работой операционной системы в режиме простоя. Например, они выяснили, что Windows пытается обновлять информацию на экране даже при отключенном мониторе. Что, естественно, не позволяет отключить GPU вовсе. Поэтому программистам компании пришлось пойти обходным путём, игнорируя все команды отрисовки экрана при отключенном мониторе в режиме сна.

Технология AMD Eyefinity 2.0

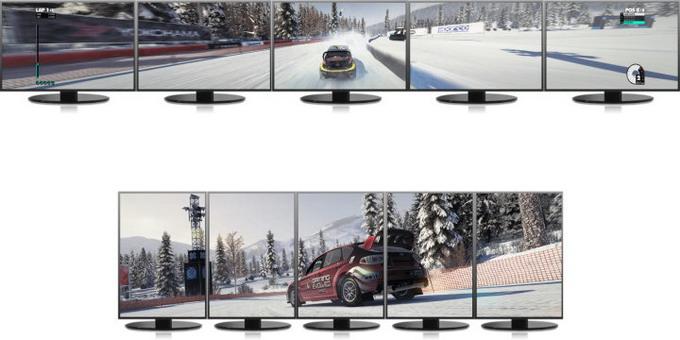

Естественно, что в новой архитектуре нашлось место и для улучшений проверенной технологии вывода изображения на несколько мониторов — AMD Eyefinity, теперь в версии 2.0. Она получила новые возможности, большие разрешения, поддержку большего количества дисплеев и расширение гибкости.

Эта технология довольно интересна, хотя крайне малое количество пользователей найдёт в комнате место и наберётся смелости перед семьёй для установки более чем двух мониторов. Но лучше иметь возможность, чтобы всегда смочь ей воспользоваться, чем не иметь её вовсе. Тем более, что цены на мониторы больших диагоналей почти не снижаются, а вот решения среднего уровня постоянно дешевеют.

И действительно, сейчас выгодне купить три монитора с диагональю экрана в 24″, чем один 30-дюймовый. AMD приводит именно такой пример, когда 30″ монитор с разрешением 2560×1600 стоит более $1000, а три 24″ FullHD можно купить за половину этой цены:

Но как тратить свои деньги и пространство в комнате — это личное дело каждого пользователя. Главное, что такая возможность есть. Плюс к этому, Eyefinity 2.0 теперь поддерживает вывод изображения и в стереорежиме HD3D — то, чего не хватало в предыдущих решениях, которые по этому параметру уступали конкурирующим. Объединившая технологии AMD Eyefinity и HD3D видеокарта Radeon HD 7970 является первым одночиповым решением с поддержкой трёх мониторов, работающих в стереорежиме.

Для стереорендеринга в высоком разрешении нужен очень быстрый интерфейс передачи данных. И с предыдущими версиями HDMI выходов, возможности были ограничены 24 Гц на каждый глаз, что вполне достаточно для просмотра кино на Blu-ray 3D, но для любителей игр явно слишком мало.

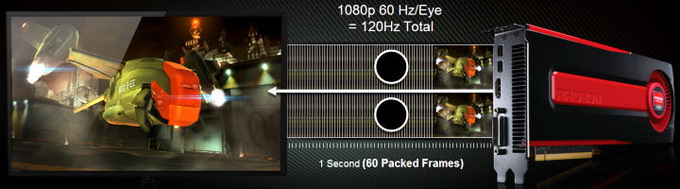

Для таких задач стали применять формат frame packing, когда кадры для левого и правого глаза объединяются в один, и AMD Radeon HD 7970 поддерживает формат HDMI 1.4a frame packing для вывода стереокартинки. Это первая видеокарта с поддержкой 3-гигагерцового HDMI с frame packing, когда на каждый глаз приходится FullHD картинка с частотой 60 Гц (120 Гц в итоге):

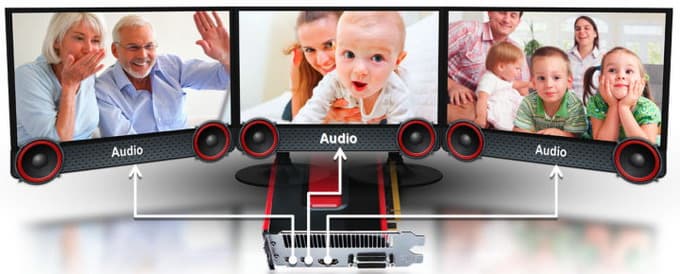

Ещё одной любопытной новинкой нам кажется технология многоканального вывода звука Discrete Digital Multi-Point Audio (DDMA), работающая вместе с Eyefinity. Все предыдущие GPU способны выводить по HDMI и DisplayPort лишь по одному аудиопотоку. То есть, даже если к ПК подключены по HDMI три монитора, находящиеся в разных комнатах, то звуковой канал передаётся лишь один. А вот AMD Radeon HD 7900 получил поддержку одновременного вывода сразу нескольких независимых аудиоканалов, что вполне может пригодиться в некоторых мультимониторных конфигурациях.

Эта же возможность будет весьма полезной для применения в сфере видеоконференций с выводом нескольких собеседников на отдельные экраны, а также многозадачного применения вроде игры на трёх мониторах с игровым аудиосопровождением и просмотром новостей на отдельном экране с независимым звуковым потоком. Ранее для всего этого приходилось применять несколько отдельных аудиосистем, а теперь всё работает максимально удобно.

Не забыта и программная поддержка Eyefinity, почти каждый месяц технология обновляется — появляются новые возможности. Так, ещё в октябре появилась поддержка разрешений вплоть до 16384×16384 и новые мультимониторные конфигурации: горизонтальные и вертикальные 5×1, а также на основе шести мониторов в режиме 3×2.

В декабрьском обновлении видеодрайвера AMD Catalyst стала возможной совместная работа Eyefinity и HD3D, а в феврале обещают поддержку пользовательских разрешений, настройки размещения панели задач и улучшения управления наборами настроек.

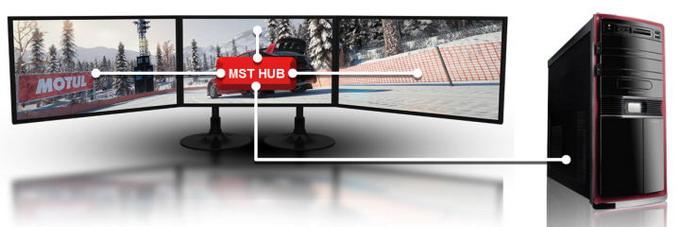

Вывод изображения на шесть мониторов может быть осуществлён при помощи двух портов DisplayPort 1.2 и двух концентраторов MST (о которых мы писали ранее), а три или даже четыре монитора потребуют лишь одного порта и соответствующего концентратора. Такие концентраторы позволяют гибко конфигурировать систему вывода изображения, они поддерживают до четырёх FullHD-устройств на один разъём DisplayPort 1.2 и должны появиться в продаже к лету 2012 года.

К слову о разрешении. Высоком разрешении или даже ультравысоком — Ultra High Resolution. Нынешние устройства с разрешением 4000 пикселей по большей стороне требуют подключения при помощи сразу нескольких кабелей: двух DP 1.1 или четырёх DVI. Мониторы такого разрешения следующего поколения будут подключаться лишь по одному кабелю: DP 1.2 HBR2 или HDMI 1.4a 3 ГГц. И новая видеокарта компании AMD уже готова к таким мониторам, снова она стала первой в мире.

Кодирование и декодирование видеоданных

Вполне естественно, что в состав AMD Radeon HD 7970 включён всё тот же блок UVD для декодирования видеоданных, появившийся ещё в предыдущем поколении видеочипов компании. Он просто не нуждается в доработках, поддерживая многопоточный кодек MVC, декодирование форматов MPEG-2/MPEG-4 (DivX), VC-1 и H.264, а также декодирование двух FullHD-потоков во всех поддерживаемых форматах.

Решения AMD обеспечивают максимальное качество декодирования видеопотока, используют несколько десятков специальных алгоритмов улучшения качества и обеспечивают максимальный результат в тестах качества вроде HQV. Среди поддерживаемых особенностей отметим: регулировку цвета и тона, шумоподавление, повышение резкости, качественное масштабирование, динамическую контрастность, продвинутый деинтерлейсинг, а также inverse telecine. Вот пример улучшения контрастности на лету:

Но с декодированием у всех видеочипов давно всё более-менее в порядке. Все новые GPU обеспечивают приличное качество и производительность при просмотре видеоданных. А вот кодирование видео на GPU всё ещё пребывает в зачаточной стадии и основные претензии пользователей направлены на низкое качество получаемой сжатой картинки.

Возможно, новая серия Radeon HD 7000 сможет помочь и в этом, ведь все графические процессоры серии имеют в своём составе блок кодирования видео Video Codec Engine (VCE). Модель Radeon HD 7970 стала первой видеокартой с поддержкой аппаратно ускоренного кодирования и сжатия видео при помощи специализированного блока (ранее в кодировании принимали участие потоковые процессоры).

Качество и производительность должно быть явно лучше, чем раньше, поддерживается кодирование в формат 1080p при 60 кадрах в секунду, причём даже быстрее, чем в реальном времени. Про качество сказать без тестов что-то сложно, но нам обещаны разные уровни оптимизации кодера для видеоданных и игр, а также изменяемое качество сжатия (возможность выбирать между повышением качества или производительности).

Пока что опробовать VCE негде — приложений с его поддержкой просто нет, но компания AMD работает с партнёрами, такими как ArcSoft, для обеспечения поддержки VCE в соответствующих программных продуктах. В будущем планируется выпуск программной библиотеки для ускорения кодирования видеоданных, которая облегчит задачу разработчиков по поддержке продукции AMD нового поколения.

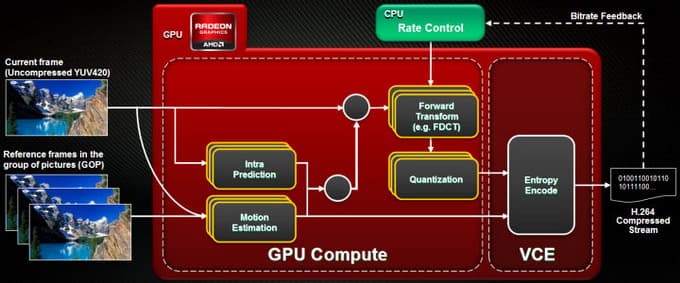

Кодирование может производиться в двух режимах: полное и гибридное (с использованием возможностей потоковых процессоров GPU). Полный режим разработан для задач, которые требуют максимальной энергоэффективности и постоянного уровня производительности. Кодирование в полном режиме на VCE быстрее реального времени и обеспечивает низкие задержки. Но есть и гибридный режим:

В таком режиме вместе с VCE работают и математические блоки GPU. Все хорошо распараллеливающиеся стадии, которые обведены жёлтой линией на схеме, могут использовать мощь вычислительных блоков GCN, а выделенный блок VCE занимается эффективным аппаратным энтропийным кодированием. Такой режим хорошо подходит для видеокарт с большой математической мощью, вроде Radeon HD 7970. Остаются вопрос к качеству этих двух режимов, но это требует тщательного анализа в отдельном материале.

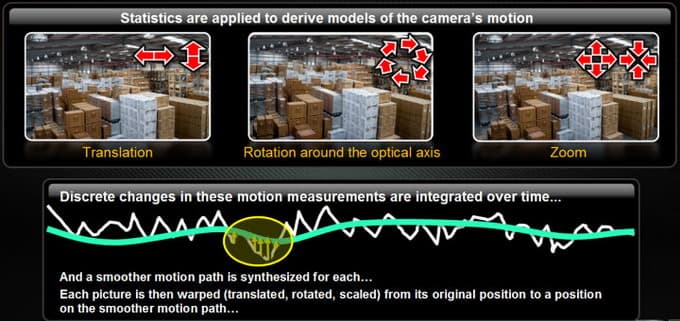

AMD Steady Video

Кроме кодирования и декодирования видеоданных, есть и ещё одна область применения мощи новой графики от компании AMD — улучшение видеороликов плохого качества, снятых с рук, без использования штатива и других аналогичных средств стабилизации изображения. Технология стабилизации видео называется AMD Steady Video, и уже выпущена её вторая версия.

Алгоритм работы программного стабилизатора довольно прост: на основе видеопотока собирается статистика о движении камеры (сдвиг, вращение, приближение) и это движение компенсируется в текущем кадре, относительно предыдущих — изображение сдвигается, поворачивается и масштабируется так, чтобы картинка сильно не прыгала и оставалась стабильной.

Насколько это просто на словах, настолько же сложно в реализации. Просто потому, что пикселей на экране два миллиона, а кадров в секунду до 30 или даже 60. Представьте, сколько вычислений нужно проделать, чтобы отследить все возможные смещения кадра. Мы уже писали выше о функции QSAD, применяемой в видеообработке, как раз она используется и в Steady Video 2.0 для ускорения алгоритма определения движения. Так вот GPU должен обрабатывать случайные сдвиги с амплитудой до 32 пикселей в любом направлении и для этого требуется производительность, соответствующая более чем 500 млрд. операций SAD в секунду (для 1920×1080 при 60 FPS).

За счёт поддержки новых инструкций QSAD в Radeon HD 7970, его преимущество над мощными CPU в алгоритме motion detection превышает 10x! То есть, качественное видео нам теперь будет обеспечено, причём не только при обработке домашних роликов в видеоредакторах, но и просмотре чужих онлайновых видеороликов, снятых неизвестно чем и неизвестно как.

Подробности: серия Radeon HD 7800

  • Кодовое имя чипа: «Pitcairn»
  • Технология производства: 28 нм
  • 2,8 млрд. транзисторов (чуть больше, чем у Cayman, который является основой серии Radeon HD 6900)
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
  • Аппаратная поддержка DirectX 11.1, в том числе и шейдерной модели Shader Model 5.0
  • 256-битная шина памяти: четыре контроллера шириной по 64 бита с поддержкой памяти GDDR5
  • Частота ядра: до 1000 МГц (для Radeon HD 7870)
  • 20 вычислительных блоков GCN, включающих 80 SIMD-ядер, состоящих в целом из 1280 ALU для расчётов с плавающей запятой (целочисленные и плавающие форматы, поддержка точности FP32 и FP64 в рамках стандарта IEEE 754)
  • 80 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
  • 32 блока ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 32 отсчетов за такт, а в режиме без цвета (Z only) — 128 отсчета за такт
  • Интегрированная поддержка до шести мониторов, включая HDMI 1.4a и DisplayPort 1.2

Спецификации видеокарты Radeon HD 7870

  • Частота ядра: 1000 МГц
  • Количество универсальных процессоров: 1280
  • Количество текстурных блоков: 80, блоков блендинга: 32
  • Эффективная частота памяти: 4800 МГц (4×1200 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 2 гигабайта
  • Пропускная способность памяти: 153,6 гигабайта в сек.
  • Теоретическая максимальная скорость закраски: 32,0 гигапикселя в сек.
  • Теоретическая скорость выборки текстур: 80,0 гигатекселей в сек.
  • Один разъём CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, два Mini-DisplayPort 1.2
  • Энергопотребление: от 3 до 175 Вт
  • Два 6-контактных разъёма питания
  • Двухслотовый дизайн
  • Рекомендованная цена для рынка США: $349

Спецификации видеокарты Radeon HD 7850

  • Частота ядра: 860 МГц
  • Количество универсальных процессоров: 1024
  • Количество текстурных блоков: 64, блоков блендинга: 32
  • Эффективная частота памяти: 4800 МГц (4×1200 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 2 гигабайта
  • Пропускная способность памяти: 153,6 гигабайта в сек.
  • Теоретическая максимальная скорость закраски: 27,5 гигапикселя в сек.
  • Теоретическая скорость выборки текстур: 55,0 гигатекселей в сек.
  • Один разъём CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, два Mini-DisplayPort 1.2
  • Энергопотребление: от 3 до 130 Вт
  • Один 6-контактный разъём питания
  • Двухслотовый дизайн
  • Рекомендованная цена для рынка США: $249

И в этот раз принцип именования продуктов компании не был изменён и тенденции предыдущих серий были продолжены. Среднебюджетная серия видеокарт, основанная на архитектуре GCN, отличается от топовой и бюджетной линеек второй цифрой в индексе: вместо 7 и 9 поставлена цифра 8, что вполне логично. Раз AMD взяла психологический рубеж в 1000 МГц для частоты GPU, то Radeon HD 7870 получил дополнение «GHz Edition» к названию, указывающее на взятие этой частоты.

Из названия понятно, что Radeon HD 7800 более производительна, чем HD 7700, но имеет меньшую скорость, по сравнению со старшими моделями — HD 7900. Что касается сравнения с решениями NVIDIA, то старшая выпущенная модель HD 7870 на момент выхода конкурирует с видеокартой GeForce GTX 570, а младшая нацелена на борьбу с GTX 560 Ti, а новых 28 нм чипов среднего уровня NVIDIA не выпустила до сих пор.

Обе модели видеокарт от AMD имеют GDDR5 память одинакового объёма в 2 гигабайта. Они обе используют 256-битную шину памяти, и поэтому на них можно было бы поставить 1, 2 или 4 ГБ. 1 гигабайт — это слишком мало, а 4 ГБ — слишком дорого для данного ценового сегмента. Поэтому можно сказать, что выбран идеальный объём в 2 ГБ видеопамяти, вполне достаточный для подавляющего большинства игр даже в высоких разрешениях, и не слишком затратный по себестоимости.

В остальном, с точки зрения потребителя, модели HD 7850 и HD 7870 всё-таки отличаются. Старшая Radeon HD 7870 имеет более высокое энергопотребление, поэтому нуждается в двух дополнительных 6-штырьковых разъёмах питания, а HD 7850 довольствуется лишь одним из них. Обе платы имеют двухслотовый дизайн системы охлаждения, но большинство производителей выпускают платы с собственным дизайном как минимум кулера, а то ещё и печатной платы.

Архитектурные особенности семейства Radeon HD 7800

Выше по тексту мы тщательнейшим образом описали все особенности новой архитектуры Graphics Core Next (GCN), поэтому повторим лишь самое важное. Все новые графические процессоры компании предлагают отличные возможности и производительность уже не только при обработке графики, но и в неграфических вычислениях, в том числе и смеси разных типов вычислений. Также, новая архитектура GCN предлагает серьёзное упрощение задач по оптимизации кода, упрощение разработки и поддержки, а также стабильную и предсказуемую производительность и в целом — достаточно высокую эффективность.

Базовым блоком новой архитектуры является блок GCN, и из них собраны все графические процессоры серии Southern Islands. Рассмотрим блок-схему чипа Pitcairn:

На схеме показан графический процессор Radeon HD 7870 («упрощённый» HD 7850 отличается от него несколькими отключенными блоками) мы видим 20 вычислительных блоков архитектуры GCN. В случае с младшим решением серии Radeon HD 7800 были отключены четыре из них, и количество активных блоков в нём равно 16. Это соответствует 1280 и 1024 потоковым процессорам, соответственно (точно как и в случае с семейством HD 7700, только блоков ровно вдвое больше). Так как каждый блок GCN имеет в своём составе по четыре текстурных блока, итоговая цифра количества TMU для старшей модели составляет 80 блоков TMU, а для младшей — 64 TMU.

А вот число блоков ROP и контроллеров памяти в HD 7870 и HD 7850 тоже не отличается, как и у решений самой младшей линейки. Количество блоков ROP оставили довольно высоким — по 32 штук для обеих моделей. Шина памяти у плат на базе Pitcairn урезана до 256-бит, она собрана из четырёх 64-битных каналов. Это неплохо для решения такого уровня, хотя и в полтора раза меньше, чем в топовой линейке, ведь шина памяти традиционно урезается первым делом. Хорошо, что применение быстрой GDDR5 памяти дало сравнительно высокую пропускную способность в 153 ГБ/с.

Как и остальные чипы архитектуры GCN, Pitcairn имеет в своём составе блок тесселятора 9-го поколения, отличающийся многочисленными оптимизациями по буферизации и кэшированию, позволяющий заметно повысить производительность обработки геометрии. Вот сравнение новой платы компании AMD с решением предыдущего поколения в синтетической задаче, по которому можно предположить рост скорости тесселяции вплоть до четырёхкратного:

Точно также поддерживается и множество технологий компании AMD, которые были внедрены и улучшены в новых видеочипах линейки Radeon HD 7000. Вот их неполный список: PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, улучшения качества текстурной фильтрации и т.п. Обо всём этом подробнейше написано выше. Дополним список тем, что Radeon HD 7800 полностью поддерживает как улучшенный алгоритм сглаживания MLAA 2.0, так и сглаживание методом суперсэмплинга (SSAA).

Что касается сравнения производительности в играх, то Radeon HD 7870 значительно быстрее своего прямого конкурента GeForce GTX 570, особенно в условиях нехватки 1,25 ГБ видеопамяти у последнего (по сравнению с 2 ГБ у рассматриваемых решений), наблюдаемой в современных играх при высоком разрешении рендеринга. Младшую Radeon HD 7850 можно сравнить с GeForce GTX 560 Ti, и тут объёмом памяти ей уже не похвастать. Тем не менее, по замерам компании AMD, их новое решение всё же быстрее конкурирующего в большинстве игр.

Подробности: серия Radeon HD 7700

  • Кодовое имя чипа: «Cape Verde»
  • Технология производства: 28 нм
  • 1,5 млрд. транзисторов (меньше чем у Barts, который является основой серии Radeon HD 6800)
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
  • Аппаратная поддержка DirectX 11.1, в том числе и шейдерной модели Shader Model 5.0
  • 128-битная шина памяти: два контроллера шириной по 64 бита с поддержкой памяти GDDR5
  • Частота ядра: до 1000 МГц (для Radeon HD 7770)
  • 10 вычислительных блоков GCN, включающих 40 SIMD-ядер, состоящих в целом из 640 ALU для расчётов с плавающей запятой (целочисленные и плавающие форматы, поддержка точности FP32 и FP64 в рамках стандарта IEEE 754)
  • 40 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
  • 16 блоков ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 16 отсчетов за такт, а в режиме без цвета (Z only) — 64 отсчета за такт
  • Интегрированная поддержка до шести мониторов, включая HDMI 1.4a и DisplayPort 1.2

Спецификации видеокарты Radeon HD 7770

  • Частота ядра: 1000 МГц
  • Количество универсальных процессоров: 640
  • Количество текстурных блоков: 40, блоков блендинга: 16
  • Эффективная частота памяти: 4500 МГц (4×1125 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 1 гигабайт
  • Пропускная способность памяти: 72 гигабайта в сек.
  • Теоретическая максимальная скорость закраски: 16,0 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 40,0 гигатекселей в сек.
  • Один разъём CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, два Mini-DisplayPort 1.2
  • Энергопотребление: от 3 до 80 Вт
  • Один 6-контактный разъём питания
  • Двухслотовый дизайн
  • Рекомендованная цена для рынка США: $159

Спецификации видеокарты Radeon HD 7750

  • Частота ядра: 800 МГц
  • Количество универсальных процессоров: 512
  • Количество текстурных блоков: 32, блоков блендинга: 16
  • Эффективная частота памяти: 4500 МГц (4×1125 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 1 гигабайт
  • Пропускная способность памяти: 72 гигабайта в сек.
  • Теоретическая максимальная скорость закраски: 12,8 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 25,6 гигатекселей в сек.
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, один DisplayPort 1.2
  • Энергопотребление: от 3 до 55 Вт
  • Не требует дополнительного питания
  • Однослотовый дизайн
  • Рекомендованная цена для рынка США: $109

Недорогая серия видеокарт, основанная на архитектуре GCN, отличается от топовой и средней линеек второй цифрой в индексе: место 9 заняла цифра 7, как было и ранее. Radeon HD 7770 является более производительным решением, но есть и младшая модель — HD 7750. Старшая плата на момент выхода не имела прямых конкурентов на рынке, располагаясь где-то между GeForce GTX 560 и GTX 550 Ti, а младшая нацелена на борьбу с GTX 550 Ti. Для HD 7770 позднее был объявлен конкурент в лице GeForce GTX 560 SE (все решения NVIDIA основаны на старых GPU).

Обе рассматриваемые модели видеокарт AMD имеют GDDR5 память одинакового объёма в 1 гигабайт. Из-за использования 128-битной шины памяти на них можно было бы поставить и 2 ГБ, но такой объём GDDR5 памяти обойдётся слишком дорого для их ценового сегмента. Поэтому пока что вышли модели с таким объёмом, хотя в будущем возможен выход вариантов и с 2 ГБ видеопамяти. Пока же этот объём решили оставить для HD 7800.

По остальным потребительским характеристикам, модели HD 7750 и HD 7770 довольно сильно отличаются. Если старшая Radeon HD 7770 имеет двухслотовый дизайн системы охлаждения и её кулер закрыт пластмассовым кожухом как у старших решений, то младшая HD 7750 выглядит заметно проще, занимая один слот и имея простенький кулер. Впрочем, большинство производителей всё равно выпускают платы с собственным дизайном. Энергопотребление у новых моделей этого ценового диапазона также разное, старшая имеет один 6-контактный разъём дополнительного питания, а младшая обходится питанием, получаемым по PCI Express.

Архитектурные особенности Radeon HD 7700

Базовым блоком новой архитектуры является блок GCN, и из них собраны все графические процессоры серии. Каждый из имеющихся блоков GCN способен заниматься планированием и распределением команд сам, и один вычислительный блок может исполнять до 32 независимых потоков команд. Посмотрим на блок-схему чипа Cape Verde:

На схеме показан графический процессор Radeon HD 7770 («урезанный» HD 7750 отличается несколькими отключенными блоками) мы видим 10 вычислительных блоков архитектуры GCN. В случае с младшим решением серии Radeon HD 7700 было решено отключить два из них, и количество блоков стало равно 8. Это соответствует 640 и 512 потоковым процессорам. И так как каждый блок GCN имеет в своём составе по 4 текстурных блока, итоговая цифра количества TMU для старшей модели составляет 40 блоков TMU, а для младшей — 32 TMU.

Количество блоков ROP и контроллеров памяти в HD 7770 и HD 7750 не отличается, причём ROP решили не урезать слишком сильно, оставив их по 16 штук. А вот шина памяти у Cape Verde урезана до 128-бит, которая собрана из двух 64-битных каналов. В целом, это втрое меньше, чем в топовой серии, и мы увидели очередное подтверждение тому, что шина памяти традиционно урезается в недорогих чипах первым делом. Хотя применение быстрой GDDR5 памяти позволило оставить сравнительно высокую (для таких недорогих решений) пропускную способность в 72 ГБ/с.

Нам осталось отметить довольно большой объём кэш-памяти второго уровня — целых 512 килобайт (сравните с 768 КБ у топового чипа — видимо, кэш L2 не занимает на чипе слишком много места), а также улучшения в геометрической производительности. Как и топовый чип, Cape Verde имеет тесселятор 9-го поколения, отличающийся многочисленными оптимизациями по буферизации и кэшированию, что позволяет заметно повысить производительность обработки геометрии, по сравнению с серией Radeon HD 6000.

В общем, мы не будем повторять всю информацию о технологиях компании AMD, которые были внедрены и улучшены в новых видеочипах линейки Radeon HD 7000 (вот их неполный список: PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, улучшения качества текстурной фильтрации и т.п.), обо всём этом подробнейше написано выше. Серия HD 7700 поддерживает все указанные там возможности, в том числе AMD Eyefinity 2.0 с шестью мониторами и стереорендерингом, а также имеет улучшенный блок декодирования и кодирования видеоданных.

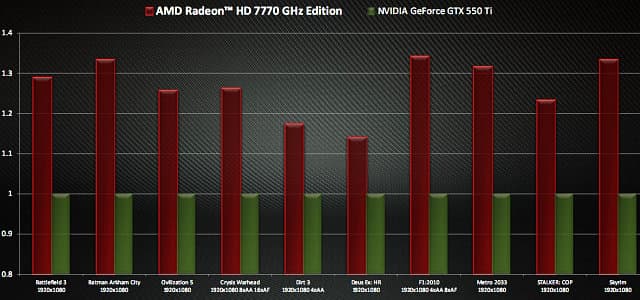

Ну а как же самое главное — производительность в играх? Первые прикидки о скорости рендеринга всегда можно сделать из презентаций производителя. Компания AMD считает, что Radeon HD 7770 располагается где-то посередине между GeForce GTX 560 и GeForce GTX 550 Ti, соответственно и сравнивает её в своих материалах со второй моделью конкурента.

А вот Radeon HD 7750 они не сравнивают ни с чем, просто отмечая, что большинство современных игр играбельны на этой модели при максимальных настройках в FullHD разрешении. Впрочем, это и немудрено, так как последние годы ПК-эксклюзивов практически нет, а мультиплатформенные игры значительно менее требовательны. Так что платы серии Radeon HD 7700 отлично подойдут для нетребовательных пользователей.

Подробности: модель Radeon HD 7790

  • Кодовое имя чипа: «Bonaire»
  • Технология производства: 28 нм
  • 2,08 млрд. транзисторов (больше, чем у Cape Verde в Radeon HD 7700, но меньше, чем у Pitcairn в Radeon HD 7800)
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
  • Аппаратная поддержка DirectX 11.1, в том числе и шейдерной модели Shader Model 5.0
  • 128-битная шина памяти: два контроллера шириной по 64 бита с поддержкой памяти GDDR5
  • Частота ядра: 1000 МГц
  • 14 вычислительных блоков GCN, включающих 56 SIMD-ядер, состоящих в целом из 896 ALU для расчётов с плавающей запятой (целочисленные и плавающие форматы, поддержка точности FP32 и FP64 в рамках стандарта IEEE 754)
  • 56 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
  • 16 блоков ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 16 отсчетов за такт, а в режиме без цвета (Z only) — 64 отсчета за такт
  • Интегрированная поддержка до шести мониторов по интерфейсам HDMI 1.4a и DisplayPort 1.2

Спецификации видеокарты Radeon HD 7790

  • Частота ядра: 1000 МГц
  • Количество универсальных процессоров: 896
  • Количество текстурных блоков: 56, блоков блендинга: 16
  • Эффективная частота памяти: 6000 МГц (4×1500 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 1 гигабайт
  • Пропускная способность памяти: 96 гигабайта в сек.
  • Теоретическая максимальная скорость закраски: 16,0 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 56,0 гигатекселей в сек.
  • Один разъём CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4, два Mini-DisplayPort 1.2
  • Энергопотребление: от 3 до 85 Вт
  • Один 6-контактный разъём питания
  • Двухслотовый дизайн
  • Рекомендованная цена для рынка США: $149

Недорогая модель видеокарты, основанная на новом среднебюджетном чипе, отличается от предыдущей верхней модели подсемейства HD 7700 третьей цифрой в индексе: вместо 7 поставили цифру 9, которая говорит об увеличении производительности. Вместе с тем, индекс Radeon HD 7790 явно указывает и на то, что это менее производительная видеокарта, по сравнению с линейкой на ступень выше — HD 7800.

Впрочем, тут тоже не так всё просто — с младшей HD 7850 то она наверняка сможет поспорить. А вот рекомендованная цена Radeon HD 7790 назначена равной $149, то есть примерно посередине между ценами на HD 7770 и HD 7850. Что касается решений конкурента из этого же ценового сегмента, то выпуск HD 7790 был предназначен явно для того, чтобы было чем бороться с NVIDIA GeForce GTX 650 Ti, основанной на чипе GK106, которая как раз расположилась между HD 7770 и HD 7850 по цене и скорости. Но NVIDIA сразу отреагировала на выпуск новой платы компанией AMD, выпустив на рынок разогнанный вариант GeForce GTX 650 Ti Boost, отличающийся большей производительностью.

Эта модель видеокарты компании AMD имеет GDDR5 память объёмом всего лишь в 1 гигабайт. GPU имеет 128-битную шину памяти, и теоретически можно было бы поставить и 2 ГБ, но такой объём быстрой GDDR5 памяти пока что слишком дорог для этого ценового сегмента, и AMD выпустила модель с меньшим объёмом, хотя в некоторых современных играх его может не хватить даже при не самых высоких настройках и разрешении. Впрочем, возможен выход видеоплат от партнёров и с 2 ГБ видеопамяти.

Как и стоящие рядом в линейке модели, Radeon HD 7790 имеет двухслотовый дизайн системы охлаждения, которая накрыта пластмассовым кожухом. Хотя большинство производителей всё равно выпускают платы с собственным дизайном кулера, так что референсный не так уж важен. Интересно, что энергопотребление у новой модели не слишком выросло, по сравнению с HD 7770, но улучшение энергоэффективности было ожидаемым. Кстати, поэтому новинка также имеет лишь один 6-контактный разъём дополнительного питания.

Архитектурные особенности

Новый графический процессор Bonaire, на котором основана выпущенная модель Radeon HD 7790, относится к всё той же знакомой нам полтора года архитектуре Graphics Core Next (GCN), но AMD называет её GCN 1.1, намекая на небольшие изменения. На самом деле, чип архитектурно практически не отличается от предыдущих, хотя некоторые мелкие изменения действительно есть. Например, в новой архитектуре появились инструкции, полезные для гетерогенной архитектуры (Heterogeneous System Architecture — HSA), поддержка большего количества одновременно исполняемых потоков, а также новая версия технологии AMD PowerTune, о которой мы ещё расскажем. Но все эти изменения нельзя назвать значимыми, ведь в базовых блоках и улучшении их эффективности нет ничего нового.

Поэтому можно смело сослаться на статью, посвящённую анонсу флагмана компании (Radeon HD 7970), в которой тщательно описаны все особенности новой архитектуры Graphics Core Next (GCN), а тут мы лишь повторим самые важные характеристики и особенности конкретного продукта. Все последние графические процессоры AMD предлагают отличные возможности и производительность и при обработке графики и в неграфических вычислениях, в том числе и их смеси. Новая архитектура GCN также обеспечила серьёзное упрощение задач по оптимизации и разработке ПО, при сохранении высокой эффективности.

Как известно, базовым блоком архитектуры является блок GCN, из которых собраны все графические процессоры серии Southern Islands. Вычислительный блок GCN разделён на подразделы, каждый из которых работает над своим потоком команд. Блоки GCN имеют выделенное локальное хранилище данных для объёмом 64 КБ для обмена данными или расширения локального регистрового стека. Также блок имеет кэш-память первого уровня с возможностью чтения и записи и полноценный текстурный конвейер с блоками выборки и фильтрации. Каждый из имеющихся блоков GCN способен заниматься планированием и распределением команд сам, и один вычислительный блок может исполнять по несколько независимых потоков команд. Посмотрим на блок-схему нового чипа:

Схема Bonaire подтверждает цель нового решения — предложить производительность между Cape Verde, имеющем 10 вычислительных блоков GCN и Pitcairn с его 20-ю блоками GCN. Эти два GPU, выпущенные в 2012 году, отличаются друг от друга почти ровно вдвое, поэтому посередине между ними образовался довольно большой зазор по производительности, который теперь заполнил Bonaire.

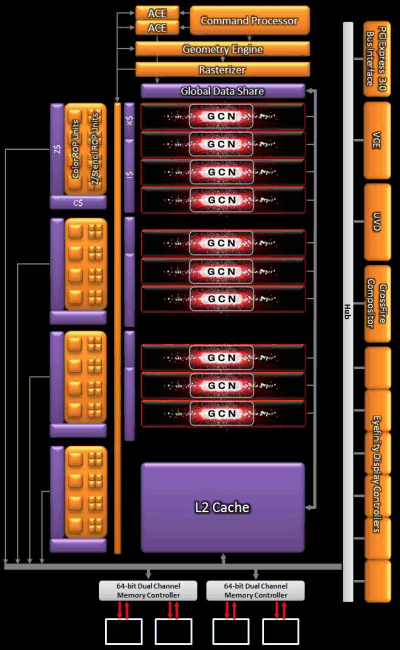

На схеме показан графический процессор в виде Radeon HD 7790, который является полноценным решением без урезания каких-либо блоков. В состав чипа входит 14 вычислительных блоков архитектуры GCN, что соответствует 896 потоковым процессорам. Так как каждый блок GCN имеет в своём составе по 4 текстурных блока, итоговая цифра количества TMU для новой модели составляет 56 блоков TMU. То есть, Bonaire ровно в 1.4 раза быстрее чипа Cape Verde по скорости математических вычислений и текстурных выборок при условии равной частоты.

А вот количество блоков ROP и контроллеров памяти в Bonaire и Radeon HD 7790 аналогично тому, что мы видели в Cape Verde и Radeon HD 7770 — блоков ROP решили оставить 16 штук, а шина памяти у нового чипа 128-битная, собранная из двух 64-битных каналов. В малом количестве блоков ROP как раз и может заключаться «ахиллесова пята» решения, так как применение быстрой GDDR5 памяти позволило обеспечить сравнительно высокую пропускную способность в 96 ГБ/с, а вот с производительностью ROP ничего не поделать.

Зато в новом GPU есть улучшения в геометрической производительности и скорости тесселяции. Да, Cape Verde тоже имеет тесселятор 9-го поколения, но в Bonaire ещё и удвоили количество геометрических блоков, растеризаторов и командных процессоров (на схеме указаны как ACE) — теперь их всех стало по два. Это улучшение даёт Bonaire возможность обработки до двух геометрических примитивов за такт — точно как у более мощных Pitcairn и Tahiti.

Как вы помните, именно в Radeon HD 7770 компанией AMD был впервые взят важный психологический рубеж тактовой частоты GPU, равный 1 ГГц. Так вот, HD 7790 также имеет ровно такую же референсную частоту в 1 ГГц, так что увеличение производительности, по сравнению с HD 7770 будет оправдываться исключительно архитектурными изменениями и увеличением количества исполнительных блоков.

Зато частота работы видеопамяти у новинки значительно выше. Если HD 7770 имел сравнительно невысокую частоту памяти в 4.5 ГГц, то на HD 7790 ставят быструю GDDR5-память, работающую на 6 ГГц, что обеспечивает на треть большую пропускную способность. Увеличенная на 33% полоса пропускания видеопамяти по сравнению с моделями подсемейства Radeon HD 7700 привела к понятному увеличению производительности в играх. AMD приводит такую диаграмму, сравнивая частоту кадров на HD 7790 с памятью, работающей на 4.5 и 6.0 ГГц:

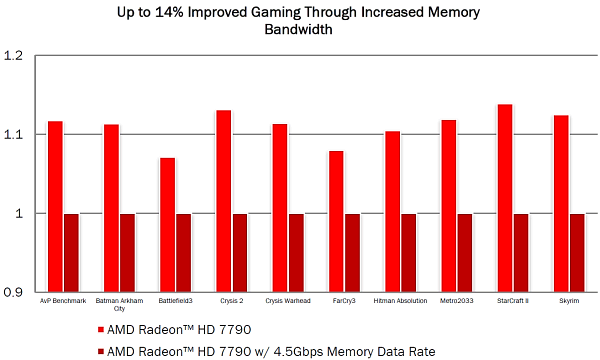

Максимальное ускорение от прироста ПСП было достигнуто в таких играх, как StarCraft II и Crysis 2. А в среднем, на 33% большая ПСП даёт где-то около 10% прироста в средней частоте кадров в наборе современных игр. Неплохой показатель, показывающий, что ПСП в наше время достаточно важна, хотя единственным упором для производительности и не является. Хотя вполне возможно, что при большем количестве ROP, скорость Bonaire была бы ещё выше...

Понятно, что среднее потребление энергии по сравнению с HD 7770 несколько возросло. Если у старой модели это значение равно 80 Вт, то для HD 7790 оно составляет 85 Вт — это совсем небольшая плата за теоретический рост производительности на 33-40%! Архитектурные улучшения (PowerTune), проектирование нового GPU с опытом работы над предыдущими, а также непрерывное улучшение техпроцесса на TSMC — всё это привело к небольшому росту потребления при значительном улучшении скоростных характеристик.

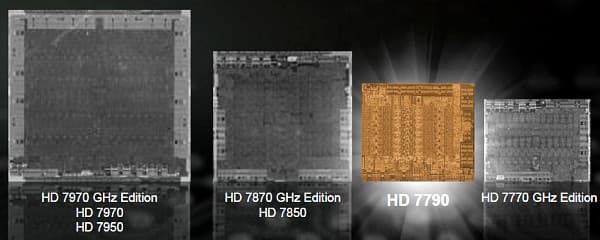

Что касается площади чипа и количества транзисторов в Bonaire, то новый чип явно больше Cape Verde, но добавление вычислительных, текстурных и геометрических блоков не могло пройти бесследно. По этим параметрам Bonaire точно также расположился примерно посередине между Cape Verde и Pitcairn. Bonaire содержит 2.08 млрд. транзисторов в чипе размером 160 мм2, для Cape Verde эти цифры равны 1.5 млрд. и 123 мм2, соответственно, а для Pitcairn — 2.8 млрд. транзисторов и 212 мм2 площадь чипа.

Естественно, что новый чип поддерживает все технологии компании AMD, которые были внедрены и улучшены в новом семействе Radeon HD 7000 (их неполный список: PowerTune, ZeroCore, Eyefinity, HD3D, Steady Video, улучшения качества текстурной фильтрации и т.п.), обо всём этом подробно написано в статье AMD Radeon HD 7970: Новый однопроцессорный лидер. Модель HD 7790 поддерживает все указанные там возможности, в том числе AMD Eyefinity 2.0 с шестью мониторами и стереорендерингом, а также имеет улучшенный блок декодирования и кодирования видеоданных.

Улучшенная технология PowerTune

Ещё в далёком 2010 году компания AMD представила технологию PowerTune в своём чипе Cayman (серия AMD Radeon HD 6900). Этот GPU был первым, в котором появилось динамическое управление питанием, названное PowerTune. Оно позволило повысить максимальные тактовые частоты для типичных приложений, избежав слишком большого потребления энергии в специализированных тестах стабильности, вроде FurMark. Затем технология была применена и в двухчиповой модели AMD Radeon HD 6990, которая нуждалась в ней ещё больше по понятным причинам.

Серьёзное обновление технология получила в середине 2012, когда к AMD PowerTune добавилось автоматическое повышение частот — Boost. В AMD Radeon HD 7970 GHz Edition этот алгоритм позволил ещё больше повысить производительность, по сравнению с обычной версией видеокарты. Алгоритм работы PowerTune в видеокартах без автоматического разгона использует три состояния: простой (idle), режим небольшой нагрузки (low-3D) и полноскоростной. В HD 7970 GHz к ним добавился ещё и режим разгона Boost. PowerTune служит для того, чтобы оставаться в пределах требуемого потребления, переходя на режим меньшей нагрузки, когда это необходимо. В таком случае технология резко снижает значения тактовой частоты. На практике такие скачки встречаются редко — из-за большого промежутка между двумя активными режимами.

Снижение тактовой частоты GPU уменьшает потребление энергии, но для более эффективного управления нужно снижать и напряжения. Что как раз и делается в Radeon HD 7790. Новый графический чип Bonaire имеет восемь состояний с различными значениями частоты и напряжения, что позволяет добиться более высокой тактовой частоты, чем раньше, и при этом GPU всегда работает с оптимальными напряжением и частотой. Переключение между состояниями основано на загрузке GPU, а также текущем потреблении энергии видеочипом.

В новом алгоритме, PowerTune не обязательно резко сбрасывать частоту при превышении уровня потребления, и вместе с частотой снижается ещё и напряжение. Переходы между состояниями должны быть как можно более быстрыми, чтобы не превысить предел по потреблению даже на короткое время, поэтому Bonaire переключает состояния PowerTune каждые 10 мс, то есть за каждую секунду состояние чипа меняется 100 раз.

При подобном постоянном изменении частот, сторонние приложения вроде MSI Afterburner и GPU-Z будут показывать не мгновенные значения тактовой частоты, а средние за какой-то промежуток времени — так называемую «эффективную» частоту. Ещё одним интересным нововведением является то, что AMD открывает новые настройки PowerTune для сторонних приложений. Партнёры также могут устанавливать свои значения настроек PowerTune, что поможет при создании фабрично разогнанных моделей видеокарт и даст больше возможностей, не ограниченных референсными значениями от AMD. Правда, разные настройки PowerTune могут привести к тому, что видеокарты одной модели от разных производителей будут иметь не только отличающиеся тактовые частоты, но и алгоритм их изменения во времени, что затруднит сравнение в одинаковых условиях.

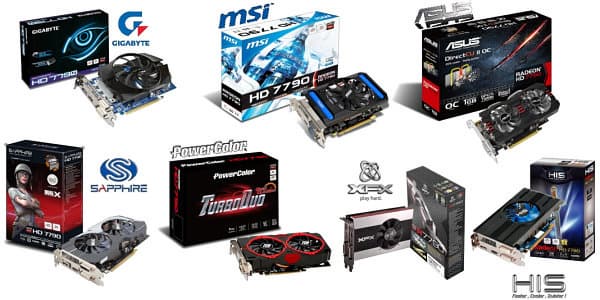

Продажи видеоплат модели Radeon HD 7790 на рынке начались в самом начале апреля 2013 года. AMD, вместе со своими партнёрами, организовала выпуск как плат с референсными частотами, так и фабрично разогнанных решений. И сейчас оба производителя запускают новые видеокарты на рынок примерно одинаково, с быстрой доступностью различных вариантов от своих партнёров. По сути, разогнанных версий HD 7790 партнёры выпустили чуть ли не больше, чем обычных, причём графические чипы в них работают на частотах порядка 1075 МГц.

Подробности: модель Radeon HD 7990

  • Кодовое имя «Malta»
  • Технология производства: 28 нм
  • 2 чипа по 4,3 млрд. транзисторов каждый
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
  • Аппаратная поддержка DirectX 11.1, в том числе и шейдерной модели Shader Model 5.0
  • Двойная 384-битная шина памяти: дважды по шесть контроллеров шириной по 64 бита с поддержкой памяти GDDR5
  • Частота графических процессоров: 1000 МГц
  • Дважды по 32 вычислительных блока GCN, включающих по 128 SIMD-ядер, состоящих в целом из 4096 ALU для расчётов с плавающей запятой (целочисленные и плавающие форматы, поддержка точности FP32 и FP64 в рамках стандарта IEEE 754)
  • 2x128 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
  • 2x32 блока ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 64 отсчетов за такт, а в режиме без цвета (Z only) — 256 отсчетов за такт
  • Интегрированная поддержка до шести мониторов по интерфейсам HDMI 1.4a и DisplayPort 1.2

Спецификации видеокарты Radeon HD 7990

  • Частота ядра: 1000 МГц
  • Количество универсальных процессоров: 4096
  • Количество текстурных блоков: 2x128, блоков блендинга: 2x32
  • Эффективная частота памяти: 6000 МГц (4×1500 МГц)
  • Тип памяти: GDDR5
  • Объем памяти: 2x3 гигабайта
  • Пропускная способность памяти: 2x288 гигабайт в сек.
  • Теоретическая максимальная скорость закраски: 64 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 256 гигатекселей в сек.
  • Один разъём CrossFire
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, четыре Mini-DisplayPort 1.2
  • Энергопотребление до 375 Вт
  • Два 8-контактных разъёма дополнительного питания
  • Двухслотовый дизайн
  • Рекомендованная цена для России — 32999 руб. (для США — $999).

Уже во втором поколении видеокарт AMD принцип наименования для двухчиповых моделей остаётся неизменным. Топовое решение на двух мощнейших видеочипах отличается от соответствующей по классу модели предыдущего поколения первой цифрой в индексе: вместо 6 она получила цифру 7, указывающую на серию новинки. От одночипового решения анонсированная видеокарта отличается третьей цифрой, указывающей на максимальную производительность внутри поколения.

Что касается сравнения с конкурентами, то для анонсированной сегодня модели Radeon HD 7990 основным соперником является видеокарта GeForce GTX 690, выпущенная почти год назад, и именно этим двухчиповым решениям и предстоит сражаться друг с другом. Правда, у NVIDIA есть и ещё одно мощнейшее решение, но уже на основе единственного GPU — GeForce GTX Titan, который также вполне можно считать конкурентом рассматриваемой платы от AMD.

На новую двухчиповую видеокарту Radeon устанавливается память типа GDDR5 объёмом по 3 гигабайта на каждый GPU, что обусловлено 384-битной шиной памяти у чипов Tahiti. Такой объём вполне обоснован для продукта столь высокого уровня, так как в некоторых современных игровых приложениях при максимальных настройках, включенном сглаживании и высоких разрешениях, меньшего объёма памяти (по 2 гигабайта на чип и менее) может уже не хватить. И уж тем более это относится к рендерингу в стереорежиме или на нескольких мониторах в режиме Eyefinity.

Понятно, что такая мощная двухчиповая видеокарта имеет массивную двухслотовую систему охлаждения, отличающуюся от традиционных кулеров для карт AMD. Она отличается массивным радиатором, скрытым под кожухом с тремя крупными вентиляторами, работающими на сравнительно низких оборотах. Энергопотребление карты с двумя GPU на борту довольно высоко по понятным причинам, и она имеет два 8-контактных разъёма питания, но это хотя бы не три, как было в нереференсных образцах на базе двух чипов Tahiti.

Архитектура

Так как видеоплата с кодовым именем «Malta» основана на двух GPU «Tahiti» из семейства Southern Islands, то можно просто сослаться на статью, посвящённую анонсу одночипового флагмана компании — Radeon HD 7970, в которой тщательно описаны все особенности текущей архитектуры Graphics Core Next (GCN). В базовых материалах мы повторяем лишь самые важные характеристики и особенности конкретных продуктов.

Базовым блоком архитектуры является блок GCN, из которых собраны все графические процессоры серии. Вычислительный блок разделён на подразделы, каждый из которых работает над своим потоком команд, он имеет выделенное локальное хранилище для данных, кэш-память первого уровня с возможностью чтения и записи и полноценный текстурный конвейер с блоками выборки и фильтрации. Каждый из блоков GCN способен заниматься планированием и распределением команд сам, и один вычислительный блок может исполнять по несколько независимых потоков команд. В Radeon HD 7990 используется два уже известным нам чипа Tahiti:

На схеме графического процессора (таких в Radeon HD 7990 два) видно 32 вычислительных блока архитектуры GCN и все они активны. Ранее предполагалось, что для двухчипового решения придётся отключить часть из них, да ещё и снизив частоту, чтобы войти в рамки энергопотребления 375 Вт, но инженерам AMD удалось успешно решить эту непростую задачу. Возможно, была выпущена специальная новая ревизия Tahiti с пониженным потреблением энергии, или чипы просто проходят очень жёсткий отбор.

Так как каждый блок GCN имеет в своём составе по 16 текстурных блоков, то количество TMU составляет 128 блоков на чип, что даёт итоговую производительность в 256 гигатекселей в секунду, что очень неплохо для конкурента GeForce GTX 690. Количество блоков ROP и контроллеров памяти в HD 7990 также не изменилось по сравнению с одночиповым аналогом, их оставили в количестве 32 и 6 штук на GPU, соответственно. Radeon HD 7990 имеет двойную 384-битную шину памяти, собранную из двенадцати 64-битных каналов, что обеспечивает общую ПСП, равную 576 ГБ/сек — ещё один рекордный показатель.

В остальном, новая плата поддерживает все современные технологии компании AMD, которые были внедрены и улучшены в новых видеочипах линейки Radeon HD 7000: PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, улучшение качества текстурной фильтрации и т.д. Обо всём этом подробно написано выше в описании Radeon HD 7970, и повторяться просто нет смысла.

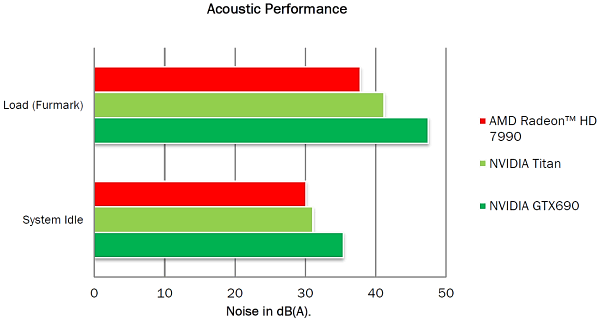

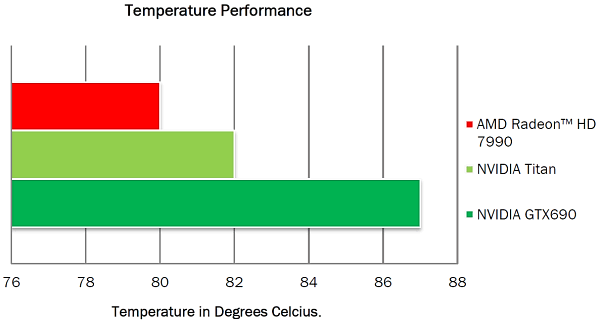

Система охлаждения и энергопотребление

В случае столь серьёзных двухчиповых плат особенно важной становится высокоэффективная система охлаждения. Если в случае решений от партнёров на базе двух Tahiti использовались трёхслотовые решения, а в случае с ASUS ARES II и вовсе водяное охлаждение, в данном случае нужно было обойтись меньшими силами, поэтому был спроектирован кулер, имеющий очень массивный радиатор и три вентилятора с улучшенными акустическими характеристиками.

Шумность системы охлаждения и обеспечиваемая температура для графических процессоров являются одними из важнейших потребительских характеристик для любой видеокарты, в том числе и топового решения, предназначенного для энтузиастов. Слишком громкая или неэффективная система охлаждения будет расценена покупателями как менее выгодное приобретение при прочих (примерно) равных показателях. Так что AMD подошла к этому вопрос в случае модели Radeon HD 7990 очень серьёзно, если сравнивать её с другими топовыми решениями, присутствующими на рынке. Рассмотрим акустические характеристики новой системы:

На диаграмме показан уровень шума от трёх различных видеокарт: Radeon HD 7990 и двух конкурентов: двухчиповой GeForce GTX 690 и одночиповой GTX Titan от NVIDIA. Причём, шум замерялся в разных условиях — в режиме простоя (System Idle) и при максимальной нагрузке с использованием Furmark. Если верить указанным AMD цифрам, то даже одночиповый Titan не дотягивается до их новинки по уровню шума от кулера, не говоря уже о двухчиповой GTX 690, которая является самой громкой в этом сравнении.

Но не в ущерб ли температуре GPU были достигнуты столь впечатляющие акустические показатели? На следующей диаграмме показаны температуры графических процессоров, замеренных на Radeon HD 7990 от AMD и всё тех же двух конкурентах. В этот раз специалисты AMD использовали только режим высокой нагрузки при тестировании в Furmark.

И снова используется «хитрая» ось координат с началом не от нулевого значения. Реальная разница между 80 и 82 градусами у Radeon HD 7990 и GTX Titan будет фактически незаметной, хотя 87 градусов у GTX 690 явно выделяются в худшую сторону. И снова отметим, что все эти тесты были проведены заинтересованной стороной и подлежат независимой проверке.

С точки зрения энергопотребления в двухчиповом решении нет ничего нового, но поддержка ранее анонсированной технологии ZeroCore Power тут также есть. Данная технология помогает добиться значительно меньшего потребления энергии в режиме «глубокого простоя» (или «сна») с отключенным устройством отображения. В таком режиме простаивающий GPU практически полностью отключается, и потребляет менее 5% энергии полноценного режима, отключая большинство функциональных блоков. А в случае двухчиповой платы ещё важнее то, что в системе CrossFire при отрисовке двухмерного интерфейса операционной системы все GPU, кроме главного, не работают вовсе. То есть, в случае Radeon HD 7990 один из чипов в 2D-режиме будет погружен в глубокий сон с минимальным потреблением энергии, да и второй может «заснуть» в режиме глубокого простоя ПК.

Справочная информация о семействе видеокарт Radeon X
Справочная информация о семействе видеокарт Radeon X1000
Справочная информация о семействе видеокарт Radeon HD 2000
Справочная информация о семействе видеокарт Radeon HD 4000
Справочная информация о семействе видеокарт Radeon HD 5000
Справочная информация о семействе видеокарт Radeon HD 6000
Справочная информация о семействе видеокарт Radeon HD 7000
Справочная информация о семействе видеокарт Radeon 200
Справочная информация о семействе видеокарт Radeon 300




24 декабря 2013 Г.

AMD Radeon —

AMD Radeon



Radeon X
Radeon X1000
Radeon HD 2000
Radeon HD 4000
Radeon HD 5000
Radeon HD 6000
Radeon HD 7000
Radeon 200
Radeon 300
Radeon 400
Radeon 500 Vega

«Tahiti» «Pitcairn» «Bonaire» «Cape Verde»
() 28
() 4,3 2,8 2,1 1,5
2048 1280 896 640
128 80 56 40
32 16
384 256 128
DDR3
GDDR5
PCI Express 3.0
DVI Dual-Link
HDMI
DisplayPort
5.0
5.0
FP32/FP64
MSAA
CFAA
SSAA
EQAA
MLAA




Radeon HD 7000

ALU/TMU/ROP , , , , /c
()
-
,
, TDP,
Radeon HD 7990 «Malta» 2x(2048/128/32) 1000 1500(6000) 2x3 GDDR5 2x288 (2x384) 256 64 375
Radeon HD 7970
GHz
«Tahiti» 2048/128/32 1000(1050) 1500(6000) 3 GDDR5 288 (384) 134,4 33,6 250
Radeon HD 7970 «Tahiti» 2048/128/32 925 1375(5500) 3 GDDR5 264 (384) 118,4 29,6 250
Radeon HD 7950 «Tahiti» 1792/112/32 800 1250(5000) 3 GDDR5 240 (384) 89,6 25,6 200
Radeon HD 7870
GHz
«Pitcairn» 1280/80/32 1000 1200(4800) 2 GDDR5 154 (256) 80,0 32,0 175
Radeon HD 7850 «Pitcairn» 1024/64/32 860 1200(4800) 2 GDDR5 154 (256) 55,0 27,5 130
Radeon HD 7790 «Bonaire» 896/56/16 1000 1500(6000) 1 GDDR5 96 (128) 56,0 16,0 85
Radeon HD 7770
GHz
«Cape Verde» 640/40/16 1000 1125(4500) 1 GDDR5 72 (128) 40,0 16,0 80
Radeon HD 7750 «Cape Verde» 512/32/16 800 1125(4500) 1 GDDR5 72 (128) 25,6 12,8 55
Radeon HD 7730 «Cape Verde LE» 384/24/8 800 1125(4500) 1 GDDR5 72 (128) 19,2 6,4 47


: Radeon HD 7900

  • : «Tahiti»
  • : 28
  • 4,3 . ( 60% , Cayman, , Cypress)
  • : , .
  • DirectX 11.1, Shader Model 5.0
  • 384- : 64 GDDR5
  • : 925 ( Radeon HD 7970)
  • 32 GCN, 128 SIMD-, 2048 ALU ( , FP32 FP64 IEEE 754)
  • 128 ,
  • 32 ROP 16 , FP16- FP32- . 32 , (Z only) — 128
  • , HDMI 1.4a DisplayPort 1.2

Radeon HD 7970

  • : 925
  • : 2048
  • : 128, : 32
  • : 5500 (4×1375 )
  • : GDDR5
  • : 3
  • : 264 .
  • : 29,6 .
  • : 118,4 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, Mini-DisplayPort 1.2
  • : 3 250
  • 8- 6-
  • : $549

Radeon HD 7950

  • : 800
  • : 1792
  • : 112, : 32
  • : 5000 (4×1250 )
  • : GDDR5
  • : 3
  • : 240 .
  • : 25,6 .
  • : 89,6 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, Mini-DisplayPort 1.2
  • : 3 200
  • 6-
  • : $449

— 4,3 . , . 28- , Cayman. , , : ALU, TMU, . ROP , GDDR5 .

. Radeon HD 7970 , HD 7950, . HD 7970 - AMD, . , NVIDIA 28- .

AMD GDDR5, , 2 , 3 . - 256- 384-. 1,5 3 . , , 3 , . MSAA 16x 1,5-2 . , AMD Eyefinity, .

, Radeon HD 7970. , AMD . , . — , ( ) .

DVI, . HDMI—DVI, , DVI-. , , Radeon HD 6970, 8- 6- .

Radeon HD 7970 . , ( ). .

Dual BIOS, Radeon HD 6900. : BIOS, , — . AMD, .

, , ( , ), BIOS. , AMD :

, 1 , ( ) , , .

Radeon HD 7970

Southern Islands, GPU AMD. 2002 , . , , , .

GPU , . DirectX 8 9, . ALU , , . .

2007 AMD DirectX 10, GPU : CAL, Brook, ATI Stream. GPU . VLIW5 VLIW4, , .

, — Graphics Core Next (GCN). AMD , . GPU , , , — . GPU — . GCN .

GCN. «» Southern Islands. AMD VLIW-, , , GCN (kernel).

. GCN , . , GCN, . . , (function pointers stack pointers) , , .

GCN 64 . - , ( ). , , . GCN , 32 , .

GPU AMD VLIW4 VLIW5, , , . GCN , , . VLIW .

VLIW4 , . . , . , , , .

, . GPU AMD - . 16 , 768 ( 512 L1 768 L2), 50% , , L2-.

, GCN 64 / L1- , . - L2. , GPU 2 / L1 700 / L2, 50% , AMD.

«Tahiti»

, Southern Islands, — Radeon HD 7900, . , GPU, 4,3 , , , Radeon HD 5870! , 28 . , ?

, Cayman, , — . 32 GCN, Radeon HD 7970, , . , 3,8 ( ), GPU .

GCN 16 , 128 TMU , 118 / — , . ROP , 32 8 RBE. — ROP «» , , GCN.

, 32 128 , () - . AMD, Cayman 23 , Tahiti 32 .

, AMD 384- — 64- , . . 264 / 118 / 30 /, .

«» Radeon HD 7950 Tahiti 28 GCN 32 . Radeon HD 7970 . GCN 16 , TMU 112 TMU, 90 /.

ROP HD 7950 , 32 6 , . , Tahiti Pro 384- , 64- , AMD. , , .

, Tahiti Cayman . ( ) , , , 9- :

, , . (925 ), . , .

, , Radeon HD 6970 . AMD:

Radeon HD 7970 HD 6970 1 32. , , 1,7 4 . — . , :

, AMD — «» . , , .

(Asynchronous Compute Engines — ACE). (Command Processor).

Radeon HD 7900 . , . , GPU (DMA), Cayman. , PCI Express 3.0.

, , (double precision floating point). AMD . GCN, FP64 . GPU 1/4 FP32, 1/16, , . , Radeon HD 7970 947 (, - !) — AMD.

, , , «». GPU . -, . -, GCN , . , , . ALU.

, , ECC DRAM SRAM. , Tahiti — API: OpenCL 1.2, DirectCompute 11.1 C++ AMP . , OpenCL 1.2 , AMD AMD APP SDK 2.6 Catalyst 11.12.

Southern Island . , , , . , . 40-50% (!) . 1,4- . :

: Radeon HD 7970 HD 6970, . : SmallptGPU LuxMark — OpenCL, SHA256 — , AES256 — . Mandelbrot — , .

, , GPU . , : VLIW, , . .

, , — . , , , GPU .

— , AMD NVIDIA . Radeon HD 6900 — — , «» - . , Radeon GeForce - , «» «».

, , , Radeon HD 6900 («», , ). , AMD HD 7900 HD 6900, «» , GPU, — :

, AMD , — . .

(Partially Resident Textures)

Partially Resident Textures (PRT) — . RAGE id Software, , («MegaTexture»), (streaming) .

, , 32 , , , . , AMD , :

PRT . id Software, . GPU , - PRT -, . GPU Southern Islands «» 32 ( 16384×16384) , , , .

64 ( , ) . , . , . , 32 , 128×128 , DXT3- — 256×256 .

- ( , ). . .

-, . , . , . , - , , . — . RAGE .

— , , . -, . AMD -, Per-Face Texture Mapping, Walt Disney Animation Studios . , , .

, , UV- ( ). , (displacement mapping) . PRT .

Southern Islands , , . , « », SAD (Sum of Absolute Differences). — , (motion detection), (gesture recognition), , .

Radeon HD 5870 SAD. , SAD (4×1) Southern Islands — QSAD ( SAD), SAD , «» MQSAD, .

GPU 256 GCN , AMD Radeon HD 7970 7,6 8- . , — .

PCI Express 3.0

PCI Express Southern Islands. , PCI Express 2010 , , , 2011 , .

8 5 / 2.0, ( 32 /), PCI Express 2.0. , PCI Express .

PCI Express 3.0 2011, Intel Z68, . , AMD . PCI-E 3.0 - — .

AMD PowerTune

Cayman PowerTune. GPU , Radeon HD 6900 , .

Radeon HD 5000 , Radeon HD 6900 . , . , , .

, PowerTune GPU, . GPU, , , . , GPU, , , Furmark OCCT.

, , , 3D- . , , GPU , FurMark OCCT, GPU , .

, PowerTune GPU . , HD 5870 PowerTune - GPU . Radeon HD 7970 TDP, , .

. TDP GPU, . PowerTune — FurMark OCCT, . .

AMD PowerTune (), . , , . , .

PowerTune , (thermal throttling), , PowerTune , GPU . .

AMD ZeroCore

AMD . Southern Islands AMD ZeroCore, « » ( «») , .

, , . . — GPU . AMD . ZeroCore, GPU 5% , .

AMD Radeon HD 5870, . ZeroCore — Southern Islands, GPU, . , . , !

, . , , PowerTune ZeroCore . AMD , .

AMD ZeroCore. CrossFire , GPU. , , , ? !

CrossFire ZeroCore 2D- . . , CrossFire , Windows. :

, , . AMD , . , , Windows . , , GPU . , .

AMD Eyefinity 2.0

, — AMD Eyefinity, 2.0. , , .

, . , , . , , .

, 24″, 30-. AMD , 30″ 2560×1600 $1000, 24″ FullHD :

— . , . , Eyefinity 2.0 HD3D — , , . AMD Eyefinity HD3D Radeon HD 7970 , .

. HDMI , 24 , Blu-ray 3D, .

frame packing, , AMD Radeon HD 7970 HDMI 1.4a frame packing . 3- HDMI frame packing, FullHD 60 (120 ):

Discrete Digital Multi-Point Audio (DDMA), Eyefinity. GPU HDMI DisplayPort . , HDMI , , . AMD Radeon HD 7900 , .

, . , .

Eyefinity, — . , 16384×16384 : 5×1, 3×2.

AMD Catalyst Eyefinity HD3D, , .

DisplayPort 1.2 MST ( ), . , FullHD- DisplayPort 1.2 2012 .

. — Ultra High Resolution. 4000 : DP 1.1 DVI. : DP 1.2 HBR2 HDMI 1.4a 3 . AMD , .

, AMD Radeon HD 7970 UVD , . , MVC, MPEG-2/MPEG-4 (DivX), VC-1 H.264, FullHD- .

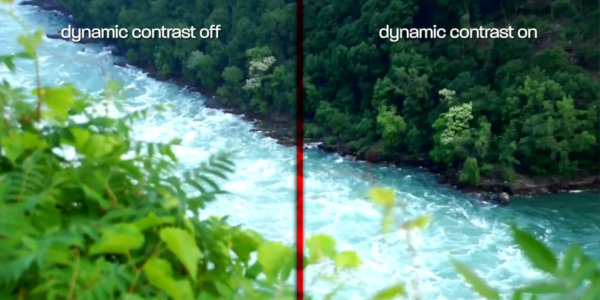

AMD , HQV. : , , , , , , inverse telecine. :

- . GPU . GPU .

, Radeon HD 7000 , Video Codec Engine (VCE). Radeon HD 7970 ( ).

, , 1080p 60 , , . - , , ( ).

VCE — , AMD , ArcSoft, VCE . , AMD .

: ( GPU). , . VCE . :

VCE GPU. , , GCN, VCE . , Radeon HD 7970. , .

AMD Steady Video

, AMD — , , . AMD Steady Video, .

: (, , ) , — , , .

, . , , 30 60. , , . QSAD, , Steady Video 2.0 . GPU 32 , 500 . SAD ( 1920×1080 60 FPS).

QSAD Radeon HD 7970, CPU motion detection 10x! , , , , .



: Radeon HD 7800

  • : «Pitcairn»
  • : 28
  • 2,8 . ( , Cayman, Radeon HD 6900)
  • : , .
  • DirectX 11.1, Shader Model 5.0
  • 256- : 64 GDDR5
  • : 1000 ( Radeon HD 7870)
  • 20 GCN, 80 SIMD-, 1280 ALU ( , FP32 FP64 IEEE 754)
  • 80 ,
  • 32 ROP 16 , FP16- FP32- . 32 , (Z only) — 128
  • , HDMI 1.4a DisplayPort 1.2

Radeon HD 7870

  • : 1000
  • : 1280
  • : 80, : 32
  • : 4800 (4×1200 )
  • : GDDR5
  • : 2
  • : 153,6 .
  • : 32,0 .
  • : 80,0 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, Mini-DisplayPort 1.2
  • : 3 175
  • 6-
  • : $349

Radeon HD 7850

  • : 860
  • : 1024
  • : 64, : 32
  • : 4800 (4×1200 )
  • : GDDR5
  • : 2
  • : 153,6 .
  • : 27,5 .
  • : 55,0 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, Mini-DisplayPort 1.2
  • : 3 130
  • 6-
  • : $249

. , GCN, : 7 9 8, . AMD 1000 GPU, Radeon HD 7870 «GHz Edition» , .

, Radeon HD 7800 , HD 7700, , — HD 7900. NVIDIA, HD 7870 GeForce GTX 570, GTX 560 Ti, 28 NVIDIA .

AMD GDDR5 2 . 256- , 1, 2 4 . 1 — , 4 — . , 2 , , .

, , HD 7850 HD 7870 - . Radeon HD 7870 , 6- , HD 7850 . , , .

Radeon HD 7800

Graphics Core Next (GCN), . , , . , GCN , , — .

GCN, Southern Islands. - Pitcairn:

Radeon HD 7870 («» HD 7850 ) 20 GCN. Radeon HD 7800 , 16. 1280 1024 , ( HD 7700, ). GCN , TMU 80 TMU, — 64 TMU.

ROP HD 7870 HD 7850 , . ROP — 32 . Pitcairn 256-, 64- . , , , . , GDDR5 153 /.

GCN, Pitcairn 9- , , . AMD , :

AMD, Radeon HD 7000. : PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, .. . , Radeon HD 7800 MLAA 2.0, (SSAA).

, Radeon HD 7870 GeForce GTX 570, 1,25 ( 2 ), . Radeon HD 7850 GeForce GTX 560 Ti, . , AMD, .



: Radeon HD 7700

  • : «Cape Verde»
  • : 28
  • 1,5 . ( Barts, Radeon HD 6800)
  • : , .
  • DirectX 11.1, Shader Model 5.0
  • 128- : 64 GDDR5
  • : 1000 ( Radeon HD 7770)
  • 10 GCN, 40 SIMD-, 640 ALU ( , FP32 FP64 IEEE 754)
  • 40 ,
  • 16 ROP 16 , FP16- FP32- . 16 , (Z only) — 64
  • , HDMI 1.4a DisplayPort 1.2

Radeon HD 7770

  • : 1000
  • : 640
  • : 40, : 16
  • : 4500 (4×1125 )
  • : GDDR5
  • : 1
  • : 72 .
  • : 16,0 .
  • : 40,0 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, Mini-DisplayPort 1.2
  • : 3 80
  • 6-
  • : $159

Radeon HD 7750

  • : 800
  • : 512
  • : 32, : 16
  • : 4500 (4×1125 )
  • : GDDR5
  • : 1
  • : 72 .
  • : 12,8 .
  • : 25,6 .
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, DisplayPort 1.2
  • : 3 55
  • : $109

, GCN, : 9 7, . Radeon HD 7770 , — HD 7750. , - GeForce GTX 560 GTX 550 Ti, GTX 550 Ti. HD 7770 GeForce GTX 560 SE ( NVIDIA GPU).

AMD GDDR5 1 . - 128- 2 , GDDR5 . , 2 . HD 7800.

, HD 7750 HD 7770 . Radeon HD 7770 , HD 7750 , . , . , 6- , , PCI Express.

Radeon HD 7700

GCN, . GCN , 32 . - Cape Verde:

Radeon HD 7770 («» HD 7750 ) 10 GCN. Radeon HD 7700 , 8. 640 512 . GCN 4 , TMU 40 TMU, — 32 TMU.

ROP HD 7770 HD 7750 , ROP , 16 . Cape Verde 128-, 64- . , , , , . GDDR5 ( ) 72 /.

- — 512 ( 768 — , L2 ), . , Cape Verde 9- , , , Radeon HD 6000.

, AMD, Radeon HD 7000 ( : PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, ..), . HD 7700 , AMD Eyefinity 2.0 , .

— ? . AMD , Radeon HD 7770 - GeForce GTX 560 GeForce GTX 550 Ti, .

Radeon HD 7750 , , FullHD . , , - , . Radeon HD 7700 .



: Radeon HD 7790

  • : «Bonaire»
  • : 28
  • 2,08 . (, Cape Verde Radeon HD 7700, , Pitcairn Radeon HD 7800)
  • : , .
  • DirectX 11.1, Shader Model 5.0
  • 128- : 64 GDDR5
  • : 1000
  • 14 GCN, 56 SIMD-, 896 ALU ( , FP32 FP64 IEEE 754)
  • 56 ,
  • 16 ROP 16 , FP16- FP32- . 16 , (Z only) — 64
  • HDMI 1.4a DisplayPort 1.2

Radeon HD 7790

  • : 1000
  • : 896
  • : 56, : 16
  • : 6000 (4×1500 )
  • : GDDR5
  • : 1
  • : 96 .
  • : 16,0 .
  • : 56,0 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, HDMI 1.4, Mini-DisplayPort 1.2
  • : 3 85
  • 6-
  • : $149

, , HD 7700 : 7 9, . , Radeon HD 7790 , , — HD 7800.

, — HD 7850 . Radeon HD 7790 $149, HD 7770 HD 7850. , HD 7790 , NVIDIA GeForce GTX 650 Ti, GK106, HD 7770 HD 7850 . NVIDIA AMD, GeForce GTX 650 Ti Boost, .

AMD GDDR5 1 . GPU 128- , 2 , GDDR5 , AMD , . , 2 .

, Radeon HD 7790 , . , . , , HD 7770, . , 6- .

Bonaire, Radeon HD 7790, Graphics Core Next (GCN), AMD GCN 1.1, . , , . , , (Heterogeneous System Architecture — HSA), , AMD PowerTune, . , .

, (Radeon HD 7970), Graphics Core Next (GCN), . AMD , . GCN , .

, GCN, Southern Islands. GCN , . GCN 64 . - . GCN , . - :

Bonaire — Cape Verde, 10 GCN Pitcairn 20- GCN. GPU, 2012 , , , Bonaire.

Radeon HD 7790, - . 14 GCN, 896 . GCN 4 , TMU 56 TMU. , Bonaire 1.4 Cape Verde .

ROP Bonaire Radeon HD 7790 , Cape Verde Radeon HD 7770 — ROP 16 , 128-, 64- . ROP « » , GDDR5 96 /, ROP .

GPU . , Cape Verde 9- , Bonaire , ( ACE) — . Bonaire — Pitcairn Tahiti.

, Radeon HD 7770 AMD GPU, 1 . , HD 7790 1 , , HD 7770 .

. HD 7770 4.5 , HD 7790 GDDR5-, 6 , . 33% Radeon HD 7700 . AMD , HD 7790 , 4.5 6.0 :

, StarCraft II Crysis 2. , 33% - 10% . , , , . , ROP, Bonaire ...

, HD 7770 . 80 , HD 7790 85 — 33-40%! (PowerTune), GPU , TSMC — .

Bonaire, Cape Verde, , . Bonaire Cape Verde Pitcairn. Bonaire 2.08 . 160 2, Cape Verde 1.5 . 123 2, , Pitcairn — 2.8 . 212 2 .

, AMD, Radeon HD 7000 ( : PowerTune, ZeroCore, Eyefinity, HD3D, Steady Video, ..), AMD Radeon HD 7970: . HD 7790 , AMD Eyefinity 2.0 , .

PowerTune

2010 AMD PowerTune Cayman ( AMD Radeon HD 6900). GPU , , PowerTune. , , FurMark. AMD Radeon HD 6990, .

2012, AMD PowerTune — Boost. AMD Radeon HD 7970 GHz Edition , . PowerTune : (idle), (low-3D) . HD 7970 GHz Boost. PowerTune , , , . . — - .

GPU , . Radeon HD 7790. Bonaire , , , GPU . GPU, .

, PowerTune , . , , Bonaire PowerTune 10 , 100 .

, MSI Afterburner GPU-Z , - — «» . , AMD PowerTune . PowerTune, , AMD. , PowerTune , , , .

Radeon HD 7790 2013 . AMD, , , . , . , HD 7790 , , 1075 .

: Radeon HD 7990

  • «Malta»
  • : 28
  • 2 4,3 .
  • : , .
  • DirectX 11.1, Shader Model 5.0
  • 384- : 64 GDDR5
  • : 1000
  • 32 GCN, 128 SIMD-, 4096 ALU ( , FP32 FP64 IEEE 754)
  • 2x128 ,
  • 2x32 ROP 16 , FP16- FP32- . 64 , (Z only) — 256
  • HDMI 1.4a DisplayPort 1.2

Radeon HD 7990

  • : 1000
  • : 4096
  • : 2x128, : 2x32
  • : 6000 (4×1500 )
  • : GDDR5
  • : 2x3
  • : 2x288 .
  • : 64 .
  • : 256 .
  • CrossFire
  • PCI Express 3.0
  • : DVI Dual Link, Mini-DisplayPort 1.2
  • 375
  • 8-
  • — 32999 . ( — $999).

AMD . : 6 7, . , .

, Radeon HD 7990 GeForce GTX 690, , . , NVIDIA , GPU — GeForce GTX Titan, AMD.

Radeon GDDR5 3 GPU, 384- Tahiti. , , , ( 2 ) . Eyefinity.

, , AMD. , , . GPU , 8- , , Tahiti.

«Malta» GPU «Tahiti» Southern Islands, , — Radeon HD 7970, Graphics Core Next (GCN). .

GCN, . , , , - . GCN , . Radeon HD 7990 Tahiti:

( Radeon HD 7990 ) 32 GCN . , , , 375 , AMD . , Tahiti , .

GCN 16 , TMU 128 , 256 , GeForce GTX 690. ROP HD 7990 , 32 6 GPU, . Radeon HD 7990 384- , 64- , , 576 / — .

, AMD, Radeon HD 7000: PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, .. Radeon HD 7970, .

. Tahiti , ASUS ARES II , , , .

, , . () . AMD Radeon HD 7990 , , . :

: Radeon HD 7990 : GeForce GTX 690 GTX Titan NVIDIA. , — (System Idle) Furmark. AMD , Titan , GTX 690, .

GPU ? , Radeon HD 7990 AMD . AMD Furmark.

«» . 80 82 Radeon HD 7990 GTX Titan , 87 GTX 690 . , .

, ZeroCore Power . « » ( «») . GPU , 5% , . , CrossFire GPU, , . , Radeon HD 7990 2D- , «» .



Radeon X
Radeon X1000
Radeon HD 2000
Radeon HD 4000
Radeon HD 5000
Radeon HD 6000
Radeon HD 7000
Radeon 200
Radeon 300
Radeon 400
Radeon 500 Vega
