Видеоускоритель Zotac GeForce GTX 1070 Amp Extreme: отличный выбор для оверклокера и геймера-энтузиаста

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac GeForce GTX 1070 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10700B-10P)

Сведения о производителе: Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.

Устройство(а)

Zotac GeForce GTX 1070 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10700B-10P, P/N 288-IN435-000Z8 Q163050000001)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1070 (GP104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1632—20121507—1797
Частота работы памяти (физическая (эффективная)), МГц2050 (8200)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU15
Число операций (ALU) в блоке128
Суммарное количество блоков ALU1920
Число блоков текстурирования (BLF/TLF/ANIS)120
Число блоков растеризации (ROP)64
Размеры, мм310×120×55270×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт156151
В режиме 2D, Вт3742
В режиме «сна», Вт1821
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА20,020,5
В режиме максимального 3D, дБА28,025,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Розничные предложения Zotac GeForce GTX 1070 Amp ExtremeL-13932368-10

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB.

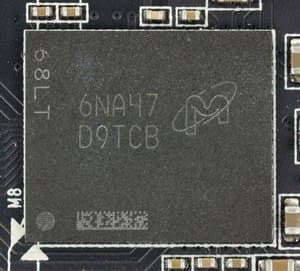

Микросхемы памяти Micron (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

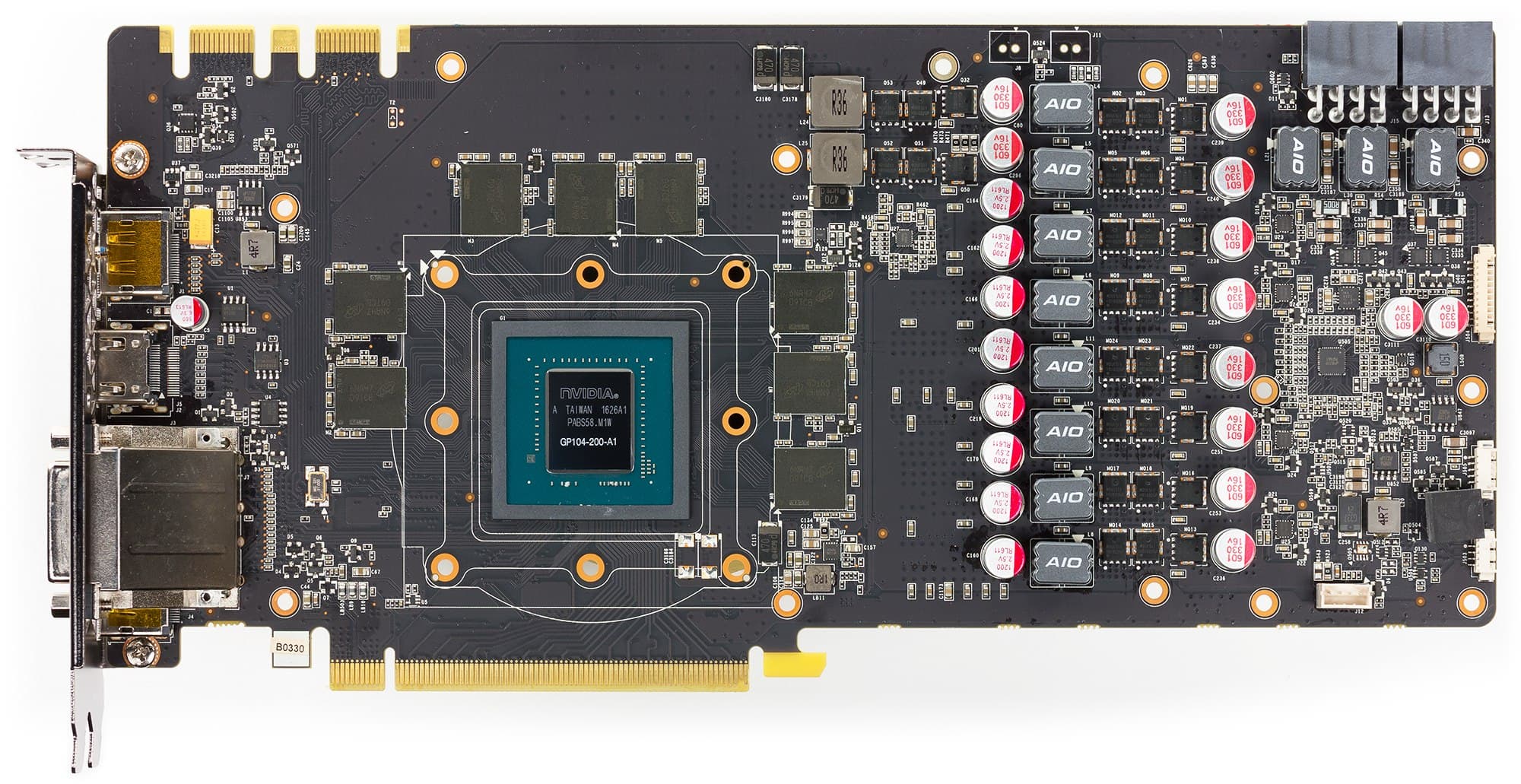

Вид спереди
Zotac GeForce GTX 1070 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10700B-10P) Reference Nvidia GeForce GTX 1070

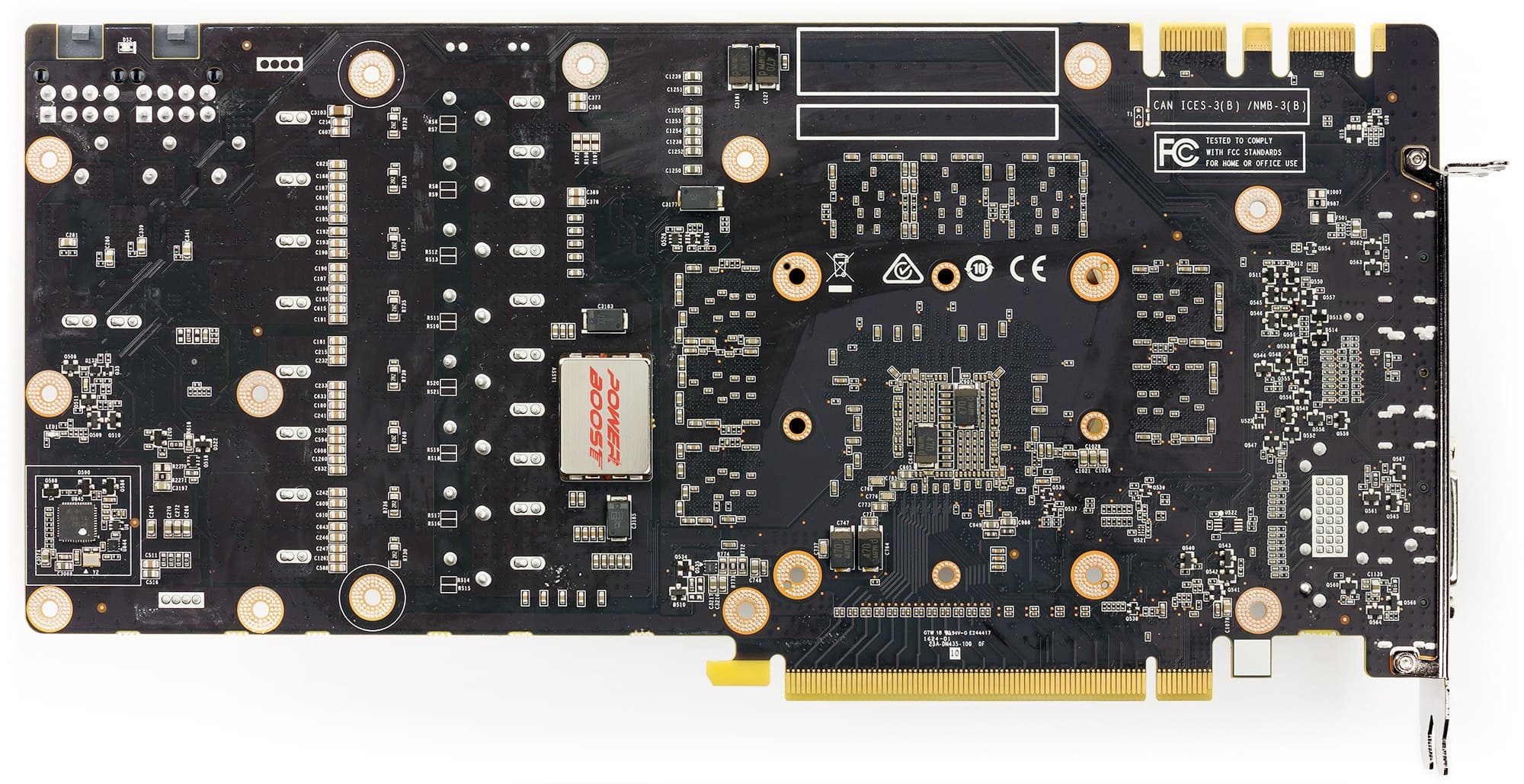

Вид сзади
Zotac GeForce GTX 1070 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10700B-10P) Reference Nvidia GeForce GTX 1070

Печатная плата полностью спроектирована инженерами компании Zotac. Сходство с референс-картой есть только в расположении микросхем памяти (что логично).

Блок питания претерпел большие изменения. Схема питания имеет 10 фаз (8+2) и управляется цифровым контроллером uP9511P производства uPI Semiconductor. Видеокарта поддерживает технологию PowerBoost (особый конденсатор на оборотной стороне карты), которая предусматривает снижение количества случайных колебаний мощности (флуктуаций) и убирает пульсирующие помехи. Все это продлевает жизнь видеокарте.

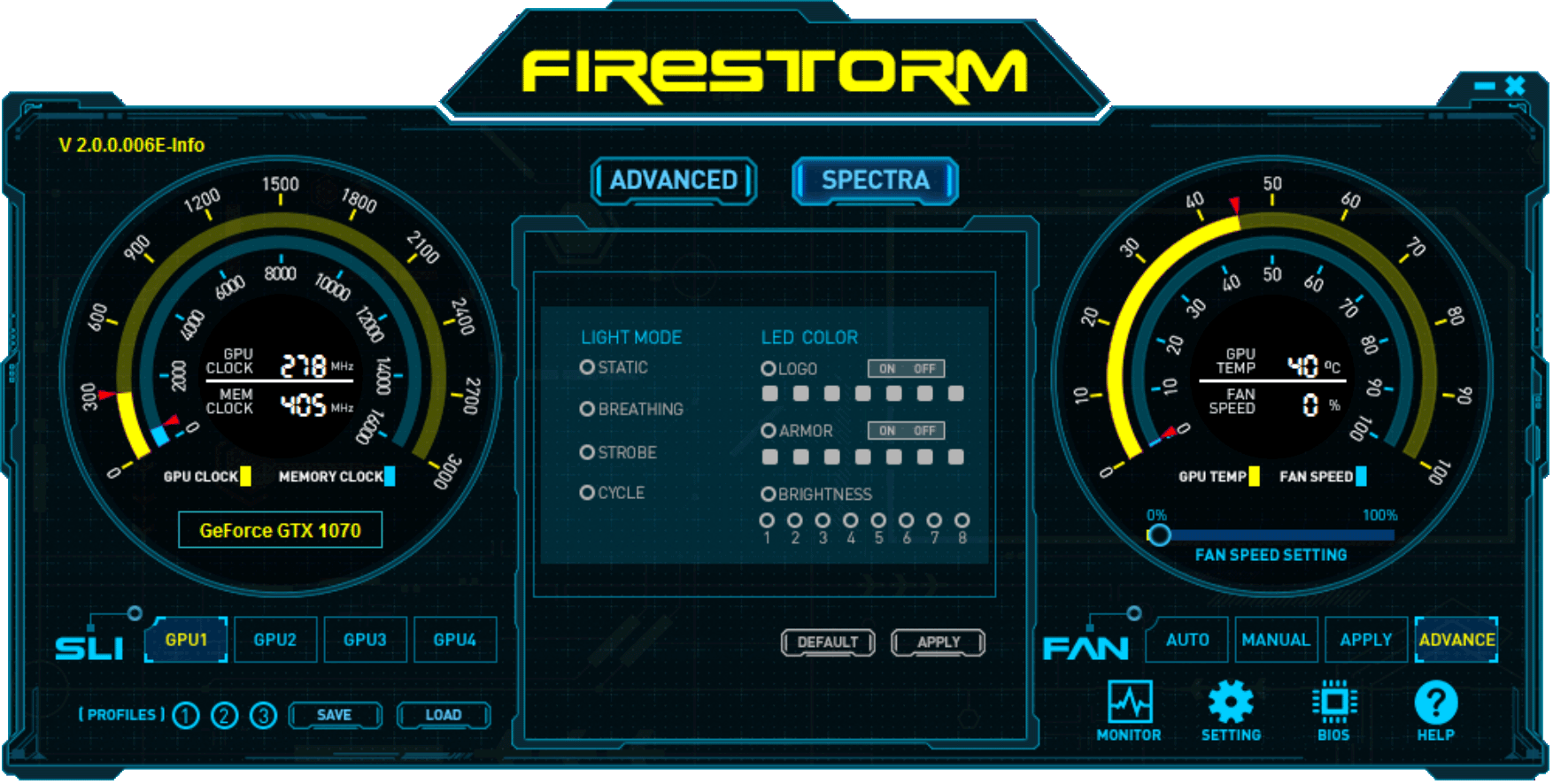

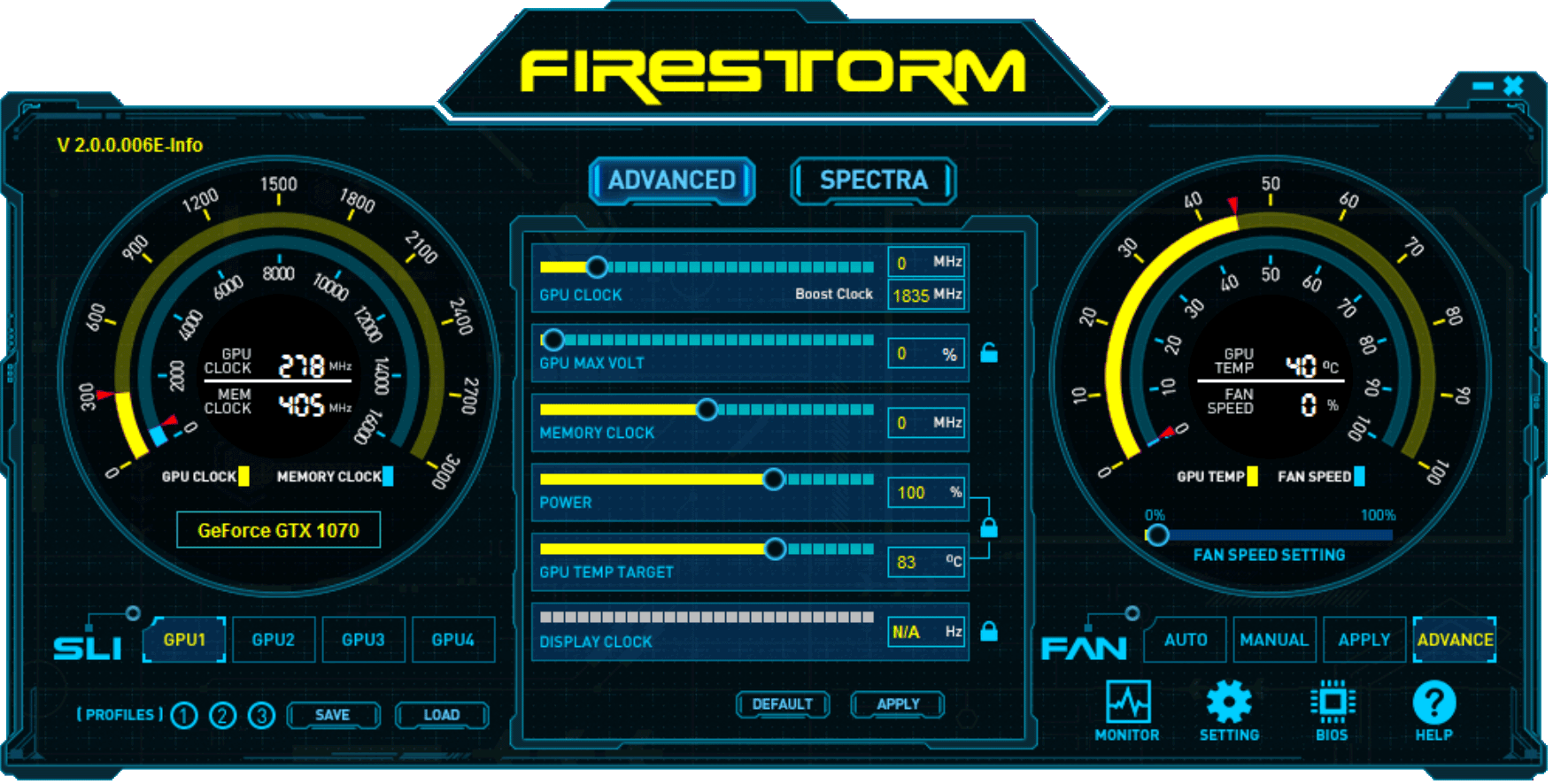

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Zotac FireStorm, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум). Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную и проводить мониторинг состояния ускорителя.


Частоты работы этого ускорителя серьезно повышены (на 12% по ядру) относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно на 10% в зависимости от разрешения и режима работы. Используя вышеназванную утилиту, мы попробовали еще больше разогнать ускоритель. Стабильность под нагрузкой сохранялась до частот 1712—2102 МГц по ядру и 8800 МГц по памяти. По итоговой частоте наша разогнанная карта уже почти на 17% обгоняла референсную, поэтому прирост производительности ожидался неслабый.

Система охлаждения

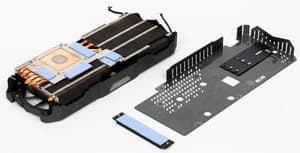

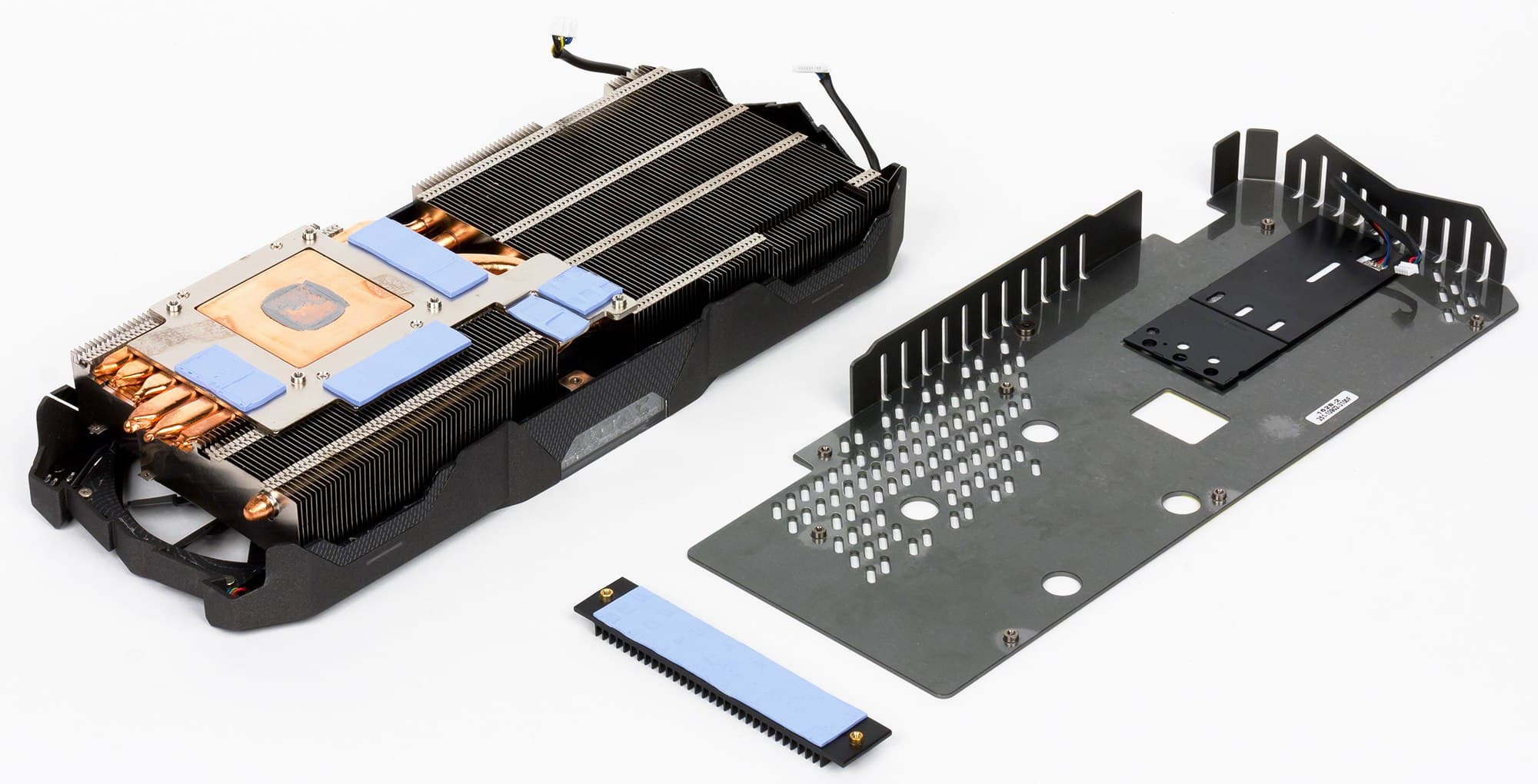

Перед нами кулер IceStorm. Главной его частью являются два массивных пластинчатых никелированных радиатора. Тепловые трубки, впрессованные в медное основание одного из них, соединяют оба радиатора и обеспечивают равномерное распределение тепла по ребрам.

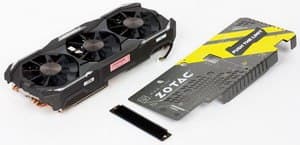

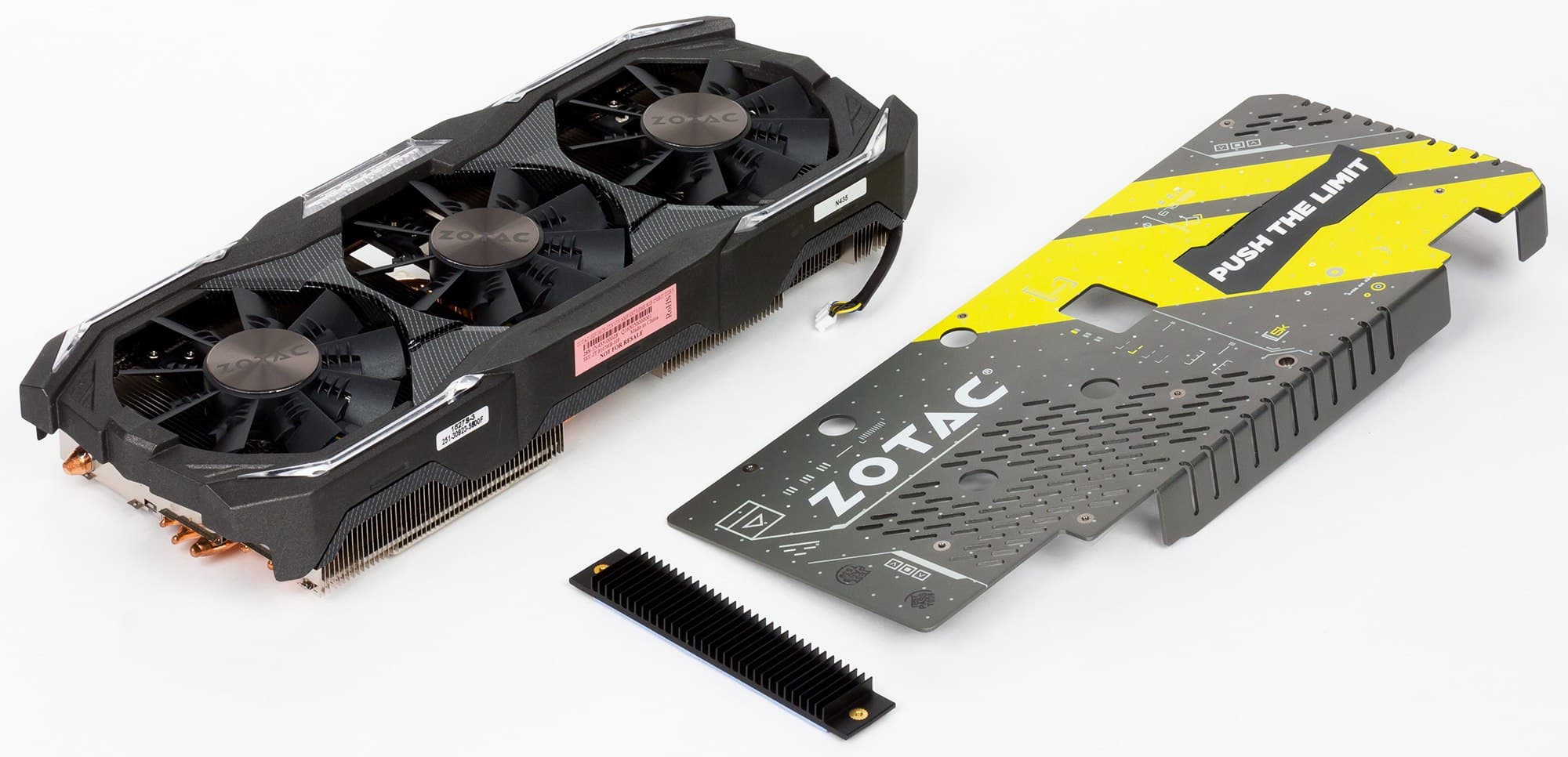

Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Вентиляторы, называемые EkoFan, имеют двойные лопасти, форма которых позволяет более эффективно использовать мертвую зону, образующуюся в центре любого вентилятора, что приводит к усилению воздушного потока на 30% (по заявлению производителя) при том же уровне шума. Также стоит сказать, что СО IceStorm умеет останавливать вентиляторы в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти охлаждаются основным радиатором, а силовые транзисторы имеют свой небольшой радиатор. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), она же имеет и эффектную подсветку фразы Push The Limit («Раздвинь границы!»).

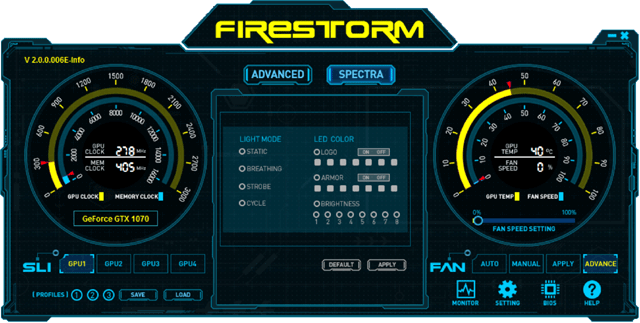

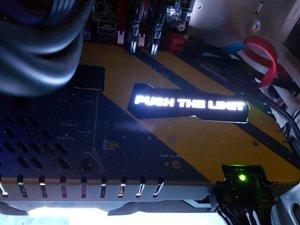

СО оснащена особой подсветкой Spectra, цветом которой можно управлять с помощью вышеуказанной утилиты FireStorm.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 63 градусов, что является отличным результатом для видеокарты такого уровня.

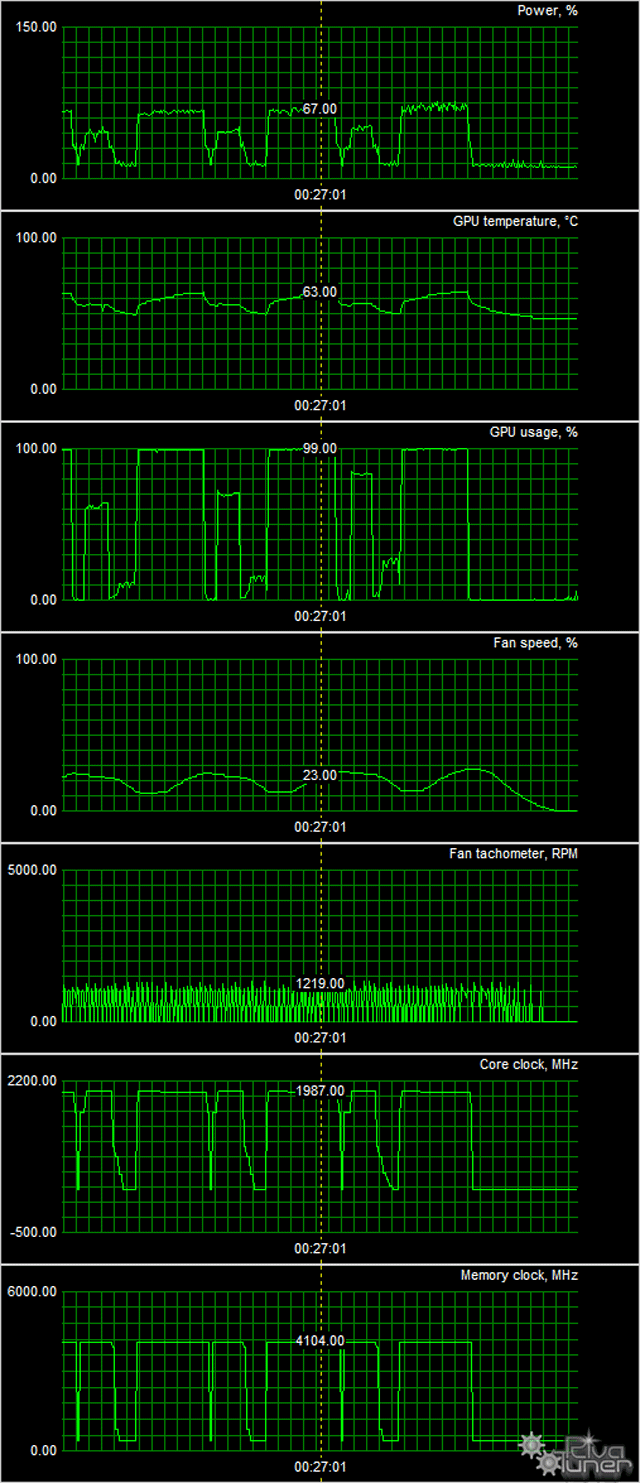

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 43 °C, вентиляторы не включались. Уровень шума не изменялся (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 63 °C. Вентиляторы при этом раскручивались до 1219 оборотов в минуту, а шум вырастал до 28,0 дБА, поэтому данная СО скорее тихая, но все-таки далеко не бесшумная.

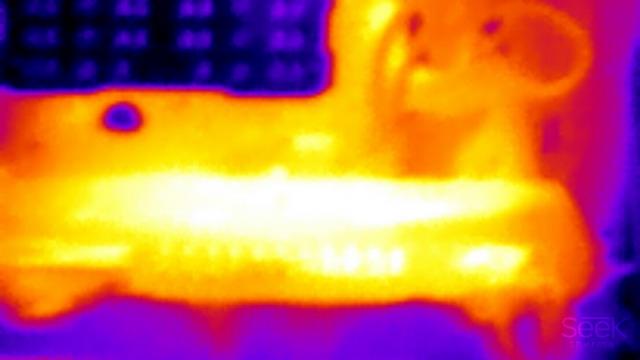

Термоснимок



Hа тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

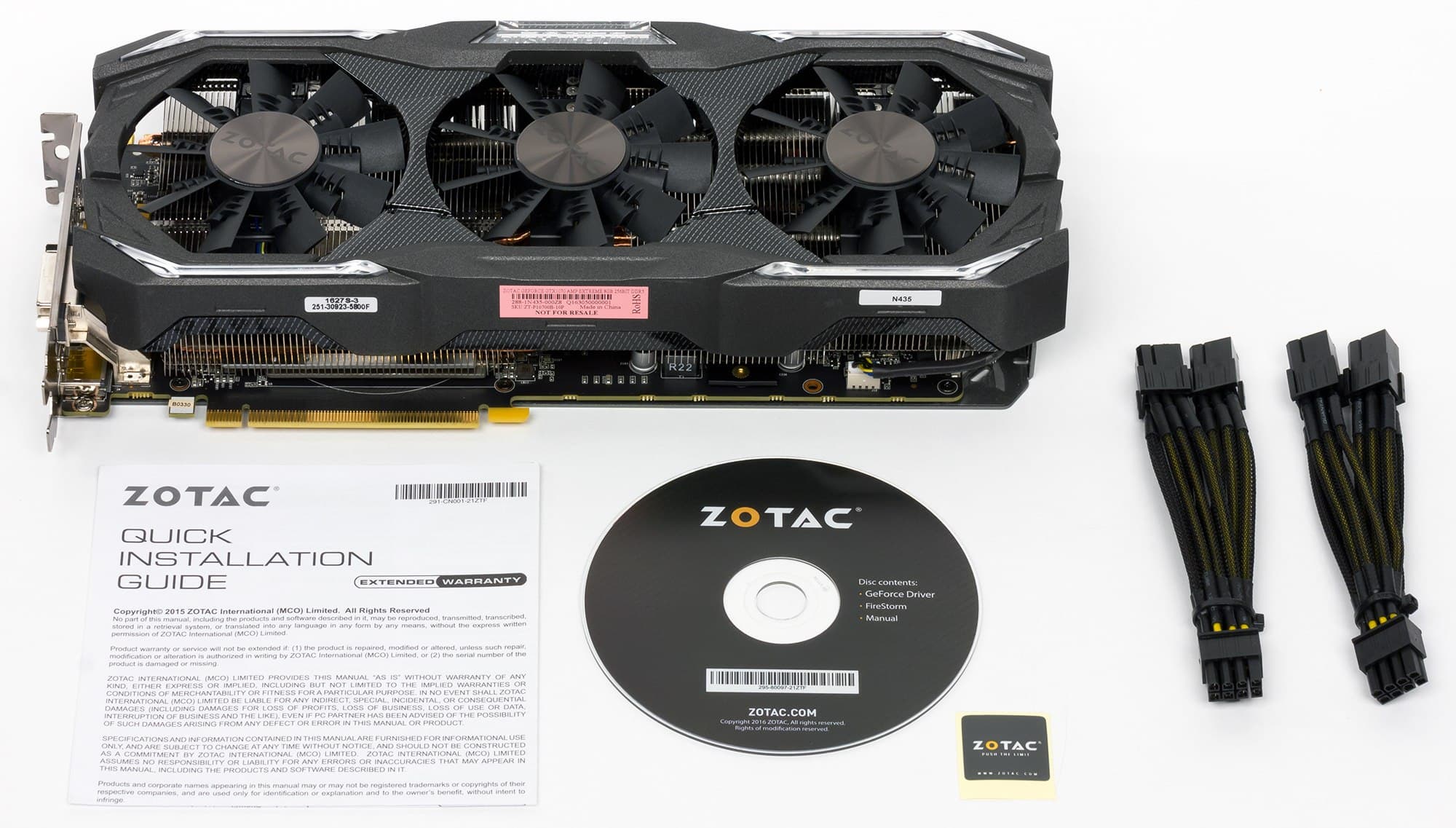

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и фирменная наклейка.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.8.2;
  • драйверы Nvidia версии 372.54;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало сентября 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
01GTX 1080 8 ГБ, 1607—1885/100003050407750
02Zotac GTX 1070 Amp Extreme 8 ГБ, O/C 1712—2102/88002880485594
03Zotac GTX 1070 Amp Extreme 8 ГБ, 1632—2012/82002770466594
04GTX Titan X 12 ГБ, 1000—1075/700026802671003
05GTX 1070 8 ГБ, 1507—1685/80002550465548
06R9 Fury X 4 ГБ, 1050/1050/10002490353706
07GTX 980 Ti 6 ГБ, 1000—1075/70002490408611
08R9 Fury 4 ГБ, 1000/1000/10002330427546

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы карты обеспечили весьма приличный прирост: в среднем около 12% в случае нашего разгона и 10% в случае фабричного разгона. Особо отметим, что даже в режиме работы «из коробки» этот ускоритель серьезно подтянулся по производительности к топовому GTX 1080 и обогнал GTX Titan X.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейначало сентября 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
14Zotac GTX 1070 Amp Extreme 8 ГБ, O/C 1712—2102/88004852880594
16Zotac GTX 1070 Amp Extreme 8 ГБ, 1632—2012/82004662770594
17GTX 1070 8 ГБ, 1507—1685/80004652550548
21R9 Fury 4 ГБ, 1000/1000/10004272330546
22GTX 980 Ti 6 ГБ, 1000—1075/70004082490611
23GTX 1080 8 ГБ, 1607—1885/100004073050750
26R9 Fury X 4 ГБ, 1050/1050/10003532490706
29GTX Titan X 12 ГБ, 1000—1075/700026726801003

Комментарий к Рейтингам полезности


С учетом цен, которые были актуальны на момент написания материала, продукт Zotac занял первое место в группе, хотя у них с базовым GTX 1070 практически идентичные результаты: насколько ускоритель Zotac быстрее, настолько же он и дороже. Конечно, разогнанный нами экземпляр в этом сравнении выглядит выигрышнее всего, так как его дополнительный разгон — бесплатный. В целом GTX 1070 тоже лидирует в данной выборке топовых ускорителей в ценовом диапазоне от 500 до 700 долларов.

Zotac GeForce GTX 1070 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10700B-10P) — отличный вариант одного из лучших топовых ускорителей. Данная видеокарта и в варианте «из коробки», с фабричным разгоном, демонстрирует производительность в среднем на 10% выше, чем референсная, да к тому же позволяет еще сильнее поднять частоты вручную и получить порядка +13% к скорости референс-карты GTX 1070, а это уже совсем близко к GTX 1080 (в ряде тестов ускоритель Zotac даже обошел своего старшего брата). Тщательно мы вопрос разгона не изучали, и можно предположить, что целеустремленным оверклокерам удастся выжать из этой карты еще больше (конечно, с оговоркой про удачные и неудачные для разгона экземпляры). В таком случае, собственно, уже не будет никакого смысла покупать GTX 1080 Founder’s Edition (референс-карту GTX 1080).

Ускоритель Zotac имеет относительно тихую систему охлаждения, которая удерживает нагрев на низком уровне даже под сильной нагрузкой. Любители моддинга смогут использовать элегантную подсветку на корпусе кулера и на задней панели карты. Также следует отметить, что данный акселератор полностью готов для работы совместно с устройствами VR.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2016 года)

награду получила карта:
  • Zotac GeForce GTX 1070 Amp Extreme 8 ГБ 256-битной GDDR5 (ZT-P10700B-10P)


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 1070 — 25500 руб. (на 10.05.17) GTX 980 Ti — 35000 руб. (на 10.05.17)
GTX 1070 — 25500 руб. (на 10.05.17) GTX 980 — 20500 руб. (на 10.05.17)
GTX 1070 — 25500 руб. (на 10.05.17) R9 Fury — 25000 руб. (на 10.05.17)
Zotac GeForce GTX 1070 Amp Extreme — T-13932368 GTX 1070 — 25500 руб. (на 10.05.17)


Благодарим компанию Zotac
и лично Роберта Висловского
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair




14 сентября 2016 Г.
